1865018650型锂电电子产品中比较常用的锂电池，常在笔记本电脑的电池中作为电芯使用。
其型号的定义法则为：如18650型，即指电池的直径为18mm，长度为65mm，圆柱体型的电池。
锂是一种金属元素，为什么我们要把他叫锂电池呢？因为它的正极是以“钴酸锂”为正极材料的电池，当然现在市场上有很多的电池，有磷酸铁锂，锰酸锂等为正极材料的电池。
18650型锂电池单节标称电压一般为：3.7V充电电压一般为：4.20V最小放电终止电压一般为： 2.75V最大充电终止电压：4.20V直径：18±0.2mm高度：65±2.0mm容量：1000mAh以上目前全球生产此型号锂电池最大的厂商有日本的三洋（已被松下收购）、松下、三星、索尼等，索尼公司就曾为臭名昭著的笔记本电池爆炸事件而大伤脑筋过。
笔记本电脑用的锂电池首先介绍一下笔记本电脑用的18650电芯通常容量为2200mAh（毫安时），可解释为：以3.7V电压、2200mA（毫安）电流供电，可以使用1小时（hour）。
更高规格的容量为2400mAh、2600mAh（三洋电芯居多，索尼的笔记本多数采用2600mAh的规格）。
以下以常见的3.7V/2200mAh电芯为例。
一、通常说的三芯电池即三节18650电芯串联而形成的电池组。
该电池组最终标示参数为11.1V/2200mAh。
11.1V＝3.7V×3，串联时输出电流不变仍为2200mAh。
也有标10.8V的，即单个电芯有电压降产生导致总电压降低。
现在市面流行的上网本多为此规格电池组。
二、四芯电池有2种情况：四个串联和两串两并。
四个串联电池组最终标示参数为：14.8V/2200mAh。
14.8V＝3.7V×4，串联时输出电流不变仍为2200mAh。
两串两并即四个电芯分两组，两两串联后再并联，电池组最终标示参数为：7.4V/4400mAh。
7.4V＝3.7V×2，输出电流为4400mAh＝2200mAh×2。

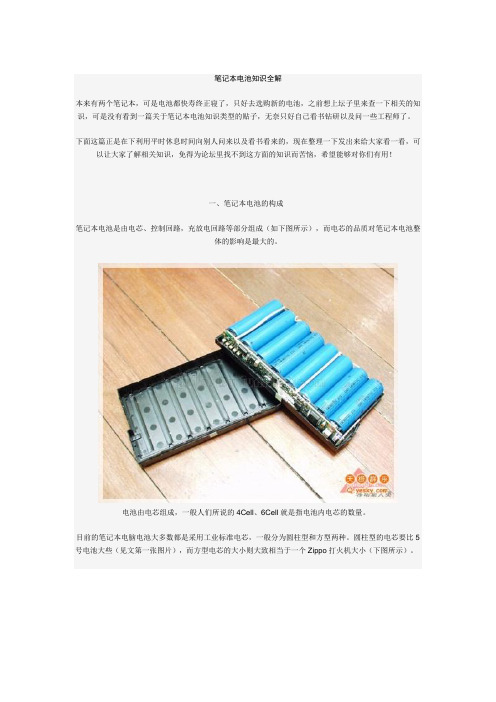

笔记本电池知识全解本来有两个笔记本，可是电池都快寿终正寝了，只好去选购新的电池，之前想上坛子里来查一下相关的知识，可是没有看到一篇关于笔记本电池知识类型的贴子，无奈只好自己看书钻研以及问一些工程师了。
下面这篇正是在下利用平时休息时间向别人问来以及看书看来的，现在整理一下发出来给大家看一看，可以让大家了解相关知识，免得为论坛里找不到这方面的知识而苦恼，希望能够对你们有用！一、笔记本电池的构成笔记本电池是由电芯、控制回路，充放电回路等部分组成（如下图所示），而电芯的品质对笔记本电池整体的影响是最大的。
电池由电芯组成，一般人们所说的4Cell、6Cell就是指电池内电芯的数量。
目前的笔记本电脑电池大多数都是采用工业标准电芯，一般分为圆柱型和方型两种。
圆柱型的电芯要比5号电池大些（见文第一张图片），而方型电芯的大小则大致相当于一个Zippo打火机大小（下图所示）。
如何从参数上判断电池是几芯的？目前主流的电芯容量：圆柱型为3.6~3.7V/2000~2200mAh，方型为3.6~3.7V/1800~2000mAh，因此电池到底使用了多少电芯，可以按照以上数字去推断，如IBM ThinkPad T40/T41的标准电池为10.8V/4400 mAh，那么它的电芯数就是6，采用了三串两并的方式，即：将三节电芯串联得到3 X 3.6V=10.8V，将两组串联后的电芯再并联得到2 x 2200mAh=4400mAh。
而IBM ThinkPad T40/T41的加大电池为10.8/6600mAh，那么电芯数为9，采用了三串三并的方式，即：将三节电芯串联得到3 X 3.6V=10.8V，将两组串联后的电芯再并联得到3 x 2200mAh=6600mAh。
一般来说扩展的加大电池和标准电池的区别就在于增加了并联的电芯数来加大容量.总的来说，笔记本电池原理应该和数码相机用的充电电池差不多。
电芯的单数量容量越大，其电池使用时间就越久。
笔记本电池充放电原理(1) NB 电池:目前电池皆以锂电池(Li-Ion) 为主, 锂离子电池除了轻巧，电容量又大，而且也没有记忆特性。
当一颗电池被反覆的充到一特定的电量时，它会产生出一种化学记忆特性，日後任你再怎样充电，都没法超过那个特地的电量额度了，这就是电池的记忆性。
锂离子电池没有这种问题，但它唯一的缺点是怕冷。
而锂电池是以持续等电压方式来充电的, 我们以下图来加以说明锂电池的充电原理:在上图中, 横轴是充电时间, 纵轴为电压, 在充电过程中，电池的电压数缓缓的升高，到达一个顶点(在我们图上是 4.2 伏特) 然後保持恒定，一直以 4.2v 来充电, 所以为定电压充电(固定在 4.2v, 但并非所有锂电池都是固定在 4.2 v, 要看各厂商的规格), 同时，充电电流则是缓缓下降。
一旦电流低到一个设定的阈值(我们图上的例子是80 mA (毫安培))，充电器则自动停止充电,这里的所设定的阀值, 也必须是各厂商而定.而锂电池有六个对外的接脚连接至Notebook,Pins:1. 接地(GND)2. TS (侦测电池插入)3. HDQ BUS (主要在存取电池的各项叁数)4. BAT_BC5. No connection6. 电池输入/ 输出电压(2) Gauge IC:Gauge IC 一般称为"电池管理晶片", 而华硕Notebook 常用的电池当中皆含有此Gauge IC, 以M2A 为例, 其电池中所包含的Gauge IC 就是采用美国Bechmar q 公司的锂电池管理晶片"BQ2050H". 而Gauge IC 中包含了电池容量暂存器,温度暂存器, 电池识别(ID) 暂存器, 电池状态暂存器, 锂电池充电状态暂存器, 放电计数暂存器, 这些暂存器中的值, 会因为使用的时间或使用不当而产生变化, 导致电池充不满, 或使用时间变短等情形, 而这些暂存器中的值是可以利用特殊的方式来更改的, 大家常听到的电池学习, 其实就是更改电池容量暂存器以及电池状态暂存器中的值, 将原本暂存器中错误或误差的值加以修正, 使电池的充电时间及充电容量能恢复正常.(3) Charge IC:Charge IC 顾名思义就是用来控制电池充电的IC, 华硕常用的Charge IC 为M B3877 系列, 但Charge IC 并无法单独工作, 必须搭配一颗可程式化的IC (如: PIC 16C54) 才能正常工作, 而此PIC 16C54 是一颗可程式化的IC, 里面记载着电池充电时所需要的数据, 例如: 要用多大的电压电流来充电, 必须符合哪些条件, 电池才会被充电, 电池充饱时要切断哪些电源以及电池的充电指示灯该如何变化(闪烁或改变颜色) 等等, 而这些"值" 或"条件" 都是RD 预先设定好的, 下图以A1B 的充电简易方块图为各位说明NOTEBOOK 的充电流程:在上图中, 只有AC_IN (外加电源) 有讯号进来时, 才会进行电池的充电动作,而Battery 中的Gauge IC 会告知MB3877(Charge IC) 目前的电池状态(例如: 是否需要充电, 电量多少等等), 而PIC16C54 亦会侦测目前是否符合充电的条件(例如: AC_IN 是否有讯号, Battery 是否有插好等等), 如果目前Battery 是符合需要充电的条件, 其充电过程如下:Step1:AC_IN 有讯号, 而且也已侦测到Battery in.Step 2: PIC 16C54 会发出 CHG_EN 的讯号, 告知MB 3877 可以对Battery 进行充电.Step 3: 同时PIC 16C54 亦会控制 CHG_LED 的状态(例如: 闪烁或以其他颜色显示)Step 当Battery 充饱时, 会由MB3877 发出Full# 的讯号给PIC 16C54, 告4: 知目前电池已充饱电.Step 5: 当PIC 16C54 收到full# 讯号时, 会断开充电电源, 停止充电, 同时亦会改变CHG_LED 的状态(改成充饱的灯号), 完成充电程序.笔记本电脑故障的分析处理程一、笔记本常见故障开机不亮-硬件判断1. 笔记本电脑主板BIOS出现故障会引起开机不亮2.笔记本电脑CPU出现故障笔记本液晶屏无反应,也是开机不亮的原因3.笔记本电脑信号输出端口出现故障会引起开机不亮4. 笔记本电脑主板显卡控制芯片出现故障会引起开机不亮。
笔记本电池方案随着移动办公的普及和人们对于便携性的追求，笔记本电脑已经成为现代生活中必不可少的工具之一。
然而，长时间的使用和高强度的工作负载对于笔记本电池的寿命和性能提出了更高的要求。
在这篇文档中，将介绍一些关于笔记本电池方案的技术和发展趋势，以及如何优化电池寿命和性能的方法。
一、现今笔记本电池技术概述目前，市场上最为常见的笔记本电池技术是锂离子电池（Li-ion）和锂聚合物电池（Li-polymer）。
这两种电池技术在能量密度、重量和充电速度等方面都具有优势，使得其成为笔记本电脑的首选电池方案。
此外，锂电池具有无记忆效应和较低的自放电速率等特点，使得其使用更加方便和可靠。
二、笔记本电池发展趋势1. 高能量密度随着电子产品对于续航能力要求的提高，笔记本电池的能量密度也在不断增加。
未来的电池技术将会不断提升电池的容量和能量密度，以满足用户对长时间使用的需求。
2. 快速充电快速充电是另一个当前电池研发和改进的重要方向。
人们对于充电时间的要求越来越高，因此研究人员正在致力于开发新的充电技术，以减少充电时间并提高充电效率。
3. 环保可持续性随着可持续发展理念的普及，环保性也成为了一个重要的考量因素。
未来的电池技术将会更加注重环境友好和可回收利用。
三、优化笔记本电池寿命和性能的方法1. 適度使用充電和放电適度使用充電和放電是延長電池壽命的基本原則。
最好避免長時間將筆記本電腦連接到電源上充電，以免過度充電對電池造成壓力。
同樣，過深的放電也會影響電池壽命。
保持電池在20%至80%的充電狀態范圍内使用，有助于延長電池的使用壽命。
2. 注意適應筆記本電腦使用環境高溫和低溫都對電池的性能和壽命有不良影響。
盡量避免在極端溫度下使用筆記本電腦，如果必要的話，可以採取相應的保護措施，例如在極端高溫狀況下使用筆記本電腦時，可以提供額外的散熱設施。
3. 正確使用電源管理操作系統通常提供了電源管理選項，可以按照不同的使用場景和需求進行相應的設置。
1.笔记本电池内部构造与工作原理笔记本电池工作原理一般笔记本电电池电芯使用的是10.8V或11.1V，而单个电池无法满足要求因此笔记本电脑电池都是采用多个单体电池串联和并联组成的电池组。
至于大家常常在电池的外壳看到的3300mAh、4400mAh等指的是电池的容量，它是指示该电流对电池进行放电时可使用一小时，例如：4400mAh的锂电池可以以4400mA的电流放电一小时。
所以该数值越大越好证明它能工作的时间越长。
充放电控制和保护电路顾名思义是负责电池的充放电控制和保护的，它工作的原理是这样的，因为锂电池在充电过程中到很接近充满时电压会略微下降一点，所以控制电路检测到这种情况时就认为电池已经充满了，保护电路也工作切断电源以防止过充；放电时电池的电压是基本稳定不变的，只有在电池所剩的电力很少时才会突然下降，当控制电路检测到这种情况就认为电池的电力用完了并通知保护电路切断电源防止因过度放电使电池寿命缩短。
笔记本电池的内部结构电池主要就是壳子＋电路板＋电芯，看起来最重要的部分是电芯，其实不然，最主要的部分是电路，因为一个电池本身的使用过程，是记录在电路板中的。
维修一个电池，如果只是简单的更换电芯，那是没有用的，因为关于这个电池本身的好坏，一直都有记录在案。
因此如果大家如果有去打听电池维修，会发现一个解锁的词语，其实就是将电路板锁记载的有关电池的信息重置，例如将充电次数、以及使用时间等重新设，加上全好电芯的搭配，就会实现跟新电池一样的延续时间。
这些是后面我们维修部分所要探讨的内容。
这是我们平时看到的笔记本电池完整外观一般来说，电池的接缝都是通过粘合剂粘在一起的，因此我们很容易看到粘合的位置，不过基本上这个接口位置，没有强力工具，基本是无法打开了。
拆解之后，大家可以看到，95％以上体积都是电芯，外加一块电路板笔记本电池基本都是电池组2.笔记本电池保护电路知识现在的笔记本电池都是所谓智能（smart battery）的了，她能告诉电脑：我现在还剩余多少容量，现在的电压是多少，电流是多少，按现在的放电速率我还能用多长时间，我是否该充电了，充电应该用多大的电流、电压，充电是否充过头了，放电是否放过头了，温度是否过高，等等。
笔记本电池的分类及结构特点从笔记本诞生的那天起，电池这个”仆人“就已经伴随在它的身边，没有电池，可以说笔记本就不能称为”移动的电脑“。
随着笔记本性能和技术的不断提升与改进，它”仆人“的“素质”也越来越高，从过去的镍铬电池、镍氢电池到现在一直使用的锂电池乃至以后可能会普及的燃料电池，很少有人关心这个和笔记本密切相关的东西－－电池，接下来就让我和您一起去了解一下笔记本电池。
电池的分类和区别一般我们使用的电池有3种，1.镍铬电池、2.镍氢电池、3.锂电池；它们一般表示为：镍镉NI-CD、镍氢NI-MH、锂电LI,最近几年，在笔记本领域还出现了一种燃料电池，它的副产品只有水和热量，无噪音，基本无污染，效率比起一般的发电系统高的多，达到43～58％，如果把反应产生的热量也利用上，效率可以高达80％！是一种清洁环保的电源。
由于其技术还不够完善，还有很多问题需要解决，现在它在成本、体积、重量、燃料获取便利性上都绝对无法和传统的锂电池和聚合物锂电池竞争。
加上燃料电池的笔记本电脑，燃料电池看起来很大镍镉NI-CD电池由于年代过于早，因此有了很多令人头疼的缺点，如：体积大、份量重、容量小、寿命短、有记忆效应等（一无是处），现在已经不再使用。
现在的电池主要还是NI-MH镍氢和LI锂电两种。
而其中镍氢电池也在电池业活跃一时，相对于其他电池，镍氢电池要更环保一些，它也是目前为止最环保的电池了，而锂电池嘛，具有体积小、重量轻、容量大、记忆效应低、充电时间短等优点，颇受用户喜爱，但是你常常会在电池的背面看到妥善抛弃和处理锂电池的指示吗？因为锂电池的随意抛弃将造成环境污染。
可能现在有人对锂电池有所误区，说锂电池没有记忆，其实锂电不是没有记忆，只是记忆比较小而已，看起来不是很明显。
而且锂电池也分锂电和锂离子电池2种。
锂电很早以前就有了，它使用时不太安全，经常会在充电时出现燃烧、爆裂的情况，这也许是因为锂元素太活跃的缘故。
后来就有了改进型的锂离子电池，加入了能抑制锂元素活跃的成份，从而使锂电真正达到了安全、高效、方便，而老的锂电也随之淘汰了。
