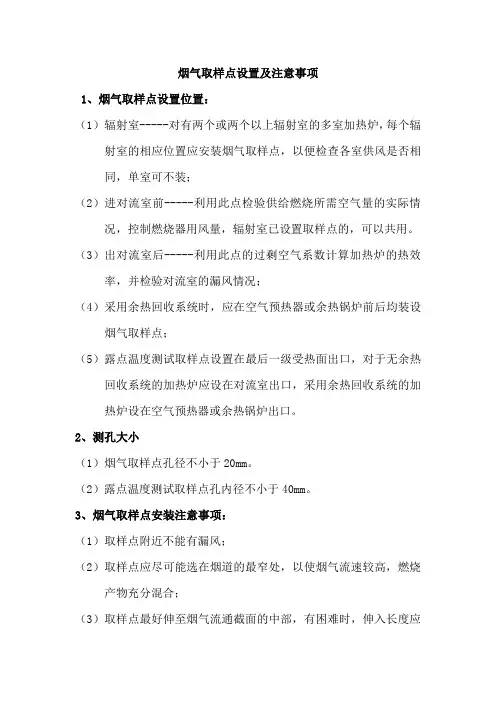

关于废气采样孔开设位置的说明

烟气取样点设置及注意事项
1、烟气取样点设置位置：
（1）辐射室-----对有两个或两个以上辐射室的多室加热炉，每个辐射室的相应位置应安装烟气取样点，以便检查各室供风是否相同，单室可不装；
（2）进对流室前-----利用此点检验供给燃烧所需空气量的实际情况，控制燃烧器用风量，辐射室已设置取样点的，可以共用。

（3）出对流室后-----利用此点的过剩空气系数计算加热炉的热效率，并检验对流室的漏风情况；
（4）采用余热回收系统时，应在空气预热器或余热锅炉前后均装设烟气取样点；
（5）露点温度测试取样点设置在最后一级受热面出口，对于无余热回收系统的加热炉应设在对流室出口，采用余热回收系统的加热炉设在空气预热器或余热锅炉出口。

2、测孔大小
（1）烟气取样点孔径不小于20mm。

（2）露点温度测试取样点孔内径不小于40mm。

3、烟气取样点安装注意事项：
（1）取样点附近不能有漏风；
（2）取样点应尽可能选在烟道的最窄处，以使烟气流速较高，燃烧产物充分混合；
（3）取样点最好伸至烟气流通截面的中部，有困难时，伸入长度应
不少于500mm。

多点取样可以减少测量误差；
（4）控制燃烧的取样点不应放在出对流室以后；测定热效率的取样点应放在烟囱内非涡流区，即不应设在转向区域；
（5）对于宽截面烟道，应设置多点取样设施，或采用单管伸缩式取样法。

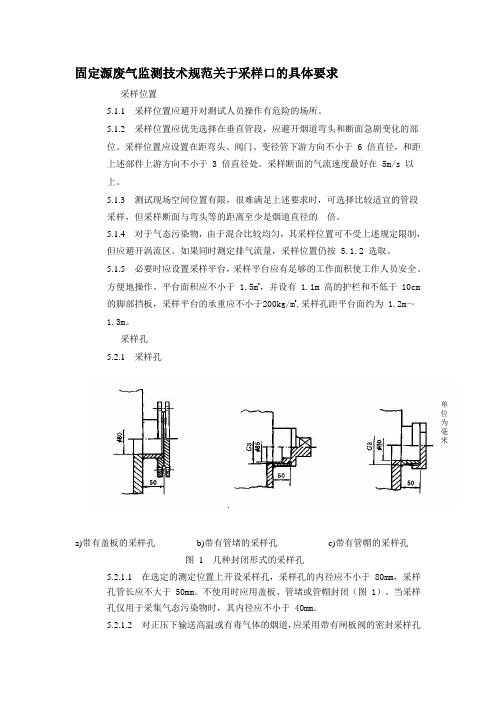

固定源废气监测技术规范关于采样口的具体要求采样位置5.1.1采样位置应避开对测试人员操作有危险的场所。

5.1.2 采样位置应优先选择在垂直管段，应避开烟道弯头和断面急剧变化的部位。

采样位置应设置在距弯头、阀门、变径管下游方向不小于 6 倍直径，和距上述部件上游方向不小于 3 倍直径处。

采样断面的气流速度最好在 5m/s 以上。

5.1.3测试现场空间位置有限，很难满足上述要求时，可选择比较适宜的管段采样，但采样断面与弯头等的距离至少是烟道直径的倍。

5.1.4对于气态污染物，由于混合比较均匀，其采样位置可不受上述规定限制，但应避开涡流区。

如果同时测定排气流量，采样位置仍按 5.1.2 选取。

5.1.5必要时应设置采样平台，采样平台应有足够的工作面积使工作人员安全、方便地操作。

平台面积应不小于 1.5m2，并设有 1.1m 高的护栏和不低于 10cm的脚部挡板，采样平台的承重应不小于200kg/m2,采样孔距平台面约为 1.2m～1.3m。

采样孔5.2.1 采样孔单位为毫米a)带有盖板的采样孔b)带有管堵的采样孔c)带有管帽的采样孔图1 几种封闭形式的采样孔5.2.1.1在选定的测定位置上开设采样孔，采样孔的内径应不小于 80mm，采样孔管长应不大于 50mm。

不使用时应用盖板、管堵或管帽封闭（图 1）。

当采样孔仅用于采集气态污染物时，其内径应不小于 40mm。

5.2.1.2对正压下输送高温或有毒气体的烟道，应采用带有闸板阀的密封采样孔（图 2）图2带有闸板阀的密封采样孔。

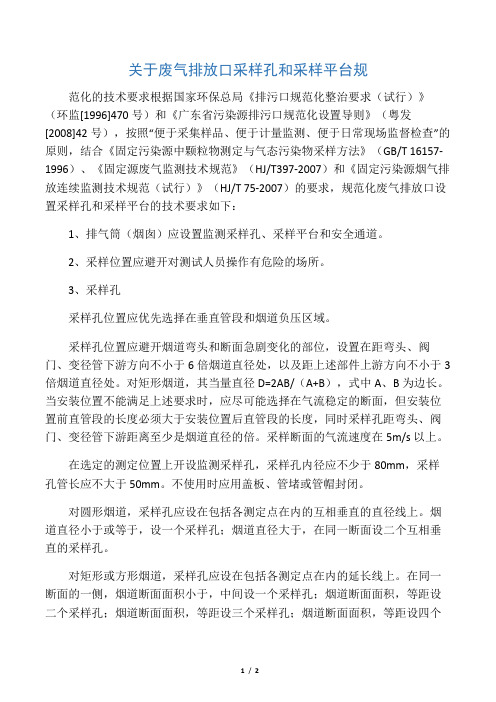

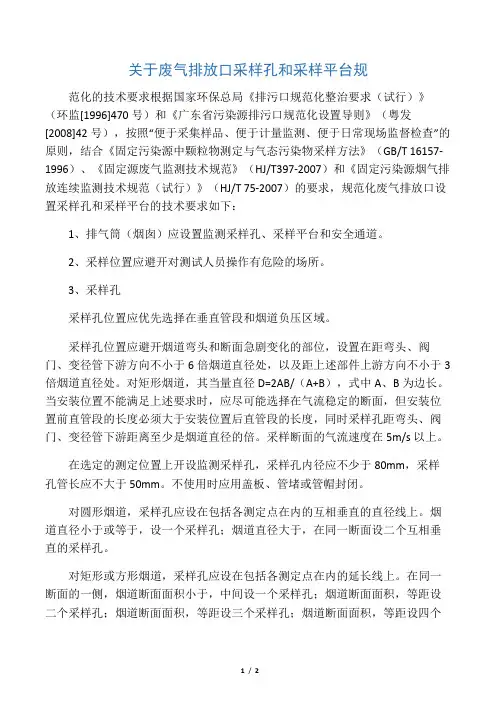

关于废气排放口采样孔和采样平台规范化的技术要求根据国家环保总局《排污口规范化整治要求（试行）》（环监[1996]470号）和《广东省污染源排污口规范化设置导则》（粤发[2008]42号），按照“便于采集样品、便于计量监测、便于日常现场监督检查”的原则，结合《固定污染源中颗粒物测定与气态污染物采样方法》（GB/T 16157-1996）、《固定源废气监测技术规范》（HJ/T397-2007）和《固定污染源烟气排放连续监测技术规范（试行）》（HJ/T 75-2007）的要求，规范化废气排放口设置采样孔和采样平台的技术要求如下：1、排气筒（烟囱）应设置监测采样孔、采样平台和安全通道。

2、采样位置应避开对测试人员操作有危险的场所。

3、采样孔采样孔位置应优先选择在垂直管段和烟道负压区域。

采样孔位置应避开烟道弯头和断面急剧变化的部位，设置在距弯头、阀门、变径管下游方向不小于6倍烟道直径处，以及距上述部件上游方向不小于3倍烟道直径处。

对矩形烟道，其当量直径D=2AB/（A+B），式中A、B为边长。

当安装位置不能满足上述要求时，应尽可能选择在气流稳定的断面，但安装位置前直管段的长度必须大于安装位置后直管段的长度，同时采样孔距弯头、阀门、变径管下游距离至少是烟道直径的倍。

采样断面的气流速度在5m/s以上。

在选定的测定位置上开设监测采样孔，采样孔内径应不少于80mm，采样孔管长应不大于50mm。

不使用时应用盖板、管堵或管帽封闭。

对圆形烟道，采样孔应设在包括各测定点在内的互相垂直的直径线上。

烟道直径小于或等于，设一个采样孔；烟道直径大于，在同一断面设二个互相垂直的采样孔。

对矩形或方形烟道，采样孔应设在包括各测定点在内的延长线上。

在同一断面的一侧，烟道断面面积小于，中间设一个采样孔；烟道断面面积，等距设二个采样孔；烟道断面面积，等距设三个采样孔；烟道断面面积，等距设四个采样孔；烟道面积，等距设五个采样孔；烟道面积大于，等距设六至七个采样孔。

废气排放口采样孔规范化技术要求根据国家环保总局《排污口规范化整治要求（试行）》（环监【1996】470号），按照“便于采集样品、便于计量监测、便于日常现场监督检查”的原则，结合《固定污染源中颗粒物测定与气态污染物采样方法》（GB/T 16157-1996）、《固定源废气监测技术规范》（HJ/T 397-2007）和《固定污染源烟气排放连续监测技术规范（试行）》（HJ/T 75-2007）的要求，规范化废气排放口设置采样孔和采样平台的技术要求如下：1、排气筒（烟囱）应设置监测采样孔、采样平台和安全通道。

2、采样位置应避开对测试人员操作有危险的场所。

3、采样孔。

3.1采样孔位置（1）应优先选择在垂直管段和烟道负压区域。

（2）应避开烟道弯头和断面急剧变化的部位。

（3）应设置在距弯头、阀门、变径管下游方向应不小于6倍烟道直径处；以及距上述部件上游方向不小于3倍烟道直径处。

【注：对矩形烟道，其当量直径D=2AB/(A+B),式中A、B为边长】。

（4）安装位置不能满足上述要求时，应尽可能选择在气流稳定的断面，但必须满足以下3点要求：***安装位置前直管段的长度必须大于安装位置后直管段的长度；***同时采样孔距弯头、阀门、变径管下游距离至少是烟道直径的1.5倍；***采样断面的气流速度在5m/s以上。

3.2采样孔尺寸（1）在选定的测定位置上开设监测采样孔，采样孔内径应不少于80mm，采样孔管长应不大于50mm。

不使用时应用盖板、管堵或管帽封闭。

（2）对圆形烟道：采样孔应设在包括各测定点在内的互相垂直的直径线上。

若：烟道直径小于或等于0.6m，设1个采样孔；若：烟道直径大于0.6m，在同一断面设两个互相垂直的采样孔。

（3）对矩形或方形烟道：采样孔应设在包括各测定点在内的延长线上，在同一断面的一侧。

***烟道断面面积小于0.2m2，中间设1个采样孔；***烟道断面面积0.2~1.0 m2，等距设2个采样孔；***烟道断面面积1.0~4.0 m2，等距设3个采样孔；***烟道断面面积4.0~9.0 m2，等距设四个采样孔；***烟道断面面积9.0~15m2，等距设5个采样孔；***烟道断面面积大于15.0 m2，等距设6~7个采样孔。

关于废气排放口采样孔和采样平台规范化的技术要求采样平台应设置在采样孔下方，距离采样孔不得小于1.5倍烟道直径。

采样平台应平整、牢固、无积水，面积不小于0.5m2.采样平台应设置防滑措施，如铺设防滑橡胶垫等。

5、采样管路采样管路应采用耐腐蚀、耐高温、无毒、无味、无害的材料制作，如不锈钢、玻璃、聚四氟乙烯等。

采样管路应保证气流畅通，无泄漏。

采样管路应尽量缩短长度，减少吸附、吸收和化学反应。

6、采样器采样器应符合GB/T-1996《固定污染源中颗粒物测定与气态污染物采样方法》和HJ/T397-2007《固定源废气监测技术规范》的要求。

采样器应在采样孔下方设置，距离采样孔不得小于1.5倍烟道直径。

采样器应定期维护保养，保证采样准确可靠。

7、结论以上是废气排放口采样孔和采样平台规范化的技术要求，应用于废气排放口的规范化整治和监测。

通过规范化的设置，可以保证采样准确可靠，为环境保护提供科学依据。

为确保检测人员的安全和方便操作，采样平台应具备足够的工作面积。

建议采样平台面积不小于1.5平方米，最好达到2×1.5平方米以上。

同时，还要设有1.2米高的护栏和不低于10厘米的脚部挡板，以确保工作人员的安全。

采样平台的承重应不小于200千克/平方米，采样平台面距采样孔约为1.2-1.3米。

采样平台应该设置永久性的电源，并在平台上方建造防雨棚以保护设备。

此外，采样平台易于人员到达，应建设监测安全通道。

如果采样平台设置高于地面，应该设置Z字梯/旋梯/升降梯等安全通道，切勿设置不安全的猪笼梯。

对于烟气CEMS安装在矩形烟道上的情况，如果烟道截面的高度大于4米，则不宜在烟道顶层开设参比方法采样孔。

如果烟道截面的宽度大于4米，则应在烟道两侧开设参比方法采样孔，并设置多层采样平台。

同时，应该设置通往多层采样平台的Z字梯/旋梯/升降梯等安全通道。

废气（含VOCs）采样口、监测平台及监测梯设置要求为方便企业了解监测口及监测平台的设置要求，规范企业废气排放口监测孔和监测平台的设置，青岛市生态环境局某分局依据《固定污染源废气监测点位设置技术规范》（DB37/T 3535—2019）编写了《废气排放口监测孔及监测平台规范设置明白纸》，各废气排放企业可参考该明白纸进行自查自纠和建设。

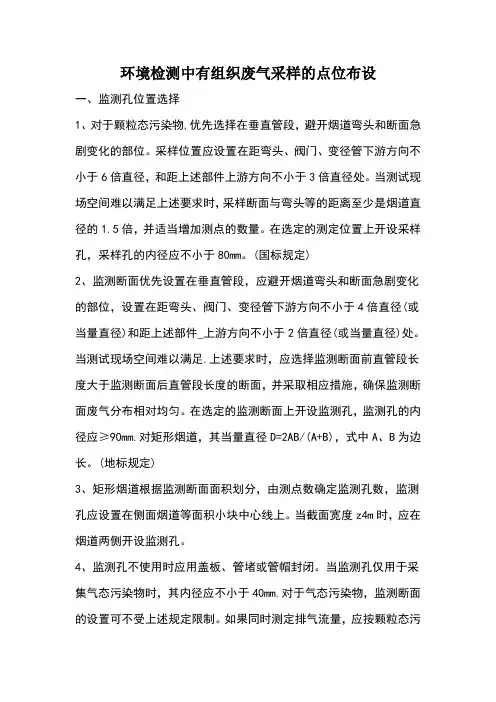

其中涉VOCs排放废气也可参考，如下：一、监测孔的设定：1、对于颗粒态污染物，监测断面优先设置在垂直管段，应避开烟道弯头和断面急剧变化的部位，设置在距弯头、阀门、变径管下游方向不小于 4 倍直径（或当量直径）和距上述部件上游方向不小于2倍直径（或当量直径）处。

对矩形烟道，其当量直径 D=2AB/(A+B)，式中 A、B 为边长。

在选定的监测断面上开设监测孔，监测孔的内径应≥90 mm。

监测孔在不使用时应用盖板或管帽封闭，使用时应易打开。

2、烟道直径≤1 m 的圆形烟道，设置一个监测孔；烟道直径大于 1 m 不大于4 m 的圆形烟道，设置相互垂直的两个监测孔；烟道直径＞4 m 的圆形烟道，设置相互垂直的 4 个监测孔。

二、监测平台要求：1、距离坠落高度基准面 0.5 m 以上的监测平台及通道的所有敞开边缘应设置防护栏杆（见下图），防护栏杆的高度应≥1.2 m。

2、监测平台的防护栏杆应设置踢脚板，踢脚板应采用不小于100 mm×2 mm 的钢板制造，其顶部在平台面之上高度应≥100 mm，底部距平台面应≤10 mm。

3、监测平台可操作面积应≥2 ㎡，单边长度应≥1.2 m，且不小于监测断面直径（或当量直径）的 1/3。

若监测断面有多个监测孔且水平排列，则监测平台区域应涵盖所有监测孔；若监测断面有多个监测孔且竖直排列，则应设置多层监测平台。

通往监测平台的通道宽度应≥0.9 m。

4、监测平台地板应采用厚度≥4 mm 的花纹钢板或钢板网铺装（孔径小于 10 mm×20 mm），监测平台及通道的载荷应≥3 kN/㎡。

废气排放口采样孔和采样平台设置技术要求1.采样孔位置合理：废气排放口采样孔的位置应在废气排放口周围，以保证能够准确、全面地采集到废气样品。

采样孔应距离附近的障碍物和干扰源一定的距离，以避免干扰采样结果。

2. 采样孔直径合适：废气排放口采样孔的直径应根据废气排放口的情况进行合理选择。

对于高温、高流速的废气，采样孔的直径应适当增大，以确保能够顺利地采样。

一般情况下，采样孔直径不应小于10mm。

3.采样孔形状合理：废气排放口采样孔的形状应选择圆形或正方形，以保证废气样品的采样均匀性。

同时，采样孔的形状应尽量光滑，以减小废气流动过程中的扰动。

4.采样孔材质选择合适：废气排放口采样孔的材质应选用耐高温、耐腐蚀的材料，如不锈钢等。

这样可以确保采样孔的长期使用性能稳定，不会因受到废气的腐蚀而导致失效。

1.采样平台高度合适：废气排放口采样平台的高度应设置在操作人员工作的便捷高度范围内，一般为1.5米至1.8米之间。

这样操作人员就能够方便地进行废气样品的采集和监测，同时也能够保证采样的准确性。

2.采样平台结构稳定：废气排放口采样平台的结构应稳定可靠，能够承受操作人员及相关设备的重量。

采样平台的支撑材料和连接件应选用高强度、耐腐蚀的材料，并采取合适的连接方式，以确保采样平台的稳定性和安全性。

3.采样平台防滑措施：废气排放口采样平台的表面应采取防滑处理，以避免操作人员在采样过程中发生滑倒等意外。

可采用钢板、铝合金板等材质，并在表面进行处理，增加平台的摩擦力。

4.采样平台防护措施：废气排放口采样平台的周边应设置合适的防护措施，以确保操作人员的安全。

可设置护栏、防护网等设施，避免人员误入采样区域，减少意外风险。

总结：废气排放口采样孔和采样平台的设置对于准确、全面地采集废气样品具有重要意义。

合理的采样孔设置可以确保采样的准确性和可靠性，而合适的采样平台设置可以保证操作人员的安全和便捷进行采样工作。

因此，在进行废气排放监测时，需要遵循上述技术要求，合理设置采样孔和采样平台，以保证监测结果的准确性和可靠性。

废气排放口采样孔和采样平台规范化的技术要求一、采样孔位置要求：（1）采样孔采样孔位置应优先选择在垂直管段和烟道负压区域。

（2）采样孔位置应避开烟道弯头和断面急剧变化的部位，设置在距弯头、阀门、变径管下游方向不小于6倍烟道直径处，以及距上述部件上游方向不小于3倍烟道直径处。

对矩形烟道，其当量直径D=2AB/（A+B），式中A、B为边长。

（3）当安装位置不能满足上述要求时，应尽可能选择在气流稳定的断面，但安装位置前直管段的长度必须大于安装位置后直管段的长度，同时采样孔距弯头、阀门、变径管下游距离至少是烟道直径的1.5倍。

二、采样孔尺寸（1）在选定的测定位置上开设监测采样孔，采样孔内径应不少于80mm，采样孔管长应不大于50mm。

（2）不使用时应用盖板、管堵或管帽封闭。

（3）对圆形烟道，采样孔应设在包括各测定点在内的互相垂直的直径线上。

烟道直径小于或等于0.6m，设一个采样孔；烟道直径大于0.6m，在同一断面设二个互相垂直的采样孔。

（4）对矩形或方形烟道，采样孔应设在包括各测定点在内的延长线上。

在同一断面的一侧，烟道断面面积小于0.2m2，中间设一个采样孔；烟道断面面积0.2-1.0m2，等距设二个采样孔；烟道断面面积1.0-4.0m2，等距设三个采样孔；烟道断面面积4.0-9.0m2，等距设四个采样孔；烟道面积9.0-15m2，等距设五个采样孔；烟道面积大于15.0m2，等距设六至七个采样孔。

三、采样平台（1）平台面积应不小于1.5m2（建议2×1.5m2以上），并设有1.2m 高的护栏和不低于10cm的脚部挡板，采样平台的承重应不小于200kg/m2，采样平台面距采样孔约为1.2-1.3m。

（2）采样平台应设置永久性的电源。

平台上方应建有防雨棚。

采样平台易于人员到达，应建设监测安全通道。

（3）当采样平台设置高于地面时，应有通往平台的Z字梯/旋梯/升降梯，切勿设置猪笼梯等不安全通道。

四、当烟气CEMS安装在矩形烟道时，若烟道截面的高度大于4米，则不宜在烟道顶层开设参比方法采样孔；若烟道截面的宽度大于4米，则应在烟道两侧开设参比方法采样孔，并设置多层采样平台,应有通往多层采样平台的Z字梯/旋梯/升降梯。

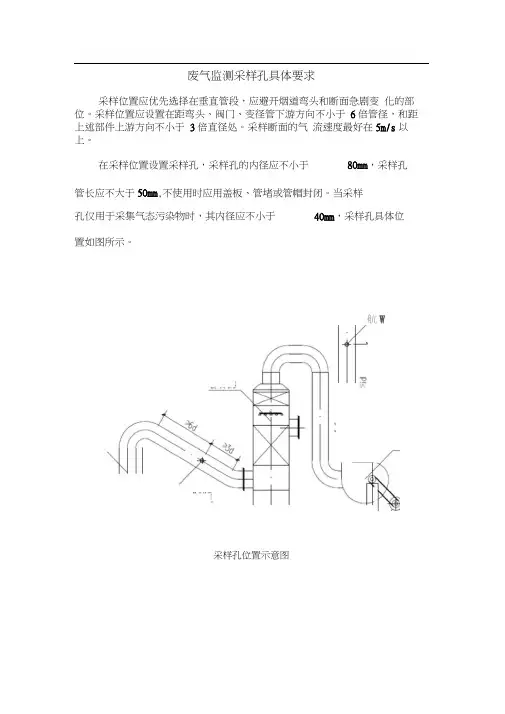

废气监测采样孔具体要求
采样位置应优先选择在垂直管段，应避开烟道弯头和断面急剧变化的部位。

采样位置应设置在距弯头、阀门、变径管下游方向不小于6倍管径，和距上述部件上游方向不小于3倍直径处。

采样断面的气流速度最好在5m/s以上。

在采样位置设置采样孔，采样孔的内径应不小于80mm，采样孔管长应不大于50mm,不使用时应用盖板、管堵或管帽封闭。

当采样
孔仅用于采集气态污染物时，其内径应不小于40mm，采样孔具体位
置如图所示。

航W
承
、
采样孔位置示意图。

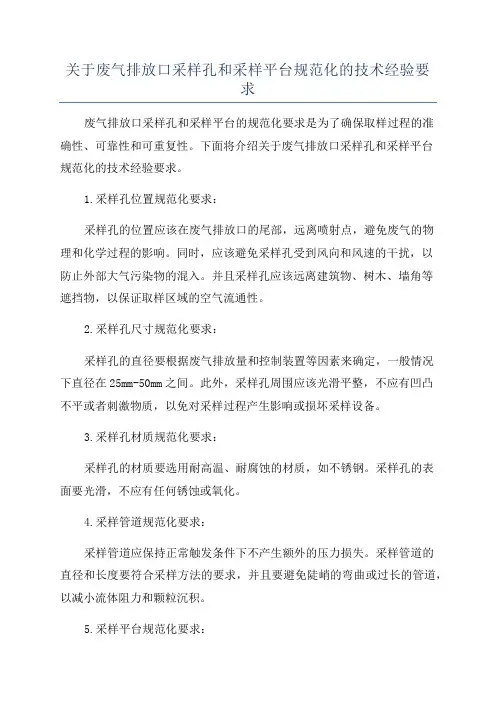

关于废气排放口采样孔和采样平台规范化的技术经验要求废气排放口采样孔和采样平台的规范化要求是为了确保取样过程的准确性、可靠性和可重复性。

下面将介绍关于废气排放口采样孔和采样平台规范化的技术经验要求。

1.采样孔位置规范化要求：采样孔的位置应该在废气排放口的尾部，远离喷射点，避免废气的物理和化学过程的影响。

同时，应该避免采样孔受到风向和风速的干扰，以防止外部大气污染物的混入。

并且采样孔应该远离建筑物、树木、墙角等遮挡物，以保证取样区域的空气流通性。

2.采样孔尺寸规范化要求：采样孔的直径要根据废气排放量和控制装置等因素来确定，一般情况下直径在25mm-50mm之间。

此外，采样孔周围应该光滑平整，不应有凹凸不平或者刺激物质，以免对采样过程产生影响或损坏采样设备。

3.采样孔材质规范化要求：采样孔的材质要选用耐高温、耐腐蚀的材质，如不锈钢。

采样孔的表面要光滑，不应有任何锈蚀或氧化。

4.采样管道规范化要求：采样管道应保持正常触发条件下不产生额外的压力损失。

采样管道的直径和长度要符合采样方法的要求，并且要避免陡峭的弯曲或过长的管道，以减小流体阻力和颗粒沉积。

5.采样平台规范化要求：采样平台应当建在平坦的地面上，且要固定稳定。

采样平台的材质要耐腐蚀，以免因化学物质的腐蚀而导致采样设备被损坏。

同时，采样平台应该远离产生火花、静电等风险源，以确保采样过程的安全性。

6.采样设备规范化要求：采样设备要选用合适的型号和规格，并按照相关仪器的操作要求进行调试和校准。

采样设备的操作人员应接受专业培训，熟悉仪器的工作原理和操作流程。

7.采样过程规范化要求：在进行气体采样时，应将采样设备的进口口尽量对准废气排放口，并尽量与垂直方向保持一定的夹角，以避免气流的扰动。

采样时间应根据废气排放量和控制装置运行时间等因素进行合理调整，以确保取样量的准确性。

总之，废气排放口采样孔和采样平台的规范化要求是为了确保取样的准确性和可靠性。

通过合理选择采样孔位置、尺寸和材质，规范采样管道和平台的建设，以及合理使用和操作采样设备，可以提高废气排放口采样的效果，保证监测数据的可靠性和可比性。
