变流技术与运动控制--第 10 课

液压技术源于发现帕斯卡定律的1605年，自那时起，液压传动 装置一直以水作为工作介质，由于其密封问题加之电气传动技术的 竞争，曾一度导致液压技术停滞不前。此种局面直至1906年美国在 海军炮塔仰俯液压装置中首次以油代替水作为工作介质才被打破。 液压工作介质的这一历史性变化、耐油橡胶的出现及制造技术的进 步，逐步解决了早期水压传动装置中包括密封问题在内的一系列技 术难题，从而使液压技术进入了迄今为止主要以矿物型液压油为工 作介质的油压传动时代。然而，油压传动存在着污染环境、易燃烧、 浪费能源的严重问题，在一定程度上限制了其发展与应用。随着科 学技术的进步，人类环保、能源危机意识的提高，促使人们重新认 识和研究以纯水作为工作介质的纯水液压传动技术。近20年来，水 压传动技术在理论研究与应用上都得到了持续稳定的复苏和发展， 并逐渐成为现代液压传动技术中的热点技术和新的发展方向之一。
2.国内研究现状 我国的水压传动技术的研究及应用尚处在起步阶段，在 该领域进行研究的主要有华中科技大学和浙江大学等著名高
浙江大学的流体传动及控制国家重点实验室在研制纯水 液压元件的同时，自行设计(芬兰HytarOy公司制作)了一套 纯水液压试验系统。该系统的纯水液压泵采用端面配流结构， 柱塞数为9，斜盘倾角15°。其主要技术指标是:额定压力为 14MPa，流量为100L／min，功率为32kW，额定转速为 1500r／min，工作介质为自来水，工作温度为3～400°C， 其容积效率约80%。
全球风电在近十年有极快速的进展，预计全世界风力发电 将以30%~50%的速度持续增长。在风能利用的强国中，丹麦、 德国与西班牙的发展最为迅速，风力发电有效地改善了这些国 家的电力结构，减少了大气污染，对保护我们共同的生存家园 起到了重要的作用。1999年10月5日，欧洲风能协会的一项国 际能源研究报告指出，到2020年，风能可提供世界电力需求的 10%，创造170万个就业机会，并在全球范围减少100多亿吨二 氧化碳废气。亚洲的风电事业也蓬勃兴起,到2002年初，装机 总容量达到2220MW，占世界风电装机总容量的9.1%。其中印 度发展最为迅速，在短短几年时间进入世界装机总量前五名。 到2006年年底风电装机容量前六位的国家如图10－3所示，中 国排在第6位。

在弱磁调速范围内，转速越高，磁通越 弱，容许输出转矩减小，而容许输出转矩 与转速的乘积则不变，即容许功率不变， 为“恒功率调速方式 。 恒功率调速方式” 恒功率调速方式
Shanghai university
两种调速方式： 两种调速方式：
U Te Φ P
ΦN
UN Te U P nN
变电压调速 两种调速方式 弱磁调速
Shanghai university

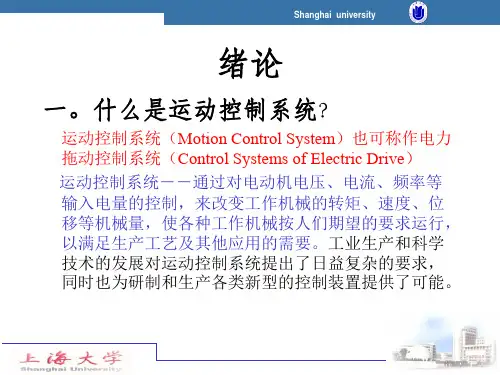

绪论
一。什么是运动控制系统？
运动控制系统（Motion Control System）也可称作电力 拖动控制系统（Control Systems of Electric Drive） 运动控制系统－－通过对电动机电压、电流、频率等 输入电量的控制，来改变工作机械的转矩、速度、位 移等机械量，使各种工作机械按人们期望的要求运行， 以满足生产工艺及其他应用的需要。工业生产和科学 技术的发展对运动控制系统提出了日益复杂的要求， 同时也为研制和生产各类新型的控制装置提供了可能。
直流电机 速度控制 位置控制 直流调速系统* 直流调速系统 直流伺服系统 交流电机
（异步电机*、同步电机） 异步电机 、同步电机）
交流调速系统* 交流调速系统 交流伺服系统
直流调速系统－－第一篇，运动控制（ 直流调速系统－－第一篇，运动控制（一） －－第一篇 交流调速系统－－第二篇，运动控制（ 交流调速系统－－第二篇，运动控制（二） －－第二篇
Shanghai university
电力拖动自动控制系统
第1Biblioteka 篇直流拖动控制系统
Shanghai university
直流调速方法
根据直流电动机转速方程
U − IR n= KeΦ
式中 n — U— I — R— Φ— Ke— （1-1）

电力电子技术课程教学大纲（POWERE1ECTRONIC）总学时数：40其中:实验学时数：0课外学时数：0学分数：2.5适用专业：电气工程与自动化专业一、课程的性质、目的和任务本课程是自动化专业的基础课程，它的任务是使学生掌握各类电力电子器件的工作原理，特性和主要参数及其各类变流装置发生的电磁过程，基本原理，控制方法，设计计算，实验技能以及它们的技术经济指标。

以便学生毕业后具有进一步掌握各种变流装置的能力，并为后续课“电力拖动与运动控制系统”打好基础。

二、课程教学的基本要求（一）掌握电力电子器件（主要为晶闸管，电力晶体管，可关断晶闸管、电力场效应晶体管和绝缘栅双极晶体管）的工作原理，特性和主要参数（含驱动、缓冲和保护电路）。

（二）熟练掌握单相，三相整流电路和有源逆变电路的基本原理，波形分析和各种负载对电路运行的影响，并能对上述电路进行初步的设计计算（包括触发电路与保护环节）。

（三）3.了解无源逆变、直流斩波、交流调压和交-交变频电路的工作原理，了解并掌握PWM控制技术及PW型逆变电路的基本原理和控制方法。

（四）初步了解软开关技术的基本概念和常用的组合变流电路的主要形式。

（五）初步了解电力电子学科的发展趋势。

（六）掌握基本变流装置的调试实验方法。

三、课程的教学内容、重点和难点绪论基本内容：电力电子技术的基本概念和内涵，电力电子技术发展历程，电力电子技术应用领域，本课程在国民经济中的作用意义，本课程的特点和学习方法。

基本要求：使学生了解电力电子技术的基本概念和内涵，了解本课程的重要性，认识到他所学的内容仅是电力电子学科中的最基本的内容,而本学科还有很多重要的课题有待去学习，去解决。

第一章电力电子器件一、电力电子器件概述基本内容：电力电子器件的概念和特征；电力电子系统的构成；电力电子器件的分类。

基本要求：1、了解电力电子器件的基本概念、主要特征以及主要类型；2、了解应用电力电子器件构成的系统的主要组成部分及各部分功能。

运动控制系统的发展过程及应用（续）
早就普遍应用于恒速运行场合的交流电机可以弥补直流电机的不 足，加之世界范围的能源短缺，人们又开始了新一轮的交流调速的 研究。仅对占传动总量三分之一强的风机、水泵设备而言，如果改 恒速为调速的话，就可节节电30%左右。近三四十年来，随着电力 电子技术、微电子技术、现代控制理论的发展，为交流调速产品的 开发创造了有利的条件，使交流调速逐步具备了宽调速范围、高稳 速精度、快速动态响应和四象限运行等良好的技术性能，并实现了 产品的系列化，从调速性能上完全可与直流调速系统相媲美。目前 交流调速系统已占据主导地位。 当今社会，运动控制系统的应用已相当普及，不论是民用还是军 用。在工厂、农村以及大多数家庭中，到处可以看到以电动机为动 力的各种生产机械或家用电器。例如：轧钢厂的连轧机，加工车间 的切削机床，造纸厂的纸机，纺织厂的纺织机，化工厂的搅拌机和 离心机，搬运场的起重机和传送带，矿山的卷扬机，田间的抽水泵， 家庭中的冰箱、空调、洗衣机以及电脑等。
图0.1 运动控制系统的基本结构
图中的三个主要组成部分是构成运动控制系统所必需的，而 且也是变化多样的。任何一部分微小的变化都可构成不同的 运动控制系统，这些不同系统的共性和特点以及它们的分析 和设计方法就是本课程研究的主要内容。我们把每一部分可 能的变化列于表0.1中。
表中各部分的不同组合，可以构成不同的运动控制系统。电动机部分、功率驱动部分 和控制器中的大部分内容分别在其他课程中有介绍，但它们组合成完整的运动控制系统以 后，有哪些新的控制要求，如何分析系统的性能，如何设计控制器使系统达到较高的性能 指标，在实际应用中存在哪些具体问题，以及如何解决等，这些都是个课程要解决的问题。

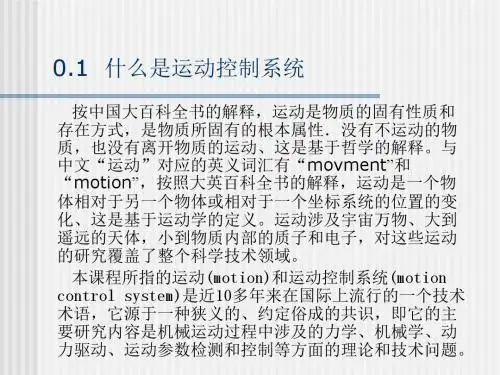

0.1 什么是运动控制系统
按中国大百科全书的解释，运动是物质的固有性质和 存在方式，是物质所固有的根本属性．没有不运动的物 质，也没有离开物质的运动、这是基于哲学的解释。与 中文“运动”对应的英义词汇有“movment”和 “motion”，按照大英百科全书的解释，运动是一个物 体相对于另一个物体或相对于一个坐标系统的位置的变 化、这是基于运动学的定义。运动涉及宇宙万物、大到 遥远的天体，小到物质内部的质子和电子，对这些运动 的研究覆盖了整个科学技术领域。 本课程所指的运动(motion)和运动控制系统(motion control system)是近10多年来在国际上流行的一个技术 术语，它源于一种狭义的、约定俗成的共识，即它的主 要研究内容是机械运动过程中涉及的力学、机械学、动 力驱动、运动参数检测和控制等方面的理论和技术问题。
