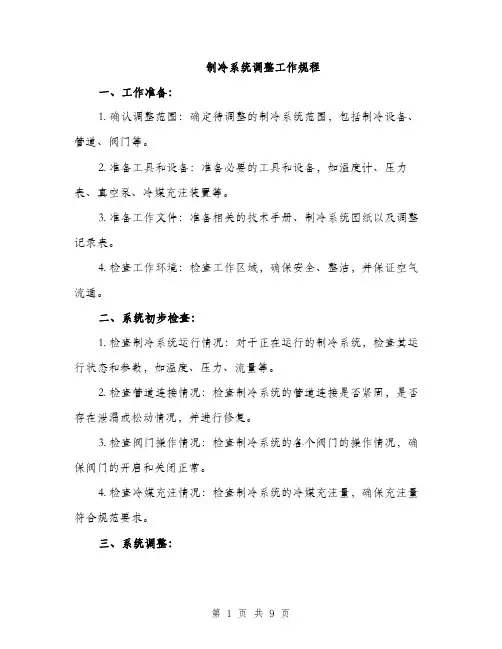

制冷系统调整工作规程一、工作准备：1. 确认调整范围：确定待调整的制冷系统范围，包括制冷设备、管道、阀门等。
2. 准备工具和设备：准备必要的工具和设备，如温度计、压力表、真空泵、冷媒充注装置等。
3. 准备工作文件：准备相关的技术手册、制冷系统图纸以及调整记录表。
4. 检查工作环境：检查工作区域，确保安全、整洁，并保证空气流通。
二、系统初步检查：1. 检查制冷系统运行情况：对于正在运行的制冷系统，检查其运行状态和参数，如温度、压力、流量等。
2. 检查管道连接情况：检查制冷系统的管道连接是否紧固，是否存在泄漏或松动情况，并进行修复。
3. 检查阀门操作情况：检查制冷系统的各个阀门的操作情况，确保阀门的开启和关闭正常。
4. 检查冷媒充注情况：检查制冷系统的冷媒充注量，确保充注量符合规范要求。
三、系统调整：1. 清洗和清理制冷系统：对于新安装的制冷系统或存在污染现象的系统，首先进行清洗和清理工作，确保系统内部干净无污染。
2. 检查和校准传感器：检查制冷系统的温度、压力传感器等仪表，确保其准确性，并进行校准。
3. 调整制冷剂充注量：根据制冷系统的设计要求，调整制冷剂的充注量，保证系统的正常运行。
4. 调整阀门操作：根据制冷系统的设计要求和运行状态，调整各个阀门的开启和关闭情况，保持系统的平衡运行。
5. 调整系统参数：根据制冷系统的设计要求和运行状态，调整系统的温度、压力等参数，保持系统的正常运行。
6. 检查制冷效果：调整完毕后，对制冷系统的制冷效果进行检查和评估，确保系统达到设计要求。
四、记录和报告：1. 记录调整过程：在调整过程中，记录关键操作步骤、参数调整、操作时间等信息，形成详细的调整记录。
2. 编制调整报告：根据调整记录和实际情况，编制制冷系统调整报告，包括调整结果、存在问题和建议等内容。
3. 提出改进措施：在报告中提出针对制冷系统调整过程中出现的问题和不足的改进措施，以提高制冷系统的运行效率和稳定性。
一、冷机启停逻辑（DDC内控制程序）1、冷机启动→平台选择了冷机模式，并且发送了启动命令（开始计时）→水泵、冷却塔、冷机没有故障，且没有切为本地，否则报故障，机组停机，切机→冷机模式对应的1个阀门开到位，否则报故障，机组停机，切机→冷却塔进水阀开度>80%，否则报故障，切机→开启冷却水循环泵，冷却水循环泵频率>（设定启动频率-5）→开启冷却塔，冷却塔频率>25HZ→开启冷冻水泵，冷冻水泵频率>（设定启动频率-5）→开启冷机，系统运行状态返回（计时清零，正常启动完成，如果超过3分钟没有状态返回，启动故障处理程序）→冷机启动完成2、冷机关闭→平台选择了冷机模式，并且发送了关机命令（开始计时）→给冷机发送关机指令，冷机停机，冷机运行状态为OFF，开始计时→计时时间=300S（5分钟），关闭冷冻水循环泵→计时时间=360S（6分钟），冷冻水泵运行状态为OFF，关闭冷却水循环泵→冷冻水流量<20且冷却水流量<20，关闭冷却塔→冷机关闭完成3、板换启动→平台选择了板换模式，并且发送了启动命令（开始计时）→水泵、冷却塔、冷机没有故障，且没有切为本地，否则报故障，机组停机，切机→板换模式对应的4个阀门开到位，否则报故障，机组停机，切机→冷却塔进水阀开度>80%，否则报故障，切机→开启冷却水循环泵，冷却水循环泵频率>（设定启动频率-5）→开启冷却塔，冷却塔频率>25HZ→开启冷冻水泵→板换启动完成4、板换关闭→平台选择了板换模式，并且发送了关机命令（开始计时）→计时时间=30S（半分钟），关闭冷冻水循环泵→计时时间=60S（6分钟），冷冻水泵运行状态为OFF，关闭冷却水循环泵→冷冻水流量<20且冷却水流量<20，关闭冷却塔→板换关闭完成二、冷机故障切换逻辑1、故障条件➢大前提：制冷单元发送了开机命令或者在运行中➢设备（冷机、冷冻水泵、冷却水泵、冷却塔）切换到本地模式➢设备（冷机、冷冻水泵、冷却水泵、冷却塔）故障➢冷机断电（延时10S（可设置）时间没有恢复）。

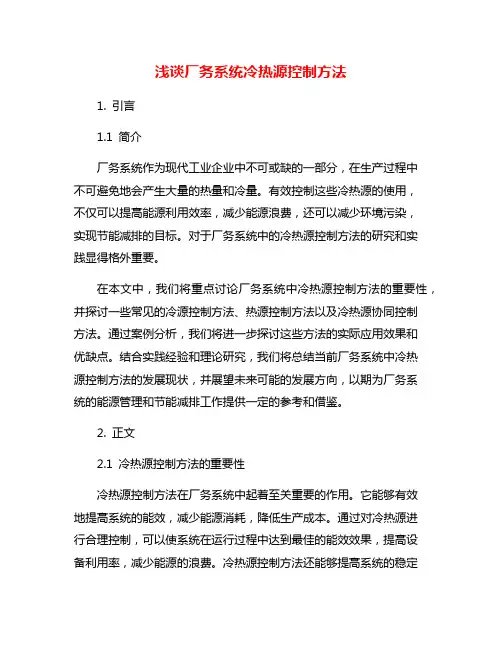

浅谈厂务系统冷热源控制方法1. 引言1.1 简介厂务系统作为现代工业企业中不可或缺的一部分，在生产过程中不可避免地会产生大量的热量和冷量。
有效控制这些冷热源的使用，不仅可以提高能源利用效率，减少能源浪费，还可以减少环境污染，实现节能减排的目标。
对于厂务系统中的冷热源控制方法的研究和实践显得格外重要。
在本文中，我们将重点讨论厂务系统中冷热源控制方法的重要性，并探讨一些常见的冷源控制方法、热源控制方法以及冷热源协同控制方法。
通过案例分析，我们将进一步探讨这些方法的实际应用效果和优缺点。
结合实践经验和理论研究，我们将总结当前厂务系统中冷热源控制方法的发展现状，并展望未来可能的发展方向，以期为厂务系统的能源管理和节能减排工作提供一定的参考和借鉴。
2. 正文2.1 冷热源控制方法的重要性冷热源控制方法在厂务系统中起着至关重要的作用。
它能够有效地提高系统的能效，减少能源消耗，降低生产成本。
通过对冷热源进行合理控制，可以使系统在运行过程中达到最佳的能效效果，提高设备利用率，减少能源的浪费。
冷热源控制方法还能够提高系统的稳定性和可靠性。
通过对冷热源进行精确控制，可以有效地避免系统出现过载或过热的现象，保证系统运行的稳定性和可靠性。
冷热源控制方法还能够提高系统的安全性。
在厂务系统中，冷热源的控制涉及到高温高压气体和液体的处理，如果控制不当容易引发事故，甚至造成人员伤亡和设备损坏。
通过科学合理的冷热源控制方法能够有效地降低系统发生事故的风险，保障生产和人员的安全。
冷热源控制方法的重要性不言而喻，对于厂务系统的稳定运行和节能减排具有积极的推动作用。
2.2 冷源控制方法冷源控制方法是厂务系统中非常重要的一环，其目的是有效管理和控制冷源设备的运行，以提高系统的运行效率和节能降耡。
常见的冷源控制方法包括以下几种：1. 温度控制：通过设定冷源设备的运行温度，实现对系统整体温度的控制。
可以根据需求对温度进行调节，确保系统在各种工况下都能正常运行。
冷源控制系统（YC）采用目前比较科学的控制方案，通过采集运行机组的负荷及供水温度参数来选择机组的开启台数。
该控制方案为“模糊控制”模式，可以任意选取运行时间较短的机组运行，也可以根据发生的故障自动切换到另一制冷组运行，达到节能和自动控制的最优化。
案例分析原理图大 机组板换大机组板换大机组板换小机 组板换小机组板换冷却水冰水蓄冷罐一次泵一次泵一次泵一次泵一次泵五台二次泵供水总管源控冷热源系统智能控制原理说明: (一)YC监控系统定义和说明✧控制模式：该系统分为三种控制模式，分别是手动模式，单机模式（一键启停），群控模式（一键启停）。
(1)手动模式：根据控制要求，BA在控制界面做了控制模式的选择，可以选择群控模式或者单组模式，当在单组模式情况下，点击每一个制冷组切换到单组手动，就能分别对冷冻水蝶阀，冷却水蝶阀，旁通蝶阀，二次泵、冷却塔等进行单点启停控制。
(2) 单机模式：该控制按键分别在每个冷水机组里面可以进行选择模式，在单机模式情况下，您可以通过一键启停键为该机组一套的设备进行联动控制（对应该冷水机组的蝶阀，水泵，冷却塔等）(3) 群控模式：控制逻辑是利用每台机组的负荷和冷冻水供水温度来控制加减机的。
✧制冷组启动顺序：所有制冷组均以制冷模式启动运行，制冷组控制器将发送顺序启动命令，启动依次：开启冷却水电动阀、冷冻水电动阀——冷却塔——冷却水一次泵——冷冻水一次泵——开启冷水机组。
✧制冷组关机顺序：与启动顺序刚好相反。
✧一旦主管理器（冷冻站内设置）失效，操作员应能够通过就地安装在制冷组控制器上的H-A-O(手动-自动转换)开关操作。
(二)冷水机组控制要求：✧制冷组故障转换：制冷组中任何一个设备故障报警需要按序停止制冷组，然后启用备用制冷组启动加入系统制冷运行。
✧制冷组的加减载：1）加载条件：制冷组运行时，冷冻站管理器将监测冷冻机压缩机的运行效能，当运行效能达到加载条件，（如：额定容量的95%以上持续时间5分钟（时间可调），且冷冻水供水温度大于10℃时），冷冻站管理器将增加开启下一组制冷组。

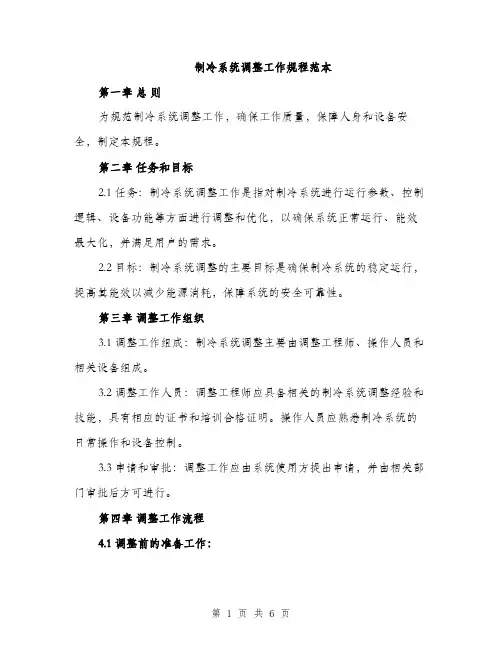

制冷系统调整工作规程范本第一章总则为规范制冷系统调整工作，确保工作质量，保障人身和设备安全，制定本规程。
第二章任务和目标2.1 任务：制冷系统调整工作是指对制冷系统进行运行参数、控制逻辑、设备功能等方面进行调整和优化，以确保系统正常运行、能效最大化，并满足用户的需求。
2.2 目标：制冷系统调整的主要目标是确保制冷系统的稳定运行，提高其能效以减少能源消耗，保障系统的安全可靠性。
第三章调整工作组织3.1 调整工作组成：制冷系统调整主要由调整工程师、操作人员和相关设备组成。
3.2 调整工作人员：调整工程师应具备相关的制冷系统调整经验和技能，具有相应的证书和培训合格证明。
操作人员应熟悉制冷系统的日常操作和设备控制。
3.3 申请和审批：调整工作应由系统使用方提出申请，并由相关部门审批后方可进行。
第四章调整工作流程4.1 调整前的准备工作：4.1.1 熟悉系统：调整工程师应仔细阅读制冷系统的相关资料，了解系统构成、控制方式和运行参数。
4.1.2 检查设备：调整工程师应对制冷系统的关键设备进行检查，确保设备正常工作和安全可靠。
4.1.3 准备工具和设备：调整工程师应准备好所需的调试仪器、工具和备用零部件。
4.1.4 制定调整方案：调整工程师应根据实际情况和用户的需求，制定详细的调整方案。
4.2 调整过程：4.2.1 安全措施：在进行调整工作前，应做好必要的安全措施，确保人身和设备的安全。
4.2.2 检查系统运行状态：调整工程师应对系统进行初步检查，了解系统的运行状态和存在的问题。
4.2.3 调整参数：根据调整方案，调整工程师对系统的各项参数进行调整和优化。
4.2.4 定期检查和记录：调整工程师应定期对调整后的系统进行检查和记录，以确保系统的稳定和可靠运行。
4.2.5 系统测试和验证：调整工程师应对调整后的制冷系统进行全面测试和验证，确保系统能够满足用户的需求。
4.3 调整工作报告：4.3.1 调整工作的结果和问题应及时记录在调整工作报告中。
