C-RAN技术简介及在移动网络中的应用场景作者：柴铁生来源：《中国新通信》2017年第12期【摘要】 C-RAN技术不同于之前的无线通信网络构造，它构建出新的网络技术形式，推进了无线通讯的发展。

但C-RAN技术仍然存在一些技术难关，这些都是运营商迫切解决的问题，怎样完美的解决这些技术上的难关，决定着未来C-RAN技术的发展。

【关键词】 C-RAN技术移动网络数据处理一、C-RAN技术简介C-RAN是现在人们在网络的需求和科技进步的推动下产生出来的一种新型接入网构架，能把数据信息进行综合处理，协调处置，是一种能够实现实时云计算的绿色无线接入网，能够减少机房使用数量，从而减少运营商投入成本，能提高计算效率，比以往的技术更快的完成数据计算，能使传输带宽变高，灵活度增强等等，C-RAN是新的网络时代的标志，通过这个技术，使人类发展互联网的速度有了极大的提升，为移动通讯网络运营商带来了新的发展机会。

C-RAN总的来说是通过三个具体部分构成：它是一种分布式的网格，是把RRU以及通讯天线互相结合；它是由光信号进行传输的一种网络，是由远端射频单元和基带单元连接，和以往传输的不同点在于，它有着更高的网络宽带和更低的网络延迟，更方便信息的传输。

它是通过一种方法把具有高性能的通用处理器和实时虚拟技术相互结合，最终形成一个集中式基带处理池。

C-RAN想要实现主要分为三部分：1.1 C-RAN基站部署在部署基站时，使用多个BBU互相连接，构建出一个有着更高的容量和更低延迟的架构。

远端的RRU经过这种构架，与基带池中BBU的其中一个进行数据交流，通过这种方法可以把DSP上的BBU集成，这不会造成对机房设备功能浪费，降低机房设备能耗，提高服务利润。

1.2可处理多种无线信号使用基带池高速调出信息，完成数据的交互，解决多点协作式信号。

这样可以缩小无线信号对它造成的干扰，从而增加系统的容量，使用软件无线电有两种办法且两种办法各有优点，信号处理器是一种相对而言比通用处理器在电信行业更加成熟的办法，通用处理器的功耗性能比信号处理器更差，但通用处理器的后向兼容更好。

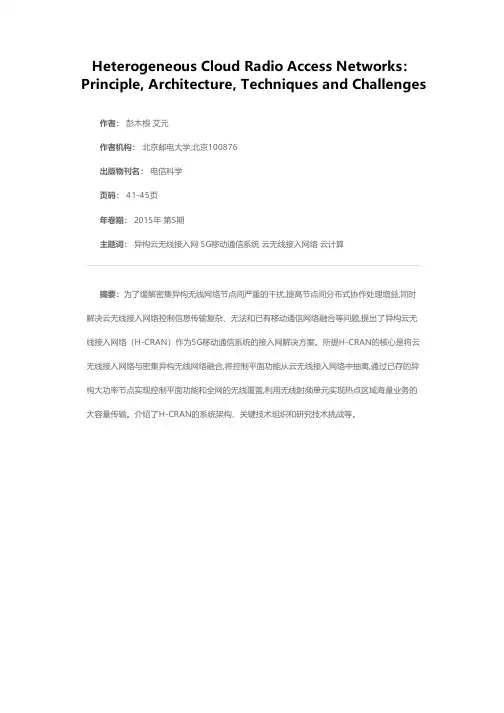

Heterogeneous Cloud Radio Access Networks：Principle, Architecture, Techniques and Challenges 作者： 彭木根 艾元
作者机构： 北京邮电大学,北京100876
出版物刊名： 电信科学
页码： 41-45页
年卷期： 2015年 第5期
主题词： 异构云无线接入网 5G移动通信系统 云无线接入网络 云计算
摘要：为了缓解密集异构无线网络节点间严重的干扰,提高节点间分布式协作处理增益,同时解决云无线接入网络控制信息传输复杂、无法和已有移动通信网络融合等问题,提出了异构云无线接入网络（H-CRAN）作为5G移动通信系统的接入网解决方案。

所提H-CRAN的核心是将云无线接入网络与密集异构无线网络融合,将控制平面功能从云无线接入网络中抽离,通过已存的异构大功率节点实现控制平面功能和全网的无线覆盖,利用无线射频单元实现热点区域海量业务的大容量传输。

介绍了H-CRAN的系统架构、关键技术组织和研究技术挑战等。

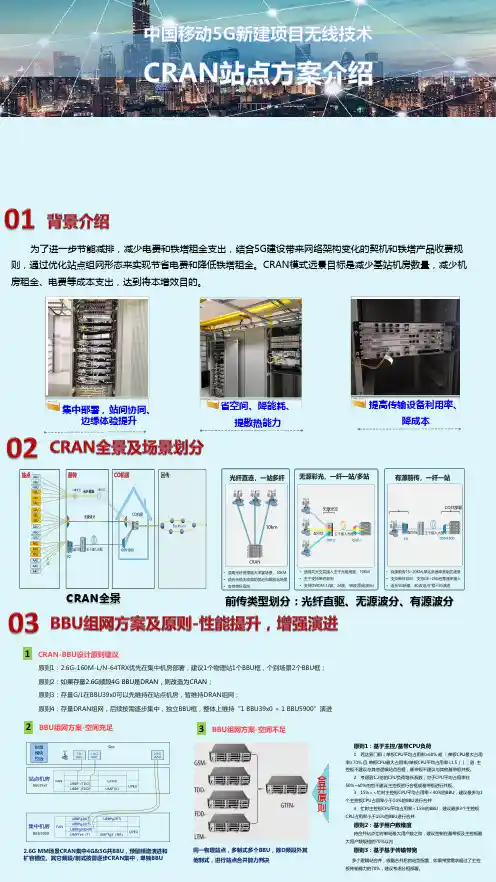

CRAN组网介绍及勘察设计备忘录摘要：本文介绍了C-RAN组网的优势，三种前传的优缺点，规划建设的策略及要点，多专业紧急协作的必要性，针对多专业协作的方式重点结合设计勘察过程中的一些建议和勘察的要点备忘录。

关键词：C-RAN组网介绍规划建设策略多专业协调勘察备忘录。

一C-RAN组网介绍C-RAN是基于集中化处理，协作式无线电和实时云计算构架的绿色无线接入网构架。

C-RAN本质是通过实现减少基站机房数量，减少能耗，采用协作化、虚拟化技术，实现资源共享和动态调度，提高频谱效率，以达到低成本，高带宽和灵活度的运营。

5G网络有前传（AAU到DU）、中传（DU到CU）和回传（DU到核心网）三部分，初期采用CU、DU合设的模式，需要通过传输解决的主要是前传和回传两个部分。

回传部分仍然采用PTN/SPN技术，前传实现方式有光纤直驱、无源波分、半有源波分、有源波分4种方式。

前传方案（AAU-BBU）介绍：根据AAU-BBU机房的光缆情况，合理选取光纤直驱、无源波分、有源波分三种前传方案；对新建光缆、有源波分、无源波分三种造价分析，如果单站BBU-AAU补建光缆小于1KM的场景站点，光缆直驱造价较优，前传方案优先选择光缆直驱；三种前传的优缺点二CRAN规划建设策略2.1 CRAN规划建设策略1.5G新建C-RAN策略：5G基站优先考虑C-RAN集中，面向未来5G目标网架构，按照“以终为始”的原则，实现“规划一步到位、能力分步部署”2.4G改造C-RAN策略：以降本增效为核心目标，综合建设投资、运维成本等因素，统筹兼顾、注重效益；重点针对高电价、高租费、物业纠纷4G站点进行CRAN改造3.分场景C-RAN策略：市区、县城、重点乡镇（用户密集，机房、光缆资源丰富）优先进行C-RAN部署，原则上一般乡镇、农村区域不规划C-RAN4.C-RAN区划分策略：以综合业务接入区为单位划分C-RAN区，综合业务区内基站归属至综合业务区汇聚机房，避免跨综合业务区归属的情况。

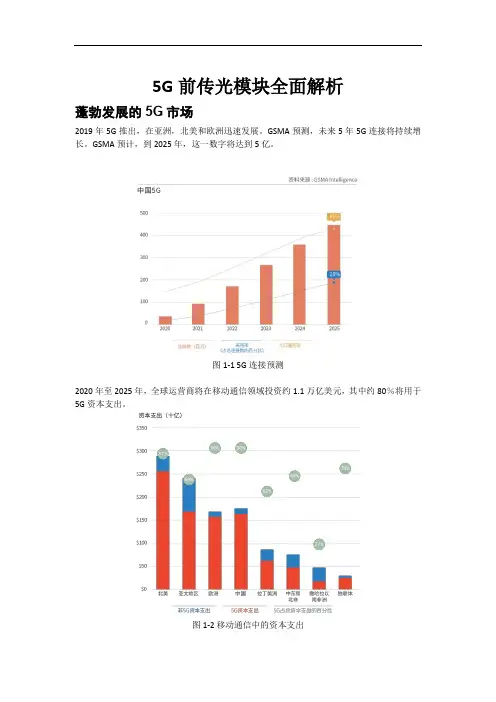

5G前传光模块全面解析蓬勃发展的5G市场2019年5G推出，在亚洲，北美和欧洲迅速发展。

GSMA预测，未来5年5G连接将持续增长。

GSMA预计，到2025年，这一数字将达到5亿。

图1-1 5G连接预测2020年至2025年，全球运营商将在移动通信领域投资约1.1万亿美元，其中约80％将用于5G资本支出。

图1-2移动通信中的资本支出5G无线前传接口要求最低速率为25Gbit/s5G无线通信需要比4G更多的频谱资源，以增强移动宽带（eMBB），超高可靠与低时延通信（URLLC）以及大规模物联网（mMTC）。

当前，5G使用低于6GHz FR1频谱，该频谱支持100Mbit/s的最大带宽，是4G LTE的五倍。

当有64个信道且带宽为100MHz时，公共无线电接口（CPRI）协议要求前传信道至少达到100Gbit/s。

但是，在2017年，业界尚未为100Gbit/s的光模块做好准备。

因此，开发了增强型CPRI（eCPRI）协议。

图2-1 eCPRI的不同拆分模式eCPRI协议定义了多种拆分模式。

较高协议层的接口需要较低的传输带宽。

在主流拆分方案中，一些物理层信号处理功能从基带传输到天线侧，仅需从前传接口获得25Gbit/s的速率。

近年来，对主流前传光模块的需求已从4G时代的10Gbit/s演变为5G时代的25Gbit/s。

考虑到无线频谱中的中低频段已经很拥挤，3GPP为5G分配了更高的频段。

但是，这导致更高的信号损耗。

因此，为了确保良好的通信质量，5G基站密度要比4G更高，以及更高的光模块要求。

LightCounting预测，在未来五年内出售的所有光模块中，用于5G前传的25G 光模块将超过50％。

图2-2无线前传光模块销量25G光模块主要用于无线前传。

因此，重用25GE以太网行业中的现有资源可以帮助电信运营商大幅降低成本并提高光学解决方案的效率。

典型的5G无线前传场景无线前传的典型体系结构是分布式RAN（DRAN）或集中式RAN（CRAN）。

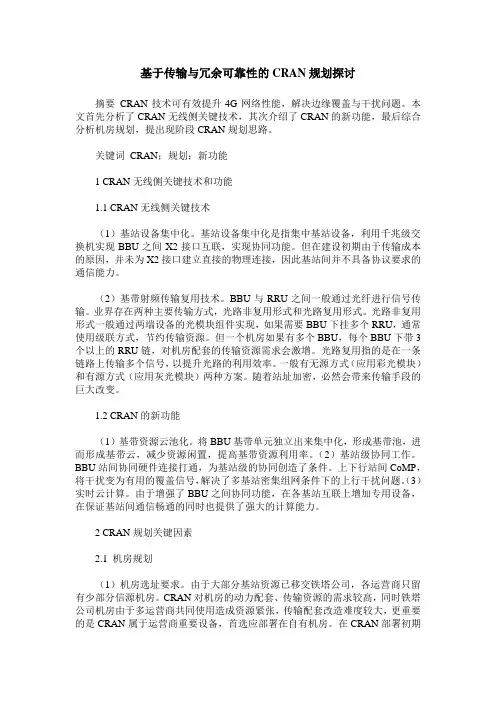

基于传输与冗余可靠性的CRAN规划探讨摘要CRAN技术可有效提升4G网络性能，解决边缘覆盖与干扰问题。

本文首先分析了CRAN无线侧关键技术，其次介绍了CRAN的新功能，最后综合分析机房规划，提出现阶段CRAN规划思路。

关键词CRAN；规划；新功能1 CRAN无线侧关键技术和功能1.1 CRAN无线侧关键技术（1）基站设备集中化。

基站设备集中化是指集中基站设备，利用千兆级交换机实现BBU之间X2接口互联，实现协同功能。

但在建设初期由于传输成本的原因，并未为X2接口建立直接的物理连接，因此基站间并不具备协议要求的通信能力。

（2）基带射频传输复用技术。

BBU与RRU之间一般通过光纤进行信号传输。

业界存在两种主要传输方式，光路非复用形式和光路复用形式。

光路非复用形式一般通过两端设备的光模块组件实现，如果需要BBU下挂多个RRU，通常使用级联方式，节约传输资源。

但一个机房如果有多个BBU，每个BBU下带3个以上的RRU链，对机房配套的传输资源需求会激增。

光路复用指的是在一条链路上传输多个信号，以提升光路的利用效率。

一般有无源方式（应用彩光模块）和有源方式（应用灰光模块）两种方案。

随着站址加密，必然会带来传输手段的巨大改变。

1.2 CRAN的新功能（1）基带资源云池化。

将BBU基带单元独立出来集中化，形成基带池，进而形成基带云，减少资源闲置，提高基带资源利用率。

（2）基站级协同工作。

BBU站间协同硬件连接打通，为基站级的协同创造了条件。

上下行站间CoMP，将干扰变为有用的覆盖信号，解决了多基站密集组网条件下的上行干扰问题。

（3）实时云计算。

由于增强了BBU之间协同功能，在各基站互联上增加专用设备，在保证基站间通信畅通的同时也提供了强大的计算能力。

2 CRAN规划关键因素2.1 机房规划（1）机房选址要求。

由于大部分基站资源已移交铁塔公司，各运营商只留有少部分信源机房。

CRAN对机房的动力配套、传输资源的需求较高，同时铁塔公司机房由于多运营商共同使用造成资源紧张，传输配套改造难度较大，更重要的是CRAN属于运营商重要设备，首选应部署在自有机房。
