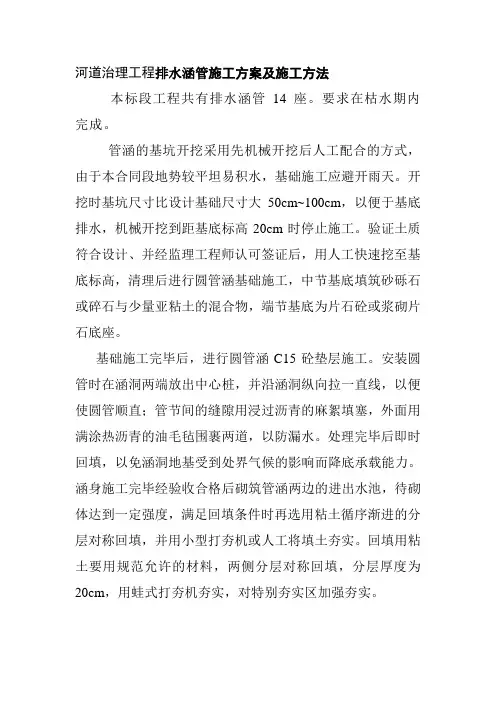

排水涵管施工工艺及方法
1、涵管施工流程
施工准备→测量放样→土方开挖→验槽→涵管安装→灌水试验→回填土方→交工验收
2、施工方法
（1）基础工程
管槽开挖采用人工开挖，深度、宽度按设计。开挖时根据各条排水沟的走向，从排水沟的下游向上游挖进。施工中注意边坡稳定，及时用潜水泵排除基槽积水，严禁基槽长期泡水。在挖至设计标高时，应及时安排人员进行清除余土，排干沟槽积水，不得使基底暴露过久。若基底土壤已受扰动或超挖，用碎石砂夯实填平。基槽外一米以内不得堆土，同时堆土不得超过1.5米高。
基础开挖应符合图纸要求。当在原有排污水流的沟渠修筑时挖临时过水通道及时排放污水。
基槽开挖后，应紧接着进行涵管敷设及基槽回填等作业。如果出现不可避免的耽误，无论是何原因，在施工过程中应采取必要措施，保护基槽的外露面不致破坏。
基底应压实到设计要求密实度，其压实度应在90%以上，按重型击实法试验测定。当基底承载力达不到要求时，可采用砂砾石或灰土换填50cm厚。
（2）管道埋设及回填
1）圆管涵敷设施工
管节安装从下游开始，每节涵管应紧贴于基底上，使涵管受力均匀；所有管节应按正确的轴线和图纸所示坡度敷设。如管壁厚度不同，应便内壁齐平。
在敷设过程中，应保持管内清洁无赃物、无其他杂物。
在软基上修筑涵管时，应按图纸和监理工程师指示对地基进行处理，当软基处理达到图纸要求后，方可在上面修筑涵管。
2）回填土
回填土管涵安装管节接缝完成后进行。回填土应分层夯实，每层压实厚度不应超过20cm。在管涵两侧回填应对称进行，夯填时两侧填土高差不宜超过30cm，以防夯实时管涵发生移位现象。管涵顶覆土达到50cm以上时，方可采用机械碾压，以防对涵管造成损伤。

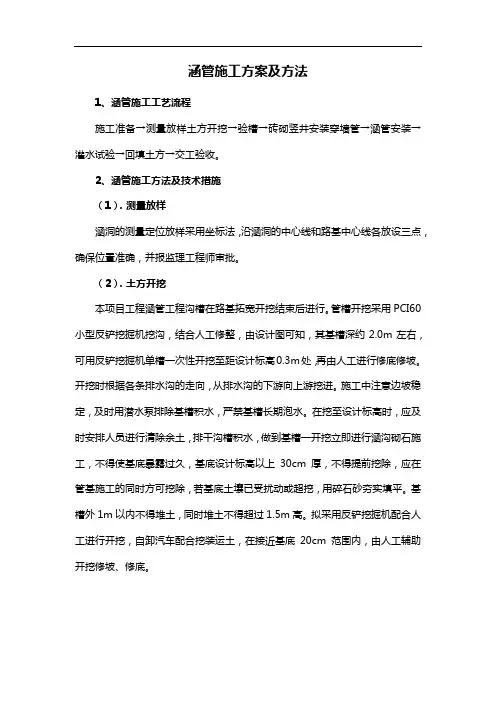

涵管施工方案及方法 1、涵管施工工艺流程 施工准备→测量放样土方开挖→验槽→砖砌竖井安装穿墙管→涵管安装→灌水试验→回填土方→交工验收。 2、涵管施工方法及技术措施 （1）．测量放样 涵洞的测量定位放样采用坐标法，沿涵洞的中心线和路基中心线各放设三点，确保位置准确，并报监理工程师审批。 （2）．土方开挖 本项目工程涵管工程沟槽在路基拓宽开挖结束后进行。管槽开挖采用PCI60小型反铲挖掘机挖沟，结合人工修整，由设计图可知，其基槽深约2.0m左右，可用反铲挖掘机单槽一次性开挖至距设计标高0.3m处，再由人工进行修底修坡。开挖时根据各条排水沟的走向，从排水沟的下游向上游挖进。施工中注意边坡稳定，及时用潜水泵排除基槽积水，严禁基槽长期泡水。在挖至设计标高时，应及时安排人员进行清除余土，排干沟槽积水，做到基槽一开挖立即进行涵沟砌石施工，不得使基底暴露过久，基底设计标高以上30cm厚，不得提前挖除，应在管基施工的同时方可挖除，若基底土壤已受扰动或超挖，用碎石砂夯实填平。基槽外1m以内不得堆土，同时堆土不得超过1.5m高。拟采用反铲挖掘机配合人工进行开挖，自卸汽车配合挖装运土，在接近基底20cm范围内，由人工辅助开挖修坡、修底。
（3）．涵管施工 1）运输与装卸 涵管在运输、装卸过程中，应采取防碰撞措施，避免管节损坏或产生裂纹。涵管装卸工作必须用经监理工程师批准的吊具进行；除非取得监理工程师的书面许可，不允许用滚板或斜板卸管。存放场地的位置和装卸的操作方法必须经监理工程师认可。 2）施工要求 (1)基础开挖 ①基础开挖应符合图纸要求。当在原有灌溉水流的沟渠修筑时挖临时过水通道保护好灌溉水流。 ②基槽开挖后，应紧接着进行垫层铺设、涵管敷设及基槽回填等作业。如果出现不可避免的耽误，无论是何原因，在施工过程中应采取必要措施，保护基槽的外露面不致破坏。 (2)垫层和基座 砂石垫层应压实到设计要求密实度，其压实度应在90％以上，按重型击实法试验测定，砂垫层应分层摊铺压实，不得有离析现象，否则要重新拌和铺筑。 (3)混凝土基座尺寸及沉降缝应符合设计图纸要求，沉降缝位置应与管节的接缝位置相一致。 (4)管涵基础应按图纸所示或监理工程师的指示，结合土质及路基填土高度设置预留拱度。 (5)钢筋混凝土圆管涵成品质量 ①管节端面应平整并与其轴线垂直；斜交管涵进出水口管节的外端面，应接

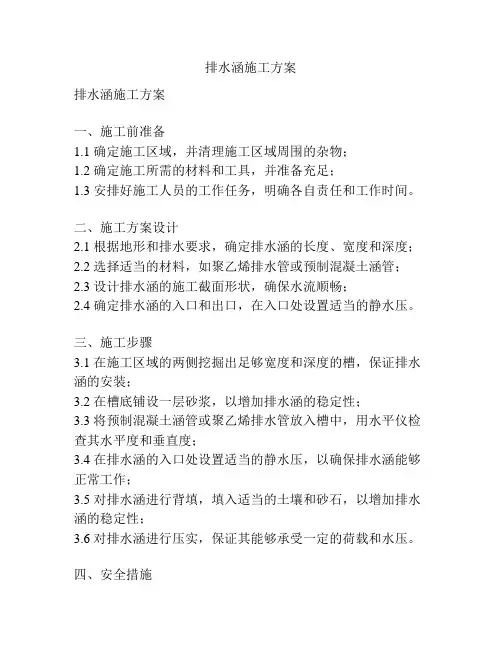

涵管施工方案 一、施工步骤： 1、先按设计位置放样； 2、人工挖土；深度、宽度按设计； 3、安装钢筋砼、涵管，并用M10砂浆勾缝； 4、回填夯实土。 二、涵管施工要点 1、涵管施工流程 施工准备→测量放样→土方开挖→验槽→涵管安装→灌水试验→回填土方→交工验收 2、土方开挖 管槽开挖采用人工开挖，深度、宽度按设计。开挖时根据各条排水沟的走向，从排水沟的下游向上游挖进。施工中注意边坡稳定，及时用潜水泵排除基槽积水，严禁基槽长期泡水。在挖至设计标高时，应及时安排人员进行清除余土，排干沟槽积水，不得使基底暴露过久。若基底土壤已受扰动或超挖，用碎石砂夯实填平。基槽外一米以内不得堆土，同时堆土不得超过1.5米高。 3、涵管施工 ①运输与装卸：涵管在运输、装卸过程中，应采取防碰撞措施，避免管节损坏或产生裂纹。涵管装卸工作必须用经监理工程师批准的吊具进行；除非取得监理工程师的书面许可，不允许用滚板或斜板卸管。存放场地的位置和装卸的操作方法必须
经监理工程师认可。 ②施工要求 基础开挖应符合图纸要求。当在原有灌溉水流的沟渠修筑时挖临时过水通道保护好灌溉水流。 基槽开挖后，应紧接着进行涵管敷设及基槽回填等作业。如果出现不可避免的耽误，无论是何原因，在施工过程中应采取必要措施，保护基槽的外露面不致破坏。 基底应压实到设计要求密实度，其压实度应在90%以上，按重型击实法试验测定。当基底承载力达不到要求时，可采用砂砾石或灰土换填50cm厚。 管涵基底应按图纸所示或监理工程师的指示，结合土质及路基填土高度设置预留拱度。 钢筋混凝土圆管涵成品质量： 管节端面应平整并与其轴线垂直；斜交管涵进出水口管节的外端面，应接斜交角度进行处理。管壁内外侧表面应平直圆滑，如果缺陷小于下列规定时，应修补完善后方可使用；如果缺陷大于下列规定时，不予验收，并应报监理工程师处理。 每处蜂窝面积不得大于30mm×30mm。其蜂窝深度不得超过l0mm。蜂窝总面积不得超过全面积的1%，并不得露筋。管节混凝土强度应符合图纸要求，混凝土配合比、拌和均应符合有关规范要求。管节各部尺寸，不得超过有关规范规定值。 ③圆管涵敷设施工
圆管涵施工方案及施工工艺流程 圆管涵安装完成图圆管涵质量保证体系 圆管涵施工工艺流程图圆管涵安装图 一、工程概况： K0+010涵为1-Φ0.6m钢筋混凝土圆管涵，涵洞与路线成900交角，涵洞长6m, 7.5号浆砌片块石一字墙洞头设计，进口形式为跌水井，出口形式为排水沟。管节为C30钢筋混凝土，管身基础为C15片石混凝土，基坑底采用小型设备夯实。
施工前做好以下准备工作： 1、材料进场及检验 砂、石、水泥、钢筋、石灰等材料已检验合格，材料进场已满足开工需要。 2、对导线点和高程进行复测，经确认无误后进行基础原地面清理放样，打出护桩，标出基坑轮廓线。 3、所需施工人员和机械已进场。 4、安全防护措施，基坑防排水，措施已制定并落实。 5、熟悉施工图纸，编制了施工方案，下达技术交底。 三、施工方案 1.涵洞所用管节在厂家集中预制，现场吊装。 2.涵洞所需砼以及砂浆采用拌和机拌和。
1、基础开挖： 基础采用人工配合机械开挖，用挖掘机按放出的开挖轮廓线从上而下开挖，挖出的土用自卸汽车运走，基底平面尺寸每边宽出结构边线50cm，机械开挖至基底标高以上30cm厚时，停止开挖，向监理工程师报检，待检验合格后，人工修整边坡，开挖剩余30cm厚的基坑土方，平整且夯实基底,然后向监理工程师报检,待地基承载力检验合格后,进行下一步施工。 2、基础施工： 1)基底处理 砂砾垫层回填前先将基顶整平夯实，并控制基顶标高线，根据回填砂砾中部和端部厚度不同，分层进行填筑夯实，砂砾采用质地坚硬的砂砾石，不得含有植物、垃圾等杂质，石子最大粒径不大于50mm，含泥量不大于5%，卵石粒径为 5mm--60mm，级配较好，吸水率不大于5%，施工前先做好砂砾石的配合比试验确定最佳含水量和分层铺设厚度，每层全面均匀夯压4-5遍。 2)注意事项：
涵管施工方案 5.5.1 涵管施工工艺流程 施工准备→测量放样土方开挖→验槽→砖砌竖井安装穿墙管→涵管安装→灌水试验→回填土方→交工验收。 5.5.2 涵管施工方法及技术措施 1．测量放样 涵洞的测量定位放样采用坐标法，沿涵洞的中心线和路基中心线各放设三点，确保位置准确，并报监理工程师审批。 2．土方开挖 本项目工程涵管工程沟槽在路基拓宽开挖结束后进行。管槽开挖采用PCI60小型反铲挖掘机挖沟，结合人工修整，由设计图可知，其基槽深约2.0m左右，可用反铲挖掘机单槽一次性开挖至距设计标高0.3m处，再由人工进行修底修坡。开挖时根据各条排水沟的走向，从排水沟的下游向上游挖进。施工中注意边坡稳定，及时用潜水泵排除基槽积水，严禁基槽长期泡水。在挖至设计标高时，应及时安排人员进行清除余土，排干沟槽积水，做到基槽一开挖立即进行涵沟砌石施工，不得使基底暴露过久，基底设计标高以上30cm厚，不得提前挖除，应在管基施工的同时方可挖除，若基底土壤已受扰动或超挖，用碎石砂夯实填平。基槽外1m以内不得堆土，同时堆土不得超过1.5m高。拟采用反铲挖掘机配合人工进行开挖，自卸汽车配合挖装运土，在接近基底20cm范围内，由人工辅助开挖修坡、修底。 3．涵管施工 1）运输与装卸 涵管在运输、装卸过程中，应采取防碰撞措施，避免管节损坏或产生裂纹。涵管装卸工作必须用经监理工程师批准的吊具进行；除非取得监理工程师的书面许可，不允许用滚板或斜板卸管。存放场地的位置和装卸的操作方法必须经监理工程师认可。 2）施工要求 (1)基础开挖 ①基础开挖应符合图纸要求。当在原有灌溉水流的沟渠修筑时挖临时过水通道保护好灌溉水流。 ②基槽开挖后，应紧接着进行垫层铺设、涵管敷设及基槽回填等作业。如果出现不可避免的耽误，无论是何原因，在施工过程中应采取必要措施，保护基槽的外露面不致破坏。 (2)垫层和基座 砂石垫层应压实到设计要求密实度，其压实度应在90％以上，按重型击实法试验测定，砂垫层应分层摊铺压实，不得有离析现象，否则要重新拌和铺筑。 (3)混凝土基座尺寸及沉降缝应符合设计图纸要求，沉降缝位置应与管节的
涵管施工方案 5.5.1涵管施工工艺流程 施工准备→测量放样土方开挖→验槽→砖砌竖井安装穿墙管→涵管安装→灌水试验→回填土方→交工验收。 5.5.2涵管施工方法及技术措施 1．测量放样 涵洞的测量定位放样采用坐标法，沿涵洞的中心线和路基中心线各放设三点，确保位置准确，并报监理工程师审批。 2．土方开挖 本项目工程涵管工程沟槽在路基拓宽开挖结束后进行。管槽开挖采用PCI60小型反铲挖掘机挖沟，结合人工修整，由设计图可知，其基槽深约2.0m左右，可用反铲挖掘机单槽一次性开挖至距设计标高0.3m处，再由人工进行修底修坡。 开挖时根据各条排水沟的走向，从排水沟的下游向上游挖进。施工中注意边坡稳定，及时用潜水泵排除基槽积水，严禁基槽长期泡水。在挖至设计标高时，应及时安排人员进行清除余土，排干沟槽积水，做到基槽一开挖立即进行涵沟砌石施工，不得使基底暴露过久，基底设计标高以上30cm厚，不得提前挖除，应在管基施工的同时方可挖除，若基底土壤已受扰动或超挖，用碎石砂夯实填平。基槽外1m以内不得堆土，同时堆土不得超过1.5m高。拟采用反铲挖掘机配合人工进行开挖，自卸汽车配合挖装运土，在接近基底20cm范围内，由人工辅助开挖修坡、修底。 3．涵管施工 1）运输与装卸 涵管在运输、装卸过程中，应采取防碰撞措施，避免管节损坏或产生裂纹。
涵管装卸工作必须用经监理工程师批准的吊具进行；除非取得监理工程师的书面许可，不允许用滚板或斜板卸管。存放场地的位置和装卸的操作方法必须经监理工程师认可。 2）施工要求 (1)基础开挖 ①基础开挖应符合图纸要求。当在原有灌溉水流的沟渠修筑时挖临时过水通道保护好灌溉水流。 ②基槽开挖后，应紧接着进行垫层铺设、涵管敷设及基槽回填等作业。如果出现不可避免的耽误，无论是何原因，在施工过程中应采取必要措施，保护基槽的外露面不致破坏。 (2)垫层和基座 砂石垫层应压实到设计要求密实度，其压实度应在90％以上，按重型击实法试验测定，砂垫层应分层摊铺压实，不得有离析现象，否则要重新拌和铺筑。 (3)混凝土基座尺寸及沉降缝应符合设计图纸要求，沉降缝位置应与管节的接缝位置相一致。(4)管涵基础应按图纸所示或监理工程师的指示，结合土质及路基填土高度设置预留拱度。 (5)钢筋混凝土圆管涵成品质量 ①管节端面应平整并与其轴线垂直；斜交管涵进出水口管节的外端面，应接斜交角度进行处理。管壁内外侧表面应平直圆滑，如果缺陷小于下列规定时，应修补完善后方可使用；如果缺陷大于下列规定时，不予验收，并应报监理工程师处理。 ②每处蜂窝面积不得大于30mm×30mm。 ③其蜂窝深度不得超过10mm。 ④蜂窝总面积不得超过全面积的1％，并不得露筋。
涵管工程施工方法 本工程的输水涵管需进行改建进水口及启闭机室、对涵管进行套钢管加固。其施工顺序为： 封堵涵洞进口—→原进水口及启闭机室拆除清理—→绑扎钢筋—→主模及门框埋件—→砼浇筑—→闸门及启闭机安装—→建筑启闭机房—→原涵洞表面清理—→涵管内套钢管及焊接—→回填灌砂浆。 封堵涵洞进口： 利用2005年5月中旬水位低的枯水季特点，在原涵洞上游拦污栅处设临时闸门（闸门经有关设计部门论证），安放闸门前为了减少安放闸门难度，应首先关闭原电站尾水锥型门，以减小水压力，再安放闸门。用闸门止住大部分水流后采用潜水员下水用棉被或其它止水物品塞满闸门及门槽四周，经检验后打开尾水锥型门。如发现有大量漏水则再用潜水员下水堵塞，经过以上处理后，闸门处不可避免仍有少量渗漏。在原涵洞内部门井与栏污栅间一定距离处用袋装粘土设围堰，内设水泵一台以排出闸门渗漏的水，保证涵洞施工干燥。 进水口施工 涵管的进水口为在原有结构施工的钢筋混凝土结构，施工作法为：在完成基层处理后，进行钢筋绑扎和预埋件、模
板安装，并报监理部门批准后进行砼浇筑，砼拌制由拌和站按规范要求进行。砼浇筑施工按浇底板—→侧墙—→梁板的顺序进行。底板、侧墙和梁的砼采用插入式振捣器进行振捣，板采用平板式振捣器振捣，并按规定每台班留取1组砼试块。浇筑完毕后及时进行养护，达到允许强度后拆模。施工采用木模板，其安装保证涵管进口各部构件尺寸的正确，具有足够的承载力、刚度和稳定性，并做到模板构造简单，装拆方便。 在闸门井砼的施工中，由于高度大，一次性浇筑到顶不容易，故称分段、约分3次到顶，浇筑时因高差大，难以振实，故在立侧模时在适当高度（约每2m左右）开设一窗口，以便砼进入，和振捣器插入振捣，当砼浇筑达到窗口对则迅速封堵开口，再从上一开口处下料振捣，所有高差大于2m 的地方浇筑砼下料时均需采用导管。 涵管套钢管施工 在闸门及启闭机安装完成后即可进行涵管内套钢管施工。输水涵管采用内套直径1.9m的钢管进行加固，钢管将委托海南省内有资质的厂家分节制作，每节长度为3m。钢管制作验收合格后运至工地，在涵管的出口处进行拼接，每接好一节即用卷场机往涵管内拉进一节钢管，直至全部钢管套进涵管为止。管节拼接时每隔6m在管壁上和下部各钻一个灌浆孔，焊接好灌浆短管，以备灌浆。 由于钢管壁较薄，因此施工时将在管内加十字木撑，以
钢筋混凝土圆管涵的涵管预制施工工艺和方案，急用！ 2011-10-7 14:14 提问者：陈年老久vbvy | 浏览次数：388次 其他回答共7条 2011-10-7 19:21 F3v680g | 四级 《山东交通科技》2002年04期钢筋砼圆管涵破裂原因与防治 赵新国宋晓辉 【摘要】：通过对圆管涵破裂原因如施工荷载及填筑方法的分析,提出了新的填筑方法及控制施工荷载的方法,就涵管的生产环节质量的控制,提出控制要点。【作者单位】：莒南县公路局山东基建济南黄河大桥管理处 【关键词】：圆管涵破裂施工荷载承载能力控制 【分类号】：U449.83 【DOI】：CNKI:SUN:JTKE.0.2002-04-009 【正文快照】：
引言近几年来，新建公路工程中钢筋砼圆管涵破裂常有发生，不仅使圆管处路基产生不均匀沉降，造成路面的断裂，也为今后的路面正常使用埋下隐患。通过调查，发现钢筋砼圆管涵出现不同程度的破裂、露筋、管断面变形等严重的质量隐患。由于边坡部位填土压力较小且被碾压的机会 1 白冰;减荷条件下上埋式圆形结构物周边土压力分析[J];长江科学院院报;1998年02期 2 阮波,冷伍明,李亮;土压力非线性分布的研究[J];长沙铁道学院学报;2001年04期 3 蒯行成,任毕乔,官邑,凌忠;圆管涵结构有限元分析及加固措施[J];湖南交通科技;2000年04期 4 何艳春;高等级公路圆管涵开裂原因及防治措施[J];湖南交通科技;2002年04期 5 娄奕红,杨虹;钢筋混凝土圆管涵破裂原因分析[J];中外公路;2002年05期 6 周北;快速生产涵管工艺在路网工程中的应用[J];广西交通科技;2001年02期 7 张晓洁,王倩,张一工,华玉文;关于圆管涵管座设计的讨论[J];华东公路;2000年06期 8 林选青;高填土下结构物的竖向土压力及结构设计计算方法[J];土木工程学报;1989年04期 9 冯忠居,黄安录;高等级公路中地下结构物上土压力的有限元分析[J];西安公路交通大学学报;1998年S2期 10 白冰;高填土下刚性结构物竖向土压力减荷方法[J];岩土力学;1997年01期
水库导流涵管封堵施工方案 1.工程概况 **县位于云南省大理白族自治州西部，东西最大横距91.8km，南北最大纵距109km，全县土地总面积4426.2km2。处于大理、保山、怒江三地州结合部，东邻洱源、漾濞县，南靠永平县、保山市，西界泸水县，北接兰坪县、剑川县。县城石门镇距省府昆明574km，距大理州府下关175km，距大保高速公路125km。水库至长新乡政府有12km为乡村公路，与黄(连铺)金(顶)公路相接。工程区位于高海拔山区，交通条件一般。 **水库工程由枢纽工程和输水工程两大部分组成。枢纽工程主要建筑物由大坝、右岸溢洪道和右岸输水隧洞组成，大坝高68.5m，坝顶高程2209.80m，坝顶长度268.9m，坝型采用粘土心墙风化料坝。 **水库总库容1188万m3，水库年供水量1236.6万m3，其中农田灌溉供水1179.2万m3、灌溉面积2.85万亩，解决农村饮水安全供水57.4万m3。2.编制依据 （1）**水库建设工程技施设计文件； （2）**水库建设工程大坝枢纽工程施工图纸； （3）云南缘达建工集团有限公司《**水库建设工程大坝枢纽工程投标文件》； （4）《**水库大坝枢纽工程施工组织设计》；
（5）《**水库防洪度汛方案》 （6）其它有关规范。 3.导流度汛要求 **水库大坝工程导流度汛设计： ①2010年枯季至2010年汛前，利用上游临时围堰堵水，在主河床埋设D1000预应力管进行一期施工导流，2011年汛前需封堵。 ②2011年利用一期度汛坝体挡水，导流输水洞导流。度汛坝体采用粘土斜墙防渗，斜墙顶高程2170.00m，度汛坝顶高程2182.00m，导流输水隧洞底高程2168.231m。度汛标准：5年一遇洪水，最大泄洪量7.56m3/S，单日洪水总量157万m3。度汛要求：2011年4月30前完成高程2182度汛坝体的填筑。 ③2012年以后，二期度汛坝体挡水，导流输水洞导流。度汛标准：10年一遇洪水：最大泄洪量10.6m3/S，单日洪水总量251万m3。 ④施工顺序：一期度汛坝体完成后，封堵导流涵管，继续二期坝体填筑施工。 4、导流涵管封堵前工程形象 根据包罗水库施工导流及度汛设计要求、施工进度计划安排，2011年4月导流涵管封堵前工程施工形象如下： （1）一期度汛坝体填筑已完成，其中粘土斜墙填筑至高程2170.00m，一期度汛坝体风化料填筑至2182.00m高程，一期度汛坝体心墙填筑至2160.96m高程。整个大坝施工已具备设计的2011年度汛条件； （2）导流输水隧洞施工完成，具备过水泄洪条件；
涵洞工程施工方案 本合同段共有涵洞48道。工程量数量大，遍布全线，对土石方施工影响较大，必须精心、组织施工、合理安排施工顺序与路基土石方施工相互结合，相互协调。 涵洞所用水泥为大理水泥厂生产“红塔”牌P.O32.5普硅水泥，砂、块石产自大理董华砂石场，管节采用大理市管节厂预制管节。钢筋选用湖南华菱涟源钢铁有限公司产钢筋。所有材料及成品的质量要求均应符合《公路桥涵施工技术规范》、《公路工程质量检验评定标准》的有关规定，并按要求进行抽样检验。 一、圆管涵 本合同段圆管涵采用Φ800mm结构形式。 1、施工准备 （1）圆管涵开工前，向监理工程师提交本工程详尽的施工组织设计和开工报告，经监理工程师批准后才能施工。 （2）放样：按图纸设计的平面位置，标高，进行施工放样与现场实际情况进行核对，如有不符，立即报告工程师，按工程师的指示办理。 （3）对于影响排水、地方道路通行的，应修建临时排水设施及临时便道。 2、挖基： （1）圆管涵采用反开槽施工。 （2）先将原地面平整压实，填筑到符合要求标高后再进行开挖，
开挖时将基础轴线控制桩延长于基坑外2m加以固定。 （3）基坑应开挖至设计标高或监理工程师指定标高。必要时，最终开挖深度要根据触探或土工试验资料确定。 （4）基坑开挖后应尽快铺设垫层，不得暴露太久。 3、圆管涵施工要求： （1）基础：圆管涵基础为砂砾垫层。 （2）敷设管节：管节安装从下游开始，紧贴于基座上，按正确的轴线和坡度敷设，保持管内清洁无脏物。敷设时，装卸必须采用吊具进行，不允许滚板或斜板卸管。 （3）接缝：接缝宽度不大于2cm，用沥表麻絮填塞接逢内、外侧以形成柔性封闭层，再用两层15cm宽的浸透沥青的油毡包缠接缝部位，涵洞全长范围内设沉降缝与基础一致。 （4）在施工中，承口端先座以干硬性水泥砂浆，在管节套接后再在承口端的环形内塞以砂浆，以便接头部位紧密吻合，并将内壁表面抹平。 （5）回填：经检验圆管涵安装及接缝符合要求后，在管节两侧同时分层回填砂砾等透水性材料于涵管顶面齐平。 二、盖板涵 1、基础施工 基础施工的工序为：施工前准备——基坑开挖——基底检查验收——基础砌筑（或浇筑）——养生——基础验收 （1）施工前准备：基坑开挖前用全站仪精确测量定位，牢固设
4.6 涵管施工 本工程防洪堤纵向埋设穿堤涵管共7处，将堤后排水沟的水排至河内，涵管直径500mm，采用C20钢筋砼管道，穿堤涵管上侧设置逆止阀。 4.6.1 施工工艺 涵管订购→堤身填筑预留缺口→测量定位→基底处理及检测→碎石垫层→基座砼→安装管节→逆止阀安装→回填。4.6.2 施工准备 1、购买涵管 为保证涵管的质量，我单位拟统一在专业生产涵管的公司统一采购。采购前熟读设计图纸，掌握其结构尺寸及技术性能，再向厂家进行交底。厂家在预制涵管的过程中，由项目部指派质检员同监理人员现场监督，并进行各工序质量验收，各工序验收合格后在进入下道工序。混凝土管出厂前，厂家需提供完整的出厂合格资料。 2、堤防填筑至涵洞底高程时，在涵洞的位置预留施工缺口，保证堤防填筑与涵洞施工平行作业。 3、施工前，组织测量放样，复测中线、高程，准确放出基础位置，首先用全站仪准确定出涵洞中心及纵横轴线，并在施工中及时复核。按照设计图纸测量涵洞的位置、方向、长度、孔径。 4.6.3 涵管基础施工 1、基础应施工前整修基坑，测出基底标高，报请监理认可，基础施工时先打好轴线桩，并在桩上标好高度。
2、碎石垫层施工 涵管基础采用20%碎石垫层、后10cm，垫层采用人工回填，振动碾碾压密实，压实到设计规定的压实度。 3、基座砼浇筑 焊管基座的砼采用C15砼，砼采用集中拌和，翻斗车车运输。砼基础施工必须分层浇筑，第一层为涵管底高程以下部分，厚度约为20cm。 第一次基座砼浇筑时，其中涵管接头部分基座砼预留长45cm的缺口。待混凝土涵管安装完成，焊管接头处理完成后，预留缺口以及涵管底高程以上部分基座砼一起浇筑，以便涵管与基座砼结合紧密。第一次基座砼浇筑后，要对下一次浇筑面冲毛处理，保证新老混凝土良好的结合性。 4、混凝土基座应按混凝土施工规范进行，基座尺寸及接缝符合图纸要求，接缝位置应与管节的接缝位置相一致。 4.6.4 管节安装 1、管节吊装在管外避加方木垫块，运输中管节两侧塞上三角木垫，再补以钢丝绳固定，防止管节损坏。安装采用吊车吊装，再用人工进行定位，涵管从下往上安装，使接头面向上游，边装边裹油毛毡，塞沥青麻絮。吊装时注意保护管节端头不被钢丝绳损坏。管节平稳安放在管基上后，摘下钢丝绳，用撬杠缓缓移动直至两管对接，并注意两管接头处内侧管底平顺、不错台，在对接前在接头处铺设二层10cm 宽的油毡，油毡下放一根铅丝，两管对接完成后将油毡用铅丝在接头

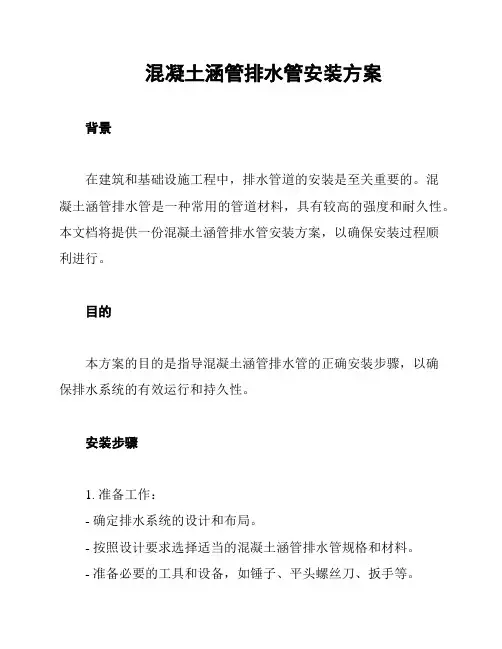

涵管安装施工方案
涵管安装施工方案 一、施工准备 1、技术准备 （1）施工前做好施工图纸的会审，编制施工组织设计及做好技术交底工作。 （2）施工前对现况管线构筑物的平面位置和高程与施工管线的关系，经核实后，将了解和掌握的情况标注在图纸上。 （3）完成施工交接桩、复测工作，并进行护桩及加密桩点布置。 （4）管节的水压试验、砂浆配合比、混凝土配合比试验已完成。 2、施工工艺 3、材料要求 3.1预应力钢筋混凝土管 (1)管材混凝土设计强度等级不得低于40MPa,管道抗渗性能检验压力试验合格，抗裂性能达到抗裂检验压力指标要求。 (2)承口和插口工作面光洁平整，局部凹凸度用尺量不超过2mm，不应有蜂窝、灰渣、刻痕和脱皮现象，钢筋保护层厚度不得超过止胶台高度。 (3)管体内外表面应无露筋、空鼓、蜂窝、裂纹、脱皮、碰伤等
缺陷，保护层不得有空鼓、裂纹、脱落。管体外表面应有标记，应有出厂合格证，注明管材型号、出厂水压试验的结果、制造及出厂日期、厂质检部门签章。 3.2水泥：采用强度等级32.5以上的硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥。水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其它必要的性能指标进行取样复试，其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB 175)等的规定。 当对水泥质量有怀疑或水泥出广超过3个月时，在使用前必须进行复试，并按复试结果使用。不同品种的水泥不得混合使用。 3.3砂、石料：采用坚硬、洁净、级配良好的天然砂、石，含泥量不得大于2%。砂、石的品种、质量应符合国家现行标准《普通混凝土用砂质量标准及检验方法》(JGJ 52)的要求，进场后按有关规定进行取样试验合格。 3.4机具设备 （1）设备：根据埋设管线直径大小，选择适宜的汽车吊、挖掘机、自卸载重汽车、机动翻斗车、运输车辆、推土机、压路机、振动夯、蛙式打夯机、切管机、发电机、倒链、手拉葫芦、千斤顶、钢筋弯曲机、钢筋切断机、卷扬机、吊具、管堵、空气压缩机等。 （2）工具：振动棒、浆筒、刷子、铁抹子、弧形抹子、盒尺、角尺、水平尺、线坠、铅笔、扳手、钳子、螺丝刀、錾子、手
涵管工程施工工艺及方法 （一）涵管施工流程 施工准备→测量放样→土方开挖→验槽→砖砌竖井安装穿墙管→涵管安装→灌水试验→回填土方→交工验收 （二）土方开挖 本标道路涵管工程沟槽在路基拓宽开挖结束后进行。管槽开挖采用PC—160小型反铲挖掘机挖沟，人工结合修整，由设计图可知，其基槽深约2.O米左右，可用反铲挖掘机单槽一次性开挖至距设计标高O.3m处，再由人工进行修底修坡。开挖时根据各条排水沟的走向，从排水沟的下游向上游挖进。施工中注意边坡稳定，及时用潜水泵排除基槽积水，严禁基槽长期泡水。在挖至设计标高时，应及时安排人员进行清除余土，排干沟槽积水，做到基槽一开挖立即进行涵沟砌石施工，不得使基底暴露过久，基底设计标高以上30cm厚，不得提前挖除，应在管基施工的同时方可挖除，若基底土壤已受扰动或超挖，用碎石砂夯实填平。基槽外一米以内不得堆土，同时堆土不得超过l.5米高。拟采用反铲挖掘机配合人工进行开挖，自卸汽车配合挖装运土，在接近基底20cm范围内，由人工辅助开挖修坡、修底。 （三）涵管施工 1、运输与装卸： 涵管在运输、装卸过程中，应采取防碰撞措施，避免管节损坏或产生裂纹。涵管装卸工作必须用经监理工程师批准的吊具进行；除非取得监理工程师的书面许可，不允许用滚板或斜板卸管。存放场地的位置和装卸的操作方法必须经监理工程师认可。 2、施工要求 （1）基础开挖：基础开挖应符合图纸要求。当在原有灌溉水流的沟渠修筑时挖临时过水通道保护好灌溉水流。基槽开挖后，应紧接着进行垫层铺设、涵管敷设及基槽回填等作业。如果出现不可避免的耽误，无论是何原因，在施工过程中应采取必要措施，保护基槽的外露面不致破坏。 （2）垫层和基座：砂垫层应压实到设计要求密实度，其压实度应在90％L以上，按重型击实法试验测定，砂垫层应分层摊铺压实，不得有离析现象，否则要重新拌和铺筑。灰土作垫层时，混合料的配合比设计，承包人应在施工前报监理工程

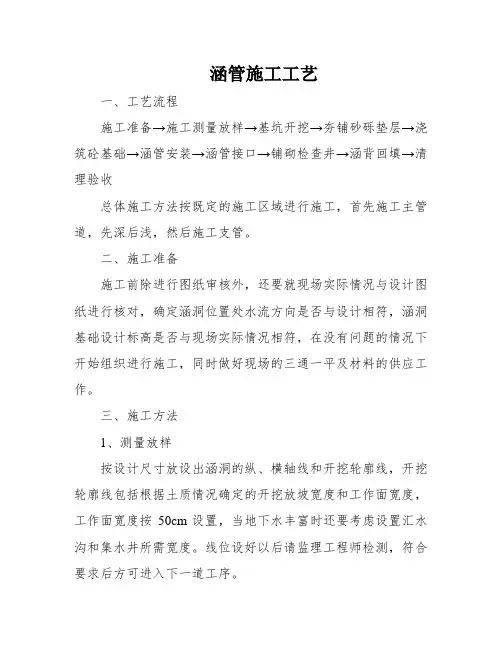

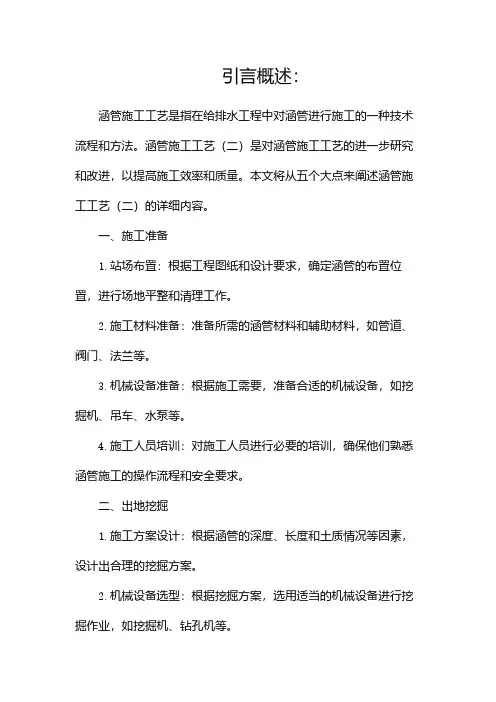

涵管施工工艺 涵管施工工艺 一、工艺流程 施工准备→施工测量放样→基坑开挖→夯铺砂砾垫层→浇筑砼基础→涵管安装→涵管接口→铺砌检查井→涵背回填→ 清理验收 总体施工方法按既定的施工区域进行施工，首先施工主管道，先深后浅，然后施工支管。 二、施工准备 施工前除进行图纸审核外，还要就现场实际情况与设计图纸进行核对，确定涵洞位置处水流方向是否与设计相符，涵洞基础设计标高是否与现场实际情况相符，在没有问题的情况下开始组织进行施工，同时做好现场的三通一平及材料的供应工作。 三、施工方法 1、测量放样 按设计尺寸放设出涵洞的纵、横轴线和开挖轮廓线，开挖轮廓线包括根据土质情况确定的开挖放坡宽度和工作面宽度，工作面宽度按50cm设置，当地下水丰富时还要考虑设置汇水沟和集水井所需宽度。线位设好以后请监理工． 涵管施工工艺 程师检测，符合要求后方可进入下一道工序。
