什么是红外辐射红外热像仪及其工作原理

1.红外热成像技术红外成像技术作为一门新技术，在电力设备运行状态检测中有着无比的优越性。

红外成像是以设备的热状态分布为依据对设备运行状态良好与否进行诊断，它具有不停运、不接触、远距离、快速、直观地对设备的热状态进行成像。

由于设备的热像图是设备运行状态下热状态及其温度分布的真实描写，而电力设备在运行状态下的热分布正常与否是判断设备状态良好与否的一个重要特征。

因此采用红外成像技术可以通过对设备热像图的分析来诊断设备的状态及其隐患缺陷。

2.什么是红外热像图一般我们人眼能够感受到的可见光波长为：0.38—0.78微米。

通常我们将比0.78微米长的电磁波，称为红外线。

自然界中，一切物体都会辐射红外线，因此利用探测器测定目标本身和背景之间的红外线差，可以得到不同的红外图像，称为热图像。

同一目标的热图像和可见光图像是不同，它不是人眼所能看到的可见光图像，而是目标表面温度分布图像，或者说，红外热图像是人眼不能直接看到目标的表面温度分布，变成人眼可以看到的代表目标表面温度分布的热图像。

3.红外热像仪的原理热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，热图像的上面的不同颜色代表被测物体的不同温度。

红外热像仪的非接触式测温方式，能够在不影响轧辊工作的同时测量其实时温度，并随时采取降温措施。

红外热像仪的原理4.红外热成像的特点自然界所有温度在绝对零度（-273℃）以上的物体，都会发出红外线，红外线（或称热辐射）是自然界中存在最为广泛的辐射。

大气、烟云等吸收可见光和近红外线，但是对3~5微米和8~14微米的红外线却是透明的。

因此，这两个波段被称为红外线的“大气窗口”。

我们利用这两个窗口，可以在完全无光的夜晚，或是在烟云密布的恶劣环境，能够清晰地观察到前方的情况。

5.在线式红外热像仪采用红外热成像技术，探测目标物体的红外辐射，并通过光电转换、信号处理等手段，将目标物体的温度分布图像转换成视频图像的设备，我们称为红外热像仪。

红外线热成像仪的原理红外线热成像仪是一种非接触式的温度测量仪器，其原理基于物体的红外辐射特性。

红外线热成像仪利用光学系统将物体的红外辐射聚焦到探测器上，然后通过电子系统处理信号，最终在显示器上呈现物体的热图像。

一、红外辐射原理所有物体都会发出红外辐射，这是由于物体内部的微观粒子的振动和运动产生的。

温度越高，物体发出的红外辐射的强度越高。

红外线热成像仪通过测量物体发出的红外辐射强度来推断物体的温度。

二、工作原理红外线热成像仪由光学系统、探测器和电子系统三部分组成。

1.光学系统光学系统的作用是将目标物体的红外辐射聚焦到探测器上。

它通常由透镜或反射镜组成，具有过滤和聚焦的功能。

通过过滤器，光学系统只允许特定波长的红外辐射进入，以减少其他干扰信号的影响。

2.探测器探测器是红外线热成像仪的核心部分，负责接收和测量目标物体的红外辐射。

探测器通常由一系列的热电偶或热电阻组成，能够将红外辐射转换为电信号。

探测器的性能决定了红外线热成像仪的灵敏度和精度。

3.电子系统电子系统负责处理探测器输出的信号，将其转换为可显示的图像。

电子系统通常包括放大器、信号处理器和显示器等组件。

放大器将探测器输出的微弱电信号放大，信号处理器对信号进行进一步处理和修正，最后在显示器上呈现目标物体的热图像。

三、特点及应用红外线热成像仪具有非接触、快速、高精度和高灵敏度等特点，广泛应用于军事、工业、医疗等领域。

在军事领域，红外线热成像仪用于夜视侦查和瞄准目标；在工业领域，红外线热成像仪用于设备故障检测和产品质量检测；在医疗领域，红外线热成像仪用于疾病诊断和治疗监测。

总之，红外线热成像仪是一种基于物体红外辐射特性的温度测量仪器，其工作原理主要包括光学系统、探测器和电子系统三部分。

由于具有非接触、快速、高精度和高灵敏度等特点，红外线热成像仪在军事、工业、医疗等领域得到了广泛应用。

随着技术的不断发展，红外线热成像仪的应用前景将更加广阔。

热成像摄像机的工作原理热成像摄像机，又称红外热像仪，是一种能够捕捉和显示物体红外辐射的设备。

它通过感应和记录物体的红外辐射热量，将其转化为可见的图像，从而实现对热量分布的观测和分析。

热成像摄像机的工作原理十分复杂，本文将详细介绍其工作原理及其应用。

一、红外辐射与热成像1. 红外辐射红外辐射是指处于可见光的紫外辐射和微波辐射之间的电磁波辐射，其波长范围大约为0.75至1000微米。

与可见光相比，红外辐射在大气中传输能力更强，不受光线干扰，能够穿透烟尘、雾霾和一些非金属材料。

2. 热辐射物体在温度高于绝对零度时都会发射热辐射，即红外辐射。

热辐射的强度和波长分布与物体的温度密切相关，因此可以通过检测物体的红外辐射来测量其表面温度。

二、1. 红外传感器热成像摄像机包含一个称为红外传感器的关键部件。

红外传感器由一系列微小的测温点组成，每个测温点都可以测量被观测物体上对应的区域的温度。

红外传感器的数量和管理密度决定了热成像摄像机的分辨率。

2. 红外辐射感应当热成像摄像机对准一物体时，被观测物体会发射红外辐射，部分红外辐射会进入热成像摄像机的镜头。

镜头具有红外透过性，在红外光谱范围内允许红外辐射通过。

3. 红外辐射转换进入镜头的红外辐射经过透镜等光学元件的聚焦和转换，会被聚集到红外传感器上的测温点上。

红外传感器通过测量红外辐射的强度并将其转换为电信号，进一步处理。

4. 红外图像生成热成像摄像机将红外传感器测得的电信号转换为数字信号，并根据信号的大小和颜色编码生成一张红外图像。

图像中的每个像素点代表了一个测温点的温度，颜色的变化则用来显示不同温度区域的热分布。

5. 图像显示热成像摄像机将生成的红外图像通过内置的显示屏或输出接口进行显示。

用户可以直接观察并分析得到的红外图像，了解物体的热量分布情况。

三、热成像摄像机的应用1. 电力行业热成像摄像机在电力行业中广泛应用，用于检测电力设备的温度异常。

通过对电力设备进行红外图像扫描，可以及时发现异常热点，预防火灾和设备故障。

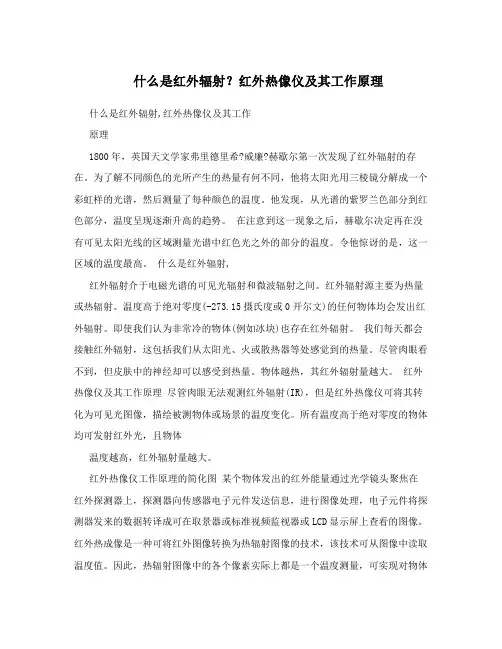

什么是红外辐射？红外热像仪及其工作原理什么是红外辐射,红外热像仪及其工作原理1800年，英国天文学家弗里德里希?威廉?赫歇尔第一次发现了红外辐射的存在。

为了解不同颜色的光所产生的热量有何不同，他将太阳光用三棱镜分解成一个彩虹样的光谱，然后测量了每种颜色的温度。

他发现，从光谱的紫罗兰色部分到红色部分，温度呈现逐渐升高的趋势。

在注意到这一现象之后，赫歇尔决定再在没有可见太阳光线的区域测量光谱中红色光之外的部分的温度。

令他惊讶的是，这一区域的温度最高。

什么是红外辐射,红外辐射介于电磁光谱的可见光辐射和微波辐射之间。

红外辐射源主要为热量或热辐射。

温度高于绝对零度(-273.15摄氏度或0开尔文)的任何物体均会发出红外辐射。

即使我们认为非常冷的物体(例如冰块)也存在红外辐射。

我们每天都会接触红外辐射，这包括我们从太阳光、火或散热器等处感觉到的热量。

尽管肉眼看不到，但皮肤中的神经却可以感受到热量。

物体越热，其红外辐射量越大。

红外热像仪及其工作原理尽管肉眼无法观测红外辐射(IR)，但是红外热像仪可将其转化为可见光图像，描绘被测物体或场景的温度变化。

所有温度高于绝对零度的物体均可发射红外光，且物体温度越高，红外辐射量越大。

红外热像仪工作原理的简化图某个物体发出的红外能量通过光学镜头聚焦在红外探测器上，探测器向传感器电子元件发送信息，进行图像处理，电子元件将探测器发来的数据转译成可在取景器或标准视频监视器或LCD显示屏上查看的图像。

红外热成像是一种可将红外图像转换为热辐射图像的技术，该技术可从图像中读取温度值。

因此，热辐射图像中的各个像素实际上都是一个温度测量，可实现对物体表面温度的非接触式测量。

红外热像仪的构造类似于一台数码摄像机。

主要组件包括一个将红外辐射对准探测器的镜头，以及用于处理并显示热信号和热图像的软件和电子设备。

红外热像仪探测器红外热像仪探测器并非摄像机和数码相机常用的一种电荷耦合装置，而是一个微米大小像素的焦平面阵列探测器(FPA)，由各种对红外波长敏感的材料制成。

红外成像仪原理
红外成像仪是一种通过红外辐射探测和成像的设备。

其原理是利用物体发出的红外辐射来获取目标物体的图像信息。

当物体被加热时，其分子和原子会产生热运动，从而产生红外辐射。

红外成像仪利用此辐射，并将其转换成电信号，然后将其转化为热图像，从而实现对物体的探测和成像。

红外成像仪主要由红外探测器、光学系统和图像处理系统组成。

红外探测器是核心部件，其中最常用的是热电偶探测器和半导体探测器。

当红外辐射通过光学系统到达红外探测器时，探测器会将辐射转换为电信号。

然后，电信号经过放大和处理后，可以得到目标物体的热图像。

最后，通过图像处理系统对热图像进行处理，得到清晰的红外图像，这样可以实现对目标物体的探测和成像。

红外成像仪具有广泛的应用领域，例如军事、安防、消防、航空等。

在军事上，可以用于探测和追踪敌方目标；在安防中，可以用于夜视、监控和边境防控；在消防中，可以用于发现和定位火灾；在航空上，可以用于检测飞机表面的温度变化等。

通过红外成像仪，可以实现对红外辐射的探测和成像，为各个领域的应用提供有效的支持。

热像仪的工作原理
热像仪是一种能够检测和量化物体表面温度的仪器。

它利用红外线辐射原理进行工作。

热像仪内部包括一个红外传感器、一个光学系统以及一个信号处理器。

当物体表面产生热能并发射红外线时，红外传感器会接收到红外辐射并转换成电子信号。

随后，光学系统会将红外辐射聚焦并将其投射在红外传感器上。

通过红外传感器接收到的不同温度区域的红外辐射信号，信号处理器会将其转换成图像。

这些图像会显示出物体表面的温度分布情况，即热图。

热图中的颜色会根据物体不同部分的温度而有所变化，通常使用热色谱来表示不同温度区域。

热像仪的工作原理基于物体发射红外辐射的特性。

所有的物体都会以一定强度发射红外辐射，其强度与物体的温度相关，即温度越高，辐射强度越大。

热像仪利用红外传感器接收这种辐射并将其转换成可视化的图像，进而实现对物体表面温度的检测和定量分析。

热像仪在许多领域中具有广泛的应用，包括建筑、电力、安防、医疗等。

它可以用于识别建筑物的热漏点、检测电路的热异常、监测人体的体温变化等。

由于其非接触性和实时性的优势，热像仪被认为是一种非常有效的工具，能够帮助人们发现潜在的问题和隐患。

红外热像仪的原理和应用1. 红外热像仪的原理红外热像仪是一种能够将对象的红外辐射转化为可视化图像的设备。

它利用红外辐射能够通过物体的特性，通过红外探测器将这些辐射转化为电信号，再通过电子元件将电信号转化为可视化图像。

红外热像仪的原理主要包括以下几个方面：1.1 热辐射：物体在温度高于绝对零度时，会发出热辐射。

热辐射的强度和频率分布与物体的温度有关。

1.2 探测器：红外热像仪的探测器通常采用半导体材料，如铟锗（InSb）、铟镉锌（InGaAs）等。

这些材料具有对红外波长辐射的敏感性。

1.3 光学系统：红外热像仪的光学系统主要包括透镜、滤光片和光学轴等。

透镜用于聚集红外辐射，滤光片则可以屏蔽非红外波段的辐射，并通过光学轴将红外辐射传输到探测器上。

1.4 信号处理：红外热像仪的信号处理主要包括信号放大、滤波、数字化和图像处理等。

通过这些信号处理，可以将红外辐射转化为可视化的图像。

2. 红外热像仪的应用红外热像仪的应用广泛，涵盖了许多领域。

以下是红外热像仪常见的应用场景：2.1 工业检测红外热像仪在工业领域中被广泛应用于机械设备的故障检测和预防维护。

通过检测机器设备表面的温度分布，可以快速识别出异常热点，从而及时预警并采取相应的维修措施，避免机器设备的停机造成的损失。

2.2 建筑热损失检测红外热像仪可以检测建筑物的热损失情况，帮助用户识别出建筑物中的热能漏失，从而进行相应的绝热处理，提高建筑物的能源效率。

2.3 消防安全红外热像仪可用于火灾的早期探测，能够快速发现火源和烟雾，并生成可视化的热像图，帮助消防人员定位和扑灭火源，提高灭火效率和安全性。

2.4 医学诊断红外热像仪在医学领域中被用于进行体温测量、血液灌注的观察等。

通过观察人体或动物的红外辐射，可以快速检测出体温的异常变化以及血液供应的情况，提供诊断参考。

2.5 安全监控红外热像仪在安全监控领域中常用于夜视和隐蔽监控等。

它可以将物体的红外辐射转化为可视化图像，提供夜间监控的能力，并通过隐蔽的方式进行监控，更好地保护安全。

红外热像仪的工作原理
红外热像仪是一种探测目标物体的红外辐射能量分布情况的仪器，它可以将被测目标的红外辐射能量分布图形转变成图像显示在红外成像屏幕上，并可以对被测目标进行温度测量。

红外热像仪是一种高科技、高智能的多功能仪器，具有非接触、分辨率高、功耗低、抗干扰能力强等特点，在机械设备检修过程中能够快速准确地发现机械设备存在的故障，及时避免了机械设备发生重大事故。

下面我们就来了解一下红外热像仪的工作原理吧！
红外线是一种可见光，它不像可见光那样在可见光谱范围内具有光波的一切特性，而是具有不可见光所没有的波谱特性。

在红外线波段，物体发出的红外线能量相当于可见光能量的10倍
以上，甚至比可见光还要强得多。

这是因为物体的原子和分子等内部有大量的电子在高速旋转着，这些电子在旋转过程中会辐射出大量的红外线，这些红外线被人眼接收后，人就能看到物体发出的红外线了。

同时，人也能感觉到这种红外线带来的温度差异。

红外热像仪就是利用红外探测器把这种差异转化成图像显示出来。

—— 1 —1 —。

红外热像仪工作原理
红外热像仪（Infrared thermal imager）是一种可以将物体的红
外辐射能量转化为可见图像的设备。

它通过感知物体发出和传输的红外线辐射，然后将红外辐射转化为热图，进而生成可见的热像。

红外热像仪的工作原理可以概括为以下几个步骤：
1. 接收红外辐射：红外热像仪通过一个红外探测器接收来自物体的红外辐射波段，一般范围在3~14μm之间。

2. 辐射传输：物体发出的红外辐射会经过传输介质（例如空气）传输到红外热像仪的镜头。

3. 透镜聚焦：红外热像仪的镜头会聚焦红外辐射在红外探测器上。

透镜的设计可以使得光束汇聚于探测器上的一个点，以提高检测的精度。

4. 信号转换：红外探测器将接收到的红外辐射转换为电信号。

红外辐射的能量会导致探测器中的导电材料发生温度变化，产生电阻变化，进而转化为电信号。

5. 信号处理：红外热像仪将接收到的电信号进行放大、滤波和数字化处理，以提高信号的质量和可视化效果。

6. 热图生成：通过对接收到的信号进行处理和分析，红外热像仪能够将红外辐射转化为可见的热图。

热图上的不同颜色代表着不同温度的物体，可以直观地显示出物体的热分布情况。

总的来说，红外热像仪工作的基本原理就是利用红外辐射和温度之间的关系，通过专用的探测器接收和转换红外辐射，并将其转化为可见的热图，从而实现对物体的热分布和温度变化的检测和观测。

这种技术在军事、医疗、安防、建筑和工业等领域有着广泛的应用。

红外热像仪工作原理
红外热像仪，也叫热成像仪，是一种用来检测物体表面温度的仪器。

它可以检测物体表面温度，并将温度变化转换成图像，以便更加直观的查看物体的温度分布情况。

红外热像仪的工作原理可以概括为：首先，它接收物体反射的红外辐射，然后将接收到的红外辐射转换为电脉冲，最后，将其转换成可视图像，从而显示出物体表面温度的分布情况。

红外热像仪的原理主要是利用黑体原理，即物体在热辐射的作用下，会发射不同的红外辐射。

这些红外辐射的强弱取决于物体的温度，越高的温度发射的辐射越强，越低的温度发射的辐射越弱。

红外热像仪接收到的红外辐射强度与物体的表面温度成正比。

红外热像仪的优点：红外热像仪可以快速、非接触地检测物体表面温度，并将温度变化以图像的形式直观地显示出来，这样可以大大提高检测效率。

它还可以用于检测隐藏在物体表面以下的温度变化，从而进行更为精确的检测。

红外热像仪也可以用于环境监测，可以用来检测地表温度，从而为气候变化研究提供有效信息。

红外热像仪在工业、农业、环境监测等领域都有很广泛的应用，它可以检测物体表面温度，并可以将温度变化转换为图像，这样能更加直观地查看物体的温度分布情况，为工业、农业、环境监测等领域提供更多的便利。
