服务器Raid配置和驱动安装过程详解一电子教案

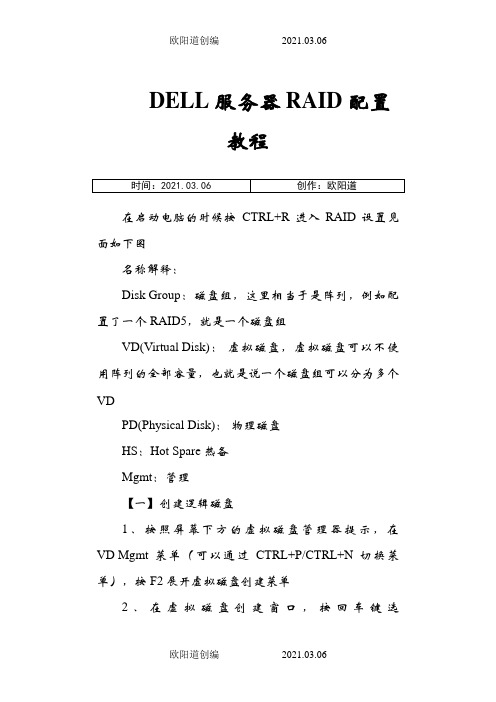

DELL服务器RAID配置教程在启动电脑的时候按CTRL+R 进入 RAID 设置见面如下图名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID 级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

VD Name根据需要设置，也可为空。

注：各RAID级别最少需要的硬盘数量，RAID0=1，RAID1=2，RAID5=3，RAID10=4，RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings处，按空格键开启（禁用）高级设置。

IBM服务器_RAID配置和系统安装IBM服务器RAID配置和系统安装将服务器的连接线连接好，等服务器自检完成后开机。

会出现如图界面：按Ctrl+H键进入RAID卡信息界面：选择Start进入RAID配置界面我这里是用了四块硬盘（选择：Configuration Wizard）下面是三个选择（Clear Configuration清晰的配置）、（NewC onfiguration新的配置）、（Add C onfiguration添加配置）。

我们在这里选择默认的选择Add C onfiguration点击NEXT进行下一步。

这里有两个选择：（manual Configuration手动配置）（automaticconfiguration自动配置），我这里选择的是manual Configuration 手动配置点击NEXT进行下一步。

把Drives区里的硬盘按住Ctrl键用鼠标全部选择上，点击(Add To Array添加到数组)添加到Drives Grooups区内如图：点击NEXT进行下一步。

选择阵列卡的模式，点击Add to SPAN，添加到Span内如图：点击NEXT进行下一步。

这里是RAID模式的选择RAID 0 、RAID 1、RAID 5，我怎里选择的是RAID 5。

点击(Accept接受)点击NEXT进行下一步。

这里选择Yes完成之后会出现这个界面，注意这是一个虚拟驱动器，直接点击Next就可以，点击NEXT进行下一步。

点击Yes，保存这个配置点击Yes完成后会出现以下几个选择：（fast initialize快速初始化）、（slow initialize缓慢的初始化）、（check consistency检查一致性）、（properties内容任意）、（set boot drive (current=NCNE) 设置启动驱动）这里我选择的是：fast initialize快速初始化，点击Go。

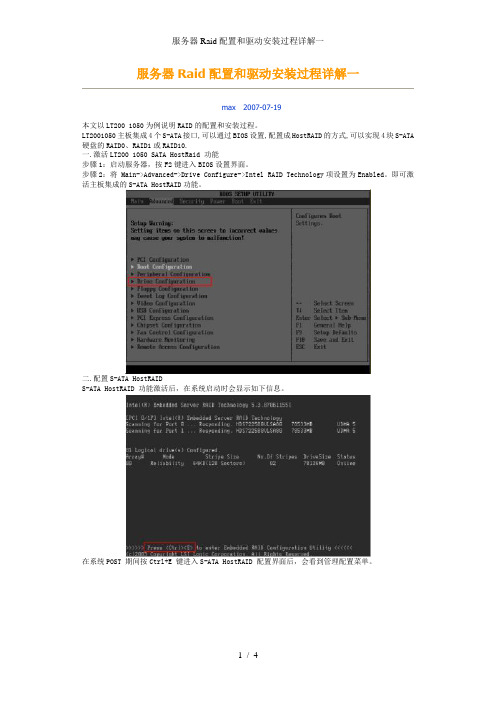

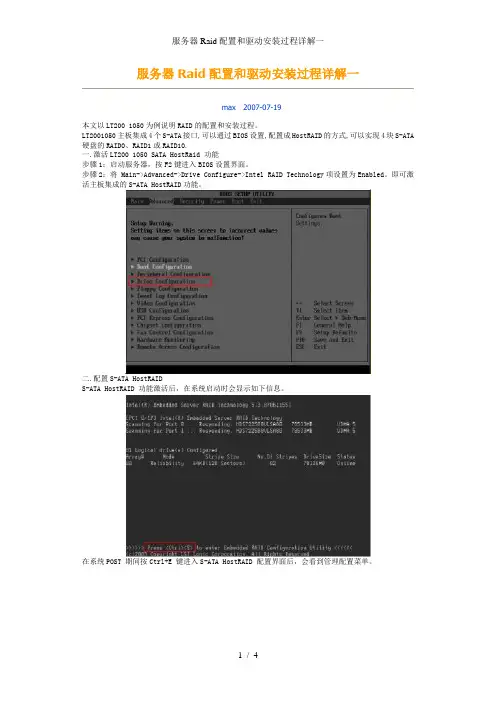

服务器Raid配置和驱动安装过程详解一
max2007-07-19
本文以LT200 1050为例说明RAID的配置和安装过程。

LT2001050主板集成4个S-ATA接口,可以通过BIOS设置,配置成HostRAID的方式,可以实现4块S-ATA 硬盘的RAID0、RAID1或RAID10.
一.激活LT200 1050 SATA HostRaid 功能
步骤1：启动服务器，按F2键进入BIOS设置界面。

步骤2：将 Main->Advanced->Drive Configure->Intel RAID Technology项设置为Enabled。

即可激活主板集成的S-ATA HostRAID功能。

二.配置S-ATA HostRAID
S-ATA HostRAID 功能激活后，在系统启动时会显示如下信息。

在系统POST 期间按Ctrl+E 键进入S-ATA HostRAID 配置界面后，会看到管理配置菜单。

1. 在Configure 菜单中选择Easy Configuration 选项并按回车键，进入硬盘选择界面；
2. 在硬盘选择界面按上下键选择硬盘，并按空格键选择硬盘；
3. 选择完用于创建阵列的硬盘后，按F10 键进入Select Configurable Arrays 界面，按空格键选择创建阵列的类型；
4. 选择完阵列类型后按F10 后系统会要求设置RAID，选择阵列的类型、模块大小等；
5. 选择完后在Accept 选项上回车，RAID 设置完成；
6. 完成RAID 设置后，会出现提示是否保存设置，选择Yes 回车；
7. 最后按Esc 退出阵列操作界面，并按Ctrl+Alt+Del 重启；。

Dell R900 RAID配置与系统安装一、RAID分类RAID即存储阵列（Redundant Arrays of Independent Disks，RAID）,有“独立磁盘构成的具有冗余能力的阵列”之意.实际应用中最常见的是RAID0/RAID1/RAID5和RAID10。

由于在大多数场合，RAID5包含了RAID2-4的优点，所以RAID2-4基本退出市场。

二、DELL R900配置RAID1.为什么创建RAID当硬盘连接到阵列卡（RAID）上时，操作系统将不能直接看到物理的硬盘，因此需要创建成一个一个的被设置为RAID0,1和5等的逻辑磁盘（也叫容器），这样系统才能够正确识别它。

【逻辑磁盘Logic Drive）、容器(Container)或虚拟磁盘(Virtual Drive)均表示一个意思，他们只是不同阵列卡产商的不同叫法。

】2.创建逻辑磁盘的方式一般有两种方式创建RAID：➢使用阵列卡本身的配置工具，即阵列卡的BIOS；➢使用第三方提供的配置工具去实现对阵列卡的管理（如使用DELL公司提供的引导工具SBUU，但此工具配置RAID的功能比使用阵列卡本身的工具较弱化，建议开始系统部署前，在阵列卡PERC的BIOS控制台就配好阵列）3.DELL R900配置RAID1)创建RAID启动服务器，当出现“Press <ctrl><R> to Run Configuration Utility”提示时，按下“Ctrl+r”，准备进行RAID配置。

先检查确认硬盘都处于"Ready"状态，高亮选中需要配置的PERC卡，按F2，在弹出菜单里选择"Create New VD"来创建新阵列（这里称为VD: Virtual Disk）在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

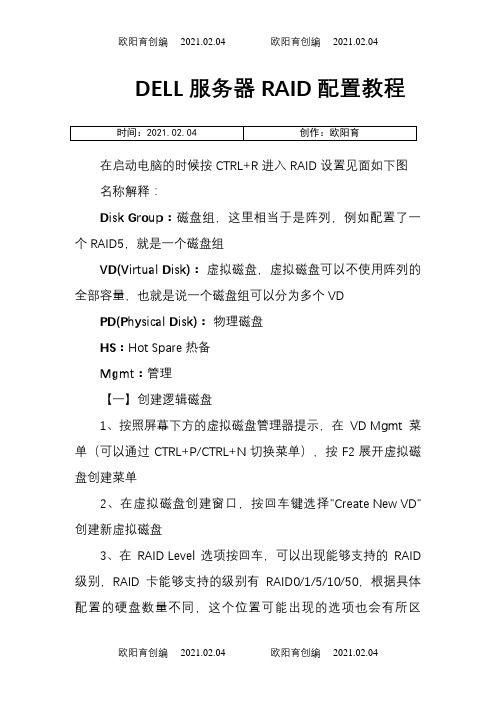

DELL服务器RAID配置教程在启动电脑的时候按CTRL+R 进入RAID 设置见面如下图名称解释：Disk Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual Disk)：虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical Disk)：物理磁盘HS：Hot Spare 热备Mgmt：管理【一】创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create New VD”创建新虚拟磁盘3、在RAID Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic Settings的VD Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD Size 栏，VD Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD Mgmt创建（可以参考第13步，会有详细说明）。

VD Name根据需要设置，也可为空。

注：各RAID级别最少需要的硬盘数量，RAID0=1，RAID1=2，RAID5=3，RAID10=4，RAID50=65、修改高级设置，选择完VD Size后，可以按向下方向键，或者Tab键，将光标移至Advanced Settings 处，按空格键开启（禁用）高级设置。

张峰系统及应用 07-02 61552 0DELL R720安装图文版1、开机之后按F11进入BIOS设置2、进入BIOS设置后，在进入system setup，选择下面第一个system bios3、下面选择bios模式，当磁盘空间大于2T的时候选择UEFI模式，当磁盘空间小于2T的时候选择BIOS模式，这个对后面的安装设置很重要的，至于下面的enable和disable是干什么的我就不知道了。

然后就选择右下角的back4、下面选择yes就行了5、下面就是系统重启界面了6、下面就又进入到了开机界面，选择F107、选择F10之后进入Lifecycle controller，如下图8、选择OS部署9、选择之后看到下面界面：10、下面就选择直接转至OS部署，因为这里服务器出厂时已经做好了RAID，所以这里就无需再配置RAID了11、下面第一步12、接着第二步，选择操作系统13、选择好操作系统之后，可能要等待几分钟14、接着第三步选择引导模式，这里就与之前“3”里面选择有关了，重复一遍：当磁盘空间大于2T的时候选择UEFI模式，当磁盘空间小于2T的时候选择BIOS 模式15、由于我本次安装的磁盘打下是小于2T的，所以选择的是BIOS模式，下面第四步，插入操作系统盘16、擦如操作系统介质后，点击下一步会有如图界面出现：17、然后到第五步点击完成重启18、下面由重启19、下面就进入到windows的安装界面了20、直接点下一步21、选择安装系统的版本，win svr 2008 R2版本的选择enterprise的，而2012的选择datacenter带有GUI的服务器版本，然后点击下一步22、下面勾选“我接受许可条款‘，这里不接受连下一步都点击不了，然后再点击下一步，进入下面选择系统盘界面23、选择”驱动器选项“，给磁盘做个分区，分出C盘即可，剩余空间可以再系统安装好之后在磁盘管理里面再分配，好了之后选择下一步24、下面等着就好了，大概会花个几分钟的25、这个过程当中会重启几次，知道安装好为止，然后输入密码26、点击完成，会出现下面界面：27、按那三个键就进入输入密码界面28、进去之后就是桌面，大功告成29、30。

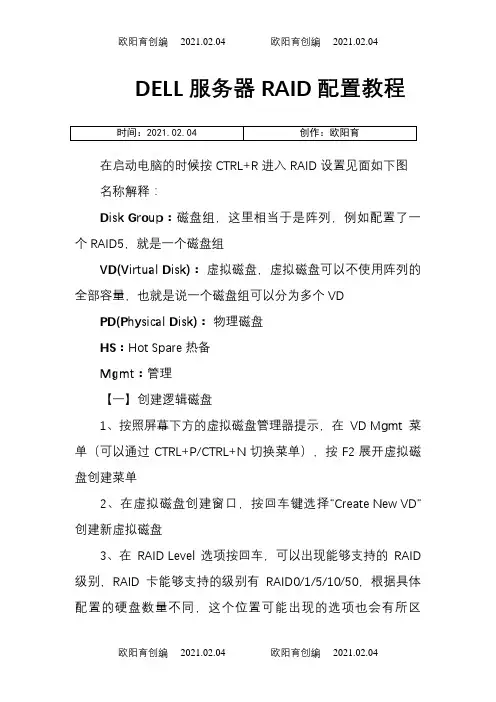

DELL服务器RAID配置教程在启动电脑的时候按CTRL+R 进入RAID 设置见面如下图名称解释：Disk?Group：磁盘组，这里相当于是阵列，例如配置了一个RAID5，就是一个磁盘组VD(Virtual?Disk)：?虚拟磁盘，虚拟磁盘可以不使用阵列的全部容量，也就是说一个磁盘组可以分为多个VDPD(Physical?Disk)：?物理磁盘HS：Hot?Spare?热备Mgmt：管理【一】创建逻辑磁盘1、按照屏幕下方的虚拟磁盘管理器提示，在VD?Mgmt菜单（可以通过CTRL+P/CTRL+N切换菜单），按F2展开虚拟磁盘创建菜单2、在虚拟磁盘创建窗口，按回车键选择”Create?New?VD”创建新虚拟磁盘3、在RAID?Level选项按回车，可以出现能够支持的RAID级别，RAID卡能够支持的级别有RAID0/1/5/10/50，根据具体配置的硬盘数量不同，这个位置可能出现的选项也会有所区别。

选择不同的级别，选项会有所差别。

选择好需要配置的RAID级别（我们这里以RAID5为例），按回车确认。

4、确认RAID级别以后，按向下方向键，将光标移至Physical?Disks列表中，上下移动至需要选择的硬盘位置，按空格键来选择（移除）列表中的硬盘，当选择的硬盘数量达到这个RAID级别所需的要求时，Basic?Settings 的VD?Size中可以显示这个RAID的默认容量信息。

有X标志为选中的硬盘。

选择完硬盘后按Tab键，可以将光标移至VD?Size栏，VD?Size可以手动设定大小，也就是说可以不用将所有的容量配置在一个虚拟磁盘中。

如果这个虚拟磁盘没有使用我们所配置的RAID5阵列所有的容量，剩余的空间可以配置为另外的一个虚拟磁盘，但是配置下一个虚拟磁盘时必须返回VD?Mgmt创建（可以参考第13步，会有详细说明）。

VD?Name根据需要设置，也可为空。

注：各RAID级别最少需要的硬盘数量，RAID0=1，RAID1=2，RAID5=3，RAID10=4，RAID50=65、修改高级设置，选择完VD?Size后，可以按向下方向键，或者Tab键，将光标移至Advanced?Settings 处，按空格键开启（禁用）高级设置。

一、调整BIOS设置：1.打开SATARAID。

开机按F2键进入Bios界面,选Advanced――>ATA Controller Configuration 把Configure SATA as RAID,设置为Enabled，即打开sata raid功能，然后按F10键保存并退出。

2.开启SASRAID。

(仅用于S5000vsasas主板)按F2进入BIOS,在Advanced选项, 选择ATA Controller Configuration,找到Configure SAS as SW RAID项,设为是Enabled即开启SASRAID功能。

注：在BIOS第一项Main选项，Quite Boot 默认为Enabled，打开状态，（开机显示intel LOGO)为了方便进行BIOS的各项配置,可先关闭,等全部配置完成后,再开启。

s3000系列分为LSI和Intel Matrix Storage两种模式，两种RAID，所以RAID 驱动也不相同,不能通用。

在配置RAID5时可使用INTEL模式。

S5000系列配置RAID5需要加RAIDKEY。

二、配置RAID。

在BIOS调整后开机会看到"按Ctrl+E"的提示，根据提示进入RAID配置界面，进行配置。

1.选择new configuration；2.按空格键选定硬盘为ONLIN A00-0X状态。

3.按F10,进入下一步再次按下空格键把"select configutable array(s)"菜单中的红色部分选项设置为<SPAN-1>的状态。

4.再次按一下F10,显示可以配置RAID等级，这里我们根据需要配置。

5.然后直接选择Accept同意配置，按回车键提示保存配置；6.保存后回到主菜单，在Initialize项可看到配置的RAID，状态为ONLINE。

按ESC退出，提示按ctrl+Alt+Del重启，RAID配置完成三、安装RAID驱动1.设置光驱引导。
