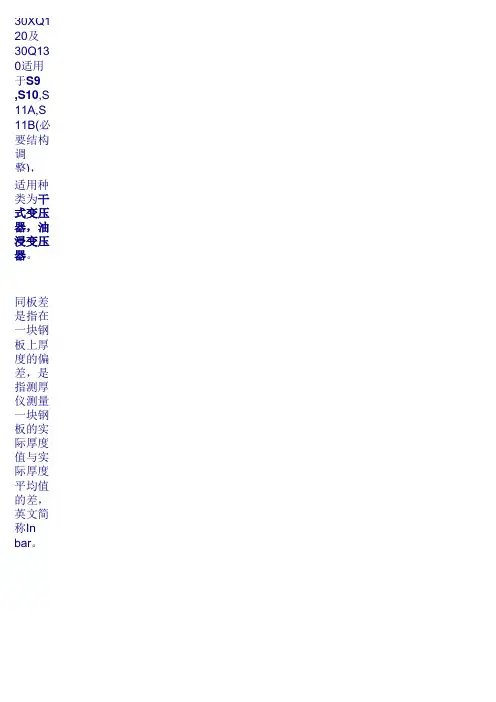

30XQ120及30Q130适用于S9 ,S10,S11A,S11B(必要结构调整)，适用种类为干式变压器，油浸变压器。
同板差是指在一块钢板上厚度的偏差，是指测厚仪测量一块钢板的实际厚度值与实际厚度平均值的差，英文简称In bar。
同板差是指在一块钢板上厚度的偏差，指在同一张钢板上任意两点之间的厚度差的最大值。
同板差就是根据纵向厚度和横向厚度两种检验结果确定的。
它是检验同一张钢板上厚度差是否符合公差标准要求的一项指标。
在生产中板带钢的厚度是根据其中心点处的厚度波动加以控制的，出厂时也只作纵向厚度检验。
对于轧后还要进行焊接或继续加工的钢板，如造船、锅炉、桥梁及冲压用钢板等，除了作纵向厚度检验外，还要作横向厚度检验。
1同一张钢板上任意两点之间的厚度差的最大值使用测厚仪测几个点后（点的数量越多当然越精确），用最大值减去最小值得出的差值1.》硅钢基础知识（含义、分类、牌号表示方法、涂层）硅钢silicon steel含硅量0.5％～4.8％的铁硅合金。
是电工领域广泛使用的一种软磁材料。
电工用硅钢常轧制成标准尺寸的大张板材或带材使用，俗称硅钢片，广泛用于电动机、发电机、变压器、电磁机构、继电器电子器件及测量仪表中。
硅是钢的良好脱氧剂，它与氧结合，使氧转变为稳定的不为碳还原的SiO2，避免了因氧原子掺杂而使铁的晶格畸变。
硅在α铁中成为固溶体后使电阻率增加，同时有助于将有害杂质碳分离出来。
因此，一般含杂质的铁加入硅后能提高磁导率、降低矫顽力和铁损。
但含硅量增加又会使材料变硬变脆，导热性和韧性下降，对散热和机械加工不利，故一般硅钢片的含硅量不超过4.5％。
硅钢片分冷轧、热轧两种，使用较多的是冷轧硅钢片。
冷轧硅钢片沿轧制方向有优良的磁性能，不仅在强磁场中具有高饱和磁通密度和低铁损，而且在弱磁场中也有良好的磁性(初始磁导率大)。
这是由于冷轧工艺过程使钢片中杂质含量降低，并在钢片中造成粗大晶粒，致使磁导率增大，磁滞损耗减小。
冷轧硅钢基础知识一、产品知识1、基本概念冷轧硅钢：分为含硅量小于0.5%和0.5-6.5%硅钢两类；铁损：铁芯在不小于50HZ频率下，被交变磁场磁化时消耗的无效电能，也称交变损耗，单位是W/KG。
硅钢铁损包括磁滞损耗（Ph），涡流损耗（Pe）和反常损耗（Pa）。
影响电工钢铁损的因素：化学成分的影响Si+Al可以提高电阻率，降低涡流损耗。
应尽量降低钢中有害元素C、S、N、O等的含量。
织构的影响在无取向电工钢中，（100）面织构高，Ph和P15低；（111）和（112）织构强度越大，铁损越高，磁感越低。
杂质、夹杂物和内应力晶粒尺寸随着晶粒的长大，晶界数量减少，畴壁移动的阻力减小，磁滞损耗降低；另一方面，随着晶粒的长大，磁畴尺寸增大，涡流损耗增加。
因此，为了降低总的铁损，应有一个合适的临界晶粒尺寸。
钢板厚度钢板表面状态发电设备、压缩机电机、EI片行业：根据产品要求通常需要二次退火来提高磁性能，主要降低铁损指标；磁感应强度：铁芯单位截面积上通过的磁力线数，也称磁通密度，单位是T。
叠装系数：一定量的电工钢板叠片的理论体积与在一定压力下测定的实际体积之比，以百分数表示。
磁实效：铁磁材料的磁性随时间而变化的现象。
磁导率：磁感应强度与磁场强度的比，μ=B/H磁滞伸缩：铁磁材料在居里温度下发生自发磁化时或在外磁场中磁化时，它的长度和体积都发生微小变化，这种现象为磁滞伸缩。
磁弹性能：铁磁材料在磁化时由于磁滞伸缩产生了弹性应力。
磁畴结构：铁磁材料在居里温度以下，在单晶体或多晶体中晶体内形成很多小区域，每个小区域内的原子磁矩沿特定方向排列，呈现均匀的自发磁化。
这种自发磁化的小区域成为磁畴。
磁滞损耗：单位体积的铁磁体在磁化一周时，由于磁滞的原因而损耗能量，这成为磁滞损耗（Wh）。
涡流损耗：在交变磁场中反复磁化时，由于磁通量的反复变化，在环绕磁通量的变化方向上出现感应电动势，因此出现涡流效应。
屈服强度:材料产生屈服现象时的最小应力值称为屈服强度，用符号σs (MPa)表示。
五金知识：矽钢片--------------------------------------------------------------------------------来源: 发布日期：电工用硅钢薄板俗称矽钢片或硅钢片。
顾名思义，它是含硅高达0.8％-4.8％的电工硅钢，经热、冷轧制成。
一般厚度在1mm以下，故称薄板。
硅钢片广义讲属板材类，由于它的特殊用途而独立一分支。
电工用硅钢薄板具有优良的电磁性能，是电力、电讯和仪表工业中不可缺少的重要磁性材料。
（1）硅钢片的分类A、硅钢片按其含硅量不同可分为低硅和高硅两种。
低硅片含硅2.8％以下，它具有一定机械强度，主要用于制造电机，俗称电机硅钢片；高硅片含硅量为 2.8％-4.8％，它具有磁性好，但较脆，主要用于制造变压器铁芯，俗称变压器硅钢片。
两者在实际使用中并无严格界限，常用高硅片制造大型电机。
B、按生产加工工艺可分热轧和冷轧两种，冷轧又可分晶粒无取向和晶粒取向两种。
冷轧片厚度均匀、表面质量好、磁性较高，因此，随着工业发展，热轧片有被冷轧片取代之趋势(我国已经明确要求停止使用热轧硅钢片，也就是前期所说的＂以冷代热＂)。
（2）硅钢片性能指标A、铁损低。
质量的最重要指标，世界各国都以铁损值划分牌号，铁损越低，牌号越高，质量也高。
B、磁感应强度高。
在相同磁场下能获得较高磁感的硅钢片，用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅钢片、铜线和绝缘材料等。
C、叠装系数高。
硅钢片表面光滑，平整和厚度均匀，制造铁芯的叠装系数提高。
D、冲片性好。
对制造小型、微型电机铁芯，这点更重要。
E、表面对绝缘膜的附着性和焊接性良好。
F、磁时效G、硅钢片须经退火和酸洗后交货。
（一）电工用热轧硅钢薄板（GB5212-85）电工用热轧硅钢薄板以含碳损低的硅铁软磁合金作材质，经热轧成厚度小于1mm的薄板。
电工用热轧硅钢薄板也称热轧硅钢片。
热轧硅钢片按其合硅量可分为低硅（Si≤2.8％）和高硅（Si≤4.8％）两种钢片。
硅钢片普及知识(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--硅钢（silicon steel）含硅量％～％的铁硅合金。
是电工领域广泛使用的一种软磁材料。
电工用硅钢常轧制成标准尺寸的大张板材或带材使用，俗称硅钢片，广泛用于电动机、发电机、变压器、电磁机构、继电器电子器件及测量仪表中。
硅是钢的良好脱氧剂，它与氧结合，使氧转变为稳定的不为碳还原的SiO2，避免了因氧原子掺杂而使铁的晶格畸变。
硅在α铁中成为固溶体后使电阻率增加，同时有助于将有害杂质碳分离出来。
因此，一般含杂质的铁加入硅后能提高磁导率、降低矫顽力和铁损。
但含硅量增加又会使材料变硬变脆，导热性和韧性下降，对散热和机械加工不利，故一般硅钢片的含硅量不超过％。
硅钢片分冷轧、热轧两种，使用较多的是冷轧硅钢片。
冷轧硅钢片沿轧制方向有优良的磁性能，不仅在强磁场中具有高饱和磁通密度和低铁损，而且在弱磁场中也有良好的磁性(初始磁导率大)。
这是由于冷轧工艺过程使钢片中杂质含量降低，并在钢片中造成粗大晶粒，致使磁导率增大，磁滞损耗减小。
硅钢片的主要品质特性有铁损值、磁通密度、硬度、平坦度、厚度均匀性、涂膜种类及冲片性等。
以下针对各项品质特性加以说明。
1.铁损值硅钢片在某一特定频率的交流磁场下，磁化到特定的磁通密度时，每单位重量之硅钢片所损失的能量，称为铁损值。
通常所用的交流磁场频率为50或60赫兹，而所达到的磁通密度通常为或特斯拉。
常用的铁损值单位是每公斤或每磅硅钢片所损失的瓦特值，用Watt/kg或Watt/lb表示。
硅钢片的铁损值来源包括磁滞损、涡电流损和异常涡电流损三部份。
硅钢片在磁化的过程中，会产生磁滞的现象。
磁滞损即为B-H磁滞曲线所包涵的面积。
硅钢片的涡电流损起源于在交流变化的磁场，因法拉第定理的影响，硅钢片内部产生诱导电压，依照奥姆定律，电压在硅钢片内部引起诱导电流，进而造成硅钢片的焦耳热，这项能源损失称为涡电流损。
硅钢（silicon steel）含硅量0.5％～4.8％的铁硅合金。
是电工领域广泛使用的一种软磁材料。
电工用硅钢常轧制成标准尺寸的大张板材或带材使用，俗称硅钢片，广泛用于电动机、发电机、变压器、电磁机构、继电器电子器件及测量仪表中。
硅是钢的良好脱氧剂，它与氧结合，使氧转变为稳定的不为碳还原的SiO2，避免了因氧原子掺杂而使铁的晶格畸变。
硅在α铁中成为固溶体后使电阻率增加，同时有助于将有害杂质碳分离出来。
因此，一般含杂质的铁加入硅后能提高磁导率、降低矫顽力和铁损。
但含硅量增加又会使材料变硬变脆，导热性和韧性下降，对散热和机械加工不利，故一般硅钢片的含硅量不超过4.5％。
硅钢片分冷轧、热轧两种，使用较多的是冷轧硅钢片。
冷轧硅钢片沿轧制方向有优良的磁性能，不仅在强磁场中具有高饱和磁通密度和低铁损，而且在弱磁场中也有良好的磁性(初始磁导率大)。
这是由于冷轧工艺过程使钢片中杂质含量降低，并在钢片中造成粗大晶粒，致使磁导率增大，磁滞损耗减小。
硅钢片的主要品质特性有铁损值、磁通密度、硬度、平坦度、厚度均匀性、涂膜种类及冲片性等。
以下针对各项品质特性加以说明。
1.铁损值硅钢片在某一特定频率的交流磁场下，磁化到特定的磁通密度时，每单位重量之硅钢片所损失的能量，称为铁损值。
通常所用的交流磁场频率为50或60赫兹，而所达到的磁通密度通常为1.5或1.7特斯拉。
常用的铁损值单位是每公斤或每磅硅钢片所损失的瓦特值，用Watt/kg或Watt/lb表示。
硅钢片的铁损值来源包括磁滞损、涡电流损和异常涡电流损三部份。
硅钢片在磁化的过程中，会产生磁滞的现象。
磁滞损即为B-H磁滞曲线所包涵的面积。
硅钢片的涡电流损起源于在交流变化的磁场，因法拉第定理的影响，硅钢片内部产生诱导电压，依照奥姆定律，电压在硅钢片内部引起诱导电流，进而造成硅钢片的焦耳热，这项能源损失称为涡电流损。
根据古典电磁学理论，涡电流损和钢片的厚度、电阻系数、磁通密度和频率有关。
目录关于硅钢的类型及性能←一、关于硅钢的类型及性能←二、硅钢板主要用语说明三我国硅钢片牌号表示方法（无取向）←三、我国硅钢片牌号表示方法（无取向）四、我厂的硅钢线的简易的工艺流程及简图和生产规规格←五、退火炉段←六、炉喉←七、炉内保护气体吹扫←八、炉压与脱碳的关系（对炉压差要有整体认识）←九、设备运行的视频←十、硅钢检验一、关于硅钢的类型及性能一关于硅钢的类型及性能←1、电工钢板的类别）无取向硅钢结晶不带方向性←（1）、无取向硅钢结晶不带方向性.自由排列的产品。
对所有的磁性特性致自由排列的产品。
对所有的磁性特性一致机机转机材所以用在发电机、电动机等旋转机铁芯材料及电源变压器、稳压器、小型静止电气上使用。
←（2）、取向硅钢通过特殊制作工艺结晶用个方向轧制方向排列大幅结晶用一个方向（轧制方向）排列，大幅提高特性。
←取向性硅钢板的用途轧制方向的磁性特性好，但轧制方向以外的磁性特性相对差最大限度体现轧制方向特性的各种变压器，磁放大器等和静止电气铁芯材料来使用.大型旋转机也有使用的时候。
大型旋转机也有使用的时候（3）、晶向）晶向硅钢板取向无取向硅钢板◈轧制方向磁性好◈所有方向磁性均匀、硅钢的性能要求2硅钢的性能要求←A、铁损低。
质量的最重要指标，世界各国都以铁损值划分牌号铁损越低牌号越高质量也高损值划分牌号，铁损越低，牌号越高，质量也高。
←B、磁感应强度高。
在相同磁场下能获得较高磁感片用制机或变压器铁体积的硅钢片，用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅钢片、铜线和绝缘材料等。
叠装系数高矽钢片表面光滑平整和厚度均←C、叠装系数高。
矽钢片表面光滑，平整和厚度均匀，制造铁芯的叠装系数提高。
←D、冲片性好。
对制造小型、微型电机铁芯，这点更重要。
←E、表面对绝缘膜的附着性和焊接性良好。
二、硅钢板主要用语说明铁损←1、铁损)硅钢板呈现产品特性重要的尺度在铁芯磁化过←1) 硅钢板呈现产品特性重要的尺度。
硅钢片铁磁材料解释说明以及概述1. 引言1.1 概述硅钢片是一种铁磁材料，具有良好的磁导率和低磁滞损耗特性。
它通常由特殊冷轧硅钢带制成，通过精确的制备工艺可以获得优异的电磁性能。
因此，硅钢片在电力工业中广泛应用于电机、变压器和发电设备等领域。
1.2 文章结构本文将首先对硅钢片进行定义与特点的介绍，包括其材料成分、物理特性以及相关技术参数。
然后，我们将详细讨论硅钢片的制备工艺，包括冷轧过程和热处理过程等关键步骤。
接下来，我们将探讨硅钢片在电力工业中的应用领域，并列举一些典型案例进行分析。
随后，我们将解释硅钢片作为铁磁材料的优势和特点，并探讨其在电力工业中与其他铁磁材料相比具有竞争优势的原因。
最后，我们将总结硅钢片作为铁磁材料的重要性，并展望未来硅钢片及铁磁材料的发展方向。
1.3 目的本文旨在为读者全面介绍硅钢片和铁磁材料的相关知识。
通过对硅钢片特性、制备工艺和应用领域的分析，希望能够深入理解硅钢片作为一种重要的铁磁材料在电力工业中的作用和价值。
此外，我们还将探讨硅钢片未来可能面临的挑战，并提出一些发展方向和建议，以促进硅钢片及铁磁材料技术的进步和应用的拓展。
这将有助于推动电力工业的发展并促进能源利用效率的提高。
2. 硅钢片：2.1 定义与特点：硅钢片，也称为电工钢或硅钢，是一种特殊的冷轧非晶质铁磁合金材料。
它由约6.5%的硅和少量的铝、碳、锰等元素组成。
硅钢片具有低磁导率和高电阻率的特点，并且在磁化和去磁化过程中表现出较低的能量损耗。
此外，硅钢片还具有优异的导电性能和高饱和磁感应强度。
2.2 制备工艺：制备硅钢片的关键步骤是在原料中控制合适的添加剂含量，并通过冷轧、退火等加工工艺来形成非晶质结构。
这些工艺操作可以有效地提高硅钢片的电阻率和降低磁滞损耗。
2.3 应用领域：由于其优越的磁性能和电性能，硅钢片广泛应用于电力设备行业。
主要应用包括变压器、发电机、电动机以及其他感应器件。
由于硅钢片具有低损耗和高效率的特点，它被广泛用于提高能源转换效率和降低能源消耗。
硅钢片基本知识稀土永磁材料（钕铁硼NdFeB）按生产工艺不同分为以下三种：（1）烧结钕铁硼（Sintered NdFeB）——（烧结钕铁硼永磁体经过气流磨制粉后冶炼而成，矫顽力值很高，且拥有极高的磁性能，其最大磁能积(BHmax)高过铁氧体(Ferrite)10倍以上。
其本身的机械性能亦相当之好，可以切割加工不同的形状和钻孔。
高性能产品的最高工作温度可达200摄氏度。
由於它的物质含量容易导致锈蚀，所以根据不同要求必须对表面进行不同的凃层处理。
(如镀Zn,Ni,Au,Epox y等)。
非常坚硬和脆、有高抗退磁性、高成本/性能比例、不适用于高工作温度）。
（2）粘结钕铁硼（Bonded NdFeB）——粘结钕铁硼是将钕铁硼粉末与树脂、塑胶或低熔点金属等粘结剂均匀混合，然后用压缩、挤压或注射成型等方法制成的复合型钕铁硼永磁体。
产品一次成形，无需二次加工、可直接做成各种复杂的形状。
粘结钕铁硼的各个方向都有磁性，可以加工成钕铁硼压缩模具和注塑模具。
精密度高、磁性能极佳、耐腐蚀性好、温度稳定性好。
（3）注塑钕铁硼（Zhusu NdFeB）——有极高之精确度、容易制成各向异性形状复杂的薄壁环或薄磁体。
磁屏蔽要采用高磁导率的软磁材料。
钕铁硼、橡胶磁是永磁材料，不能用作磁屏蔽罩；永磁铁氧体也不能作磁屏蔽罩。
运动磁场是指动态磁场的话，就需要电阻较大的材料，频率较低的话，采用硅钢片效果不错，频率高的话，就用软磁铁氧体好了。
三种充磁方式1、不饱和充磁是指是指在磁化时，能量达不到饱和充磁的95%以上，这种充磁是可逆的，即随着时间和外力磁场的变化，磁石的剩磁会逐步下降，这种充磁方式只在一般工作场合使用。
2、饱和充磁：是指充磁能量达到磁性材料，磁化特性拐点所需的能量，一般为磁性材料内禀矫顽力(或剩磁)的1.5倍(临界拉量)-2倍，通常取2倍，此种方式可以使磁石饱和充磁，在一般情况下不会发生退磁现象。
3、过饱和充磁是指充磁能量超过磁性材料磁化特性拐点所需的能量，一般力磁性材料内禀矫顽力的3倍，由于磁性材料特性，磁石的表面磁场在达到饱和后,随外加磁化能量的提高，只有微量变化。
冷轧晶粒取向、无取向磁性钢带标准1、范围本标准规定了晶粒取向、无取向磁性钢带（片）的牌号、磁特性、尺寸、外形、力学性能、工艺特性和检验方法等。
本标准适用于磁路结构中使用的、带有绝缘涂层的全工艺冷轧取向和无取向磁性钢带（片）。
2、引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会修订，使用本标准和各方应探讨使用下列标准最新版本的可能性。
228-87 金属拉伸试验方法235-88 金属反复弯曲试验方法（厚度等于或小于3薄板及带材）247-87 钢板和钢带验收、包装、标志及质量证明书的一般规定2522-88 电工钢片（带）层间电阻、涂层附着性、迭装系数测试方法3076-82 金属薄板（带）拉伸试验方法3655-92 电工钢片（带）磁、电和物理性能测量方法6397-86 金属拉伸试验试样13789-92 单片电工钢片（带）磁性能测量方法3、定义和牌号表示方法3.1定义3.1.1标准比总铁损当磁感应强度随时间按正弦规律变化，其峰值为某一标定值，变化频率为某一标定频率时，单位质量的铁芯在温度20℃时所有消耗的功率定为标准比总铁损（简称标准铁损或铁损），单位为3.1.2标准磁感应强度温度为20℃，铁芯试样从退磁状态，在标定频率下磁感应强度按正弦规律变化，当交流磁场的峰值达到某一标定值时，铁芯试样磁感的峰值为标准磁感强度（简称磁感应强度或磁感），单位为T3.1.3弯曲次数弯曲次数是用肉眼观察到基体金属上第一次出现裂纹前反复弯曲的次数，它代表了材料的延展性。
3.2牌号表示方法4、分类本标准中的磁性钢带（片）分为取向和无取向两大类，每类按最大铁损和材料的公称厚度分成不同牌号。
5、技术要求5.1磁特性5.1.1磁感取向钢在800交变磁场（峰值），频率为50时，规定的最小磁感值B800（峰值）应符合表1的规定无取向钢在5000交变磁场（峰值），频率为50时，规定的最小磁感值B5000（峰值）应符合表2的规定5.1.2铁损取向钢在磁感为1.7T、频率为50时，规定的最大铁损P1.7应符合表1的规定。
无取向钢在磁咸为1.5T、频率为50时，规定的最大铁损P1.5应符合表2的规定表1、取向钢磁特性的工艺特性表2 无取向钢磁特性和工艺特性5.2尺寸、外形5.2.1厚度离边部不小于15所测钢带的厚度允许偏差，横向厚度差，取向钢应符合表3的规定，无取向钢应符合表4的规定5.2.2宽度钢带应剪边交货。
剪边交货钢带的宽度允许偏差，取向钢应符合表3的规定，无取向钢应符合表4的规定。
根据客户要求，经供需双方协议，无取向钢亦可不剪边交货5.2.3长度长度是指由钢带剪切成的钢片长度。
钢片长度一般为2000，经供需双方协议，也可是宽度的倍尺。
取向钢和无取向钢长度允许偏差应分别符合表3和表4的规定。
表4 无取向钢带（片）的尺寸允许偏差5.2.4不平度（平面度）钢片的不平度取向钢不大于1.5%，无取向钢不大于2.0%。
5.2.5镰刀弯钢带的镰刀弯，每2000不大于1.05.2.6毛刺钢带（片）剪边毛刺不大于0.05，对于再分条交货的钢带（片），不大于0.10 5.3力学性能根据需方要求，经供需双方协议，无取向钢带（片）的力学性能应符合表5的规定5.4工艺特性5.4.1密度表1和表2中的密度值是测量磁性和迭装系数的参数5.4.2迭装系数迭装系数应符合表1和表2的规定5.4.3弯曲次数取向钢带（片）纵向试样弯曲次数的最小值应符合表1的规定。
无取向钢带（片）的横向试样弯曲次数的最小值应符合表2的规定5.4.4绝缘涂层各牌号钢带（片）均应涂敷绝缘涂层。
绝缘涂层应能耐绝缘漆、变压器油、机器油等的侵蚀，附着性良好。
取向钢的绝缘涂层应能经受住消除应力退火，消除应力退火前后所测钢板的绝缘涂层电阻最小值尽可能符合供需双方协议。
6、一般要求6.1供货形式6.1.1钢片以箱供货，钢带以卷供货。
箱、卷的重量应符合订货协议。
协议中无特殊要求时、卷重不大于3t,钢卷内径为510±206.1.2每卷钢带原则上由一条钢带卷成，个别卷允许由同一牌号，同一尺寸的2条以上钢带卷成一卷，每条长不小于200m，中间接头采用对接，且要有明显标志。
6.1.3钢卷卷绕时边部应卷整齐，并应充分卷紧，在自重下不应塌卷6.2表面质量6.2.1钢带（片）表面应光滑、不得有妨碍使用的锈蚀、孔洞、重皮、折印、气泡、分层等缺陷。
钢带如有少量上述缺陷不能切除时，可带缺陷交货，但应有标志6.2.2钢带（片）表面允许有不影响使用的缺陷、如涂层条斑、擦痕、未起皮的钢质不良，以及在厚度偏差范围内的少量结疤、麻点、凹坑、凸包和划痕等。
6.2.3绝缘涂层应有良好的附着性，在剪切和卷绕使用时不应有明显脱落。
7、检验7.1概述按本标准签订的供货合同，检验项目是指表1和表2中所列和铁损和磁感。
如有特殊要求的检验项目，应在合同中注明。
一般以一个生产卷为一个验收组批：产品以纵切卷或以卷切成片交货时，所提供的验收性能为生产卷组批上的测试结果。
7.2试样选择每一验收组批应取测试试样。
试样应在钢卷的风、外圈离端部不小于3m处截取通过合理安排测试顺序，同一套试样可用于测试不同的特性。
7.3试样制备7.3.1磁性试样磁性试样的制备应分别符合3655或13789的规定7.3.2力学性能试样厚度小于0.50的钢带（片），测试试样应符合3076的规定，厚度大于等于0.50的钢带（片），测试试样应符合6379的规定7.3.3工艺特性7.3.3.1迭装系数试样测试试样应符合2522的规定7.3.3.2时效无取向试样在200℃炉温中均热48h，取向试样在150℃炉温中均热120h。
时效后的铁损值也应符合表1和表2的规定。
注：是否时效，根据含碳量由供方决定。
7.4测试方法对于每一种规定的特性，每一验收组批（卷）应进行测试。
测试温度23℃±5℃，相对湿度小于80%。
7.4.1铁损和磁感铁损和磁感的测试可按13789测试，也可按3655测试。
若按3655测试时，允许用0.5方圈测试，其试样重量为0.5左右。
测试的铁损和磁感值均为精确到小数点后2位，第3位铁损值非零进1，磁感值非零舍去。
7.4.2尺寸、外形7.4.2.1厚度和长度钢带（片）的厚度用0.01精度的千分尺在离边部不小于15的任何地方测量。
钢片长度在平行于中心线处测量。
7.4.2.2宽度宽度在垂直于钢带（片）的中心线处测量。
7.4.2.3不平度将钢片自由地放在平台上，除钢片本身重量外，不施加任何压力，用直尺进行测量，测量最大波（全波）的高度h和波长工L，不平度等于（）×100% 7.4.2.4镰刀弯用直尺紧靠钢带的凹侧边，测量直尺与侧边的最大距离7.4.2.5毛刺高度用千分尺测量钢带（片）的剪切处和钢带（片）内侧处的厚度，以两者厚度差计算毛刺高度。
7.4.3力学性能厚度小于0.50的钢带（片）的抗拉强度和伸长率按3076测试，厚度大于等于0.50的钢带（片）的抗拉强度和伸长率按228测试。
7.4.4工艺特性7.4.4.1迭装系数迭装系数的测试按2522测试7.4.4.3弯曲次数弯曲次数的测试按235测试，以两片试样最小值作为测试结果7.5复验复验规则应符合247规定8、包装、标志和质量证明书8.1包装、标志钢带（片）的包装、标志应符合247的规定8.2质量证明书交货的钢带（片）应附有质量证明书，应注明：a、标准编号；b、供方名称（或厂标）；c、需方名称；d、合同号；e、卷、箱号；f、产品名称、牌号、尺寸；g、重量；h、产品名称、牌号、尺寸；i、磁性和其它协议中规定的测试结果。
晶粒取向硅钢薄带1、主题内容与适用范围本标准规定了产品的分类、技术要求、试验方法、检验规则、包装和标志等。
本标准适用于制造工作频率在400以上的各种电源变电器、脉冲变压器、磁放大器、变换器等铁芯用的晶粒取向硅钢薄带。
2、引用标准2521 冷轧电工钢带（片）3657 软磁合金直流磁性性能测量方法10129 电工钢片（带）中频磁性能测量方法3、产品分类3.1符合和代号16表示晶粒取向硅钢薄带的牌号。
D——“电”字汉语拼音的第一个字母，表示电讯工业用钢。
G——“高”字汉语拼音的第一个字母，表示工作频率在400以上。
1-6——钢带电磁性能级别，从1至6表示钢带的电磁性能从低到高。
3.2牌号本标准包括1、2、3、4、5、6等六个牌号。
其中1、2二个牌号到1991年底废止。
3.3标记示例牌号5、厚度0.05,宽度80的晶粒取向硅钢薄带；钢带5 0.05×80 11255-893.4钢带的尺寸应符合表1的规定3.5经双方协议可供应表1规定宽度以外的钢带。
3.6钢带的厚度和宽度允许偏差应符合表2的规定。
4.1电磁性能4.1.1钢带试样消除应力退火后的铁损P1.5/400、P0.5/3000 和磁感应强度B50 、B1000 应符合表3规定注：①铁损P1.0/400 、P1.5/400 、P1.0/1000 、P0.5/3000分别表示在频率为400、磁感应强度1.0T时，400、1.5T时，1000、1.0T时的比铁损值。
