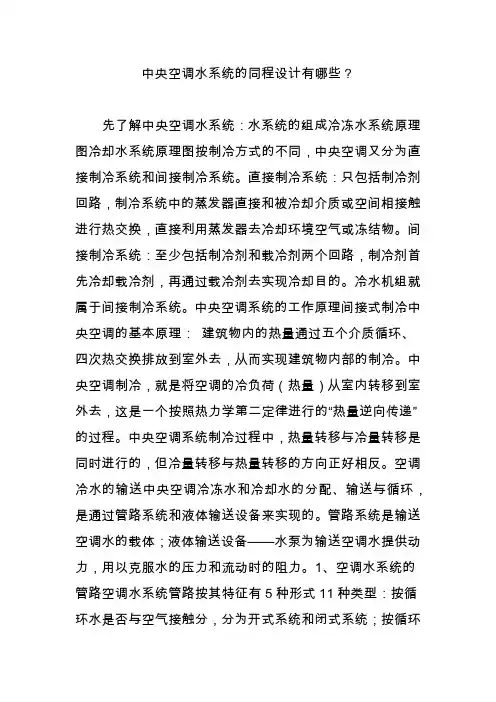

中央空调水系统的同程设计有哪些？先了解中央空调水系统：水系统的组成冷冻水系统原理图冷却水系统原理图按制冷方式的不同，中央空调又分为直接制冷系统和间接制冷系统。

直接制冷系统：只包括制冷剂回路，制冷系统中的蒸发器直接和被冷却介质或空间相接触进行热交换，直接利用蒸发器去冷却环境空气或冻结物。

间接制冷系统：至少包括制冷剂和载冷剂两个回路，制冷剂首先冷却载冷剂，再通过载冷剂去实现冷却目的。

冷水机组就属于间接制冷系统。

中央空调系统的工作原理间接式制冷中央空调的基本原理：建筑物内的热量通过五个介质循环、四次热交换排放到室外去，从而实现建筑物内部的制冷。

中央空调制冷，就是将空调的冷负荷（热量）从室内转移到室外去，这是一个按照热力学第二定律进行的“热量逆向传递”的过程。

中央空调系统制冷过程中，热量转移与冷量转移是同时进行的，但冷量转移与热量转移的方向正好相反。

空调冷水的输送中央空调冷冻水和冷却水的分配、输送与循环，是通过管路系统和液体输送设备来实现的。

管路系统是输送空调水的载体；液体输送设备——水泵为输送空调水提供动力，用以克服水的压力和流动时的阻力。

1、空调水系统的管路空调水系统管路按其特征有5种形式11种类型：按循环水是否与空气接触分，分为开式系统和闭式系统；按循环水流动途径分，分为同程式系统和异程式系统；按供、回水管数量分，分为二管制、三管制和四管制系统；按水流量是否变化分，分为定流量系统和变流量系统；按水泵设置方式来分，分为单式泵系统和复式泵系统。

（1）闭式系统与开式系统闭式系统：管路中的水不与大气接触，仅在系统最高点设置膨胀水箱。

闭式循环的优点：· 管路不与大气接触，管道和设备不易腐蚀。

· 水泵所需扬程仅由管路阻力大小决定，不需克服静水压力，水泵扬程和功率较低。

· 系统简单。

闭式循环的缺点：· 蓄冷能力小，低负荷时，冷水机组也需要经常启动。

· 膨胀水箱的补水，有时需要另设加压水泵。

支管中的水容
PPT课件
量
35
➢不同型号机组可以并联 ➢每台机组的出水管路上都必须安装水流开关 ➢调节回水温度不同来控制机组启停：需要优先使用的机组，把他们的回 水温度略微设定更低一些（制冷时）或更高一些（制热时） ➢每台机组出水管加装止回阀 ➢连接主机进出水管设置集分水器 ➢ -安装在窗下 -明装或暗装
卧式机组 -明装或暗装
控制区域
嵌入式机组 -镶嵌于天花内 -有面板
PPT课件
13
计算负荷及选型—风机盘管
风机盘管形式 42CE风机盘管：
2排单盘管：两排盘管，冬天通热水，夏天通冷冻水，只能采用两管制
2+1排组合盘管：两排盘管冬天通热水，夏天通冷冻水，1排热盘管，冬 天夏天都可以通热水，采用三管制或者四管制
42CE003 卧室3
餐厅 42CE003 42CE004
客厅
PPT课件
供水管 回水管 排水管
21
计算水管管径
冷冻水供回水水管管径 D=（4mw/πν）1/2 mw—水流量，m3/s； ν —水流速，m /s。
-- 冷水机组的水流量=总管的流量 -- 风机盘管的水流量=支管的流量
设备的水流量从 设备样本中查得
3排单盘管/3+1排组合盘管与其类似
单盘管和组合盘管的冷热量及其修正都可以从样本中查得
如选用2+1排组合盘管42CE003, 标况高档风量下，2排单盘管的制冷制 热量各为2.82 kW和4.7kW，1排热盘管的3.351kW
PPT课件
14
计算负荷及选型—雅居易主机
雅居易主机选型依据：
建筑物总冷负荷（kw）＝所有房间总冷量总和*同时使用系数
泄水阀：安装于系统水管最低处，存水排放；

浅析同程式和异程式水系统的区别2020年第1期【工程设计】浅析同程式和异程式水系统的区别王鸥阳浙江伟星新型建材股份有限公司浙江台州317000【摘要】通过管路系统中水头损失、流量的计算，文章分析、比较了同程式和异程式水系统在工程使用效果上的差异，最后指出实践中可行的结论：在商用热水系统、空调水系统以及循环冷却水系统设计中，怎样结合实际情况选择最佳的管路布置方式。

【关键词】暖通同程式异程式管路系统设计优化中图分类号：TU832.2+2文献标识码：A1同程式系统与异程式系统磁商用热水系统、空调水系统以及循环冷却水系统按管路布置方式分为同程式系统与异程式系统，同程式系统是流经各终端设备的水流程相等，而异程式系统则不具备这个特点。

同程式系统的优点是可以平衡各种用水点的水量，可以减少系统初调试的工作量。

但由于采用回程管，管道的总长度将增加，因此增加了初投资，而且由于增加的管路将使整个系统每次运行的总水头增加了这一部分，使得水泵的平均能耗增加。

在异程式系统中，对于远离水泵的末端，环路阻力越大，将使这部分水流通过较其它用水点困难,通过的水流量减少。

异程式系统主要优点是节省管道及其占用空间，和同程式系统相比可节省一条回水总管，对初投资较为有利。

2同程式和异程式水系统水头损失的计算2.1异程式水系统32m22m O10mHi aF642m52m10mF-F料我乐討:Z图一为异程式热水系统，设管内水流方向由O点经过三个并联管路用水点之后到达Z点，通过三个用水点abc的总长度分别是40m,44m,48m,管道直径都为DN20(De25,内径18mm)。

由图可知道，三条管路采用并联连接，根据伯努利方程，水流经过三条管路从O点到达Z点水压降相同，即通过三条管路的总水头损失△!!相等，都是O点断面的总水头减去Z点断面的总水头，等于Ho-Hz o通过三条管路的阻抗不相等,分别设为SI,S2,S3,由公式△H=SQ2可知，通过三条管路的水流量Q的平方与管路阻抗S成反比，而管路阻抗S=8(X l/d+C总)/(tt a2d A4g),由阿里特苏里公式：—0.]1匡+型)口d a t塑料管道绝对当量粗糙度K取0.015,一由雷诺数计算公式Re=P vd/u,管道流速推荐取值0.4-0.6,取20度水温时动力粘度为O.OOlOlPa s,管径d为0.018mm,计算得雷诺数Re约为7200,水流处于水力光滑区。

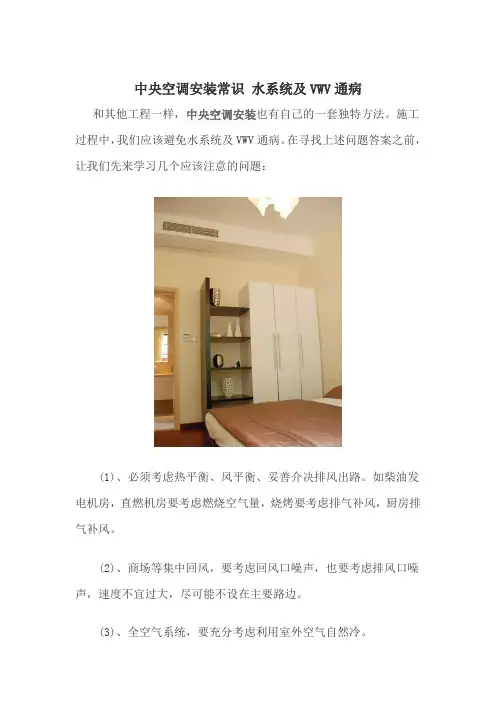

中央空调安装常识水系统及VWV通病和其他工程一样，中央空调安装也有自己的一套独特方法。

施工过程中，我们应该避免水系统及VWV通病。

在寻找上述问题答案之前，让我们先来学习几个应该注意的问题：
(1)、必须考虑热平衡、风平衡、妥善介决排风出路。

如柴油发电机房，直燃机房要考虑燃烧空气量，烧烤要考虑排气补风，厨房排气补风。

(2)、商场等集中回风，要考虑回风口噪声，也要考虑排风口噪声，速度不宜过大，尽可能不设在主要路边。

(3)、全空气系统，要充分考虑利用室外空气自然冷。

(4)、高大共享空间，气流组织设计要注意温度梯度。

(5)、电梯井、楼梯间附近房间，应充分考虑冬季热压问题。

(6)、有条件时，应考虑利用冷凝热
a、冷却水再加热后作生活热水。

b、空调设备中以部分冷凝热代替电加热，降低总机电容量。

另外，水系统及VWV通病为水系统设计功率偏大，水泵配置不当，原因有：
(1)、设计负荷偏大，使水量偏大，选水泵时乘太大的安全系数，有达1.5。

(2)、水泵扬程过高，水泵效率偏低，平均运行效率只有40～50%，大部分时间处于低效率下运行。

水泵投资约占公用建筑空调系统总投资的0.5～1%，电功率约为空调总电功率15～20%，水泵投资少，能耗大，选高效、可靠、耐用、维修量少的水泵，价贵一些还是划得来的。

(3)、多采用陈旧的定流量系统，增加了水泵运行电耗。

(空调平均负荷率0.3～0.5)
(4)、不问系统大小，阻力差异，都用单级泵系统。

(5)、不加区分，一律用同程式系统。

看到这里，相信您已经对水系统及VWV通病有了一个初步的印象。

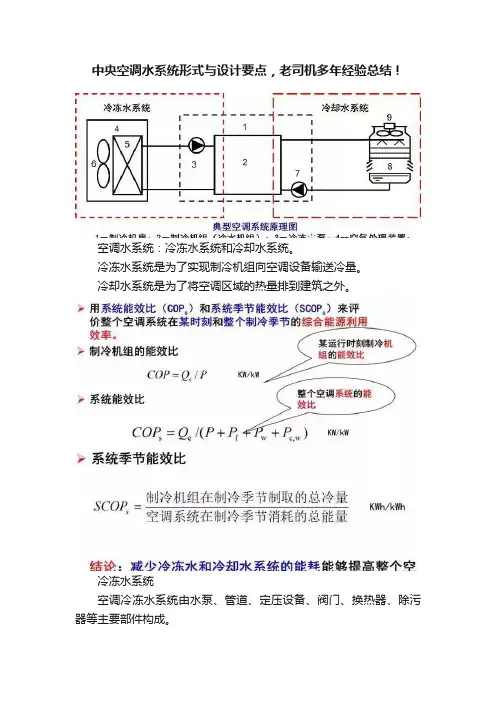

中央空调水系统形式与设计要点，老司机多年经验总结！空调水系统：冷冻水系统和冷却水系统。

冷冻水系统是为了实现制冷机组向空调设备输送冷量。

冷却水系统是为了将空调区域的热量排到建筑之外。

冷冻水系统空调冷冻水系统由水泵、管道、定压设备、阀门、换热器、除污器等主要部件构成。

（一）冷冻水系统的主要形式1.开式和闭式系统（循环水系统）设计时注意几点：1、开式和闭式系统水泵扬程计算。

2、开式系统，注意水泵吸水真空高度的问题；闭式系统，在水泵入口设置定压水箱(最低运行压力大于5KP)。

开式系统蓄水箱容量的确定原则：蓄存所有的系统水容量并附加一定的安全系数；按照系统小时循环水量的5%~10%计算。

2.直连系统与间连系统（用户水系统与制冷机组连接方式）3.异程系统和同程系统（空调末端水的流程是否相同）4.两管制、三管制和四管制系统（供回水主干管数目不同）5.一次泵和二次泵系统（水泵克服系统阻力要求不同）6.变水量（CWV）和定水量（VWV）系统（用户侧冷冻水流量是否实时变化以适应空调负荷需求）（二）典型冷冻水系统分析1、一次泵定水量系统（较小型空调系统，负荷特性单一）2、一次泵变水量系统3、二次泵变水量系统冷却水系统直流式冷却水系统：升温后的冷却水直接排走，不重复使用。

冷却水可为地面水、地下水或城市自来水。

适用水源充足的地方。

循环式冷却水系统：将来自冷凝器的冷却水先通入蒸发式冷却装置，使之冷却降温，然后再用水泵送回冷凝器循环使用。

是目前空调系统中最为普遍的系统形式。

蒸发式冷却装置：自然通风冷却循环，机械通风冷却循环。

冷却塔：冷却塔有自然通风和机械通风两类。

按冷却温差分：玻璃冷却塔可分为低温差（5℃ 左右）和中温差（10℃ 左右）按水和空气流动方式分：玻璃钢冷却塔又可分为逆流式、横流式、横逆流式。

1.冷却水系统的形式根据冷却塔与制冷机组的连接方式，可分为单元式、干管式和混合式三种。

2.冷却水泵扬程确定3、冷却水温度控制冷却水温度控制的原则一般蒸气压缩式制冷机组的冷却水进水温度要求不宜低于15.5度。

a
18
空调水系统的形式
四管制供水方式有两种。 1）空调设备只有一个热交 换器(俗称单盘管)时，在 热交换器的进出水管处均 设置由室内温控器控制的 三通阀，根据室温控制需 要使冷水或热水进出空调 设备(不同时进出)。
a
四管制系统
19
空调水系统的形式
2）空调设备有两个热交换器(俗 称双盘管)，分别接冷水管路系 统和热水管路系统，使冷、热 两个水系统完全独立。
➢ 并联管路间不需要 怎么调节很容易实 现阻力平衡。
➢ 系统的水力稳定性 好，流量分配均匀。
同程管
同程式系统
a)垂直同程系统 b)水平同程系统
a
23
空调水系统的形式
2、异程式系统
各并联环路管道总长度不 相等的水系统。
优点 管路简单、节省管材，
▪ 当系统中部分空调设备不使 用时，水流量减少，水系统 阻力将增大。
▪ 为了保持系统内压力稳定， 当分水器和集水器间压差超 过压差控制阀9的设定值时， 阀门开启，部分水量由分水 器7经旁通管直接流入集水 器8，然后返回至冷水机组 或锅炉, 以保证冷水机组或
锅炉的定流量运行。
a
10
空调水系统的工艺流程
a
21
空调水系统的形式
三、同程式和异程式系统 按同一并联环
路中，各空调 设备的供回水 管路的管道总 长是否大致相 等划分。 1、同程式系统 各并联环路的 管道总长度基 本相等的水系 统。
同程式系统
a)垂直同程系统 b)水平同程系统
a
22
空调水系统的形式
同程式系统特点
➢ 系统中有一根同程 管，使得并联的各 支路水阻力相等或 大致相等。
a
12
空调水系统的工艺流程

水系统的局部水阻力： 主要存在于空调设备、水系统附件、变径管、弯头等处产生；
h=ξ ρυ2/2 ξ--- 局部阻力系数 υ--- 流速 （m/s） ρ--- 密度 (kg/m3)
设备的阻力大小则可根据样本标定的大小确定
开式膨胀水箱 Vp=0.006 QVC Vp 设计容积 ，单位升（L）或m3 0.006 冷水水箱设计膨胀系数 Q 系统的总制冷/热容量，单位kW VC 系统内单位制冷/热负荷之水容量， 一般取32L/kW
冷水泵的选择： 水泵的型式：一般采用离心水泵 立式水泵/卧式水泵
离心式水泵的特性： 它是随压头的改变，流量会发生变化。（一般是压头增加， 水流量减少）。实际运行点就是系统曲线与水泵曲线的交点。
水泵并联：并联水泵一般，采用相同的水泵，水流量相加， 扬程不变。(有条件应考虑备用泵 水泵的串联：用来提高扬程。二次泵可采用变频、定频泵， 一次泵应用定频泵（对于定水流量主机）
风系统设计应符合<采暖通风与空气调节设计规范及建筑 设计防火规范>。
风管材料 一般采用镀锌薄钢板、不锈钢风管、铝钢板风管、 PVC/NBR复合风管（橡塑复合风管）、玻璃钢风管、 螺旋风管等，亦可根据建筑空间或地沟采用钢筋混凝 土或砖砌风道.
镀锌风管
复合风管
螺旋风管
PVC风管
风管形状
风管的断面形状一般为矩形或圆形。
气流组织形式 侧送上回 上送上回
新风系统 新风系统引入的方式： 大致有自然渗透 单独引入 集中引入
单独引入
新风量的确定： 卫生要求； 补充局部排风量； 保持房间内正压要求； 对于普通工艺性空调，通常新风量取总送风量的10-15%即可。
注意事项：
1.新风入口应布臵在室外较洁净的地方. 2.新风入口的底部距室外地面不宜低于2m. 3.进风口宜设在建筑物的背阴处. 4.新风入口还应考虑设臵防水百叶、金属网和风量调节阀 等配件。 5.远离室外机、排气口

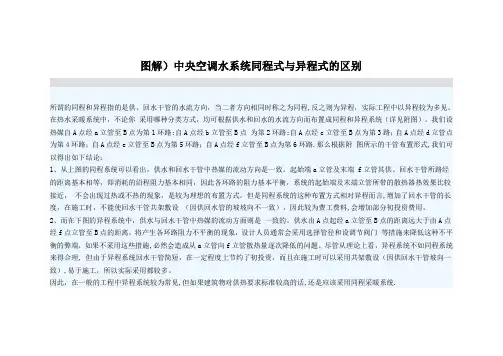

图解）中央空调水系统同程式与异程式的区别所谓的同程和异程指的是供、回水干管的水流方向，当二者方向相同时称之为同程,反之则为异程，实际工程中以异程较为多见。

在热水采暖系统中，不论你采用哪种分类方式，均可根据供水和回水的水流方向而布置成同程和异程系统（详见附图）。

我们设热媒自A点经a立管至B点为第1环路;自A点经b立管至B点为第2环路;自A点经c立管至B点为第3路；自A点经d立管点为第4环路；自A点经e立管至B点为第5环路；自A点经f立管至B点为第6环路.那么根据附图所示的干管布置形式,我们可以得出如下结论：1、从上图的同程系统可以看出，供水和回水干管中热媒的流动方向是一致。

起始端a立管及末端 f立管其供、回水干管所路经的距离基本相等，即消耗的沿程阻力基本相同，因此各环路的阻力基本平衡，系统的起始端及末端立管所带的散热器热效果比较接近，不会出现过热或不热的现象，是较为理想的布置方式。

但是同程系统的这种布置方式相对异程而言,增加了回水干管的长度，在施工时，不能使回水干管共架敷设（因供回水管的坡坡向不一致），因此较为费工费料,会增加部分初投资费用。

2、而在下图的异程系统中，供水与回水干管中热媒的流动方面则是一致的。

供水由A点起经a立管至B点的距离远大于由A点经f点立管至B点的距离，将产生各环路阻力不平衡的现象，设计人员通常会采用选择管径和设调节阀门等措施来降低这种不平衡的弊端，如果不采用这些措施,必然会造成从a立管向f立管散热量逐次降低的问题。

尽管从理论上看，异程系统不如同程系统来得合理, 但由于异程系统回水干管简短，在一定程度上节约了初投资，而且在施工时可以采用共架敷设（因供回水干管坡向一致）,易于施工，所以实际采用都较多。

因此，在一般的工程中异程系统较为常见,但如果建筑物对供热要求标准较高的话,还是应该采用同程采暖系统.。

中央空调系统基础知识采暖、通风以及空气调节的含义：采暖—又称供暖，指向建筑物提供热量，保持室内一定温度。

通风—用自然或机械的方法向空间送入和排除空气的过程。

空气调节—（简称空调），是为满足生产、生活要求，改善劳动卫生条件，用人工的方法使房间或密闭空间的空气温度、相对湿度、洁净度和气流速度等参数达到一定要求的技术。

物质状态：物质三态是什么？相互之间是怎么转换的？A、固态、液态、气态B、物质状态之间的相互转换：液态汽化成气态过程：吸热；气态液化成液态过程：放热；固态熔化成液态过程：吸热；液体凝固成固态过程：放热；固态升华成气态过程：吸热；气态凝华成固态过程：放热；注：固态—液态转换在冰蓄冷系统将会用到；改变状态将会储存大量的能量：潜热。

比热：使1克的某种物质温度升高1℃所需的热量。

显热：当物体吸热（或放热）仅使物体分子的热动能增加（或减少），即仅是使物体温度升高（或降低），并没有改变物质的形态，那么它所吸收（或放出）的热量。

潜热：当物体吸热（或放热）仅使物体分子的热位能增加（或减少），使物体状态发生改变，而其温度不变，那它所吸收的（或放出）的热称为潜热。

空调系统参数：温度定义：温度是用来表示物质冷与热的程度。

分为干球温度和湿球温度：干球温度是温度计在普通空气中所测出的温度，即我们一般天气预报里常说的气温。

湿球温度是指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。

用湿纱布包扎普通温度计的感温部分，纱布下端浸在水中，以维持感温部位空气湿度达到饱和，在纱布周围保持一定的空气流通，使于周围空气接近达到等焓。

示数达到稳定后，此时温度计显示的读数近似认为湿球温度。

焓的定义：焓是热力学中表示物质系统能量的一个状态函数，常用符号H表示。

数值上等于系统的内能U加上压强p 和体积V的乘积，即H=U+pV。

焓的变化是系统在等压可逆过程中所吸收的热量的度量，也就是物质所带能量的多少。

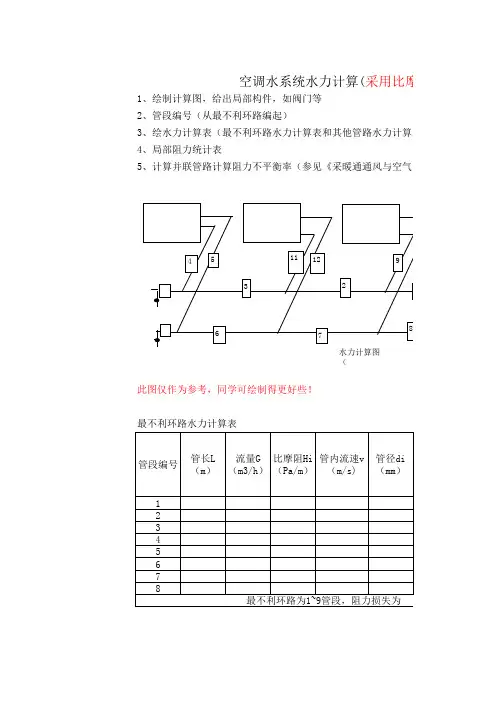

相关的计算公式与说明空调水系统水力计算采用比摩阻法1绘制计算图给出局部构件如阀门等2管段编号从最不利环路编起3绘水力计算表最不利环路水力计算表和其他管路水力计算表4局部阻力统计表5计算并联管路计算阻力不平衡率参见采暖通通风与空气调节设计规范流量gm3h比摩阻hipam管内流速vdimm摩擦阻力dpy损失pa局部阻力当量长度ljm局部阻力dpj损失pa风机盘管局部阻力及电力dpfcu总阻力损失dppa最不利环路为19管段阻力损失为pa流量为m3h流量gm3h比摩阻hipam管内流速vdimm摩擦阻力dpy损失pa局部阻力当量长度ljm局部阻力dpj损失pa风机盘管局部阻力及电力dpfcu总阻力损失dppa管段910与管段234567并联流量gm3h比摩阻hipam管内流速vdimm摩擦阻力dpy损失pa局部阻力当量长度ljm局部阻力dpj损失pa风机盘管局部阻力及电力dpfcu总阻力损失dppa管段1112与管段3456并联局部阻力部件名称及个局部阻力当量长度11123456100冷冻水供回水温差流量04kpa03kpamkpa120105105c要求
算管段的秒流量， m 3 / s
kPa / m
i 宜取 0.1 ~ 0.3kPa/m ，不应大于 0.4kPa
Pz P 100% Pz 压力（与最不利环路上与计算管段并联的管段的压力损失）
计算管路压力损失
估算管径）
9 100 1
1
接分水器
8
接集热器
不平衡率 Pz P 100% Pz Pz 资用压力（与最不利环路上与计算
P－－计算管路压力损失
方法
qs Hi
ห้องสมุดไป่ตู้
G 0.1
~
0.3
由比摩阻计算公式
d（i 估算管径）

对于高层建筑来说，垂直方向空调水系统采用同程式，但是对于水平方向，同一层上的水系统来说，又怎样确定是采用同程还是异程合适呢。

同程和异程应该如何选择？1.系统形式[img]2.定义系统特点和主要区别——以水流经的管道的物理长度来区分。

需要注意的是：物理长度与实际管道的布置有关，不能以系统原理图来评价。

3.手段与目标的关系目标：实现水力平衡采用同程与异程都只是手段，而不是最终的目标。

水力平衡的目标是：各环路（和末端）的设计水阻力相同，而不是水流经的物理长度相同。

同程与异程系统的适应性（1）如果一个系统中，各个末端的水阻力均相同，管道的布置也对称（每个末端所连接的管道阻力相等，每段同流量管道的水阻力相等），则采用同程系统，能够实现较好的水力平衡。

这种情况对于标准层客房采用竖向系统时，特点比较明显。

（2）如果末端阻力不等，即使管道长度相等，也不可能实现水力平衡。

（3）即使末端阻力相等，但如果实际平面中的管道长度不等（例如末端分布的距离不同，两个末端之间的距离差距悬殊等），或者管道由于管径分级的原因无法使得阻力相同，也无法满足系统各环路的水力平衡。

结论：（1）同程与异程不是绝对的，同程也不一定就比异程更具有“先天”的平衡优势。

关键是要针对实际的管道布置和末端阻力的情况，通过详细计算各环路，来求得水力平衡。

（2）在某些情况下，异程也有可能比同程更容易实现水力平衡。

例如：当距离冷冻机房最近处的空调机组的水阻力远大于其他空调机组的水阻力时，如果还要强行的设计“同城系统”，那么最不利环路有可能就是最近的空调机组环路，这样反而造成不平衡。

【买空调选格力，买格力到南虹，南虹制冷，格力空调西南最大代理商！咨询热线：壹捌陆壹叁贰壹叁肆柒陆黎经理】Welcome To Download !!!欢迎您的下载，资料仅供参考！。

8 4
5 6 1 2 3
7
图6－20 二级泵系统示意图 1－一次泵；2－冷水机组；3－二次泵；4－空调末端；5－旁通管； 6－旁通调节阀；7－二通调节阀；8－膨胀水箱
（四）同程式和异程式
1.
同程式系统 经过每一并联环路的管长基本相等，如 果通过每米长管路的阻力损失接近相等， 则管网的阻力不需调节即可保持平衡。
2.如果按承压需分三个区，下面两个区可按
上述分法，上面一个区在南方地区可设风 冷热泵机组，放在顶层或靠近顶层的技术 层内；在冬季室外温度很低不适用热泵的 地方，夏季可用风冷机组，冬季最上一个 区可用热交换器供热。
空调水管系统实例图
三、水管系统的设计及设备选型
水冷冷水机空调系统
主要设备有
（1）制冷机组 （2）冷冻水泵 （3）末端装置（空气处理机组、风机盘管等） （4）膨胀水箱 （5）水过滤器 （6）补水泵 （7）电子水处理仪或全自动软化水处理装置 （8）冷却水泵 （9）冷却塔
闭式冷（热）水系统
•
•
当空调系统采用风机盘管、诱导器和水冷 式表冷器做冷却作用时，冷水系统宜采用 闭式系统。高层建筑也宜采用闭式系统。 热水系统，一般均为闭式系统。在设计时 应考虑锅炉房或热网在低负荷时供热的可 能性。如低负荷时，不可能供热，则应考 虑其它措施（如电加热等）。
闭式循环的优点 ① 由于管路不与大气相接触，管道与设备不 易腐蚀。 ② 不需为高处设备提供静水压力，循环水泵 的压力低，从而水泵的功率相对较小。 ③ 由于没有回水箱、不需重力回水、回水不 需另设水泵等，因而投资省、系统简单。
GBJ13－86的推荐流速（m/s） 管道公称直径（mm）
管道种类 水泵吸水管 水泵出水管 <250 1.0～1.2 1.5～2.0 250～1600 1.2～1.6 2.0～2.5 >1600 1.5～2.0 2.0～3.0

一、水系统分类空调水系统的分类方法很多，按照管道的布置形式和工作原理，一般可归纳为以下几种主要类型：（1）按原理可分为：闭式和开式；（2）按供、回水在管道内的流动关系分为：同程式和异程式；（3）按供、回水管道数量分为：双管制、三管制和四管制；（4）按供、回水干管的布置形式分为：水平式和垂直式；（5）按调节方式可分为：定水量和变水量。

1、闭式系统和开式系统闭式系统：管路不与大气相接触，在系统最高点设膨胀水箱并有排气和泄水装置的系统。

开式系统：管路之间有贮水箱（或水池）通大气，自流回水时，管路通大气的系统。

闭式系统示意图开式系统示意图闭式和开式系统的优缺点：类型优点缺点闭式系统1、由于管路不与大气相接触，管道与设备不易腐蚀。

2、不需克服静水压力，循环水泵的压力低，水泵的功率相对较小。

3、系统简单。

1、蓄冷能力小，低负荷时，冷冻机也需经常开动。

2、膨胀水箱的补水有时需要另设加压水泵。

开式系统冷水箱有一定的蓄冷能力，可以减少冷冻机的开启时间，增加能量调1、冷水与大气接触，循环水中含氧量高，宜腐蚀管路。

节能力，且冷水温度的波动可以小一些。

2、需要增加克服静水压力的额外能量。

3、输送能耗大。

2、同程式系统和异程式系统同程式系统：经过每一并联环路的管长基本相等，阻力相近；若通过每米长管路的阻力损失接近相等，则管网的阻力不需调节即可保持平衡。

异程式系统：经过各并联环路的管长不等，管路的阻力不等；需在各并联管网上增加相应的调节阀来调节水网平衡。

同程式系统与异程式系统的优缺点：类型优点缺点同程系统同程式系统中系统的水力稳定性好，各设备间的水量分配均衡，调节方便。

同程式系统由于采用回程管，管道的长度增加，水阻力增大，使水泵的能耗增加，并且增加了初投资。

异程系统异程式系统简单，耗用管材少，施工难度小。

各并联环路管路长度不等，阻力不等，流量分配难以平衡。

3、双管制系统、三管制系统和四管制系统双管制系统：冷水系统和热水系统采用相同的供水管和回水管，只有一供一回两根水管的系统。

异程式供回水系统
异程式的供、回水干管中的水流方向相反，每一环路的管路长不相等，如图所示。

这种系统是管路简单、不需设回程管，节省管材。

但由于各并
联环路的管路总长度不等。

各环路间存在阻力不平衡现象。

导致水流量分
配不均匀，因此，在水管设计时要采取一定的措施。

如减小干管阻力、在
各并联支管上安装流量调节装置以增大支管阻力等。

同样，图所示的异程
式供回水方式也能达到人们的要求。

同程式供水系统
一般空调水系统供回水方式有异程式和同程式，对于同程式系统却有
多种。

1.同程式各并联环路管路相等，阻力大致相同，流量分配较均衡，可
减少初次调整的困难，但初投资相对较大。

风机盘管系统多采用同程式水
系统或每一分区内同程的水系统。

2.同程式系统阻力容易平衡，但成本高
3.回水同程以及给水同程的同程式系统均适用于任何需要的场所，如
对狭长区域且供、回水立管均在同侧的情形，这两种方式在布置上相同。

4.供、回水同程的同程式系统，如对环形区域的布置较为有利合理。

5、其实左边三种方式各自每一环路的供水与回水的管程之和是相等的。

6.同程系统按实际情况可以分成这样两种情况。

一般空调系统都适用
于多层，这样的话，同程系统可分为立管同程系统和每层支管同程系统。

7 对于空调水系统负带层数不是很多的系统，如果不超过5层，立管可采用异程系统，立管的比摩阻建议不超过60Pa/m，每层支管应采用同程系统。

8 .对于一些单层负带空调末端（风机盘管）不是很多的情况下，建议一般不超过7台，可以采用立管同程，每层支管异程的方式。

空调水系统介绍空调水系统的作用，就是以水作为介质在空调建筑物之间和建筑物内部传递冷量或热量。

正确合理地设计空调水系统是整个空调系统正常运行的重要保证，同时也能有效地节省电能消耗。

就空调工程的整体而言，空调水系统包括冷热水系统、冷却水系统和冷凝水系统。

冷热水系统是指由冷水机组（或换热器）制备出的冷水（或热水）的供水，由冷水（或热水）循环泵，通过供水管路输送至空调末端设备，释放出冷量（或热量）后的冷水（或热水）的回水，经回水管路返回冷水机组（或换热器）。

对于高层建筑，该系统通常为闭式循环环路，除循环泵外，还设有膨胀水箱、分水器和集水器、自动排气阀、除污器和水过滤器、水量调节阀及控制仪表等。

对于冷水水质要求较高的冷水机组，还应设软化水制备装置、补水水箱和补水泵等。

冷却水系统是指利用冷却塔向冷水机组的冷凝器供给循环冷却水的系统。

冷凝水系统是指空调末端装置在夏季工况时用来排出冷凝水的管路系统。

空调冷热水系统的形式空调冷热水系统，可按以下方式进行分类：①按循环方式，可分为开式循环和闭式循环；②按供、回水制式（管数），可分为两管制水系统、四管制水系统和分区两管制水系统；③按供、回水管路的布置方式，可分为同程式系统和异程式系统；④按运行调节的方法，可分为定流量系统和变流量系统；⑤按系统中循环泵的配置方式，可分为一次泵系统和二次泵系统。

1.1 开式循环系统和闭式循环系统1.开式循环系统开式循环系统的下部设有水箱（或蓄冷水池），它的末端管路是与大气相通的。

空调冷水流经末端设备（例如，风机盘管等）释放出冷量后，回水靠重力作用集中进入回水箱或蓄冷水池，再由循环泵将回水打入冷水机组的蒸发器，经重新冷却后的冷水被输送至整个相通。

例如采用蓄冷水池方案，或空气处理机组采用喷水室处理空气的，其水系统是开式的。

开式循环系统的特点是：①水泵扬程高（除克服环路阻力外，还要提供几何提升高度和末端资用压头），输送耗电量大；②循环水易受污染，水中总含氧量高，管路和设备易受腐蚀；③管路容易引起水锤现象；④该系统与蓄冷水池连接比较简单（当然蓄冷水池本身存在无效耗冷量）。

中央空调安装常识水系统同程异程式作为中央空调安装外行,您可能认为中央空调水系统同程、异程式艰深晦涩，下面,暖通国际专家将就该知识点为您作一个简要介绍。

同程式系统：经过每一并联环路的管长基本相等，如果通过每米长管路的阻力损失接近相等，则管网的阻力不需调节即可保持平衡。

优点：同程式系统中系统的水力稳定性好，各设备间的水量分配均衡，调节方便.缺点:同程式系统由于采用回程管，管道的长度增加,水阻力增大,使水泵的能耗增加，并且增加了初投资。

异程式系统：经过每一并联环路的管长均不相等。

优点:异程式系统简单,耗用管材少，施工难度小。

缺点：采用异程式的系统,各并联环路管长不等,常在每一个并联支路上安装流量调节装置.中央空调冷凝水系统的设计风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的冷凝水，必须及时予以排走.1、冷凝水管的布置①若邻近有下水管或地沟时，可用冷凝水管将空调器接水盘所接的凝结水排放至邻近的下水管中或地沟内。

②若相邻近的多台空调器距下水管或地沟较远,可用冷凝水干管将各台空调器的冷凝水支管和下水管或地沟连接起来。

2、冷凝水管管径的确定①直接和空调器接水盘连接的冷凝水支管的管径应与接水盘接管管径一致（可从产品样本中查得)。

②需设冷凝水干管时，某段干管的管径可依据与该管段连接的空调器总冷量 (KW）按下表查得。

3、冷凝水管保温所有冷凝水管都应保温，以防冷凝水管温度低于局部空气露点温度时，其表面结露滴水。

采用带有网络线铝箔贴面的玻璃棉保温时，保温层厚度可取25mm。

冷凝水干管管径选择干管承担冷量 (KW)干管公称直径DN（mm）干管承担冷量 (KW)干管公称直径DN(mm)≤77.1～17.617。

7～100101~17620253240177～598599～10551056～15121513～12462>12462kW5080100125150说明：DN=15mm的管道不推荐使用.立管的公称直径，应与同等负荷的水平干管的公称直径相同.4、冷凝水管设计注意事项①沿水流方向，水平管道应保持不小于千分之一的坡度;且不允许有积水部位。

空调水系统安装及阀件的应用空调冷水系统一般包括：冷（热）水系统、冷却水系统、冷凝水系统。

一、空调冷（热）水系统双管制：只设一根供水管和一根回水管：冬季供热水；夏季供冷水。

四管制：设两根供水管，两根供回水。

其中一组供冷水，一组供热水。

优缺点比较：四管制初投资高，但若采用建筑物内部热源的热泵提供热量，运行很经济，并且空易满足有所不同房间空调的空调要求（比如说有的房间要供冷，有点要供热）。

一般情况下不采用四管控，宜采用二管制。

异程式与同程式风机盘管分设在各个房间内，按其并联于供水干管和回水干管的各机组的循环管路，总长是否相等，四类可分为异程式与同程式两大类。

优缺点比较：同程式：同程式：各并联环路管长相等，阻力大致相同，流量分配较平衡，可减少初次适当调整的困难，但初投相对较大。

在大型的供暖系统中会，为了减轻水平失调，使各并联环路的压力损失易于平衡，多采行同程式系统。

异程式：管路配置简单，管材省，但各并联环路管长不相等，因而阻力不等，流量分配不平衡，增加了初次更动的困难二、冷却水系统当冷水机组或独立式空调机采用水冷式冷凝器时，应设置冷却水系统内，它是用水管将制冷机冷凝器文尼察区和冷却塔、冷却水泵等串联组成的冷却水系统。

三、冷凝水排放系统夏季，空调器表冷器表面温度通常低于空气的露点温度，因而表面会结露，要用水管将空调器底部的接水盘与下水管或地沟连接，以及前一天排放接水盘所接的冷凝水。

这些排放空调器拆成表冷器表面因结露形成的冷凝水的水管就组合成了冷凝水排放系统。

管材镀锌钢管：材质为易焊接的碳素钢，它的管壁纵向有一条焊缝，并且经镀锌处理。

可分有普通管（公称压力PG≦1.0Mpa）,加厚管（公称压力PG≦1.6Mpa）。

管长一般为4-9M。

其规格用皮利皮直径DN表示，最大规格为DN150,DN&lt;80用丝扣连接，DN&gt;80用电焊连接无缝钢管：材质为低碳素钢用热轧或冷拔法制成，驼绒的规格用外径Dx壁厚表示。
