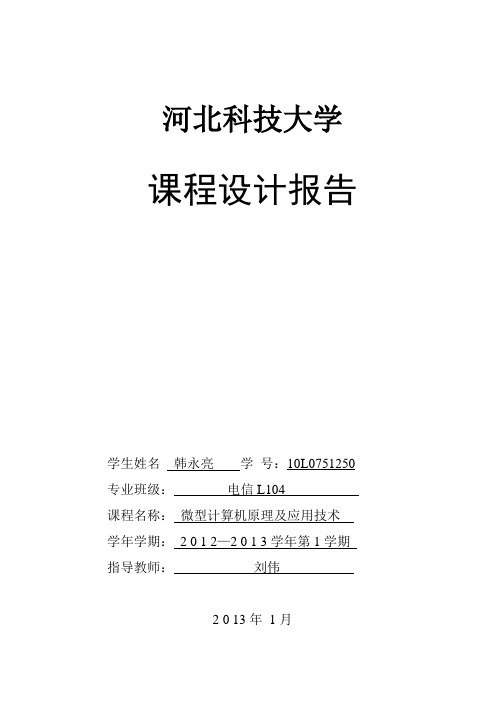

河北科技大学
课程设计报告
学生姓名韩永亮学号：10L0751250 专业班级：电信L104
课程名称：微型计算机原理及应用技术
学年学期：2 0 1 2—2 0 1 3学年第1学期指导教师：刘伟
2 0 13年1月
课程设计成绩评定表
学生姓名韩永亮学号10L0751250 成绩
专业班级电信L104 起止时间2013-1-7 至2013-1-11
设计题目字符串动画显示
指
导
教
师
评
语
指导教师：
年月日
一、课程设计的目的和任务
课程设计是培养和锻炼学生在学习完本门课后综合应用所学理论知识解决实际工程设计和应用问题的能力的重要教学环节，它具有动手、动脑和理论联系实际的特点，是培养在校工科大学生理论联系实际、敢于动手、善于动手和独立自主解决设计实践中遇到的各种问题能力的一种较好方法。
《微机原理及应用》是一门应用性、综合性、实践性较强的课程，没有实际的有针对性的设计环节，学生就不能很好的理解和掌握所学的技术知识，更缺乏解决实际问题的能力。所以通过有针对性的课程设计，使学生学会系统地综合运用所学的理论知识，提高学生在微机应用方面的开发与设计本领，系统的掌握微机硬软件设计方法。
通过课程设计实践，不仅要培养学生的实际动手能力，检验学生对本门课学习的情况，更要培养学生在实际的工程设计中查阅专业资料、工具书或参考书，掌握工程设计手段和软件工具，并能用设计报告表达设计思想和结果的能力。培养学生事实求是和严肃认真的工作态度。
通过设计过程，要求学生熟悉和掌握微机系统的软件、硬件设计的方法、设计步骤，使学生得到微机开发应用方面的初步训练。让学生独立或集体讨论设计题目的总体设计方案、编程、软件硬件调试、编写设计报告等问题，真正做到理论联系实际，提高动手能力和分析问题、解决问题的能力，实现由学习知识到应用知识的初步过渡。通过本次课程设计使学生熟练掌握微机系统与接口扩展电路的设计方法，熟练应用8086汇编语言编写应用程序和实际设计中的硬软件调试方法和步骤，熟悉微机系统的硬软件开发工具的使用方法。
二．设计题目
题目三字符串动画显示
设计内容要求：
1、菜单
内容包括：①输入字符串；②字符串动画显示；③退出。
2、输入字符串
选择该项后，可以输入一个字符串。该字符串即为动画显示时所显示的字符串。
3、字符串动画显示
所显示字符串在一矩形框内左右来回移动，左移到左侧边框处自动右移，右移到右侧边框处自动左移，直到有任意键按下，停止字符串动画显示返回主菜单。
4、在主菜单中选择退出项，则结束程序返回DOS。
三、课程设计的主要步骤
课程设计可以分为硬件设计和软件设计两个部分，其设计过程可以归纳为以下所述的四个步骤：
1．总体设计
本阶段的任务是通过调查研究，查阅资料来初步确定系统结构的总体方案，其中主要涉及到硬件和软件的功能划分。
应用系统中硬件和软件具有一定的互换性，即某些功能既可以用硬件实现也可以用软件实现。一般说来，用硬件实现的优点是可以提高系统的工作速度，但会增加电路的复杂性和硬件成本；而用软件代替某些硬件的功能可以使电路简化，便于修改设计，降低硬件成本，但软件工作量增大。
总体设计时，必须在硬件和软件之间权衡，分工明确，然后分头开始设计。
2．硬件设计过程
利用实验箱的硬件资源，结合课程设计题目，设计硬件原理图，搭建硬件电路。
3．软件设计过程
（1）采用模块化程序结构设计软件，可将整个软件分成若干功能模块。
（2）画出程序流程图。
（3）根据流程图，编写源程序。
（4）上机调试程序。
4．软、硬件联调。
三．设计原理及方案
主程序流程图
开始
段地址初始化
进入DOS窗口
输出提示信息
输入字符串
字符串动态显示
数码管数据输出
R
按任意
Y
结束
四．实现方法
程序：
CODE SEGMENT ；代码段开始
ASSUME CS:CODE,DS:CODE
START: MOV AX,CODE
MOV DS,AX ；装填代码段
MOV AX,0B800H
MOV ES,AX
CLD ；清除方向标志
AGAIN: MOV AX,3
INT 10H ；显示
LEA DX,MENU ;目标地址传送，将主菜单有效地址送入DI
MOV AH,9
INT 21H ；九号系统功能调用，输出字符串INPUT: MOV AH,0
INT 16H
CMP AL,'1'
JNZ CP2
CALL SUB01 ;输入一个字符串
JMP INPUT
CP2: CMP AL,'2' ；比较指令
JNZ CP3 ；不为零时跳转
CALL SUB02 ; 调用子程序，字符串左右移动
JMP AGAIN ;转移指令，返回到主菜单
CP3: CMP AL,'3' ;返回DOS
JNZ INPUT
LEA DX,MESG
MOV AH,9
INT 21H
MOV AH,1
INT 21H ；一号系统功能调用，键盘输入单字符
MOV AH,4CH
INT 21H ；4CH号调用，返回操作系统
DELAY PROC ；定义子程序的伪指令
PUSH CX ；压栈指令
PUSH DX
MOV DX,800
D1: MOV CX,0FFFFH
LOOP $
DEC DX ；减一指令
JNZ D1
POP DX ；出栈指令
POP CX
RET ；返回指令
DELAY ENDP ；表示PROC所定义的子程序过程结束SUB01: MOV AX,0E0DH
INT 10H
MOV AL,0AH
INT 10H
LEA DX,STR
MOV AH,0AH
INT 21H ;十号系统功能调用，输入字符串
MOV AX,0E0AH
INT 10H
RET
SUB02: CMP BUF,0DH
JZ QUIT
CALL LINE ;画矩形框
LEA SI,STR
INC SI ；加一指令
MOV DX,SI
MOV AL,' '
XCHG AL ,[SI] ；数据交换指令
CBW ；字节扩展指令
MOV BX,AX
INC BX
MOV BYTE PTR [BX+SI],' '
INC BX
PUSH BX
SHL BX,1 ；逻辑左移指令
SUB RIGHT,BX ；不带借位的减法指令
POP BX
MOV BP,LEFT
SHOW:
MOV SI,DX
MOV CX,BX
MOV DI,BP
NEXT: MOVSB ;字符串传送指令
MOV AL,2
STOSB ；存字符串指令
LOOP NEXT
MOV AH,1
INT 16H
JNZ QUIT ;按任意键，返回主菜单
CALL DELAY
ADD BP,NUM
CMP BP,RIGHT
JB T1 ；低于也不等于转移
MOV NUM,-2
JMP HERE
T1: CMP BP,LEFT
JA HERE
MOV NUM,2
HERE: JMP SHOW ；自跳转
SSS: MOV BUF,0DH
QUIT: XOR DI,DI
MOV CX,80*25
MOV AX,720H
REP STOSW ;清全屏
RET
LINE: ;矩形框
MOV DI,(18*80+10)*2
MOV AL,201 ;左上角
MOV AH,4
STOSW ；存入串指令的字操作
MOV CX,60-2
MOV AL,205 ;横框
REP STOSW
MOV AL,187 ;右上角
STOSW
ADD DI,20*2
MOV AL,186 ;竖框
STOSW
MOV LEFT,DI
MOV CX,60-2
MOV AL,20H ;空格
REP STOSW
MOV RIGHT,DI
MOV AL,186 ;竖框
STOSW
ADD DI,20*2
MOV AL,200 ;左下角
STOSW
MOV CX,60-2
MOV AL,205 ;横框
REP STOSW
MOV AL,188 ;右下角
STOSW
RET
MENU DB 5 DUP(0AH)
DB 31 DUP(' '),'MAIN MENU',0DH,0AH
DB 25 DUP(' '),201,21 DUP(205),187,0DH,0AH
DB 25 DUP(' '),186,' 1.Input a String ...',186,0DH,0AH
DB 25 DUP(' '),186,' 2.Display Model ... ',186,0DH,0AH DB 25 DUP(' '),186,' 3.Return to DOS ... ',186,0DH,0AH DB 25 DUP(' '),200,21 DUP(205),188,0DH,0AH
DB 28 DUP(' '),'Choice(1,2,3):$'
MESG DB 0DH,0AH,0DH,0AH,9,'Press any key to exit ...$' NUM DW 2
LEFT DW 0
RIGHT DW 0
STR DB 21
DB 0
BUF DB 0DH,20 DUP(0)
CODE ENDS
END START
