工厂电气控制技术_方承远_参考答案

项目一三相笼型异步电动机起动控制1.试述单相交流电磁铁短路环的作用。

答：在单相交流电磁机构中，由于磁通是交变的，当磁通为零时，吸力也为零，吸合后的衔铁在反作用弹簧的作用下将被拉开。

磁通过零后吸力增大，当吸力大于反力时，衔铁又吸合。

衔铁的吸力随交流电源每个周期两次过零，因而衔铁会产生强烈振动与噪声，甚至使铁心松散。

为了解决这个问题，在铁心端面上装一个铜制的短路环，短路环就像一匝两端接在一起的线圈，一般镶嵌在静铁心端面的槽内，在环中产生涡流。

根据电磁感应定律，此涡流产生的吸力作用在衔铁上，只要此力始终超过其反力，衔铁的振动现象就会消失。

2.试比较刀开关与负荷（铁壳）开关的差异及各自的用途。

答：刀开关主要用于隔离、转换以及接通和分断电路，刀开关的代表产品有HK系列瓷底胶盖刀开关和HH系列铁壳开关。

瓷底胶盖刀开关又称为开启式负荷开关，不设专门的灭弧装置，仅利用胶盖的遮护以防电弧灼伤人手，因此不宜带负载操作，适用于接通或断开有电压而无负载电流的电路,其结构简单、操作方便、价格便宜。

铁壳开关又称为封闭式负荷开关，铁壳开关的灭弧性能、操作及通断负载的能力和安全防护性能都优于瓷底胶盖刀开关，但其价格比瓷底胶盖刀开关贵。

3.中间继电器与交流接触器有什么差异？在什么条件下中间继电器也可以用来起动电动机？答：中间继电器是电磁式继电器的一种，其结构与工作原理与电磁式接触器相似，但是中间继电器触点允许通过的电流较小，不适宜用于控制主电路的通断。

如果电动的容量较小，额定工作电流与中间继电器触点允许通过的电流一致，也可以用来起动电动机。

4.画出断电延时时间继电器电磁线圈和各种延时触点的图形和文字符号。

答：文字符号：KT，图形符号如下图所示：5.说明熔断器和热继电器保护功能的不同之处。

答：熔断器用于短路保护，如果电路中电流过大，熔断器会瞬间切断电路；而热继电器用于过载保护，不会瞬间切断电路，而是要经过一段时间之后，才能切断电路。

问答及作图1.两个同型号的交流接触器，线圈额定电压为110V，试问能不能串联后接于220V交流电源？答：不能串联。

否则，将因衔铁气隙的不同，线圈交流阻抗不同，电压不会平均分配，导致电器不能可靠工作。

2.请分析下图所示的三相笼式异步电动机的正反转控制电路：（1）指出下面的电路中各电器元件的作用；（2）根据电路的控制原理，找出主电路中的错误，并改正（用文字说明）；（3）根据电路的控制原理，找出控制电路中的错误，并改正（用文字说明）。

答：三相笼式异步电动机的正反转控制电路中：（1）电路中各电器元件的作用。

刀开关Q—隔离电源（0.5分），KM1—正转接触器（0.5分），KM2—反转接触器（0.5分），热继电器FR—过载保护（0.5分）。

（2）主电路中的错误与改正（用文字说明）。

主电路没有短路保护（0.5分）——Q与KM1之间需增设熔断器FU；（0.5分）电动机不能反转（KM1与KM2接通时电源相序相同）（0.5分）——KM2与FR之间的连线任意调换两相（0.5分）。

（3）控制电路中的错误与改正（用文字说明）没有电气互锁，会引起电源短路（1分）——KM1线圈前串联KM2常闭辅助触点，KM2线圈前串联KM1常闭辅助触点（1分）。

不能实现过载保护（0.5分）——KM1、KM2线圈后应串联FR 的常闭触点（0.5分）。

3.请分析下图所示三相笼式异步电动机的Y-∆降压起动控制电路：（1）指出下面的电路中各电器元件的作用。

（2）根据电路的控制原理，找出主电路中的错误，并改正（用文字说明）。

（3）根据电路的控制原理，找出控制电路中的错误，并改正（用文字说明）答：三相笼式异步电动机的Y-∆降压起动控制电路中：（1）电路中各电器元件的作用。

刀开关Q—隔离电源（0.5分），KM1—电源接触器（0.5分），KM2—△连接接触器（0.5分），KM3—Y连接接触器（0.5分），热继电器FR—过载保护（0.5分），时间继电器KT—延时实现Y-△切换（0.5分）。

一、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（）。

（A）K （B）D（C）2.不属于笼型异步电动机降压启动方法的是（）启动。

（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（）。

（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（）接法。

（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（）。

（A）YY/YY （B）YY/△（C）YY/Y （D）△△/Y6.异步电动机的反接制动是指改变（）。

（A）电源电压（B）电源电流（C）电源相序（D）电源频率7.异步电动机的能耗制动采用的设备是（）装置。

（A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器8. 在电动机的连续运转控制中，其控制关键是。

①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有。

①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y－△降压启动可使启动电流减少到直接启动时的。

① 1/2 ② 1/31③ 1/4 ④311. 下列属于低压配电电器的是。

①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。

①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。

①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言，一般利用（）方法进行调速。

（A）改变电源频率（B）改变定子极对数（C）改变转子电路中电阻（D）改变转差率15.一台三相异步电动机，其铭牌上标明额定电压为220V/380V，其接法应是（）。

（A）Y/△（B）△/Y（C）△/△ (D)Y/Y二．不定项选择题1. 低压断路器具有保护。

电气控制与PLC理论考试试卷（7）一、填空题（将正确答案填入下列空白处，每题1分，共10分）1、电磁机构由吸引线圈、铁心、衔铁等几部分组成。

2、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和等部分组成。

3、交流接触器的触点系统分为主触头和辅助触头，用来直接接通和分断交流主电路和控制电路。

4、热继电器是利用流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期过载保护。

5、熔断器主要作为电路的短路保护元件。

6 、触头的接触形式有：点接触、线接触、面接触。

7、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。

8、PLC的基本结构由CPU、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

9、PLC的软件由系统程序和两大部分组成。

10、PLC常用的编程语言有：梯形图、指令表、高级语言。

二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）1、判断交流或直流接触器的依据是：（B ）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、用于使自动空气开关远距离断开电路的是：（C）A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器3、电磁机构中，吸引线圈的作用是：（A）A、将电能转化成磁场能量B、将磁场能转化成电能4、熔断器作为短路保护的电器，它是（B）于被保护电路中的。

A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（ C ）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点6、下述对PLC存储器描述错误的是：（A）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序7、分析电气原理图的基本原则是：（C）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路8、自动空气开关的电气符号是：（ B ）A、SBB、QFC、FRD、FU9、下列对PLC软继电器的描述，正确的是：（ A ）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确10、ST指令的作用是：（ A ）A、用于单个常开触点与母线连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接四、问答题（每题10分，共３0分）1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?2、写出下面梯形图的程序语句。

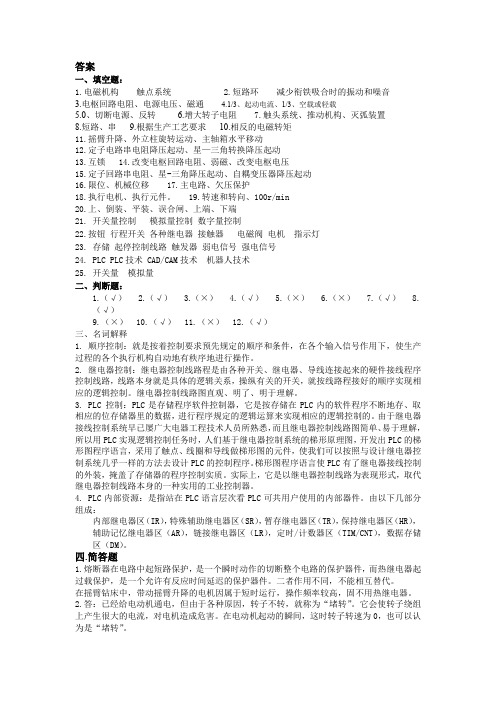

答案一、填空题：1.电磁机构触点系统2.短路环减少衔铁吸合时的振动和噪音3.电枢回路电阻、电源电压、磁通4.1/3、起动电流、1/3、空载或轻载5.0、切断电源、反转6.增大转子电阻7.触头系统、推动机构、灭弧装置8.短路、串9.根据生产工艺要求10.相反的电磁转矩11.摇臂升降、外立柱旋转运动、主轴箱水平移动12.定子电路串电阻降压起动、星—三角转换降压起动13.互锁 14.改变电枢回路电阻、弱磁、改变电枢电压15.定子回路串电阻、星-三角降压起动、自耦变压器降压起动16.限位、机械位移 17.主电路、欠压保护18.执行电机、执行元件。

19.转速和转向、100r/min20.上、倒装、平装、误合闸、上端、下端21. 开关量控制模拟量控制数字量控制22.按钮行程开关各种继电器接触器电磁阀电机指示灯23. 存储起停控制线路触发器弱电信号强电信号24. PLC PLC技术 CAD/CAM技术机器人技术25. 开关量模拟量二、判断题：1.（√）2.（√）3.（×）4.（√）5.（×）6.（×）7.（√）8.（√）9.（×） 10.（√） 11.（×） 12.（√）三、名词解释1. 顺序控制：就是按着控制要求预先规定的顺序和条件，在各个输入信号作用下，使生产过程的各个执行机构自动地有秩序地进行操作。

2. 继电器控制：继电器控制线路程是由各种开关、继电器、导线连接起来的硬件接线程序控制线路，线路本身就是具体的逻辑关系，操纵有关的开关，就按线路程接好的顺序实现相应的逻辑控制。

继电器控制线路图直观、明了、明于理解。

3. PLC 控制：PLC是存储程序软件控制器，它是按存储在PLC内的软件程序不断地存、取相应的位存储器里的数据，进行程序规定的逻辑运算来实现相应的逻辑控制的。

由于继电器接线控制系统早已屡广大电器工程技术人员所熟悉，而且继电器控制线路图简单、易于理解，所以用PLC实现逻辑控制任务时，人们基于继电器控制系统的梯形原理图，开发出PLC的梯形图程序语言，采用了触点、线圈和导线做梯形图的元件，使我们可以按照与设计继电器控制系统几乎一样的方法去设计PLC的控制程序。

电气控制技术题库三、判断：（每题2分）1、开关电器在所有电路都可直接接负载。

（X ）2、主令电器在自动控制系统中接入主回路。

（X ）3、刀开关安装时，手柄要向上装。

接线时，电源线接在上端，下端接用电器。

（√）4、熔断器在电路中既可作短路保护，又可作过载保护。

（X ）5、热继电器在电路中既可作短路保护，又可作过载保护。

（X ）6、接触器按主触点通过电流的种类分为直流和交流两种。

（√）7、继电器在任何电路中均可代替接触器使用。

（X ）8、电气原理图绘制中，不反映电器元件的大小。

（√）11、电气原理图设计中，应尽量减少电源的种类。

（√）12、电气原理图设计中，应尽量减少通电电器的数量。

（√）13、电气接线图中，同一电器元件的各部分不必画在一起。

（X ）14、热继电器和过电流继电器在起过载保护作用时可相互替代。

（X ）15、一台线圈额定电压为220V的交流接触器，在交流220V和直流220V的电源上均可使用。

（X ）16、检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。

（√）18、时间继电器之所以能够延时，是因为线圈可以通电晚一些。

（X ）19、熔断器的额定电流大于或等于熔体的额定电流。

（√）20、中间继电器实质上是电压继电器的一种，只是触点多少不同。

（√）21、分析控制电路最基本的方法是查线读图法。

（√）24、交流接触器通电后，如果铁芯吸合受阻，会导致线圈烧毁。

（√）25、低压断路器是开关电器，不具备过载、短路、失压保护。

（X ）27、热继电器的电流整定值是触点上流过的电流值。

（X ）29、正在运行的三相异步电动机突然一相断路，电动机会停下来。

（X ）30、在控制电路中，额定电压相同的线圈允许串联使用。

（X ）31、在正反转电路中，用复合按钮能够保证实现可靠联锁。

（√）33、低压断路器具有失压保护的功能。

（√）34、电压线圈并联在电源两端，匝数多，阻抗小，电流线圈串联在电路中，导线细，电流大。

《电气控制技术》答案第一章电气控制系统常用器件一、选择题题号 1 2 3 4 5 6 7 8 9 10答案A(P4)D(P5)B(P11)C(P11)A(P11)A(P11)A(P12)B(P14)C(P12)C(P11)题号11 12 13 14 15 16 17 18 19 20答案C(P16)B(P24)C(P24)D C(P11)C(P15)D(P17)A(P16)C(P19)D(P19)题号21 22 23 24 25 26 27 28 29 30答案A(P19)C(P27)C(P5)D(P5)B(P35)D(P53)B(P17)D(P19)B(P17)B(P29)题号31 32 33 34 35 36 37 38 39 40答案C(P24)D(P51)B(P53)B(P52)B(P32)A(P39)二、填空题1、线接触(P5)；2、桥式(P6)；3、多断点灭弧，磁吹灭弧，灭弧栅(P7)；4、触头，电磁结构(P5)；5、1200—1500(P4)；6、激磁线圈(P8)；7、电磁结构，触点系统(P8)；8、吸力特征(P10)；9、控制电路(P14)；10、QA(P12)；11、 (P15)；12、 (P19)；13、 (P19)；14、带断相保护，不带断相保护(P16)；15、时间(P19)；16、 (P19)；17、热元件(P16)；18、 (P17)；19、反接制动(P19)；20、空气保护(P24)；21、发送和转换控制命令(P29)；22、1-5V,4-20mA(P38)；23、 (P30)；24、启动或接通(P30)；25、短路(P27)三、改错题1、点接触形式触点只能用于小电流电器中，如接触器辅助触点和继电器触点。

(P5)2、磁吹式灭弧广泛用于直流接触器中。

(P7)3、触点是电磁式低压电器的执行部件，电磁结构是感测部件。

(P8)4、交流激磁线圈吸力F与气隙无关，I与气隙成正比。

第1章 常用低压电器习题答案1. 什么是低压电器？怎样分类？常用的低压电器有哪些？答：用于交流50Hz 额定电压1200V 以下，直流额定电压1500V 以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。

配电电器。

用于配电系统，进行电能的输送和分配，如熔断器、刀开关、转换开关、低压断路器等。

控制电器。

主要用于自动控制系统和用电设备中，如接触器、继电器、主令电器、电阻器、电磁铁等。

2. 叙述接触器的用途，并画出接触器的符号。

答：接触器是一种通用性很强的电磁式电器，它可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等电力负载。

接触器的文字符号是KM ，图形符号如下：常闭辅助触点常开辅助触点主触点电磁线圈KM3. 叙述交流接触器的组成部分及各部分的作用。

答：交流接触器主要由电磁机构、触点系统、弹簧和灭弧装置等组成。

电磁机构的主要作用是将电磁能量转换成机械能量，带动触点动作，完成通断电路的控制作用。

交流接触器的触点由主触点和辅助触点构成。

主触点用于通断电流较大的主电路，由接触面积较大的常开触点组成，一般有三对。

辅助触点用以通断电流较小的控制电路，由常开触点和常闭触点组成。

灭弧系统。

触点在分断电流瞬间，在触点间的气隙中就会产生电弧，电弧的高温能将触点烧损，并且电路不易断开，可能造成其他事故，因此，应采用适当灭弧系统迅速熄灭电弧。

反作用弹簧的作用是当吸引线圈断电时，迅速使主触点、常开触点分断；缓冲弹簧的作用是缓冲衔铁吸合时对铁心和外壳的冲击力；触点压力弹簧的作用是增加动静触点之间的压力，增大接触面积，降低接触电阻，避免触点由于接触不良而过热。

4. 交流接触器的主要技术参数有哪些？各如何定义？答：1）额定电压。

接触器铭牌上标注的额定电压是指主触点正常工作的额定电压。

2）额定电流。

接触器铭牌上标注的额定电流是指主触点的额定电流。

3）线圈的额定电压。

2008-2009上半年电气工程及其自动化专业工厂电气控制技术标准答案及评分标准（第一套）考试时间：120分钟A卷一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共5分)答案： 1D 2A 3B 4A 5A二、填空题(每空1分，共10分)答案：1开关熔断器接触器继电器2 CPU 输入输出存储器三、简答题(每小题4分，共40分)1虽然电磁式电器的类型很多，但它的工作原理和构造基本相同。

其结构大都是由两个主要部分组成，即感应部分(电磁机构)和执行部分(触头系统)电磁机构由线圈、铁心和衔铁组成，主要作用是通过电磁感应原理将电能转换成机械能，带动触头动作，完成接通或分断电路的功能。

触头是电磁式电器的执行部分，起接通或断开电路的作用。

触头的结构形式很多，按其所控制的电路可分为主触头和辅助触头。

主触头用于接通或断开主电路，允许通过较大的电流；辅助触头用于接通或断开控制电路，只能通过较小的电流。

2 ：相同点：动作原理相似；不同点：接触器容量大，有灭弧能力，中间继电器容量小，无灭弧能力。

3．当电动机一旦出现长时间过载等情况，需要自动切断电路，从而出现了能随过载程度而改变动作时间的电器，这就是热继电器。

与电流继电器和熔断器不同，热继电器中发热元件有热惯性，在电路中不能做瞬时过载保护，更不能做短路保护。

4．自锁即要求电动机控制回路启动按钮按下松开后，电动机仍能保持运转工作状态，与点动相对应，互锁控制即在实际控制过程中，常常有这样的要求，两台电机不准同时接通，如图所示。

当按下SB1，KM1得电工作时，即使误按下SB2，也不准KM2得电，否则会使两个接触器的主触点同时吸合，引起主控回路短路，发生危险。

自锁控制线路图互锁控制线路图5．反接制动是利用改变电动机电源相序，使定子绕组产生的旋转磁场与转子旋转方向相反，因而产生制动力矩的一种制动方法。

三相异步电动机能耗制动时，切断定子绕组的交流电源后，在定子绕组任意两相通入直流电流，形成一固定磁场，与旋转着的转子中的感应电流相互作用产生制动力矩。

工厂电气控制技术◼现代电气自动控制技术，黄向慧等，机械工业出版社◼工厂电气控制技术，方承远等，机械工业出版社《电气控制技术》专业课程的性质电气控制技术是以各类电动机为动力的传动装置或者系统为对象，以实现生产过程自动化的控制技术。

在电气控制技术中，其控制系统是主要的组成部份。

本门课程就是将电气控制系统作为主要的研究对象进行理论和实践这两个环节的学习和探讨。

在现今社会中，电气控制技术已在各行各业中被广泛应用，其电气控制系统已经是实现工业生产自动化的重要的技术手段。

因此，《电气控制技术》是一门理论性和实践性极强的专业技术课。

《电气控制技术》课程的学习内容1、电气控制系统中常用电器的基础知识；2、电气控制系统的基本控制原理；3、电气控制线路的基本环节；4、典型生产机械控制电路分析；5、电气控制线路的设计、原理图的绘制及元件选用；6、电气控制系统的日常保养与检修；7、实际操作。

学习《电气控制技术》课程的目的（基本要求）1、熟悉常用控制电器元件的结构、工作原理、用途、型号，并能够正确选用；2、熟悉电气控制线路的基本环节，对一般的电气控制线路具有独立分析能力；3、初步具有对相对比较简单的电气控制系统进行改造和设计的能力；4、初步具有对一般的继电器—接触器控制线路故障的分析、检查和排除故障的能力；5、初步具有独立完成相对简单控制电路的装配和调试能力。

重点掌握《电气控制技术》课程的内容1、常用控制电器元件的文字与图形符号（GB符号）；2、电气控制线路原理图的绘制规则；3、电气控制系统的基本控制原理、基本环节；4、典型的控制电路分析；5、常见故障的分析与解决方法。

重点掌握《电气控制技术》课程的内容1、常用控制电器元件的文字与图形符号（GB符号）；2、电气控制线路原理图的绘制规则；3、电气控制系统的基本控制原理、基本环节；4、典型的控制电路分析；5、常见故障的分析与解决方法。

总目录第1篇电气控制第1章常用低压控制电器第2章电气控制线路的基本环节第3章生产机械电气控制线路分析第4章电气控制线路的设计及元器件选择第2篇可编程控制器第5章可编程控制器的组成及工作原理第6章可编程控制器的指令第7章可编程控制器的应用第8章可编程控制器的通信及网络第1章常用低压控制电器◼1．1 主令电器◼1．2 低压开关类电器◼1．3 熔断器◼1．4 接触器◼1．5 继电器“电气”与“电器”的区别*什么是“电气”？“电气”是一个宏观的概念。

工厂电气控制技术复习资料及答案一、单选题1．某调速系统调速范围为150—1500转/分，要求静差率为0.02，此时该系统的静态转速降是（A）。

A．3B．5C．10D．302．某直流调速系统最高理想转速为1450转/分，最低理想空载转速250转/分，额定负载静态速降为50转/分，该系统调速范围为（C）。

A．3B．6C．7D．83．某直流调速系统额定最高转速为1450转/分，该系统调速范围为10,静差率为0.1，额定负载时转速降落为（C）。

A．5.11B．10.11C．16.11D．20.114．双闭环调速系统在启动过程中调节作用主要靠（D）的作用。

A．P调节器B．I调节器C．速度调节器D．电流调节器5．采用晶闸管通断控制法的交流电路（B）。

A．存在高次谐波B．不存在高次谐波C．存在少量的高次谐D．有时存在高次谐波有时不存在高次谐波6．晶闸管调速系统中，PI调节器中的电容元件发生短路就会出现（A）。

A．调速性能下降B．超速运行C．无法调速D．低速运行7．异步电机串级调速采用的电路是（B）电路。

A．无源逆变B．有源逆变C．普通逆变D．整流8．为了保持小容量调速系统晶闸管不受冲击电流的损坏，在系统中应采用（D）。

A．电压反馈B．电流正反馈C．转速负反馈D．电流截止负反馈9．转速负反馈调速系统在稳定运行过程中，转速反馈线突然断开，电动机的转速会（A）。

A．升高B．降低C．不变D．不定10．在可控硅整流电路中，当晶闸管的移相控制角增大时，整流器输出直流电压平均值Ud(B)。

A．增加B．减小C．不变D．不定11．在转速负反馈系统中，开环放大倍数K增大时，转速降落?n将（D）。

A．不变B．不定C．增大D．减小12．在晶闸管一直流电动机调速系统中，当负载电流增加时，则电枢回路电压降将（A）。

A．增加B．减小C．不变D．不定13．双闭环调速系统比单闭环调速系统的起动时间（B）。

A．长B．短C．不快也不慢D．不定14．电源内阻为R0，负载电阻为RL，获得最大输出功率的条件是（D）。

工厂电气控制技术复习题及答案工厂电气控制技术复习题（一）一、填空题1．熔断器在低压电路中起短路保护和过载保护作用。

2．电磁机构由线圈、死心和衔铁构成。

3．降压启动是指利用某些设施或许采纳电动机定子绕组换接方法，使电动机起动时，定子绕组的端电压低于额定电压，进而减少起动电流。

4．沟通电磁机构的线圈通电后，衔铁还没有动作时的励磁电流为吸合后的额定电流 5~6 倍，因此沟通电磁机构不合适用于靠谱性要求高与操作屡次的场合。

5．绕线异步电动机有串电阻起动和串频敏变阻器起动两种控制电路。

6． PLC内部等效继电器的符号商定：○表示线圈、≠表示常闭触点、‖ 表示常开触点。

7． 0~T199是 100ms准时器、T200~T245 是 10ms准时器。

8． STL指令称为步进接点指令。

其功能是将步进接点接到左母线。

STL指令的操作元件是状态继电器S。

二、判断题1．直接启动所用设施少，线路简单，维修量较少，故电动机一般都采纳直接启动。

（×）2．接触器能够屡次地接通和切绝交直流主电路和控制电路，并能实现远距离控制。

（√）3．M7120 磨床电磁吸盘电流过小时，电动机 M1、M3停止旋转。

（√）4．直流电弧比沟通电弧更简单熄灭。

（× ）5．热继电器合用全部电动机的过载保护。

（× ）6．接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。

（√）7．不拥有掉电保护功能的计数器，掉电后目前触点不可以自动复位，需要使用 RST指令使触点复位。

（√ ）8． PLC输出继电器的外面输出触点只有常开触点。

（√）9．步进接点既有常开触点又有常闭触点。

（× ）10． PLF是上涨沿脉冲微分指令。

（×）三、选择题1．单台三相沟通电动机（或设施）的三根引出线，按相序挨次编号为（A）A、U、V、WB、L1、L2、L3C、U11、V11、W112．桥式起重机电动机的过载保护均由（B ）来实现。

《电气控制技术》作业参考答案作业一一、填空题：1.能耗制动反接制动回馈制动2.1000 12003.大低 Y4.短路保护过载保护电流的热效应5.电磁机构触点系统6.短路环减少衔铁吸合时的振动和噪音7.电枢回路电阻、电源电压、磁通 8.1/3 、起动电流、 1/3、空载或轻载9.0、切断电源、反转 10.增大转子电阻11.触头系统、推动机构、灭弧装置12.短路、串 13.根据生产工艺要求14.相反的电磁转矩 15.摇臂升降、外立柱旋转运动、主轴箱水平移动二、判断题： 1.√ 2.√ 3.× 4.√ 5.× 6.× 7.√ 8.√ 9.× 10.√三、简答题：1.答：FR：热继电器，热元件连接在主电路中和触头连接在控制电路中。

不会因电动机的起动电流过大而立即动作，因为它具有热惯性。

对于定子绕组是△形连接的异步电动机应选择三相结构带断相保护的热继电器2.答：已经给电动机通电，但由于各种原因，转子不转，就称为“堵转”。

它会使转子绕组上产生很大的电流，对电机造成危害。

在电动机起动的瞬间，这时转子转速为0，也可以认为是“堵转”。

3.答：接触器的主触头串联在主电路中，辅助触头接在控制电路中，一般用于自锁和互锁，线圈串联在控制线路中。

4.答：交流电磁线圈误通直流电源时，因其等效直流电阻较小，将导致线圈发热。

直流电磁线圈误通交流电时，因线圈铁心为整块硅钢做成，会产生较大涡流，产生大量热量，烧毁线圈。

220V的交流接触器通入380V交流电源，因电压增加超过其额定电压，所以会烧毁线圈。

四、分析题：1.自锁就是交流接触器自身的常开辅助触头与起动按钮并联，保证自身的线圈一直得电。

设计可与简单的连动控制相仿。

2.五、设计题：1.2.FU作业二一、填空题：1.定子电路串电阻降压起动、星—三角转换降压起动2.互锁3.改变电枢回路电阻、弱磁、改变电枢电压4.定子回路串电阻、星-三角降压起动、自耦变压器降压起动5.电磁机构触点系统6.短路环减少衔铁吸合时的振动和噪音7.电枢回路电阻、电源电压、磁通 8.1/3、起动电流、 1/3、空载或轻载9.0、切断电源、反转 10.增大转子电阻11.触头系统、推动机构、灭弧装置 12.短路、串13.根据生产工艺要求 14.相反的电磁转矩15.摇臂升降、外立柱旋转运动、主轴箱水平移动二、判断题：1.√ 2.√ 3.× 4.√ 5.× 6.× 7.√ 8.√ 9.× 10.√三、简答题：答1.FR：热继电器，热元件连接在主电路中和触头连接在控制电路中。

电气控制技术练习题库及参考答案一、单选题（共87题，每题1分，共87分）1.三相异步电动机的额定电流是指定子绕组的（）。

A、不确定B、线电流C、任意电流D、相电流正确答案：B2.把电能转变成机械能输出的电机是（）A、变压器B、电动机C、不确定D、发电机正确答案：B3.热继电器在电动机控制线路中不能作()。

A、过载保护B、缺相保护C、短路保护D、缺相保护正确答案：C4.用来表示电动机、电器实际位置的图是（）。

A、电气布置图B、电气系统图C、功能图D、电气原理图正确答案：A5.中间继电器的电气字母符号为()A、KAB、FUC、QFD、KT正确答案：A6.使用电流互感器时，其二次侧不允许（）A、通路B、短路C、不确定D、开路（断路）正确答案：D7.变压器主要组成部分是（）A、绕组与转子B、定子与转子C、铁芯与定子D、铁芯与绕组正确答案：D8.三相交流电路的总电源开关进线分别用（）A、L1、L2、L3标号B、U、V、W标号C、A、B、C标号D、1、2、3标号正确答案：A9.熔断器的熔体应（）被保护电路中A、并联B、串联C、混联D、以上都不是正确答案：B10.在三相异步电动机的反接制动中，防止电动机反向起动的措施是（）。

A、在电动机的定子回路中串制动电阻。

B、使用时间继电器C、使用速度继电器D、以上都不是正确答案：C11.三相异步电动机的额定转速是指（）。

A、同步转速B、不确定C、转子转速D、任意转速正确答案：C12.接触器的型号为CJ10-160，其额定电流是（）A、160AB、10AC、10-160AD、以上都不是正确答案：A13.在三相异步电动机进行能耗制动时，切除定子绕组三相电源的同时，要在定子绕组中接通（）。

A、交流电源B、直流电源C、任意电源D、以上都不是正确答案：B14.接触器的辅助常开触头一般用作（）。

A、通断主电路B、互锁C、自锁D、以上都不对正确答案：C15.三相笼形电动机采用星-三角降压起动，当正常工作时使用的是（）的接法。
