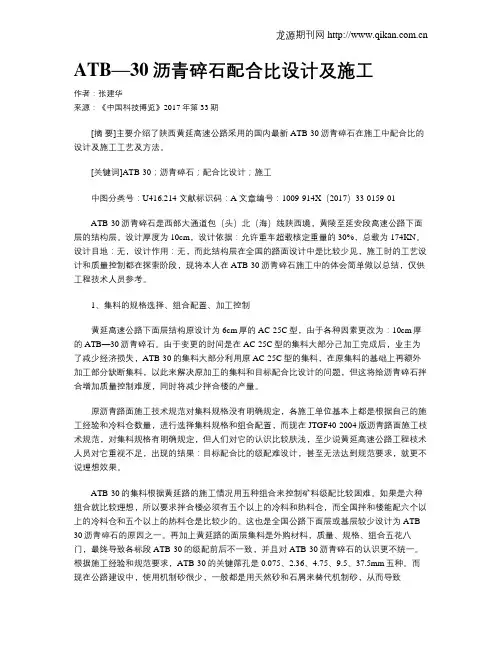

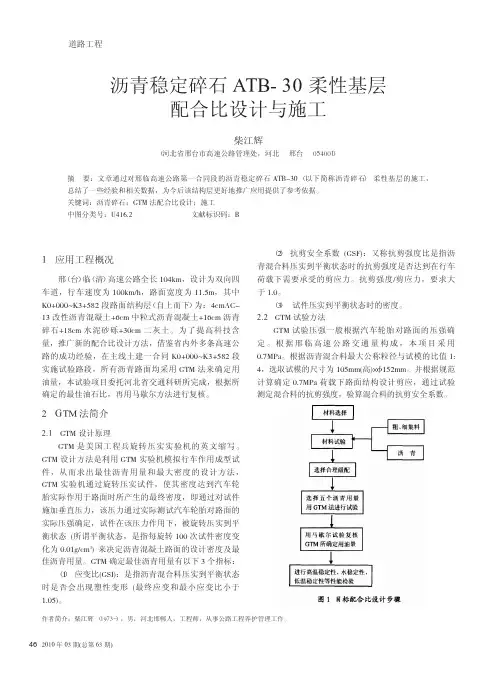

ATB—30沥青碎石配合比设计及施工作者：张建华来源：《中国科技博览》2017年第33期[摘要]主要介绍了陕西黄延高速公路采用的国内最新ATB-30沥青碎石在施工中配合比的设计及施工工艺及方法。

[关键词]ATB-30；沥青碎石；配合比设计；施工中图分类号：U416.214 文献标识码：A 文章编号：1009-914X（2017）33-0159-01ATB-30沥青碎石是西部大通道包（头）北（海）线陕西境，黄陵至延安段高速公路下面层的结构层。

设计厚度为10cm，设计依据：允许重车超载核定重量的30%，总载为174KN。

设计目地：无，设计作用：无，而此结构层在全国的路面设计中是比较少见，施工时的工艺设计和质量控制都在探索阶段，现将本人在ATB-30沥青碎石施工中的体会简单做以总结，仅供工程技术人员参考。

1、集料的规格选择、组合配置、加工控制黄延高速公路下面层结构原设计为6cm厚的AC-25C型，由于各种因素更改为：10cm厚的ATB—30沥青碎石。

由于变更的时间是在AC-25C型的集料大部分己加工完成后，业主为了减少经济损失，ATB-30的集料大部分利用原AC-25C型的集料，在原集料的基础上再额外加工部分缺断集料，以此来解决原加工的集料和目标配合比设计的问题，但这将给沥青碎石拌合增加质量控制难度，同时将减少拌合楼的产量。

原沥青路面施工技术规范对集料规格没有明确规定，各施工单位基本上都是根据自己的施工经验和冷料仓数量，进行选择集料规格和组合配置，而现在JTGF40-2004版沥青路面施工枝术规范，对集料规格有明确规定，但人们对它的认识比较肤浅，至少说黄延高速公路工程枝术人员对它重视不足，出现的结果：目标配合比的级配难设计，甚至无法达到规范要求，就更不说理想效果。

ATB-30的集料根据黄延路的施工情况用五种组合来控制矿料级配比较困难。

如果是六种组合就比较理想，所以要求拌合楼必须有五个以上的冷料和热料仓，而全国拌和楼能配六个以上的冷料仓和五个以上的热料仓是比较少的。

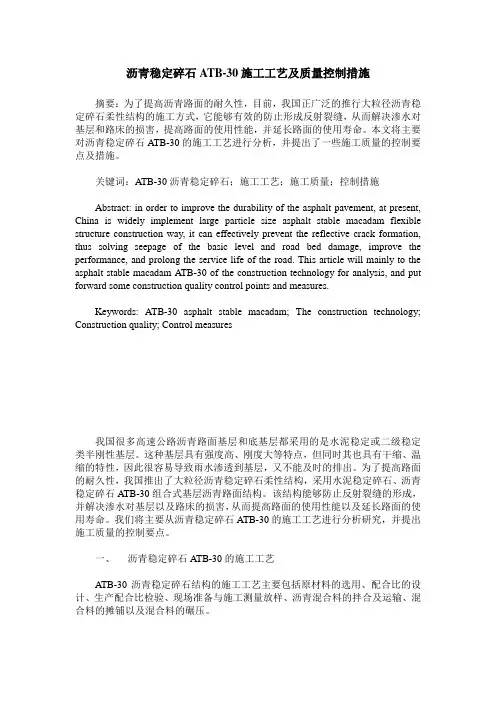

沥青稳定碎石ATB-30施工工艺及质量控制措施摘要：为了提高沥青路面的耐久性，目前，我国正广泛的推行大粒径沥青稳定碎石柔性结构的施工方式，它能够有效的防止形成反射裂缝，从而解决渗水对基层和路床的损害，提高路面的使用性能，并延长路面的使用寿命。

本文将主要对沥青稳定碎石ATB-30的施工工艺进行分析，并提出了一些施工质量的控制要点及措施。

关键词：ATB-30沥青稳定碎石；施工工艺；施工质量；控制措施Abstract: in order to improve the durability of the asphalt pavement, at present, China is widely implement large particle size asphalt stable macadam flexible structure construction way, it can effectively prevent the reflective crack formation, thus solving seepage of the basic level and road bed damage, improve the performance, and prolong the service life of the road. This article will mainly to the asphalt stable macadam ATB-30 of the construction technology for analysis, and put forward some construction quality control points and measures.Keywords: ATB-30 asphalt stable macadam; The construction technology; Construction quality; Control measures我国很多高速公路沥青路面基层和底基层都采用的是水泥稳定或二级稳定类半刚性基层。

ATB-30沥青稳定碎石下面层施工技术方案308.01范围本节工作为在已建成并经监理工程师验收合格的基层上，按照图纸和监理工程师指示铺筑ATB-30沥青稳定碎石下面层。

它包括所需的设备、劳力和材料，以及施工、试验等全部工作。

308.02材料1、粗集料（1）粗集料应洁净、干燥、表面粗糙、形状接近立方体，且无风化、无杂质，并有足够的强度、耐磨耗性。

必须选用反击式破碎机加工的碎石，禁止采用颚式破碎单机加工的碎石。

（2）同种石质尽可能采用同型号破碎设备生产的碎石。

进场后粗集料必须隔离堆放且堆料场必须用混凝土硬化，同时进行各项指标的检验。

（3）下面层的粗集料必须满足表308-1的质量要求，级配符合规范要求，且必须满足表308-2表中的允许范围。

（4）若石料粘附性差，应掺加抗剥落剂，使集料与沥青的粘附性达到5级，提高水稳性。

抗剥落剂的精确比例由试验室确定。

2、细集料（1）下面层沥青混合料原则上应采用机制砂，若材料供应有困难，可采用天然砂，但用量不应超过集料总量的8%。

（2）机制砂或天然砂应洁净、干燥、无风化、无杂质，且有适当的颗粒级配，同时要求与沥青有良好的粘附能力。

（3）细集料堆放时必须搭棚存放。

（4）机制砂采用制砂机在拌和厂加工，级配满足表308-3。

（5）细集料的技术要求见表308-4。

表308-1 面层粗集料质量要求2、填料（1）沥青混合料的填料必须采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉，原石料中不得含有泥土等杂质。

（2）矿粉要求干燥、洁净、能自由的从矿粉仓流出，坚决不得使用回收粉。

严格控制0.075mm以下含量，其允许偏差为±1%。

矿粉掺配时，引进粉胶比进行控制，ATB-30宜为0.8～1.0。

（3）填料要求采用专用磨细设备进行工厂（指水泥厂）化加工。

（4）填料的技术要求见表308-5。

表308-5 填料的技术要求（5）经监理工程师批准，采用水泥、石灰等作为填料时，其用量不宜超过矿料总量的2%。

沥青碎石柔性基层ATB施工方案一、前期准备1.检查工程施工图纸，了解工程的具体要求和设计要求，确保施工符合规范要求。

2.组织施工人员，包括工程师、技术人员和施工人员等，明确工作分工。

3.确认施工现场和交通状况，制定施工计划，并做好交通管控工作。

4.检查施工设备和工具的完好性，确保施工工具齐全且能正常运行。

5.准备相关材料，包括沥青、碎石、热藏材料等，确保材料质量和数量满足施工要求。

二、材料配合1.沥青的选用：根据交通量、设计要求和环境要求等，选择适当的沥青类型和级别。

2.碎石的选用：根据设计要求和沥青的要求，选择适当的碎石规格和级别。

3.热藏材料的选用：根据沥青的要求，选择适当的热藏材料，确保沥青质量。

三、施工工艺1.标线和测量：根据设计要求，在施工现场进行标线，确定基层的宽度和坡度等。

同时，使用测量仪器对施工现场进行测量，确认施工尺寸和坡度等数据。

2.碾压基层：在施工现场进行碾压基层，利用碾压机对原有基层进行碾压，确保基层平整和坚实。

3.材料预处理：对沥青进行预热处理，使其达到施工要求的温度。

同时对碎石进行清洗和筛分处理，确保碎石质量满足要求。

4.沥青与碎石的混合：将预热处理后的沥青与清洗筛分后的碎石进行混合，使用搅拌机或搅拌车进行充分搅拌，确保沥青和碎石的充分混合。

5.铺设ATB：将混合好的ATB材料铺设在基层上，使用铺设机或人工进行铺设，确保ATB的均匀铺设、厚度均匀。

6.压实ATB：使用压实机对铺设好的ATB进行压实，确保ATB的均匀压实和密实度达到要求。

7.收尾工作：清理施工现场和交通道路，将施工工具和设备整理归位，确保施工现场整洁和交通安全。

四、质量控制1.监测碎石的质量，确保碎石符合设计要求和沥青的要求。

2.监测沥青的质量，包括温度、黏度、流动性等，确保沥青符合设计要求。

以上是沥青碎石柔性基层ATB施工方案的基本内容，通过严格按照施工方案进行施工，可以确保施工质量和工程效果的稳定性和可靠性。

文章编号:1009-6825(2010)10-0250-03ATB -30沥青稳定碎石路面施工工艺及质量控制收稿日期:2009-12-15作者简介:杨宝岭(1957-),男,工程师,中铁十局集团西北工程有限公司,陕西西安 710065杨宝岭摘 要:以黄陵)延安高速公路工程为例,介绍了AT B -30沥青稳定碎石路面施工工艺,重点阐述了配合比设计和沥青混合料的拌和、运输方法,并提出了施工过程中的质量控制要点,为类似工程积累了经验。

关键词:沥青稳定碎石路面,施工工艺,配合比,沥青混合料,质量控制中图分类号:U 416.217文献标识码:A1 概述目前在我国90%以上的高速公路沥青路面基层和底基层采用了水泥稳定或二灰稳定类半刚性基层。

这种基层具有强度高、刚度大的特点,但同时也具有干缩和温缩的特性,因而使沥青面层不可避免的产生反射裂缝,从而导致雨水很容易的渗入基层,又不能及时排出。

在重交和重载的作用下,产生极大的动水压力而冲刷基层造成唧浆。

现在我国刚开始推广大粒径沥青稳定碎石柔性结构,防止反射裂缝的形成,以解决渗水对基层和路床的损害,提高路面的使用性能、延长路面使用寿命。

2 工程概况黄陵)延安高速公路是国家规划的西部大通道(包头)西安)重庆)北海)在陕西境内的重要组成部分,也是陕西省/十#五0计划重点建设项目之一,同时也是陕西省/米0字形主骨架的构成路段。

本合同段为LM -3合同段,全长27.2km 。

施工AT B -30沥青碎石下面层施工为陕西省首例。

黄延高速公路设计行车速度80km/h,路基宽度24.5m 。

结构层为:4cm AC -13沥青混凝土+6cm AC -20沥青混凝土+10cmA TB -30沥青稳定碎石,AT B -30沥青稳定碎石680km 2。

3 施工工艺3.1 施工工艺流程施工工艺流程见图1。

螺栓的下部卡固块能可靠卡固在锚箱内。

四方都预紧后,再用预置力矩扳手加力到800N #m,听到力矩扳手响两次后停止加力。

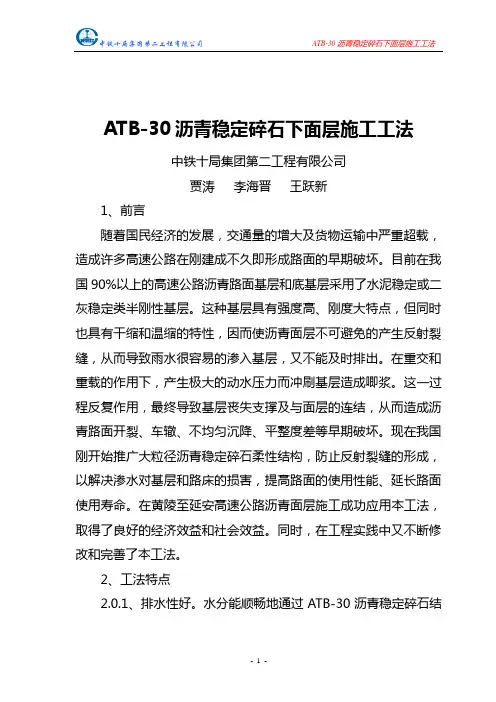

ATB-30沥青稳定碎石下面层施工工法中铁十局集团第二工程有限公司贾涛李海晋王跃新1、前言随着国民经济的发展，交通量的增大及货物运输中严重超载，造成许多高速公路在刚建成不久即形成路面的早期破坏。

目前在我国90%以上的高速公路沥青路面基层和底基层采用了水泥稳定或二灰稳定类半刚性基层。

这种基层具有强度高、刚度大特点，但同时也具有干缩和温缩的特性，因而使沥青面层不可避免的产生反射裂缝，从而导致雨水很容易的渗入基层，又不能及时排出。

在重交和重载的作用下，产生极大的动水压力而冲刷基层造成唧浆。

这一过程反复作用，最终导致基层丧失支撑及与面层的连结，从而造成沥青路面开裂、车辙、不均匀沉降、平整度差等早期破坏。

现在我国刚开始推广大粒径沥青稳定碎石柔性结构，防止反射裂缝的形成，以解决渗水对基层和路床的损害，提高路面的使用性能、延长路面使用寿命。

在黄陵至延安高速公路沥青面层施工成功应用本工法，取得了良好的经济效益和社会效益。

同时，在工程实践中又不断修改和完善了本工法。

2、工法特点2.0.1、排水性好。

水分能顺畅地通过ATB-30沥青稳定碎石结构层排出，不会滞留在路面结构中造成路面的水稳性破坏。

2.0.2、抗裂性好。

不会因为干缩裂缝而导致面层出现反射裂缝。

2.0.3、经济性好。

减少沥青用量，提高经济性ATB-30结构层同面层一起构成全厚式沥青面层，从而使得整个沥青面层的修筑时间减少；同时减少早期破坏，降低了高速公路路面的养护成本。

2.0.4、抗车辙能力提高。

减少车辙、抵御重型车辆的较大轮压。

2.0.5、有效解决了大粒径沥青混合料摊铺离析、平整度不易控制的质量通病，提出了相应的施工参数。

3、适用范围本工法适用于大粒沥青混合料的配合比设计、及现场的施工工艺，尤其是大粒径混合料摊铺的离析控制、平整度控制。

同时针对ATB-30沥青碎石面层的经济性指标――最佳沥青用量给出了范围。

4、工艺原理利用英国的布朗教授在讨论集料级配对沥青混合料性能影响时提出的“集料的最大公称尺寸不同会显著影响沥青混合料的性能，使用公称尺寸较大的集料能提高沥青混合料的稳定性和抗滑性能”。

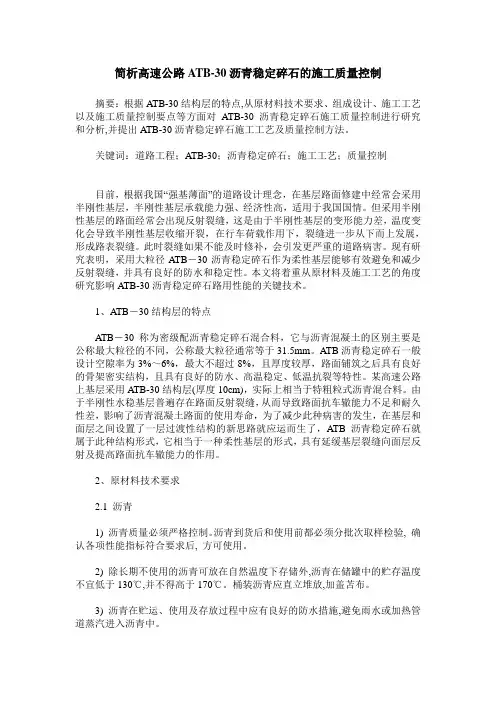

简析高速公路ATB-30沥青稳定碎石的施工质量控制摘要：根据ATB-30结构层的特点,从原材料技术要求、组成设计、施工工艺以及施工质量控制要点等方面对ATB-30 沥青稳定碎石施工质量控制进行研究和分析,并提出ATB-30沥青稳定碎石施工工艺及质量控制方法。

关键词：道路工程；ATB-30；沥青稳定碎石；施工工艺；质量控制目前，根据我国“强基薄面”的道路设计理念，在基层路面修建中经常会采用半刚性基层，半刚性基层承载能力强、经济性高，适用于我国国情。

但采用半刚性基层的路面经常会出现反射裂缝，这是由于半刚性基层的变形能力差，温度变化会导致半刚性基层收缩开裂，在行车荷载作用下，裂缝进一步从下而上发展，形成路表裂缝。

此时裂缝如果不能及时修补，会引发更严重的道路病害。

现有研究表明，采用大粒径ATB－30沥青稳定碎石作为柔性基层能够有效避免和减少反射裂缝，并具有良好的防水和稳定性。

本文将着重从原材料及施工工艺的角度研究影响ATB-30沥青稳定碎石路用性能的关键技术。

1、ATB－30结构层的特点ATB－30称为密级配沥青稳定碎石混合料，它与沥青混凝土的区别主要是公称最大粒径的不同，公称最大粒径通常等于31.5mm。

ATB沥青稳定碎石一般设计空隙率为3%～6%，最大不超过8%，且厚度较厚，路面铺筑之后具有良好的骨架密实结构，且具有良好的防水、高温稳定、低温抗裂等特性。

某高速公路上基层采用ATB-30结构层(厚度10cm)，实际上相当于特粗粒式沥青混合料。

由于半刚性水稳基层普遍存在路面反射裂缝，从而导致路面抗车辙能力不足和耐久性差，影响了沥青混凝土路面的使用寿命，为了减少此种病害的发生，在基层和面层之间设置了一层过渡性结构的新思路就应运而生了，ATB 沥青稳定碎石就属于此种结构形式，它相当于一种柔性基层的形式，具有延缓基层裂缝向面层反射及提高路面抗车辙能力的作用。

2、原材料技术要求2.1 沥青1) 沥青质量必须严格控制。

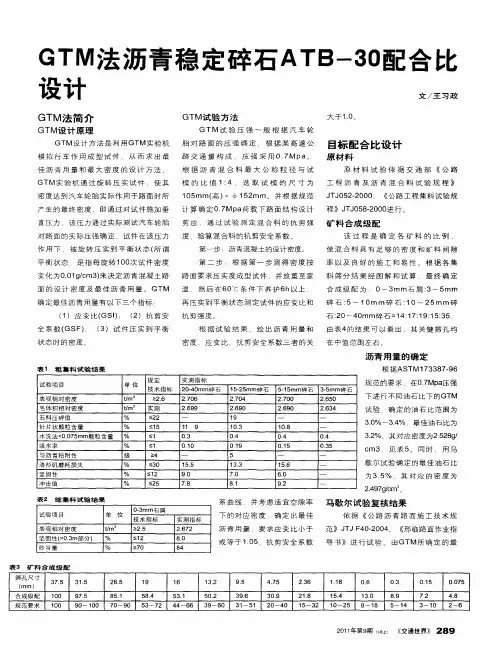

ATB-30目标配合比设计说明一、设计说明1、工程概况安康至汉中高速公路是国家高速公路网十堰至天水联络线陕西境内的主要段落，按照双向四车道高速公路技术标准设计，全长187.96公里。

我标段为A-M03合同段，其起讫里程为：K182+900～K221+775，沥青面层结构如下：下面层为12cm沥青稳定碎石ATB-30；中面层为6cm改性沥青混凝土AC-20；上面层为4cm改性沥青玛蹄脂碎石SMA-13。

2、试验依据①《公路沥青路面施工技术规范》（JTG F40-2004）②《公路工程沥青及沥青混合料试验规程》（JTJ 052-2000）③《公路工程集料试验规程》（JTG E42-2005）④《路面工程施工图设计》⑤《高速公路路面施工技术指南》3、原材料①沥青：沥青为韩国SKA-70#，经检验沥青的各项技术性能符合规定要求。

②粗集料：采自七里沟料场，各项技术性能符合规范要求。

③细集料：砂为双桥产中砂，各项指标均符合规范要求。

④填料：矿粉由七里沟生产，消石灰由陕西富平生产，消石灰与矿粉掺配比例为30：70，其各项技术指标均符合规范要求。

以上各种材料的试验结果详见表1二、设计步骤1、确定级配及最佳沥青含量：根据原材料筛分结果，调整级配曲线，按照油石比2.7%、3.0%、3.3%、3.6%、3.9%进行马歇尔试验，根据试验结果确定最佳油石比。

试验结果详见表2、表3、图1、表4：表2 原材料筛分数据汇总表表3 原材料比例及级配曲线表图1 合成级配曲线图由试验数据可知，毛体积密度无峰值，故取空隙率中值为OAC1，通过计算可得：a3=3.26, OAC min=3.08,OAC max=3.45OAC1=a3=3.26OAC2=( OAC min + OAC max)/2=3.26OAC=( OAC1 +OAC2)/2=3.26结合本路段设计交通量大、轴载重、夏季高温等客观条件,综合考虑到路面性能，确定最佳油石比为3.3%。

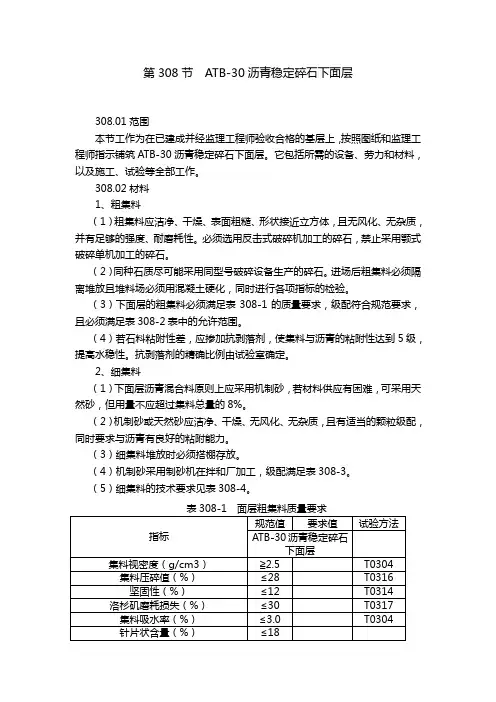

第308节ATB-30沥青稳定碎石下面层308.01范围本节工作为在已建成并经监理工程师验收合格的基层上，按照图纸和监理工程师指示铺筑ATB-30沥青稳定碎石下面层。

它包括所需的设备、劳力和材料，以及施工、试验等全部工作。

308.02材料1、粗集料（1）粗集料应洁净、干燥、表面粗糙、形状接近立方体，且无风化、无杂质，并有足够的强度、耐磨耗性。

必须选用反击式破碎机加工的碎石，禁止采用颚式破碎单机加工的碎石。

（2）同种石质尽可能采用同型号破碎设备生产的碎石。

进场后粗集料必须隔离堆放且堆料场必须用混凝土硬化，同时进行各项指标的检验。

（3）下面层的粗集料必须满足表308-1的质量要求，级配符合规范要求，且必须满足表308-2表中的允许范围。

（4）若石料粘附性差，应掺加抗剥落剂，使集料与沥青的粘附性达到5级，提高水稳性。

抗剥落剂的精确比例由试验室确定。

2、细集料（1）下面层沥青混合料原则上应采用机制砂，若材料供应有困难，可采用天然砂，但用量不应超过集料总量的8%。

（2）机制砂或天然砂应洁净、干燥、无风化、无杂质，且有适当的颗粒级配，同时要求与沥青有良好的粘附能力。

（3）细集料堆放时必须搭棚存放。

（4）机制砂采用制砂机在拌和厂加工，级配满足表308-3。

（5）细集料的技术要求见表308-4。

表308-2 粗集料的颗粒组成的允许偏差表308-3 机制砂或天然砂通过各筛孔的质量百分率（%）表308-4 细集料试验项目及技术指标2、填料（1）沥青混合料的填料必须采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉，原石料中不得含有泥土等杂质。

（2）矿粉要求干燥、洁净、能自由的从矿粉仓流出，坚决不得使用回收粉。

严格控制0.075mm以下含量，其允许偏差为±1%。

矿粉掺配时，引进粉胶比进行控制，ATB-30宜为0.8～1.0。

（3）填料要求采用专用磨细设备进行工厂（指水泥厂）化加工。

（4）填料的技术要求见表308-5。

ATB-30型大粒径沥青碎石柔性基层技术应用摘要：半刚性基层沥青混凝土路面早期强度低，成型慢，龄期长，不能及时开放交通，且抗变形能力低等，尤其在路面大修工程中交通保畅压力大。

本论文引进了大粒径沥青混合料柔性基层新概念，并进行了推广应用，效果良好。

关键词：1.工程概况1.1施工路段312国道保畅工程共分为lm-8、lm-9两个标段，在永寿、彬县、长武境内共实施 atb-30型柔性基层24公里，具体段落见下表：atpb-30型沥青稳定碎石柔性基层施工段落表11.2旧路概况312国道永寿段改建于1999年，二级公路标准，路基宽12米，路面宽10-11米。

旧路路面结构层为：3cm ac-13细粒式沥青混凝土上面层+4cm ac-16中粒式沥青混凝土下面层+22cm二灰砂砾基层+22cm二灰土底基层。

1.4结构组合设计1.4.1强度理论大粒径沥青稳定碎石作为柔性基层具有较好的抗变形能力，它有骨架密实结构和骨架空隙结构两种类型。

《公路沥青路面施工技术规范》（jtg f40-2004）中提供了密级配特粗式atb-40、atb-30，粗粒式atb-25等三种级配类型，开级配特粗式atpb-40、atpb-30，粗粒式atpab-25等三种级配类型。

对于特粗式沥青稳定碎石通常又称为大粒径沥青碎石，因其沥青、矿粉用量较少，其强度形成主要依赖于矿质集料间的嵌挤锁结骨架作用，在行车荷载的作用下有较小的变形和较高的承载能力。

1.4.2结构组合设计312国道永寿境内全部为二级公路，标准设计轴载为bzz-100，设计年限8年，通过补强结构计算，设计弯沉值ld=49.77（10-2 mm）,累计轴次4.3×106 次，结构组合为：4cm ac-16中粒式沥青混凝土面层+10cm atb沥青稳定碎石柔性基层。

2.配合比设计2.1原材料试验2.1.1沥青采用中海70号a级道路石油沥青，测定技术指标如下表：沥青技术指标表22.1.2粗集料粗集料采用乾县峰阳机轧锤破ⅱ类石灰岩碎石，集料规格为10mm-30mm、5mm-15mm、3-10 mm三种规格料。

ATB-30下面层施工技术交底一、试验段概况1、施工时间：20XX年XX月14日；2、施工地点：K2+860～K3+160段，长度300m；3、施工目的：通过试铺试验段，验证粗粒式沥青稳定碎石下面层（ATB-30）配合比、检验施工方案、施工工艺及各项施工操作的适用性、确定本分项工程施工方法，为粗粒式沥青稳定碎石下面层大面积施工提供技术依据，具体如下：1、验证粗粒式沥青稳定碎石下面层的生产配合比和施工方案；2、掌握所使用材料的技术性能资料；3、确定粗粒式沥青稳定碎石下面层施工的松铺系数；4、确定合理的施工机械、机械数量及组合方式；5、确定标准施工方法：⑴、拌和设备的机械性能及混合料生产工艺；⑵、运输车辆的合理数量及运输方式；⑶、混合料的摊铺方法和所用机具的机械性能；⑷、掌握摊铺机的摊铺速度、找平方式及各工作参数的选定；⑸、压实机具的选择和组合、碾压顺序、速度、遍数；⑹、拌和、运输、摊铺、碾压的协调和配合；6、确定现场铺筑高程及厚度的控制方法；7、确定合理的施工进度及作业段长度，修订施工进度计划；8、确定拌合、运输、摊铺、碾压、检测等工序的合理衔接与配合方式；9、确定施工组织及管理体系、人员分工、通讯联络方式；10、总结完善粗粒式沥青稳定碎石施工工艺及质量控制方法。

二、本项目下面层施工的技术要求1、原材料碎石：下面层用碎石最大公称粒径≤31.5mm，压碎值≤22%，粗集料应该洁净、干燥、表面粗燥；针片状含量要求：混合料不大于15%，粒径大于9.5mm 不大于12%，粒径小于9.5mm不大于18%。

不含有粘土块和有害杂质。

细集料要求洁净、干燥、无风化、无杂质，有适当级配，砂当量不小于60%。

矿粉：作为填充料用的矿粉必须采用石灰岩或岩浆岩的强基性岩石等憎水性石料经磨细得到的矿粉。

应洁净、干燥，能自由地从矿粉仓中流出。

其含水量小于1%，外观无团状颗粒现象，亲水系数小于1，塑性指数小于4。

沥青：石油沥青70号A级，针入度要求60-80，软化点不小于46℃，15℃延度不小于100cm。
