《建筑识图与构造》课程标准

《建筑识图与房屋构造》实训课程标准1.课程说明《建筑识图与房屋构造》实训课程标准课程编码〔35486〕承担单位〔建筑工程学院〕制定〔〕制定日期〔2022.10 〕审核〔建筑工程专业指导委员会〕审核日期〔2022.10 〕批准〔〕批准日期〔2022.10 〕（1）课程性质：本门课程是工程造价专业的基础课必修课程。

（2）课程任务：该课程是《建筑识图与房屋构造》课程的重要实践环节。

通过实训作业，学生能够进一步理解本课程课堂教学的内容，熟悉建筑、结构施工图的制图规则及表示方法，掌握建筑、结构施工图的识读方法和技巧，初步具备识读框架结构施工图的基本能力,为今后计算建筑、结构工程量打下良好的基础。

（3）课程衔接：在课程设置上，本课程是《工程量清单计价》《建筑工程预算》《工程软件应用》等课程的前修课程。

2.学习目标通过本课程的学习掌握建筑的构成要素、一般民用建筑的构造原理及典型做法、会用建筑制图标准及构造标准图集以及绘制及识读建筑专业施工图的能力。

具有熟练的绘制及识读建筑专业施工图的能力；能够根据工程及环境的具体条件，合理的选择或实施有效、可靠、经济、美观的建筑构造措施；具有熟练应用有关制图标准及构造标准图集的能力。

培养学生勤奋向上,严谨细致的良好学习习惯和科学的工作态度；具有创新与创业的基本能力；具有爱岗敬业与团队合作精神的能力；具有公平竞争的能力；具有自学的能力；具有拓展知识、接受终生教育的基本能力。

培养学生树立严谨、认真、刻苦的学习态度，养成自觉观察周围建筑实物，接受新鲜事物的素质。

3.课程设计本课程设计的总体思路是选择一套办公楼完整的建筑结构施工图和图集16G101-1、2、3，在教师的指导下，在两周时间内完全读懂该套施工图的建筑和结构施工图，熟悉图例的表达方法，搞清建筑施工图中标高和结构施工图标高的差异完全掌握识图的方法和局部构造的表达方法，并通过抄绘全套设计施工图纸来巩固所学知识。

以“工作过程为导向”的教学方法，通过任务推动真实的学习过程,在专业、方法及社会能力上，以行动导向式教学培养培养学生全面的人格。

XXXX学院《建筑构造》课程标准一、课程定位（必填）二、典型工作任务分析（专业核心课程必填）三、课程目标（必填）（一）总体目标课程是建筑设计专业的一门核心学科，是贯穿专业学习整个过程的重要课程。

通过本课程的实施，培养训练学生的空间想象能力，逻辑思维能力以及综合决策能力，并通过实践性环节，将知识转化为技能，使学生学会分析和研究民用建筑各组成部分的构造理论和构造方法，并具有从事一般中小型民用建筑方案设计和建筑施工图设计的初步能力，为后续课程奠定必要的专业基础知识。

（二）具体目标1、能力目标通过作业的训练，培养学生能运用建筑构造知识来分析和解决实际工程问题，进一步培养学生的绘图技巧，识图能力以及查找资料的技能。

2、知识目标通过学习民用建筑和工业建筑构造，了解建筑设计中的构造问题、结构问题、经济问题和美观问题。

通过对建筑构造课程的系统学习，使学生对建筑构造有一个比较全面的认识完整的了解结构、施工与建筑之间的关系，使学生具备结构、施工方面的初步知识，为学习后续课程做好准备。

3、素质目标学生在“学中做”“做中学”的过程中，让学生在学习建筑构造知识的过程中获得成功的喜悦，培养学生独立、严谨的工作作风和团队意识。

四、课程教学内容及学时分配（必填）五、考核标准及成绩评定办法（必填）六、实施建议（必填）（一）推荐教材：1.教材：建筑构造与识图基本训练（第2版），陈氏凤，机械工业出版社2.教参：建筑构造，刘学贤，机械工业出版社房屋建筑学与建筑构造，崔艳秋，中国电力出版社有限公司（二）教学方法为激发学生学习热情，课程可采用多种教学方法，使课堂形式丰富多彩。

①项目教学法。

由教师参照职业岗位需求，策划下达工作任务，小组成员根据工作任务，查阅资料，进行思考分析，完成从明确任务、搜集资料、制定计划、工作实施、整理总结到验收评价这一完整工作过程。

如在变形缝构造的教学中，教师下达工作任务——《设置变形缝》，并提出简要的工作要求：根据实际工程图纸（教师提供），为建筑物设置变形缝，并对变形缝进行构造处理。

《建筑识图与构造》课程标准课程编号：032098使用专业：专业学习领域课程类别：专业基础课修课方式：必修教学时数：66一、课程定位与课程设计（一）课程性质与作用本课程是工程造价专业的主干课程。

旨在学习建筑的基本构造原理和构造方法，熟悉常用构造的适用场合、构造做法和选用要求，促进施工图识图能力的提高。

施工图识图必须以建立良好的空间想象和空间思维能力为基础，所以必须以学习和建立正投影概念和掌握正投影画法为前提条件，融会贯通、促进建筑构造内容的学习，为学习专业课做准备。

本课程实践性很强，与工程实际结合紧密，需要学生较多地动手参与教学活动。

采用“教、学、做”一体化的教学模式，培养学生掌握投影基本原理、绘图、识图等能力；掌握民用与工业建筑的构造原理及常见做法。

在学生职业能力培养与职业素质养成两个方面起到支撑与促进作用。

后续课程：《建筑结构图识读》、《建筑设备工程与识图》、《建筑工程造价实务》、《安装工程造价实务》、《顶岗实习》、《毕业设计》。

（二）课程基本理念1、以学生为主体，突出职业能力的培养坚持以高职教育培养目标为依据，遵循“结合理论联系实际”的原则，以培养锻炼职业能力为重点。

2、注重培养学生的专业思维能力与专业实践能力以项目任务为载体，使学生在完成任务的过程中锻炼专业思维能力及实践能力。

3、注重过程评价，推行理论、技能双考核配合项目化的课程实施，推行理论、技能双考核，技能考核以过程考核为主，不仅考核完成任务的成果，同时考核完成任务过程中表现出来的能力，如工作态度、沟通能力、表达能力、协作能力等。

（三）课程设计思路本课程的设计思路是打破传统学科课程以知识为主线构建知识体系的模式，采用以建筑识图的工作任务为引领，通过工作任务来整合相关知识与技能，将该课程设计成任务引领型课程。

本课程所设计的相关工作任务是以建筑施工企业工作岗位作为课程主线，将本课程分解为建筑初识、建筑识图基本知识、建筑图投影原理、建筑总平面图识读、建筑平面图识读、建筑立面图识读、建筑剖面识读、建筑构造图识读、建筑设计说明的识读和结构施工图识读等几个逐步递进的任务，有利于学生循序渐进地从整体上认识和掌握建筑识图的过程。

建筑识图及绘图课程标准(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《建筑识图与绘图》课程标准课程代码：一、课程名称：建筑识图与绘图二、开设学年：第一学年三、课程学时：90-100学时，学分四、课程类别：职业岗位课程五、课程教学目标：《建筑识图与绘图》课程着重培养建筑工程行业从业人员的快速识读工程施工图，课程主要讲授建筑识图的基本知识、建筑形体的的投影、建筑施工图的识读与绘制、结构施工图的识读与绘制、计算机绘图及建筑构造的知识。

通过本课程的教学，能正确快速识读工程施工图，并能查阅相关建筑工程图集，正确处理建筑节点，具有熟练识读建筑施工图的能力，并能正确识读结构施工图和设备施工图，胜任施工员岗位的工作。

本课程要达到的能力目标和知识目标如下：（一）能力目标1.具有较强的空间想象能力和构思能力2.能能将建筑施工图与结构施工图融会贯通，读懂建筑施工图和结构施工图3.能用CAD绘图软件绘制建筑节点图及竣工图4.能熟练查阅建筑相关图集5.能掌握建筑构造节点的构造做法6.具有较强的职业道德和职业素养。

（二）知识目标1.掌握建筑制图标准规范的基本规定2.掌握建筑形体投影的原理3.掌握建筑施工图、结构施工图的图示内容、图示方法和读图方法；4.掌握CAD绘图软件的使用六、典型工作任务描述：在建筑工程施工现场，施工图纸是建筑工程施工的指导性文件，是施工人员进行交流的技术语言。

施工人员应严格按照工程图纸施工。

在工程施工前，技术人员应非常熟悉施工图纸的情况。

施工技术人员熟练识读建筑施工图、结构施工图和设备施工图，并根据施工图纸的说明，查阅相应的施工图集，掌握建筑工程各个部位的构造做法，并计算出相应的工程量及下料尺寸，并与施工管理人员及工人进行技术交流，协作，指导施工，将二维的施工图纸建造成三维的建筑。

在工程结束时，应根据工程的实际建造情况绘制CAD竣工图。

七、教学内容：1、学习情境划分八、教学方法与手段建议：本课程是高职建筑工程技术专业一门职业岗位课程，包括识图图纸、绘制图纸和建筑构造的内容，理论知识涉及内容较多，专业技术含量高，实践性很强的一门课程，教学过程中应充分利用学院内的建筑技术实训中心模型室、识图实训室、工学结合教室、计算机绘图室和现场工程实际进行教学；本工程按照学生的认知规律安排教学内容，选用现在建筑行业有代表性的结构类型的图纸，以任务为驱动，收集工程照片、施工动画和录像等充实课程教学资源库；充分利用自编教材、工作任务单和教学资源库实施教学，发挥学生的主体作用和教师的主导作用，实现“工学结合、校企合作、教学做一体化”的课程教学。

四、实施建议（一）教材选用与编写1．必须依据本课程标准选用或编写教材，教材应充分体系任务引领、实践导向课程的设计思路。

2．教材应将本专业职业活动，分解成若干典型的学习情境，按完成工作项目的需要和岗位操作规程，结合职业技术证书考证组织教材内容。

要通过自行编制工作方案、观看操作录像、现场参观并运用所学知识进行评价，引入必须的理论知识，增加实践操作内容，强调理论在实践过程中的应用。

3．教材应图文并茂，提高学生的学习兴趣，加深学生对建筑识图与构造的认识和理解。

教材表达必须精练、准确、科学。

4．教材内容应体系先进性、通用性、实用性，要将本专业新技术、新工艺、新材料及时地纳入教材，使教材更贴近本专业的发展和实际需要。

5．教材中的活动设计的内容要具体，并具有可操作性。

（二）教学建议1．在教学过程中，应立足于加强学生实际操作能力的培养，采用工作任务教学，以工作任务引领提高学生学习兴趣，激发学生的成就动机。

2．本课程教学的关键是操作示范及现场教学，应选用典型建筑施工图识读过程为载体，在教学过程中，教师示范和学生训练互动，学生提问与教师解答、指导有机结合，让学生在“教”与“学”过程中，会识读建筑图。

3．在教学过程中，要创设工作情景，同时应加大实践操作的容量，要紧密结合职业技能证书的考证，加强考证的项目训练，在实践过程中，使学生掌握识图流程，提高学生的岗位适应能力。

4．在教学过程中，要应用多媒体、投影等教学资源辅助教学，帮助学生熟悉制图方法与技巧。

5．在教学过程中，要重视本专业领域新技术、新工艺、新材料发展趋势，贴近工作实际。

为学生提供职业生涯发展的空间，努力培养学生参与社会实践的创新精神和职业能力。

6．教学过程中教师应积极引导学生提升职业素养，提高职业道德。

（三）课程资源的开发与利用1．注重课程资源和现代化教学资源的开发和利用。

这些资源有利于创设形象生动的工作情景，激发学生的学习兴趣，促进学生对知识的理解和掌握。

同时，建议加强课程资源的开发，建立多媒体课程的数据库，努力实现跨学校多媒体资源的共享，以提高课程资源利用效率。

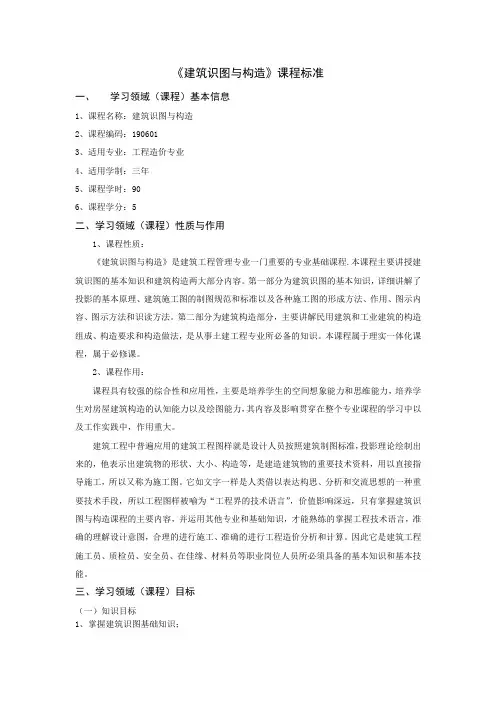

《建筑识图与构造》课程标准一、学习领域（课程）基本信息1、课程名称：建筑识图与构造2、课程编码：1906013、适用专业：工程造价专业4、适用学制：三年5、课程学时：906、课程学分：5二、学习领域（课程）性质与作用1、课程性质：《建筑识图与构造》是建筑工程管理专业一门重要的专业基础课程.本课程主要讲授建筑识图的基本知识和建筑构造两大部分内容。

第一部分为建筑识图的基本知识，详细讲解了投影的基本原理、建筑施工图的制图规范和标准以及各种施工图的形成方法、作用、图示内容、图示方法和识读方法。

第二部分为建筑构造部分，主要讲解民用建筑和工业建筑的构造组成、构造要求和构造做法，是从事土建工程专业所必备的知识。

本课程属于理实一体化课程，属于必修课。

2、课程作用：课程具有较强的综合性和应用性，主要是培养学生的空间想象能力和思维能力，培养学生对房屋建筑构造的认知能力以及绘图能力，其内容及影响贯穿在整个专业课程的学习中以及工作实践中，作用重大。

建筑工程中普遍应用的建筑工程图样就是设计人员按照建筑制图标准，投影理论绘制出来的，他表示出建筑物的形状、大小、构造等，是建造建筑物的重要技术资料，用以直接指导施工，所以又称为施工图。

它如文字一样是人类借以表达构思、分析和交流思想的一种重要技术手段，所以工程图样被喻为“工程界的技术语言”，价值影响深远，只有掌握建筑识图与构造课程的主要内容，并运用其他专业和基础知识，才能熟练的掌握工程技术语言，准确的理解设计意图，合理的进行施工、准确的进行工程造价分析和计算。

因此它是建筑工程施工员、质检员、安全员、在佳缘、材料员等职业岗位人员所必须具备的基本知识和基本技能。

三、学习领域（课程）目标（一）知识目标1、掌握建筑识图基础知识；2、掌握建筑各部分构造；3、掌握施工图的形成方法及识读方法（二）能力目标1、能识读建筑工程施工图；2、能查找图纸中存在的问题及缺陷（三）素质目标1、遵守职业道德和行业规范2、培养团队协作精神3、培养严谨的工作作风和爱岗敬业的工作态度四、学习领域（课程）学习情境设计（一）学习情境设计及学时安排（二）学习情境描述及组织实施五、学习领域（课程）考核评价学习领域（课程）考核采用平时考核和期末考核相结合的方式进行，主要以过程考核为主，考核涵盖完成学习任务的全过程，考核成绩包括出勤情况、平常表现、课堂提问、课堂表现、查找资料等的平时成绩（60%）闭卷考试期末成绩（40%）两部分组成。

建筑识图与构造教学大纲三年制《建筑构造》教学大纲适用：二年制中专工业与民用建筑专业建筑工程系二〇〇七年四月《建筑构造》教学大纲一、课程性质与教学目房屋建筑学是一门综合性，政策性与实践性较强专业课程，它与先修课《建筑制图》、《建筑材料》和后续课《建筑结构》、《建筑施工技术》、《建筑工程定额与预算》等都有密切关系，它是工业与民用建筑专业主要专业课、房屋建筑学分民用建筑和工业建筑两大部分，其中民用建筑部分研究以大量性民用建筑为重点构造及设计原理，工业建筑部分研究以单层厂房为重点工业建筑构造及设计原理。

鉴于工民建专业培养目标要求，本课程以构造为重点，只讲建筑设计一般知识。

本课程要运用已学到制图知识与技能，同时要在加深和熟练上下功夫；本课程要运用建筑材料方面知识，着眼点应放在掌握材料特点和正确运用上；本课程也要用一些《结构》、《施工技术》等方面知识，着眼点是搞清房屋构造。

二、课程基本要求本课程教学按以下三个层次进行要求：1、了解：要求对有关教学内容有一般了解2、理解：要求理解有关内容基本概念、基本理论、基本方法，并能在理解基础上对相关问题进行分析和判断，得出正确结论。

3、掌握：对于今后实际工作中需要应用重要内容，要求熟练掌握。

这些内容，不仅要深入理解，还能够综合应用所学多个知识点解决实际建筑工程中所涉及到有关建筑材料应用技术和管理问题。

三、课程内容与要求（一）基本理论知识1、党和政府在建筑事业方面方针政策。

2、大量性民用建筑中一般工业建筑构造原理、构造方法及选择应用依据。

3、大量性民用建筑及一般工业建筑设计程序以及建筑物平面组合、空间处理一般方法。

4、建筑标准化意义。

（二）基本技能训练1、能从事大量性民用建筑和一般工业建筑构造设计及一般民用房屋和单层工业厂房建筑设计。

2、能阅读建筑施工图纸，领会设计意图，具备翻阅设计资料及运用标准图集和设计规型能力。

3、能够正确绘制建筑施工图纸。

第一部分民用建筑第一篇民用建筑构造第一章概述一、内容1、民用建筑分类（按用途分类、按使用特点分类、按结构类型分类、按承重体系分类）。

高职建筑设计专业《建筑识图与构造》说课稿一、教学目标1. 知识目标：-学生能够掌握建筑图纸的基本符号和标注方法，理解建筑平面图、立面图、剖面图及详图的基本概念。

-学生能够识别并解释建筑结构的主要组成部分，包括基础、墙体、楼板、屋顶等构造细节。

2. 能力目标：-培养学生独立阅读和分析建筑图纸的能力，能够根据图纸信息进行初步的空间构想。

-提升学生解决实际问题的能力，通过案例分析，学会将理论知识应用于实际建筑构造中。

3. 情感态度价值观目标：-激发学生对建筑设计专业的兴趣，培养细致入微的观察力和严谨的工作态度。

-培养学生的团队合作精神，通过小组讨论和协作学习，增强沟通能力和集体荣誉感。

二、教学内容重点内容：-建筑图纸的基本符号与标注规范。

-平面图、立面图、剖面图及详图的识读方法。

-建筑结构主要组成部分的构造原理及特点。

难点内容：-复杂建筑图纸的综合分析。

-不同类型建筑结构（如框架、砖混、钢结构）的构造差异及适用场景。

三、教学方法-讲授法：用于介绍基础概念和理论知识。

-讨论法：分组讨论具体案例，促进学生间的思想碰撞。

-案例分析法：通过分析实际建筑项目图纸，加深理解。

-多媒体教学：利用、视频等多媒体资源，直观展示建筑构造细节。

-网络教学：利用在线平台，提供额外学习资源和互动空间。

四、教学资源-教材：《建筑识图与构造》专业教材。

-教具：建筑模型、图纸样本。

-实验器材：建筑构造实验箱（模拟建筑材料和结构）。

-多媒体资源：课件、建筑构造动画视频、在线课程链接。

五、教学过程六、课堂管理-小组讨论：每组分配明确任务，确保每位学生参与讨论。

-课堂纪律：设定规则，如手机静音、举手发言，维护良好学习环境。

-激励机制：设立小组竞赛，优秀表现者给予加分或小奖励，激发学生积极性。

七、评价与反馈-课堂小测验：每节课后进行小测验，检验即时学习效果。

-课后作业：布置识图练习和案例分析报告，强化实践能力。

-期末考试：综合考察学生对建筑识图和构造的掌握程度。
