PMC全新城域OTN处理器助力实现为分组优化的城域光网络

某移动分组化城域OTN与PTN融合组网张先娥【摘要】OTN( 光传送网) 和PTN( 分组传送网) 作为新兴的技术,将在下一代的城域网中发挥中流砥柱的作用.从技术角度而言,OTN+PTN 联合组网模式已经完全可行,并且在很多省市的建设中得到了充分的验证,本文就某移动在全业务承载网建设过程中采用的OTN 与PTN 融合组网应用解决方案遇到的问题做一些探讨.【期刊名称】《电信工程技术与标准化》【年(卷),期】2011(024)008【总页数】4页(P33-36)【关键词】光传送网;分组传送网;城域网【作者】张先娥【作者单位】中国移动通信集团陕西有限公司,西安,710075【正文语种】中文【中图分类】TN929.5随着全业务运营全面开展，某移动城域网全业务与电信、联通的竞争越来越厉害，相对于以前城域网主要承载移动语音业务和少量的数据业务，全业务对带宽的需求将成几何形式的增长。

初步估计，全业务对带宽的需要将是语音业务的几十到上百倍。

某地城域网建设面临多种方案的选择，经过认真的策划和评估，最终选定OTN+PTN作为全业务的统一承载方案。

目前某地城域网核心层、汇聚层采用OTN两层组网模式，未来根据业务发展需要将继续向下延伸。

核心层覆盖了目前城域网的几个大局，汇聚节点作为未来全业务承载的汇聚节点，按照业务区的划分来选择节点。

OTN与PTN的融合组网区别是相对于PTN，目前PTN最大组网带宽10Gbit/s，根据某地区的业务规模，从基站到RNC站点，中间必须经过接入、汇聚、核心3～4层的组网，而核心层最大带宽仅为10Gbit/s，大部分业务在汇聚和核心站点的PTN设备上做穿通处理， PTN仅仅起到中继作用，而且这些设备还必须是10Gbit/s的大设备，光纤资源造成很大的浪费。

OTN的主要功能是提供大带宽，同时解决移动运营商城域网光纤资源普遍不足的问题。

OTN与PTN都可以提供超大的传输容量，适合于构建面向全业务的统一承载平台，但在组网能力、资源的灵活调度和保护以及多业务支持能力方面存在明显的差别。

城域网OTN及PTN网络建设模型及建设原则分析课程引言随着信息通信技术的不断发展，城域网（Metropolitan Area Network，简称MAN）的建设日益重要。

城域网的目的是通过光传输网络（Optical Transport Network，简称OTN）和分组传输网（Packet Transport Network，简称PTN）的建设，实现多种服务的同时传输，以支持大量用户和企业的通信需求。

本文将分析城域网OTN及PTN网络的建设模型和建设原则。

一、城域网OTN网络建设模型OTN是一种高速光纤传输技术，能够在光纤传输中实现灵活的波分复用和分组交换。

城域网OTN网络的建设模型可以根据多种因素来确定，包括城市规模、通信需求、网络拓扑结构等。

1. 城市规模城市规模是决定城域网OTN网络建设模型的重要因素之一。

在大城市中，需要建设大型的OTN网络，通过多级节点互联来满足高容量的传输需求。

而在小型城市中，可以采用较简单的OTN网络，通过少量的节点和链路来实现传输功能。

2. 通信需求城域网OTN网络的建设模型还需考虑到不同用户和企业的通信需求。

一方面，需要满足大容量数据的传输需求，例如视频会议、数据中心互联等；另一方面，还需支持低时延、高可靠性的应用，例如物联网、智能交通等。

3. 网络拓扑结构城域网OTN网络的建设模型还应考虑到网络的拓扑结构。

常见的拓扑结构包括星型、环型和网状结构。

星型结构适合于小型城市，环型结构适合于中型城市，而网状结构适合于大型城市。

二、城域网PTN网络建设模型PTN是一种基于MPLS技术的分组传输网络，可以实现多种业务的分组交换和传输。

城域网PTN网络的建设模型也需要根据不同因素来确定，包括业务类型、服务质量要求、网络覆盖范围等。

1. 业务类型城域网PTN网络的建设模型需要根据不同业务类型来设计和配置。

例如，语音业务需要低时延和高可靠性，数据业务需要较高的吞吐量，视频业务需要较大的带宽和稳定的传输。

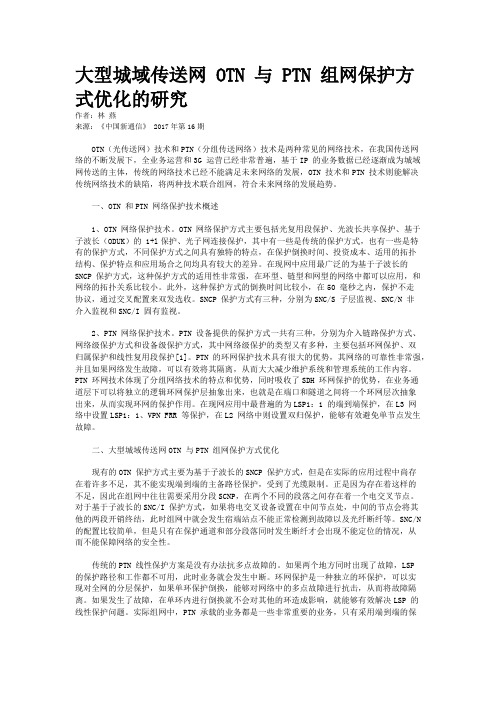

大型城域传送网 OTN 与 PTN 组网保护方式优化的研究作者：林燕来源：《中国新通信》 2017年第16期OTN（光传送网）技术和PTN（分组传送网络）技术是两种常见的网络技术，在我国传送网络的不断发展下，全业务运营和3G 运营已经非常普遍，基于IP 的业务数据已经逐渐成为城域网传送的主体，传统的网络技术已经不能满足未来网络的发展，OTN 技术和PTN 技术则能解决传统网络技术的缺陷，将两种技术联合组网，符合未来网络的发展趋势。

一、OTN 和PTN 网络保护技术概述1、OTN 网络保护技术。

OTN 网络保护方式主要包括光复用段保护、光波长共享保护、基于子波长（ODUK）的 1+l保护、光子网连接保护，其中有一些是传统的保护方式，也有一些是特有的保护方式，不同保护方式之间具有独特的特点，在保护倒换时间、投资成本、适用的拓扑结构、保护特点和应用场合之间均具有较大的差异。

在现网中应用最广泛的为基于子波长的SNCP 保护方式，这种保护方式的适用性非常强，在环型、链型和网型的网络中都可以应用，和网络的拓扑关系比较小。

此外，这种保护方式的倒换时间比较小，在50 毫秒之内，保护不走协议，通过交叉配置来双发选收。

SNCP 保护方式有三种，分别为SNC/S 子层监视、SNC/N 非介入监视和SNC/I 固有监视。

2、PTN 网络保护技术。

PTN 设备提供的保护方式一共有三种，分别为介入链路保护方式、网络级保护方式和设备级保护方式，其中网络级保护的类型又有多种，主要包括环网保护、双归属保护和线性复用段保护[1]。

PTN 的环网保护技术具有很大的优势，其网络的可靠性非常强，并且如果网络发生故障，可以有效将其隔离，从而大大减少维护系统和管理系统的工作内容。

PTN 环网技术体现了分组网络技术的特点和优势，同时吸收了SDH 环网保护的优势，在业务通道层下可以将独立的逻辑环网保护层抽象出来，也就是在端口和隧道之间将一个环网层次抽象出来，从而实现环网的保护作用。

作者单位：中国电子科学研究院机构技术、成本的平衡问题，充分发挥出5G 通信技术的作用，以满足通信技术的各项基本要求，确保数据传输的流畅性。

通信技术工作人员在实际操作过程中，需要及时地调整5G 通信技术现状，充分使用并搭建全新技术，详细地分析并处理问题数据，将5G 通信技术应用到各个环节中，实现更高层次上的数据传输工作。

除此之外，5G 通信技术在展开具体部署工作的过程中，工作人员需要切实提升自身的思想意识，以全新的意识形态展开5G 通信技术的研究工作，科学认真地处理整个环节的通信技术部署工作。

综上所述，现阶段，社会各界越来越关注5G 通信技术的发展，这是未来通信事业的主要载体，在更多领域将发挥重要作用，有效地提升无线频谱的整体效率，增加网络覆盖整体面积。

同时，相关部门需要注重5G 通信技术人员的培养，提高技术人员水平与素养，为5G 通信数据传输的可靠性提供支持，相关部门还需要注重5G 通信数据传输安全性、可靠性研究，引进更多5G 通信关键技术，真正实现5G 通信中数据传输的可靠性。

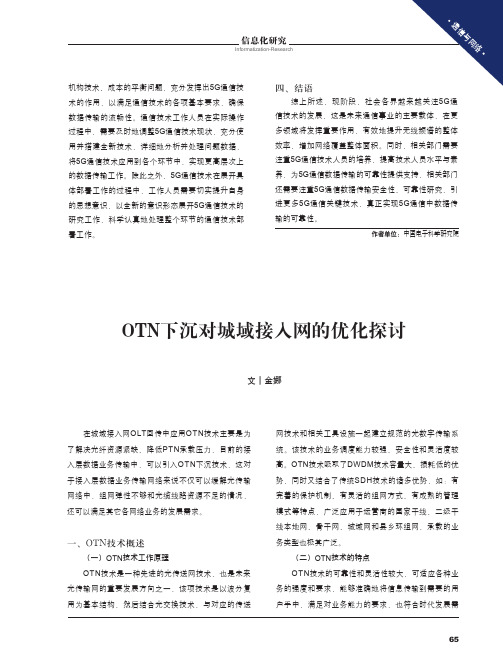

文｜金娜OTN下沉对城域接入网的优化探讨在城域接入网OLT 回传中应用OTN 技术主要是为了解决光纤资源紧缺、降低PTN 承载压力，目前的接入层数据业务传输中，可以引入OTN 下沉技术，这对于接入层数据业务传输网络来说不仅可以缓解光传输网络中，组网弹性不够和光缆线路资源不足的情况，还可以满足其它各网络业务的发展需求。

一、OTN技术概述（一）OTN 技术工作原理OTN 技术是一种先进的光传送网技术，也是未来光传输网的重要发展方向之一，该项技术是以波分复用为基本结构，然后结合光交换技术，与对应的传送网技术和相关工具设施一起建立规范的光数字传输系统。

该技术的业务调度能力较强、安全性和灵活度较高。

OTN 技术吸取了DWDM 技术容量大、损耗低的优势，同时又结合了传统SDH 技术的诸多优势，如：有完善的保护机制、有灵活的组网方式、有成熟的管理模式等特点，广泛应用于运营商的国家干线、二级干线本地网、骨干网、城域网和县乡环组网，承载的业务类型也极其广泛。

PMC：POLO40G推动光网络性能提升
高戈坤
【期刊名称】《通信世界》
【年(卷),期】2011(000)022
【摘要】"随着带宽需求的迅猛增长,现有的城域、区域和长距光纤网络亟待升级至40Gbit/s甚至更高的速率,而POLO 40G正是实现光网络部建的核心助力。

"PMC 公司副总裁兼通信产品事业部总经理Daryn Lau如此认为。

为迎接这一趋势的到来,近日,PMC公司宣布将推出适用于相干光网络部署的40Gbit/s系统级芯片(SoC)解决方案。

据了解,POLO 40G是单芯片CMOS相干DP-(D)QPSK传输收发器,具有完整的补偿功能,而基于背景矫正的Flash ADC技术,POLO 40G在要求较高的运营网络中也可以保证高性能。

【总页数】1页(P33)
【作者】高戈坤
【作者单位】
【正文语种】中文
【相关文献】
1.PMC全新城域OTN处理器助力实现城域光网络 [J],
2.相干光网络时代已经到来——访PMC-Sierra公司通信产品事业部产品市场经理Jay Bennett [J], 文竹
3.PMC推出100Gbit/s OTN芯片助力大数据时代光网络带宽虚拟化 [J],
4.PMC-Sierra的突破性技术可实现相干40Gb/s光网络的大规模部署 [J],
5.PMC-Sierra推出业界首款可插拔GPON光网络终端 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

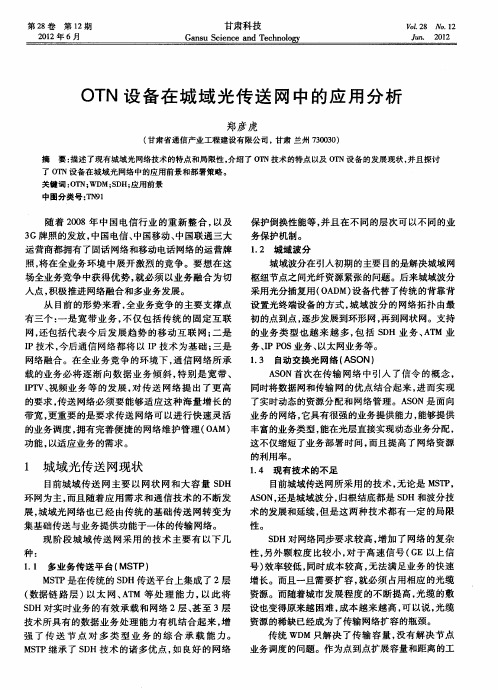

OTN技术及在城域网中的应用作者：李萌雷景智来源：《中国新通信》2014年第10期【摘要】介绍了OTN技术的产生背景、技术特点、设备形态，以及OTN的保护机制，同时分析了其在城域网中的应用，为OTN网络的建设思路提供一些借鉴。

【关键词】 OTN技术接口终端保护城域网应用一、OTN技术介绍OTN（光传送网，Optical Transport Network），是以波分复用技术为基础、在光层组织网络的传送网，是下一代的骨干传送网。

1.1 产生的背景近年来，数据业务发展非常迅速，特别是宽带、IPTV、视频业务的发展，对/传送网络提出了新的要求。

传送网络要能够提供适应这种增长的海量带宽，更重要的是要求传送网络可以进行快速灵活的业务调度，完善便捷的网络维护管理（OAM功能），以适应业务的需求。

目前传送网使用的主要是SDH、分组传送和WDM技术，但这几种技术都存在着一定的局限性。

1.2 OTN技术的优势（1）多种客户信号封装和透明传输。

OTN可以支持多种客户信号的透明传送，如SDH、GE和10GE等。

OTN定义的OPUk容器传送客户信号时不更改其净荷和开销信息，而其采用的异步映射模式保证了客户信号定时信息的透明。

（2）大颗粒调度和保护恢复。

OTN技术提供3种交叉颗粒，即ODU1（2.5 Gbit/s）、ODU2（10 Gbit/s）和ODU3。

高速率的交叉颗粒具有更高的交叉效率，使得设备更容易实现大的交叉连接能力，降低设备成本。

经过测算，基于OTN交叉设备的网络投资将低于基于SDH交叉设备的网络投资。

在OTN大容量交叉的基础上，通过引入ASON智能控制平面，可以提高光传送网的保护恢复能力，改善网络调度能力。

（3）完善的性能和故障监测能力。

目前基于SDH的WDM系统只能依赖SDH的B1和J0进行分段的性能和故障监测。

OTN具备完善的性能和故障监测机制，OTUk层的段监测字节（SM）可以对电再生段进行性能和故障监测；ODUk层的通道监测字节（PM）可以对端到端的波长通道进行性能和故障监测，从而使WDM系统具备类似SDH的性能和故障监测能力。

OTN：城域网提速的最佳选择提高网络带宽，仅仅靠FTTH是不够的，城域网必须提供端到端的大宽带，才能真正确保流量畅通，提升用户体验。

而城域网提速的最佳选择就是OTN。

随着人们上网体验的内容从文本向音频、视频等流媒体的转移，带宽需求大增并不断冲击着城域网络，如何提升网络带宽成为城域网络新建或改造的重要课题。

毕竟，规模部署FTTH仅仅是解决最后一公里的问题，而城域网是大收敛比网络，正如家家户户都有汽车改善了出行条件，但道路交通状况发展不同步，一出门就拥塞，人们就又回到交通不便的状态。

因此，FTTH仅仅是出门第一步，还必须有城域网提供端到端的大宽带，才能解决一出门就塞车的问题，确保流量畅通，提升用户体验。

城域端到端宽带建设的需要要提升城域网络的QoS，BRAS/SR直接与核心路由器连接（扁平化）是很好的优化手段。

但由于汇聚路由器的淡出，BRAS/SR直驱到核心路由器，距离因此拉长，带来了多方面的挑战：核心层的光缆/管道需求压力大；光纤/管道端到端协调难、光纤熔接工作量增大；网络故障定位困难；BRAS/SR/CR等设备往往需要长距离光模块，大大增加了建网成本；核心路由器40G端口自组网能力弱，光纤直驱无法满足。

而引入OTN来辅助实现城域宽带网络扁平化后，这些问题即可迎刃而解：一根光纤拥有8040/100G的容量，大大减少了光纤消耗，降低了光缆管道的压力；开通业务不需要协调光纤、熔接光纤，满足了业务迅速开通的需求；路由器/BRAS只需要短距光模块就可上OTN网络传送。

当然，大型城市的BRAS/SR机房数量多，需要骨干、汇聚两层OTN网络架构才能很好地完成覆盖、实现灵活调度。

而中小城市由于BRAS/SR机房数量不多，少数几个汇聚环就可以完成覆盖，因此不需要骨干层网络（骨干层就简化为两个中心节点）。

也有个别城市的BRAS部署位置很高，因此，BRAS/SR机房数量少，骨干层OTN网络组网变得简单了，但OLT上行组网却相对复杂些。

PMC-Sierra OTN 系列芯片解决方案包括用于分组光传输平台 (P-OTP) 和多业务提供平台 (MSPP) 的 HyPHY 20G 和 HyPHY 10G，以及用于电信级以太网交换机与路由器 (CESR) 设备的META 20G，可为城域网络上的 OTN 端对端集成提供芯片组解决方案。

PM5420 HyPHY 20G和PM5426 HyPHY 10G 是PMC-Sierra OTN系列芯片解决方案之一，应用于光分插复用器 (ROADM)、光传输平台 (OTP) 以及微型OTP (µ-OT P) 设备，帮助OEM厂商实现OTN承载多业务。

PMC-Sierra HyPHY可有效解决接入融合问题，以实现端到端的OTN替代SONET/SDH，加速升级至OTN网络。

HyPHY器件分组化OTN流量，以分组架构承载交换，并且标准化OTP和ROAM的线卡需求，总体上简化网络运营和库存管理。

该技术还可以将线路卡的差异减少 75%，功耗降低50%，同时还可实现多业务集成的高度灵活性，从而极大降低了投资和运营成本。

HyPHY 20G和HyPHY 10G主要优势：极大降低了投资和运营成本：优化以太网、SAN以及SONET/SDH业务成本效益。

∙业务支持极具灵活性：支持每端口配置OTN、 SONET/SDH、以太网透明比特客户端业务；实现丰富的客户端业务映射到OTN和SONET/SDH。

∙基于处理器的电信级以太网：可灵活使用同步以太网、IEEE 1588 精确时间协议（P TP, Precision Timing Protocol ）以及以太网链路 OAM 。

∙针对紧凑平台设计而优化的功耗和尺寸：直接连接至SFP, SFP+以及XFP模块支持不同速率，而无需SERDES或PLL这些外部元件；频率产生自单一155.52MHz参考时钟；单一解决方案可适用Muxponder, Transponder 以及光接入平台；支持无缝内部连接。
