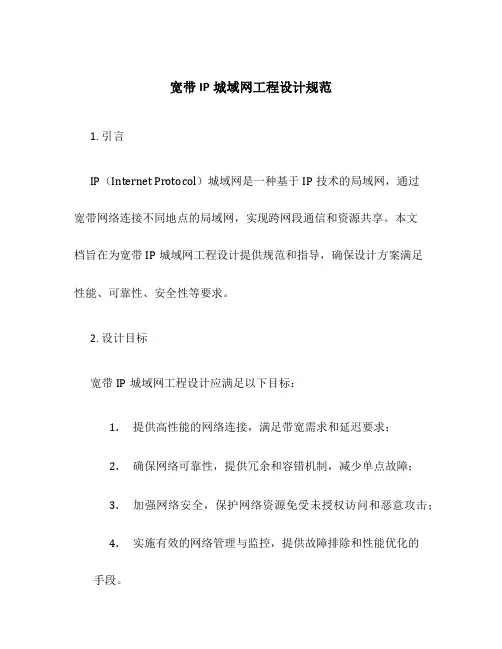

宽带IP城域网工程设计规范1. 引言IP（Internet Protocol）城域网是一种基于IP技术的局域网，通过宽带网络连接不同地点的局域网，实现跨网段通信和资源共享。

本文档旨在为宽带IP城域网工程设计提供规范和指导，确保设计方案满足性能、可靠性、安全性等要求。

2. 设计目标宽带IP城域网工程设计应满足以下目标：1.提供高性能的网络连接，满足带宽需求和延迟要求；2.确保网络可靠性，提供冗余和容错机制，减少单点故障；3.加强网络安全，保护网络资源免受未授权访问和恶意攻击；4.实施有效的网络管理与监控，提供故障排除和性能优化的手段。

在进行宽带IP城域网工程设计时，应遵循以下原则：1.可伸缩性：设计应具备良好的可伸缩性，能够适应未来业务扩展和增加的网络流量。

2.可用性：设计应确保网络的高可用性，通过冗余和容错机制减少故障对网络的影响。

3.安全性：设计应考虑网络安全需求，采取适当的安全措施来保护网络资源和用户数据。

4.性能：设计应提供高性能的网络连接，保证带宽和延迟满足业务要求。

5.管理性：设计应提供方便的网络管理和监控手段，以便快速诊断和解决问题。

进行宽带IP城域网工程设计的步骤如下：4.1 需求分析在需求分析阶段，应了解客户的业务需求、带宽需求、延迟要求等，明确设计的目标和限制条件。

4.2 拓扑设计基于需求分析的结果，进行拓扑设计。

拓扑设计包括确定网络设备的位置和连接关系，确定网络层次结构和子网划分方案。

4.3 路由设计根据拓扑设计，制定路由策略和协议选择。

考虑到网络规模和性能要求，选择合适的路由协议和策略，确保数据能够有效地传输。

通过冗余设计提高网络的可用性和可靠性。

采用冗余技术如链路冗余、设备冗余和路径冗余来减少单点故障的影响。

4.5 安全设计在设计中考虑安全性需求，采取合适的安全措施如访问控制、防火墙和加密等，保护网络资源免受未授权访问和恶意攻击。

4.6 管理和监控设计设计网络管理和监控系统，提供方便的故障诊断、性能优化和配置管理手段。

IP城域网及其承载业务简介作者：袁竟乘来源：《数字技术与应用》2011年第10期摘要：本文主要介绍了IP城域网的架构、主流技术及其承载的各种业务,并进一步分析了在现有IP城域网网络架构中其承载的各种业务的实现。

关键词：IP城域网 MPLS VPN PON中图分类号：TN929.5 文献标识码： A 文章编号：1007-9416(2011)10-0048-041、引言城域网(Metropolitan Area Network)是在一个城市范围内所建立的计算机通信网,简称MAN。

城域网的主要传输媒介是光缆,一般其主干传输速率在10Gb/s以上。

MAN作为一个城市的骨干网,通过它可以将位于同一城市内不同地点的主机、数据库以及LAN等互相联接起来。

MAN不仅用于计算机通信,同时可用于传输话音、图像等信息,是一种可综合利用的通信网。

城域网是基于尽力而为以及带宽共享等原则进行设计的,存在着多种技术分支(ATM、IP 等),同时其网络带宽不足,无法满足一些对带宽以及时间有特殊要求业务。

近几年在城域网大量使用新的技术以及大容量设备,如MPLS、万兆位以太网等,并选定了IP城域网作为网络的承载技术,极大的满足了各种业务发展需要。

2、IP城域网架构IP城域网一般采用核心层(大型网络会采用核心+汇接二层结构)、业务控制层和汇聚层三层组网结构,其网络架构扁平化,二层交换网络和三层路由网络相分离,具体如图1。

核心层通过核心路由器实现与省级骨干网的连接,完成高速的数据转发,并充当IP城域网出口设备。

核心层主流设备采用40G/10G线速大容量路由器,提供高速的核心交换功能和快速的路由功能,核心层的传输技术主要有光纤直连、DWDM等。

业务接入控制层是二层网络与三层IP网络的转换点,同时负责业务的控制、用户的管理、计费信息采集等功能,是业务提供的关键层。

业务控制层主流设备采用10G/1G线速大容量业务路由器(SR)和宽带接入服务器(BRAS),终结和管理用户的PPPOE / IPOE会话,业务接入控制层的传输技术主要有光纤直连、城域波分等。

城域网的原理及应用一、城域网的定义和发展城域网（Metropolitan Area Network，简称MAN）是指在一个城市范围内建立的覆盖广大地域的计算机网络。

它通常由一些局域网（LAN）组成，连接各个局域网之间的通信交换和路由设备。

城域网的发展始于20世纪80年代，随着计算机和网络技术的快速发展，城市中大量的个人计算机和企业网络之间需要进行可靠的通信。

城域网在交换大量数据和信息的同时，也为城市居民和企业提供了高速、稳定的网络连接。

二、城域网的原理城域网通过建设光纤传输网络和WLAN等设施，实现了不同局域网之间的通信和资源共享。

它采用了一系列的网络设备和技术，包括网络交换机、路由器、网桥等，以实现城域网内部和城域网之间的数据传输。

城域网的原理主要包括以下几个方面：1. 网络拓扑结构城域网的拓扑结构分为星型和环形两种。

星型结构指将所有局域网连接到一个核心交换机上，实现各个局域网之间的数据交换。

环形结构指将各个局域网连接成一个环，通过网桥或路由器实现数据的传输和交换。

2. 网络设备城域网使用了多种网络设备，其中最重要的是网络交换机和路由器。

网络交换机用于实现局域网内部的数据交换，而路由器则负责实现城域网之间的数据传输和交换。

3. 网络协议城域网使用了多种网络协议，包括以太网、TCP/IP、IPX/SPX等。

这些协议保证了城域网中各个设备之间的通信和数据传输的顺利进行。

4. 安全性城域网的安全性是一个重要问题，因为城域网连接了大量的计算机和网络设备，需要保护数据的安全性和隐私。

常见的安全措施包括防火墙、入侵检测系统和数据加密等。

三、城域网的应用城域网在实际应用中有着广泛的用途，主要包括以下几个方面：1. 企业办公和数据通信城域网为企业提供了稳定、高速的数据通信环境，使得企业内部各个部门之间可以快速交流和共享资源。

员工可以通过城域网进行文件传输、数据共享和在线协作，提高工作效率。

2. 城市公共服务城域网为城市的公共服务提供了技术支持，包括公共交通、电力、水务等领域。

城域网有哪些主要的用途及特色城域网是在一个城市范围内所成立的计算机通讯网，城域网也有必定的使用方法及特色的。

以下是由整理的城域网的内容，希望大家喜爱 !城域网的典型应用即为宽带城域网，就是在城市范围内，以IP和 ATM 电信技术为基础，以光纤作为传输媒介，集数据、语音、视频服务于一体的高带宽、多功能、多业务接入的的多媒体通讯网络。

宽带城域网能知足政府机构、金融保险、大中小学校、公司公司等单位对高速率、高质量数据通讯业务日趋旺盛的需求，特别是迅速发展起来的互联网用户群对宽带高速上网的需求。

宽带城域网的发展经历了一个漫长的期间，从传统的语音业务到图像和视频业务，从基础的视听服务到各种各种的增值业务，从 64 kb/s 的基础服务到 2.5 Gb/s 、10 Gb/s 等的租线业务。

跟着技术的发展和需求的不停增添，业务的种类也不停发展和变化着。

当前我国逐渐完美的城市宽带城域网已经给我们的生活带来了很多便利，高速上网、视频点播、视频通话、网络电视、远程教育、远程会议等等这些我们正在使用的各种互联网应用，背后正是城域网在发挥着巨大的作用。

局域网或广域网往常是为了一个单位或系统服务的，而城域网则是为整个城市而不是为某个特定的部门服务的。

建设局域网或广域网包含资源子网和通讯子网两个方面，而城域网的建设主要集中在通讯子网上，此中也包含两个方面：一是城市骨干网，它与中国的骨干网相连。

二是城市接入网，它把当地全部的联网用户与城市骨干网相连。

城域网的构成城域网络分为 3 个层次：中心层、汇聚层和接入层：中心层主要供给高带宽的业务承载和传输，达成和已有网络(如ATM 、FR、DDN 、IP 网络 )的互联互通，其特色为宽带传输和高速调动。

汇聚层的主要功能是给业务接入节点供给用户业务数据的汇聚和散发办理，同时要实现业务的服务等级分类。

接入层利用多种接入技术，进行带宽和业务分派，实现用户的接入，接入节点设施达成多业务的复用和传输。

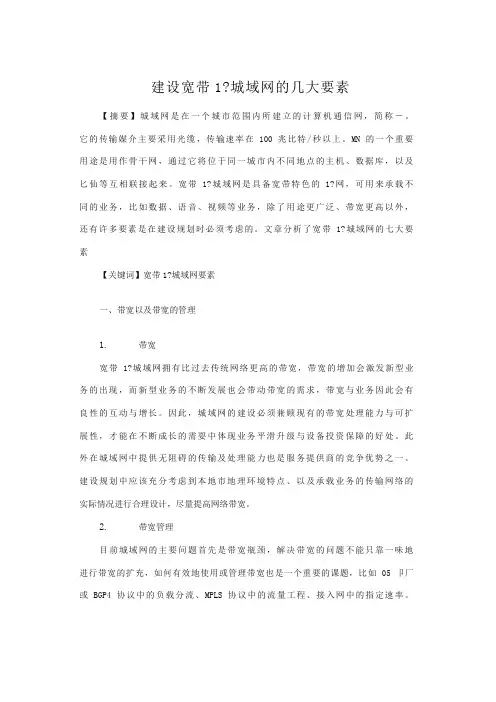

建设宽带1?城域网的几大要素【摘要】城域网是在一个城市范围内所建立的计算机通信网，简称―。

它的传输媒介主要采用光缆，传输速率在100兆比特/秒以上。

MN的一个重要用途是用作骨干网，通过它将位于同一城市内不同地点的主机、数据库，以及匕仙等互相联接起来。

宽带1?城域网是具备宽带特色的1?网，可用来承载不同的业务，比如数据、语音、视频等业务，除了用途更广泛、带宽更高以外，还有许多要素是在建设规划时必须考虑的。

文章分析了宽带1?城域网的七大要素【关键词】宽带1?城域网要素一、带宽以及带宽的管理1. 带宽宽带1?城域网拥有比过去传统网络更高的带宽，带宽的增加会激发新型业务的出现，而新型业务的不断发展也会带动带宽的需求，带宽与业务因此会有良性的互动与增长。

因此，城域网的建设必须兼顾现有的带宽处理能力与可扩展性，才能在不断成长的需耍中体现业务平滑升级与设备投资保障的好处。

此外在城域网中提供无阻碍的传输及处理能力也是服务提供商的竞争优势之一。

建设规划中应该充分考虑到本地市地理环境特点、以及承载业务的传输网络的实际情况进行合理设计，尽量提高网络带宽。

2. 带宽管理目前城域网的主要问题首先是带宽瓶颈，解决带宽的问题不能只靠一味地进行带宽的扩充，如何有效地使用或管理带宽也是一个重要的课题，比如05卩厂或BGP4协议中的负载分流、MPLS协议中的流量工程、接入网中的指定速率。

根据用户的不同等级给予不同的带宽，根据使用者的付费高低分配带宽，根据不同地区的用户数量和流量进行带宽的分配，都是带宽管理的例子，建设规划中必须考虑到这一点，才能保证网络资源的合理使用，才能做到可运营、可管理。

3. 服务⑷必)随着网络规模的扩大、互联网业务的日益多样化以及用户数量的迅猛增长，用户对网络的质量的要求也越来越高，宽带用户的需求不仅有非实时业务，也有要求如5保障的实时业务，这些都可以通过基于1?和光通信的手段来解决。

在有限的资源下，应按使用的原则收费，也可以将用户划分成不同的服务等级，享有不同的资源；即使在同一用户中，也可以依据业务不同而有不同的服务等级，如多媒体业务优于数据业务，E-mail服务高于WebBrowser服务等，说到底，应该按不同的用户或者业务提供不同的0必保证。

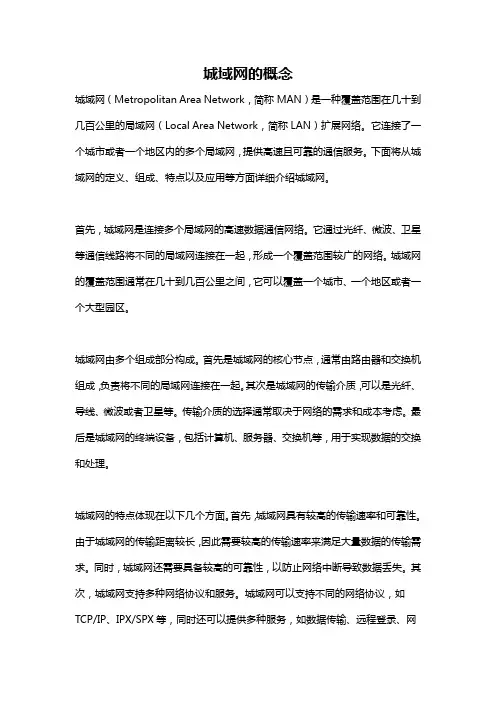

城域网的概念城域网（Metropolitan Area Network，简称MAN）是一种覆盖范围在几十到几百公里的局域网（Local Area Network，简称LAN）扩展网络。

它连接了一个城市或者一个地区内的多个局域网，提供高速且可靠的通信服务。

下面将从城域网的定义、组成、特点以及应用等方面详细介绍城域网。

首先，城域网是连接多个局域网的高速数据通信网络。

它通过光纤、微波、卫星等通信线路将不同的局域网连接在一起，形成一个覆盖范围较广的网络。

城域网的覆盖范围通常在几十到几百公里之间，它可以覆盖一个城市、一个地区或者一个大型园区。

城域网由多个组成部分构成。

首先是城域网的核心节点，通常由路由器和交换机组成，负责将不同的局域网连接在一起。

其次是城域网的传输介质，可以是光纤、导线、微波或者卫星等。

传输介质的选择通常取决于网络的需求和成本考虑。

最后是城域网的终端设备，包括计算机、服务器、交换机等，用于实现数据的交换和处理。

城域网的特点体现在以下几个方面。

首先，城域网具有较高的传输速率和可靠性。

由于城域网的传输距离较长，因此需要较高的传输速率来满足大量数据的传输需求。

同时，城域网还需要具备较高的可靠性，以防止网络中断导致数据丢失。

其次，城域网支持多种网络协议和服务。

城域网可以支持不同的网络协议，如TCP/IP、IPX/SPX等，同时还可以提供多种服务，如数据传输、远程登录、网上购物等。

最后，城域网具有较强的扩展性和可管理性。

当局域网的规模扩大时，可以通过增加核心节点和传输介质来扩展城域网的规模，同时也可以通过网络管理系统来管理和监控城域网的运行情况。

城域网有广泛的应用领域。

首先，在企事业单位中，城域网可以连接不同的办公楼和分支机构，实现部门间和地区间的高效通信。

其次，在高校和学术机构中，城域网可以连接不同的学院和实验室，促进教学和科研活动的开展。

另外，在政府机关和公共服务机构中，城域网可以提供高速的信息服务，如电子政务、公共安全监控等。

中国城域网路由情况介绍中国的城域网，大概有三张比较典型的，一个是中国移动的CMnet，一个是中国电信IP城域网，还有一个是中国网通IP城域网。

作为接入最后的阵地，城域网的业务是最复杂的。

含盖了IPTV，语音，Internet，专线，VPN等业务。

而中国的城域网不光是业务上的复杂，甚至在拓扑上也堪称登峰造极，比如中国网通目前为北京奥运所建的城域网当中，出现了立方体的架构，上层4个节点是华为的NE5000E，下层的四个点是CISCO的12816 （CRS还不是很稳定，所以没敢使用），这个华丽的构造堪称网络中的“鸟巢”！然而在中国这几张城域网当中，数中国电信的城域网最完善，因为中国电信是靠数据起家的，而且在中国是最强势的ISP，所以在城域网的建设上也是全世界的典型。

中国电信IP城域网是运营商电信级IP承载网骨干网（CN2）和其Internet骨干网（ChinaNet）在本地网（城域）范围内的延伸，直接接入客户、提供业务，是运营商的全业务接入网。

IP城域网提供综合业务的接入与承载（提供Internet、IP专线、VoIP、视频通讯），并负责将向2 个骨干网传送业务。

下面为中国电信城域网相关路由策略描述：如上图：城域网出口路由器不需要知道全网路由，1，由CN2接入路由器告知CN2的路由给城域网，如蓝线所示。

2，由ChinaNet接入路由器为城域网产生一条缺省路由，如红线所示。

CN2建设完成之后，城域网就变成了连接到两个不同的ISP的拓扑形式，除了去往CN2的流量外，其他的流量都缺省去往ChinaNet.因此，城域网需要知道CN2的路由，可以由CN2接入路由器通过BGPv4告知城域网出口路由器CN2的路由，由ChinaNet接入路由器通过BGPv4 为城域网产生一条缺省路由。

允许城域网的AS号传递到CN2和ChinaNet，但是CN2和ChinaNet不能使之再传递给其他ISP.因为城域网的AS号使用私有AS.城域网出口路由器参与城域网内部的IGP路由协议，并且产生一条缺省路由，发布到IGP中，使城域网设备知道出城域网的流量都应该送到城域网出口路由器。

宽带IP城域网的技术及应用【摘要】随着世界经济进入数字新经济时代，宽带城域网正是为了适应人们日益发展的通信要求，利用先进高速的接入技术，实现用户接入网的数字化、宽带化，提供语音、数据、图像等多种媒体业务的综合平台。

当前，国内骨干网的基本建设完毕使得宽带IP城域网成为下一个网络建设热点。

它具有智能化功能，能够自动寻找最佳的路径，将信息传送给对方。

1.宽带城域网的定义1.1 宽带IP城域网宽带城域网是根据业务发展和竞争的需要而建设的城市范围内的宽带多媒体通信网络，是宽带骨干网络在城市范围内的延伸，并作为本地的公共信息服务平台组成部分，负责承载各种多媒体业务，为用户提供多种接入方式，满足各类用户对各种多媒体业务的需求。

现在有三种网络正在运营：电信交换网、计算机网和有线电视网。

1.2 宽带IP城域网的接入方式宽带城域网面对大量的用户，不同的用户对接入速率、服务质量、费用等要求不尽相同，因此对接入方式也有不同的要求。

目前能够实现的宽带接入方式主要有以下几种：FTTx：包括光纤到桌面路边（FTTD）、光纤到家庭（FTTH）、光纤到大楼（FTTB）、以及（FTTC）等。

FTTx方式一般使用FTTx＋LAN形式，即在光纤的终点连结局域网，用户只需接入本地局域网就可获得10～100M的使用带宽，而且费用比较便宜，是一种比较好而经济的方式。

xDSL：包括HDSL，ADSL，V ADSL等，当前主要使用的是ADSL。

它在已经广泛铺设的铜缆上采用新的数字解调技术，为用户提供比较高的接入带宽。

其优势是可充分利用现有的钢缆资源，技术比较成熟，但是局端投资比较大，传输距离限制在l～5公里以内。

HFC：这种技术适合于在有线电视的同轴电缆线上开展宽带接入业务，但是需要对现有的同轴电缆有线电视网进行双向改造，并且单个节点下用户数目有一定限制。

以上这些接入技术在实际应用中往往被结合起来使用，并且与网管系统一起组成一个完整的接入系统。

以“核心节点+MSTP接入”方式构建移动IP城域网中国移动在CMNET骨干网一期工程完成后，就开始着手进行IP城域网的建设，其战略目标逐步由单一的移动运营商向多业务服务商演进，IP业务是其演变过程的第一步。

在IP城域网建设方案上，移动公司推广的模式是路由器(核心层)+L2/L3交换机(汇聚/边缘层)+FTTx+LAN(接入层)的建设思路，但经过几年的发展，外界环境和技术变化非常巨大，而移动公司的IP城域网的建设情况一直不佳，虽然每年都要求进行建设，但各城市的IP城域网均未形成规模或根本没有建设。

移动IP城域网是直接面向用户提供接入和服务的网络，IP城域网的建设情况将直接影响用户的发展。

但从目前的情况分析，几年来全国众多城市的移动IP城域网均未建设或建设规模很小，说明现有的IP城域网的建设方式和组网技术组合可能不能满足移动公司的业务和网络的发展建设要求。

如何构建一个“符合业务发展要求、低成本、可扩展、高可靠、可管理、易维护”的移动IP城域网是摆在移动公司面前的重要问题。

1、移动公司基础网络资源概述基础传输资源决定用户的发展能力，同时也是决定IP城域网组网方案的主要因素之一。

与电信、网通庞大的本地资源相比，移动公司的本地传输资源相对比较匮乏。

移动公司的本地传输资源以移动基站为核心。

在城市范围内，移动基站的传输基本已经完全自建，基站间距离基本为400～600米，数量相当庞大，特大城市基站数量基本超过1000个，省会级城市基站数量在300～700个之间，普通地市也基本超过100个，且大量基站位于市区主要商业区、办公区和高大建筑物上。

通常情况下，移动公司的本地传输网分为中继传输层和接入传输层。

中继传输层主要承载本地业务网、汇聚节点之间的电路连接。

接入传输层主要提供各类接入网设备、基站连接上层网络节点的传输通道。

接入传输层要求良好的网络扩展能力，可以快速灵活地接入各种网络设备。

通常情况下，规模较大的移动本地传输网(如省会等)其骨干层采用10G SDH系统构成环网，汇聚层采用2.5G SDH系统构成环网，接入层传输则采用155M SDH组网(通常能平滑升级为622M系统)，网络结构主要为环网，少量为链型，设备均能够升级为MSTP。

城域网旳组网技术及处理方案摘要：ip城域网是在一种都市范围内提供宽带数据及多媒体业务、用于接入顾客和发展增值业务旳综合数据网络。

伴随互联网市场旳发展，顾客对互联网质量旳规定日益提高，而互联网网络构造直接影响到互联网质量，因此，怎样对原有网络进行优化，就成为提高互联网质量旳关键问题所在，文章简介了宽带ip城域网组网技术及处理方案。

关键词：带宽；组网；城域网；posip城域网正逐渐成为宽带舞台旳新宠。

宽带运行商旳ip城域网建设思绪及技术方案对运行商至关重要。

怎样建设一种可以提供统一旳多业务旳网络平台，成为运行商应对目前剧烈竞争旳重要选择。

1 概念1.1 宽带ip城域网城域网在通信发展过程中饰演着重要旳角色，为满足网络接入层带宽敞幅度增长旳需求而建立旳综合业务网。

ip城域网旳概念是由计算机网络化而来，指介于广域网和局域网之间，在都市及郊区范围内实现信息传播与互换旳一种网络。

这里所说旳ip城域网，是指覆盖都市范围、为全市各类顾客提供宽带接入旳数字通信网络。

对一种都市而言，ip城域网旳建设是其信息化基础设施旳重要构成部分：从技术和运行模式来看，ip城域网是计算机网络和老式电信网络旳融合；从技术发展旳趋势来看，ip城域网将会是老式电信体系发展旳必然趋势。

1.2 带宽“带宽”有如下两种不一样旳意义：①指信号具有旳频带宽度。

信号旳带宽是指该信号所包括旳多种不一样频率成分所占据旳频率范围。

②在计算机网络中，带宽用来表达网络旳通信线路所能传送数据旳能力，因此，网络带宽表达在单位时间内从网络中旳某一点到另一点所能通过旳“最高数据率”。

在网络中有两种不一样旳速率：信号（即电磁波）在传播媒体上旳传播速率（m/s或km/s）；计算机向网络发送比特旳速率（bit/s）。

2 宽带ip城域网旳组网技术目前，宽带ip城域网组网技术重要有：atm技术、pos、千兆以太网（ge），尚有融合了ip路由和atm互换特点旳mpls技术。

2.1 运用atm技术组建城域网采用atm技术组建ip城域网，能充足运用atm技术灵活组网旳长处。
