光伏电站电力监控系统设计方案的实现

光伏电站电力监控系统随着能源需求的增加和环境问题的日益突出，可再生能源的利用成为当今社会发展的重要课题之一。

光伏电站作为一种利用太阳能发电的设施，正逐渐成为各地的重要能源供应来源。

而为了确保光伏电站的正常运行和高效发电，电力监控系统的建立和应用成为不可或缺的组成部分。

一、电力监控系统的概述光伏电站电力监控系统是指通过各种电子设备和监测装置，对光伏电站的电力产能、能效和设备运行状态进行实时监测、数据采集和分析的系统。

它采用先进的信息技术手段，将光伏电站的各项数据进行采集、传输和处理，实现对光伏电站的远程实时监控和管理。

通过电力监控系统，可以实现对光伏电站电力输出量、能源利用效率、设备故障、安全等方面的监控和管理，并提供相应的数据分析和决策支持。

二、电力监控系统的组成1. 数据采集装置数据采集装置作为电力监控系统的核心组成部分，负责对光伏电站的各类数据进行实时采集和传输。

它可以通过无线或有线的方式连接光伏电站的各类传感器、监测设备，获取光伏电站的电力产能、设备运行状态等实时数据，并将数据传输给监控中心进行处理。

2. 监控中心监控中心是电力监控系统的数据处理和管理中心，承担着光伏电站数据的接收、处理和存储任务。

监控中心可以实时监测光伏电站的各项指标，同时对异常数据进行分析和报警，提供实时的设备状态和电力产能信息。

3. 数据分析与决策支持电力监控系统通过对光伏电站的各项数据进行分析和处理，可以为光伏电站的运行和管理提供决策支持。

通过对电力产能、能源利用效率、设备健康等方面的数据分析，可以帮助运维人员进行设备维护和调整，提高光伏电站的发电效率和运行稳定性。

三、电力监控系统的优势1. 实时监控与管理电力监控系统可以实现对光伏电站的实时监控和管理，可以随时掌握光伏电站的电力产能和设备运行情况，及时发现和解决问题，提高光伏电站的发电效率和安全性。

2. 数据分析与优化电力监控系统通过对光伏电站的数据进行分析和处理，可以帮助运维人员找出设备故障和能源浪费的原因，为运行和管理提供科学依据，优化光伏电站的发电效率和能源利用效率。

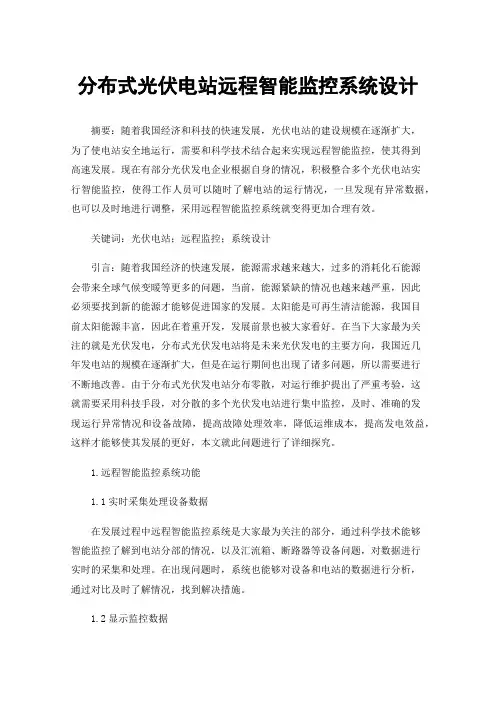

分布式光伏电站远程智能监控系统设计摘要：随着我国经济和科技的快速发展，光伏电站的建设规模在逐渐扩大，为了使电站安全地运行，需要和科学技术结合起来实现远程智能监控，使其得到高速发展。

现在有部分光伏发电企业根据自身的情况，积极整合多个光伏电站实行智能监控，使得工作人员可以随时了解电站的运行情况，一旦发现有异常数据，也可以及时地进行调整，采用远程智能监控系统就变得更加合理有效。

关键词：光伏电站；远程监控；系统设计引言：随着我国经济的快速发展，能源需求越来越大，过多的消耗化石能源会带来全球气候变暖等更多的问题，当前，能源紧缺的情况也越来越严重，因此必须要找到新的能源才能够促进国家的发展。

太阳能是可再生清洁能源，我国目前太阳能源丰富，因此在着重开发，发展前景也被大家看好。

在当下大家最为关注的就是光伏发电，分布式光伏发电站将是未来光伏发电的主要方向，我国近几年发电站的规模在逐渐扩大，但是在运行期间也出现了诸多问题，所以需要进行不断地改善。

由于分布式光伏发电站分布零散，对运行维护提出了严重考验，这就需要采用科技手段，对分散的多个光伏发电站进行集中监控，及时、准确的发现运行异常情况和设备故障，提高故障处理效率，降低运维成本，提高发电效益，这样才能够使其发展的更好，本文就此问题进行了详细探究。

1.远程智能监控系统功能1.1实时采集处理设备数据在发展过程中远程智能监控系统是大家最为关注的部分，通过科学技术能够智能监控了解到电站分部的情况，以及汇流箱、断路器等设备问题，对数据进行实时的采集和处理。

在出现问题时，系统也能够对设备和电站的数据进行分析，通过对比及时了解情况，找到解决措施。

1.2显示监控数据采用智能监控之后，获取监测数据会变得更加方便，也能够实时了解电站的情况，还能将历史的数据和当下的数据进行对比，通过图表等形式展现出来，对数据进行分析。

如电站某年某月的情况和当下电站的情况进行对比，能够明显的发现差别，同时及早发现问题，不同型号的逆变器发电率等都可以通过智能监控得到更为准确的分析，进而掌握光伏电站的情况。

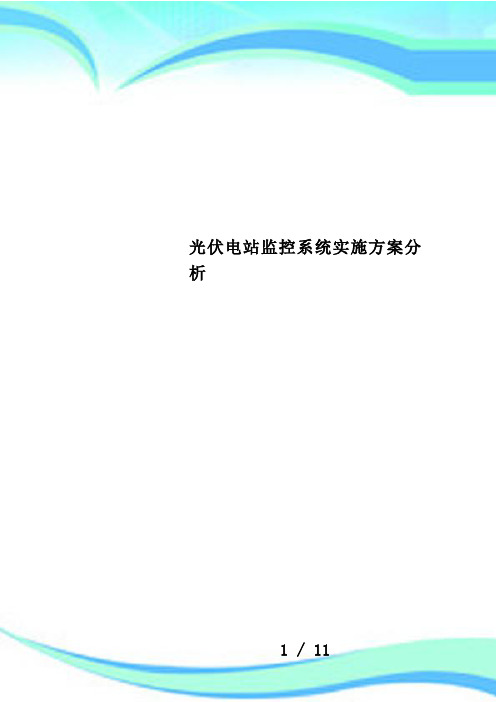

光伏电站监控系统实施方案分析————————————————————————————————作者：————————————————————————————————日期：光伏电站监控系统分析摘要：综合论述了目前国内具有实际工程意义的大型光伏电站及分布式光伏系统的几种监控系统方案。

光伏监控系统采用的通讯手段主要包括：有线方式：工业RS485总线、PROFIBUS总线、工业以太网、CAN总线、Modern电话线；无线方式：ZIGBEE、GPRS、WIFI、BLUETEETH、IRDA红外。

文中对各种通讯方式的构成、特点及应用作了简要阐述及对比。

引言太阳能光伏发电项目随中国政府持续出台的支持光伏产业发展的政策不断增多[1]，截至2012 年底，我国累计建设容量7.97 GW，其中大型光伏电站4.19 GW，分布式光伏系统3.78 GW [2]。

国家能源局发布的《太阳能发电发展“十二五”规划》称，到2015 年底，太阳能发电装机容量达到2100万kW（即21 GW）以上，年发电量达到250 亿kWh。

随着大型光伏电站及分布式光伏系统的建设和投运，业主及电网公司对设备的实时监控提出了更高的要求。

光伏监控系统需实现的功能有：1）汇流箱、逆变器、电池板、蓄电池组及其控制器（带储能功能的光伏系统）、环境温度等底层设备实时数据及状态的采集；2）底层设备故障报警；3）重要数据的历史存储；4）远方及本地对电站设备的必要操控。

即集遥测、遥控、遥信、遥调功能为一体，且需具备高可靠性，全年不间断工作。

目前具有实际工程意义的监控系统从物理实现方式上可分为有线及无线两种。

有线方式主要包括：工业RS485总线、PROFIBUS现场总线、CAN 总线、Modem电话线、工业以太网；无线方式主要包括：ZIGBEE、GPRS、WIFI、BLUETEETH、IRDA红外。

需根据实际工程要求及各种通讯方式的特点选择适合的监控方案。

1 基于现场总线的光伏监控系统1.1 兆瓦级及以上并网光伏电站监控系统兆瓦级及以上光伏电站占地面积广、设备数量及种类庞大、建设集中。

分布式光伏电站的监控系统及监控方法在全球能源转型的大背景下，分布式光伏电站作为一种清洁、可再生的能源供应方式，正得到越来越广泛的应用。

为了确保分布式光伏电站的稳定运行、提高发电效率和保障安全性，一套完善的监控系统和有效的监控方法至关重要。

一、分布式光伏电站监控系统的组成分布式光伏电站的监控系统通常由以下几个主要部分组成：1、传感器与数据采集单元传感器负责采集光伏电站的各种运行参数，如光伏组件的电压、电流、功率，环境温度、光照强度等。

数据采集单元则将传感器采集到的数据进行汇总和初步处理，然后传输给监控中心。

2、通信网络用于将采集到的数据从现场传输到监控中心。

常见的通信方式包括有线通信（如以太网）和无线通信（如 WiFi、GPRS 等）。

通信网络的稳定性和数据传输速度直接影响监控系统的实时性和可靠性。

3、监控中心监控中心是整个监控系统的核心，负责接收、存储、分析和展示数据。

它通常包括服务器、数据库、监控软件等。

监控人员可以通过监控软件实时查看电站的运行状态，并对异常情况进行报警和处理。

4、远程终端除了监控中心，相关人员还可以通过手机、平板电脑等远程终端随时随地访问监控系统，获取电站的运行信息。

二、分布式光伏电站监控系统的功能1、实时监测能够实时采集和显示光伏电站的各项运行参数，让运维人员及时了解电站的工作状态。

2、数据分析对采集到的数据进行分析，例如计算发电量、功率曲线、设备效率等，为电站的优化运行提供依据。

3、故障报警当电站出现故障或异常情况时，如组件短路、逆变器故障等，监控系统能够及时发出报警信号，并定位故障位置，以便运维人员快速处理。

4、能源管理帮助用户对能源的生产和消耗进行管理，实现节能减排的目标。

5、报表生成能够自动生成各种报表，如日报表、月报表、年报表等，方便用户对电站的运行情况进行总结和评估。

三、分布式光伏电站的监控方法1、基于数据采集与分析的监控通过定期采集电站的运行数据，并对这些数据进行分析，来判断电站的运行状况。

太阳能光伏电站光伏监控系统设计方案监控系统是电力系统不可缺少的组成部分，是电力系统自动化的基础。

监控系统为电力系统的安全生产和经济调度服务，为电力工业管理的现代化服务。

按设备使用方向的不同分为：光伏监控系统、电力监控系统。

第一节光伏监控系统设计光伏监控系统是针对电厂内参与生产的前端设备工作状况的监控，实时监测电站内的智能设备的状态参数及运行情况，智能控制、维护相关设备，并能通过声音等方式发出报警信息，及时告知维护管理责任人。

根据设备功能的不同，主要分为以下几种：1）组件数据的监控2）逆变器数据的监控3）环境数据的监控4）监控管理计算机1组件数据的监控主要对于电厂内的太阳能电池组件的工作状态、性能的监控。

一般设计为在组件汇流箱内安装相应路数的直流电流测控模块实现，通过对每路接入的组件单元电流数据实时监测，根据模块地址和现场的相对应编号，就能判断出没有正常运行的具体位置组件单元。

2逆变器数据的监控主要对于电厂内的逆变器设备的工作状态、运行参数、故障报警、设备参数等的监测，包括：接入端的直流电压、直流电流，有功功率、无功功率、效率、日发电量、总发电量、运行状态、设备温度，输出端的交流电压、交流电流等数据；对设备的远程系统参数的修改、设备的启停的控制。

通常设计为通过设备本身所提供的通讯接口接入整个监控系统。

3环境数据的监控主要对于电厂内的环境监测仪的工作状态、数据参数的监测，包括：辐照强度、环境温度、风速、风向等数据。

通常设计为通过设备本身所提供的通讯接口接入整个监控系统。

4监控管理计算机监控管理计算机是整个系统的核心，一般设计使用专用监控软件通过解析各设备地址及内部寄存器地址读取各项数据，再由监控软件组态为直观图形、数字并备注注释实时、集中显示在监控显示器上，供操作人员快捷、有效的管理及操作；还可根据需要设计其他辅助功能，比如趋势图、报表等。

第二节全站电力监控系统设计电力监控系统的开发目标是建立一个安全可靠，能提供各种高级服务，并有为应用程序的执行和实施提供较强功能的开放式平台的系统，成为一个符合电力系统现代化管理要求的，分布式，开放式，模块化，可扩充的综合管理系统。

光伏电站综合监控系统的设计孟伟君 张文华 朱占利 王君燕（内蒙古神舟光伏电力有限公司）摘要 本文在光伏电站远程监控系统的基础上，引入光伏电站综合监控系统（PV-ISCS）的概念。

光伏电站综合监控系统是通过深度集成和互联的方式，将光伏电站设备监控系统、运营管理系统、电力监控系统、功率预测系统、视频监控系统、火灾报警系统、时钟系统等各系统集成到统一的平台，从而实现光伏电站一体化管理与无人值守的目标。

关键词 自动控制技术 光伏电站 综合监控 集成 互联1引言当今世界能源危机和环境污染不断加剧，太阳能资源丰富、分布广泛，是最具发展潜力的可再生能源。

随着各国对可再生能源发展的重视，近年来全球光伏产业增长迅猛，产业规模不断扩大，产品成本持续下降，太阳能光伏产业呈现出快速发展的势头。

据SEMI近期发布的《2013中国光伏产业发展报告》显示，截至2012年底，全球光伏新增装机容量达到31GW，相对于2011年的27.9GW增长11%，累计装机量达到98.5GW。

光伏市场的中心正从欧洲的德国、意大利、法国、西班牙向中国、美国和日本等新兴市场转移。

德国光伏进入稳定发展阶段，连续三年维持在7.5GW左右，意大利、西班牙等国深受经济危机的影响，2012年光伏装机量大幅减少。

以中国、美国和日本为代表的新兴市场成为新的增长点，2012年三国装机合计占全球的31%。

随着光伏装机容量的不断增加，如何进行光伏电站的有效管理越来越受到人们的重视。

光伏电站综合监控系统(Photovoltaic - Integrated Supervisory Control System，PV-ISCS)是基于光伏电站远程监控系统而设计，它深度集成了电站设备监控系统、电力监控系统、运营管理系统，互联了视频监控系统、火灾报警系统、时钟系统、功率预测系统等，将电站各独立、分散的系统集成到统一的平台，真正实现光伏电站的一体化管理。

2PV-ISCS架构PV-ISCS采用分布式、分层式、开放式的结构，应用集中管理、分散控制的模式，自上而下分为中央层、站控层和设备层。

可编辑修改精选全文完整版光伏电站远程视频监控系统解决方案目录第1章概况 (5)1.1项目背景 (5)1.2需求分析 (5)1.3设计目标 (5)1.4设计原则 (6)1.5设计依据 (7)第2章系统总体设计 (9)2.1设计思路 (9)2.2系统结构 (10)2.3系统组成 (11)2.3.1站端系统 (11)2.3.2传输网络 (11)2.3.3主站系统 (11)2.4功能设计 (11)2.5系统特点 (13)2.5.1高清监控技术 (13)2.5.2专用平台软件 (13)第3章站端系统设计 (15)3.1站端概述 (15)3.2H-DVR (15)3.3站端摄像机 (17)3.4管理服务器 (18)3.5配套设施 (18)3.5.1安装方式 (18)3.5.2补光灯 (19)3.5.3防雷 (19)3.5.4抗干扰 (20)第4章传输网络设计 (22)4.1系统网络 (22)4.2站端网络 (22)4.3主站网络 (22)第5章主站系统设计 (23)5.1主站概述 (23)5.2硬件设备组成 (23)5.2.1服务器 (23)5.2.2管理服务器 (24)5.2.3解码设备 (24)5.2.4存储设备(选配) (25)第6章平台软件设计 (27)6.1平台架构 (27)6.1.1基础开发平台 (28)6.1.2平台服务 (28)6.1.3业务逻辑子系统 (28)6.1.4应用系统 (28)6.1.5 Web Service接口 (28)6.2平台特点 (28)6.3平台运行环境 (29)6.3.1操作系统 (29)6.3.2数据库 (29)6.4平台模块 (29)6.4.1服务模块 (30)6.4.2应用模块（客户端） (32)6.5平台功能 (33)6.5.1特色功能 (33)6.5.2基本功能 (33)6.5.3扩展功能 (38)6.6平台性能参数 (40)第7章产品介绍 (41)7.1DS-9016HF-SH（混合型网络硬盘录像机） (41)7.2DS-2AF1-613X（6寸高速智能球机） (43)7.3DS-2DF1-572（130万像素5寸网络高清智能球机） (46)7.4DS-6401HD（高清解码器） (49)7.5IS-VSE2056（服务器） (51)7.6IS-VSW2126（二层交换机） (52)7.7DS-A1016R（网络存储设备） (53)7.8V OSTRO 260MT（工作站） (54)7.9ER3100（企业级VPN路由器） (55)图表图表1光伏电站远程视频监控系统拓扑图 (10)图表2站端系统拓扑图 (15)图表3灯光控制示意图 (19)图表4主站系统拓扑图 (23)图表5电力行业平台软件架构层次图 (27)第1章概况1.1项目背景目前中广核太阳能开发有限公司在建太阳能项目有甘肃敦煌项目，青海锡铁山项目，宁夏青铜峡项目，西藏桑日项目，计划于2020年建设规模为300万KW，建设考虑五年内建设20个太阳能电站的规模。

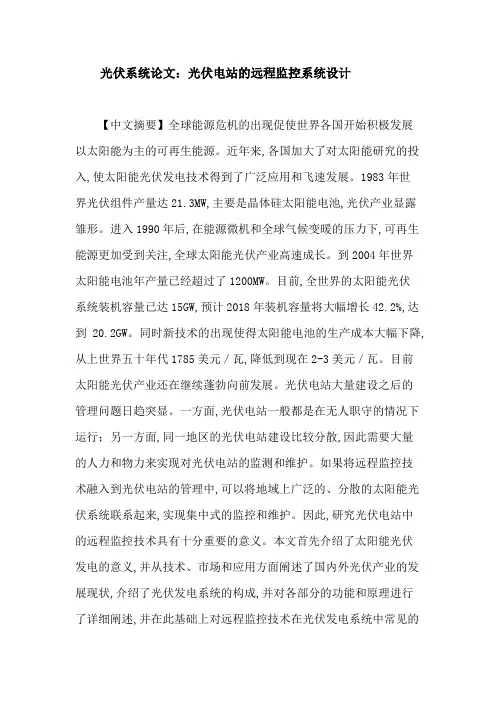

光伏系统论文：光伏电站的远程监控系统设计【中文摘要】全球能源危机的出现促使世界各国开始积极发展以太阳能为主的可再生能源。

近年来,各国加大了对太阳能研究的投入,使太阳能光伏发电技术得到了广泛应用和飞速发展。

1983年世界光伏组件产量达21.3MW,主要是晶体硅太阳能电池,光伏产业显露雏形。

进入1990年后,在能源微机和全球气候变暖的压力下,可再生能源更加受到关注,全球太阳能光伏产业高速成长。

到2004年世界太阳能电池年产量已经超过了1200MW。

目前,全世界的太阳能光伏系统装机容量已达15GW,预计2018年装机容量将大幅增长42.2%,达到20.2GW。

同时新技术的出现使得太阳能电池的生产成本大幅下降,从上世界五十年代1785美元／瓦,降低到现在2-3美元／瓦。

目前太阳能光伏产业还在继续蓬勃向前发展。

光伏电站大量建设之后的管理问题日趋突显。

一方面,光伏电站一般都是在无人职守的情况下运行；另一方面,同一地区的光伏电站建设比较分散,因此需要大量的人力和物力来实现对光伏电站的监测和维护。

如果将远程监控技术融入到光伏电站的管理中,可以将地域上广泛的、分散的太阳能光伏系统联系起来,实现集中式的监控和维护。

因此,研究光伏电站中的远程监控技术具有十分重要的意义。

本文首先介绍了太阳能光伏发电的意义,并从技术、市场和应用方面阐述了国内外光伏产业的发展现状,介绍了光伏发电系统的构成,并对各部分的功能和原理进行了详细阐述,并在此基础上对远程监控技术在光伏发电系统中常见的几种应用方式进行了总结和论述。

同时,还介绍了远程监控技术的发展和应用。

接下来,重点阐述了光伏发电系统的构成以及远程监控技术在光伏发电系统中的应用,并在此基础上,提出了一个基于485总线的远程监控系统设计方案,然后分别从硬件设计和软件设计两个方面进行了详细阐述,对远程监控系统中所使用的远程监控技术进行了深入调查和研究,在附录部分给出了部分参考程序。

最后,对整个监控系统的设计工作进行了总结,对后续的系统进一步完善进行了展望：1>在当前的系统架构中,还没有涉及到对太阳光辐照度的采集,所以还需要进一步研究太阳光辐照度的采集方法或者说与采集相关的仪器设备的使用方法,并在此基础上进一步完善系统架构。
