光伏电站电力监控系统随着能源需求的增加和环境问题的日益突出，可再生能源的利用成为当今社会发展的重要课题之一。
光伏电站作为一种利用太阳能发电的设施，正逐渐成为各地的重要能源供应来源。
而为了确保光伏电站的正常运行和高效发电，电力监控系统的建立和应用成为不可或缺的组成部分。
一、电力监控系统的概述光伏电站电力监控系统是指通过各种电子设备和监测装置，对光伏电站的电力产能、能效和设备运行状态进行实时监测、数据采集和分析的系统。
它采用先进的信息技术手段，将光伏电站的各项数据进行采集、传输和处理，实现对光伏电站的远程实时监控和管理。
通过电力监控系统，可以实现对光伏电站电力输出量、能源利用效率、设备故障、安全等方面的监控和管理，并提供相应的数据分析和决策支持。
二、电力监控系统的组成1. 数据采集装置数据采集装置作为电力监控系统的核心组成部分，负责对光伏电站的各类数据进行实时采集和传输。
它可以通过无线或有线的方式连接光伏电站的各类传感器、监测设备，获取光伏电站的电力产能、设备运行状态等实时数据，并将数据传输给监控中心进行处理。
2. 监控中心监控中心是电力监控系统的数据处理和管理中心，承担着光伏电站数据的接收、处理和存储任务。
监控中心可以实时监测光伏电站的各项指标，同时对异常数据进行分析和报警，提供实时的设备状态和电力产能信息。
3. 数据分析与决策支持电力监控系统通过对光伏电站的各项数据进行分析和处理，可以为光伏电站的运行和管理提供决策支持。
通过对电力产能、能源利用效率、设备健康等方面的数据分析，可以帮助运维人员进行设备维护和调整，提高光伏电站的发电效率和运行稳定性。
三、电力监控系统的优势1. 实时监控与管理电力监控系统可以实现对光伏电站的实时监控和管理，可以随时掌握光伏电站的电力产能和设备运行情况，及时发现和解决问题，提高光伏电站的发电效率和安全性。
2. 数据分析与优化电力监控系统通过对光伏电站的数据进行分析和处理，可以帮助运维人员找出设备故障和能源浪费的原因，为运行和管理提供科学依据，优化光伏电站的发电效率和能源利用效率。
光伏电站监控系统实施方案分析————————————————————————————————作者：————————————————————————————————日期：光伏电站监控系统分析摘要：综合论述了目前国内具有实际工程意义的大型光伏电站及分布式光伏系统的几种监控系统方案。
光伏监控系统采用的通讯手段主要包括：有线方式：工业RS485总线、PROFIBUS总线、工业以太网、CAN总线、Modern电话线；无线方式：ZIGBEE、GPRS、WIFI、BLUETEETH、IRDA红外。
文中对各种通讯方式的构成、特点及应用作了简要阐述及对比。
引言太阳能光伏发电项目随中国政府持续出台的支持光伏产业发展的政策不断增多[1]，截至2012 年底，我国累计建设容量7.97 GW，其中大型光伏电站4.19 GW，分布式光伏系统3.78 GW [2]。
国家能源局发布的《太阳能发电发展“十二五”规划》称，到2015 年底，太阳能发电装机容量达到2100万kW（即21 GW）以上，年发电量达到250 亿kWh。
随着大型光伏电站及分布式光伏系统的建设和投运，业主及电网公司对设备的实时监控提出了更高的要求。
光伏监控系统需实现的功能有：1）汇流箱、逆变器、电池板、蓄电池组及其控制器（带储能功能的光伏系统）、环境温度等底层设备实时数据及状态的采集；2）底层设备故障报警；3）重要数据的历史存储；4）远方及本地对电站设备的必要操控。
即集遥测、遥控、遥信、遥调功能为一体，且需具备高可靠性，全年不间断工作。
目前具有实际工程意义的监控系统从物理实现方式上可分为有线及无线两种。
有线方式主要包括：工业RS485总线、PROFIBUS现场总线、CAN 总线、Modem电话线、工业以太网；无线方式主要包括：ZIGBEE、GPRS、WIFI、BLUETEETH、IRDA红外。
需根据实际工程要求及各种通讯方式的特点选择适合的监控方案。
1 基于现场总线的光伏监控系统1.1 兆瓦级及以上并网光伏电站监控系统兆瓦级及以上光伏电站占地面积广、设备数量及种类庞大、建设集中。
光伏站电力监控系统介绍光伏站电力监控系统介绍一、引言光伏站电力监控系统是一种用于监测、控制和优化光伏发电站电力生产的系统。
通过实时监测光伏阵列的发电功率、温度、辐射等参数，并进行数据采集、处理和分析，可以实现对光伏发电站全局的监控和管理。
二、系统架构1·总体架构光伏站电力监控系统主要由以下几个模块组成：数据采集与传输模块、数据处理与分析模块、实时监控与报警模块、远程控制模块和数据可视化展示模块。
各个模块之间相互协作，形成一个完整的电力监控系统。
2·数据采集与传输模块数据采集与传输模块负责实时采集光伏发电站中各个组件（如逆变器、光伏阵列、气象传感器等）的数据，并将采集到的数据进行传输到数据处理与分析模块。
3·数据处理与分析模块数据处理与分析模块接收来自数据采集与传输模块的数据，对数据进行清洗和处理，并进行多维度的数据分析，以便对发电效率、设备运行状态等进行评估和优化。
4·实时监控与报警模块实时监控与报警模块接收来自数据处理与分析模块的数据，并能够实时监控光伏发电站的运行状态。
当监测到异常情况时，系统会自动进行报警，以便及时处理故障。
5·远程控制模块远程控制模块能够实现对光伏发电站的远程监控和控制。
通过该模块，管理员可以远程查看发电站的运行状态，并对一些参数进行调整和控制，以便实现最优的发电效率。
6·数据可视化展示模块数据可视化展示模块将处理与分析后的数据以可视化的方式展现出来，包括实时数据展示、历史数据查询、故障记录等功能。
管理员可以通过该模块轻松了解发电站的运行情况。
三、系统功能详述1·数据采集与传输模块功能●支持多种数据采集设备：逆变器、光伏阵列、气象传感器等。
●实时采集各个设备的数据，并实时传输到数据处理与分析模块。
2·数据处理与分析模块功能●对采集到的数据进行清洗和处理。
●进行多维度数据分析，包括发电功率分析、温度分析、辐射分析等。
光伏电站监控系统管理制度第一章总则第一条为规范光伏电站的监控系统管理工作，保障光伏电站的正常运行和安全稳定，制定本管理制度。
第二条本制度适用于所有光伏电站的监控系统管理工作，包括监控设备的配置、安装、运维和数据的采集、分析等。
第三条光伏电站的监控系统管理工作必须遵守国家相关法律法规和政策，保护光伏电站的安全和利益。
第二章监控系统配置管理第四条光伏电站的监控系统配置由专业人员负责，必须满足国家相关标准要求。
第五条监控系统的配置应包括监控设备、采集系统、数据传输系统、数据存储系统等。
第六条监控设备的选择应符合光伏电站的实际情况和要求，具备稳定可靠的技术性能。
第七条采集系统应具备良好的数据采集能力，确保准确、稳定地采集光伏电站的各项运行数据。
第八条数据传输系统应具备快速、安全的数据传输能力，能够及时传输光伏电站的运行数据到相应的监控平台。
第九条数据存储系统应具备大容量、高可靠、安全的数据存储能力，能够满足光伏电站的长期数据存储需求。
第三章监控设备安装与调试管理第十条监控设备的安装和调试由专业人员负责，必须符合相关技术规范和操作规程。
第十一条监控设备的安装位置和角度应合理选择，确保能够正常采集光伏电站的运行数据。
第十二条监控设备的引线和接口应连接牢固，电气参数应调整到合适的范围。
第十三条监控设备的通信配置应正确设置，确保能够与采集系统和监控平台正常通信。
第四章监控系统运维管理第十四条监控系统的运维工作由专业人员负责，包括设备巡检、设备维护、数据采集和数据分析等。
第十五条监控系统设备的巡检工作应按照规定的频率进行，记录巡检情况和发现的问题，并及时进行处理。
第十六条监控系统设备的维护工作应按照规定的周期进行，包括设备清洁、设备检测、设备更换等。
第十七条监控系统的数据采集工作应保证数据的准确性和及时性，确保监控平台能够得到实时的运行数据。
第十八条监控系统的数据分析工作应结合光伏电站的实际情况，对运行数据进行分析和评估，及时发现和解决问题。
太阳能光伏电站光伏监控系统设计方案监控系统是电力系统不可缺少的组成部分，是电力系统自动化的基础。
监控系统为电力系统的安全生产和经济调度服务，为电力工业管理的现代化服务。
按设备使用方向的不同分为：光伏监控系统、电力监控系统。
第一节光伏监控系统设计光伏监控系统是针对电厂内参与生产的前端设备工作状况的监控，实时监测电站内的智能设备的状态参数及运行情况，智能控制、维护相关设备，并能通过声音等方式发出报警信息，及时告知维护管理责任人。
根据设备功能的不同，主要分为以下几种：1）组件数据的监控2）逆变器数据的监控3）环境数据的监控4）监控管理计算机1组件数据的监控主要对于电厂内的太阳能电池组件的工作状态、性能的监控。
一般设计为在组件汇流箱内安装相应路数的直流电流测控模块实现，通过对每路接入的组件单元电流数据实时监测，根据模块地址和现场的相对应编号，就能判断出没有正常运行的具体位置组件单元。
2逆变器数据的监控主要对于电厂内的逆变器设备的工作状态、运行参数、故障报警、设备参数等的监测，包括：接入端的直流电压、直流电流，有功功率、无功功率、效率、日发电量、总发电量、运行状态、设备温度，输出端的交流电压、交流电流等数据；对设备的远程系统参数的修改、设备的启停的控制。
通常设计为通过设备本身所提供的通讯接口接入整个监控系统。
3环境数据的监控主要对于电厂内的环境监测仪的工作状态、数据参数的监测，包括：辐照强度、环境温度、风速、风向等数据。
通常设计为通过设备本身所提供的通讯接口接入整个监控系统。
4监控管理计算机监控管理计算机是整个系统的核心，一般设计使用专用监控软件通过解析各设备地址及内部寄存器地址读取各项数据，再由监控软件组态为直观图形、数字并备注注释实时、集中显示在监控显示器上，供操作人员快捷、有效的管理及操作；还可根据需要设计其他辅助功能，比如趋势图、报表等。
第二节全站电力监控系统设计电力监控系统的开发目标是建立一个安全可靠，能提供各种高级服务，并有为应用程序的执行和实施提供较强功能的开放式平台的系统，成为一个符合电力系统现代化管理要求的，分布式，开放式，模块化，可扩充的综合管理系统。

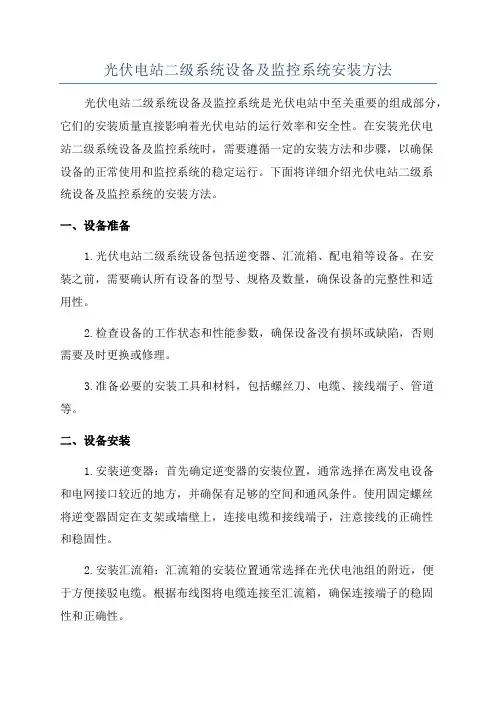

光伏电站二级系统设备及监控系统安装方法光伏电站二级系统设备及监控系统是光伏电站中至关重要的组成部分，它们的安装质量直接影响着光伏电站的运行效率和安全性。
在安装光伏电站二级系统设备及监控系统时，需要遵循一定的安装方法和步骤，以确保设备的正常使用和监控系统的稳定运行。
下面将详细介绍光伏电站二级系统设备及监控系统的安装方法。
一、设备准备1.光伏电站二级系统设备包括逆变器、汇流箱、配电箱等设备。
在安装之前，需要确认所有设备的型号、规格及数量，确保设备的完整性和适用性。
2.检查设备的工作状态和性能参数，确保设备没有损坏或缺陷，否则需要及时更换或修理。
3.准备必要的安装工具和材料，包括螺丝刀、电缆、接线端子、管道等。
二、设备安装1.安装逆变器：首先确定逆变器的安装位置，通常选择在离发电设备和电网接口较近的地方，并确保有足够的空间和通风条件。
使用固定螺丝将逆变器固定在支架或墙壁上，连接电缆和接线端子，注意接线的正确性和稳固性。
2.安装汇流箱：汇流箱的安装位置通常选择在光伏电池组的附近，便于方便接驳电缆。
根据布线图将电缆连接至汇流箱，确保连接端子的稳固性和正确性。
3.安装配电箱：配电箱通常安装在离逆变器和汇流箱较近的位置，便于管理和控制电力分布。
根据配电箱布线图将电缆连接至配电箱，确保配电箱的接线正确，严密。
4.连接电缆：根据布线图将逆变器、汇流箱和配电箱之间的电缆进行连接，确保电缆连接牢固，没有松动或接触不良。
5.接地处理：对所有设备进行接地处理，确保设备的安全运行和人身安全。
三、监控系统安装1.安装监控系统设备：监控系统设备包括远程监控器、数据采集器、传感器等设备。
根据监控系统布局图选择适当的位置安装设备，确保设备的通风和散热条件良好。
2.连接监控系统设备：根据布线图连接监控系统设备之间的电缆，确保连接正确和牢固。
3.安装监控软件：将监控系统软件安装在监控中心的电脑中，根据软件使用手册进行设置和配置，确保监控系统的正常运行。
光伏电站综合监控系统的设计孟伟君 张文华 朱占利 王君燕（内蒙古神舟光伏电力有限公司）摘要 本文在光伏电站远程监控系统的基础上，引入光伏电站综合监控系统（PV-ISCS）的概念。
光伏电站综合监控系统是通过深度集成和互联的方式，将光伏电站设备监控系统、运营管理系统、电力监控系统、功率预测系统、视频监控系统、火灾报警系统、时钟系统等各系统集成到统一的平台，从而实现光伏电站一体化管理与无人值守的目标。
关键词 自动控制技术 光伏电站 综合监控 集成 互联1引言当今世界能源危机和环境污染不断加剧，太阳能资源丰富、分布广泛，是最具发展潜力的可再生能源。
随着各国对可再生能源发展的重视，近年来全球光伏产业增长迅猛，产业规模不断扩大，产品成本持续下降，太阳能光伏产业呈现出快速发展的势头。
据SEMI近期发布的《2013中国光伏产业发展报告》显示，截至2012年底，全球光伏新增装机容量达到31GW，相对于2011年的27.9GW增长11%，累计装机量达到98.5GW。
光伏市场的中心正从欧洲的德国、意大利、法国、西班牙向中国、美国和日本等新兴市场转移。
德国光伏进入稳定发展阶段，连续三年维持在7.5GW左右，意大利、西班牙等国深受经济危机的影响，2012年光伏装机量大幅减少。
以中国、美国和日本为代表的新兴市场成为新的增长点，2012年三国装机合计占全球的31%。
随着光伏装机容量的不断增加，如何进行光伏电站的有效管理越来越受到人们的重视。
光伏电站综合监控系统(Photovoltaic - Integrated Supervisory Control System，PV-ISCS)是基于光伏电站远程监控系统而设计，它深度集成了电站设备监控系统、电力监控系统、运营管理系统，互联了视频监控系统、火灾报警系统、时钟系统、功率预测系统等，将电站各独立、分散的系统集成到统一的平台，真正实现光伏电站的一体化管理。
2PV-ISCS架构PV-ISCS采用分布式、分层式、开放式的结构，应用集中管理、分散控制的模式，自上而下分为中央层、站控层和设备层。
光伏电站监控系统基本架构及构成一、光伏电站计算机监控系统架构光伏电站计算机监控系统的主要任务是对电站的运行状态进行监视和控制，向调度机构传送有关数据，并接受、执行其下达的命令。
站控层设备按电站远景规模配置，间隔层设备按工程实际建设规模配置。
各部分设备组成如下：1.站控层设备由主机兼操作员站、远动通信设备、公用接口装置、网络设备、打印机等组成，其中主机兼操作员站、远动通信设备按双套冗余配置，远动通信设备优先采用无硬盘专用装置。
2.间隔层设备包括光伏逆变器、汇流箱、太阳跟踪系统、气象监测系统及辅助系统的通信控制单元，光伏发电单元规约转换器，保护和测控装置等设备。
3.网络层设备包括网络交换机、光/电转换器、接口设备和网络连接线、电缆、光缆及网络安全设备等。
站控层与间隔层通常采用以太网连接，110kV及以上电站采用双重化网络，35kV电站采用单网结构。
站控层、间隔层网络交换机采用具备网络管理能力的交换机，站控层交换机的容量根据电站远景建设规模配置，间隔层交换机的容量根据远景出线规模配置，网络媒介在室内采用五类以上屏蔽双绞线，室外的通信媒介采用光缆。
二、光伏电站计算机监控系统站控层（一）数据采集通信子系统数据采集通信子系统一般由两套前置机及其通信接口装置、网络设备等组成。
其中。
前置机负责与各间隔层设备进行数据通信，完成数据采集与通信功能;通信接口装置负责与直流系统、UPS、电能量采集装置等其他智能设备进行数据通信。
前置机通过站控层网络与主机、工作站。
远动工作站等站控层设备连接，实现站控层内部通信功能。
间隔层设备直接接入站控层网络，站控层网络一般采用快速交换式以太网，以实现站控层与间隔层之间数据的快速交换。
数据采集和通信功能由主机、人机工作站、远动工作站等站控层设备的通信软件模块完成，一般要求站控层和远动工作站直接读取间隔层设备的信息，即信息采集遵循"直采直送"的原则。
光伏电站计算机监控系统一般采用双主机兼操作员站模式，主机是站控层数据收集、处理、存储及发送中心。
光伏电站电力监控系统1.1概述Acrel-2000 V8.0光伏发电监测系统是上海安科瑞电气股份有限公司针对太阳能发电系统开发的软件平台，可对太阳能光伏电站里的电池阵列、汇流箱、逆变器、交直流配电柜、太阳跟踪控制系统等设备进行实时监测和控制，通过各种样式的图表及数据快速掌握电站的运行情况，其友好的用户界面、强大的分析功能、完善的故障报警确保了太阳能光伏发电系统的完全可靠和稳定运行。
1.2光伏发电监测系统组网示意图1.3软件功能●实时监测太阳能电池板的电压、电流及其运行状况●防雷器状态、断路器状态采集与显示●实时监控逆变器工作状态，监测其故障信息●系统详细运行参数显示●故障记录及报警●具有电量累计、系统分析、历史记录功能●简单易用的参数设置功能●系统输出电流、电压，瞬时发电功率、累计发电量，CO2、SO2减排量1.4软件界面系统运行主画面监控系统提供功能选择画面，并对光伏阵列现场环境进行实时监测与显示，如室外温度值、湿度百分比、光照度及阵列表面温度值等；汇流监测系统画面监控系统可分区域实时监测各光伏阵列的充电电压及电流、蓄电池电压及温度等信息，并对故障点进行异常显示与报警提示；逆变器监测画面监控系统可绘制显示逆变器电压—时间曲线、功率—时间曲线等，直流侧输入电流实时曲线、交流侧逆变输出电流曲线，并采集与显示日发电量等电参量；事件记录监测画面监控系统可针对光伏发电现场的各种事件进行记录，如：通讯采集异常、开关变位、操作记录等，时间记录支持按类型查询，并可对越限报警进行更改设置；曲线、棒图分析画面监控系统对光伏发电的发电量可形成月棒图及年度棒图显示，并折算成二氧化碳、二氧化硫减排量值；并可查看太阳辐射强度趋势曲线、风速变化趋势曲线显示；。
光伏电站综合监控系统与调度自动化系统光伏电站综合监控系统与调度自动化系统文档1：引言- 目的- 范围- 定义2：体系结构- 数据采集与传输- 数据存储与处理- 监控显示与分析- 调度控制与优化3：数据采集与传输- 数据采集设备- 太阳能光伏电池- 太阳能热发电系统- 逆变器- 数据传输方式- 有线传输- 无线传输4：数据存储与处理- 数据存储方案- 数据库管理系统 - 分布式存储系统 - 数据处理方案- 数据清洗与校验 - 数据压缩与存档 - 数据更新与同步5：监控显示与分析- 实时监控页面- 数据可视化展示 - 告警信息提示 - 统计分析报告- 故障分析6：调度控制与优化- 运维调度计划- 设备维护与保养- 故障排查与修复- 发电量优化策略- 清洁能源发电调整- 合理发电负荷分配7：附件本文档涉及的附件见附件列表。
8：法律名词及注释- 太阳能光伏电站：指通过太阳能光伏电池将太阳能转化为电力的发电厂。
- 光伏电池：利用光电效应将太阳能直接转化为电能的器件。
- 太阳能热发电系统：利用聚光镜或反射器将太阳能转化为热能，通过热能发电机产生电力的系统。
- 逆变器：将直流电转换为交流电的装置。
- 计量设备：用于测量发电量、电流、电压等电力参数的设备。
- 数据库管理系统：用于管理和存储大量结构化数据的软件系统。
- 分布式存储系统：将数据分布在不同的存储节点上，提高存储容量和并发性能的系统。
- 数据清洗与校验：通过算法和规则检查数据的准确性和完整性。
- 数据压缩与存档：对历史数据进行压缩和存储，减少存储空间和提升数据读取速度。
- 数据更新与同步：将实时数据更新到数据库，并与其他系统进行数据同步。
- 实时监控页面：显示太阳能发电站实时数据和状态的用户界面。
- 告警信息提示：通过声音、图像、短信等方式向用户发送系统告警信息。
- 发电量统计：对太阳能发电站的发电量进行汇总和统计分析。
- 故障分析：对发电设备的故障进行原因分析和处理建议。
光伏电站远程视频监控系统解决方案目录第1章概况 (4)1。
1项目背景 (4)1.2需求分析 (4)1。
3设计目标 (4)1。
4设计原则 (5)1.5设计依据 (6)第2章系统总体设计 (8)2.1设计思路 (8)2。
2系统结构 (8)2.3系统组成 (9)2。
3。
1站端系统 (9)2。
3.2传输网络 (9)2。
3.3主站系统 (9)2.4功能设计 (9)2。
5系统特点 (11)2.5。
1高清监控技术 (11)2。
5。
2专用平台软件 (11)第3章站端系统设计 (13)3.1站端概述 (13)3.2H-DVR (13)3。
3站端摄像机 (15)3。
4管理服务器 (15)3。
5.1安装方式 (16)3。
5。
2补光灯 (16)3.5。
3防雷 (17)3。
5.4抗干扰 (17)第4章传输网络设计 (19)4.1系统网络 (19)4。
2站端网络 (19)4.3主站网络 (19)第5章主站系统设计 (20)5。
1主站概述 (20)5。
2硬件设备组成 (20)5.2.1服务器 (20)5。
2。
2管理服务器 (21)5.2.3解码设备 (21)5.2。
4存储设备（选配) (21)第6章平台软件设计 (23)6。
1平台架构 (23)6。
1.1基础开发平台 (23)6.1.2平台服务 (23)6.1.3业务逻辑子系统 (24)6。
1.4应用系统 (24)6。
1.5 Web Service接口 (24)6。
2平台特点 (24)6。
3平台运行环境 (24)6.3.1操作系统 (24)6。
3.2数据库 (24)6。
4。
1服务模块 (25)6.4.2应用模块（客户端） (27)6.5平台功能 (28)6。
5.1特色功能 (28)6。
5.2基本功能 (29)6.5。
3扩展功能 (34)6.6平台性能参数 (35)第7章产品介绍 (37)7。
1DS-9016HF—SH（混合型网络硬盘录像机） (37)7。
2DS-2AF1—613X（6寸高速智能球机） (39)7.3DS—2DF1-572（130万像素5寸网络高清智能球机） (41)7。
分布式光伏发电站集中监控系统【摘要】本文论述了分布式光伏集中监控系统的配置和功能。
【关键词】分布式光伏;监控系统随着新能源在国内市场的大规模开发和利用，光伏发电技术已经逐步趋于成熟和完善，如何对分布式光伏发电站实现高效的监控，满足光伏发电入网的需求，提高电站运行的稳定性和可靠性，是摆在我们业主面前急需解决的问题。
分布式光伏发电站集中监控系统应遵循安全可靠、技术先进适度超前、经济合理、符合国情的原则，满足电力系统自动化总体规划要求，且充分考虑光伏发电技术的发展需求，对提高分布式光伏发电站的运行管理效率，提升生产运行管理水平，降低生产运行和设备维护成本有着重大的意义。
1系统构成分布式光伏发电站集中监控系统采用开放式分层分布系统结构，由站控层、网络层和间隔层三部分组成。
站控层为整个光伏电站设备监视、测量、控制、管理的中心，由监控系统主机兼操作员站和各种功能站构成，间隔层由计算机网络连接的若干监控子系统组成，在站控层及网络失效的情况下，仍能独立完成间隔设备的就地监控功能。
1.1站控层分布式光伏发电站集中监控系统的监控主站层设备采用分布式、开放式的设计和高性能的计算机硬件平台，运行人员通过站控层实现对接入各个光伏发电单元的集中状态监视和控制、保护信息记录与分析等功能，并对异常情况及时进行报警，保证系统安全运行。
站控层由系统服务器、后台应用软件系统、打印机、对时设备、音响报警装置等组成。
1.2网络层分分布式光伏发电站集中监控系统的网络层主要包括网络连接装置、光/电转换器、接口设备、网络安全设备和网络连线、电缆、光缆等，用于多种继电保护装置及其它智能设备与当地监控、保护信息管理装置等通信，并采集开关设备位置、工作状态等信息，对开关实施分合控制。
1.3间隔层间隔层测控装置包括控制单元、I/O单元、网络部件和微机保护通讯接口单元等，并设置必要的人机接口设备，间隔层的测控装置具有良好的电磁兼容性能，较强的抗电磁干扰能力，低功耗，较宽的工作温度范围，在脱离站控层时可独立承担本间隔的全部监控任务，任何一个间隔设备故障不影响其它间隔设备的正常工作。
光伏站电力监控系统介绍光伏站电力监控系统介绍⒈引言光伏站电力监控系统是一种用于监测和管理光伏站电力系统的技术。
它通过实时采集、传输和分析光伏站的电力数据，提供运营和维护人员对光伏站的全面监控和控制能力。
本文将详细介绍光伏站电力监控系统的组成部分、工作原理和应用场景。
⒉光伏站电力监控系统组成⑴数据采集单元数据采集单元是光伏站电力监控系统的核心组成部分，负责实时采集光伏站的电力数据，包括光伏阵列的电流、电压和功率等参数。
数据采集单元通常由传感器、数据转换器和通信模块组成。
⑵数据传输单元数据传输单元负责将采集到的电力数据传输给监控中心或云平台。
传输方式包括有线和无线两种，可以通过以太网、无线局域网或通信卫星等传输渠道实现。
⑶监控中心监控中心是光伏站电力监控系统的数据处理和展示核心。
它接收并处理传输过来的电力数据，并将结果通过图表、报表和告警方式展示给运营和维护人员。
监控中心通常由服务器、数据库和监控软件构成。
⒊光伏站电力监控系统工作原理光伏站电力监控系统通过数据采集单元实时采集光伏站的电力数据，并将数据传输给监控中心。
监控中心接收到数据后，对其进行处理和分析，数据报表和图表，并根据预设的规则进行告警。
运营和维护人员可以通过监控中心的界面，实时查看光伏站的电力输出情况、运行状态和异常情况。
⒋光伏站电力监控系统应用场景⑴运营管理光伏站电力监控系统可以实时监测光伏站的电力输出情况，帮助运营人员了解光伏站的运行状况，及时发现并解决故障，提升光伏站的发电效率和运营效益。
⑵维护管理光伏站电力监控系统可以监测光伏阵列的电流、电压和功率等参数，帮助维护人员了解光伏阵列的健康状态，及时发现和处理设备故障，减少维护成本和维护时间。
⑶安全管理光伏站电力监控系统可以监测光伏站的电力安全状态，发现超出安全范围的电压、电流或功率异常，并及时进行告警，确保电力系统的安全运行。
附件：●光伏站电力监控系统结构图●光伏站电力监控系统用户手册法律名词及注释：⒈光伏站：指用于发电的太阳能光伏电站。
光伏电站电力监控装置及系统
1概述
太阳能光伏电站主要由光伏电池阵列、汇流箱、低压直流柜、逆变柜、交流低压柜、升压变压器等组成，最后产生的交流直接并入电网。
针对每个环节电力参数检测的需要，安科瑞推出了AGF系列光伏汇流采集装置、AGF-D直流柜采集装置、PZ系列直流检测仪表、AMI微型逆变器及ACR系列电力质量分析仪，分别应用于汇流箱、直流防雷柜及交流柜中，并通过Acrel-2000 V8.0光伏发电监测系统实现后台集中监控。
2光伏电站电力监控装置
3APV-M系列光伏汇流箱
3.1概述
在光伏发电系统中，数量庞大的光伏电池组件进行串并组合达到需要的电压电流值，以使发电效率达到最佳。
APV-M系列智能光伏汇流箱主要作用就是对光伏电池阵列的输入进行一级汇流，用于减少光电池阵列接入到逆变器的连线，优化系统结构，提高可靠性和可维护性。
在提供汇流防雷功能的同时，还监测了光电池板运行状态，汇流后电流、电压、功率，防雷器状态、直流断路器状态采集，继电器接点输出等功能，并带有风速、温度、辐照仪等传感器接口功能供客户选择，装置标配有RS485接口，可以把测量和采集到的数据上传到监控系统。
3.2技术参数
3.3外形尺寸与结构
3.4 AGF系列导轨式智能光伏汇流采集装置
3.4.1概述
AGF光伏汇流采集装置是专门应用于智能光伏汇流箱，用于监测光伏电池阵列中电池板运行状态，光伏电池电流测量，防雷器、直流断路器状态采集，继电器接点输出，带有风速、温度、辐照仪等传感器接口，装置带有RS485接口可以把测量和采集到的数据和设备状态上传。
3.4.2产品功能
3.4.3 技术参数
3.4.4 接线方式
AGF-MR接线方式
AGF-MTR接线方式
注：开关量输入路数，请参考实际产品3.4.5外形及安装尺寸（单位：mm）
AGF-MR外形及安装尺寸
AGF-MTR外形及安装尺寸
♦主体模块或扩展模块尺寸
注：虚线处为底板固定尺寸
♦汇流采集模块安装尺寸
注：虚线处为底板固定尺寸
♦显示模块安装尺寸
3.5 APV光伏汇流箱方案图
4APG系列光伏直流防雷柜4.1概述
光伏直流防雷柜是对直流电能进行汇总、监控、保护的功能柜（一般指汇总直流负荷的柜），直流防雷柜可以将多路直流输入汇总成一路直流电流输出，每路均带保护装置（断路器、熔断器等）、防反二极管、防雷器等，可以对每路电压、电流、防雷状态进行监控，通过RS485接口远程通讯把测量和采集到的数据和设备状态上传。
光伏直流防雷柜主要由柜体、柜门、开关、电表、断路器、铜排、防反二极管等组成，防雷柜采用金属外壳，柜内设接地排，柜体进行防锈处理，环氧粉末喷涂，柜体颜色为RAL7035桔纹。
可根据客户要求定制。
4.2 参照标准
GB50254《电气装置安装工程低压电器施工及验收规范》
GB2682《电工成套装置中指示灯和按钮颜色》
GB2681《电工成套装置中导线颜色》
GB4208《外壳防护等级（IP代码）》
GB7251 《低压成套开关设备》
JB2436《电力传输控制装置用铜制裸压接端头》
符合国家、地方质量验收规范及供电局的要求。
4.3 型号说明
4.4产品功能
PV电池板三级汇流；
维护时的断电操作功能；
逆变器防雷保护功能；
短路、接地和过流保护功能；
提供300-1500kW不同等级逆变配电；
具有电压指示，防逆流控制切换，防雷器失效报警等功能。
4.5技术参数
4.6外形尺寸(单位：mm)
4.7 AGF-D系列光伏直流柜采集装置
4.7.1概述
AGF-D光伏直流柜采集装置，主要用于光伏直流柜内，配合外部霍尔传感器对汇流箱输出电流电压等进行测量，同时可以监控直流柜内断路器、防雷器状态。
表内自带温度传感器可以辅助测量柜内温度，配合继电器输出可以实现自动温控的柜内强制鼓风冷却功能。
装置带有RS485接口可以把测量和采集到的数据和设备状态上传。
4.7.2产品命名
4.7.3产品功能
注：■为标配功能；□为选配功能。
4.7.4 技术参数
4.7.5 接线方式
96外形接线图
注：96外形接线M1至M9的公共端只能在COMa, M10至M16的公共端只能在COMb。
公共端的连线需要在靠近仪表侧并接并尽可能短的接在仪表COM口上。
16外形接线图
注：公共端的连线需要在靠近仪表侧并接并尽可能短的接在仪表端子27、28上
4.7.6外形及安装尺寸(单位：mm)
4.8方案图
5PZ系列直流检测仪表5.1 概述
PZ系列直流检测仪表是针对直流屏、太阳能供电系统、电信基站直流系统等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。
既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。
仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议；可带模拟量输出、继电器报警输出、开关量输入/输出。
根据不同要求，通过仪表面板按键，对变比、报警、通讯、开关量输出进行设置与控制。
5.2产品功能。
