齿轮加工方法汇总

齿轮加工最常用的方法齿轮加工最常用的方法齿轮加工机床有很多种常用的有以下几种1.最常用的是滚齿机加工齿轮，特点快精度8级可以加工各种大模数大齿轮2.铣齿机加工齿轮，特点设备便宜但加工的齿轮精度不高3.插齿机加工齿轮，特点精度高，可以加工内齿4.磨齿机加工硬齿面齿轮，精度极高。

圆柱齿轮的加工工艺程一般应包括以下内容：齿轮毛坯加工、齿面加工、热处理工艺及齿面的的精加工。

在编制工艺过程中，常因齿轮结构、精度等级、生产批量和生产环境的不同，而采取各种不同的工艺方案。

列出了该齿轮机械加工工艺过程。

从中可以看出，编制齿轮加工工艺过程大致可以划分如下几个阶段：1)齿轮毛坯的形成：锻件、棒料或铸件；2)粗加工：切除较多的余量；3)半精加工：车、滚、插齿；4)热处理：调质、渗碳淬火、齿面高频感应加热淬火等5)精加工：精修基准、精加工齿形1、基准的选择对于齿轮加工基准的选择常因齿轮的结构形状不同而有所差异。

带轴齿轮主要采用顶点孔定位；对于空心轴，则在中心内孔钻出后，用两端孔口的斜面定位；孔径大时则采用锥堵。

顶点定位的精度高，且能作到基准重合和统一。

对带孔齿轮在齿面加工时常采用以下两种定位、夹紧方式。

（1）以内孔和端面定位这种定位方式是以工件内孔定位，确定定位位置，再以端面作为轴向定位基准，并对着端面夹紧。

这样可使定位基准、设计基准、装配基准和测量基准重合，定位精度高，适合于批量生产。

但对于夹具的制造精度要求较高。

（2）以外圆和端面定位当工件和加剧心轴的配合间隙较大时，采用千分表校正外圆以确定中心的位置，并以端面进行轴向定位，从另一端面夹紧。

这种定位方式因每个工件都要校正，故生产率低；同时对齿坯的内、外圆同轴要求高，而对夹具精度要求不高，故适用于单件、小批生产。

综上所述，为了减少定位误差，提高齿轮加工精度，在加工时应满足以下要求：1)应选择基准重合、统一的定位方式；2)内孔定位时，配合间隙应近可能减少；3)定位端面与定位孔或外圆应在一次装夹中加工出来，以保证垂直度要求。

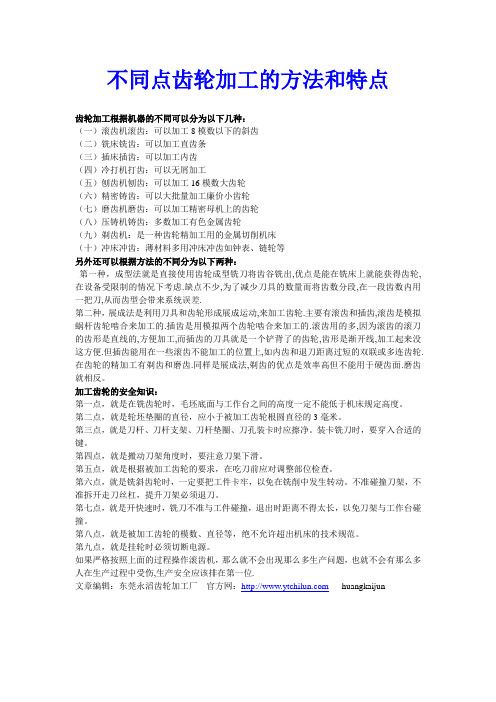

不同点齿轮加工的方法和特点齿轮加工根据机器的不同可以分为以下几种：（一）滚齿机滚齿：可以加工8模数以下的斜齿（二）铣床铣齿：可以加工直齿条（三）插床插齿：可以加工内齿（四）冷打机打齿：可以无屑加工（五）刨齿机刨齿：可以加工16模数大齿轮（六）精密铸齿：可以大批量加工廉价小齿轮（七）磨齿机磨齿：可以加工精密母机上的齿轮（八）压铸机铸齿：多数加工有色金属齿轮（九）剃齿机：是一种齿轮精加工用的金属切削机床（十）冲床冲齿：薄材料多用冲床冲齿如钟表、链轮等另外还可以根据方法的不同分为以下两种：第一种，成型法就是直接使用齿轮成型铣刀将齿谷铣出,优点是能在铣床上就能获得齿轮,在设备受限制的情况下考虑.缺点不少,为了减少刀具的数量而将齿数分段,在一段齿数内用一把刀,从而齿型会带来系统误差.第二种，展成法是利用刀具和齿轮形成展成运动,来加工齿轮.主要有滚齿和插齿,滚齿是模拟蜗杆齿轮啮合来加工的.插齿是用模拟两个齿轮啮合来加工的.滚齿用的多,因为滚齿的滚刀的齿形是直线的,方便加工,而插齿的刀具就是一个铲背了的齿轮,齿形是渐开线,加工起来没这方便.但插齿能用在一些滚齿不能加工的位置上,如内齿和退刀距离过短的双联或多连齿轮.在齿轮的精加工有剃齿和磨齿.同样是展成法,剃齿的优点是效率高但不能用于硬齿面.磨齿就相反。

加工齿轮的安全知识：第一点，就是在铣齿轮时，毛坯底面与工作台之间的高度一定不能低于机床规定高度。

第二点，就是轮坯垫圈的直径，应小于被加工齿轮根圆直径的3毫米。

第三点，就是刀杆、刀杆支架、刀杆垫圈、刀孔装卡时应擦净。

装卡铣刀时，要穿入合适的键。

第四点，就是搬动刀架角度时，要注意刀架下滑。

第五点，就是根据被加工齿轮的要求，在吃刀前应对调整部位检查。

第六点，就是铣斜齿轮时，一定要把工件卡牢，以免在铣削中发生转动。

不准碰撞刀架，不准拆开走刀丝杠，提升刀架必须退刀。

第七点，就是开快速时，铣刀不准与工件碰撞，退出时距离不得太长，以免刀架与工作台碰撞。

齿轮的加工方法齿轮是机械传动中常用的零部件，其加工质量直接影响着整个机械设备的性能和使用寿命。

因此，齿轮的加工方法显得尤为重要。

下面将就齿轮的加工方法进行详细介绍。

首先，齿轮的加工方法主要包括铣削、滚齿、成型、磨削等几种常见的方法。

其中，铣削是一种常用的齿轮加工方法，适用于小批量生产。

通过铣削，可以加工出各种不同模数、不同齿数的齿轮。

滚齿是一种高效率、高精度的齿轮加工方法，适用于大批量生产。

成型是利用成型刀具对齿轮进行加工，适用于大型齿轮的生产。

磨削是一种高精度的齿轮加工方法，可以提高齿轮的精度和表面质量。

其次，不同的齿轮加工方法适用于不同类型的齿轮。

例如，对于小模数、小齿数的齿轮，可以采用铣削的方法进行加工。

对于大模数、大齿数的齿轮，可以采用滚齿的方法进行加工。

对于特殊形状的齿轮，可以采用成型或磨削的方法进行加工。

因此，在选择齿轮加工方法时，需要根据具体的齿轮类型和加工要求来进行选择。

再次，齿轮加工的关键在于工艺控制。

在齿轮加工过程中，需要严格控制加工参数，包括切削速度、进给量、切削深度等。

同时，还需要选择合适的刀具和夹具，确保齿轮加工的精度和质量。

此外，还需要对加工过程进行监控和检测，及时发现和解决加工中的问题，确保齿轮加工的顺利进行。

最后，齿轮的加工方法在不断发展和完善。

随着科学技术的进步，新的齿轮加工方法不断涌现，如电火花加工、激光加工等。

这些新的加工方法不仅提高了齿轮加工的效率和精度，还拓宽了齿轮加工的应用范围。

因此，齿轮加工方法的研究和应用具有重要意义，对于提高齿轮加工的质量和效率具有重要的推动作用。

总之，齿轮的加工方法是机械加工领域中的重要内容，其质量和效率直接关系到机械设备的性能和使用寿命。

因此，对于齿轮加工方法的研究和应用具有重要的意义，值得我们深入探讨和研究。

希望本文对于齿轮加工方法有所帮助，谢谢阅读！。

传动齿轮加工工艺主要包括以下步骤：
1.铣齿：采用盘形模数铣刀或指状铣刀铣齿，属于成形法加工。

2.滚齿：属于展成法加工，其工作原理相当于一对螺旋齿轮啮合。

3.剃齿：在大批量生产中剃齿是非淬硬齿面常用的精加工方法。

剃齿还可形成鼓形齿，用以改善齿面接触区位置。

4.插齿：插齿是除滚齿以外常用的一种利用展成法的切齿工艺。

5.珩齿：珩齿原理与剃齿相似，珩轮与工件类似于一对螺旋齿轮
呈无侧隙啮合，利用啮合处的相对滑动，并在齿面间施加一定
的压力来进行珩齿。

五种齿轮的加工方法
齿轮的加工方法有很多种，以下是其中五种常用的方法：
1. 铣齿：这是一种成形法加工方法，使用盘形模数铣刀或指状铣刀进行铣削。

铣刀的刀齿截面形状与齿轮齿间形状相对应，这种方法加工效率和加工精度均较低，仅适用于单件小批生产。

2. 滚齿：属于展成法加工，其工作原理相当于一对螺旋齿轮啮合。

滚齿是除铣齿以外常用的一种利用展成法的切齿工艺。

3. 剃齿：在大批量生产中剃齿是非淬硬齿面常用的精加工方法。

剃齿还可形成鼓形齿，用以改善齿面接触区位置。

4. 插齿：插齿是除滚齿以外常用的一种利用展成法的切齿工艺。

插齿时，插齿刀与工件相当于一对圆柱齿轮的啮合。

插齿刀的往复运动是插齿的主运动，而插齿刀与工件按一定比例关系所作的圆周运动是插齿的进给运动。

5. 展成法磨齿：展成法磨齿的切削运动与滚齿相似，是一种齿形精加工方法，特别是对于淬硬齿轮，往往是唯一的精加工方法。

展成法磨齿可以采用蜗杆砂轮磨削，也可以采用锥形砂轮或碟形砂轮磨削。

以上内容仅供参考，建议查阅专业机械书籍或咨询机械工程师以获取更多有关齿轮加工的信息。

加工齿轮的主要方法
1. 插齿加工呀，就好比用小梳子给齿轮“梳头”，你见过插齿机工作吗？那可神奇了！比如加工一个大型齿轮。

2. 滚齿加工，这不就像是给齿轮“擀面条”嘛，把材料一点点滚成齿轮的形状，像汽车变速箱里的齿轮很多就是这么加工出来的哟。

3. 剃齿加工，就好像给齿轮精心“修剪毛发”，让它更精致，一些精密仪器里的齿轮就得靠它呢。

4. 磨齿加工，那简直是给齿轮做“美容磨皮”呀，让齿轮表面超级光滑，像高档手表里的齿轮就需要这样精细打磨。

5. 珩齿加工，如同给齿轮来一场温柔的“按摩”，让它更舒服地成型，一些特殊用途的齿轮就常用这种方法。

6. 铣齿加工，不就像是用小刀给齿轮“雕琢”嘛，慢慢雕出齿轮的模样，像一些小机械里的齿轮就会用到哦。

7. 成形法加工，这不就是直接给齿轮“塑形”嘛，一下子就有了齿轮的样子，想想那些简单的齿轮加工是不是这样。

8. 展成法加工，就好像让齿轮一点点“生长”出来，神奇吧，很多复杂齿轮都是靠这个方法呢。

9. 数控加工，哇塞，这可是高科技呀，就如同给齿轮配备了一个超级智能的“大脑”，能加工出各种超厉害的齿轮。

10. 电火花加工，就像给齿轮来一场特别的“电击疗法”，让它以特别的方式成型，一些特殊材料的齿轮会用到呢。

原创不易，请尊重原创，谢谢!。

齿轮加工有哪些方法
齿轮加工主要有以下几种方法：
1. 铣削：利用铣床进行齿轮的铣削加工，根据齿轮的轮廓图形和齿数，选择合适的刀具和切削参数进行加工。

2. 磨削：利用磨床进行齿轮的磨削加工，根据齿轮的精度要求和加工工艺，选择合适的砂轮和磨削参数进行加工。

3. 齿轮切削：利用齿轮切削机进行齿轮的切削加工，通常用于批量生产中。

可以分为滚切削和带齿切削两种方法。

4. 铸造：根据齿轮的轮廓图形和要求，制作相应的齿轮模具。

然后将熔化的金属倒入模具中，冷却后得到成形的齿轮。

5. 锻造：利用锻压设备对金属进行锻造成型，然后进行齿轮的修整加工，得到成形的齿轮。

这些方法都有各自的适用范围和优缺点，根据齿轮的形状、材料和精度要求等因素选择合适的加工方法。

随着汽车工业的不断发展，汽车齿轮作为汽车传动系统中的核心部件，其加工质量直接影响到汽车的传动性能、安全性和可靠性。

本文将对汽车齿轮加工技术进行总结，分析其加工工艺、加工方法及注意事项。

一、汽车齿轮加工工艺1. 锻造：锻造是汽车齿轮加工的第一道工序，通过锻造，可以使齿轮的内部组织形成纤维流，提高齿轮的承载能力。

2. 正火处理：正火处理可以使齿轮心部具有良好的韧性，为后续的机械加工提供良好的加工性能。

3. 表面淬火：表面淬火可以使齿轮的轮齿硬度高、耐磨性好，提高齿轮的使用寿命。

4. 低温回火：低温回火可以消除齿轮加工过程中的残余应力，提高齿轮的疲劳强度。

5. 机械加工：机械加工是汽车齿轮加工的关键工序，主要包括粗加工、半精加工和精加工。

6. 热处理：热处理是提高齿轮性能的重要手段，主要包括渗碳、淬火和回火等工艺。

7. 磨削：磨削是汽车齿轮加工的最后一道工序，可以提高齿轮的尺寸精度和表面粗糙度。

二、汽车齿轮加工方法1. 仿形法：仿形法是通过模拟齿轮齿形曲线，加工出与齿形曲线相吻合的齿轮。

2. 范成法：范成法是利用展成原理，通过展成机构加工出齿轮。

3. 数控加工：数控加工是利用计算机编程控制机床，实现齿轮的高精度加工。

4. 超精密加工：超精密加工是利用特殊加工设备，实现齿轮的超高精度加工。

三、汽车齿轮加工注意事项1. 严格控制加工精度：汽车齿轮加工精度直接影响到汽车的传动性能和可靠性，因此在加工过程中要严格控制精度。

2. 选择合适的加工方法：根据齿轮的材料、形状和精度要求，选择合适的加工方法。

3. 注意热处理工艺：热处理工艺对齿轮的性能有很大影响，要严格控制热处理工艺参数。

4. 保证加工表面质量：加工表面质量直接影响到齿轮的耐磨性和使用寿命，要保证加工表面质量。

5. 优化加工工艺参数：根据齿轮的材料、形状和精度要求，优化加工工艺参数，提高加工效率。

总之，汽车齿轮加工技术在汽车工业中占有重要地位。

通过不断优化加工工艺、改进加工方法，提高汽车齿轮的加工质量，为汽车行业的发展提供有力保障。

齿轮加工的方法和技巧1.引言1.1 概述齿轮是一种常见的机械传动元件，广泛应用于各种机械设备中。

齿轮加工是指通过一系列的工艺过程将原材料加工成具有特定齿形和精度要求的齿轮产品。

齿轮加工的质量和精度直接影响到机械设备的运行稳定性和传动效率。

在齿轮加工中，常见的方法包括铸造、锻造、机械加工和制造。

铸造是指将熔化的金属倒入齿轮模具中，待金属冷却凝固后取出成型的方法。

锻造是指通过加热金属，然后利用压力将金属压制成齿轮形状的方法。

机械加工是指通过机床进行切削、磨削、镗削等加工工艺，将齿轮加工成最终形状的方法。

制造是指通过特殊设备和工艺，将齿轮的表面进行硬化、淬火等处理，提高其硬度和耐磨性能的方法。

齿轮加工的技巧包括齿轮加工工艺的选择、加工设备的选择、加工参数的确定等。

在选择齿轮加工工艺时，需要考虑齿轮的材料、尺寸、精度要求等因素，选择最合适的加工方法。

在选择加工设备时，需要考虑设备的精度、稳定性和生产效率等因素，确保能够满足齿轮加工的要求。

在确定加工参数时，需要根据齿轮的尺寸、材料、工艺要求等因素，合理确定切削速度、进给速度、切削深度等参数，保证加工质量和效率。

总之，齿轮加工是一项复杂而关键的工艺，需要综合考虑材料、工艺、设备等多个因素。

通过选择合适的加工方法和技巧，可以有效提高齿轮的质量和精度，确保机械设备的正常运行和传动效率。

随着科技的发展，齿轮加工技术也在不断创新和改进，为各个领域的机械设备提供更加可靠和高效的齿轮传动解决方案。

在未来，我们可以期待齿轮加工技术的进一步发展和应用。

1.2 文章结构文章结构是指文章的组织框架，它决定了文章的逻辑顺序和内容的呈现方式。

本文旨在介绍齿轮加工的方法和技巧，因此文章结构主要分为引言、正文和结论三个部分。

在引言部分，我们将对齿轮加工进行概述，包括齿轮加工的定义、作用和应用领域等内容。

同时，我们还会介绍本文的结构和目的，帮助读者清晰地了解文章的内容安排和写作意图。

正文部分是本文的重点，我们将详细介绍齿轮加工的常见方法和技巧。

齿轮加工方法-齿轮加工流程内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.齿轮的加工原理，常见的有两种，仿形加工和范成（展成）加工。

1.仿形加工。

齿轮加工刀具切出齿轮的齿槽，刀具的“截面形状”是齿轮齿槽的形状。

加工齿轮时，没有齿轮啮合运动，加工出来的齿轮精度低，一般精度在11级以下。

2.范成加工。

齿轮加工刀具本身就是“齿轮或齿条”，齿轮滚刀可以“认为”是齿条，属于齿条类型刀具。

加工时，齿轮刀具与被加工齿轮之间有“齿轮啮合”运动。

齿轮刀具齿廓刀刃，运动包络出被加工齿轮的齿廓（齿面），是理想的渐开线，加工精度较高，常见的有，滚齿、插齿、剃齿（属于精加工）。

1、滚齿机滚齿：可以加工8模数以下的斜齿2、铣床铣齿：可以加工直齿条3、插床插齿：可以加工内齿4、冷打机打齿：可以无屑加工5、刨齿机刨齿：可以加工16模数大齿轮6、精密铸齿：可以大批量加工廉价小齿轮7、磨齿机磨齿：可以加工精密母机上的齿轮8、压铸机铸齿：多数加工有色金属齿轮9、剃齿机：是一种齿轮精加工用的金属切削机床齿形加工的方法有很多种，一般有粉末冶金法，铣齿，成形磨齿，滚齿，剃齿，插齿，展成法磨齿1.铣齿采用盘形模数铣刀或指状铣刀铣齿属于成形法加工，铣刀刀齿截面形状与齿轮齿间形状相对应。

此种方法加工效率和加工精度均较低，仅适用于单件小批生产。

2.成形磨齿也属于成形法加工，因砂轮不易修整，使用较少。

3.滚齿属于展成法加工，其工作原理相当于一对螺旋齿轮啮合。

齿轮滚刀的原型是一个螺旋角很大的螺旋齿轮，因齿数很少（通常齿数z = 1），牙齿很长，绕在轴上形成一个螺旋升角很小的蜗杆，再经过开槽和铲齿，便成为了具有切削刃和后角的滚刀。

4.剃齿在大批量生产中剃齿是非淬硬齿面常用的精加工方法。

一、齿轮加工方法有成形法和展成法（包络法、范成法）两种基本加工类型。

齿轮加工是冷加工，常用的有铣齿，插齿，滚齿，剃齿，磨齿等，加工方法有成型法和展成法两种方法,这两种方法各有优缺点：成型法优点是能在铣床上就能获得齿轮,在设备受限制的情况下考虑。

缺点：为了减少刀具的数量而将齿数分段,在一段齿数内用一把刀,从而齿型会带来系统误差。

展成法是利用刀具和齿轮形成展成运动,来加工齿轮.主要有滚齿和插齿,滚齿是模拟蜗杆齿轮啮合来加工的。

插齿是用模拟两个齿轮啮合来加工的.滚齿用的多,因为滚齿的滚刀的齿形是直线的,方便加工,而插齿的刀具就是一个铲背了的齿轮,齿形是渐开线,加工起来没这方便.但插齿能用在一些滚齿不能加工的位置上,如内齿和退刀距离过短的双联或多连齿轮。

在齿轮的精加工有剃齿和磨齿。

同样是展成法,剃齿的优点是效率高但不能用于硬齿面，磨齿就相反。

成形法是用与被加工齿轮齿槽形状完全相等的成形刀具加工齿形的方法。

展成法是指利用齿轮刀具与被加工齿轮的啮合运动，在齿轮加工机床上切出齿形的加工方法二、用范成法加工齿轮时才有变位齿轮的改进方法。

齿轮变位的意义（1）避免根切现象.切削z<zmin的齿轮而不发生根切；（2）配凑中心距.一对齿轮在非标准中心距的情况下不仅均能安装，而且能满足侧隙为零、顶隙为标准值的要求；（3）改善小齿轮的强度和传动啮合特性，能提高齿轮机构的承载能力。

（4）修复已磨损的旧齿轮。

个人认为：当发生根切现象、改善齿轮强度时，齿轮就采用高度变位；当需要拼凑中心距（配齿）、修复已磨损的齿轮时用角度变位。

三、齿轮传动变位分：角度变位齿轮传动和高度变位变位齿轮传动。

1、高变位：x1=-x2 角变位：x1+x2>0(正传动) x1+x2<0(负传动) .2、高变位齿轮变位前中心距与变位后中心距相等。

角度变位齿轮是变位前与变位后的中心距不相等。

（或大于或小于）3、高变位齿轮不改变齿轮啮合的中心距,避免少齿数齿轮根切,改善齿轮强度,使两齿轮滑动率接近；角变位的主要目的就是凑中心距,节圆和分度圆不重合；4、高度变位-其啮合角不变，角度变位--其啮合角发生变化。
