北京市装配式混凝土结构建筑工程施工图设计文件技术审查要点(市)四版

附件1市装配式建筑项目设计深度要求1.总则1.0.1 为加强我市装配式建筑项目设计文件编制工作管理,保证各阶段设计文件的质量和完整性,特制定本要求.本要求适用于地区装配式混凝土结构建筑项目设计.其它与非装配式建筑工程相同的深度规定或要求未列入本要求,设计时应符合相关规定或要求.1.0.3 装配式建筑项目设计一般分为技术策划、方案设计、初步设计、施工图设计、预制构件加工设计五个阶段.对于比较简单的装配式建筑,方案审查后即可进行施工图设计.结构施工图设计除应满足计算和构造要求外,其设计内容和深度还应满足预制构件制作详图编制和安装施工的要求.1.0.4 设计说明应有包含以下内容：装配式技术配置情况说明；标准化设计、预制率、装配率、建筑集成技术设计、构件加工图设计分工、协同设计及信息化技术应用说明；节能设计要点；一体化装修设计说明；预制构件及连接节点的防火措施和防水做法等.1.0.5 装配式建筑项目方案设计或初步设计阶段设计深度应满足《市装配式建筑项目实施技术方案》专家评审的要求,应明确装配式建筑各单体的预制率和装配率,并附预制率计算书和装配率评分表.1.0.6 本深度要求未尽事宜,应符合《建筑工程设计文件编制深度》第5.4节等相关要求.2.建筑专业2.0.1 建筑平面图中,应用不同图例注明预制构件位置,并在预制构件尺寸详图中标注构件截面尺寸；区分预制构件与主体现浇部分的平面构造表达.2.0.2 建筑立面图中,应有预制构件板块划分的立面分缝线、装饰缝和饰面做法以及竖向预制构件范围等.2.0.3 建筑详图中,应表达预制构件与主体现浇构件之间、预制构件之间的水平和竖向构造关系,表达构件连接、预埋件、防水层、保温层等交接关系和构造做法,并应在图纸中用不同图例注明预制构件；预制楼梯详图应有预制楼梯、预制梁、平台板和防火隔墙板的连接封堵做法.2.0.3 建筑外墙采用夹心保温复合墙体时,总平面图中应注明夹心保温墙体外叶板水平投影面积未计入建筑面积.3.结构专业3.0.1 应有装配式结构专项说明,主要包括以下内容：装配式结构类型及采用的预制构件类型；各单体的预制率指标；预制构件深化、生产、运输、堆放及安装要求；结构验收要求等.3.0.2 装配式混凝土结构应绘制构件布置图及屋面结构布置图,具体要求如下：1. 应用不同图例绘出现浇或预制柱、现浇或预制承重墙<墙板>、后浇节点的位置和必要的定位尺寸,并注明其编号、楼面结构标高以及结构洞口的位置；2. 绘出现浇或预制梁、板位置及必要的定位尺寸,并注明其编号和楼面结构标高；3. 应给出预制构件编号与型号对应关系以及详图索引号；4. 应标明现浇梁、柱、墙配筋,并在平面图中标注预制构件的截面及配筋；5. 应标明楼板形式、厚度及配筋.标高或板厚变化处绘局部剖面,有预留孔、埋件、设备基础时应示出规格与位置,洞边加强措施；应在平面图中表示施工后浇带的位置及宽度；电梯间机房尚应表示吊钩平面位置与详图；6. 楼梯间可绘斜线注明编号与所在详图号；也可直接绘制预制楼梯平面布置并索引相关详图；7. 屋面结构平面布置图内容与楼层平面类同,当结构找坡时应标注屋面板的坡度、坡向、坡向起终点处的板面标高；当屋面上有预留洞或其他设施时应绘出其位置、尺寸与详图,女儿墙或女儿墙构造柱的位置、编号及详图；8. 当选用标准图中节点或另绘节点构造详图时．应在平面图中注明详图索引号.3.0.3 应有预制钢筋混凝土构件详图,并应绘出构件模板图和配筋图,构件简单时二者可合为一张图.详图绘制应符合以下要求：1.构件模板图应表示模板尺寸、轴线关系,预留洞和预埋件编号、位置、尺寸、必要的标高等；后张预应力构件尚需表示预留孔道的定位尺寸、张拉端、锚固端等；2.构件配筋图,纵剖面应表示钢筋形式、箍筋直径与间距<配筋复杂时宜将非预应力筋分离绘出>；横剖面应注明断面尺寸、钢筋规格、位置、数量等.3.0.4 应有预制装配式结构的节点,梁、柱与墙体锚拉等详图,绘出平面、剖面,注明相互定位关系,构件代号、连接材料、附加钢筋<或埋件>的规格、型号、性能、数量,并说明连接方法以及施工安装、后浇混凝土的有关要求等.3.0.5 结构计算书应满足以下要求：1.装配式结构的相关系数应按照规范要求调整,连接接缝应按照规范要求进行计算；无支撑叠合构件应进行两阶段验算.2.采用预制夹心保温墙体时,内外层板间连接件连接构造应符合其产品说明的要求,当采用没有定型的新型连接件时,应有结构计算书或结构试验验证.4.给排水专业4.0.1 设计说明：1.采用装配式钢筋混凝土结构建筑的项目应说明与之相关的设计内容和范围,如安装在预制构件中的设备、管道等的设计范围；2.对预制构件图深化设计图纸的审核要求.4.0.2 需要说明的设计及施工要求：1.描述给排水管道的敷设方式；管道、管件及附件等设置在预制构件或装饰墙面内的位置；2.描述给排水管道、管件及附件在预制构件中预留孔洞、沟槽、预埋管线等的部位；当文字表述不清可以图表形式表示；3.描述预留孔洞、沟槽做法要求、预埋套管及管道安装方式及预留孔洞、管槽等的尺寸；当文字表述不清可以图表形式表示；4.描述管道穿过预制构件部位采取的防水、防火、隔声及保温措施；5.与相关专业的技术接口要求.4.0.3 给水排水平面图中,应标注预埋在预制构件中的管道的定位尺寸、管径、标高等；当平面图无法表示清楚时,应在系统图或轴侧图中予以补充.当管道在预制管槽中敷设时,应在轴测图中对该管段绘制管槽示意.必要时,应提供局部放大图、剖面图,表示预制构件中预留的孔洞、沟槽、预埋套管等的部位、尺寸、标高及定位尺寸等.较复杂处,应提供管道或设备的局部安装详图.5.暖通专业5.0.1 设计说明1.采用装配式钢筋混凝土结构建筑的项目应说明与之相关的设计内容和范围,如安装在预制构件中的设备、管道等的设计范围,2.对预制构件图深化设计图纸的审核要求.5.0.2 需要说明的设计及施工要求：1.描述管道、管件及附件等设置在预制构件或装饰墙面内的位置；2.描述管道、管件及附件在预制构件中预留孔洞、沟槽、预埋管线等的部位；当文字表述不清可以图表形式表示；3.描述预留孔洞、沟槽做法要求、预埋套管及管道安装方式及预留孔洞、管槽等的尺寸；当文字表述不清可以图表形式表示；4.描述管道穿过预制构件部位采取的防水、防火、隔声及保温等措施；5.与相关专业的技术接口要求.5.0.3 管道平面图中,应注明在预制构件,包含预制墙、梁、楼板上预留孔洞、沟槽、套管、百叶、预埋件等的定位尺寸、标高及大小.详图应包含预制墙、梁、楼板上预留孔洞、沟槽、预埋件、套管等的定位尺寸、标高及大小.6.电气专业6.0.1 设计说明：1.采用装配式钢筋混凝土结构建筑的项目应说明与之相关的设计内容和范围,如安装在预制构件中的设备、管道等的设计范围；2.对预制构件图深化设计图纸的审核要求；3.说明各建筑单体的结构形式及采用装配式的建筑分部情况；4.采用装配式时本专业的设计依据及应遵守的法规与标准,及地方电气设计标准、规范、规程；5.采用装配式建筑对施工工艺和精度的控制要求.6.0.2 需要说明的设计及施工要求：1.描述管道、管件及附件等设置在预制构件或装饰墙面内的位置；2.描述管道、管件及附件在预制构件中预留孔洞、沟槽、预埋管线等的部位；当文字表述不清可以图表形式表示；3.描述预留孔洞、沟槽做法要求、预埋套管及管道安装方式及预留孔洞、管槽等的尺寸；当文字表述不清可以图表形式表示；4.描述管道穿过预制构件部位采取的防水、防火、隔声及保温等措施；5.与相关专业的技术接口要求.6.0.3 设计范围：1.明确预制建筑电气设备的设计原则及依据.2.对预埋在建筑预制墙及现浇墙内的电气预埋箱、盒、孔洞、沟槽及管线等要有精准定位.3.预制构件上电气设备<箱体、插座、开关、管、线、盒等>的设置、选型要充分考虑施工的难易程度,避开钢筋及预埋件密集区域,预埋管线的布置要充分考虑对构件安全,构件运输,成品保护的影响,电气设备不应贴构件边沿或跨构件设置.。

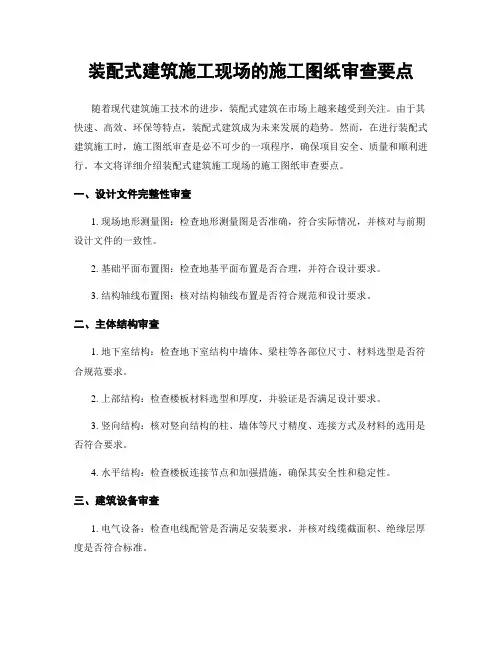

装配式建筑施工现场的施工图纸审查要点随着现代建筑施工技术的进步，装配式建筑在市场上越来越受到关注。

由于其快速、高效、环保等特点，装配式建筑成为未来发展的趋势。

然而，在进行装配式建筑施工时，施工图纸审查是必不可少的一项程序，确保项目安全、质量和顺利进行。

本文将详细介绍装配式建筑施工现场的施工图纸审查要点。

一、设计文件完整性审查1. 现场地形测量图：检查地形测量图是否准确，符合实际情况，并核对与前期设计文件的一致性。

2. 基础平面布置图：检查地基平面布置是否合理，并符合设计要求。

3. 结构轴线布置图：核对结构轴线布置是否符合规范和设计要求。

二、主体结构审查1. 地下室结构：检查地下室结构中墙体、梁柱等各部位尺寸、材料选型是否符合规范要求。

2. 上部结构：检查楼板材料选型和厚度，并验证是否满足设计要求。

3. 竖向结构：核对竖向结构的柱、墙体等尺寸精度、连接方式及材料的选用是否符合要求。

4. 水平结构：检查楼板连接节点和加强措施，确保其安全性和稳定性。

三、建筑设备审查1. 电气设备：检查电线配管是否满足安装要求，并核对线缆截面积、绝缘层厚度是否符合标准。

2. 暖通设备：核对供暖与通风系统的设计参数和设备类型，确保其满足使用需求。

3. 给排水设备：检查给排水管道布置及接口，核实与图纸的一致性并验收材料质量。

四、消防审查1. 消防疏散系统：核对消防通道、安全出口位置与数量是否符合相关规定，并确认灭火器材配置是否齐全。

2. 防火间距及隔离措施：审核隔热材料、耐火门等防火措施的设置是否符合法律法规要求。

五、其他细节审查1. 装饰装修：核对室内外装饰装修各项指标和材料，确保美观、环保并符合相关要求。

2. 附件设备：检查电梯、楼梯等附属设施的设置是否合理，并验证其稳定性和安全性。

3. 施工工艺：审查施工工艺设计，包括吊装、拆除、焊接等关键技术流程。

结语装配式建筑施工图纸审查是确保项目安全和质量的重要环节。

通过对设计文件完整性、主体结构、建筑设备、消防和其他细节进行审查，可以及时发现问题并加以解决，提高施工效率，减少事故风险。

装配式混凝土结构建筑工程施工图设计文件技术审查要点2016 年12月前言受住房和城乡建设部工程质量安全监管司委托，中设建科(北京)建筑工程咨询有限公司组织本公司从事施工图审查工作的专家，并邀请中国建筑设计院有限公司从事装配式混凝土建筑工程设计的专家，经过广泛的调查研究，认真总结了装配式混凝土建筑工程施工图设计文件审查实践经验，深入研究了《装配式混凝土结构技术规程》（JGJ 1-2014）的制定原则和内容，在广泛征求住房城乡建设主管部门及从事装配式混凝土建筑工程建设的有关专家意见的基础上，编制了《装配式混凝土结构建筑工程施工图设计文件技术审查要点》（以下简称“本要点”）。

在本要点执行过程中如发现需修改和补充之处，请及时向中设建科(北京)建筑工程咨询有限公司反映，以供今后修订时参考。

主编单位：中设建科(北京)建筑工程咨询有限公司参编单位：中国建筑设计院有限公司主要编写人员：刘宗宝陈才堡姜学诗田玉香沈娅萍张守峰蒋媛苗桂彬马敏宿秀明王小明赵继豪陈英选谢京红张晔赵秋华罗仲雷班利生。

主要审查人员：李晓明蒋勤俭张惠江苗启松朱茜余正维吴彦明范重周祥茵目录一、总则 1二、建筑专业审查要点 32.1 法规 3 2.2 材料 3 2.3 立面、外墙 32.4 接缝 3三、结构专业审查要点 43.1 强制性条文 4 3.2 法规 4 3.3 设计文件编制要求 4 3.3.1 结构设计说明 4 3.3.2 结构施工图 5 3.4 材料 5 3.5 结构设计基本规定 5 3.5.1 适用高度 5 3.5.2 现浇混凝土要求 6 3.5.3 计算规定 6 3.5.4 接缝材料要求7 3.5.5 耐久性8 3.5.6 位移限值8 3.5.7 连接规定8 3.5.8 楼梯9 3.5.9 叠合板9 3.6 框架结构设计113.6.1 一般规定11 3.6.2 接缝计算11 3.6.3 叠合梁12 3.6.4 预制柱13 3.6.5 接缝和节点14 3.7 剪力墙结构设计16 3.7.1 一般规定16 3.7.2 连接构造17 3.7.3 接缝计算22 3.8 多层剪力墙结构设计22 3.8.1 一般规定22 3.8.2 接缝计算22 3.8.3 连接构造22一、总则1.0.1 为指导和规范装配式混凝土结构建筑工程施工图设计文件的审查工作，根据相关法规（本要点所称法规系法律、法规、部门规章和政府主管部门的规范性文件的总称）和《装配式混凝土结构技术规程》JGJ 1-2014（以下简称JGJ 1-2014）编制本要点。

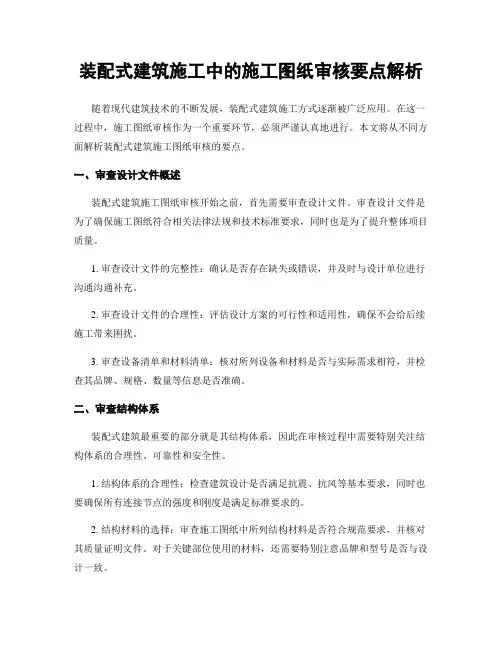

装配式建筑施工中的施工图纸审核要点解析随着现代建筑技术的不断发展，装配式建筑施工方式逐渐被广泛应用。

在这一过程中，施工图纸审核作为一个重要环节，必须严谨认真地进行。

本文将从不同方面解析装配式建筑施工图纸审核的要点。

一、审查设计文件概述装配式建筑施工图纸审核开始之前，首先需要审查设计文件。

审查设计文件是为了确保施工图纸符合相关法律法规和技术标准要求，同时也是为了提升整体项目质量。

1. 审查设计文件的完整性：确认是否存在缺失或错误，并及时与设计单位进行沟通沟通补充。

2. 审查设计文件的合理性：评估设计方案的可行性和适用性，确保不会给后续施工带来困扰。

3. 审查设备清单和材料清单：核对所列设备和材料是否与实际需求相符，并检查其品牌、规格、数量等信息是否准确。

二、审查结构体系装配式建筑最重要的部分就是其结构体系，因此在审核过程中需要特别关注结构体系的合理性、可靠性和安全性。

1. 结构体系的合理性：检查建筑设计是否满足抗震、抗风等基本要求，同时也要确保所有连接节点的强度和刚度是满足标准要求的。

2. 结构材料的选择：审查施工图纸中所列结构材料是否符合规范要求，并核对其质量证明文件。

对于关键部位使用的材料，还需要特别注意品牌和型号是否与设计一致。

3. 组装方式和构件连接：确认装配式建筑组装过程中所使用的各类接头件与连接技术是否符合相关标准，并确定其可行性和稳定性。

三、审查建筑设备及管线布置除了结构体系外，装配式建筑中的设备及管线布置也是审核中不可忽视的一部分。

1. 设备设置及布置：审查施工图纸中所列设备是否合理布置，其位置是否方便操作和维修，并确保符合消防、环保等相关要求。

2. 管线系统布置：核对施工图纸上给出的管线走向与设计方案的一致性，并在审核过程中着重关注设备之间以及设备与管道之间的连接方案是否合理可行。

3. 安全防护措施：审查施工图纸中的安全防护设施是否符合相关规定，包括消防设备、疏散通道、安全标识等。

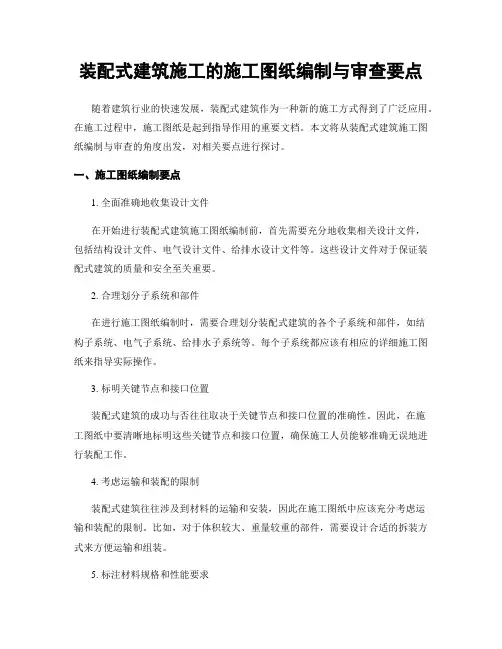

装配式建筑施工的施工图纸编制与审查要点随着建筑行业的快速发展，装配式建筑作为一种新的施工方式得到了广泛应用。
