第六章-装配式混凝土结构工程施工技术教学内容

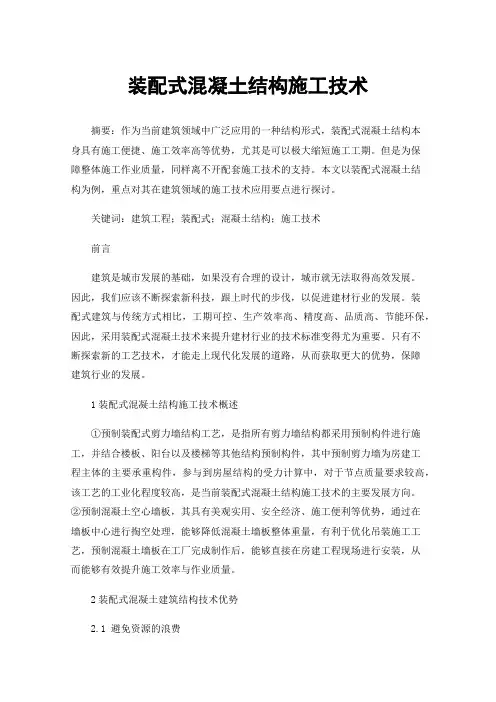

装配式混凝土结构施工技术摘要：作为当前建筑领域中广泛应用的一种结构形式，装配式混凝土结构本身具有施工便捷、施工效率高等优势，尤其是可以极大缩短施工工期。

但是为保障整体施工作业质量，同样离不开配套施工技术的支持。

本文以装配式混凝土结构为例，重点对其在建筑领域的施工技术应用要点进行探讨。

关键词：建筑工程；装配式；混凝土结构；施工技术前言建筑是城市发展的基础，如果没有合理的设计，城市就无法取得高效发展。

因此，我们应该不断探索新科技，跟上时代的步伐，以促进建材行业的发展。

装配式建筑与传统方式相比，工期可控、生产效率高、精度高、品质高、节能环保，因此，采用装配式混凝土技术来提升建材行业的技术标准变得尤为重要。

只有不断探索新的工艺技术，才能走上现代化发展的道路，从而获取更大的优势，保障建筑行业的发展。

1装配式混凝土结构施工技术概述①预制装配式剪力墙结构工艺，是指所有剪力墙结构都采用预制构件进行施工，并结合楼板、阳台以及楼梯等其他结构预制构件，其中预制剪力墙为房建工程主体的主要承重构件，参与到房屋结构的受力计算中，对于节点质量要求较高，该工艺的工业化程度较高，是当前装配式混凝土结构施工技术的主要发展方向。

②预制混凝土空心墙板，其具有美观实用、安全经济、施工便利等优势，通过在墙板中心进行掏空处理，能够降低混凝土墙板整体重量，有利于优化吊装施工工艺，预制混凝土墙板在工厂完成制作后，能够直接在房建工程现场进行安装，从而能够有效提升施工效率与作业质量。

2装配式混凝土建筑结构技术优势2.1 避免资源的浪费新兴组装式水泥建筑施工技艺可以高效地减少资源浪费，而且可以通过优化施工流程，最大限度地使用机器设备，减少人力因素的影响，从而实现自然资源的最佳配置，节省新型建材。

因此，研究人员应该充分了解施工现场浇筑混凝土的基本流程，而且要充分考虑到天气因素，以确保建筑施工质量。

新兴组装式水泥建筑施工技艺有着显著的优势，它可以大大缩短工作周期，大大降低建筑材料生产成本费用，而且流动资金链充裕，从而有效地提升建筑物的效率，节省新型建材降低成本，促进生产物资的循环使用。

装配式混凝土结构施工方案目录第一章工程概况 (1)一、工程简介 (1)项目总建筑面积约为---- 平方米。

其中地下建筑面积约-------- 平方米。

(1)二、PC结构特点 (1)三、PC吊装难点 (1)四、施工平面布置 (1)五、施工要求 (2)六、技术保证条件 (3)七、编制依据 (4)第二章、施工计划 (6)一、进度计划 (6)二、吊装装备配置计划 (6)三、吊装人员配置计划 (7)第三章塔吊及支撑架技术参数 (8)一、塔吊选型 (8)1、塔吊的选型和布置条件分析 (8)2、塔吊的平面布置和选型的原则 (8)3、塔吊的平面布置和性能参数 (8)二、PC预制构件起吊技术参数 (9)三、竖向支撑架体搭设技术参数 (11)第四章工程测量作业指导书 (12)一、施工准备 (12)二、高层建筑物施工测量 (13)三、弹线定位 (14)四、标高测量 (14)五、质量验收标准 (15)六、弹线定位标高测量应注意的问题 (15)第五章主要工艺流程及施工方法 (16)一、工艺流程 (16)二、施工方法 (17)三、套筒灌浆施工技术 (26)四、质量标准 (29)第六章施工安全保证措施 (38)一、组织保障 (38)二、技术措施 (38)三、应急预案 (38)三、监测监控 (43)附件四：吊具选用 (48)第一章工程概况一、工程简介项目总建筑面积约为----- 平方米。

其中地下建筑面积约-------- 平方米。

工程由-- 组成。

本工程设计0.000=4.250m（85国家高程基准），地面标高+3.25m，即相对标高-1.m 。

地下车库为剪力墙结构，住宅为PC、剪力墙结构。

PC结构部位为1#、2#、3#、4#、5#、6#、7#、8#、9#、10#、11#楼，预制构件类型为：预制外墙+预制内墙+预制隔墙+预制凸窗+预制楼梯+预制阳台板+预制空调板。

二、PC结构特点1 、装配整体式混凝土结构2、结构主体部分内部混凝土剪力墙采用预制混凝土剪力墙；3、阳台板（二～十一层）采用预制混凝土阳台板4、楼板（二～十一层）采用预制非预应力钢筋混凝土叠合板；5、标准层楼梯采用预制混凝土梯板；构件详情见附件10.三、PC吊装难点1、装配式剪力墙结构，钢筋连接是重难点，对钢筋定位及钢筋安装精度要求高；2、剪力墙灌浆量大，对结合面要求高，质量控制人为因素大；3、各个工序交叉紧密，构件安装与钢筋、模板等工种深度交叉，平面管理难度大；4、传统土建对塔吊要求多，易在吊装过程中与传统土建施工产生交叉作业，塔吊协调难度较大。

《装配式建筑施工技术》课程标准课程类别：专业拓展课适用专业：建设工程管理学分和学时：学分2学时38编写执笔人：1.课程性质与任务1.1课程性质《装配式建筑施工技术》课程是建设工程管理专业的一门专业拓展课程，其教学目的是拓展培养学生装配化施工及管理的能力，旨在培养和提高学生的实践、集成和创新能力。

1.2课程任务本课程的主要任务是通过本课程的学习，使学生使学生能够较系统的熟悉装配式混凝土结构工程施工的主要环节，能够熟悉装配式建筑施工顺序，能够掌握装配式混凝土结构工程施工工艺及质量控制和验收。

其前导课程为《建筑施工技术》、《工程测量》《建筑构造与识图》等，平行课程为《装配式建筑施工管理与预算》《装配式建筑概论》等，后续课程为《BIM工程项目管理》《建设工程施工安全管理》《建筑工程施工质量管理》等。

2．课程目标与要求素质目标：（1）养成良好的学习态度，培养学生的方法能力、社会能力；（2）提高实践动手能力，养成不怕吃苦的劳动精神；（3）形成分析、集成和创新的能力；（4）树立较强的工作责任心和责任感，增强互助互利和团队协作精神。

知识目标：（1）了解装配式混凝土结构的分类、适用范围；（2）熟悉装配式构件码放和运输要求；（3）熟悉预制混凝土构件常用材料及配件；（4）熟悉预制混凝土构件的深化设计、制作；（5）掌握装配式混凝土构件吊装要求；（6）掌握构件灌浆要求；（7）掌握装配式混凝土结构施的质量验收；能力目标：（1）具备识读装配式混凝土结构施工图纸能力；（2）初步具备组织装配化施工的基本能力；（3）初步具备装配化施工质量验收的能力；（4）具有初步的施工管理实际问题的发现、分析和解决能力。

（1）能利用检测工具对施工项目进行检查、检测、验收；（2）能对装配式施工工艺进行技术交底；（3）了解装配式建筑相关政策；（4）掌握装配式建筑施工工艺；（5）能够编制装配式建筑施工方案。

3．课程结构与内容3.1课程结构课程结构与课时分配表序号模块名称项目（单元、任务）名称教学要求参考学时备注模块一认识装配式混凝土结构1.1装配式相关概念1.2装配式建筑发展历程与现状1.3装配式建筑主要结构体系1.4装配式建筑常用材料与主要配件1.了解本课程的教学方法和学习方法；2.明确本课程的学习目的；3.了解装配式的发展历史；4.熟知装配式相关术语；5.掌握装配式建筑结构体系；6.熟知装配式建筑常用材料与主要配件。

《装配式混凝土结构施工》教案一、教学目标：1. 知识目标：（1）了解装配式混凝土结构的基本概念、特点和优势；（2）掌握装配式混凝土结构的施工流程和关键技术；（3）熟悉装配式混凝土结构施工中的质量控制和安全管理。

2. 技能目标：（1）能够分析装配式混凝土结构施工中的问题并提出解决方案；（2）能够运用相关技术进行装配式混凝土结构的施工；（3）具备一定的施工现场协调和组织能力。

3. 情感目标：培养学生的环保意识、创新意识和团队合作精神。

二、教学内容：1. 装配式混凝土结构的基本概念、特点和优势；2. 装配式混凝土结构的施工流程和关键技术；3. 装配式混凝土结构施工中的质量控制和安全管理。

三、教学方法：1. 讲授法：讲解装配式混凝土结构的基本概念、特点和优势，施工流程和关键技术，质量控制和安全管理等内容；2. 案例分析法：分析实际工程案例，让学生了解装配式混凝土结构施工的具体情况和注意事项；3. 实地考察法：组织学生参观装配式混凝土结构施工现场，亲身感受施工过程，增强实践能力；4. 小组讨论法：分组讨论施工过程中遇到的问题，培养学生的团队协作能力和解决问题的能力。

四、教学资源：1. 教材：装配式混凝土结构施工相关教材；2. 课件：配合教学内容的PPT课件；3. 视频资料：装配式混凝土结构施工的相关视频；4. 实地考察：装配式混凝土结构施工现场。

五、教学评价：1. 平时成绩：考察学生的出勤、课堂表现、作业完成情况等；2. 考试成绩：通过笔试或口试等方式，测试学生对装配式混凝土结构施工知识的掌握程度；3. 实践评价：评价学生在实地考察中的表现，包括观察能力、分析能力、解决问题能力等；4. 小组评价：评价学生在小组讨论中的表现，包括团队合作能力、沟通能力、创新思维等。

六、教学安排：1. 课时：本课程共计32课时，包括16次课堂讲授，8次案例分析，8次实地考察。

2. 授课计划：第1-4课时：装配式混凝土结构的基本概念、特点和优势；第5-8课时：装配式混凝土结构的施工流程和关键技术；第9-12课时：装配式混凝土结构施工中的质量控制和安全管理；第13-16课时：案例分析，实地考察，小组讨论。

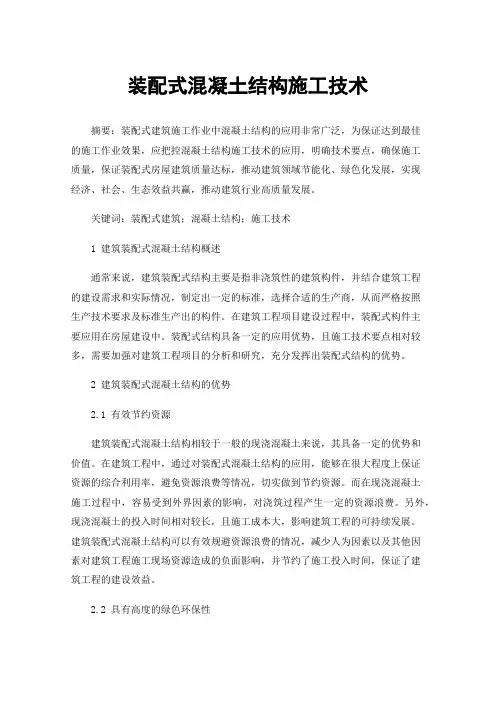

装配式混凝土结构施工技术摘要：装配式建筑施工作业中混凝土结构的应用非常广泛，为保证达到最佳的施工作业效果，应把控混凝土结构施工技术的应用，明确技术要点，确保施工质量，保证装配式房屋建筑质量达标，推动建筑领域节能化、绿色化发展，实现经济、社会、生态效益共赢，推动建筑行业高质量发展。

关键词：装配式建筑；混凝土结构；施工技术1 建筑装配式混凝土结构概述通常来说，建筑装配式结构主要是指非浇筑性的建筑构件，并结合建筑工程的建设需求和实际情况，制定出一定的标准，选择合适的生产商，从而严格按照生产技术要求及标准生产出的构件。

在建筑工程项目建设过程中，装配式构件主要应用在房屋建设中。

装配式结构具备一定的应用优势，且施工技术要点相对较多，需要加强对建筑工程项目的分析和研究，充分发挥出装配式结构的优势。

2 建筑装配式混凝土结构的优势2.1 有效节约资源建筑装配式混凝土结构相较于一般的现浇混凝土来说，其具备一定的优势和价值。

在建筑工程中，通过对装配式混凝土结构的应用，能够在很大程度上保证资源的综合利用率，避免资源浪费等情况，切实做到节约资源。

而在现浇混凝土施工过程中，容易受到外界因素的影响，对浇筑过程产生一定的资源浪费。

另外，现浇混凝土的投入时间相对较长，且施工成本大，影响建筑工程的可持续发展。

建筑装配式混凝土结构可以有效规避资源浪费的情况，减少人为因素以及其他因素对建筑工程施工现场资源造成的负面影响，并节约了施工投入时间，保证了建筑工程的建设效益。

2.2 具有高度的绿色环保性装配式混凝土建筑属于创新型的房屋建筑技术，能够为我国的可持续性发展战略提供动力。

装配式混凝土结构在构建过程中应用外墙预制模式，能够有效降低模板的使用量。

此外，装配式混凝土建筑结构在具体的构建过程中所使用的预制构件主要为成品或半成品，能够大大降低施工过程中的噪声污染，以及进一步降低对周围环境产生的影响，同时有效减少建筑中的废水、废气等有害物质，从而起到较为突出的环保作用。

1施工准备结合本工程的实际特点，在装配式混凝土结构施工前编制相应的专项施工方案，专项施工方案包括构件的运输与存放、构件吊装作业、构件安装与连接等内容。

正式施工前选择有代表性的单元或部件进行试安装，并根据试安装结果及时调整和完善施工方案，严格按专项施工方案中的施工措施进行构件吊装的深化设计。

装配式混凝土结构施工前，施工单位应对技术人员、现场作业人员进行质量安全技术交底。

根据工程特点、施工进度计划、构件种类和重量，选择适宜的起重机械设备，其所有起重机械设备均应具有特种设备制造许可证及产品合格证。

2构件运输与堆放若设计无具体规定，构件运输时的混凝土强度不应低于混凝土设计强度等级值的75%。

制订的预制构件运输与堆放方案的主要内容包括存放场地要求、运输线路计划、运输固定要求、码放支垫要求及成品保护措施等内容。

应对某些超高、超宽或刚度不对称等大型构件的运输和码放采取特殊的质量安全保证措施。

堆放场地应平整、坚实，且具有良好的排水措施。

预制构件应按品种、规格、所用部位、吊装顺序、预制构件受力状态，检验状态分别存放。

底层及层间应设置垫块，垫块应平整且上下对齐，地基应坚实。

预制构件不得直接放置于地面上。

3预制构件吊装3.1预制墙板吊装施工工艺流程：基层清理→测量放线→外露连接钢筋校正→安装垫片并调整标高→起吊预制墙板、就位→安装临时支撑→调节水平位置及垂直度。

(1)清理干净外墙的基础面，保证与接头接触面无灰渣、无油污。

环境温度高且干燥时，将基础面清理干净后可适当喷淋水，进行湿润处理，但不得积水连接钢筋端头不得有影响安装的翘曲，钢筋表面不得有严重锈蚀，不得粘有泥土、水泥灰浆或油污等对连接性能有影响的污物。

(2)根据图纸上轴线关系放出外墙定位线，同时放出外墙安装控制线，保证外墙安装的精确度(见图1)。

(3)在墙身顶部设置一个插筋钢板定位器检查钢筋位置，对超过允许偏差的钢筋进行处理(见表1)。

钢板定位器按照拟安装的预制混凝土剪力墙的套筒位置精确开孔，当外露连接钢筋倾斜时，应进行校正，便于预制墙板顺利就位。

装配式混凝土结构工程施工一、施工准备(1)装配式混凝土建筑应结合设计、生产、装配一体化的原则整体策划，协同建筑、结构、机电、装饰装修等专业要求，制定施工组织设计。

(2)装配式混凝土结构施工应制定专项方案，内容宜包括工程概况、编制依据、进度计划、施工场地布置、预制构件运输与存放、安装与连接施工、绿色施工、安全管理、质量管理、信息化管理、应急预案等。

(3)装配式混凝土建筑施工宜采用工具化、标准化的工装系统;采用建筑信息模型技术对施工过程及关键工艺进行信息化模拟。

(4)安装准备工作应做到:1)合理规划构件运输通道、临时堆放场地和成品保护措施;2)核对已完成结构的混凝土强度、外观质量、尺寸偏差等是否符合标准要求;3)核对预制构件的混凝土强度，构配件的型号、规格、数量等是否符合设计要求;4)进行测量放线、设置构件安装定位标识;5)复核构件装配位置、节点连接构造及临时支撑方案;6)检查吊装设备及吊具处于安全状态;7)核实现场环境、天气、道路状况等满足要求。

二、预制构件生产、吊运与存放1.生产要求(1)生产单位应具备保证产品质量要求的生产工艺设施、试验检测条件，建立完善的质量管理体系和制度。

并宜建立质量可追溯的信息化管理系统。

(2)预制构件生产前应编制生产方案，并宜包括生产计划及生产工艺、模具方案及计划、技术质量控制措施、成品存放、运输和保护方案等。

(3)预制构件生产宜建立首件验收制度。

(4)预制构件和部品经检查合格后，宜设置表面标识，出厂时，应出具质量证明文件。

2.吊装、运输要求(1)吊装要求1)根据预制构件的形状、尺寸、重量和作业半径等要求选择吊具和起重设备;2)吊点数量、位置应经计算确定，应采取保证起重设备的主钩位置、吊具及构件重心在竖直方向上重合的措施;3)吊索水平夹角不宜小于60°，不应小于45°;4)起吊应采用慢起、稳升、缓放的操作方式，严禁吊装构件长时间悬停在空中;5)吊装大型构件、薄壁构件和形状复杂的构件时，应使用分配梁或分配桁类吊具，并应采取避免构件变形和损伤的临时加固措施。

装配式混凝土结构施工技术长期以来，我国建筑业主要采用现场施工的方式，即从搭设脚手架、支设模板、绑扎钢筋到混凝土的浇筑，大部分工作都在施工现场由人工来完成。

这种方式劳动强度大，施工现场混乱，建筑材料消耗量大，现场产生的建筑垃圾较多，对周围的环境有较大影响。

而且随着劳动力成本的不断上涨，以低廉的劳动力价格为基础的现场施工生产方式正日益受到挑战，而近年来装配式建筑越来越受到业界的关注。

与普通现浇结构的现场施工相比，装配式建筑的装配化施工具有施工方便、工程进度快、对周围环境影响小且构件的质量容易得到保证等优点。

装配式过去主要在工业建筑中应用较多，但近年来开始在民用建筑特别是住宅建筑中采用。

随着我国城市化进程的加快，装配式建筑也迎来了新的发展契机。

14.1 装配式建筑14.1.1 装配式建筑的定义装配式建筑的基本概念一般可以从狭义和广义两个不同角度来理解或定义。

从狭义上理解和定义，装配式建筑是指用预制部品、部件，通过可靠的连接方式在工地装配而成的建筑。

在通常情况下，建筑技术角度的装配式建筑，一般都按照狭义上来理解和定义。

从广义上理解和定义，装配式建筑是指用工业化建造方式建造的建筑。

工业化建造方式主要是指在房屋建造全过程中采用以标准化设计、工业化生产、装配化施工、一体化装修和信息化管理为主要特征的建造方式。

工业化建造方式应具有鲜明的工业化特征，各生产要素（包括生产资料、劳动力生产技术、组织管理、信息资源等）在生产方式上都能充分体现专业化、集约化和社会化。

14.1.2 装配式建筑的系统构成按照系统工程理论，可将装配式建筑看作一个由若干子系统集成的复杂系统，主要包括主体结构系统、外围护系统、内装修系统、机电设备系统四大系统，如图14.1所示。

图14.1 装配式建筑系统构成与分类图框1）主体结构系统主体结构系统按照建筑材料的不同，可分为装配式混凝土结构、装配式钢结构、木结构建筑和各种组合结构。

其中，装配式混凝土结构是装配式建筑中应用量最大、涉及建筑类型最多的结构体系，包括装配式框架结构体系、装配式剪力墙结构体系、装配式框架-现浇剪力墙（核心筒）结构体系等。

装配式混凝土建筑结构施工技术摘要：现阶段，我国的经济发展的十分的迅速，科学技术的发展也有了很大的提高。

装配式混凝土结构在当前我国建筑工程项目中应用越来越广泛，综合效益比较高。

为了提升预制装配式结构的施工质量，必须了解其基本施工特点，特别要把握好该类施工模式的应用难点和重点，提升其整体施工水平。

对此，本文首先对预制装配式结构特点进行介绍，然后对装配式混凝土建筑结构施工技术要点进行分析，并结合工程实例，对装配式混凝土建筑结构施工技术要点进行详细探究，以期为类似工程提供借鉴。

关键词：装配式混凝土建筑结构；构件；运输；安装；连接引言相较于传统混凝土结构，装配式混凝土建筑结构施工具有速度快、劳动强度小及污染小等特点，在施工过程中受气候条件影响较小。

作为一种新型结构模式，装配式混凝土建筑结构的相关理念、规范和标准等还不成熟，因此在实际施工过程中，需要严格把控预制构件质量，掌握施工技术要点，从而更好的发挥出装配式混凝土建筑结构的优势，进一步保证建筑整体的稳定性和安全性。

1.装配式混凝土结构概述装配式混凝土建筑结构与绿色建筑发展要求相符，而且也是建筑行业未来发展的主要趋势。

预制构件通常在工厂内完成制作，并在建筑工程施工现场完成预制构件的组装，而且在施工过程中，并利用混凝土浇筑预制结构构件，使其连接形成整体结构。

装配式混凝土建筑结构是根据施工要求，在工厂内完成墙板、梁、柱、叠合板等构件成品和半成品的生产，并提前在构件中做好水电管线的预埋。

由于通过固定模具进行生产，产品更具集成化和标准化的特点，产品更具精确度。

现场装配作业，有效的降低了施工现场作业量，施工现场更具整洁性，施工噪音和粉尘污染等问题实现了有效控制，施工过程中对周围环境污染较少，而且建筑垃圾产生量下降，有效的保证了建筑施工环境的绿色性和节能性。

特别是装配式建筑结构施工过程中资源消耗量大幅度降低，施工周期缩短，施工效率提高，而且施工过程中填充的不同材料有效的满足了保温和隔热的要求，符合绿色建筑的理念。
