一、盘式折叠纸盒的定义与特性
1．盘式折叠纸盒的定义
(1)从造型上定义

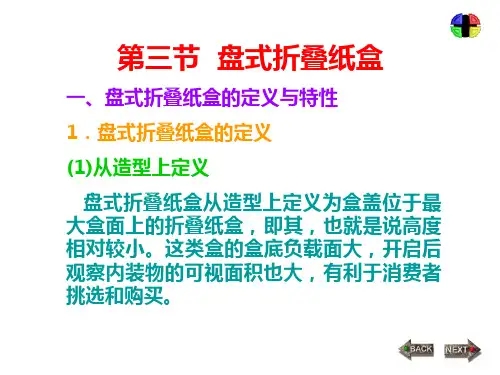

盘式折叠纸盒从造型上定义为盒盖位于最大盒 面上的折叠纸盒，即其，也就是说高度相对较小。 这类盒的盒底负载面大，开启后观察内装物的可 视面积也大，有利于消费者挑选和购买。
(2)从结构上定义
= γ1 – 1/2（ α + γ1 - γ2）
θf = 1/2（ γ1 + γ2 - α ）
（5）TULIC－5公式——外折叠角(θ´) 求解公式
为使一般盘式自动外折叠纸盒的折叠体板在 纸盒成型后可以向盒外平折，折叠斜线与盒底 边线所构成的角度叫外折叠角，用θ´表示。θ´= 1/2（γ1 +γ2- α）
如果纸盒某一部分结构需转向角 λ，则对 折线与该结构近边的角度为 λ/2 。
图3-74 转变方向的平分角设计
3．盘式自动折叠纸盒
盘式自动折叠纸盒与管式自锁底纸盒一样，在制造厂商 的粘盒设备上以平板状使角隅粘合成型，并以平板状进行 运输，包装内装物前只要张开盒体，纸盒自动成型。
（1）毕尔斯(Beers)折叠纸盒
图3-79 一般盘式自动外折叠纸盒成型分析
如果毕尔斯纸盒的外折叠 角设计在侧板襟片或端板襟 片上，则令该襟片上两条折 线所构成的角度为外折叠余 角，用θf ´ 表示
θf ´= ½（α +γ1 -γ2 ）
图3-80 正五棱柱盘式自动内折叠纸盒
（6）盘式自动折叠纸盒的体板高度
在盘式自动折叠纸盒中，折叠斜线一般应与体 板数目相等。但一块体板上可以如前设计两条斜 折线，在内折时也可以如图3-80每个体板上均设 计一条，但两者对体板高度要求不一样。

包装纸盒的结构设计讲义

包装纸盒的结构设计讲义

5、陈列式(2)
PPT文档演模板
包装纸盒的结构设计•首讲页义 •返回 •退出
5、陈列式(3)
PPT文档演模板
包装纸盒的结构设计•首讲页义 •返回 •退出
5、陈列式(4)
PPT文档演模板
包装纸盒的结构设计•首讲页义 •返回 •退出
6、封闭式(1)
PPT文档演模板
包装纸盒的结构设计•首讲页义 •返回 •退出
•五、便于存储和运 输 •六、适合自动化包 装 •七、便于销售和陈 列
包装纸盒的结构设计•首讲页义 •返回 •退出
各种折叠纸盒的应用特点一、二
➢保护商品： • 它不仅使易碎怕碰的物品在盒内起到固 定商品、保护商品的作用，另外在装填食品时， 可使用杀菌密封方法，保护食品不受腐蚀和污 染。
➢适于各种印刷 • 它表面不仅适于凹版、凸版、平版的印 刷，还可以使用各种款式的图案、文字进行装 饰。
➢塑料复合纸：复合材料是由多种材料互相粘 结组合而成，塑料复合纸是软质复合材料。
包装纸盒的结构设计•首讲页义 •返回 •退出
纸盒结构中的重要成分---盒底结构设计
•纸盒包装中，盒底部分是承受载重量、抗 压力、振动、跌落等因素中影响最大的部 分。在进行结构设计时，需要慎重考虑的 部分。
➢结构主要分框型式结构和托盘式结构二大类。
•6、封闭式 (图1、图2、） • 封闭式盒是现代包装的产物，其特点是全封 闭式。它在防盗、方便使用上有更好的功能。主要 形式有延开启线撕拉开启的形式，以吸管插入小孔 吸用内容物的形式等，多用于饮料等一性包装。
包装纸盒的结构设计•首讲页义 •返回 •退出
5、陈列式(1)
PPT文档演模板
包装纸盒的结构设计•首讲页义 •返回 •退出

3-折叠纸盒结构设计-2(盘式折叠纸盒)

3-折叠纸盒结构设计-2(盘式折叠纸盒)

图3-76 盘式自动折叠纸盒
TULIC－ 公式——内折叠角(θ)求解公式 内折叠角( （4）TULIC－3公式 内折叠角
以上各种内折叠式自动纸盒，都仅限于长方体， 以上各种内折叠式自动纸盒，都仅限于长方体， 即角隅处的α 均为90 90° 即角隅处的 α ， γ1 ， γ2 均为 90° ， 内折叠板上斜折 线与盒底线的角度为45 45° 线与盒底线的角度为45°。为使一般盘式自动内折叠式 纸盒的折叠体板在纸盒成型后可以向盒内平折， 纸盒的折叠体板在纸盒成型后可以向盒内平折，折叠斜 线与盒底边线所构成的角度 叫内折叠角，用表示。 内折叠角，用表示。 θ= ½（ α+γ1-γ2） （
图3-83 日式糕点个包装 图3-82 叠纸包装盒
H ≤ B tan θ 2
图3-81 盘式自动折叠纸盒体板高度限度分析 （a）一块体板设计两条斜折线 （b）一块体板设计一条斜折线
五、叠纸包装盒
叠纸包装是一种独特的盘式纸盒， 叠纸包装是一种独特的盘式纸盒，材料为 厚度较大的纸张，其结构一页成型，不需粘合， 厚度较大的纸张，其结构一页成型，不需粘合， 内装物装取方便，适合轻量商品，如礼品手帕、 内装物装取方便，适合轻量商品，如礼品手帕、 礼券、请柬、证书的装饰包装。 礼券、请柬、证书的装饰包装。
图3-59 盘式折叠纸盒锁合方式
盖板锁合(d所示) (d所示 （4）盖板锁合(d所示) 底板与端襟片锁合(e所示) (e所示 （5）底板与端襟片锁合(e所示) 盖插入襟片与前板锁合( 所示 所示) （6）盖插入襟片与前板锁合(f~i所示)
图3-59 盘式折叠纸盒锁合方式
图3-59 盘式折叠纸盒锁合方式
图3-73 抽屉盖盒
四、盘式折叠纸盒的平分角设计 1．粘合式或非粘合式蹼角结构

折叠纸盒结构设计-1(教学)资料讲解

折叠纸盒结构设计-1(教学)资料讲解
最小大 即 BL＜>LB＜>H H的折的叠折纸叠盒纸
盒
(a) 管式盒：Tube
(b) 盘式盒：Tray
TOP
折叠纸盒篇
两种基本折叠纸盒定义的区别（2）
(从a结) 构管上式定盒义：：Tube 在由纸一盒页成纸型板过以程盒中底，为盒中体心，
通四过周作纸业板线呈折90叠度，角在折平叠板
状成态主下要用盒1型个，接角头隅接处合通过 （锁钉、合粘、或粘其合他或方锁法合封）闭，成 盒型盖；与如盒பைடு நூலகம்底要都，需这有种盒板型或的 襟一片个通体过板折可叠以组延装伸、组锁成、盒 粘盖等。方式固定或封合的纸 盒。

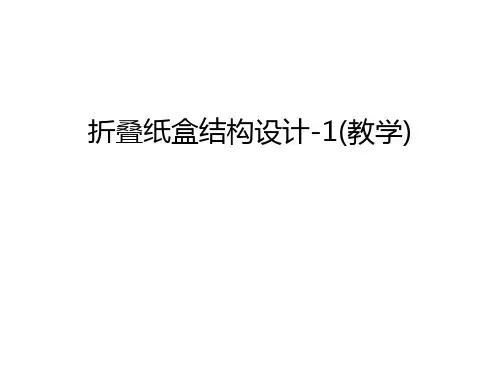

折叠纸盒结构设计-1(教学)
折叠纸盒分类命名
一般通用纸盒可按国际标准进行命名 反插式（R.T.E） 直插式（S.T.E） 比尔斯盒（Beers tray） 布莱特伍兹盒（Brightwoods tray） 六点粘合盒
也可按局部特征结构命名 摇盖盒、锁口盒、锁底盒、自锁底盒、开窗盒、间壁 盒
也可按专用内装物命名
1.直插盒成型
三维实例
2.锁底盒成型
UP
资料链接6： 折叠纸盒的作业线（2）
毕尔斯折叠盒 (Beers)
布莱特伍兹折叠盒 (Brightwoods)
UP
资料链接7： 印刷面半切线
要考虑到平板状接合接头、平板状运输堆码等问题，需要设计作业线。 为了不影响纸盒印刷面外观，单纯的作业线可以采用印刷面半切线， 即切线切缝深度均为纸板厚度的1/2，这样当成型立体盒型时，不会显 露折痕。
耐折纸板品种有标准纸板、白纸板、盒纸板、挂面纸板、 牛皮纸板、双面异色纸板、玻璃卡纸及其他涂布纸板等。
折叠纸盒容积、内装物质量与纸板厚度选用表

包装设计-4.5纸盒结构与造型设计的基本方法-课件.

包装设计-4.5纸盒结构与造型设计的基本方法-课件.
3、设计实例
〔1〕钻石纸盒 〔2〕球形纸盒 〔3〕铅笔纸盒 〔4〕曲面纸盒 〔5〕托盘纸盒
课后作业
请大家依据学习的内容，依据不同的异型分类状况，收集异型纸盒的设计 实例，并自己选择一种异型纸盒的设计方法，设计一张异型纸盒的构造图， 上课是请带到课堂，能够展现并讲解设计含义，课堂进展争论，修改，完 善，并制作出模型。
方向上能自由伸入提手窗。 b.提手宽度〔b〕：提手宽度与手掌厚度有关，它应等于或略大于手掌厚度，以便手掌从该尺
寸方向上也能自由伸入提手窗。 c.提梁高度〔c〕：提梁高度〔假设提梁存在〕与手掌执握尺寸有关，从主观愿望上讲，它应等
于或略小于手掌执握尺寸，以便执握动作更舒适、更轻松、更牢靠。但是，假设提梁高度过小，由 于重力和行进间自然摆臂动作的影响，提手极易在提手窗纵端的提梁位置上撕裂破坏。由于包装提 手一般为片材开窗，所以手掌执握提梁不同于握柄操作。
折叠纸盒的功能性构造
4、隔衬
是用来间隔、支撑和定位内装产品，能更好地发挥包装防护作用的构造。 有整体式和分体式两类。
2三.1、粘贴纸盒设计
粘贴纸盒是用贴面材料将基材纸板粘合裱贴 而成，成型后不能再折叠成平板状，而只能 以固定盒型运输和仓储，故又名固定纸盒。 基材主要选择挺度较高的非耐折纸板，如各 种草纸板、刚性纸板等。常用厚度范围为 1mm-13mm. 内衬选用白纸或白细瓦楞纸、塑胶、海绵等。 贴面材料品种较多，有铜版印刷纸、蜡光纸、 彩色纸、仿革纸、植绒纸以及布、绢、革、 箔等。而且可以印刷、压凸和烫金。盒角可 以承受胶纸带加固、钉合、纸〔布〕粘合等 多种方式进展固定。
折叠纸盒样式
管式折叠纸盒 管式折叠纸盒构造设计图——管式纸包装构造名称
1-板1 2-板2 3-板3 4-板4 5-盖插片1 6-盖板1 7-盖片2 8-盖片4 9-底片4 10-底板3 11-底插片3 12-底片2 13-接头 14-底板1 15-盖板3

常用纸盒结构(课件优选)

常用纸盒结构(课件优选)

图中B处的2°斜线的目的是纸盒在经过模切后方便于废料退料。
图中C处3mm的作用是防止折叠后多层纸重叠造沐成风该书处苑破裂。 （图5）
15
（6）自动锁合底盒型成型过程
自动锁合底盒型制作折叠 成型步骤：
胶合处是反折而糊的
沐风书苑
16
五、盘式折叠纸盒结构设计
1、盘式折叠纸盒定义：
盘式折叠纸盒是由一页纸板四 周以直角或斜角折叠成主要盒 型的。盘式折叠纸盒主要适用 于包装鞋帽、服装、食品和礼 品等。为常见盘式折叠纸盒， 其基本构成及各部分名称如图。
图中A处为自动锁合底的锁扣，它 位于1/2长和1/2宽的交叉处。往下 有 1mm 距 离 ， 目 的 是 增 强 锁 合 度 ， 再 往 下 还 有 5mm 的 圆 弧 及 30° 的 斜线，目的是成型的过程中，能 顺利的滑行而不受阻碍。
图中阴影部分为纸盒的胶合处，在成型时它是反折叠的，所以我们的排刀模时一般使用齿刀且齿刀与 盒长折合线呈45°。一般胶合处的大小越大，胶合牢度越大。
自动锁合底是目前被
广泛接受的，具有坚
固、高效美观特点的
的盒底锁合方式。它
的缺点是结构比较复
杂，生产速度慢，制
作成本相对较高，一
般生产量低于两万个
是不大经济的。
沐风书苑
13
（6）自动锁合底盒型
沐风书苑
14
（6）自动锁合底盒型
从盒底结构图上看，多处出现 45° ， 其 中 糊 头 的 45° ， 是 与 一 般纸盒的盒样不一样的，原因是： 糊 头 的 45° 在 成 型 时 会 与 最 左 边 的 盒 宽 45° 交 汇 的 ， 目 的 是 在 成 型 时 不 与 盒 宽 的 45° 重 叠 ， 避 免 了互相阻碍。

包装设计纸盒结构方案PPT实用课件(共80页)

包装设计纸盒结构方案PPT实用课件(共80页)
➢箱板纸：又称麻板纸，以它作为面板纸和瓦 楞厚纸芯粘合后，制成各种结构的瓦楞纸箱。
➢瓦楞纸板：因形状有瓦楞波而得名。它可以 制各种纸箱和纸盒。
➢塑料复合纸：复合材料是由多种材料互相粘 结组合而成，塑料复合纸是软质复合材料。
首页 返回 退出
❖ （2）纸盒的选材 在材料选用时，首先应当考虑包装物品的形 态，是多水分物品、湿性物品、液体物品还 是固体物品，是高脂肪物品还是冷冻物品等。 必须注意品质保护性、安全性、操作性、方 便性、商品性和流通性事项。另外，还要考 虑商品的用途、销售对象和方式、运输条件 等等。
各种折叠纸盒的应用特点六、七
➢适合自动化包装 ： 因折叠状态纸盒结构简单，适宜于在自动
化机械设备上进行填装和封口。
➢便于销售和陈列 折叠纸盒本身以不同的姿态，如开窗式、手提 式，展开陈列式等式样，展现于消费者面前， 方便顾客的挑选和使用。
首页 返回 退出
1．纸盒包装的基础知识
训练目标— —
本内容主要目的是使学生了解纸盒的基本尺度要求 ，各种折叠线的分类和功用，及纸盒各部分的名称， 为进一步的学习奠定必要的基础。
二、间壁结构
三、盒底结构
四、锁口结构
一、盒体结构
盒休结构的主要形式分为 直筒式和托盘式两大类。
盒体的八种变化方式，在 很多情况下并不是以单一的 方式出现，常常是以两种或 三种方式的组合体现，应该 根据需要灵活地处理。
头的尺寸．一般与纸盒的大小成正比，通常 是1 5mm～20mm。
E插舌，它是插入盒身(或盒底)，固定盒 盖用的。盒盖多采用磨擦式插舌，可多次开 合，不至于损伤盒盖。
F肩，是盒盖磨擦扣受阻力的部分。F值越 大，得到的磨擦效果越多。通常5mm就够了 。
G半径，等于插舌减去肩。 H公锁扣，是插舌锁扣锁合处，它应小于 母锁扣2mm 以确保锁合后的紧密性。母锁 扣应比公锁扣大2mm。

4第二章管式折叠纸盒结构设计

4第二章管式折叠纸盒结构设计

由于纸盒结构变化极大，结构元素形态多变，且业界目 前尚无统一的术语。因此，本书中构成元素的叫法仅 为一家之言。
插 舌
复习： 纸盒的基本构成要素
1、面板 2、翼
胶粘翼（也叫糊口） 摇翼
主 摇 翼
副 摇 翼
糊 口
后 面 板
面板通常分为主侧面和副侧面。
左 侧 面 板
前 面 板
右 侧 面 板
防尘翼（也叫副摇翼）
纸盒盒底主要承受内装物的重量，也受压力、振动、跌 落等情况的影响。同时，如果盒底结构过于复杂，将 造成包装机结构复杂或包装速度降低，而手工组装又 耗时耗力。所以，对于管式折叠纸盒，盒底结构尤为 重要。一般的设计原则是既要保证强度，又要力求成 型简单。 一般而言，上述常用的盒盖结构中有许多也同时可以用 作盒底，如插入式、插卡式、揿压式等。但连续折插 式由于其表面不平整等原因，通常不用作盒底。
4 折叠纸盒结构设计

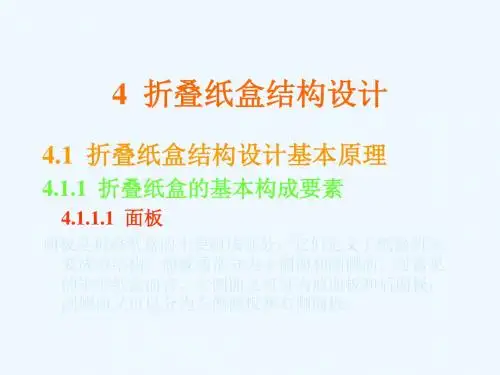

4.1 折叠纸盒结构设计基本原理
4.1.1 折叠纸盒的基本构成要素
4.1.1.1 面板
面板是折叠纸盒的主要组成部分，它们定义了纸盒的主 要成型结构。面板通常分为主侧面和副侧面。对常见 的矩形纸盒而言，主侧面又可分为前面板和后面板； 副侧面又可以分为左侧面板和右侧面板。
副摇翼 副侧面 糊口 主摇翼
褶翼（也叫插舌）
折叠纸盒的特点
优点 a.成本低，强度较好，具有良好的展示效果，适宜大中 批量的生产。 b.与粘贴纸盒和塑料盒相比，占用空间小，运输、仓储 等流通成本低廉。 c.在包装机械上的生产效 率高，可以实现自动张盒、装 填、折盖、封口、集装、堆 码等。 d.结构变化多，能进行盒内间壁，摇盖延伸、曲线压痕、 开窗、展销台等多种新颖处理。 缺点 a.强度较粘贴纸盒及塑料盒等多种刚性容器低。 b.外观质地不够高雅，不宜作贵重礼品的包装。

第三章 折叠纸盒结构设计.3

第三章 折叠纸盒结构设计.3
θf = 1/2（ γ1 + γ2 - α ）
（ 5 ） TULIC － 5 公 式 —— 外 折 叠 角 (θ´) 求解公式
为使一般盘式自动外折叠纸盒的折叠体板在 纸盒成型后可以向盒外平折，折叠斜线与盒底 边线所构成的角度叫外折叠角，用θ´表示。θ´= 1/2（γ1 +γ2- α）
图3-79 一般盘式自动外折叠纸盒成型分析
θ= ½（ α+γ1-γ2）
（3—7）
图3-60 一般盘式自动内折叠纸盒成型分析
如果毕尔斯纸盒的折叠斜线没有设计在侧板或 端板上，而是设计在端板襟片或侧板襟片上，此时， 令该襟片上两条折线所构成的角度为内折叠余角， 用θf 表示。
因为 θf + θ = γ1
所以
θf= γ1 - θ
= γ1 – 1/2（ α + γ1 - γ2）
板高度限度为：
H B tan2
图3-81 盘式自动折叠纸盒体板高度限度分析 （a）一块体板设计两条斜折线 （b）一块体板设计一条斜折线
五、叠纸包装盒
叠纸包装是一种独特的盘式纸盒，材料为厚 度较大的纸张，其结构一页成型，不需粘合，内 装物装取方便，适合轻量商品，如礼品手帕、礼 券、请柬、证书的装饰包装。
（2）布莱特伍兹(Brightwoods)折叠纸盒
图3-75 毕尔斯折叠盒与布莱特伍兹折叠盒
（3）前向自动折叠纸盒
如果前板在平折时向盒内折，则为前向内折叠式 盒；反之则为前向外折叠式盒，但两者端板均向盒 内平折。
图3-76 盘式自动折叠纸盒
（4）TULIC－3公式——内折叠角(θ)求解公式
以上各种内折叠式自动纸盒，都仅限于长方体，即 角隅处的α，γ1 ，γ2均为90°，内折叠板上斜折线与盒 底线的角度为45°。为使一般盘式自动内折叠式纸盒的 折叠体板在纸盒成型后可以向盒内平折，折叠斜线与盒 底边线所构成的角度 叫内折叠角，用表示。

新3-纸盒结构设计ppt课件

新3-纸盒结构设计ppt课件

取出、开启
结构简单
1）插入式
1）插入式
2）锁口式
2）窝进式
3）插锁式
3）锁底式
4）窝进式 5）揿封式
4）自动锁底 5式）间壁封底式
6）粘合式
(c) 6）间壁自锁式
图87图） ）33-图显 摇-3图63开 盖3根-根-4痕 式5据据式间涂根组壁胶据合结位结盒构置构结作设尺构业计寸设87线作设））计设业计正粘作计线作掀合业业封封线线底底式式 5
缺点管管式盘盘式管盘式非管非盘式按内装物按造型按结构按标准按功能纸盒容积22内装物质量纸板厚度纸盒容积22内装物质量纸板厚度03003006506501000100013001300180000110110230230340340450450570460510560610661800250025003300330041004100490049006150057068068091091113113170170227071076081091102表221折叠纸盒选用纸板厚度表内装物不承重32折叠纸盒结构设计4ppt课件一管式折叠纸盒5平分角1定义便于充填取出开启33插锁式11插入式22锁口式66粘合式55揿封式44窝进式88显开痕式77摇盖式保证强度结构简单33锁底式11插入式22窝进式66间壁自锁式55间壁封底式44自动锁底式88正掀封底式77粘合封底式2盒体结构4盒底结构3盒盖结构根据工艺条件设计作业线22作业线11印刷面半切线1涂胶位置2结构尺寸间壁结构组合盒图333根据涂胶位置设计作业线c图335间壁结构作业线设计图332奇数棱柱类折叠纸盒作业线设计图331印刷面半切线图334根据结构尺寸设计作业线图336根据组合盒结构设计作业线二结构设计5ppt课件定义从结构上
30
a、中心啮合点On的确定：
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.插合（封盖、间壁、造型） 插与接合有密切的关系。不用粘接剂或固定物，将一部 分固定住，插需要在纸上切一道缝，穿插过去，利用摩 檫来固定。
4.粘贴（粘接） 使结构成形，增加强度。可机器自动粘接。
5.栓结（锁扣、附加附件扎捆） 往往可兼顾固定和美观的作用。礼品盒特别讲究使用。
6.组合 以最少的工作量组合成纸器，且结构完美。要素的各个 单元关联、结合。
如图所示 间壁封底式盒底常见的结构。
如图所示 预粘自动间壁封底式盒底常见的结构。
●盘式折叠纸盒盒盖、盒底的成型结构
（1）对折组装
（2）倒角对折组装
盘式折叠纸盒盒盖结构
（1）扣盖式
扣盖式
（2）摇盖式 ◎单摇盖式 ◎双摇盖式
●管式折叠纸盒盒底的结构形式
折叠纸盒盒底的设计原则是既要保证承载强度，又 力求简单可靠。 • （1） 插口封底式盒底 • （2） 插舌锁底式盒底 • （3） 摇翼连续折插式盒底（折向内部） • （4） 连翼锁底式盒底 • （5） 粘合封底式盒底 • （6） 掀压封底式盒底 以上与盒盖结构相同
（ 7）锁底式盒底
如图所示 插卡式盒盖的槽口有隙孔、曲孔和槽口三种形式。
（3）插锁式
插入式与锁口式相结合的一种盒盖结构。盒 盖的两个副冀用锁舌互相锁住，而主翼则作简 单插入，这种结构在玻璃瓶外用纸盒包装上用 的较多 。
如图所示 插锁式盒盖最常见的结构。
（4）摇翼连续折插式
一种特殊的锁口方式，主要适用于正多边形 管式折叠纸盒的盒盖或盒底结构。盒盖是纸盒 的各个摇翼连续折撇后，互相重叠而形成的。
如图所示
预粘自动锁 底式盒盖常 见的结构。
如图所示 预粘自动锁底盒底张盒过程
（9）间壁封底式和预粘自动间壁封底式盒底
将管式折叠纸盒盒底的四个摇翼设计成两部分， 靠近底边的部分设计成盒底，另一部分根据需要 适当延长折向盒内，同时把盒内分隔成二、三、 四、六、八等格的间壁状态，有效地分隔和固定 单个内装物防止振动相碰撞，起到良好缓冲防振 作用，并且通过间壁的组合可有效地固定盒底。
• 纸盒的基本形式之一，具有坚固盒底，边和面用 防尘盖、构成固定舌头、锁扣等与底连接起来。
• 一种是盒盖盒身一体连接。另一种盘形纸盒分上 下两部分，一部分比另一部分略小，下面为底， 上面为盖。
• 典型盘式纸盒包括香烟盒、面包盘、冰棋淋盒、
比萨饼盒和服装包装盒等。
盘式折叠纸盒
●管式折叠纸盒盒盖设计
纸盒设计与成型技术
·3 ·
授课人：周红惠
【第三章 纸盒的结构设计】
一、纸盒的结构方式（手法）
1.切割 通过切割作成各种立体型，平面的二维变成三维，形成 围合的体。也可通过切挖成开窗或形成新的表面肌理特 殊造型。
2.折叠 只是切还不能将纸成型为符合目的的立体，仍得加上折， 表现丰富。纸盒结构的开始是切和折的组合。
如图所示 粘合封顶式盒盖常见的结构。
（ 7）掀压封口式
将纸盒的顶边与底边做成弧线或折线的压痕， 然后利用纸板本身的强度和挺度，掀压下两端的 摇冀来实现封口和封底。这种盒盖操作简便，节 省纸板，适合用于内装物重量较小的场合。
如图所示 掀压封口式盒盖常见的结构。
如图所示 掀压封口式盒盖常见的结构。
●管式折叠纸盒盒盖的结构形式
（1）插入式
• 插入式盒盖在盒的端部设有一个主摇翼和两个 副摇翼，主摇冀适当延长，封盖时插入盒体。 插入式盒盖就是利用插入接头与纸盒侧面间的 摩擦力，来防止盒盖自动打开，以保持封合状 态。它可多次取用内装物，属于多次开启式盒 盖。
（2）插卡式
插卡式盒盖就是在插入式摇翼的基础上，在主 摇翼插入接头折痕的两端各开一个槽口，这样当 盒盖封合后，就可用副摇翼的边缘卡住主摇翼的 槽口．则主摇翼就不能自动打开了。插卡式结构 同时利用了摩擦力和摇翼之间的内卡两种方法来 固定盒盖。
盒盖的固定方式有以下五种； • 利用纸板间的摩擦力，防止盒盖自动打开。 • 利用纸板上的卡口，卡住摇翼,不至于自动打开。 • 利用插嵌结构，将摇翼互相锁合，不让其自动打开。 • 利用摇翼互相插撇锁合，不让其自动打开。 • 利用粘合剂将摇翼互相粘合，不让其自动打开。 管式折叠纸盒盒盖的种类: • (1) 多次开启式 • (2) 一次性开启式 • (3) 第一次开启成新盖式
• 纸盒最广泛运用的一种形式。折叠后沿边缘粘 好。上下两端用舌头、纸搁或锁扣封死，成形 为立式方形纸盒。纸盒上经常开个小窗口以便 消费者能看见产品。也可以做成特殊形状如三 角、正多边形甚至圆形等不同寻常的形状。
• 管状纸盒能全方位保护产品，通常用于瓶装产
品、化妆பைடு நூலகம்、药品等。
管式折叠纸盒
●盘式折叠纸盒
主要用在矩形管式折叠纸盒上，它将矩形管式 折叠纸盒的四个底摇冀设计成互相折插啮合的结 构进行锁底。它能包装各类商品，能承受一定的 重量，是在大中型纸盒中使用得最多的一种管式 折叠纸盒盒底结构。
如图所示 锁底式盒盖常见的结构。
如图所示 锁底管式盒底多舌及插舌结构。
（8）预粘自动锁底式盒底
自动制盒机械生产线上经过模切、盒底折叠、盒 底点粘、盒体折叠、侧边粘合等一系列工序加工 成型。主要特点是成型以后仍可折叠成平板状， 用纸盒自动包装生产线上用张盒机撑开盒体，盒 底即自动恢复原封合状态，省去了手工组装的工 序时间。它是适合自动化生产的一种结构。
切、折
切、折、结
折叠
切割
切割
折
切割
组
组、结
切割
折叠 粘贴
结（捆扎）
结（捆扎）
二、折叠纸盒的基本结构
折叠纸盒
管式折叠纸盒 盘式折叠纸盒
管式折叠纸盒盒盖的结构形式 管式折叠纸盒盒底的结构形式 盘式折叠纸盒盒盖、盒底的成型结构
●管式折叠纸盒
如图所示 摇翼连续折插式盒盖常见的结构。
（5）摇盖帽式
将一个主盒面的摇翼适当延长，通过折叠成型 或粘合成型，将盒盖做成仰开式摇盖帽盒盖。这 种盒盖在香烟包装中比较常见。
如图所示 摇盖帽式盒盖常见的结构。
（6）粘合封顶式
将盒盖的四个摇翼进行粘合的封顶结构，粘合 的方式。这种盒盖的封口性能较好，往往和粘底 式结构一起使用，常用于密封性要求较高的一次 性包装，如感光胶片的小包装盒。
