1某发电机采用自动准同期并列方式与系统进行并列-系统的参数为已

选择题======================概念题====================== 1.自同期并列将未加励磁电流的发电机升速至接近于电网频率，在滑差角频率不超过允许值时进行并网操作属于自同期并列。

2.准同期并列将发电机组加上励磁电流，在并列条件符合时进行并网操作为准同期并列。

3.强行励磁在某些故障情况下，使发电机转子磁场能够迅速增强，达到尽可能高的数值，以补充系统无功功率确额。

4.等微增准则运行的发电机组按微增率相等的原则来分配负荷称为等微增准则。

5.负荷的调节效应负荷的有功功率随着频率而改变的特性叫作负荷的功率—频率特性，也称负荷的调节效应。

6.频率调差系数单位发电机有功功率的变化引起的频率增量即为频率调差系数。

7.电压调整电力系统中使供各用户的电压与额定电压的偏移不超过规定的数值。

8.励磁电压响应比励磁电压在最初0.5s内上升的平均速率为励磁电压响应比。

9.二次调频频率的二次调整是通过调频器反应系统频率变化，调节原动力阀门开度调节转速，使调整结束时频率与额定值偏差很小或趋于零。

10.RTU远方终端（RTU）是电网监视和控制系统中安装在发电厂或变电站的一种远动装置，检测并传输各终端（发电厂或变电站）的信息，并执行调度中心发给厂、所的命令。

11.码元：每个信号脉冲为一个码元。

12.数码率：每秒传送的码元数。

13.信息速率：系统每秒传送的信息量。

14.误码率：数据传输中错误码元数与总码元数之比。

15.循环式通信规约由RTU循环不断地向主站传送信息的方式为循环式通信规约。

16.问答式通信规约由主站询问各RTU，RTU接到主站询问后回答的方式为问答式通信规约。

17.超短期负荷预测1小时以内的负荷预测为超短期负荷预测，适用于质量控制、安全监视、预防控制。

18.短期负荷预测1日到1周的负荷预测为短期负荷预测，适用于火电分配及水火协调。

19.中期负荷预测1月到1年的负荷预测为中期负荷预测，适用于机组检修。

电力系统自动装置期中考试试题一、单选题（共30题，每题1分）1、正常运行时有明显断开的备用电源或备用设备的备用方式为（）。

[单选题]A.明备用(正确答案)B.暗备用C.负荷备用D.检修备用2、工作电源或设备因故障退出后，能自动迅速将备用电源或备用设备投入工作，使用户不致停电的是（）装置。

[单选题]A.重合闸装置B.备自投装置(正确答案)C.不间断供电电源装置D.同期装置3、下列英文缩写中，（）是指备自投装置。

[单选题]A.ARCB.AAT(正确答案)C.ASAD.AFL4、备用电源自动通入装置采用低电压启动，其启动电压动作值一般取额定电压的（）。

[单选题]A.25％(正确答案)B.50％C.70％D.90％5、备自投装置通过备用电源电压值来判断备用电源是否正常，一般当备用电源电压超过额定电压的（）即判定备用电源正常。

[单选题]A.25％B.50％C.70％(正确答案)D.90％6、备自投装置通过一次合闸脉冲来实现只动作一次，其充电（复归）时间为（）。

[单选题]A.5SB.10-15S(正确答案)C.15-25SD.以上均可7、厂用电快速切换装置事故情况由（）启动。

[单选题]A.继电保护(正确答案)B.手动C.灭磁开关位置D.以上均可8、双侧电源自动重合闸装置与单侧电源重合闸相比较，应考虑（）。

[单选题]A.同期（同步）问题和时间配合问题(正确答案)B.启动问题C.动作次数问题9、某线路配置三相一次ARC，当线路单相永久性故障时，保护与重合闸动作顺序为（）。

[单选题]A.单跳，重合单相，不成功永跳B.三跳，重合三相，不成功永跳(正确答案)C.永跳D.三跳，重合三相，成功后复归。

10、某高压线路配置单相一次ARC，当线路单相永久性故障时，保护与重合闸动作顺序为（）。

[单选题]A.单跳，重合单相，不成功永跳(正确答案)B.三跳，重合三相，不成功永跳C.永跳D.三跳，重合三相，成功后复归。

1、电力网与电力系统的区别在于电力网不包含（D 发电机和用户）。

2、负荷的变动情况可以分为几种不同的分量，下面哪种分量（C脉动分量）引起的频率变化可以通过二次调整来调节。

3、若上下平移与系统并联运行的发电机外特性曲线，将主要改变其（B无功功率）5、频率上升时，电力系统负荷总的吸收有功功率将（增加）6、自动准同步装置中频差检查时，如果超前相角脉冲先于超前时间脉冲出现，说明(|ωs|<|ωsy| )。

7、当励磁调节器中的调差单元退出工作时，其固有的无功调节特性是（B 下倾的）8、具有正调差特性的同步发电机，当输出的无功电流增大时，机端电压（A 减小）9、励磁调节器的综合放大单元中输入控制信号属于被调量控制量的是（A 基本控制量）10、在A和B两电网构成的联合电力系统中，设A系统负荷增加，使系统频率降低，而B 系统负荷不变，则( A和B系统调频均动作)11、设某台同步发电机直接与无穷大系统并列运行, 当调节该机组励磁电流时,可改变该发电机输出的(B无功功率)12、以高温高压火电厂为主的电力系统的自动低频减载装置的末级动作频率一般不低于（46~46.5Hz）13、造成系统频率偏离额定值的原因是（有功功率不平衡）14、半波线性整步电压形成电路中经过（积分电路）环节输出的电压波形为锯齿波。

15、当电力系统出现大量功率缺额时，为了及时有效地阻止系统频率的异常下降，需要（A 借助低频减负荷装置切除负荷）2、负荷变动的随机分量所导致的系统频率变化，可用下面哪种频率调节方式（一次调节）进行调节。

4、同步发电机自同步并列方式中，并列合闸前瞬间，发电机机端电压（A 取决于励磁电流的大小）5、三相全控桥式整流电路的逆变角β应为( β<90° )6、电力系统有功负荷的静态频率特性曲线是（A单调上升的）7、励磁调节器的综合放大单元中输入控制信号在异常情况下使用（C限制控制量）9、当励磁调节器中的调差单元退出工作时，其固有的无功调节特性是（ B 下倾的）11、造成电力系统频率上升的原因是(C 有功功率过剩)。

第1章习题1-1 （1）设12位A/D 转换器，最高位是符号位，其余11位是数值位，若其满量程对应一次系统交流电压500kV 。

试求对于一次系统电压的A/D 转换分辨率、最大量化误差和标度变换系数。

（2）若改用8位A/D 转换器，最高位是符号位，重求（1）。

1-2 对工频正弦电压信号2sin(100/2)V u t ππ=+，叠加直流偏置电压3V 后进行等周期采样，每周期采样点数12N =。

（1）试写出瞬时采样值序列01111213,,,,,u u u u u ；（2）分别基于0111,,,u u u 和1212,,u u u 采用傅立叶算法求该正弦电压的幅值和相位。

2-1同步发电机准同期并列的允许频差，通常可取0.2%-0.5%，试计算相应的脉动周期。

若发电机断路器的合闸时间为0.4秒，求所对应的越前相角的变化范围。

2-2某发电机-变压器组采用自动准同期并列方式与系统进行并列。

在基准容量100MVA 下，系统的等值电抗标幺值为0.25xx=；发电机的额定容量为50MVA ，次暂态电抗"0.1dx =，"0.125q x =；升压变压器的额定容量为55MVA ，短路电压为10%；；断路器合闸时间0.5s QFt=，其最大可能误差时间为20%±QFt；自动并列装置动作时间0.03s ct=最大误差时间为0s ±。

发电机的冲击电流允许值为"1.12im e i I =。

试计算合闸越前时间，允许合闸电压差，允许滑差角频率及脉动电压周期。

自由习题2-3、有一台发电机采用自动准同期方式与系统并列，已知有关参数如下：X q "=0.125，X L =0.25，E q "=1.05，断路器合闸时间为0.5S ，它的最大可能误差为±20%，自动并列装置最大误差时间为±0.05S ，允许电流幅值取为i s.m "=1.414I n ，求：最大允许合闸误差角δa.e ，允许滑差角频率ω∑∙m 和相应的脉动电压周期T S 。

发电机自动准同期装置并列参数分析摘要：本文首先对同步发电机的并列运行相关内容进行基本阐述，然后分析发电机自动准同期装置并列相关参数，旨在促进我国电力企业发展提供参考和借鉴。

关键词：发电机；自动准同期装置；并列参数；分析研究1引言发电机在对用电设备进行电能输送时，需要借助电力系统。

同期并列技术就是将发电机与电力系统进行并列操作，帮助减少发电机并网过程中出现故障的概率。

随着我国经济社会和科学技术的不断发展，电力企业电网规模也不断扩大，发电机和数量和性能也在不断提高。

因此，加强对发电机自动准同期装置并列技术和相关参数进行不断研究和分析变得更加重要。

2 同步发电机并列运行同步发电机并列运行是指电力企业的同步发电机和电力系统根据一定的条件和规则并列运行。

这种运行情况能够帮助增大供电系统的稳定性，提高供电效果和质量，并使电力负荷的分配更加合理，从而综合性的提高企业的电力运行经济效益。

具体的并列运行发电机如下图1所示：根据运行的不同需要，并列操作是同步发电机的运行操作和电力系统解列这个两部分的共同并列运行操作，也叫同期操作。

图1.电力系统中并列运行的发电机2.1并列操作的要求和条件为了使得同步发电机的运行效果更加优异，减少故障的发生，发电机在投入的瞬间冲击电流需要根据实际情况达到最小，保证其最大数值在额定电流的2倍以下。

同时，在发电机进行并列运行时，需要控制波动效果在最小范围内，保证运行状态的稳定性。

3 相关自动准同期装置参数分析3.1基本原理影响自动准同期运行的因素有许多，其中频率差因素和相角差因素是一对相互影响且相对矛盾的因素。

当两个系统中的原有相位差为Δa≠0时，若需要满足频率要素相等，则Δa恒定，且不可能Δa=0。

当Δf =fg－fS≠0时, 即存在频率差时，Δa才会出现等于0的机会。

根据运行实际情况，与相位差相比，电压差和频率差对于整体电力运行系统和电力设备的影响更加微小，并且其电压和频率能够通过调整和控制较为简单的满足运行要求。

3、SCADA (要求写出英文全称并解释)SCADA(Supervisory Control And Data Acquisition)数据采集与监视控制系统4、FA （要求写出英文全称并解释）智能分布式馈线自动化（FA）5、配电图资地理信息系统（AM/FM/GIS）（要求写出英文全称并解释）AM/FM自动绘图与设备管理GIS地理信息系统四、问答题（共16分）1、分区调频中，以两个区域为例，如何判断负荷的改变发生在哪个区域。

（4分）5、以单机无穷大系统为例作图说明电力系统暂态稳定分析的等面积定则，并解释励磁系统是如何提高电力系统暂态稳定性的（5分）缩短时间常数，提高强励倍数遥测(遥测信息)：远程测量。

采集并传送运行参数，包括各种电气量（线路上的电压、电流、功率等量值）和负荷潮流等。

遥信(遥信信息)：远程信号。

采集并传送各种保护和开关量信息。

遥控(遥控信息)：远程控制。

接受并执行遥控命令，主要是分合闸，对远程的一些开关控制设备进行远程控制。

遥调(遥调信息)：远程调节。

接受并执行遥调命令，对远程的控制量设备进行远程调试，如调节发电机输出功率。

2、电机并网时，如果相序不对(如系统侧相序为A、B、C、为发电机侧相序为A、C、B，能否并列？为什么？（3分）不能因为不是正向序，需保持各相角度差才可以。

上述情况应任意调换两相接线。

五、计算分析题（共30分）1、 某发电机采用自动准同期并列方式与系统进行并列，系统的参数为已归算到以发电机额定容量为基准的标么值。

一次系统的参数为：发电机交轴次暂态电抗''q X 为0.128；系统等值机组的交轴次暂态电抗与线路之和为0.22；断路器合闸时间为s t QF 4.0=，它的最大可能误差时间为QF t 的%20±；自动并列装置最大误差时间为s 05.0±；待并发电机允许的冲击电流值为GE h I i 2''max.=。

求允许合闸相角差ey δ、允许滑差sy ω与相应的脉动电压周期。

填空题1、电力系统发生单相接地故障时，有________电流和________电压，采用__________保护是自动切除单相接地故障的最有效方法。

答案：零序、零序、零序电流2、电力变压器并联运行条件是_____________，______________和______________。

答案：变压比相等、联接组别相同、短路电压相同3、三相五柱式电压互感器有两个二次绕组，一个接成（），一个接成（）。

答案：星形、开口三角形4、在正常情况下，鼠笼式电动机允许在冷态下启动（）次，在热态下启动一次。

在事故处理以及起动时间不超过2～3秒的电动机，可以多启动一次。

做动平衡试验时，起动的间隔时间500kW及以下的电动机不小于（）小时。

答案：2～3、15、电动机可以在额定电压的（）范围内运行。

答案：95％～110％6、在发电机并列操作中，其中有一项发电机升压到60%左右时，要检查三相电压是否平衡，其目的是＿＿＿＿。

答案：防止发电机升压过程中超压7、在发电厂中，高压熔断器一般作为电压互感器的＿＿＿保护，其熔丝电流一般为＿＿＿安。

答：短路0.58、同步发电机不对称运行会使＿＿＿＿发热。

答案：转子表面9、运行中的电压互感器二次线圈不许＿＿＿＿。

电流互感器其二次线圈不许＿＿＿＿。

答案：短路开路10、发电机三相定子绕组，一般都为星形连接，这主要是为了消除＿＿＿＿。

答案：三次谐波11、运行中的变压器＿＿＿＿与＿＿＿＿不得同时停用。

答案：瓦斯保护；差动保护一、电动机过电流保护与负荷保护有何区别？一般大型电动机都装有过电流保护，其作用是：当电动机发生短路时即将出现过电流，使过电流继电器动作，使开关跳闸，不使电动机在故障中损坏。

一般整流值要超过电动机启动电流值。

其值约是额定电流的5~8倍。

电动机过负荷保护是：当电动机所带负荷超过了电动机所承受的能力时，温升增大，电动机的电流超过额定值。

这时，过负荷保护装置在一定时间内发出信号，需要运行人员及时处理，或降低机械负荷。

电力系统自动装置原理复习思考题完整版《电力系统自动控制装置原理》复习思考题考试题型：选择、名词解释、简答题、计算题负荷的调节效应：当频率下降时，负荷吸取的有功功率随着下降；当频率升高时，负荷吸取的有功功率随着增高。

这种负荷有功功率随频率变化的现象，称为负荷调节效应。

频率调差系数：单位发电机有功功率的变化引起的频率增量即为频率调差系数。

电压调整：调节电力系统的电压，使其变化不超过规定的允许范围，以保证电力系统的稳定水平及各种电力设备和电器的安全、经济运行。

电力系统：由发电、输电、变电、配电和用电等环节组成的电能生产与消费系统。

1电力系统频率二次调整有哪几种可以实现无差调节？答：①主导发电机法、②积差调频法、③分区调频法。

2、自动发电控制系统的基本任务？答：主要任务：①使全系统发电机输出功率与总负荷功率匹配；②保持系统频率为额定值；③控制区域联络线的交换功率与计划值相等；④在区域网内各发电厂之间进行负荷的经济分配。

3、简述发电机调节的类型及特点。

电力系统调度的主要任务。

答：发电机调节的类型及特点：①＞0为正调差系数，其调节特性下倾，即发电机端电压随无功电流增大而降低；②＜0为负调差系数，其调节特性上翘，发电机端电压随无功电流增大而上升；③=0称为无差特性，这时发电机端电压恒为定值。

电力系统调度的主要任务：③ 保证供电质量的优良；②保证系统运行的经济性；③保证较高的安全水平；④保证提供强有力的事故处理措施。

4、强行励磁的基本作用是什么？答：强行励磁的基本作用是：①有利于电力系统的稳定运行；②有助于继电保护的正确动作；③有助于缩短电力系统短路故障切除后母线电压的恢复时间；④并有助于用户电动机的自起动过程。

同步发电机并列的理想条件是什么？答：理想条件：频率相等、电压幅值相等、相角差为零；即（f G=f x、U G=U X、ee=0 ）。

简述同步发电机组并列时遵循的原则。

答：①并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过1~2倍的额定电流。

选择题1. 同步发电机并列时脉动电压周期为20s ，则滑差角频率允许值ωsy 为（ A )。

A 、0。

1％ B 、0.2% C 、0.26% D 、0。

52％2. 同步发电机机端电压与电网电压的差值的波形是（ D ）.A 、三角波B 、正弦波C 、方波D 、正弦脉动波 3. 下图四个脉动电压波形，最适合并列条件的是（ A ）.4. 同步发电机励磁系统由( A ）组成.A 、励磁调节器、励磁功率单元B 、同步发电机、励磁调节器C 、同步发电机、励磁功率单元D 、同步发电机、励磁调节器、励磁系统5. 同步发电机并列方式包括两种,即（ B ）。

A 、 半自动准同期并列和手动准同期并B 、准同期并列和自同期并列C 全自动准同期并列和手动准同期并列D 、全自动准同期并列和半自动准同期并列6. 在电力系统通信中，由主站轮流询问各RTU ，RTU 接到询问后回答的方式属于( D ）.A 、主动式通信规约B 、被动式通信规约C 、循环式通信规约D 、问答式通信规约 7. 下列同步发电机励磁系统可以实现无刷励磁的是（ A )。

A 、交流励磁系统B 、直流励磁系统C 、静止励磁系统D 、自并励系统8. 某同步发电机的额定有功出力为100MW ，系统频率下降0。

5Hz 时，其有功功率增量为20MW ，那么该机组调差系数的标么值R ＊为（ C ).A 、20B 、-20C 、0.05D 、—0。

059. 下列关于AGC 和EDC 的频率调整功能描述正确的是( D ）。

A 、AGC 属于频率一次调整，EDC 属于频率二次调整。

B 、AGC 属于频率一次调整，EDC 属于频率三次调整。

C 、AGC 属于频率二次调整,EDC 属于频率一次调整.D 、AGC 属于频率二次调整,EDC 属于频率三次调整。

10. 在互联电力系统中进行频率和有功功率控制时一般均采用( D ）。

A 、有差调频法B 、主导发电机法C 、积差调频法D 、分区调频法 11. 电力系统的稳定性问题分为两类，即（ B )。

习题四：电力系统准同期装置判断题：1、脉动电压的幅值是恒定不变的。

（）2、利用脉动电压能检测准同步并列条件。

（）3、电站里装设了自动准同步装置后，可不必再设手动准同步装置。

（）4、为防止发电机在准同步并列时可能失去同步，因此并列时，频率不应超过0.1~0.25Hz。

（）5、导前时间式自动准同步装置和导前相角式自动准同步装置在原理上都能保证准同步并列条件。

（）6、当发电机电压与系统侧电压间频差很小时，将出现同步不同相的现象，为加快并列过称，应自动发减速脉冲。

（）7、为使发电机并列时不产生过大的冲击电流，应在功角接近于 0°时将断路器主触头接通，通常控制功角不大于20°时就认为符合要求了。

（）8、为防止非同步并列，应装设同步装置及非同步闭锁回路。

（）9、恒定导前相角式自动准同步装置在原理上能保证并列断路器主触头闭合时两侧电压相角差δ=0．。

（）10、恒定导前时间式自动准同步装置在原理上能保证并列断路器主触头闭合时两侧电压相角差δ=0．。

（）11、自动准同步装置利用比较导前相角脉冲和导前时间脉冲发出的先后次序与检查线性整步电压微分电压大小都能检查滑差。

（）12、自动准同步装置调速脉冲应作用于机组调速器，其宽度应与机组调速器特性配合。

（）13、不论手动或自动准同步，都应考虑合闸脉冲在待并系统电压与运行系统电压重合之前一个适当的时间发出。

（）14、自动准同步装置检查待并发电机是否满足同步条件，一般可以利用整步电压来实现。

（）15、电站里装设了手动准同步装置后，可不必装设自动准同步装置。

（）16、ZZQ-5 自动调频电路在相同的单位时间里，增减速继电器动作次数与频差成正比。

（）17、ZZQ-5 导前相角电路，导前相角增大一倍则将可能发生非同步合闸。

（）18、ZZQ-5 装置自动调压电路，在相同的单位时间里，增减压继电器动作次数与压差成正比。

（）19、ZZQ-5 装置自动调频电路，接入装置的待并发电机电压极性接反，将发生需增速时而发减速脉冲，需减速时而发增速脉冲。

第二节

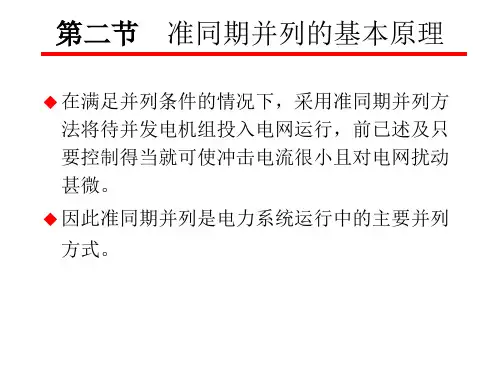

准同期并列的基本原理

合闸信号控制单元的控制原则是当频率和电压满足 并列条件的情况下，在 U G 与 U x 要重合之前发出合闸信 号。在两电压相量重合之前的信号称为提前量信号。 1、越前时间 t YJ 通常令
t YJ t c t DL
（1-10）
式中 t c ―自动准同期装置的动作时间；
第二节
准同期并列的基本原理
设初始角 1 2 0 ，并应用和差化积公式得：
G x G x t cos t u s 2U G sin 2 2
G x t 为脉动电压的幅值，则 令 U s 2U G sin 2
u x uG
x
( xt 2 )
o
UG

t
Us
2
e
G
(a)
us
o
( G t 1 ) i
t
图 1-5 脉动电压
Ts
(b )
（a）相量图（b）波形图
第二节

准同期并列的基本原理

（二） U G 与 U x 两电压幅值不相等 由图 1-1（b）的相量图，应用三角公式可求得 U s 的值为

第二节
准同期并列的基本原理
自动准同期装置的组成可用图1-8表示，按自动化程度分为：
（1）半自动准同期并列装置
没有频差调节和电压调节功能，只有合闸信号控制单元 待并发电机的频率和电压由运行人员监视和调整 当频率和电压都满足并列条件时，并列装置就会在合适的
时刻发出合闸信号 （2）自动准同期并列装置
ey 2 arcsin
' '' i 'h max X q X x ' 2 1.8 2 E 'q

Us波形图如下：
u
s
u u
x
G
o
u
t
Us
s
2
o
t
TS
(b)
第二节 准同期并列的基本原理
•
•
（二） U G 与 U X 两电压幅值不相等
2
2
此时可求得US的值为： US U X UG - 2UX UG cosS t
当s t 0时，US U G - U X 为两电压幅值差；
当s t 时，US U G U X为两电压幅值和。
条件下，先合并列断路器QF，接着合励磁开关，给转子加励
磁电流，在发电机电势逐步增长的过程中，由电力系统将并
列机组拉入同步运行。
由于自同期并列合闸时发电机尚无励磁，所以在断路器闭
合的瞬间相当于电力系统通过发电机定子绕阻金属性三相短
路，冲击电流较大。
三、自同期并列
2、优点：操作简单，并列迅速，易于实现自动化。
3、并列操作的两种方式
准同期并列（一般采用）
自同期并列（很少采用）
3、并列操作的方式
（1）准同期并列的概念：
发电机在并列合闸前已励磁，当发电机频率、电压相角、电
压大小分别和并列点处系统侧的频率、电压相角、电压大小
接近相等时，将发电机断路器合闸，完成并列操作，这种方
式称为准同期。
KMC
.
UX
K´MC
半自动准同期并列
自动准同期并列
半自动准同期并列
调压：手动
调频：手动
合闸：自动
全自动准同期并列
调压：自动
调频：自动
合闸：自动
第二节
准同期并列的基本原理
三、准同期并列合闸信号的控制

a) 初始状态。
P
b) 过程划分及功率特性。 PmIII
d
c) 新平衡点及不稳定平衡点 P a
0
d) S加，S减 。 e) 判断。
PmII
c
b
0
δ0
δ c.lim
PI
PIII PT
e
PII
δ cr
δ
例：某发电机通过双回路向一无穷大系统输送1.0
的功率。最大输送功率为1.8，一回路发生故障，
最大输送功率下降到0.4；故障切除后，最大输送
=
0.94992 + cosδ1 2.82776 − δ1
试试试求解得 δ1 = 0.954
能够突然增加负荷： ∆P = P1 − P0
= PmIsinδ1 − PO = 40.3MW
第一节 电力系统的频率特性
例3-2 某电力系统总有功负荷为3200MW（包括电 网的有功损耗），系统的频率为50Hz，若
/ Hz )
即频率降低1Hz，系统负荷减少l09.5MW，由此可
知，KL的数值与系统的负荷大小有关。
第一节 电力系统的频率特性
例3-2 某电力系统总有功负荷为4000MW（包括电 网的有功损耗）， K L* = 1 .5 系统的频率为 50Hz，所有发电机满负荷运行，若在故障后缺 少350MW的电源功率，求电力系统频率下降多 少？
T s 的值可以检测待并发电机组与电网间的滑差角速度ω s 的大小，即频率差的大 小。
例 1-1 某发电机采用自动准同期并列方式与系统进行并列，系统的参数已归 算到以发电机额定容量的标么值。一次系统的参数为：发电机交轴次暂态电抗
X
" d
为
0.125；系统 等值 机组 的交 轴次暂 态电 抗与线路电抗为

1第一章　发电机的自动并列第一节　概　述一、并列操作的意义电力系统运行中，任一母线电压瞬时值可表示为)sin(ϕω+=t U um 式中 ——电压幅值U m ——电压的角速度ω ——初相角ϕ 同步发电机组并列时遵循如下的原则：（1）并列断路器合闸时，冲击电流应尽的小，其瞬时最大值一般不超过１～２倍的额定电流。

（2）发电机组并入电网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。

方法两种: 准同期并列（一般采用）、自同期并列。

二、准同期并列待并发电机组加励磁电流，其端电压G ，调节G 的状态参数使之符合并∙U ∙U 列条件。

图1-1准同期并列(a)电路示意；(b)相量图；(c)等值电路x∙)(a xU ∙DL×E ∙xE ∙x)(c21．设发电机电压G 的角速度为，电网电压x 的角速度为，它们∙U ωG ∙U ωx 间的相量差G —x 为s 。

∙U ∙U ∙U 2．要求DL 合闸瞬间的s 应尽可能的小，其最大值应使冲击电流不超过∙U 允许值。

最理想的情况是s 的值为零。

∙U 3．并且希望并列后能顺利进入同步运行状态，对电网无任何扰动。

4．理想条件为G ，x 的三个状态量全部相等。

∙U ∙U ()⎪⎭⎪⎬⎫=====，即相角差为零）（即电压幅值相等）（频率相等03,22,2,,)1(e X G X X G G X G U U f f f f δπωπω这时并列合闸的冲击电流等于零，并且并列后发电机G 与电网立即进入同步运行，不发生任何扰动现象。

5．三个条件很难同时满足。

（一）电压幅值差并列时：①频率=；f G f x ②相角差等于零；δe ③电压幅值不等：则冲击电流最大值为：()''ds''dx G ''maxh X U .X U U .i 552281=-=⋅式中　、——发电机电压、电网电压有效值；U G U x ——发电机直轴次暂态电抗X d "图1-2 准同期条件分析 (a)=0；(b) ≠0δe δe xU)(b ∙s∙G∙3从图1-2（a ）可见，因为与夹角为90º，所以由电压幅值差max ⋅''h i GU 产生的冲击电流主要为无功冲击电流。

第一章一、并列操作的概念一台发电机组在投入电网运行之前，它的电压u G与电网电压u s往往不等，需要对发电机进行一系列适当的操作，使发电机满足一定条件后再投人电网，这系列操作称为并列操作，又称为同期。

二、同步发电机组并列操作时遵循如下的原则:(1)断路器合闸时的冲击电流应尽可能小，其瞬时最大值一般不超过 1~2倍的额定电流。

(2)发电机组并人电网后，应能迅速进人同步运行状态，其暂态过程要短，以减小对电力系统的扰动。

如果并列操作错误，有可能带来如下严重后果:(1) 产生巨大的冲击电流，甚至大于机端短路电流。

(2) 引起系统电压严重下降。

(3)使电力系统发生振荡以致使系统瓦解。

三、什么同期点无论是发电机投入电网还是两个电网互联，最终都是通过某个断路器实现并列操作，这个断路器就称为同期断路器或者同期点。

四、同步发电机的并列操作可分为准同期并列和自同期并列两种。

1.自同期并列自同期并列就是先将励磁绕组经过一个电阻短路，在不加励磁的情况下，原动机带动发电机转子旋转。

当待并发电机转子转速与系统频率接近时，合上同期断路器，紧接着加上励磁，利用原动机的转矩与同步转矩互相作用，将发电机拉入同步。

自同期并列的优点是并列过程中不存在调整发电机电压幅值、相位的问题，并列时间短且操作简单，在系统电压和频率降低的情况下，仍有可能将发电机并入系统。

自同期并列的缺点是发电机未经励磁，并列时会从系统中吸收无功而造成系统电压下降，同时产生很大的冲击电流。

2、准同期并列准同期并列就是发电机在并列合闸前已加励磁，通过调节发电机的转速和励磁，使发电机电压的相位、频率、幅值分别与并列点系统的电压、相位、频率、幅值相接近，然后将闭合同期断路器，完成并列操作。

准同期并列的优点是开列时冲击电流小，不会引起系统电压降低。

准同期并列的缺点是并列操作过程中需要对发电机电压、频率进行调整，并列时间较长且操作复杂，如果合闸时刻不准确，可能造成严重的后果。

计算分析题===================================================1、某发电机采用自动准同期并列方式与系统进行并列，系统的参数为已归算到以发电机额定容量为基准的标么值。

一次系统的参数为：发电机交轴次暂态电抗''q X 为0.128；系统等值机组的交轴次暂态电抗与线路之和为0.22；断路器合闸时间为s t QF 4.0=，它的最大可能误差时间为QF t 的%20±；自动并列装置最大误差时间为s 05.0±；待并发电机允许的冲击电流值为GE h I i 2''max .=。

求允许合闸相角差ey δ、允许滑差sy ω与相应的脉动电压周期。

2、同步发电机等值电路如下，试绘制其矢量图。

3、在某电力系统中，与频率无关的负荷占25%，与频率一次方成比例的负荷占40%，与频率二次方成比例的负荷占15%，与频率三次方成比例的负荷占20%。

当系统频率由50Hz 下降到48Hz 时，系统KL*值为多少？4、某电力系统用户总功率为Pfhe=2500MW ，系统最大功率缺额Pqe=800MW ，负荷调节效应系数KL*=1.8。

自动减负荷装置接入后，期望恢复频率为ffh=48 Hz 。

试计算：5、AB 两电力系统由联络线相连。

已知A 系统Hz MW K GA /800=，Hz MW K LA /50=，MW P LA 100=∆；B 系统Hz MW K Hz MW K LB GB /40,/700==MW P LB 50=∆。

求在下列情况下系统频率的变化量△f 和联络线功率的变化量△P ab 。

（1）两系统所有机组都参加一次调频；（2）A 系统机组参加一次调频，而B 系统机组不参加一次调频；I GX d(1) 残留的频率偏差标幺值Δf fh* (2) 接入减负荷装置的总功率P JH (3) 在图中标出P fhe 及P qe 位置和大小（3）两系统所有机组都不参加一次调频；6、仍按第5题中已知条件，计算下列情况下的频率变化量△f 和联络线上流过的功率△P ab 。

电力系统自动化题库目录第0章电力系统自动装置 (3)1、选择题（单选） (3)2、选择题（多选） (3)3、判断题 (4)4、简答题 (4)第一章同步发电机准同期并列 (6)1、单选 (6)2、多选 (8)3、判断题 (8)4、填空题 (9)5、简答题 (9)6、论述题 (10)7、计算题 (11)第二章同步发电机励磁控制系统及特性分析 (13)1、单选题 (13)2、多选题 (16)3、判断题 (18)4、填空题 (19)5、简答题 (19)6、论述题 (22)7、计算题 (23)第三章电力系统频率及有功功率的自动调节与控制 (25)1、单选 (25)2、多选题 (28)3、判断题 (29)4、填空题 (30)5、简答题 (30)6、计算题 (32)第四章无功功率与电压的调整 (36)1、单选题 (36)2、判断题 (37)第五章电力系统调度自动化 (37)3、判断 (38)4、填空 .............................................................................................. 错误!未定义书签。

6、论述题 .......................................................................................... 错误!未定义书签。

第九章智能电网与智能变电站 .......................................................... 错误!未定义书签。

无法确定： ............................................................................................ 错误!未定义书签。

第0章电力系统自动装置1、选择题（单选）1、在电力系统自动装置设计方法中，进行“多个系统设计方案比较和选择”之前，需要完成的工作是（）A.元器件选择B.装置的组装和调试C.单元电路设计D.明确系统的设计任务和要求答案：D2、在电力系统分析中，主要研究故障后100毫秒内电力系统行为的过程是（）A.电力系统电磁暂态过程B.电力系统长期稳定性过程C.电力系统稳态运行过程D.电力系统小扰动稳定过程答案：A3、单片机采用的总线结构是（）A.哈佛结构B.改进哈佛结构C.冯·诺依曼结构D.改进冯·诺依曼结构答案：C4、电力系统的响应过程中，_______的响应速度最慢（）A.装置响应B.自动化响应C.人员响应D.继电保护响应答案：C2、选择题（多选）1、在下列元器件中，属于无源器件的是（）A.三极管B.电容C.电阻D.二极管答案：ABC2、下列设备的输出信号需要通过模拟量输入回路进入到计算机总线的是（）A.隔离开关的位置信号B.电流互感器二次侧输出信号C.电压互感器二次侧输出信号D.断路器的位置信号答案：BC3、下列CPU芯片的计算机总线结构属于冯.诺依曼结构的是（）A.PIC16FB.MSP430C.AT89C51D.TMS320C5416答案：BC3、判断题4、在自动装置的算法设计中，提高算法的运算速度和提高算法的运算精度是可以同时满足的。
