发电机自动准同期并列不成功原因的初步分析详细版

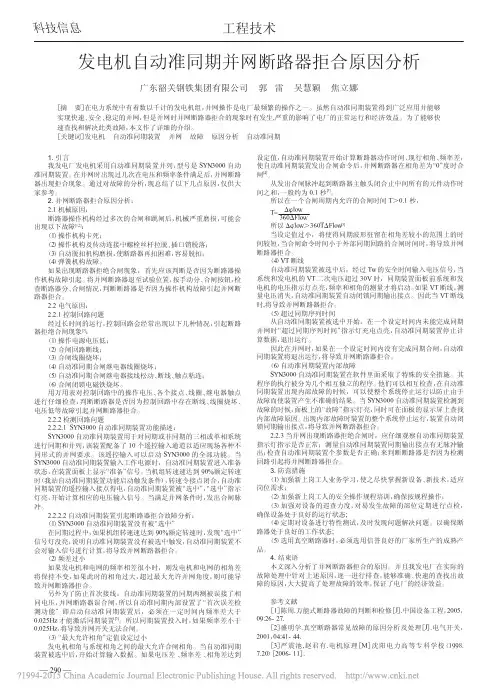

科技信息1.引言我发电厂发电机采用自动准同期装置并列，型号是SYN3000自动准同期装置。

在并网时出现过几次在电压和频率条件满足后，并网断路器出现拒合现象。

通过对故障的分析，现总结了以下几点原因，仅供大家参考。

2.并网断路器拒合原因分析：2.1机械原因：断路器操作机构经过多次的合闸和跳闸后，机械严重磨损，可能会出现以下故障[1,2]：（1）操作机构卡死；（2）操作机构及传动连接中螺栓丝杆拉脱、插口销脱落；（3）自动脱扣机构磨损，使断路器再扣困难，容易脱扣；（4）弹簧机构故障。

如果出现断路器拒绝合闸现象，首先应该判断是否因为断路器操作机构故障引起。

将并网断路器退至试验位置，按手动分、合闸按钮，检查断路器分、合闸情况，判断断路器是否因为操作机构故障引起并网断路器拒合。

2.2电气原因：2.2.1控制回路问题经过长时间的运行，控制回路会经常出现以下几种情况，引起断路器拒绝合闸现象[3]：（1）操作电源电压低；（2）合闸回路断线；（3）合闸线圈烧坏；（4）自动准同期合闸继电器线圈烧坏；（5）自动准同期合闸继电器接线松动、断线、触点粘连；（6）合闸闭锁电磁铁烧坏。

用万用表对控制回路中的操作电压、各个接点、线圈、继电器触点进行仔细检查，判断断路器是否因为控制回路中存在断线、线圈烧坏、电压低等故障引起并网断路器拒合。

2.2.2检测回路问题2.2.2.1SYN3000自动准同期装置功能描述：SYN3000自动准同期装置用于对同期或非同期的三相或单相系统进行同期和并列，该装置配备了10个遥控输入通道以适应现场各种不同形式的并网要求。

该遥控输入可以启动SYN3000的全部功能。

当SYN3000自动准同期装置输入工作电源时，自动准同期装置进入准备状态，在装置面板上显示“准备”信号。

当机组转速速达到90%额定转速时（我站自动准同期装置功能启动触发条件），转速令接点闭合，自动准同期装置的遥控输入接点得电，自动准同期装置被“选中”，“选中”指示灯亮，开始计算相应的电压输入信号。

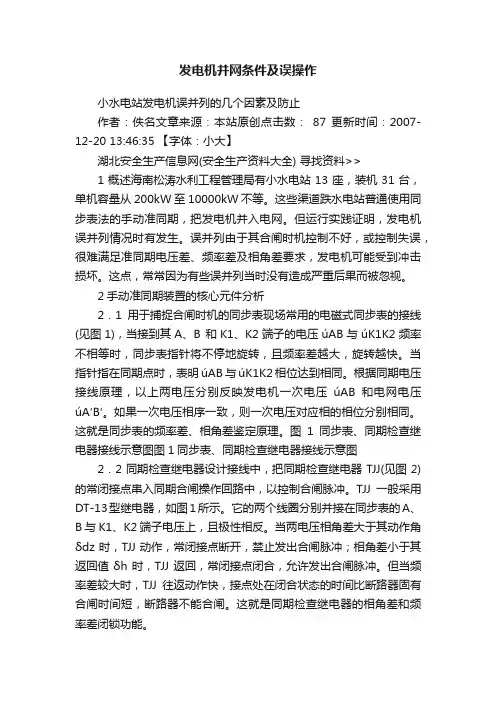

发电机并网条件及误操作小水电站发电机误并列的几个因素及防止作者：佚名文章来源：本站原创点击数：87 更新时间：2007-12-20 13:46:35 【字体：小大】湖北安全生产信息网(安全生产资料大全) 寻找资料>>1概述海南松涛水利工程管理局有小水电站13座，装机31台，单机容量从200kW至10000kW 不等。

这些渠道跌水电站普通使用同步表法的手动准同期，把发电机并入电网。

但运行实践证明，发电机误并列情况时有发生。

误并列由于其合闸时机控制不好，或控制失误，很难满足准同期电压差、频率差及相角差要求，发电机可能受到冲击损坏。

这点，常常因为有些误并列当时没有造成严重后果而被忽视。

2手动准同期装置的核心元件分析2．1用于捕捉合闸时机的同步表现场常用的电磁式同步表的接线(见图1)，当接到其A、B 和K1、K2端子的电压úAB与úK1K2频率不相等时，同步表指针将不停地旋转，且频率差越大，旋转越快。

当指针指在同期点时，表明úAB与úK1K2相位达到相同。

根据同期电压接线原理，以上两电压分别反映发电机一次电压úAB和电网电压úA′B′。

如果一次电压相序一致，则一次电压对应相的相位分别相同。

这就是同步表的频率差、相角差鉴定原理。

图1同步表、同期检查继电器接线示意图图1同步表、同期检查继电器接线示意图2．2同期检查继电器设计接线中，把同期检查继电器TJJ(见图2)的常闭接点串入同期合闸操作回路中，以控制合闸脉冲。

TJJ一般采用DT-13型继电器，如图1所示。

它的两个线圈分别并接在同步表的A、B与K1、K2端子电压上，且极性相反。

当两电压相角差大于其动作角δdz时，TJJ动作，常闭接点断开，禁止发出合闸脉冲；相角差小于其返回值δh时，TJJ返回，常闭接点闭合，允许发出合闸脉冲。

但当频率差较大时，TJJ往返动作快，接点处在闭合状态的时间比断路器固有合闸时间短，断路器不能合闸。

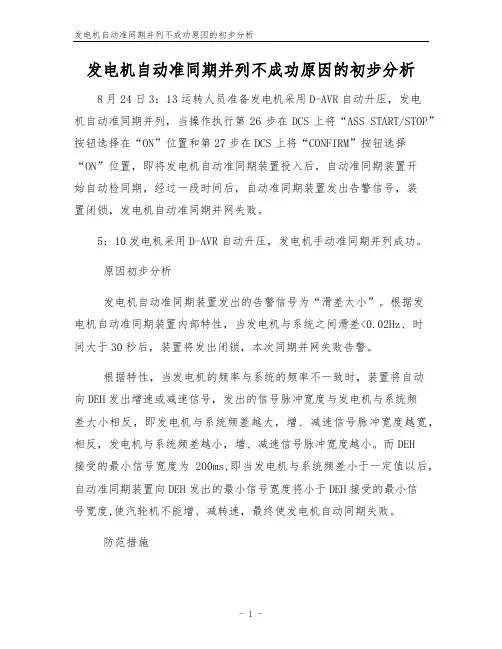

发电机自动准同期并列不成功原因的初步分析8月24日3：13运转人员准备发电机采用D-AVR自动升压，发电机自动准同期并列，当操作执行第26步在DCS上将“ASS START/STOP”按钮选择在“ON”位置和第27步在DCS上将“CONFIRM”按钮选择“ON”位置，即将发电机自动准同期装置投入后，自动准同期装置开始自动检同期，经过一段时间后，自动准同期装置发出告警信号，装置闭锁，发电机自动准同期并网失败。

5：10发电机采用D-AVR自动升压，发电机手动准同期并列成功。

原因初步分析发电机自动准同期装置发出的告警信号为“滑差太小”。

根据发电机自动准同期装置内部特性，当发电机与系统之间滑差<0.02Hz、时间大于30秒后，装置将发出闭锁，本次同期并网失败告警。

根据特性，当发电机的频率与系统的频率不一致时，装置将自动向DEH发出增速或减速信号，发出的信号脉冲宽度与发电机与系统频差大小相反，即发电机与系统频差越大，增、减速信号脉冲宽度越宽，相反，发电机与系统频差越小，增、减速信号脉冲宽度越小。

而DEH接受的最小信号宽度为200ms,即当发电机与系统频差小于一定值以后，自动准同期装置向DEH发出的最小信号宽度将小于DEH接受的最小信号宽度,使汽轮机不能增、减转速，最终使发电机自动同期失败。

防范措施发电机并列前，使发电机的频率/转速稍高于系统的频率/转速，使发电机与系统之间的滑差大于0.02Hz（1.2rpm），以保证自动同期装置对DEH的正常调节。

减小DEH的最小脉冲信号接受宽度，或增加自动同期装置向DEH 发出的最小增速或减速信号脉冲宽度。

(9月2日自动同期装置厂家已将DEH脉冲增加至220ms)（9月5日发电机自动同期并网良好）以上分析仅是对本次发电机自动准同期并网失败情况的分析，由于发电机总启动期间未对发电机自动准同期、发电机程序并网回路进行假并列试验，建议接机之前找一合适机会对上述回路进行试验。

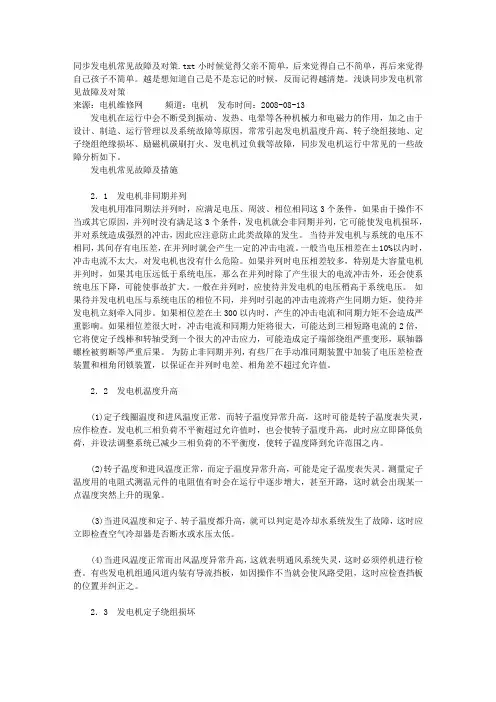

同步发电机常见故障及对策.txt小时候觉得父亲不简单，后来觉得自己不简单，再后来觉得自己孩子不简单。

越是想知道自己是不是忘记的时候，反而记得越清楚。

浅谈同步发电机常见故障及对策来源：电机维修网频道：电机发布时间：2008-08-13发电机在运行中会不断受到振动、发热、电晕等各种机械力和电磁力的作用，加之由于设计、制造、运行管理以及系统故障等原因，常常引起发电机温度升高、转子绕组接地、定子绕组绝缘损坏、励磁机碳刷打火、发电机过负载等故障，同步发电机运行中常见的一些故障分析如下。

发电机常见故障及措施2．1 发电机非同期并列发电机用准同期法并列时，应满足电压、周波、相位相同这3个条件，如果由于操作不当或其它原因，并列时没有满足这3个条件，发电机就会非同期并列，它可能使发电机损坏，并对系统造成强烈的冲击，因此应注意防止此类故障的发生。

当待并发电机与系统的电压不相同，其间存有电压差，在并列时就会产生一定的冲击电流。

一般当电压相差在±10%以内时，冲击电流不太大，对发电机也没有什么危险。

如果并列时电压相差较多，特别是大容量电机并列时，如果其电压远低于系统电压，那么在并列时除了产生很大的电流冲击外，还会使系统电压下降，可能使事故扩大。

一般在并列时，应使待并发电机的电压稍高于系统电压。

如果待并发电机电压与系统电压的相位不同，并列时引起的冲击电流将产生同期力矩，使待并发电机立刻牵入同步。

如果相位差在土300以内时，产生的冲击电流和同期力矩不会造成严重影响。

如果相位差很大时，冲击电流和同期力矩将很大，可能达到三相短路电流的2倍，它将使定子线棒和转轴受到一个很大的冲击应力，可能造成定子端部绕组严重变形，联轴器螺栓被剪断等严重后果。

为防止非同期并列，有些厂在手动准同期装置中加装了电压差检查装置和相角闭锁装置，以保证在并列时电差、相角差不超过允许值。

2．2 发电机温度升高(1)定子线圈温度和进风温度正常，而转子温度异常升高，这时可能是转子温度表失灵，应作检查。

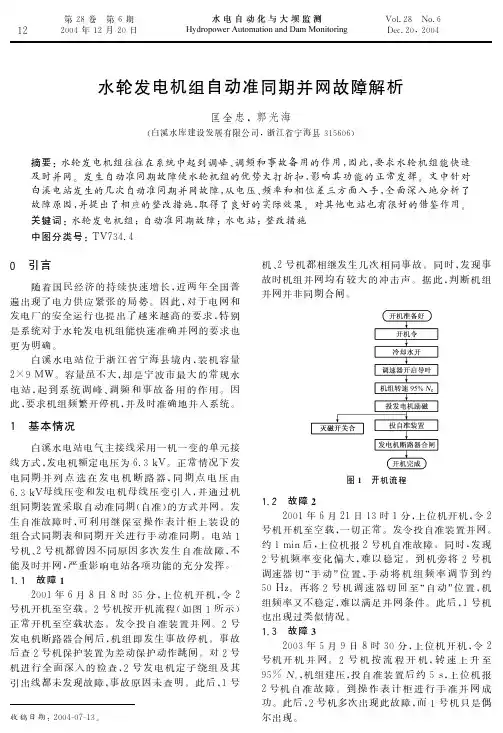

水轮发电机组自动准同期并网故障解析匡全忠!郭光海(白溪水库建设发展有限公司9浙江省宁海县315606)摘要!水轮发电机组往往在系统中起到调峰\调频和事故备用的作用9因此9要求水轮机组能快速及时并网D 发生自动准同期故障使水轮机组的优势大打折扣9影响其功能的正常发挥D 文中针对白溪电站发生的凡次自动准同期并网故障9从电压\频率和相位差三方面入手9全面深入地分析了故障原因9并提出了相应的整改措施9取得了良好的实际效果D 对其他电站也有很好的借鉴作用D 关键词!水轮发电机组9自动准同期故障9水电站9整改措施中图分类号!T V 734.4收稿日期 2004-07-13D0 引言随着国民经济的持续快速增长9近两年全国普遍出现了电力供应紧张的局势O 因此9对于电网和发电厂的安全运行也提出了越来越高的要求9特别是系统对于水轮发电机组能快速准确并网的要求也更为明确O白溪水电站位于浙江省宁海县境内9装机容量2>9MW O 容量虽不大9却是宁波市最大的常规水电站9起到系统调峰\调频和事故备用的作用O 因此9要求机组频繁开停机9并及时准确地并入系统O1 基本情况白溪水电站电气主接线采用一机一变的单元接线方式9发电机额定电压为6.3k V O 正常情况下发电同期并列点选在发电机断路器9同期点电压由6.3k V 母线压变和发电机母线压变引入9并通过机组同期装置采取自动准同期(自准)的方式并网O 发生自准故障时9可利用继保室操作表计柜上装设的组合式同期表和同期开关进行手动准同期O 电站1号机\2号机都曾因不同原因多次发生自准故障9不能及时并网9严重影响电站各项功能的充分发挥O 1.1 故障12001年6月8日8时35分9上位机开机9令2号机开机至空载O 2号机按开机流程(如图1所示)正常开机至空载状态O 发令投自准装置并网O 2号发电机断路器合闸后9机组即发生事故停机O 事故后查2号机保护装置为差动保护动作跳闸O 对2号机进行全面深入的检查92号发电机定子绕组及其引出线都未发现故障9事故原因未查明O 此后91号机\2号机都相继发生几次相同事故O 同时9发现事故时机组并网均有较大的冲击声O 据此9判断机组并网并非同期合闸O图1 开机流程1.2 故障22001年6月21日13时1分9上位机开机9令2号机开机至空载9一切正常O 发令投自准装置并网O 约1m i n 后9上位机报2号机自准故障O 同时9发现2号机频率变化偏大9难以稳定O 到机旁将2号机调速器切H 手动H 位置9手动将机组频率调节到约50H zO 再将2号机调速器切回至H 自动H 位置9机组频率又不稳定9难以满足并网条件O 此后91号机也出现过类似情况O 1.3 故障32003年5月9日8时30分9上位机开机9令2号机开机并网O 2号机按流程开机9转速上升至95%N e 9机组建压9投自准装置后约5S 9上位机报2号机自准故障O 到操作表计柜进行手准并网成功O 此后92号机多次出现此故障9而1号机只是偶尔出现O21第28卷 第6期2004年12月20日V O L .28 N O .6D e c .20920042故障分析准同期并列的条件是:待并发电机电压与系统电压数值相等;频率相等;在投入发电机断路器瞬间9两侧电压的瞬时相位差为0o由于理想条件难以实现9故只要将电压差~频率差及相位差控制在允许范围内9是不会对发电机造成危害的o因此9导致上述故障不外乎频率~电压及相位差3种原因o下面分别对上述3种故障情况进行分析o2.1故障1事故发生后9查看2号发电机保护动作记录9最后跳闸数据如下o跳闸前电流:A相469A9B相495A9C相410A;跳闸前差动电流:A相185A9B 相0A9C相237A;跳闸前电压:A相5862V9B相5840V9C相5792V;跳闸前负序电流是最大负序电流的14%;跳闸前频率49.98H z;跳闸前有功0.627MW;跳闸前无功-1.336M v a r o同时9查看上位机2号发电机并网前的历史记录92号发电机的频率及机端电压未见异常9基本满足并网条件o由此9初步推断事故原因可能是并网瞬间相位差过大导致机组并网时冲击较大引起差动保护动作o采用自准方式并网时9并网时机把握不够准确将会导致并网瞬间相位差过大o查阅自准装置使用手册和2号发电机自准装置参数表发现9自准装置的合闸脉冲导前时间TD L的默认初始值为400m S o 而2号发电机开关合闸时间出厂试验值和安装测试值分别为69m S和70m S o显然9合闸脉冲导前时间与开关合闸时间相差太大导致2号机并网不同期产生较大冲击o可为什么会导致差动保护动作呢?对2号机差动保护用的电流互感器特性曲线进行测试9发现发电机出线侧电流互感器为测量用的0.5级o当发电机产生较大冲击电流时9差动电流无法躲过整定值9引起保护动作o1号机组的情况与2号机基本相同o将自准装置合闸脉冲导前时间更改为70m S;同时9将发电机出线侧电流互感器更换为保护用的B/B级后9机组未发生过此类故障o2.2故障2此类故障显然是由于机组调速器无法使机组稳定在额定转速运行造成的o而导致调速器伺服电机来回抽动~运行不稳定有多种因素o伺服电机是控制调速器稳定运行的重要部件o 调速器伺服电机的驱动电源来自:①可编程调节器输入的控制电压;②电动集成随动装置的反馈信号o 控制电压由频给~机频及功给等信号经可编程调节器综合输出o机组空载时9频给为定值9功给为09故导致调速器伺服电机来回抽动~不稳定的因素可能是机频和电动集成随动装置的反馈信号o机频信号来自发电机母线调速器电压互感器9输入到可编程调节器测频接口板o空载时9机频只与导叶开度有关o查机频信号无异常情况o电动随动装置的反馈信号是由电动集成阀经反馈电位器输入到伺服电机驱动电源的;电动集成阀阀芯的上下运动带动导向环在反馈电位器上下滑动9将阀芯的位移经电位器反馈给伺服电机的控制回路o查伺服电机驱动电源9反馈电位器与伺服电机的接线松动9且反馈电位器多处存在零点9不能正常反映导叶开度o由以上分析可知9伺服电机来回抽动~调速器开度不稳定是电动集成随动装置的反馈信号失真引起的o空载开度不稳定使机频变化较大9难以稳定;并网时很难捕捉到并网时机9容易引起自准并网失败o 手准并网对机组冲击相对较大o更换1号机和2号机调速器的反馈电位器后9机组空载时能稳定运行在额定转速9为成功并网提供有利条件o2.3故障3据故障统计9发现该故障多发生在2号机9发生时系统电压较低9最低达到5.45k V o同时9投自准初始9自准装置电源投入;调节一段时间后9自准装置失去电源o查看机组P L C梯形图(如图2所示)发现9投自准装置电源前要将机端电压和90%Ue (即5.67k V)进行比较o当机端电压大于5.67k V 时才投自准装置电源o图2投自准装置电源梯形图由此推断该故障的全过程如下:上位机正常开机投励磁9机组建压9达到正常值后开始进行电压比较9当机端电压大于5.67k V时9延时1S投机组自准装置电源o自准装置开始调节机组转速~电压以满足并网条件o因系统电压较低9当低于5.67k V31"调速励磁与辅机控制"匡全忠等水轮发电机组自动准同期并网故障解析时 为满足并网条件 自准装置把机端电压调节至低于5.67k V 后自准装置自身电源失去 无法再进行自准并网 因此上位机报自准故障 但是 为什么在电站运行两年后才出现此故障呢?为什么常发生在2号机呢?这是由于2003年系统出现供电紧张局势 且电站机组开机并网时往往是系统负荷最大的时候 致使并网时系统电压较低 而后者的原因是2号机所在的线路为35k V 且白溪电站处在系统的末梢 2号机所属系统电压通常比1号机低约0.1k V考虑到系统用电紧张 且调节主变分接头比较复杂 故对投自准装置的比较电压值进行调整 由5.67k V 改为5.40k V 调整后机组并网再未发生此类故障 提高了自准并网的可靠性3 结语本文对白溪电站所发生的水轮机组自准故障进行了全面的分析 找出了故障原因 并提出了相应的整改措施 经过实践检验 满足运行要求 大大提高了机组的自准并网可靠性白溪电站所发生的自准并网故障具有相当的普遍性 对于其他电站有一定的借鉴意义 下面就白溪电站发生的3种故障进行总结a .故障1主要原因是自准装置参数设定与发电机开关合闸时间不匹配且差动保护用的电流互感器型号错误 因此 在机组调试和设备出厂时 应该对设备的各项重要参数进行全面的测试比较 以达到设计目的 满足用户的要求b .故障2是调速器反馈电位器接触不好引起的 间题不大 却是麻烦不小 如不及时发现 伺服电机频繁来回抽动 容易烧毁电机3机组空载运行状态不稳定 会引起机组振动~水导摆度增大 因此 应该加强对设备的检查维护 保证设备的各元件能正常运行c .故障3是由于系统电压较低引起的比较少见 同时 也表明在设定各设备参数时要根据实际的需要匡全忠(1976-> 男 助理工程师 从事水电站运行检修管理工作 E -m a i L :k u a n g gz 09＠ 163.c O m (上接第7页>5 卢 强孙元章.电力系统非线性控制.北京:科学出版社 19936 孙郁松.水轮发电机水门非线性控制规律的研究.电力系统自动化 1999 23(23>:33～367 李基成.现代同步发电机励磁系统设计及应用.北京:中国电力出版社 20028 电机工程手册.北京:机械工业出版社 19969 高景德王祥行 李发海.交流电机及其系统的分析.北京:清华大学出版社 199310 陈 缔.同步电机运行基本理论与计算机算法.北京:水利电力出版社 199211 黄家裕岑文辉.同步电机基本理论及其动态行为分析.上海:上海交通大学出版社 198912 谢小荣韩英锋 崔文进 等.多机电力系统中发电机励磁控制设计的数学模型.中国电机工程学报 200221(9>:8～12 2113 沈祖治.水轮机调节系统分析.北京:水利水电出版社 199114 王敬民杨嘉勤 曾 云 等.水轮发电机组综合控制器研究---控制策略设计.云南水力发电 2000 16(4>:78～8115 王敬民杨嘉勤 曾 云 等.水轮发电机组综合控制器研究---理论设计.云南水力发电 2000 16(4>:82～8416 李春文冯元垠.多变量非线性控制的逆系统方法.北京:清华大学出版社 199117 刘 翔李东海 姜学智 等.水轮发电机组的非线性控制器仿真研究.中国电机工程学报 2002 22(1>:91～96陈祖嘉(1979-> 男 硕士研究生 主要研究方向为电力系统及水力电力自动化 E -m a i L :z u ji a -c h e n ＠S O h u .c O m S T U D YO N M U L T I V A R I A B L ET O T A LC O N T R O L L E R O R H Y D R OT U R B I N EG E N E R A T O RS E T S I NI S O L A T E DG R I D SC h e nz u j i a ,z h a n g J i a n gb i n (X i *a nU n i v e r S i r y O fT ec h n O L O g y ,X i *a n710048,C h i n a )A b a c S r a r r i n g W i r hr h ee x c i r a r i O na n dr h e g O v e r n O rO fh yd r Or u r b i ne g e n e r a r O rS e r S ,af r e ra n a L y z i ng rh er r a d i r i O n a L r O r a L a u r O m a r i c g e n e r a r i O n c O n r r O L L e r ,b a S e d O n r h e r h e O r y O f i n v e r S e S y S r e mn O n L i n e a r c O n r r O L ,r h i S p a p e r i n v e S r i g a r e S r h e a p pr O a c h r O r h em u L r i v a r i a b L er O r a Lc O n r r O L L e rf O rh y d r Or u r b i n e g e n e r a r O rS e r Si ni S O L a r e d g r i d S .T h eS i m u L a r i O nr e S u L r Si n d i c a r er h a r ,c O m p a r e dW i r h r h e r r a d i r i O n a L c O n r r O L L e r ,r h e r O r a L c O n r r O L L e rb a S e dO nr h e r h e O r y O f i n v e r S eS y S r e mc a n i m p r O v en O rO n L y r h e S y S r e m *S r r a n S i e n r S r a b i L i r y ,b u r a L S O r h e p r e c i S i O nO f v O L r a g e c O n r r O L .K e y w o d h y d r O r u r b i n e g e n e r a r O r S e r ;e x c i r a r i O n ;g O v e r n O r ;m u L r i v a r i a b L e r O r a L c O n r r O L L e r ;r h e O r y O f i n v e r S e S y S r e mn O n L i n e a r c O n r r O L412004 28(6>水轮发电机组自动准同期并网故障解析作者：匡全忠， 郭光海作者单位：白溪水库建设发展有限公司,浙江省,宁海县,315606刊名：水电自动化与大坝监测英文刊名：HYDROPOWER AUTOMATION AND DAM MONITORING年，卷(期)：2004,28(6)被引用次数：2次1.路玉锋我的并网经验[期刊论文]-农村电工2005(11)2.汪鹏.WANG Peng发电机非同期并网事故分析和改进措施[期刊论文]-湖北电力2008,32(5)3.邢海仙大华电站机组甩负荷试验[期刊论文]-云南水力发电2002,18(3)4.陈贤明.王伟.吕宏水.刘国华.王彤水轮发电机起励仿真研究[会议论文]-20065.徐立群.Xu Li-qun一种用于水轮机组甩负荷水锤防护的装置措施[期刊论文]-云南水力发电2005,21(1)6.李晓忠.苑国栋.范焕杰发电机同期试验造成机组跳闸原因分析及处理[会议论文]-20097.梁力元.戈宝军.牛志雷1000MW水轮发电机运行特性的分析[会议论文]-20108.杨海.吴爱兵.董丽娜关于水电站机组甩负荷的几点分析[期刊论文]-水利科技与经济2008,14(12)9.刘卫亚缩短甩负荷后水轮机调速器调节时间[会议论文]-200010.潘淑改.郭伟震.张宏杰.陈磊.张炳月小浪底西沟电站机组带主变零起升压浅析[会议论文]-20091.匡全忠励磁系统改造过程中存在问题的分析[期刊论文]-水电自动化与大坝监测 2009(2)2.徐庆芳十三陵蓄能电厂机组并网不成功原因分析和解决方案[期刊论文]-水电自动化与大坝监测 2007(3)本文链接：/Periodical_dbgcytgcs200406004.aspx。

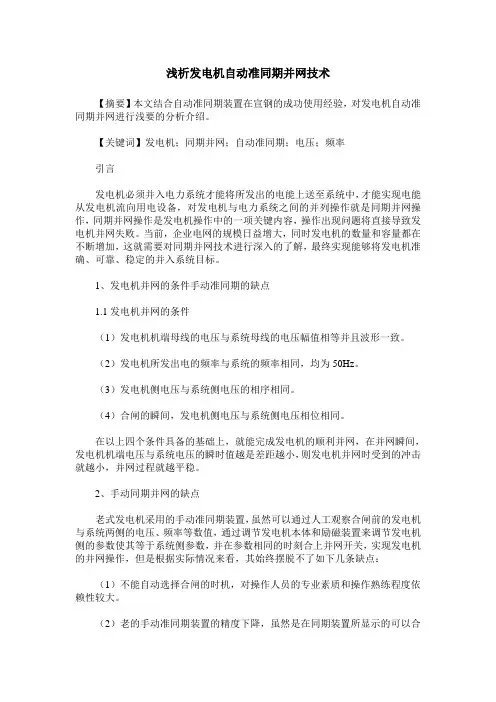

浅析发电机自动准同期并网技术【摘要】本文结合自动准同期装置在宣钢的成功使用经验，对发电机自动准同期并网进行浅要的分析介绍。

【关键词】发电机；同期并网；自动准同期；电压；频率引言发电机必须并入电力系统才能将所发出的电能上送至系统中，才能实现电能从发电机流向用电设备，对发电机与电力系统之间的并列操作就是同期并网操作，同期并网操作是发电机操作中的一项关键内容，操作出现问题将直接导致发电机并网失败。

当前，企业电网的规模日益增大，同时发电机的数量和容量都在不断增加，这就需要对同期并网技术进行深入的了解，最终实现能够将发电机准确、可靠、稳定的并入系统目标。

1、发电机并网的条件手动准同期的缺点1.1发电机并网的条件（1）发电机机端母线的电压与系统母线的电压幅值相等并且波形一致。

（2）发电机所发出电的频率与系统的频率相同，均为50Hz。

（3）发电机侧电压与系统侧电压的相序相同。

（4）合闸的瞬间，发电机侧电压与系统侧电压相位相同。

在以上四个条件具备的基础上，就能完成发电机的顺利并网，在并网瞬间，发电机机端电压与系统电压的瞬时值越是差距越小，则发电机并网时受到的冲击就越小，并网过程就越平稳。

2、手动同期并网的缺点老式发电机采用的手动准同期装置，虽然可以通过人工观察合闸前的发电机与系统两侧的电压、频率等数值，通过调节发电机本体和励磁装置来调节发电机侧的参数使其等于系统侧参数，并在参数相同的时刻合上并网开关，实现发电机的并网操作，但是根据实际情况来看，其始终摆脱不了如下几条缺点：（1）不能自动选择合闸的时机，对操作人员的专业素质和操作熟练程度依赖性较大。

（2）老的手动准同期装置的精度下降，虽然是在同期装置所显示的可以合闸的区间进行合闸并网工作，但是往往由于操作的延时和装置的细小误差而使实际合闸过程并不满足发电机并网的条件，这种状况就造成了非同期并网。

（3）过程完全需要人工进行干预，不能实现自动调节。

3、微机自动准同期装置的结构我厂选用的微机自动准同期装置属于越前时间恒定的自动并列装置，这种并列装置对发电机侧和系统侧的电压频率进行检测，当在设定的越前时刻检测到两侧的电压差和频率差均在设定的允许范围之内，则迅速启动合闸逻辑并输出合闸信号驱动断路器合闸，实现发电机的并网，这样能够最大程度上保证在经过了断路器固有的合闸延时之后，两侧电压与频率的差值仍然处于最小的范围。

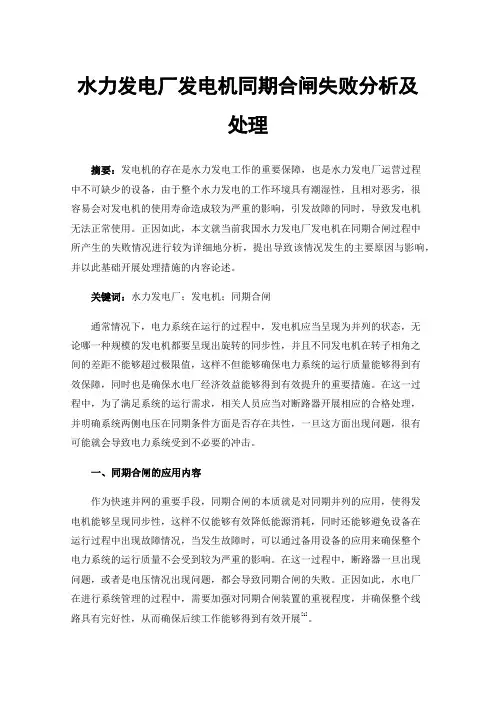

水力发电厂发电机同期合闸失败分析及处理摘要：发电机的存在是水力发电工作的重要保障，也是水力发电厂运营过程中不可缺少的设备，由于整个水力发电的工作环境具有潮湿性，且相对恶劣，很容易会对发电机的使用寿命造成较为严重的影响，引发故障的同时，导致发电机无法正常使用。

正因如此，本文就当前我国水力发电厂发电机在同期合闸过程中所产生的失败情况进行较为详细地分析，提出导致该情况发生的主要原因与影响，并以此基础开展处理措施的内容论述。

关键词：水力发电厂；发电机；同期合闸通常情况下，电力系统在运行的过程中，发电机应当呈现为并列的状态，无论哪一种规模的发电机都要呈现出旋转的同步性，并且不同发电机在转子相角之间的差距不能够超过极限值，这样不但能够确保电力系统的运行质量能够得到有效保障，同时也是确保水电厂经济效益能够得到有效提升的重要措施。

在这一过程中，为了满足系统的运行需求，相关人员应当对断路器开展相应的合格处理，并明确系统两侧电压在同期条件方面是否存在共性，一旦这方面出现问题，很有可能就会导致电力系统受到不必要的冲击。

一、同期合闸的应用内容作为快速并网的重要手段，同期合闸的本质就是对同期并列的应用，使得发电机能够呈现同步性，这样不仅能够有效降低能源消耗，同时还能够避免设备在运行过程中出现故障情况，当发生故障时，可以通过备用设备的应用来确保整个电力系统的运行质量不会受到较为严重的影响。

在这一过程中，断路器一旦出现问题，或者是电压情况出现问题，都会导致同期合闸的失败。

正因如此，水电厂在进行系统管理的过程中，需要加强对同期合闸装置的重视程度，并确保整个线路具有完好性，从而确保后续工作能够得到有效开展[1]。

在这一过程中，为了确保发电机在进行同期合闸的过程中，自身所承受的冲击力相对较小，需要达到相应的条件与标准：（1）无论是系统的电压还是发电机两端的电压都要具有相近性，在额定电压方面需要处于5到10的百分比区间内，同时额定电压也要控制在20千瓦，这样能够确保后续工作顺利开展；（2）相角差是无法避免的，在进行发电机管理的过程中，应当明确并列状态下的发电机所具备的电压与系统电压不能够超过10％的相角差。

发电机自动准同期装置并列参数分析摘要：本文首先对同步发电机的并列运行相关内容进行基本阐述，然后分析发电机自动准同期装置并列相关参数，旨在促进我国电力企业发展提供参考和借鉴。

关键词：发电机；自动准同期装置；并列参数；分析研究1引言发电机在对用电设备进行电能输送时，需要借助电力系统。

同期并列技术就是将发电机与电力系统进行并列操作，帮助减少发电机并网过程中出现故障的概率。

随着我国经济社会和科学技术的不断发展，电力企业电网规模也不断扩大，发电机和数量和性能也在不断提高。

因此，加强对发电机自动准同期装置并列技术和相关参数进行不断研究和分析变得更加重要。

2 同步发电机并列运行同步发电机并列运行是指电力企业的同步发电机和电力系统根据一定的条件和规则并列运行。

这种运行情况能够帮助增大供电系统的稳定性，提高供电效果和质量，并使电力负荷的分配更加合理，从而综合性的提高企业的电力运行经济效益。

具体的并列运行发电机如下图1所示：根据运行的不同需要，并列操作是同步发电机的运行操作和电力系统解列这个两部分的共同并列运行操作，也叫同期操作。

图1.电力系统中并列运行的发电机2.1并列操作的要求和条件为了使得同步发电机的运行效果更加优异，减少故障的发生，发电机在投入的瞬间冲击电流需要根据实际情况达到最小，保证其最大数值在额定电流的2倍以下。

同时，在发电机进行并列运行时，需要控制波动效果在最小范围内，保证运行状态的稳定性。

3 相关自动准同期装置参数分析3.1基本原理影响自动准同期运行的因素有许多，其中频率差因素和相角差因素是一对相互影响且相对矛盾的因素。

当两个系统中的原有相位差为Δa≠0时，若需要满足频率要素相等，则Δa恒定，且不可能Δa=0。

当Δf =fg－fS≠0时, 即存在频率差时，Δa才会出现等于0的机会。

根据运行实际情况，与相位差相比，电压差和频率差对于整体电力运行系统和电力设备的影响更加微小，并且其电压和频率能够通过调整和控制较为简单的满足运行要求。

三个发电机组,其中两个不能并车的原因-回复三个发电机组，其中两个不能并车的原因引言：在电力发电领域，能够并车的发电机组可以产生更高的电能输出，提高供电的稳定性和可靠性。

然而，有时两个发电机组无法同时并车运行。

本文将分析三个发电机组中为什么有两个发电机组不能同时并车的原因，其中包括电网入侵角度、电流相位差和系统频率偏差。

一、电网入侵角度：当两个发电机组无法并车时，一个常见的原因是电网入侵角度（Grid Angle）过大。

电网入侵角度是指电网电压和电流之间的相位差。

正常情况下，电网入侵角度应保持在一定的范围内，以确保电网的稳定运行。

当有两个发电机组试图并车时，它们必须与电网同步运行。

如果电网入侵角度过大，两个发电机组的运行速度将无法与电网同步。

这样可能会导致电网和发电机组之间出现不稳定的相互作用，甚至会引发电网的不稳定运行。

因此，为了确保电网的稳定性，两个发电机组不能在电网入侵角度过大的情况下并车。

二、电流相位差：除了电网入侵角度外，电流相位差也是两个发电机组无法并车的另一个原因。

电流相位差指的是两个电流波形之间的相位差。

在正常情况下，两个发电机组的电流波形应该是同相位的，以确保它们能够平稳地并入电网。

然而，当两个发电机组的电流相位差过大时，会导致电流之间的相互干扰和不稳定性。

这可能导致电网和发电机组之间的电流波动，甚至可能损坏发电机组的设备。

因此，为了保证电力系统的稳定运行，当两个发电机组的电流相位差过大时，它们不能同时并车。

三、系统频率偏差：此外，系统频率偏差也是两个发电机组不能同时并车的原因之一。

系统频率是指电力系统中电压和电流的周期性变化。

在正常情况下，电力系统的频率应保持稳定。

当有两个发电机组试图并车时，它们的频率必须与电力系统的频率相匹配。

如果两个发电机组的频率偏差过大，它们的运行速度将无法与电网同步，可能会导致电力系统的频率不稳定。

这可能会对供电系统产生严重影响，甚至导致电力设备失效。

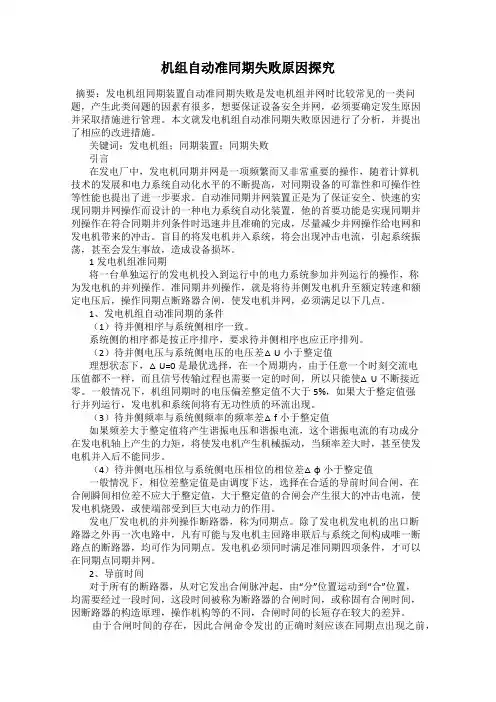

机组自动准同期失败原因探究摘要：发电机组同期装置自动准同期失败是发电机组并网时比较常见的一类问题，产生此类问题的因素有很多，想要保证设备安全并网，必须要确定发生原因并采取措施进行管理。

本文就发电机组自动准同期失败原因进行了分析，并提出了相应的改进措施。

关键词：发电机组；同期装置；同期失败引言在发电厂中，发电机同期并网是一项频繁而又非常重要的操作，随着计算机技术的发展和电力系统自动化水平的不断提高，对同期设备的可靠性和可操作性等性能也提出了进一步要求。

自动准同期并网装置正是为了保证安全、快速的实现同期并网操作而设计的一种电力系统自动化装置，他的首要功能是实现同期并列操作在符合同期并列条件时迅速并且准确的完成，尽量减少并网操作给电网和发电机带来的冲击。

盲目的将发电机并入系统，将会出现冲击电流，引起系统振荡，甚至会发生事故，造成设备损坏。

1发电机组准同期将一台单独运行的发电机投入到运行中的电力系统参加并列运行的操作，称为发电机的并列操作。

准同期并列操作，就是将待并侧发电机升至额定转速和额定电压后，操作同期点断路器合闸，使发电机并网，必须满足以下几点。

1、发电机组自动准同期的条件（1）待并侧相序与系统侧相序一致。

系统侧的相序都是按正序排序，要求待并侧相序也应正序排列。

（2）待并侧电压与系统侧电压的电压差△U小于整定值理想状态下，△U=0是最优选择，在一个周期内，由于任意一个时刻交流电压值都不一样，而且信号传输过程也需要一定的时间，所以只能使△U不断接近零。

一般情况下，机组同期时的电压偏差整定值不大于5%，如果大于整定值强行并列运行，发电机和系统间将有无功性质的环流出现。

（3）待并侧频率与系统侧频率的频率差△f小于整定值如果频差大于整定值将产生谐振电压和谐振电流，这个谐振电流的有功成分在发电机轴上产生的力矩，将使发电机产生机械振动，当频率差大时，甚至使发电机并入后不能同步。

（4）待并侧电压相位与系统侧电压相位的相位差△φ小于整定值一般情况下，相位差整定值是由调度下达，选择在合适的导前时间合闸，在合闸瞬间相位差不应大于整定值，大于整定值的合闸会产生很大的冲击电流，使发电机烧毁，或使端部受到巨大电动力的作用。

柴油发电机组并联运行是一种重要运行状态。

当船舶电网负荷用电量较大或船舶停靠码头、狭水道航行等特殊情况下，就会启动第二台或更多的柴油发电机组参与发电以满足更大的船舶负荷要求。

2台或2台以上柴油发电机组并联运行的供电品质和可靠运行必须满足相序一致、频率一致和电压一致3个基本前提，其中相序由发电机制造和电缆布置确定，频率和电压则与柴油发电机组的运行参数和运行特性密不可分。

柴油机的稳态调速率和发电机的静态电压调整率是柴油发电机组正常并联运行以及运行品质的决定因素。

柴油发电机组并联运行时，如果出现负荷分配不均和负荷分配不稳等现象，会直接影响电站系统的运行安全，甚至对柴油发电机组本身造成不可逆转的损伤。

柴油发电机组并联运行时有功功率分配不平衡，低负荷时往往会在并联机之间引起有功环流，严重时出现逆功；高负荷时会出现1台柴油发电机组已经满载或过载，而另1台柴油发电机组仍处于轻载状态，机组过载会引起柴油发电机组安全保护装置动作，影响整个电站系统的正常运行，严重时会造成柴油机拉缸等重大伤害。

一、柴油发电机组并联运行时负荷分配超差1、故障描述3台TBD604柴油发电机组修后单机水阻负荷试验，运行参数正常，试验数据如表1所示。

2、故障分析和定位由表1知，3台柴油发电机组单机水阻负荷试验数据无明显异常、机组运行时无异常现象、电压调整率基本一致，稳态调速率1﹟机组和2﹟机组基本一致，3﹟机组的稳态调速率较其他2台机组偏大。

柴油发电机组的转速理论上为设定的恒定转速，从而确保供电时频率稳定以满足设备使用要求，然而机组实际运行中由于负荷不断发生变化，柴油机的实际转速会偏离设定值。

这种随着负荷增大或减小而发生实际转速偏离设定值的关系，称为柴油机的稳态调速率。

稳态调速率允许柴油机转速在一定范围内波动，这种柴油机转速的变化反映在发电机组上就是发电机输出电压频率的变化。

柴油发电机组的稳态调速率不同，即在设定转速相同的情况下，带同样负荷后，不同机组柴油机实际转速下降的幅度不同，发电机电压的频率不同，机组并联运行后频率相同，此时并联柴油发电机组各自承担的负荷不同。

发变组自动准同期并网操作指导书一、操作名称：发变组自动准同期并网发变组自动准同期并网是指将要并网的发电机拖动到接近同步转速，投入发电机励磁，检查发电机升压至额定电压，检查自动准同期装置完好，投入同期装置，由装置自动微调转速和电压。

在满足同期并列条件后，由同期装置发出合闸命令，同期点断路器合闸，检查并确认同期装置自动退出。

发电机并入电网运行。

二、风险辨识：1.不具备并网条件：不具备并网条件时机组并网会失败。

2.发变组存在报警：开关刀闸信号不正确导致机组出现逻辑闭锁，无法正常并网。

3.保护未按要求投入：机组处于无保护运行状态，如机组并网后故障不能及时跳闸。

4.装置送电后异常：导致有报警信号，无法使发电机正常并网。

三、风险预控：1.严格按操作票顺序执行，检查操作票的完整性。

2.实行升级监护制度，必须有高等级监护人员在场监护。

3.操作完毕检查信号的准确性、检查DCS画面信号的正确性。

4.按要求投入保护压板。

5.并网后立即开启汽轮机调门，升至初负荷运行。

四、操作要点1.汽轮机定速3000r/min2.查励磁灭磁开关柜灭磁开关在断开位置3.合上主变进线母线侧隔离开关4.断开主变进线间隔汇控柜隔离接地开关电机电源控制空开SM2、SM35.合上发变组保护C柜操作电源空开4DK1、4DK26.DCS合上励磁灭磁开关柜灭磁开关7.在DCS打开发变组“励磁控制”窗口点击“励磁建压”按钮（图1）图1励磁系统操作界面图2同期系统操作界面图3 DEH操作界面1.查发电机机端电压自动升至额定电压约22kV2.查发电机机端电压三相电压平衡3.记录发电机空载励磁电压114V空载励磁电流598A4.在DCS打开发变组“同期并网”窗口，点击“同期上电”按钮，5.点击发变组“同期并网”窗口“复归同期”按钮（图2）6.在DEH画面点击发变组“同期投入”按钮（图3）7.在DCS打开发变组“同期并网”窗口点击“启动同期”按钮8.查主变进线断路器2201（2202）同期合闸9.查发电机变压器组系统与系统并列良好10.在DCS打开发变组“同期并网”窗口点击“退出同期”按钮五、操作总结1、发电机启动升压过程中注意事项(1)发电机开始转动后，即认为发电机及其全部设备均已带电。

编号：SM-ZD-98256发电机自动准同期并列不成功原因的初步分析Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改发电机自动准同期并列不成功原因的初步分析简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

8月24日3：13运行人员准备发电机采用D-AVR自动升压，发电机自动准同期并列，当操作执行第26步在DCS 上将“ASS START/STOP”按钮选择在“ON”位置和第27步在DCS上将“CONFIRM”按钮选择“ON”位置，即将发电机自动准同期装置投入后，自动准同期装置开始自动检同期，经过一段时间后，自动准同期装置发出告警信号，装置闭锁，发电机自动准同期并网失败。

5：10发电机采用D-AVR自动升压，发电机手动准同期并列成功。

原因初步分析发电机自动准同期装置发出的告警信号为“滑差太小”。

根据发电机自动准同期装置内部特性，当发电机与系统之间滑差<0.02Hz、时间大于30秒后，装置将发出闭锁，本次同期并网失败告警。

根据特性，当发电机的频率与系统的频率不一致时，装置将自动向DEH发出增速或减速信号，发出的信号脉冲宽度与发电机与系统频差大小相反，即发电机与系统频差越大，增、减速信号脉冲宽度越宽，相反，发电机与系统频差越小，增、减速信号脉冲宽度越小。

小湾电厂机组同期失败原因分析及处理同期装置是在电力系统运行过程中用来完成两个不同系统之间并列运行的装置。

本文主要介绍小湾电厂同期装置的配置及原理，分析小湾电厂4号机组出现同期失败的原因，简述同期失败的解决方法，对水电厂出现类似问题有指导借鉴意义。

标签：同期装置；同期失败；研究1 同期装置原理及作用1.1 同期装置定义同期装置一种在电力系统运行过程中执行并网时使用的指示、监视、控制装置，它可以检测并网点两侧的电网频率、电压幅值、电压相位是否达到条件，以辅助手动并网或实现自动并网。

1.2 同期装置的说明电力系统运行过程中常需要把系统的联络线或联络变压器与电力系统进行并列，这种将小系统通过断路器等开关设备并入大系统的操作称为同期操作。

所谓同期即开关设备两侧电压大小相等、频率相等、相位相同，同期装置的作用是用来判断断路器两侧是否达到同期条件，从而决定能否执行合闸并网的专用装置；一般情况下，变电站对于需要经常并列或解列的断路器装设手动准同期装置，一般采用集中同期方式。

1.3 同期装置的分类准同期并列操作就是将待并发电机升至额定转速和额定电压后，满足以下四项准同期条件时，操作同期点断路器合闸，使发电机并网。

（1）发电机电压相序与系统电压相序相同；（2）发电机电压与并列点系统电压相等；（3）发电机的频率与系统的频率基本相等；（4）合闸瞬间发电机电压相位与系统电压相位相同。

自同期并列操作，就是将发电机升速至额定转速后，在未加励磁的情况下合闸，将发电机并入系统，随即供给励磁电流，由系统将发电机拉入同步。

2 小湾电厂同期装置配置小湾水电厂同期装置分为6套机组出口开关同期装置和3套500kV开关站同期装置，同期方式有手动准同期和自动准同期两种。

每台机组出口开关设有1套自动准同期/手动准同期装置，安装在机旁监控PLC控制A4柜上，装置同期对象为机组出口开关。

500kV开关站每一串设有1套自动准同期/手动准同期装置，分别安装在开关站监控远程同期操作柜A1、A2和A3柜上。

实验报告课程名称： 电力系统分析综合实验 指导老师： 成绩：__________________实验名称：____同步发电机准同期并列实验____实验类型：________________同组学生姓名：__________一．实验目的1、加深理解同步发电机准同期并列原理，掌握准同期并列条件；2、掌握微机准同期控制器及模拟式综合整步表的使用方法；3、熟悉同步发电机准同期并列过程；4、观察、分析有关波形。

二．原理与说明将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。

准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。

根据并列操作自动化程度的不同，又分为：手动准同期、半自动准同期和全自动准同期三种方式。

正弦整步电压是不同频率的两正弦电压之差，其幅值作周期性的正弦规律变化。

它能反映两个待并系统间的同步情况，如频率差、相角差以及电压幅值差。

线性整步电压反映的是不同频率的两方波电压间相角差的变化规律，其波形为三角波。

它能反映两个待并系统间的频率差和相角差，并且不受电压幅值差的影响，因此得到广泛应用。

手动准同期并列，应在正弦整步电压的最低点（同相点）时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应时间或角度。

自动准同期并列，通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闸时间整定。

准同期控制器根据给定的允许压差和频差，不断检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均匀均频控制脉冲。

当所有条件满足时，在整定的越前时刻送出合闸脉冲。

三．实验项目和方法1．机组微机启动和建压(1)在调速装置上检查“模拟调节”电位器指针是否指在0位置，如果不在，则应调到0位置；(2)合上操作台的“电源开关”，在调速装置、励磁调节器、微机准同期控制器上分别确认其“微机正常”灯为闪烁状态，在微机保护装置上确认“装置运行”灯为闪烁状态。

船舶发电机并车失败的原因及并车时应注意的问题船舶发电机并车失败的原因及并车时应注意的问题1．电网参数波动太大：并车时，若负载剧烈变动(例如多台起货机正在工作)，引起电网功率(电流)，频率、电压大幅度波动，就难以使待并发电机电压、频率、相位与电网的电压、频率、相位一致。

因此，当并车合闸时，会产生巨大的冲击电流而使主开关跳闸。

有时由于负载变化太大，各台发电机无法及时合理分配负载，而使逆功率继也器动作，造成并车失败。

因此，应当避免在负载剧烈波动时并车，或者并车时断开剧烈波动的负载，待并车完毕后再接通负载。

2．操作不当，未满足并联运行条件：在粗同步并车中，常误以为采用并车电抗器就可以随意并车。

实际上当相位差大于90度合闸时，此时虽有并车电抗器限制电流，但冲击电流仍可使发电机主开关跳闸。

因此，采用粗同步法并车时，应将待并发电机与电网的频差限制在0．5Hz之内、相位差在90度以内。

实际操作时，最好使待并发电机的频率稍高于电网频率，其电压相位超前电网电压相30度之内合闸。

3．空载并车：电网上原有发电机处于空载状态时，若再并上一台发电机，它们难以稳定工作，电网稍有波动，就会形成逆功率运行，引起跳闸。

另外，从经济的观点来看，也应避免两台发电机空载并联运行。

一般来说，电网上运行的发电机应带50％以上额定负载方可并联另一台发电机。

4．并车装置或均压线不正常：有时可能由于并车装置有故障或均压线接错而使并车失败。

对于新建造或经过大修的发电机，要重新检查相序及均压线的极性是否正确，所有接线端钮是否固紧；对于已经工作一段时期的电站，则应检查并车装置，如电抗器、电抗器接触器、均压线接触器、主开关的主副触头的接触是杏良好。

经过检查，确认完全正常后再并车。

5．未能及时转移负载；对于无自动调频调载装置的船舶电站，发电机并入电网之后，应及时转移负载，否则会因电网波动出现逆功率而跳闸。

接岸电时应注意的事项，当发电机因修船停止运行时，可由岸上电源供电。

一起发电电动机同期并网失败事件的分析及处理[摘要] 绩溪电厂设计水头600m，单机容量300MW，承担华东电网调峰、填谷、调频、调相、事故备用等功能。

同期装置是在电力系统运行过程中用来完成两个不同系统之间并列运行的装置。

本文主要介绍绩溪电厂同期装置的配置及原理，分析绩溪电厂1号机出现同期失败的原因，简述同期失败的解决办法，对抽水蓄能电站出现类似问题有指导借鉴意义。

[关键词]：同期装置；并网；发电电动机1 概述绩溪电厂位于安徽省绩溪县伏岭镇境内，是一座总装机1800MW的大型日调节纯抽水蓄能电站。

该电站设计水头600m，布置6台单机300MW的可逆式水轮发电机组，承担华东电网调峰填谷、调频调相、事故备用等重要功能。

因此研究绩溪电厂1号机出现同期失败的原因，找出同期失败的解决办法，对抽水蓄能电站出现类似问题均有指导借鉴意义。

2 绩溪抽水蓄能电站机组同期现状2.1 首先对文章中出现的专业名词，解释如下（1）发电机并列：将待并发电机与系统连接的断路器闭合，使发电机投入电力系统运行的操作。

（2）同期：水电厂同期一般是指准同期，即调节发电机电压和频率，使发电机与系统的电压差、频差、相角差均在允许的范围内的并列。

（3）同期装置：同期装置的作用是用来判断断路器两侧是否达到同期条件，从而决定能否执行合闸并网的专用装置；它是在电力系统运行过程中执行并网时使用的指示、监视、控制装置，它可以检测并网点两侧的频率、电压幅值、电压相位是否达到条件，以辅助手动并网或实现自动并网。

2.2 绩溪电厂同期装置配置绩溪电站使用的同期装置为南京南瑞集团公司SJ-12D系列双微机同期装置。

每一机组现地控制单元（LCU1～6）配有一套数字式多组定值的自动准同期装置、一套手动准同期装置和一套检非同期装置（自动准同期装置、手动准同期装置、检非同期装置组成一套完整的同期装置）。

2.3 绩溪电厂同期装置原理同期装置是通过调节机组的转速、机端电压，使发电机出口与电网的压差为零、相位差为零、频差为零，从而实现同期合断路器目的的装置。

发电机准同期并列在发电厂的生产过程中，发电机组与系统的并列是一项非常重要的操作。

由于各种原因在并列过程中发生事故的现象时有发生，这种事故对电力生产和电气设备造成的损害是非常严重的，因此有必要对发电机组的并列过程中详细了解，进行认真的分析提高认识。

标签：同期并列;电压差;频率差;相角差2014年6月4日，某厂机组检修后并网，发生非同期并列事故，造成主变损坏，机组延期并网的恶性事故。

事后查明在机组检修过程中，对同期装置进行了校验，恢复措施时，将同期装置待并侧电压线接反。

1、发电机的同期发电机并列方式可分为准同期并列和自同期并列。

准同期并列为待并发电机在并列前已加励磁，通过调节励磁，当发电机的电压、频率、相位与系统的电压、频率、相位接近时，将待并发电机出口断路器合闸，完成并列。

自同期并列即为先将励磁绕组经过一个电阻闭路，在不加励磁的条件下，当待并发电机频率与系统频率接近时，合上发电机断路器，随即加上励磁，利用电机的自整步作用，将发电机拉入同步[1]。

现在一般采用准同期并列，因为准同期并列的优点是发电机冲击电流很小甚至没有，对电力系统几乎无影响，但必须满足准同期并网的条件否则造成非同期并网，在最恶劣条件下非同期并网的冲击电流比机端三相短路电流还大，可达发电机额定电流的20-30倍。

同期并列的条件为发电机电压、频率、相位与系统电压、频率、相位一致。

我公司发电机的并列方式采用准同期并网。

当发电机电压升至额定电压范围时，由于发电机侧与系统侧两侧电压幅值和频率不同，并存在相位差，系统侧和待并侧存在的电压差会随着时间的变化而变化。

在某一时刻电压差为最小值，此时即为同期点，如图1所示。

在图1中，可以看到在同期点前同期点后待并侧与系统侧同相之间均存在着电压差，在同期点进行并网，是最理性的状态，此时并列瞬间的冲击电流，对系统电压几乎没有影响，并列后发电机组与电网立即进入同步运行，不会发生任何扰动。

所以准同期并网的一个要点为能够准确的捕捉同期点，否则极易造成非同期并网。
