避雷器原理
避雷器是一种用来保护电气设备和建筑物免受雷击危害的重要装置。
它能够将
雷电产生的过电压引到地下，从而保护设备和建筑物不受损坏。
那么，避雷器是如何起作用的呢？接下来，我们将详细介绍避雷器的原理。
首先，避雷器是利用放电原理来保护设备和建筑物的。
当雷电产生过电压时，
避雷器会迅速启动，形成一个通路，将过电压引到地下。
这样一来，过电压就不会继续传导到设备和建筑物上，从而保护它们不受损坏。
其次，避雷器的工作原理还与其内部结构有关。
避雷器通常由几个部分组成，
包括放电电极、绝缘子和接地装置。
放电电极是避雷器的核心部件，它能够迅速放电并引导过电压。
而绝缘子则起到了隔离和支撑的作用，确保避雷器能够正常工作。
接地装置则是将过电压引到地下的关键部件，它能够有效地将过电压释放到地下，保护设备和建筑物。
最后，避雷器的原理还与其安装位置有关。
通常情况下，避雷器会安装在设备
或建筑物的高处，这样能够更好地接收雷电产生的过电压。
同时，避雷器的接地装置也需要合理安排，确保过电压能够有效地释放到地下，避免对设备和建筑物造成损害。
综上所述，避雷器的原理包括利用放电原理、内部结构和安装位置等多个方面。
通过这些原理的作用，避雷器能够有效地保护设备和建筑物免受雷击危害。
因此，在设计和使用电气设备和建筑物时，我们都需要考虑避雷器的原理，确保设备和建筑物能够得到有效的保护。

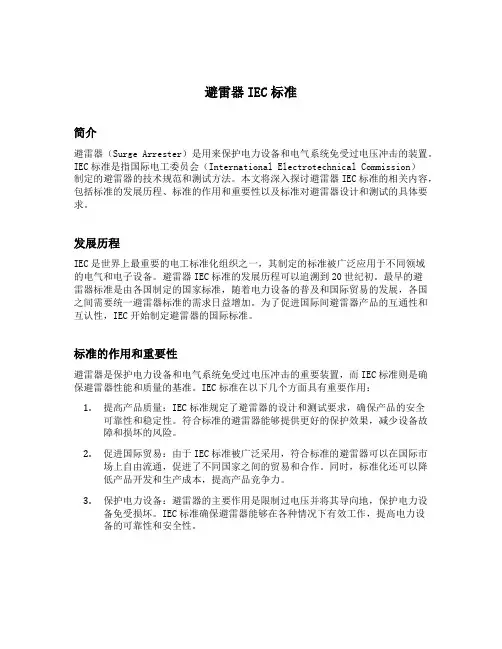

避雷器IEC标准简介避雷器（Surge Arrester）是用来保护电力设备和电气系统免受过电压冲击的装置。
IEC标准是指国际电工委员会（International Electrotechnical Commission）制定的避雷器的技术规范和测试方法。
本文将深入探讨避雷器IEC标准的相关内容，包括标准的发展历程、标准的作用和重要性以及标准对避雷器设计和测试的具体要求。
发展历程IEC是世界上最重要的电工标准化组织之一，其制定的标准被广泛应用于不同领域的电气和电子设备。
避雷器IEC标准的发展历程可以追溯到20世纪初。
最早的避雷器标准是由各国制定的国家标准，随着电力设备的普及和国际贸易的发展，各国之间需要统一避雷器标准的需求日益增加。
为了促进国际间避雷器产品的互通性和互认性，IEC开始制定避雷器的国际标准。
标准的作用和重要性避雷器是保护电力设备和电气系统免受过电压冲击的重要装置，而IEC标准则是确保避雷器性能和质量的基准。
IEC标准在以下几个方面具有重要作用：1.提高产品质量：IEC标准规定了避雷器的设计和测试要求，确保产品的安全可靠性和稳定性。
符合标准的避雷器能够提供更好的保护效果，减少设备故障和损坏的风险。
2.促进国际贸易：由于IEC标准被广泛采用，符合标准的避雷器可以在国际市场上自由流通，促进了不同国家之间的贸易和合作。
同时，标准化还可以降低产品开发和生产成本，提高产品竞争力。
3.保护电力设备：避雷器的主要作用是限制过电压并将其导向地，保护电力设备免受损坏。
IEC标准确保避雷器能够在各种情况下有效工作，提高电力设备的可靠性和安全性。
标准要求IEC标准对避雷器的设计、材料、性能和测试方法做出了详细的规定。
以下是IEC 标准对避雷器的具体要求：1. 设计要求•避雷器的结构应合理，易于安装和维护。
•避雷器应能够承受额定工频电压和过电压的冲击。
•避雷器应具有快速反应和高能量吸收能力。
•避雷器应具有自动恢复功能，能够在过电压消失后自动恢复正常工作状态。
避雷器的工作原理及作用引言概述：避雷器是一种用于保护电力设备和建造物免受雷击伤害的重要设备。
它通过将雷电能量引导到地下，从而减少雷击对设备和建造物的破坏。
本文将详细介绍避雷器的工作原理及其作用，以便更好地理解和应用这一关键设备。
一、避雷器的工作原理1.1 避雷器的基本构造避雷器由导体、绝缘体和电阻器组成。
导体通常是金属材料，如铜或者铝，用于导电和导热。
绝缘体用于隔离导体，防止电流流失。
电阻器用于限制电流的大小，以保护设备免受过大的电流冲击。
1.2 避雷器的工作原理当雷电接近设备或者建造物时，避雷器的导体味吸收雷电能量，并将其引导到地下。
这是通过导体与地下的接地系统连接来实现的。
导体吸收雷电能量后，会产生电流，并通过电阻器消耗掉多余的能量，从而保护设备和建造物免受过大的电流冲击。
1.3 避雷器的可重复使用性避雷器在工作过程中会吸收和释放雷电能量，因此具有可重复使用的特性。
一旦避雷器吸收了雷电能量并将其引导到地下，它就会恢复到初始状态，准备接受下一次雷电冲击。
这种可重复使用的特性使得避雷器成为一种经济高效的保护设备。
二、避雷器的作用2.1 保护电力设备避雷器可以将雷电能量引导到地下，从而保护电力设备免受雷击伤害。
雷电冲击可能导致设备的短路、损坏甚至起火，而避雷器能够将这些危害降至最低，提高设备的可靠性和稳定性。
2.2 保护建造物建造物是雷电冲击的主要目标之一。
避雷器的作用是将雷电能量引导到地下，减少对建造物的破坏。
通过正确安装和使用避雷器，可以有效保护建造物的结构和设备免受雷击伤害。
2.3 保护人身安全雷电对人的危害不可忽视。
避雷器的作用是将雷电能量引导到地下，减少雷电接触人体的可能性。
这样可以保护人身安全，降低雷电对人体的伤害风险。
三、避雷器的分类3.1 金属氧化物避雷器（MOA）金属氧化物避雷器是最常见的一种避雷器。
它由金属氧化物片和电极组成，能够有效吸收和引导雷电能量。
3.2 闪络型避雷器闪络型避雷器是一种通过气体击穿的方式来保护设备和建造物的避雷器。

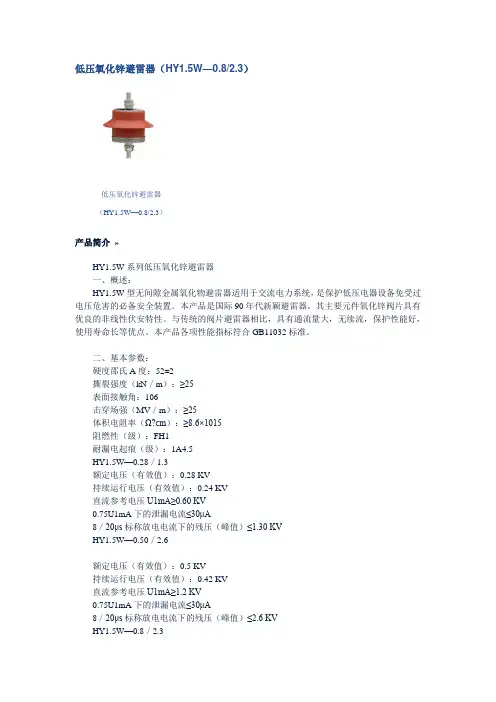

低压氧化锌避雷器（HY1.5W—0.8/2.3）低压氧化锌避雷器（HY1.5W—0.8/2.3）产品简介»HY1.5W系列低压氧化锌避雷器一、概述：HY1.5W型无间隙金属氧化物避雷器适用于交流电力系统，是保护低压电器设备免受过电压危害的必备安全装置。
本产品是国际90年代新颖避雷器。
其主要元件氧化锌阀片具有优良的非线性伏安特性。
与传统的阀片避雷器相比，具有通流量大，无续流，保护性能好，使用寿命长等优点。
本产品各项性能指标符合GB11032标准。
二、基本参数：硬度邵氏A度：52±2撕裂强度（kN／m）：≥25表面接触角：106击穿场强（MV／m）：≥25体积电阻率（Ω?cm）：≥8.6×1015阻燃性（级）：FH1耐漏电起痕（级）：1A4.5HY1.5W—0.28／1.3额定电压（有效值）：0.28 KV持续运行电压（有效值）：0.24 KV直流参考电压U1mA≥0.60 KV0.75U1mA下的泄漏电流≤30μA8／20μs标称放电电流下的残压（峰值）≤1.30 KVHY1.5W—0.50／2.6额定电压（有效值）：0.5 KV持续运行电压（有效值）：0.42 KV直流参考电压U1mA≥1.2 KV0.75U1mA下的泄漏电流≤30μA8／20μs标称放电电流下的残压（峰值）≤2.6 KVHY1.5W—0.8／2.3额定电压（有效值）：0.8 KV持续运行电压（有效值）：0.42 KV直流参考电压U1mA≥1.2 KV0.75U1mA下的泄漏电流≤30μA8／20μs标称放电电流下的残压（峰值）≤2.3 KV三、特点：★优异的保护特性，有效限制雷电过电压和谐振过电压。
★工频耐受能力强、陡波特性好、通流容量大、保护曲线平坦。
★硅橡胶外套耐气候老化、耐电蚀损、耐污秽。
★过电压响应时间短，释放过电压迅速。
我从来就不是一个独立的人，也从没有独立生活过，直到来了加国。
然后发现，有生俱来的独立细胞瞬间苏醒，几乎可以万事不求人，独立自强到令自己刮目相看。
避雷器简介MOV－－金属氧化物非线性电阻；MOA－－交流无间隙金属氧化物避雷器。
1MOV属于功能电子陶瓷中的敏感陶瓷，它的电阻率对外加电场十分敏感，因而可以通过电阻率或电流密度变化来了解加于其上的电场变化情况。
它有高度的非线性，可以在电流密度变化几个数量级的条件下，其电场强度仅变化百分之几，它可以广泛用于过电压的限制。
它有低电压下的高电阻和高电压下的低电阻的特点。
2老化机理：MOV性能的老化主要表现为：泄漏电流增大，击穿电压降低，在冲击电流作用下，伏安特性出现极性现象，这主要由材料成分和瓷体结构决定了上述因素作用的大小；3大电流冲击耐受能力：是指MOV在通过波形4/10μs的冲击大电流后不损坏的能力；4我国配电型避雷器参数如下：型号：HY5WS—12.7/50系统额定电压：10KV避雷器额定电压：12.7KV持续运行电压： 6.6KV直流1mA参考电压不小于：26KV标称放电电流下的残压不大于：50KV陡波冲击残压不大于：57.5KV2ms方波通流容量：100A5MOA的动作后能否继续正常运行取决于“热平衡”，若发热大于散热而使MOV温度进一步升高，再由于恶性循环作用而使MOA超过其所承受能力而导致损坏，即称为“热崩溃”。
因此必须在设计和运行时避免出现“热崩溃”现象；6运行中的MOA温度变化，主要原因是承受了过电压能量，大气过电压和操作过电压都可能使MOA吸收过电压能量，而这两种过电压的持续时间甚短，吸受能量过程中MOA来不及散热，可视为绝热温升过程而导致损坏；7电力系统中的MOA有许多不同的使用条件和保护要求：1）避雷器的额定电压U r2）避雷器的持续运行电压U C3）避雷器的标准放电电流I n8/20μs波形的冲击放电电流4）避雷器的保护特性5）长持续时间冲击电流承受能力6）MOA的能量耐受能力（W）7）避雷器的工频电压耐受时间特性8）避雷器的压力释放能力MOA的性能要求基本上可以归结为：满意的保护性能和足够的运行可靠性。
浪涌保护器简介
1.浪涌保护器原理--简介
浪涌保护器，英文名称为Surge protection Device，简称SPD，也叫防雷器、避雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。
适用于交流50/60HZ，额定电压至380V的供电系统中，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护，适用于家庭住宅、第三产业以及工业领域电涌保护的要求，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。
2.浪涌保护器原理--特点
现代浪涌保护器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。
主要是因为它具备以下特点：
1.保护通流量大，残压极低，响应时间快;
2.采用最新灭弧技术，彻底避免火灾;
3.采用温控保护电路，内置热保护;
4.带有电源状态指示，指示浪涌保护器工作状态;
5.结构严谨，工作稳定可靠。
3.浪涌保护器原理
浪涌保护器是电子设备雷电防护中不可缺少的一种装置，过去常常称为“避雷器”或者“过电压保护器”，英文简写为SPD，浪涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。
浪涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件。
————凌雷科技。
避雷器的工作原理及参数避雷器是一种广泛应用于电力系统、通信系统等领域的电气设备，用于保护设备免受雷击或过电压的损害。
其工作原理是通过在设备前后加入一种可控电阻元件，以分流、吸收和释放过电压的能量，保护所连接的设备。
本文将详细介绍。
一、避雷器的工作原理1.1 避雷器的基本构造避雷器通常由两部分组成：电极部分和可控电阻部分。
电极部分包含一个或多个金属电极，负责引导过电压流动；可控电阻部分负责限制电流且能够自动恢复。
1.2 过电压保护原理避雷器的主要功能是吸收和分散过电压，避免其传递到其他设备上。
当外部有过电压作用于避雷器上时，其电极部分会迅速放电，将过电压引导到地下。
在过电压过去后，可控电阻部分会自动恢复，以保证正常工作。
1.3 过电压保护阈值避雷器能够保护设备免受过电压损害的主要依据是其保护阈值，即避雷器在何种电压下开始起作用。
通常，避雷器的保护阈值是根据所连接设备的额定电压和重要性来确定的。
较低的保护阈值意味着避雷器在较低电压下就能起作用，进而更好地保护设备，但也会增加避雷器的成本。
1.4 避雷器的响应时间避雷器的响应时间是指避雷器在检测到过电压时开始起作用的时间。
响应时间越短，避雷器就能更早地开始工作，从而更好地保护设备。
避雷器的响应时间通常是以微秒（μs）级别来计算的。
1.5 避雷器的容量避雷器的容量是指其能够处理的电能量，并反映了避雷器的耐受能力。
较大的容量表示避雷器能够处理更大的电能量，更好地保护设备免受过电压的损害。
容量通常以千伏安（kVA）为单位表示。
二、不同类型避雷器的工作原理及参数2.1 氧化锌避雷器氧化锌避雷器是最常用的避雷器之一。
它由一个可控电阻元件和多个氧化锌电极组成。
当正常工作时，可控电阻处于高阻态，只有在过电压作用下才会改变状态。
当避雷器感应到过电压时，可控电阻将在微秒内转变为低阻态，从而向地下引导过电压。
氧化锌避雷器的保护阈值通常能够调节，以适应不同设备的保护需要。
2.2 复合避雷器复合避雷器结构复杂，包含多个可控电阻和电极元件。
HY5WS-17/50避雷器学习及选型资料品牌厂商：民赛电气网址：——文档目录——1、避雷器概述2、避雷器简介3、避雷器型号说明4、避雷器型号参数表5、装箱清单&产品包装6、产品检测报告7、每个部件详细尺寸明细一、概述HY5WS-17/50金属氧化物避雷器是当前限制过电压最先进的一种保护电器，被广泛地用于发电、输变电、配电系统中，保护电气设备的绝缘免受过电压的损害。
有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果，它不仅具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。
二、简介金属氧化避雷器是国际上90年代的高科技产品。
采用了非线性伏-安特性十分优异的氧气锌电阻片，故而避雷器的陡坡，雷电波，操作波下的保护特性均比传统的碳化硅避雷器有了极大的改善。
特别是氧化锌电阻片具有良好的徒坡响应特性，对陡坡电压无迟延，操作残压低，没有放电分散性等优点。
从而克服了碳化硅避雷器所固有的因陡坡放电迟延而引起的陡坡放电电压高，操作波放电分散性大而导致操作波放电电压高等缺点，使得陡坡，操作波下的保护裕度大大地提高，而且在绝缘配合方面，能够作到陡坡，雷电波，操作波的保护裕度接近一致，从而对电力设备提供最佳的保护，进而提高了保护的可靠性。
氧化锌避雷器同时具有吸收雷电过电压，操作过电压和工频暂态过电压的能力。
HY5WS-17/50复合外套金属氧化锌避雷器是国际90年代的高科技产品。
采用整体硅橡胶模压成型，密封性能好，防爆性能优异，耐污秽免清洗，并能减少雾天湿闪发生，耐电蚀抗老化，体积小重量轻，耐碰撞，便于安装和维护。
是瓷套避雷器的更新换代产品。
三、型号说明依据JB/T 8459-1996《避雷器产品型号编制方法》、金属氧化物避雷器产品型号说明如下：□□□□□—□/□□-□防污等级附加特性代号标称放电电流下残压避雷器额定电压设计序号（用阿拉伯数字表示）使用场所结构特征标称放电电流产品型式产品型式：Y—表示瓷套式金属氧化物避雷器YH（HY）—表示有机外套金属氧化物避雷器结构特征：W—表示无间隙 C—表示串联间隙使用场所：S—表示配电型 Z—表示电站型 R—表示并联补偿电容器用D—表示电机用 T—表示电气化铁道用 X—表示线路型附加特性：W—表示防污型 G—表示高原型 TH—表示湿热带地区用四、避雷器型号及参数表电站型无间隙金属氧化物避雷器五、（一）装箱清单五、（二）外箱包装六、HY5WS-17/50检测报告。
定义Surge Protective Device（SPD），浪涌保护器，又名电涌保护器、防雷器、避雷器，用于保护用电设备免遭雷电电磁脉冲或操作过电压破坏。
实物图简介1. 电涌保护器的种类名目繁多的避雷器在我国的市场上已经超过了上百种，如何对不同品牌、不同型号的避雷器进行分类也许就摆在我们面前。
分类从组合结构分；现在市场上的避雷器有几下几种：1）间隙类————开放式间隙、密闭式间隙2）放电管类———开放式放电管密封式放电管3）压敏电阻类——单片、多片4）抑制二极管类5）压敏电阻/气体放电管组合类----简单组合、复杂组合6）碳化硅类按照其保护性质有可以分为：开路式避雷器、短路式避雷器或开关型、限压型；按照工作状态（安装形式）又可分为：并联避雷器和串联式避雷器。
结构及特性2避雷器的结构及特性2.1间隙避雷器2.1.1开放式间隙避雷器间隙避雷器的工作原理：基于电弧放电技术，当电极间的电压达到一定程度时，击穿空气电弧在电极上进行爬电。
优点：放电能力强，通流量大（可以达到100KA）漏电流小热稳定性好缺点：残压高，反映时间慢，存在续流工艺特点：由于金属电极在放电时承受较大电流，所以容易造成金属的升华，使放电腔内形成金属镀膜影响避雷器的启动和正常使用。
放电电极的生产主要还是集中在国外一些避雷器生产企业，，电极的主要成分是钨金属的合金。
工程应用：该种结构的避雷器主要应用在电源系统做B级避雷器使用。
但由于避雷器自身的原因容易引起火灾，避雷器动作后（飞出）脱离配电盘等事故。
根据型号的不同适合与各种配电制式。
工程安装时一定要考虑安装距离，避免引起不必要的损失和事故。
2.1.2 密闭式间隙避雷器现在国内市场有一种多层石墨间隙避雷器，这种避雷器主要利用的是多层间隙连续放电，每层放电间隙相互绝缘，这种叠层技术不仅解决了续流问题而且是逐层放电，无形中增大了产品自身的通流能力。
优点：放电电流大测试最大50KA（实际测量值）漏电流小无续流无电弧外泻热稳定性好缺点：残压高，反映时间慢工艺特点：石墨为主要材料，产品内采用全铜包被解决了避雷器在放电时的散热问题，不存在后续电流问题，最大的特点是没有电弧的产生，且残压与开放式间隙避雷器比较要低很多。
塔吊防碰撞简介塔吊作为一种重要的工程设备，广泛应用于道路施工工地、建筑工地等多个领域。
然而，由于塔吊的高度和操作复杂性，如果不加以适当的防护和控制措施，容易发生碰撞事故，给工地的安全和工作进度带来极大的隐患。
因此，塔吊防碰撞成为工地管理的重要环节之一。
本文将介绍塔吊防碰撞的概念、原因以及防碰撞措施，并对其中一种常见的防碰撞技术——避雷器进行详细阐述。
塔吊防碰撞的概念和原因塔吊防碰撞是指采取一系列的技术手段和管理措施，防止塔吊在作业过程中与周围物体发生碰撞。
塔吊防碰撞的重要性不言而喻，它涉及到工地安全、人员生命安全和财产损失等方面。
塔吊发生碰撞事故的原因主要有以下几点：1.操作人员疏忽大意，没有对周围环境进行充分考虑；2.不合理的施工规划，导致塔吊的作业范围与其他设备或建筑物重合；3.通信不畅，造成指挥与操作不协调；4.外界突发因素，如恶劣天气、地面坍塌等。
塔吊防碰撞措施为了降低塔吊防碰撞事故的发生率，需要采取一系列的防碰撞措施：1.建立科学、合理的施工规划。
在塔吊的施工规划中，要充分考虑塔吊的作业范围，并保持与其他设备或建筑物的安全距离，避免重合。
2.提高操作人员的素质和责任心。
操作人员需要经过专业培训，了解塔吊的工作原理和操作要点，并保持高度的警惕性，保证无论何时都能始终关注周围环境。
3.加强指挥与操作的协调。
在塔吊作业时，需要有专门负责指挥的人员，通过良好的通信和指挥，确保塔吊的安全作业。
4.定期检查与维护。
塔吊需要定期进行检查和维护，确保其工作状态良好，减少设备故障引发的事故。
5.使用防碰撞设备。
采用现代化的防碰撞设备可以显著提高塔吊的安全性能，避免碰撞事故的发生。
塔吊防碰撞技术——避雷器避雷器是一种常见且有效的塔吊防碰撞设备，它通过电子控制系统实时监测塔吊和周围环境的距离，并在距离过近时发出警报，提醒操作人员采取相应的措施。
避雷器的工作原理如下： 1. 通过雷达或激光等传感器实时测量塔吊与周围物体的距离； 2. 传感器将测量结果传输至电子控制系统； 3. 电子控制系统在设定的安全距离内，监测塔吊与周围物体的距离，并当距离过近时发出警报； 4. 操作人员在听到警报后，需要立即停止塔吊作业，采取措施调整塔吊位置，避免碰撞发生。
1 适用范围交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘，免受雷电过电压和操作过电压损害。
适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半导体器件等过电压保护。
2 特点与原理交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性，响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点。
本避雷器在正常系统工作电压下，呈现高电阻状态，仅有微安级电流通过。
在过电压大电流作用下它便呈现低电阻，从而限制了避雷器两端的残压3 分类避雷器分为很多种，有金属氧化物避雷器，线路型金属氧化物避雷器，无间隙线路型金属氧化物避雷器，全绝缘复合外套金属氧化物避雷器，可卸式避雷器。
4作用避雷器的作用是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的一个电器。
避雷器的类型主要有保护间隙、阀型避雷器和氧化锌避雷器。
保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电所进线段保护。
阀型避雷器与氧化锌避雷器用于变电所和发电厂的保护，在500KV及以下系统主要用于限制大气过电压，在超高压系统中还将用来限制内过电压或作内过电压的后备保护。
5 氧化锌避雷器的七大特性一、氧化锌避雷器的通流能力大这主要体现在避雷器具有吸收各种雷电过电压、工频暂态过电压、操作过电压的能力。
川泰生产的氧化锌避雷器的通流能力完全符合甚至高于国家标准的要求。
线路放电等级、能量吸收能力、4/10纳秒大电流冲击耐受、2ms方波通流能力等指标达到了国内领先水平。
二、氧化锌避雷器的保护特性优异氧化锌避雷器是用来保护电力系统中各种电器设备免受过电压损坏的电器产品，具有良好保护性能。
因为氧化锌阀片的非线性伏安特性十分优良，使得在正常工作电压下仅有几百微安的电流通过，便于设计成无间隙结构，使其具备保护性能好、重量轻、尺寸小的特征。
避雷器简介
MOV－－金属氧化物非线性电阻；
MOA－－交流无间隙金属氧化物避雷器。
1MOV属于功能电子陶瓷中的敏感陶瓷，它的电阻率对外加电场十分敏感，因而可以通过电阻率或电流密度变化来了解加于其上的电场变化情况。
它有高度的非线性，可以在电流密度变化几个数量级的条件下，其电场强度仅变化百分之几，它可以广泛用于过电压的限制。
它有低电压下的高电阻和高电压下的低电阻的特点。
2老化机理：MOV性能的老化主要表现为：泄漏电流增大，击穿电压降低，在冲击电流作用下，伏安特性出现极性现象，这主要由材料成分和瓷体结构决定了上述因素作用的大小；
3大电流冲击耐受能力：是指MOV在通过波形4/10μs的冲击大电流后不损坏的能力；
4我国配电型避雷器参数如下：
型号：HY5WS—12.7/50
系统额定电压：10KV
避雷器额定电压：12.7KV
持续运行电压： 6.6KV
直流1mA参考电压不小于：26KV
标称放电电流下的残压不大于：50KV
陡波冲击残压不大于：57.5KV
2ms方波通流容量：100A
5MOA的动作后能否继续正常运行取决于“热平衡”，若发热大于散热而使MOV温度进一步升高，再由于恶性循环作用而使MOA超过其所承受能力而导致损坏，即称为“热崩溃”。
因此必须在设计和运行时避免出现“热崩溃”现象；
6运行中的MOA温度变化，主要原因是承受了过电压能量，大气过电压和操作过电压都可能使MOA吸收过电压能量，而这两种过电压的持续时间甚短，吸受能量过程中MOA来不及散热，可视为绝热温升过程而导致损坏；
7电力系统中的MOA有许多不同的使用条件和保护要求：
1）避雷器的额定电压U r
2）避雷器的持续运行电压U C
3）避雷器的标准放电电流I n8/20μs波形的冲击放电电流
4）避雷器的保护特性
5）长持续时间冲击电流承受能力
6）MOA的能量耐受能力（W）
7）避雷器的工频电压耐受时间特性
8）避雷器的压力释放能力
MOA的性能要求基本上可以归结为：满意的保护性能和足够的运行可靠性。
8MOA在运行中受4种电压作用：
1）系统持续运行电压；
2）暂态过电压；
3）雷电过电压；
4）操作过电压。
9由于MOA没有间隙阻隔，任何过电压作用下它都要吸受能量，影响其热平衡，而在中性点绝缘系统中，可能出现持续时间相当长且较高的过电压，在此条件下MOA所吸收的能量远大于散热能量，因此有可能使MOA损坏。
10 为了使MOA有足够的热稳定性，要通过选用特性良好的MOV来达到
要求MOV有功损耗低，耐老化能力强，使其在长期作用下的有功损耗
不超过允许值，并在预期寿命内不致破坏热平衡。
10MOV质量控制
人们关注的是MOV的能量耐受能力，一只MOA若混有少数能量耐受能量低的MOV次品，则在过电压作用下，能量耐受能力差的MOV将首先损坏，继而引起整只MOA损坏，剃出此类次品是保证MOA安全必要因素。
现已确认MOV的结构不均匀性是导致其能量承受能力下降的主要原因。
（所谓结构不均匀性是指MOV内部存在气隙、分层、颗粒或添加剂的不均匀分布、集中性的导电物质等）。
11MOA的运行监测：
运行中发现MOA的缺陷：
1）MOV特性不稳定，在工作电压作用下迅速老化
2）MOV通流容量不足，大能量过电压作用下迅速老化，甚至有局部击穿或破坏；
3）MOA密封不良，进入潮气使内部绝缘劣化，导致内部闪络；
4）由于安装过程中的震动使内部结构松动，MOV发生位移；
5）遇有特殊恶劣工作条件，使MOV特性出现巨大变化（如残压变化、能量耐受能力变化、阻性电流变化等）；
6）运行中的MOA泄漏电流与多种因素有关（温度、受潮…等）。
孟工
2005、7、8日。
