广联达图形算量常见问题总结

广联达图形算量软件常见问题汇总广联达图形算量软件是一款应用于建筑行业的工具，用于计算建筑材料的用量和成本、生成图形模型等。

在使用该软件的过程中，可能会遇到一些常见问题，下面对这些问题进行汇总。

1. 错误提示1.1. 获取许可证错误该错误提示通常出现在软件未能成功启动或新安装后启动软件时。

解决方法是检查许可证文件是否正确、或者是否需要更新许可证文件。

1.2. 断开软件服务连接该错误提示通常出现在软件启动后，但突然断开了软件服务连接。

解决方法是检查网络连接是否正常、或者获取新的许可证文件。

1.3. 空间不足该错误提示通常出现在计算大型模型时，可能是因为硬盘空间不足。

解决方法是释放磁盘空间、或升级硬盘。

1.4. 执行错误该错误提示可能是因为软件本身的问题或管理员权限不足。

解决方法是升级软件版本、或获取管理员权限。

2. 计算模型问题2.1. 模型无法正常生成该问题通常出现在输入的参数或数据有误。

解决方法是重新检查输入参数和数据的正确性，或者联系软件协作者。

2.2. 模型没有精度该问题通常出现在模型数据的精度不够，导致计算结果不准确。

解决方法是重新调整计算参数，或者提高模型数据的精度。

2.3. 模型计算速度慢该问题通常出现在计算复杂模型时，导致计算速度变慢。

解决方法是优化计算方法和算法、或者升级计算机配置。

3. 数据管理问题3.1. 数据丢失或损坏该问题通常出现在软件更新或计算过程中发生的异常情况。

解决方法是通过备份或其他方法恢复数据，或者联系软件协作者。

3.2. 数据备份和恢复问题该问题通常出现在备份和恢复过程中出现的错误。

解决方法是检查备份和恢复的操作步骤和方法是否正确，或者询问软件协作者。

3.3. 数据共享和权限问题该问题通常是因为数据共享和权限设置不当。

解决方法是重新设置数据共享和权限，或者联系软件协作者。

4. 其他问题4.1. 软件界面和使用方法问题该问题通常是因为用户对软件界面和使用方法不熟悉。

广联达软件常见问题详解（图形篇）二. GCL2008土建问：GCL2008工程做完了，发现计算规则错误了怎么修改？答：在菜单栏【工程】--【导出gcl工程】，重新选择工程的计算规则，然后点击【下一步】另存工程。

问：我的工程中基础梁下面有垫层，垫层画图太麻烦了，在GCL2008中有没有快速的布置方法？答：基础梁可以定义成条基，定义条基单元，顶为基础梁单元底为基础梁的垫层单元，分别输入定额计算。

问：在GCL2008中回填土怎么计算？答：基础层绘制土方构件，然后切换到表格输入页面，套用回填土定额子目，代码选择HTTTJ<回填土体积>，选择代码时，首先要把楼层选择为全部楼层,如果工程中有地下室部分，地下室要画上建筑面积，回填土才能计算正确。

在这里计算的回填土不包含房心回填土，那么房心回填土如何计算呢？我们可以在房间中定义：使用“地面积*房心回填厚度”计算！问：GCL2008中变截面的梁如何处理？答：梁截面不同要分开定义,分别画到图上，定义构件时建议把截面尺寸放在名称上，例如KL-1 300*400、KL-1 250*400 问：在GCL2008中，有一个梁KL300*500跨越了两层，在一层有300高；在上一层有200高怎么处理？答：1.将这根梁分成两部分画图,KL-1 300*300、QL-2 300*200绘制到首层和二层,首层定义框架梁，二层要定义圈梁，圈梁只计算两侧的模板，这样模板面积才能计算正确。

问：我在GCL2008中画了一个分层板，为什么装修没有计算？答：图形中的分层板对装修的影响和板的画的分层位置有关，软件计算墙面装修高度计算到分层一板下，装修计算时分层二上的板是不考虑的。

遇到这种情况我们可以按照下面的方法设置1）沿分层2板设置虚墙，分别定义房间1、房间2。

2）在房间1中地面装修的工程量=地面积*2，天棚装修的工程量=天棚抹灰面积*2问：坡屋顶顶板厚度不一样怎么办？答：整体画好斜板后，没法分割，所以不能定义斜板后分割。

广联达图形算量百问百答2011年04月04日星期一 09:221. CAD识别柱大样如何识别？为何有的柱不能识别或识别出来后形状与图纸不符？答：识别柱大样步骤如下1. 导入CAD图纸，然后提取柱边线。

2. 提取柱标识。

柱标识包括表示柱各边长度的标注和柱名称。

3. 自动或点选识别柱大样。

由于柱大样图中各边长度往往不是实际长度，软件是根据提取的柱标注的长度来识别的，所以提取柱标识时长度标识必须提取，否则就会出现不能识别的情况，识别出来的柱也是以标注长度为准进行识别，如果CAD图中柱边线与标注不成比例就会出现识别的柱与CAD绘制的柱形状不符的情况。

识别柱大样时会优先以提取的柱名称进行识别，如果未提取柱名称，软件会自动为柱命名，从KZ-1开始。

2. 筏板的底面需要做防水，在软件中用什么构件绘制？答：筏板底面防水不需要绘制，在计算筏板时软件会出一个筏板底面面积的报表量，将这个报表量套用相应的做法就可以。

3. 基础梁加腋如何绘制？答：基础梁和梁构件都有设置梁加腋功能，直接设置加腋即可。

其中梁加腋设置后在梁下表面生成，基础梁加腋后在基础梁上表面生成。

设置单跨加腋用于单个梁设置加腋，设置多梁加腋用于多个梁图元一起设置加腋，软件会自动判断柱、墙、梁等支座生成腋。

4. 识别CAD图通用过程是什么？各构件识别有何联系？答：大部分构件的识别都是提取边线提取标识自动（点选、框选）识别这样一个过程，如识别柱、识别梁、识别独立基础、识别桩承台、识别桩、识别柱大样、识别轴网（识别轴网时提取轴线对应其他构件的提取边线）。

识别墙时提取墙边线后不用提取墙标识，而是读取墙厚并给墙命名，然后是自动（点选、框选）识别墙识别门窗洞时应先识别或绘制上墙，然后识别门窗表或建立门窗构件，再提取门窗标识，最后是识别门窗洞CAD构件图元识别完成后此时构件并没有做法，不要忘记给各构件套用做法。

5. 同一个工程中同一个外墙构件，为何有的能出外墙外侧、内侧钢丝网片，有的只出外墙外侧钢丝网片？答：外墙的外侧和内侧是根据外墙围成的最大封闭区域来判断的，封闭区域内算外墙内侧，封闭区域外算外墙外侧。

常见问题手册目录第一部分：计价软件常见问题67 p1-p8第二部分：图形软件常见问题49 p8-p18 第三部分：钢筋软件常见问题40 p18-p32 第四部分：旧软件常见问题13 p24-p29 第五部分：加密锁常见问题 4 p29-p32第一部分：计价常见问题1、清单计价和定额计价怎么修改工程类别？清单计价：单价构成下面的费率切换按钮；定额计价：费用汇总界面的取费设置2、怎么修改清单计价和定额计价的小数位数？清单计价：预算书设置-清单工程量精度；定额计价：只能在报表界面修改。

选中报表，依次点击右键报表设计——选中要修改的单元格——右键设置单元格格式——格式，修改小数位数即可，退出保存设计3、07清单建好的工程，如果想转换成08清单怎么做？新建08清单的工程，2份工程同时打开，复制粘贴即可。

4、超高降效和垂直运输费的记取土建和装饰的如何操作？工日数如何找？土建的超高和垂运需要用户自己手输；装饰的超高，在分部分项界面直接点击超高降效的按钮修改降效层高/檐高即可；垂运直接在措施项目输入与超高降效对应的垂直运输高度相同定额号即可。

5、单项工程费汇总表是空的？（项目中的报表）项目管理界面软件默认是严格的三级管理。

先新建项目管理，再新建单项工程，再直接新建单位工程6、工料机和综合单价法怎么切换？新建工程，依次点击导入导出-导入单位工程7、打开别人做好的工程的时候提示没有注册08清单？如何注册08清单当前使用的锁没有注册08清单。

帮助-注册-输入注册码8.单价里面没有包含主材的原因？正常情况下单价里不包含主材价格，如果想加入，可以在报表设计中加上。

9、清单转定额总造价不相等？取费的费率是否一样；是否调整过价差，按市场价组价的话，是否删除了人材机价差行10、两份预算怎么合并？导入导出-导入单位工程11、现浇转商品混凝土？批量换算-自定义换算-现浇转商混12、项目工程中，设备费记取重复修改单价构成文件，将材料费中的计算基数中的设备费去掉即可13、清单的各专业的人材机怎么体现？在报表界面，载入报表，选择"取费数据汇总表.RPT"，载入即可14、完全单价费用模板怎么设计?将设计好的模板发送给用户即可15、项目管理没有收藏功能了？"B，把C:\Documents and Settings\用户登录名\Application Data\Grandsoft里面的GBQ4.0文件夹删掉"16、GBQ4.0定额模式中，08定额按照市场价组价和不按照市场价组价的操作？软件默认按预算价组价，若修改为按市场价组价，操作如下：1）点击预算书设置，勾选按市场价组价2）切换到费用汇总界面，将造价调整下的人材机价差一行删除即可17．外地的4.0怎么处理？一台电脑只能安装一个地区的程序18．4.0的安装专业的垂直运输费记取到措施界面应该怎么操作依次点击工具栏中的安装费用，在弹出的窗口中，双击类型对应的单元格，点击三个点按钮，在弹出的编辑费用项的窗口中选中措施项，指定具体位置即可19．在预算书中，只显示部分内容，在报表中显示全部？点击预算书三个字，选中整个项目即可20．升级最新的程序后出现未知错误，系统无法启动安装最新的加密锁驱动157版本即可21．自动计算措施提示报错？工程中有借用了其它定额库，换过锁，现在的锁没有该定额库22．在查询定额的时候查看到单价与定额本不一致？最新版本机械是定额本的价格。

广联达钢筋和图形算量易错点总结（5篇模版）第一篇：广联达钢筋和图形算量易错点总结一、新建工程易错点1、选错计算规则2、损耗模板选错3、报表类别—〉选河南20084、结构类型、设防烈度、抗震等级、檐高输入错误。

—>建施、结施不同的需要沟通5、比重设置：统一>通常是把6个的钢筋比重改成6.5的钢筋比重。

6、计算未统一。

计算设置：①、箍筋计算方式（向上取整+1四舍五入+1）对量时需要统一②、柱纵筋伸入基础锚固形式③、剪力墙中暗梁④、梁中（次梁加筋、起始箍筋距边界距离）⑤、板（分布钢筋可选所有的分布筋相同或砼一板厚的分布筋相同）⑥、基础中（独立基础边长≥设定值时受力钢筋加密）⑦、砌体结构中构造柱加密长度（按图纸修改）⑧、节点设置中：1.1板中斜板节点详图1.2柱中外侧纵筋1.3剪力墙：拉筋（双向布置梅花布置）楼层设置：层高设置、砼标号设置、保护层厚、抗震等级（每层都需要修改，当都一致时，可以复制到其他楼层）二、新建楼层易错点：1、未设置首层结构标高2、未分别对每一楼层设置，其砼标号、锚固、搭接及保护层三、轴网定义易错点：1、方法不恰当、定义速度慢2、误输入轴间距、且不知道核查3、思考：轴网定义错误之后，如何弥补？四、柱操作易错点：1、柱定义技巧不能灵活运用（用柱表？还是一根一根定义?）2、异性截面柱定义时，不知道网格间距能灵活输入。

3、不知道“全部纵筋”、“脚筋”、“B边一侧中部筋”的关系4、忘记输入箍筋支数5、画柱常用按钮：F3F4Ctrl+左键查改标注单对齐移动旋转镜像复制等等6、对图纸整体把握上有欠缺、忽视偏心柱7、忽略对边角柱的判断8、思考：柱子如何起名？起名的意义在哪里？批量选择替换功能是否用熟练了？五、剪力墙、暗柱操作易错点：1、暗柱的定义不能灵活应用参数输入法与异性截面输入法2、剪力墙定义时，忽略“（2）10@200中”“（2）”的问题3、画剪力墙时要覆盖暗柱的问题，剪力墙与暗柱的位置关系4、画剪力墙时墙体的偏心问题，注意单对齐功能的应用5、对图纸整体把握上有欠缺、忽视偏心墙6、思考：剪力墙（暗柱）如何起名？起名的意义在哪里？批量选择替换功能是否用熟练了？六、梁操作易错点：1、反建构件时，用了不同截面的反建，造成混乱。

1、如何查看算量工程文件的版本号？答：首先确保电脑中安装了钢筋对量或图形对量软件，确认无误后，对着要查看的工程点击鼠标右键，选择右键菜单中的“广联达工程基本信息”得到的结果如下：2、这个地方钢筋需要隔一布一但是/输入进去，回车会报错，怎么解决？答：输进去报错，那就说明不支持，不支持的话就按1种去输入，输完以后计算退出在计算结果中添加另一种钢筋，把原钢筋的根数减半，最后锁定这个构件就可以了。

3、启动软件报错，提示“没有检测到广联达授权服务”，暂无截图答：加密锁驱动没有正确安装导致的问题，需要安装高版本的加密锁驱动，建议安装最新的230版本加密锁驱动。

4、网络很正常，所有电脑的加密锁驱动也都是装的同样地版本，网络锁主机的服务器也是启动了得，但是就有些客户机电脑就是检测不到加密锁，这是怎么回事？答：是因为客户机上的windows防火墙没有关闭，进入电脑的控制面板中关闭就好了。

小知识：如果客户机加密锁设置程序选择的是“自动查找主机”，那就必须把客户机、网络锁主机的windows自带的防火墙关闭，否则就要指定网络锁主机的IP。

5、外墙装修怎么没有考虑室外地坪呀？答：基础层没有画墙，没有画构件。

6、这里改不了什么原因啊？答：这说明这一跨中出现了2个或多个小跨，你去下面的表格里看看就明白了，要去原位标注的表格里面去改。

7、打开2013土建工程，提示“这是一个新版规则10.1.1.528做的工程”，打不开是怎么回事？答：原因是江西的规则做过更新，升过一次级，去服务新干线上重新下一个2013土建算量安装一下即可。

8、组合到阳台里面的现浇板，为什么在查看现浇板的量的时候还能看到，这不是重算了吗？这量怎么提？答：软件其实已经提供了方便提量的功能，包括使用“分类查看工程量”和“查看报表”两个方法提量，界面上都有一个“隐藏房间、组合构件明细”的功能，操作一下就可以了。

9、为什么我的电脑每次使用的时候都要重新安装一下加密锁驱动才能使用打得开广联达软件？而且只要一重启电脑就又不行了。

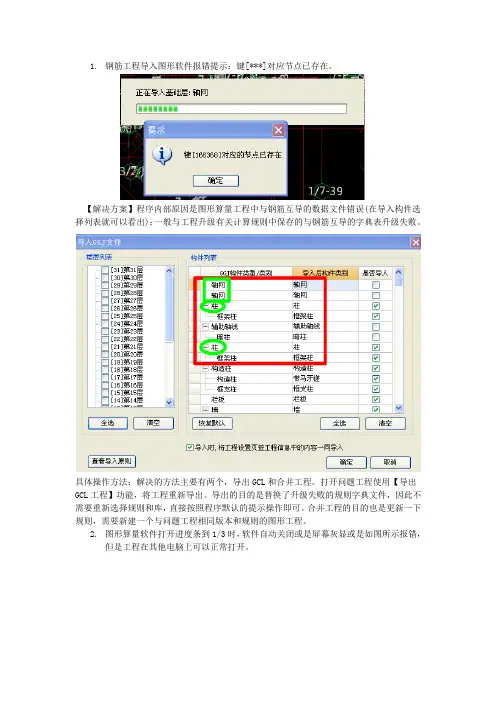

1.钢筋工程导入图形软件报错提示：键[***]对应节点已存在。

【解决方案】程序内部原因是图形算量工程中与钢筋互导的数据文件错误(在导入构件选择列表就可以看出)；一般与工程升级有关计算规则中保存的与钢筋互导的字典表升级失败。

具体操作方法：解决的方法主要有两个，导出GCL和合并工程。

打开问题工程使用【导出GCL工程】功能，将工程重新导出。

导出的目的是替换了升级失败的规则字典文件，因此不需要重新选择规则和库，直接按照程序默认的提示操作即可。

合并工程的目的也是更新一下规则，需要新建一个与问题工程相同版本和规则的图形工程。

2.图形算量软件打开进度条到1/3时，软件自动关闭或是屏幕灰显或是如图所示报错，但是工程在其他电脑上可以正常打开。

【解决方案】a.调硬件加速：XP系统右键属性设置高级疑难解答将硬件加速调为无；b.在调硬件加速还打不开的时候，原因是因为在安装计价程序的时候未退出图形算量程序，导致定额库文件写入失败。

重新安装计价程序(实际上安装的是定额库)即可。

3.安装软件后提示：无法定位程序输入点EncodePo：nter 于动态链接库 KERNEL32.dll上。

【解决办法】卸载重新安装软件，卸载完后需要删除三处文件夹a.装目录下的文件，默认路径为：C:\Program Files\Grandsoft，删除其中的GCL文件夹；如图b.文件目录下的文件：路径为：C:\Documents and Settings\AllUsers\Documents\GrandSoft，删除其中的GCL文件夹；如图c.注册表中的GCL目录：在开始的运行中输入regedit，确定进入注册表；4.打开软件时提示配置文件非法。

【解决方案】程序被病毒损坏，或程序某文件损坏，杀毒或卸载重新安装程序。

5.工程汇总计算提示“汇总计算失败”。

【解决方案】a.把保留未选楼层上次计算结果的对勾去掉。

b.以压缩包的形式打开，删除除GSP之外的文件。

第一章工程设置 (2)第二章绘图输入 (2)轴网 (2)墙 (3)梁 (4)柱 (5)板 (5)门窗洞过梁 (6)楼梯阳台飘窗 (6)零星 (8)基础 (9)内装修 (10)外装修 (13)报表 (13)导入导出 (14)钢筋工程导入GCL2008 (14)导出GCL工程 (14)CAD导图 (14)其他 (15)报错 (17)第一章工程设置1，GCL2008如何区分定额模式和清单模式？答：a)定额模式: 只选择定额规则和定额库。

b)清单（招标）模式:只选择清单规则和清单库。

c)清单（投标,标底）模式：清单规则和定额规则及清单库和定额库同时选择。

2，工程设置中工程量表模式和纯做法模式的区别是什么？答：工程量表模式：软件已经将各个构件要计算的工程量模板列好，对于初学者可以通过量表了解要计算哪些量，理清思路。

纯做法模式：满足习惯了GCL8.0的老用户套做法的习惯。

3，GCL2008建立地下室有几种方法？答：a)首层标记，选择首层标记，首层以下的为地下室。

注意调整首层底标高。

b)上下移动楼层，楼层移动到首层以下，就默认为地下室。

注意调整首层底标高。

c)选择基础层，点右键插入楼层，便会插入地下室。

4， GCL2008标准层如何拆分？（原来我们使用的算量软件（GCL8.0、GGJ10.0）中，标准层一旦建立，就很难拆分，GCL2008的922之后的版本都解决了这个问题）。

答：在楼层中建立标准层后，进入绘图输入界面，点击楼层，自动拆分标准层，就可以将标准层进行拆分，非常方便。

5，工程中室外地坪不一致（如坡地），如何处理？答：在室外地坪相对0.00标高处取平均值输入。

第二章绘图输入轴网6，如果甲方来了变更，轴距发生了变化，是不是需要将轴网重新修改，并将所画的构件全部删除重新绘制？答：GCL2008绘图界面下有修改轴距，可直接修改。

修改完轴距后可以用系统菜单下面的块拉伸功能，拉伸构件，将所关联的构件全部拉伸到修改后的轴号所在的位置即可。

广联达图形算量软件常见问题汇总GCL2008[工程设置]现在清单规则是要把保温层算建筑面积的软件如何处理？需要在计算设置里的计算规则中的建筑面积中的选项改一下包含保温层[工程设置]计算设置和计算规则的区别，如何去看。

计算设置只得是本身的算法。

如超高模板。

筏板斜边支模条件。

又如下图所示的框体内容。

墙面抹灰是否考虑保温层等问题。

而计算规则只得是两个不同的构件相交了。

发生打架了。

像钓鱼岛到底归谁的问题。

如下图所示[轴网]如果轴线被局部修剪掉了，怎么恢复？如果轴线被局部修剪掉了，撤销键也不能用了，可以点恢复轴线，再点击该轴线即可。

[墙]在画虚墙的时候，在挨着柱子的时候，虚墙最好在什么位置画虚墙就是为了闭合或分割空间而设的，其他的都不影响，位置不影响[墙]外墙内侧钢丝网片长度没有计算查一下外墙是否封闭，墙的属性是否外墙，可以把其他构件隐藏后，检查一下是否封闭，如果实际工程不封闭，可以建立一个虚墙[墙]立面斜墙怎么画可以按1500的墙画，再布置上一个异形洞口来处理。

[墙]钢筋倒入图形?我在钢筋里绘制的暗柱倒入到图形里变成是柱了，这会不会影响呢钢筋里绘制的暗柱倒入到图形里变成是柱，可以把柱（指暗柱部分）删除；在暗柱的部位有墙的，就按墙套子目，不影响计算。

[柱]想在报表里面看到柱子的砼标号，怎么办？在柱子的属性编辑框有一列叫做“附加”，把砼标号后面的勾打上，在报表里面构件名称后面会自动显示砼的型号[柱]关于构造柱的绘制构造柱—实际工程中构造柱中抱框柱与普通构造柱不同。

如何利用软件来分别处理这两种构造柱的布置呢？先定义抱框柱，然后利用构造柱界面的智能布置里面门窗洞口。

而剩下利用自动生成构造柱把门窗洞口前面勾去掉即可[梁]窗台压顶如何设置？窗台压顶如何设置？可以用“过梁”这个构件代替，过梁的属性编辑框里面位置选为“洞口下方”即可[板]楼板上有平面保温，要用投影面积作为保温的计算，汇总计算后没有工程量？软件中当板作为组合构件使用时“投影面积”才出工程量，比如将板定义成组合楼梯的平台板、阳台的顶板或底板时，板的“投影面积”才出工程量。
