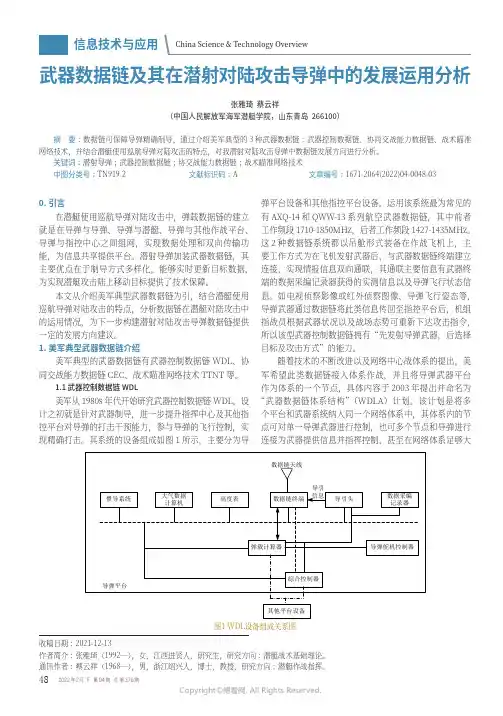

信息技术与应用China Science & Technology Overview武器数据链及其在潜射对陆攻击导弹中的发展运用分析张雅琦 蔡云祥（中国人民解放军海军潜艇学院，山东青岛 266100）摘 要：数据链可保障导弹精确制导，通过介绍美军典型的3种武器数据链：武器控制数据链、协同交战能力数据链、战术瞄准网络技术，并结合潜艇使用巡航导弹对陆攻击的特点，对我潜射对陆攻击导弹中数据链发展方向进行分析。
关键词：潜射导弹；武器控制数据链；协交战能力数据链；战术瞄准网络技术中图分类号：TN919.2 文献标识码：A 文章编号：1671-2064(2022)04-0048-03信息技术与应用China Science & Technology Overview1991年的海湾战争由“路易斯维尔”号核潜艇率先发射对陆导弹开启，2011年的多国联军空袭利比亚战争中，海基平台又发射了上百枚“战斧”巡航导弹对利比亚20多处陆地目标实施突击。
多次实践证明，在战争初期，潜艇可利用自身的隐蔽性，再联合其他作战平台兵力的火力协同，对敌方关键目标进行突袭。
特别是可利用战争初期的敌我双方态势不明朗的特点，潜艇可远程精确打击，既以通过在特定海域进行实弹射击演习、海空联合作战演习等方式，就可以向外界展示潜艇兵力作战准备程度，彰显己方作战决心，也可以锻炼部队，提高部队应对突发战争的能力。
在战争规模较小时，通过小范围的精确目标打击行动，利用潜射对陆攻击巡航导弹“打得准”的优势给对方造成巨大的心理压力，产生心理震慑。
在战争全面爆发时，通过集中优势兵力，利用潜艇对陆攻击巡航导弹全面492022年2月下 第04期 总第376期502022年2月下 第04期 总第376期信息技术与应用China Science & Technology Overview摧毁敌方要害目标，使敌方产生绝望情绪，从而加速迫使敌方投降。

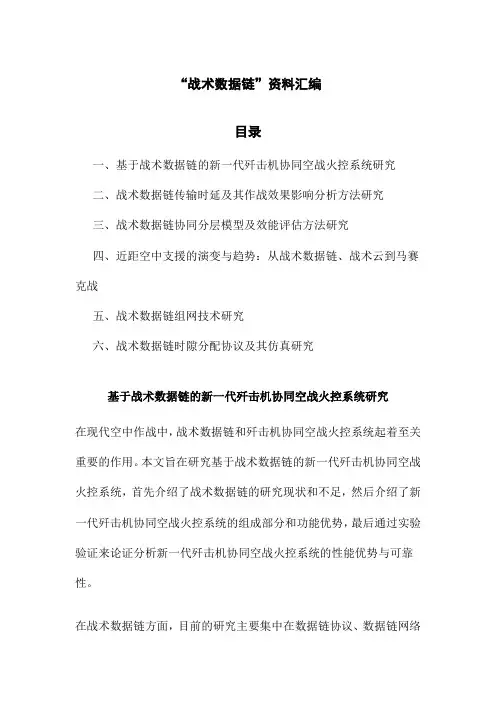

“战术数据链”资料汇编目录一、基于战术数据链的新一代歼击机协同空战火控系统研究二、战术数据链传输时延及其作战效果影响分析方法研究三、战术数据链协同分层模型及效能评估方法研究四、近距空中支援的演变与趋势：从战术数据链、战术云到马赛克战五、战术数据链组网技术研究六、战术数据链时隙分配协议及其仿真研究基于战术数据链的新一代歼击机协同空战火控系统研究在现代空中作战中，战术数据链和歼击机协同空战火控系统起着至关重要的作用。
本文旨在研究基于战术数据链的新一代歼击机协同空战火控系统，首先介绍了战术数据链的研究现状和不足，然后介绍了新一代歼击机协同空战火控系统的组成部分和功能优势，最后通过实验验证来论证分析新一代歼击机协同空战火控系统的性能优势与可靠性。
在战术数据链方面，目前的研究主要集中在数据链协议、数据链网络管理、数据链抗干扰技术等方面。
然而，随着空中作战的不断演变，战术数据链仍然存在诸多不足之处，例如数据传输速率低、安全性不足、实时性差等。
因此，进一步研究战术数据链的高效传输和安全防护技术显得尤为重要。
新一代歼击机协同空战火控系统是基于战术数据链研制的，它由信息处理模块、火控系统模块、多传感器模块和数据链模块等组成。
其中，数据链模块是新一代歼击机协同空战火控系统的核心，它具有高传输速率、低延迟、高安全性等特点，能够实现与其他作战单元的实时信息共享和协同作战。
为了研究新一代歼击机协同空战火控系统，我们采用了理论分析和实验验证相结合的方法。
通过对新一代歼击机协同空战火控系统的各个模块进行理论分析，建立系统模型并对其进行仿真测试。
然后，利用实验平台对新一代歼击机协同空战火控系统进行实验验证，包括火控系统精度测试、多传感器融合测试、数据链性能测试等。
实验结果表明，新一代歼击机协同空战火控系统的火控系统精度较高，多传感器融合能够提高系统的感知能力和决策能力，而数据链性能的提升则能够加快信息传输速度并提高系统的实时性。
美军战术数据链的发展现状与未来趋势一、美军战术数据链的发展现状战术数据链的建设始于20 世纪50 年代，首先是装备于地面防空系统和海军舰艇，之后才逐步应用到飞机上。
到目前为止，已有多种战术数据链问世，大致可分为三类：态势感知数据链，用于各军兵种多种平台之间交换不同类型的最新信息、满足多样化任务需求，一般工作在低频，波长较长，数据率较低，主要是传输格式化报文信息，包括Link 4A、Link 11、Link 16和Link 22等；情报、监视和侦察（ISR）数据链，用于传输各种图像情报和信号情报信息，一般工作在高频，波长较短，数据率较高，能实现视频和高分辨率图像的高速传输，包括通用数据链（CDL）和战术通用数据链（TCDL）等；专门为完成某一特定作战任务而设计的功能与信息交换形式较为单一的专用数据链，包括 JSTARS专用的监视与控制数据链（SCDL）和增强型位置定位和报告系统（EPLRS）等。
（1）态势感知数据链Link 4A数据链Link 4A 数据链是一种自动、高速、由计算机控制的通信系统，采用TADIL C型数据格式，通常把战术支援飞机与飞机控制单元连接起来进行飞机控制和目标信息方面的传输，标准传输速率为600～5000bps。
Link 4A 系统一般由控制站/受控站终端系统和传输系统组成。
典型的终端系统由特高频无线电台、调制解调器、通信保密设备、数据处理器和用户接口设备组成。
其中，控制站终端和受控站终端都采用半双工方式进行工作，但控制站终端必须具有全双工通信能力。
目前，美国海军、空军和海军陆战队都装备了Link 4A 数据链，一般是供舰载飞机使用Link 11数据链Link 11数据链是一种自动、高速、计算机对计算机的通信系统，采用TADIL A型数据格式，在具有Link 11功能的各单元，如海上舰艇、飞机和岸上节点之间进行敌情报告等战术数据的交换。
此外，它还可用于协调作战区域内各个平台的作战行动。

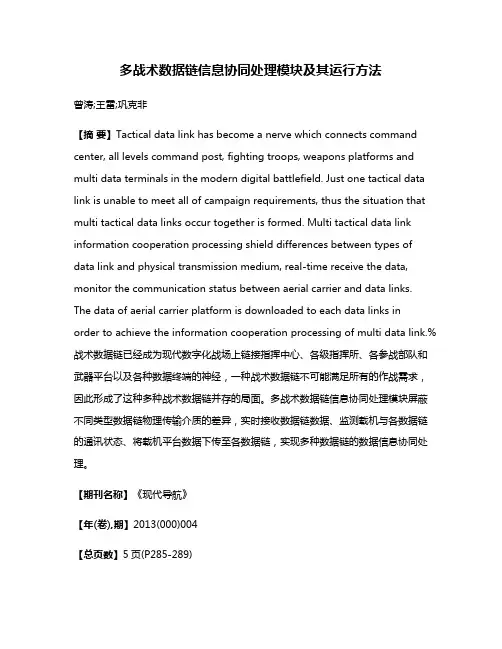

多战术数据链信息协同处理模块及其运行方法曾涛;王雷;巩克非【摘要】Tactical data link has become a nerve which connects command center, all levels command post, fighting troops, weapons platforms and multi data terminals in the modern digital battlefield. Just one tactical data link is unable to meet all of campaign requirements, thus the situation that multi tactical data links occur together is formed. Multi tactical data link information cooperation processing shield differences between types of data link and physical transmission medium, real-time receive the data, monitor the communication status between aerial carrier and data links. The data of aerial carrier platform is downloaded to each data links in order to achieve the information cooperation processing of multi data link.%战术数据链已经成为现代数字化战场上链接指挥中心、各级指挥所、各参战部队和武器平台以及各种数据终端的神经，一种战术数据链不可能满足所有的作战需求，因此形成了这种多种战术数据链并存的局面。
从台“博胜案”看战术数据链的发展
“博胜案”是美国对台军的一项联合作战信息系统改造方案，其主要内容是以台军现有的陆、海、空指挥自动化系统为基础，通过引进北约成员国广泛使用的16号数据链(Link-16)，协助台军建立较完善的C4ISR系统，使地面、空中和海上平台与指挥中心之间实现数据信息的实时传输，提高台军的联合作战能力。
具体来说，分别是引进Link-16(“博胜一号”)和建设“三军联合C4ISR系统”(“博胜二号”)。
该方案总投资21.5亿美元，预计2011年全部完成。
而2001年和2003年，台军已分别向美军购买了16号数据链的终端设备“联合战术信息分发系统”(JTIDS)和“多功能信息分发系统”(MIDS)。
台军引进的16号数据链是战术数据链的一种，数据链，被誉为信息时代数字化战场上战斗力的“倍增器”、武器装备的“生命线”、部队协同作战的“黏合剂”，已成为世界各国军事研究的一个重点。
本文试从战术数据链的现状讨论一下数据链的发展，以供参考。
一、战术数据链的定义与功能
关于数据链的定义有很多不同的版本：有的说，数据链就是将数字化战场上的指挥中心、各级指挥所、各参战部队和武器平台链接起来的一种信息处理、交换和分发系统。
有的说，数据链是在传感器、指控系统和武器系统之间实时传输格式化战术数字信息的设施，用以实现指控系统、作战单元之间的信息自动化交换。
简单来说，数据链就是一种按规定的消息格式和通信协议，实时传输格式化数字信息的信息系统。
而战术数据链是当前应用最为广泛的一种。
“战术数据链”是采用无线网络通信技术和应用协议，实现机载、陆基和舰载战术数据系统之间的数据信息交换，从而最大限度地发挥战术系统效能的系统。
它由系统与设施、通信规程和应用协议组成。
战术数据链有不同的称谓，在美国称作TADIL（Tactical Data Information Link），在北约称作Link。
战术数据链的功能又称“任务”或“业务类型”，不同的数据链功能也有差别，总结起来一共有如下十种：目标监视，敌我识别，图像信息，电子战情报，导航定位，平台位置和状态报告，语音通信，任务协调，武器协同，战斗控制。
或者从作用上来说，数据链可以使作战区域内各种指挥控制系统
和作战平台的计算机系统组成战术数据交换和信息处理网络，实现各作战单元信息互补、资源共享，为作战指挥人员和战斗人员提供有关的数据和完整的战场战术态势图，构建一个“看得见”的数字化战场。
二、战术数据链的历史与现状
谈到数据链的历史就不能不提到美国，因为在当今世界各国军队中，美国海军是最早启动数据链建设的。
20世纪50年代，美国海军为解决舰（主要是航母）机协同问题，提出在各类舰载作战飞机与水面舰艇之间建立数据链接关系，以实现舰艇对舰载作战飞机的指挥引导，于是研制出了第一套数据链设备：LINK-4。
在LINK-4的基础上，美军从70年代末期开始发展了LINK-4 A/B/C三套系统，采用半双工方式实现了双向通信。
继LINK-4之后，美国联合北约国家于上世纪60年代又开发出了LINK-11数据链。
LINK-11主要用于舰船之间、舰船与飞机之间、舰队与岸上指挥机构之间的情报交换。
美军EP-3系列的预警飞机就配装了该数据链的终端设备。
20世纪90年代初，具备跳扩频与抗干扰能力LINK-16数据链正式装载武器平台。
它以美国普莱西和柯林斯公司研制的“联合战术信息分发系统”（JTIDS）为主要终端，是一种双向、高速、保密、抗干扰数据链，用于美三军及北约各国军队，可以传输监视和武器控制等八大类信息。
之后北约国家又联合研制出体积更小、重量更轻、性能更可靠的“多功能信息分发系统”（MIDS）。
实际上，美军将Link系列数据链称为“战术数字信息链”(TADIL)，Link 一般是北约的说法，现有的Link系列数据链主要有三大类：
（一）4号数据链：该数据链是北约的Link-4，美军相应的是战术数据信息链C（TADIL－C）。
分为三种类型：用于舰-空的Link-4A、用于地-地的Link-4B、用于空-空的Link-4C。
主要用于引导舰载机载截击空中目标、攻击控制、空中交通管制、航母惯性导航等。
就美军而言，目前装备Link4的平台主要有：E-2C、E-3预警机，F-14、F/A-18战斗机，EA-6B、EP-3电子战飞机等。
（二）11号数据链。
该数据链是北约的Link-11，美军相应的是战术数据信息链A（TADIL－A）。
现有Link11A/B两种类型，主要用于舰船之间、舰船与飞机之间、舰队与海军陆战队之间、舰队与陆地之间，双向交换监视情
报。
装备Link11的平台主要有：航母、巡洋舰、驱逐舰、两栖战舰，E-2C、E-3预警机，S-3A、P-3C反潜飞机等。
（三）16号数据链。
该数据链是北约的Link-l6，美军相应的是战术数据信息链J（TADIL－J）。
是美国和北约部队广泛采用的一种具有扩频、跳频抗干扰能力的战术数据链，也是美军用于指挥、控制与情报的主要战术数据链。
它具有通信、导航和敌我识别能力，可提供重要的联合互通能力和态势感知信息，主要装备海军战舰、空军战斗机、预警机以及陆军防空系统等。
其终端包括“联合战术信息分发系统”(JTIDS)和“多功能信息分布系统”(MIDS)两代产品。
台军“博胜案”中使用的数据链终端就是此类产品。
除此之外，外军还有类似的数据链，比如法国军方研制的W链、意大利研制的“ES”链，以色列自行开发了ACR－740数据链，俄罗斯也在各个时期发展了自己的数据链系统和装备。
三、战术数据链的发展与未来
现代高科技革命浪潮层层涌现，数据链的发展方兴未艾，未来数据链技术的发展趋势是利用现代技术的发展成果，变革数据链的各种链接手段，使新型的数据链具有更好的实时性，更大的传输容量，更高的保密性，更强的抗干扰能力和更强的抗毁能力的方向发展。
比如说，从1996年起，美国和加拿大、法国、德国、意大利、芬兰、英国等七个国家共同组织了Link-22的设计和开发，计划在2002～2009年实现。
Link-22也称改进型Link-11，它是一种保密、抗干扰的超视距战术通信系统，可用于陆地、水面、水下、空中或空间各平台间的电子战数据交换，以及指挥控制指令与情报信息传递，主要应用于海上舰队。
Link-22采用时分多址方案，通过自动化网络管理技术，提供更强的互操作性及更优异的性能。
2015年以前，Link-22将取代Link-11。
可以说，战术数据链的发展趋势是在兼容现有装备的基础上，积极开发新的频率资源，提高数据传输速率，改进网络结构，增大系统信息容量，提高抗干扰和抗截获能力，不断提升数据分发能力，从战术数据终端向联合信息分发系统演变，在与各种指挥控制系统及武器系统链接的同时，实现与战略网的互通。
具体来说，就是如下“五个指向”
（一）指向高速宽带抗干扰。
未来战争的胜负关键在于制信息权的取得，而能否取得制信息权的关键在于交战双方通信装备抗干扰能力的高低，若不
提高数据链的抗干扰水平，则很难发挥数据链的作战威力，也不能适应未来战争的信息对抗需要。
（二）指向综合化软件化。
将软件无线电技术及其设计思想应用于新一代数据链的研究，可以解决目前数据链发展过程中存在的突出问题（三）指向支持一体化网络。
网络中心战是一种基于信息化时代的作战理念，以实现全方位的信息共享为基础，以实现作战行为一体化为目的。
因此，网络中心战并不排斥数据链，相反，数据链所建立的战术链接关系正是网络中心战赖以实现的基础。
（四）指向支持武器协同。
数据链要遂行武器协同任务，必须强调两个高度共享：一是对所有链接单元内的所有传感器的高度共享；二是对所有链接单元内的所有武器平台的高度共享。
随着数据链链接手段的增强，数据链完全可以实现这两个高度共享。
（五）指向支持战略应用。
数据链尽管定位于战术层面，但朝支持战略应用方向发展，也是数据链发展的一个方向。
参考文献：
[1] 陈红蔡晓霞郭建蓬，战术数据链的现状及发展趋势，电子对抗学术，2003.5
[2] 房英德主编，战术数据链系统，海潮出版社，1998
[3] 美军, Understanding TADIL Planning and Operations, Logicon Inc.，1996。
