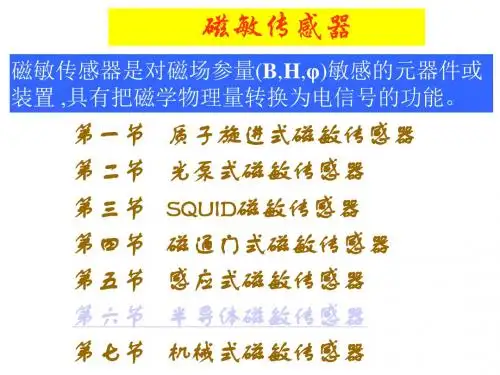

磁敏传感器的工作原理
磁敏传感器是一种可以感应磁场的传感器，它可以将磁场的变化转化为电信号输出。
磁敏传感器的工作原理是基于磁阻效应或霍尔效应。
磁阻效应是一种磁敏传感器常用的工作原理之一。
它利用磁阻材料在外加磁场下电阻值的变化来感应磁场。
磁阻材料通常是由两种具有不同电阻的材料叠层组成，当外加磁场改变时，两种材料的电子结构的变化会导致磁阻材料的电阻值发生变化。
这种变化可以通过测量电路中的电压或电流来检测。
霍尔效应是另一种常用的磁敏传感器工作原理。
它利用材料在磁场下形成电势差的现象来感应磁场。
当材料中的载流子在外加磁场下偏转时，会在材料的两端产生电势差。
这个电势差可以通过连接到测量电路中的霍尔元件来测量。
霍尔元件通常是由半导体材料制成的，它们可以对电势差产生响应并转化为电信号。
磁敏传感器可以广泛应用于许多场合，例如测量电机转速、磁头位置、地磁场、车辆速度和方向等。
它们的优点是精度高、反应速度快、稳定性好和可靠性高。
因此，磁敏传感器已成为许多电子器件和系统中不可或缺的部分。
- 1 -。

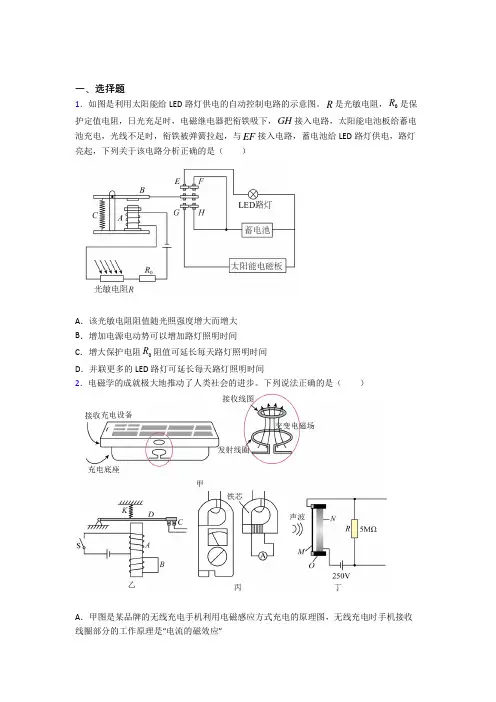

一、选择题1．如图是利用太阳能给LED路灯供电的自动控制电路的示意图。
R是光敏电阻，0R是保护定值电阻，日光充足时，电磁继电器把衔铁吸下，GH接入电路，太阳能电池板给蓄电池充电，光线不足时，衔铁被弹簧拉起，与EF接入电路，蓄电池给LED路灯供电，路灯亮起，下列关于该电路分析正确的是（）A．该光敏电阻阻值随光照强度增大而增大B．增加电源电动势可以增加路灯照明时间C．增大保护电阻0R阻值可延长每天路灯照明时间D．并联更多的LED路灯可延长每天路灯照明时间2．电磁学的成就极大地推动了人类社会的进步。
下列说法正确的是（）A．甲图是某品牌的无线充电手机利用电磁感应方式充电的原理图，无线充电时手机接收线圈部分的工作原理是“电流的磁效应”B．在乙图中，开关由闭合变为断开，则断开瞬间触头C马上离开触点C．在丙图中，钳形电流表是利用电磁感应原理制成的，它的优点是不需要切断导线，就可以方便地测出通过导线中交变电流的大小D．丁是电容式话筒的电路原理图，声波的振动会在电路中产生恒定的电流3．在制作光控电路实验中，某同学按图所示电路将元件安装完毕后，发现将装置置入黑暗环境中接通电源时，灯泡不发光，原因不可能是（）A．二极管两极接反B．R1与R G位置颠倒C．R1阻值太小D．灯泡被断路4．关于发光二极管，下列说法正确的是（）A．发光二极管能发光，不具有单向导电性B．发光二极管能直接把光能转化为电能C．发光二极管只要在两端加有正向电压，就可以发光D．发光二极管只有加正向电压时，才有可能发光5．如图所示，额温枪因其具有快速、无接触测温的特点，广泛应用在各类新型冠状病毒防控场所．额温枪核心部件的传感器是（）A．位移传感器B．声音传感器C．力传感器D．红外温度传感器6．如图所示的电路可将声音信号转换为电信号，该电路中右侧固定不动的金属板b与能在声波驱动下沿水平方向振动的镀有金属层的振动膜a构成一个电容器，a、b通过导线与恒定电源两极相接。

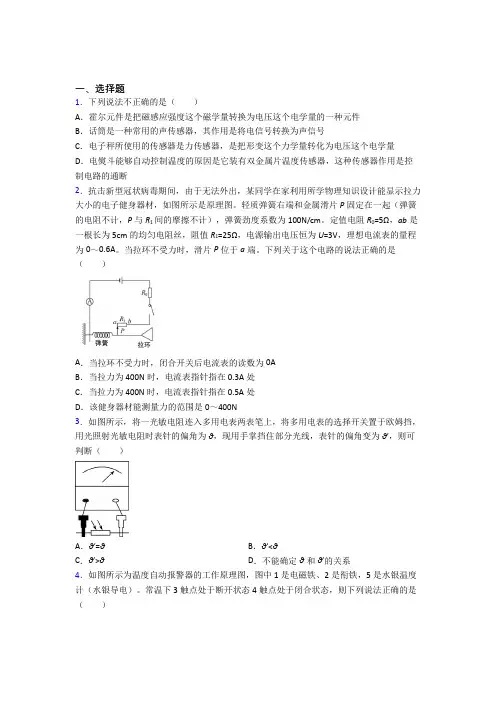

一、选择题1．下列说法不正确的是（）A．霍尔元件是把磁感应强度这个磁学量转换为电压这个电学量的一种元件B．话筒是一种常用的声传感器，其作用是将电信号转换为声信号C．电子秤所使用的传感器是力传感器，是把形变这个力学量转化为电压这个电学量D．电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器作用是控制电路的通断2．抗击新型冠状病毒期间，由于无法外出，某同学在家利用所学物理知识设计能显示拉力大小的电子健身器材，如图所示是原理图。
轻质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计），弹簧劲度系数为100N/cm。
定值电阻R0=5Ω，ab是一根长为5cm的均匀电阻丝，阻值R1=25Ω，电源输出电压恒为U=3V，理想电流表的量程为0～0.6A。
当拉环不受力时，滑片P位于a端。
下列关于这个电路的说法正确的是（）A．当拉环不受力时，闭合开关后电流表的读数为0AB．当拉力为400N时，电流表指针指在0.3A处C．当拉力为400N时，电流表指针指在0.5A处D．该健身器材能测量力的范围是0～400N3．如图所示，将一光敏电阻连入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断（）A．θ′=θB．θ′<θC．θ′>θD．不能确定θ和θ′的关系4．如图所示为温度自动报警器的工作原理图，图中1是电磁铁、2是衔铁，5是水银温度计（水银导电）。
常温下3触点处于断开状态4触点处于闭合状态，则下列说法正确的是（）A．当温度低于警戒温度时电磁铁磁性增强，3触点闭合4触点断开B．此装置为低温报警装置，温度低于警戒温度时，电铃报警C．此装置为高温报警装置，温度高于警戒温度时，指示灯亮D．要提高报警时的警戒温度应使导线AB短些5．用图甲所示电路测量电流表的内阻。
闭合开关S，当变阻器的滑片滑至c处时，电流表和电压表的读数分别为40mA、9V，已知图甲中热敏电阻的I--U关系图线如图乙所示，则电流表的内阻为多少（）A．0．14ΩB．85ΩC．140ΩD．225Ω6．关于传感器，下列说法正确的是（）A．所有传感器都是由半导体材料做成的B．金属材料也可以制成传感器C．干簧管是一种能够感知电场的传感器D．传感器一定是通过感知电压的变化来传递信号的7．如图是磁敏报警装置中的一部分电路，其中R B是磁敏传感器，它的电阻随金属异物的出现而减小；a、b接报警器．闭合S，当传感器R B所在处出现金属异物时，电流表的电流I、ab两端的电压U将（）A．I减小，U减小B．I减小，U增大C．I增大，U减小D．I增大，U增大8．某智慧物流有20余台配送机器人上阵，该配送机器人能够识别红绿灯信号、规避道路障碍和来往车辆、主动礼让行人。
5-6 解：已知D1=18mm221+p2/，解：已知ξ=0.6，振幅误差小于2%。
若振动体作简谐振动，即当输入信号x 0为正弦波时，可得到频率传递函数为正弦波时，可得到频率传递函数÷÷øöççèæ+÷÷øöççèæ-÷÷øöççèæ=02020021)(w w x w w w w w j j x x t 得 振幅比2022020021úûùêëé÷÷øöççèæ+úúûùêêëé÷÷øöççèæ-÷÷øöççèæ=w w x w w w w j x x t0x x t =1.02时，0w w =3.51；0x x t =0.98时，0w w=1.45因要求0w w>>1，一般取0w w ≥3，所以取0w w ≥3.515-11 已知磁电式振动速度已知磁电式振动速度传感器传感器的固有频率n f =15Hz ，阻尼系数ξ=0.7。
若输入频率为f=45Hz 的简谐振动，求传感器输出的振幅误差为多少？谐振动，求传感器输出的振幅误差为多少？5-12 何谓何谓霍尔效应霍尔效应？利用霍尔效应可进行哪些参数测量？ 答：当答：当电流电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差，这一现象便是霍尔效应。
