磁敏传感器

磁敏传感器工作原理磁敏传感器工作原理：磁敏传感器，顾名思义就是感知磁性物体的存在或者磁性强度(在有效范围内)这些磁性材料除永磁体外，还包括顺磁材料(铁、钴、镍及其它们的合金)当然也可包括感知通电(直、交)线包或导线周围的磁场。

一，传统的磁检测中首先被采用的是电感线圈为敏感元件。

特点正是无须在线圈中通电，一般仅对运动中的永磁体或电流载体起敏感作用。

后来发展为用线圈组成振荡槽路的。

如探雷器，金属异物探测器，测磁通的磁通计等. (磁通门，振动样品磁强计)。

二，霍尔传感器霍尔传感器是依据霍尔效应制成的器件。

霍尔效应：通电的载体在受到垂直于载体平面的外磁场作用时，则载流子受到洛伦兹力的作用，并有向两边聚集的倾向，由于自由电子的聚集(一边多一边必然少)从而形成电势差，在经过特殊工艺制备的半导体材料这种效应更为显著。

从而形成了霍尔元件。

早期的霍尔效应的材料Insb(锑化铟)。

为增强对磁场的敏感度，在材料方面半导体IIIV 元素族都有所应用。

近年来，除Insb之外，有硅衬底的，也有砷化镓的。

霍尔器件由于其工作机理的原因都制成全桥路器件，其内阻大约都在 150Ω~500Ω之间。

对线性传感器工作电流大约在2~10mA左右，一般采用恒流供电法。

Insb与硅衬底霍尔器件典型工作电流为10mA。

而砷化镓典型工作电流为2 mA。

作为低弱磁场测量，我们希望传感器自身所需的工作电流越低越好。

（因为电源周围即有磁场，就不同程度引进误差。

另外，目前的传感器对温度很敏感，通的电流大了，有一个自身加热问题。

（温升）就造成传感器的零漂。

这些方面除外附补偿电路外，在材料方面也在不断的进行改进。

霍尔传感器主要有两大类，一类为开关型器件，一类为线性霍尔器件，从结构形式（品种）及用量、产量前者大于后者。

霍尔器件的响应速度大约在1us 量级。

三，磁阻传感器磁阻传感器，磁敏二极管等是继霍尔传感器后派生出的另一种磁敏传感器。

采用的半导体材料于霍尔大体相同。

霍尔磁敏传感器工作原理霍尔磁敏传感器工作原理霍尔磁敏传感器是一种常用的磁敏元件，可广泛应用于位置检测、速度测量、角度测量等领域。

它利用霍尔效应来检测磁场，并将其转化为电信号。

下面将介绍霍尔磁敏传感器的工作原理。

1. 引入霍尔效应霍尔效应是指当导体中有电流通过时，置于垂直磁场中的导电材料会在其两侧产生电势差。

这种现象是由于磁场对载流子的影响导致的。

2. 基本构造霍尔磁敏传感器的基本构造包括霍尔元件和信号处理电路。

霍尔元件是一个半导体器件，通常采用硅或镓化合物制成。

信号处理电路负责将霍尔元件输出的微弱电信号放大并转换为可用的电压或电流信号。

3. 工作原理当霍尔磁敏传感器暴露在磁场中时，磁场作用于霍尔元件上的载流子。

根据磁场的方向和极性，载流子会产生偏转，从而在霍尔元件的两侧产生电势差。

3.1 磁场方向垂直于电流方向当电流通过霍尔元件时，磁场方向垂直于电流方向，则在霍尔元件的两侧会形成相反的电势差。

这个电势差称为霍尔电压（Hall voltage）。

3.2 输出信号处理霍尔电压通过信号处理电路进行放大和处理。

常见的处理方法包括使用运算放大器和滤波器等电路来调整信号的增益和频率响应。

4. 特点和应用霍尔磁敏传感器具有灵敏度高、响应速度快、可靠性好等优点。

它可以检测不同强度和方向的磁场，能够工作在宽温度范围内。

因此，它在许多领域中得到广泛应用，包括角度传感、位置检测、速度测量、电流测量等。

总结：霍尔磁敏传感器的工作原理是基于霍尔效应，利用磁场对导电材料的影响产生电势差，通过信号处理电路将其转化为可用的电信号。

其高灵敏度、快速响应和可靠性使得它成为许多应用中的重要组成部分。

通过不断的研究和改进，霍尔磁敏传感器在工业、汽车、电子等领域中的应用前景将更加广阔。

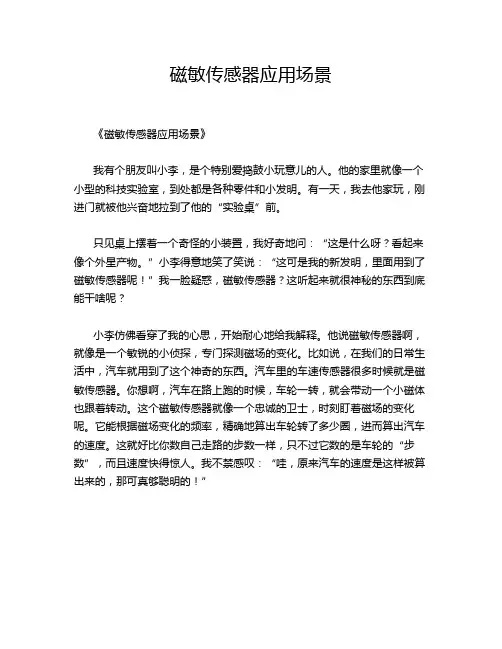

磁敏传感器应用场景《磁敏传感器应用场景》我有个朋友叫小李，是个特别爱捣鼓小玩意儿的人。

他的家里就像一个小型的科技实验室，到处都是各种零件和小发明。

有一天，我去他家玩，刚进门就被他兴奋地拉到了他的“实验桌”前。

只见桌上摆着一个奇怪的小装置，我好奇地问：“这是什么呀？看起来像个外星产物。

”小李得意地笑了笑说：“这可是我的新发明，里面用到了磁敏传感器呢！”我一脸疑惑，磁敏传感器？这听起来就很神秘的东西到底能干啥呢？小李仿佛看穿了我的心思，开始耐心地给我解释。

他说磁敏传感器啊，就像是一个敏锐的小侦探，专门探测磁场的变化。

比如说，在我们的日常生活中，汽车就用到了这个神奇的东西。

汽车里的车速传感器很多时候就是磁敏传感器。

你想啊，汽车在路上跑的时候，车轮一转，就会带动一个小磁体也跟着转动。

这个磁敏传感器就像一个忠诚的卫士，时刻盯着磁场的变化呢。

它能根据磁场变化的频率，精确地算出车轮转了多少圈，进而算出汽车的速度。

这就好比你数自己走路的步数一样，只不过它数的是车轮的“步数”，而且速度快得惊人。

我不禁感叹：“哇，原来汽车的速度是这样被算出来的，那可真够聪明的！”小李又拿起他的小装置，说这个还能应用在我们的智能手机里呢。

现在的智能手机功能越来越强大，其中的指南针功能就可能会用到磁敏传感器。

当你在野外迷路了，打开手机指南针，它就像一个指路灯，给你指引方向。

磁敏传感器在里面就起到了关键的作用。

它能感知地球的磁场，就像一个能听懂地球磁场语言的小耳朵，把磁场的信息转化成我们能看懂的方向指示。

我打趣地说：“那这个小耳朵可真厉害，要是我在深山老林里，可全靠它了。

”不仅如此，在一些门禁系统中也有磁敏传感器的身影。

小李一边说一边比划着。

就像公司或者小区的大门，有的门禁卡里面是有磁条的。

当你把门禁卡靠近读卡器的时候，读卡器里的磁敏传感器就开始工作了。

它就像一个严格的门卫，在检查磁条里的磁场信息是否正确。

如果正确，就像在说“没错，你是自己人，可以进来”，然后门就开了。

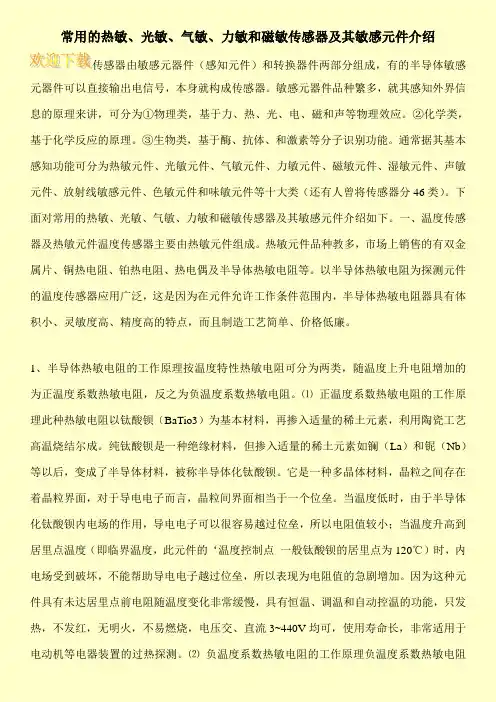

常用的热敏、光敏、气敏、力敏和磁敏传感器及其敏感元件介绍传感器由敏感元器件（感知元件）和转换器件两部分组成，有的半导体敏感元器件可以直接输出电信号，本身就构成传感器。

敏感元器件品种繁多，就其感知外界信息的原理来讲，可分为①物理类，基于力、热、光、电、磁和声等物理效应。

②化学类，基于化学反应的原理。

③生物类，基于酶、抗体、和激素等分子识别功能。

通常据其基本感知功能可分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类（还有人曾将传感器分46类）。

下面对常用的热敏、光敏、气敏、力敏和磁敏传感器及其敏感元件介绍如下。

一、温度传感器及热敏元件温度传感器主要由热敏元件组成。

热敏元件品种教多，市场上销售的有双金属片、铜热电阻、铂热电阻、热电偶及半导体热敏电阻等。

以半导体热敏电阻为探测元件的温度传感器应用广泛，这是因为在元件允许工作条件范围内，半导体热敏电阻器具有体积小、灵敏度高、精度高的特点，而且制造工艺简单、价格低廉。

1、半导体热敏电阻的工作原理按温度特性热敏电阻可分为两类，随温度上升电阻增加的为正温度系数热敏电阻，反之为负温度系数热敏电阻。

⑴正温度系数热敏电阻的工作原理此种热敏电阻以钛酸钡（BaTio3）为基本材料，再掺入适量的稀土元素，利用陶瓷工艺高温烧结尔成。

纯钛酸钡是一种绝缘材料，但掺入适量的稀土元素如镧（La）和铌（Nb）等以后，变成了半导体材料，被称半导体化钛酸钡。

它是一种多晶体材料，晶粒之间存在着晶粒界面，对于导电电子而言，晶粒间界面相当于一个位垒。

当温度低时，由于半导体化钛酸钡内电场的作用，导电电子可以很容易越过位垒，所以电阻值较小；当温度升高到居里点温度（即临界温度，此元件的‘温度控制点一般钛酸钡的居里点为120℃）时，内电场受到破坏，不能帮助导电电子越过位垒，所以表现为电阻值的急剧增加。

因为这种元件具有未达居里点前电阻随温度变化非常缓慢，具有恒温、调温和自动控温的功能，只发热，不发红，无明火，不易燃烧，电压交、直流3~440V均可，使用寿命长，非常适用于电动机等电器装置的过热探测。

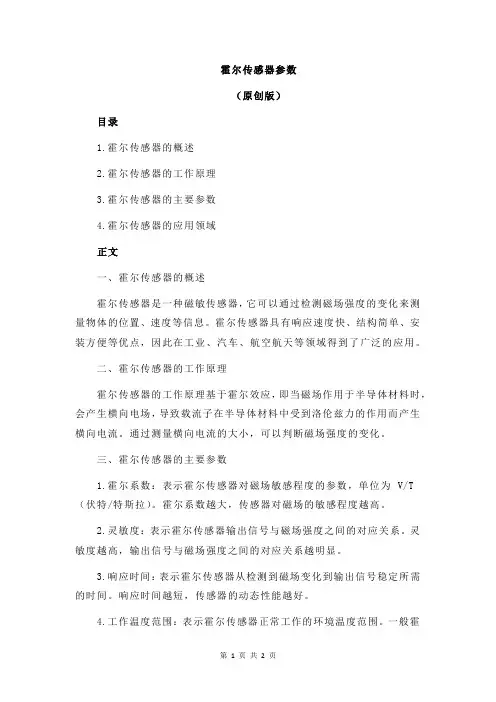

霍尔传感器参数（原创版）目录1.霍尔传感器的概述2.霍尔传感器的工作原理3.霍尔传感器的主要参数4.霍尔传感器的应用领域正文一、霍尔传感器的概述霍尔传感器是一种磁敏传感器，它可以通过检测磁场强度的变化来测量物体的位置、速度等信息。

霍尔传感器具有响应速度快、结构简单、安装方便等优点，因此在工业、汽车、航空航天等领域得到了广泛的应用。

二、霍尔传感器的工作原理霍尔传感器的工作原理基于霍尔效应，即当磁场作用于半导体材料时，会产生横向电场，导致载流子在半导体材料中受到洛伦兹力的作用而产生横向电流。

通过测量横向电流的大小，可以判断磁场强度的变化。

三、霍尔传感器的主要参数1.霍尔系数：表示霍尔传感器对磁场敏感程度的参数，单位为 V/T （伏特/特斯拉）。

霍尔系数越大，传感器对磁场的敏感程度越高。

2.灵敏度：表示霍尔传感器输出信号与磁场强度之间的对应关系。

灵敏度越高，输出信号与磁场强度之间的对应关系越明显。

3.响应时间：表示霍尔传感器从检测到磁场变化到输出信号稳定所需的时间。

响应时间越短，传感器的动态性能越好。

4.工作温度范围：表示霍尔传感器正常工作的环境温度范围。

一般霍尔传感器的工作温度范围较宽，但在极端温度下，其性能可能会受到影响。

四、霍尔传感器的应用领域1.汽车电子：霍尔传感器在汽车电子中的应用非常广泛，如曲轴位置传感器、节气门位置传感器等，用于检测发动机的运行状态，提高发动机的燃油效率和降低排放。

2.工业自动化：霍尔传感器在工业自动化领域也有广泛应用，如磁性材料检测、起重机定位、机器人控制等。

3.航空航天：在航空航天领域，霍尔传感器用于检测飞机发动机的转速、飞行速度等参数，以确保飞行安全。

4.电力系统：在电力系统中，霍尔传感器用于检测电流、电压等参数，以实现电力系统的自动化控制。

总之，霍尔传感器作为一种磁敏传感器，具有响应速度快、结构简单、安装方便等优点，在工业、汽车、航空航天等领域得到了广泛的应用。

磁电式转速传感器工作原理
磁电式转速传感器的工作原理是基于磁感应定律和磁敏电阻的特性。

当磁场发生器旋转时，会产生一个旋转的磁场。

磁敏传感器放置在磁场发
生器附近，磁感应线圈内的磁阻会随着磁场变化而变化。

磁敏传感器通过
测量磁感应线圈的电阻值来确定磁场的变化，从而确定转速。

具体来说，磁感应线圈的电阻值与磁感应强度之间存在一定的关系。

当磁感应强度变化时，磁感应线圈的电阻值也会变化。

利用这个原理，通
过测量电阻值的变化就可以确定磁场的变化，从而确定转速。

磁电式转速传感器中的磁感应线圈采用磁敏电阻（MR）或磁敏电容（MC）等材料制成。

这些材料具有磁阻或电阻随磁场变化而发生变化的特性。

当磁感应强度变化时，磁敏电阻或磁敏电容的阻值或容值也会发生变化。

信号处理电路通过测量磁敏元件的电阻或电容值来得到转速信号。

为了保证传感器的稳定性和精度，磁电式转速传感器通常采用差比测
量方法。

差比测量方法是指将待测信号与参考信号进行比较，从而得到差值。

在磁电式转速传感器中，信号处理电路会采集磁敏元件的电阻或电容值，与一个参考信号进行比较，得到差值。

根据差值的大小，可以确定转
速的大小。

总结起来，磁电式转速传感器的工作原理是利用磁感应线圈的电阻或
电容随磁场变化而变化的特性，通过测量磁感应元件的电阻或电容值来确
定转速。

它适用于广泛的应用领域，如汽车制造、风力发电、机械加工等。

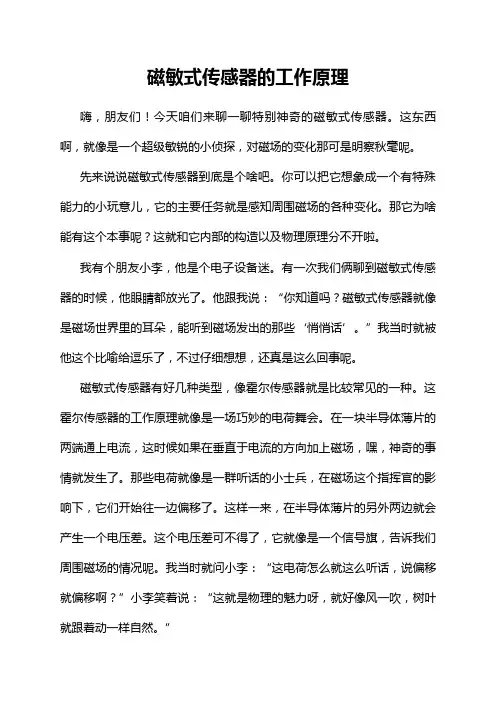

磁敏式传感器的工作原理嗨，朋友们！今天咱们来聊一聊特别神奇的磁敏式传感器。

这东西啊，就像是一个超级敏锐的小侦探，对磁场的变化那可是明察秋毫呢。

先来说说磁敏式传感器到底是个啥吧。

你可以把它想象成一个有特殊能力的小玩意儿，它的主要任务就是感知周围磁场的各种变化。

那它为啥能有这个本事呢？这就和它内部的构造以及物理原理分不开啦。

我有个朋友小李，他是个电子设备迷。

有一次我们俩聊到磁敏式传感器的时候，他眼睛都放光了。

他跟我说：“你知道吗？磁敏式传感器就像是磁场世界里的耳朵，能听到磁场发出的那些‘悄悄话’。

”我当时就被他这个比喻给逗乐了，不过仔细想想，还真是这么回事呢。

磁敏式传感器有好几种类型，像霍尔传感器就是比较常见的一种。

这霍尔传感器的工作原理就像是一场巧妙的电荷舞会。

在一块半导体薄片的两端通上电流，这时候如果在垂直于电流的方向加上磁场，嘿，神奇的事情就发生了。

那些电荷就像是一群听话的小士兵，在磁场这个指挥官的影响下，它们开始往一边偏移了。

这样一来，在半导体薄片的另外两边就会产生一个电压差。

这个电压差可不得了，它就像是一个信号旗，告诉我们周围磁场的情况呢。

我当时就问小李：“这电荷怎么就这么听话，说偏移就偏移啊？”小李笑着说：“这就是物理的魅力呀，就好像风一吹，树叶就跟着动一样自然。

”还有磁阻传感器，这东西的工作原理也很有趣。

你可以把磁阻传感器里面的电阻材料想象成一条布满了小障碍的道路。

正常情况下，电流在这个材料里流动就像汽车在路上行驶，还算顺畅。

可是一旦有磁场靠近，就好像突然在路上设置了一些无形的路障，电流流动就变得困难起来了，电阻就增大了。

反过来，如果磁场的方向或者强度改变了，这些“路障”的布局也会跟着改变，电阻也就跟着变了。

这多神奇啊！我跟小李讨论这个的时候，我们都感叹大自然的规律真是妙不可言。

咱们再说说这些磁敏式传感器在实际生活中的应用吧。

就拿汽车来说，现在很多汽车里都安装了磁敏式传感器。

比如说在汽车的速度检测系统里，通过磁敏式传感器来检测车轮转动时磁场的变化，从而准确地算出汽车的速度。

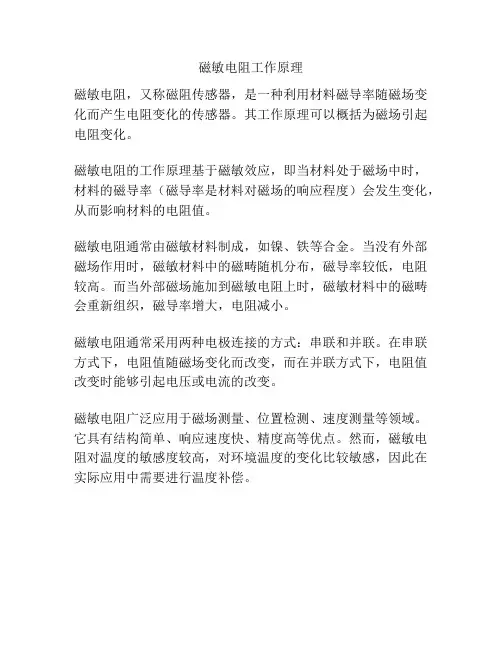

磁敏电阻工作原理
磁敏电阻，又称磁阻传感器，是一种利用材料磁导率随磁场变化而产生电阻变化的传感器。

其工作原理可以概括为磁场引起电阻变化。

磁敏电阻的工作原理基于磁敏效应，即当材料处于磁场中时，材料的磁导率（磁导率是材料对磁场的响应程度）会发生变化，从而影响材料的电阻值。

磁敏电阻通常由磁敏材料制成，如镍、铁等合金。

当没有外部磁场作用时，磁敏材料中的磁畴随机分布，磁导率较低，电阻较高。

而当外部磁场施加到磁敏电阻上时，磁敏材料中的磁畴会重新组织，磁导率增大，电阻减小。

磁敏电阻通常采用两种电极连接的方式：串联和并联。

在串联方式下，电阻值随磁场变化而改变，而在并联方式下，电阻值改变时能够引起电压或电流的改变。

磁敏电阻广泛应用于磁场测量、位置检测、速度测量等领域。

它具有结构简单、响应速度快、精度高等优点。

然而，磁敏电阻对温度的敏感度较高，对环境温度的变化比较敏感，因此在实际应用中需要进行温度补偿。
