机械制造工艺学习题汇总

机械制造工艺学复习题含参考答案公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]机械制造工艺学一、填空题：1.对那些精度要求很高的零件，其加工阶段可以划分为：粗加工阶段，半精加工阶段， ， 。

2.根据工序的定义，只要 、 、工作对象（工件）之一发生变化或对工件加工不是连续完成，则应成为另一个工序。

3.采用转位夹具或转位工作台，可以实现在加工的同时装卸工件，使 时间与 时间重叠，从而提高生产率。

4.尺寸链的特征是关联性和 。

5.拉孔，推孔，珩磨孔， 等都是自为基准加工的典型例子。

6.根据工厂生产专业化程度的不同，生产类型划分为 、 和单件生产三类。

7.某轴尺寸为043.0018.050+-φmm ，该尺寸按“入体原则”标注为 mm 。

8.工艺基准分为 、 、测量基准和装配基准。

9.机械加工工艺过程由若干个工序组成，每个工序又依次分为安装、 、 和走刀。

10. 传统的流水线、自动线生产多采用 的组织形式，可以实现高生产率生产。

11. 选择粗基准时一般应遵循、、粗基准一般不得重复使用原则和便于工件装夹原则。

12. 如图1所示一批工件，钻4—φ15孔时，若先钻1个孔，然后使工件回转90度钻下一个孔，如此循环操作，直至把4个孔钻完。

则该工序中有个工步，个工位。

图1 工件13. 全年工艺成本中，与年产量同步增长的费用称为，如材料费、通用机床折旧费等。

14. 精加工阶段的主要任务是。

15. 为了改善切削性能而进行的热处理工序如、、调质等，应安排在切削加工之前。

16.自位支承在定位过程中限制个自由度。

17.工件装夹中由于基准和基准不重合而产生的加工误差，称为基准不重合误差。

18.在简单夹紧机构中，夹紧机构实现工件定位作用的同时，并将工件夹紧；夹紧机构动作迅速，操作简便。

19．锥度心轴限制个自由度，小锥度心轴限制个自由度。

20.回转式钻模的结构特点是夹具具有；盖板式钻模的结构特点是没有。

《机械制造工艺学》习题及答案一填充题1 机械制造工艺学的研究对象主要是机械加工中的三大问题即（a），（b），（c）。

答案：加工质量、生产率、经济性。

2 机械加工工艺系统包括（a），（b），（c），（d）等四个方面。

答案：机床、夹具、工件、刀具。

3 工艺过程划分加工阶段的原因是：（a），（b），（c），（d）。

答案：提高加工质量、合理利用机床、安排热处理工序、及早发现毛坯缺陷。

4 在机械制造中，通常将生产方式划分为（a），（b），（c）三种类型。

答案：单件小批、中批、大批大量生产。

5 确定毛坯加工余量的方法有三种即（a），（b），（c）。

大批量生产用（d）。

答案：计算法、查表法、经验估计法、计算法。

6 根据作用的不同，基准通常可分为（a）和（b）两大类，定位基准属于（c）。

答案：设计基准、工艺基准、工艺基准。

7 为了保证加工质量，安排机加工顺序的原则是（a），（b），（c），（d）。

答案：先面后孔、先粗后精、先主后次、先基面后其它。

8 选择定位粗基准要考虑（1）使各加工面都有一定的和比较均匀的（a）；（2）保证加工面与非加工面的（b）。

答案：加工余量、相互位置精度。

9 零件的加工精度包括三方面的内容即（a），（b），（c）。

答案：尺寸精度、几何形状精度、表面相互位置精度10 零件表层的机械物理性质包括（a ），（b），（c）。

答案：表面冷硬、表层残余应力、表层金相组织11 刀具磨损属于（a ）误差，可以通过计算后输入（b ）来补偿。

答案：变值系统误差、等值异号的误差12 零件的表面质量包括（a），（b），（c）、（d）。

答案：表面粗糙度及波度、表面冷硬、表层残余应力、表层金相组织13 工艺系统的振动分为两大类即（a）与（b），其中振幅随切削用量而变的是（c）。

答案：强迫振动、自激振动、自激振动14 切削加工后，引起表面残余应力的主要原因有（a）,（b）,（c）。

答案：塑性变形、温度变化、金相组织变化15 精密机床加工精度零件为了减少热变形，加工前应具备两条：（a），（b ）。

机械制造工艺习题库及答案一、单选题（共52题，每题1分，共52分）1.一般孔深L与孔径D之比L/D大于( )的孔称为深孔，如车床主轴的轴向通孔等。

A、5～10B、10～50C、50～100正确答案：A2.减小表面粗糙度的措施( )。

A、增大刀具主偏角B、减小刀具刃倾角C、减小刀具后角D、增大刀尖圆弧半径E、减小刀具前角正确答案：D3.表面淬火后，工件的表层获得硬而耐磨的( )组织，而心部仍保持原来的韧性较好的组织。

A、屈氏体B、托氏体C、索氏体D、马氏体正确答案：D4.灰铸铁、可锻铸铁、球墨铸铁、蠕墨铸铁中，力学性能最好的是( )。

A、灰铸铁B、蠕墨铸铁C、球墨铸铁D、可锻铸铁正确答案：C5.滚动轴承钢可采用( )作为预备热处理。

A、去应力退火B、正火C、球化退火D、完全退火正确答案：C6.在实际生产中，对使用性能要求不高的工件，常用( )代替调质。

A、完全退火B、去应力退火C、球化退火D、正火正确答案：D7.为了改善轴类零件的综合机械性能，通常对轴进行( )热处理。

A、完全退火B、回火C、正火D、调质正确答案：D8.传动螺纹用于传递动力、运动或位移，其牙型多为锯齿形或( )。

A、矩形B、三角形C、梯形正确答案：C9.工件采用心轴定位时，定位基准面是( )。

A、心轴外圆柱面B、工件内圆柱面C、工件孔中心线D、心轴中心线正确答案：B10.切削用量对切削力的影响程度由小到大的顺序是( ),( ),背吃刀量。

①进给量② 切削速度③进给深度，正确答案是( )。

A、②③B、①②C、②①D、①③正确答案：C11.采用一般的工艺方法，下列金属材料中，焊接性能较好的是( )。

A、碳素工具钢B、可锻铸铁C、不锈钢D、低碳钢正确答案：D12.某零件采用的材料为HT200,其中200表示( )。

A、屈服强度B、塑性C、抗拉强度D、硬度正确答案：C13.划分生产类型时，对于重型零件(30kg以上),大量生产是指年产量为( )的生产。

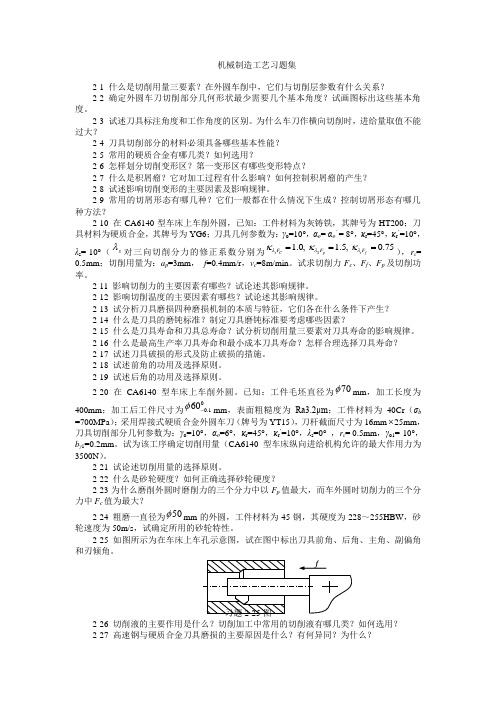

机械制造工艺习题集2-1 什么是切削用量三要素？在外圆车削中，它们与切削层参数有什么关系？2-2 确定外圆车刀切削部分几何形状最少需要几个基本角度？试画图标出这些基本角度。

2-3 试述刀具标注角度和工作角度的区别。

为什么车刀作横向切削时，进给量取值不能过大？2-4 刀具切削部分的材料必须具备哪些基本性能？2-5 常用的硬质合金有哪几类？如何选用？2-6 怎样划分切削变形区？第一变形区有哪些变形特点？2-7 什么是积屑瘤？它对加工过程有什么影响？如何控制积屑瘤的产生？2-8 试述影响切削变形的主要因素及影响规律。

2-9 常用的切屑形态有哪几种？它们一般都在什么情况下生成？控制切屑形态有哪几种方法？2-10 在CA6140型车床上车削外圆，已知：工件材料为灰铸铁，其牌号为HT200；刀具材料为硬质合金，其牌号为YG6；刀具几何参数为：γo =10°，αo = αo ’ = 8°，κr =45°，κr ’=10°，λs =-10°（s λ对三向切削分力的修正系数分别为 1.0, 1.5, 0.75s C S p s f F F F λλλκκκ===），r ε=0.5mm ；切削用量为：a p =3mm ， f =0.4mm/r ，v c =8m/min 。

试求切削力F c 、F f 、F p 及切削功率。

2-11 影响切削力的主要因素有哪些？试论述其影响规律。

2-12 影响切削温度的主要因素有哪些？试论述其影响规律。

2-13 试分析刀具磨损四种磨损机制的本质与特征，它们各在什么条件下产生？2-14 什么是刀具的磨钝标准？制定刀具磨钝标准要考虑哪些因素？2-15 什么是刀具寿命和刀具总寿命？试分析切削用量三要素对刀具寿命的影响规律。

2-16 什么是最高生产率刀具寿命和最小成本刀具寿命？怎样合理选择刀具寿命？ 2-17 试述刀具破损的形式及防止破损的措施。

1、镗内孔至 39.600.1 ；
2、插键槽至尺寸A; 3、热处理；
4、磨内孔至 400
设计尺寸 43.6 0
0.34
0.05
，同时保证
。
要求确定工序尺寸A及其偏差。
机械制造工艺学
[1-10]工艺尺寸链的应用
1000.20和 50.05 mm，按调整 如图所示，终加工时铣缺口须保证尺寸
机械制造工艺学
[3-4]为什么车床床身导轨在水平面内的直线度要求比垂直面内的高 ？而平面磨床则相反？镗床则都要求较高？
普通车床的车刀是水平安装的，床身导轨在水平面内的直 线度误差直接反映为刀具在被加工表面的法线方向上的尺寸变 化，对加工直径影响大。 磨削平面时，加工表面的法线方向在垂直面上，因此对平 面磨床床身导轨在垂直面上的直线度有较高的要求。 在镗床上镗孔时，加工表面的法线方向是不断变化的，镗 床导轨在水平面与垂直面的直线度误差都对镗孔的径向尺寸有 明显影响，因而都有较高的要求。
[3-2] 由于近似加工方法都将产生原理误差，因而都不是完善的加
工方法，这种说法对吗？为什么？ [3-3]举例说明误差复映现象并简述误差复映规律。 [3-4]为什么车床床身导轨在水平面内的直线度要求比垂直面内的 高？而平面磨床则相反？镗床则都要求较高？
[3-5]分析说明热塑性变形后材料表层的残余应力分布。
机械制造工艺学
[1-5]粗基准的选择原则？ 选择粗基准重点考虑如何保证各加工表面有足够余量，使 不加工表面和加工表面间的尺寸、位置符合零件图要求。 一 般应遵循以下几项原则： （1）被加工零件上如需保证不加工表面与加工面的位置要 求，则应选不加工面作粗基准，这样可以保证不加工表面相对 于加工表面具有一定的相对位置关系。 （2）合理分配加工余量的原则 从保证重要表面加工余 量均匀考虑，应选择重要表面作粗基准。 （3）便于装夹的原则 为使工件定位稳定，夹紧可靠， 要求所选用的粗基准尽可能平也光洁，并有足够的支承面积。 （4）粗基准一般不得重复使用的原则。

机械制造工艺基础复习题第1章 切削与磨削过程一、单项选择题1、金属切削过程中,切屑的形成主要是 1 的材料剪切滑移变形的结果;① 第Ⅰ变形区 ② 第Ⅱ变形区 ③ 第Ⅲ变形区 ④ 第Ⅳ变形区2、在正交平面内度量的基面与前刀面的夹角为 1 ;① 前角 ② 后角 ③ 主偏角 ④ 刃倾角3、切屑类型不但与工件材料有关,而且受切削条件的影响;如在形成挤裂切屑的条件下,若加大前角,提高切削速度,减小切削厚度,就可能得到 1 ;① 带状切屑 ② 单元切屑 ③ 崩碎切屑 ④ 挤裂切屑4、切屑与前刀面粘结区的摩擦是 2 变形的重要成因;① 第Ⅰ变形区 ② 第Ⅱ变形区 ③ 第Ⅲ变形区 ④ 第Ⅳ变形区5、切削用量中对切削力影响最大的是 2 ;① 切削速度 ② 背吃刀量 ③ 进给量 ④ 切削余量6、精车外圆时采用大主偏角车刀的主要目的是降低 2 ;① 主切削力F c ② 背向力F p ③ 进给力F f ④ 切削合力F7、切削用量三要素对切削温度的影响程度由大到小的顺序是 2 ;① f a v p c →→ ② p c a f v →→ ③ c p v a f →→ ④ c p v f a →→8、在切削铸铁等脆性材料时,切削区温度最高点一般是在 3;① 刀尖处 ② 前刀面上靠近刀刃处 ③ 后刀面上靠近刀尖处 ④ 主刀刃处加工钢料塑性材料时,前刀面的切削温度比后刀面的切削温度高,而加工铸铁等脆性材料时,后刀面的切削温度比前刀面的切削温度高;因为加工塑性材料时,切屑在前刀面的挤压作用下,其底层金属和前刀面发生摩擦而产生大量切削热,使前刀面的温度升高;加工脆性材料时,由于塑性变形很小,崩碎的切屑在前刀面滑移的距离短,所以前刀面的切削温度不高,而后刀面的摩擦产生的切削热使后刀面切削温度升高而超过前刀面的切削温度;前刀面和后刀面上的最高温度都不在刀刃上,而是离开刀刃有一定距离的地方;切削区最高温度点大约在前刀面与切屑接触长度的一半处,这是因为切屑在第一变形区加热的基础上,切屑底层很薄一层金属在前刀面接触区的内摩擦长度内又经受了第二次剪切变形,切屑在流过前刀面时又继续加热升温;随着切屑沿前刀面的移动,对前刀面的压力减小,内摩擦变为外摩擦,发热量减少,传出的热量多,切削温度逐渐下降;9、积屑瘤是在 1 切削塑性材料条件下的一个重要物理现象;①低速②中速③高速④超高速10、目前使用的复杂刀具的材料通常为 4;①硬质合金②金刚石③立方氮化硼④高速钢11、在立式钻床上钻孔,其主运动和进给运动 2 ;①均由工件来完成②均由刀具来完成③分别由工件和刀具来完成④分别由刀具和工件来完成12、进给运动通常是机床中;①切削运动中消耗功率最多的运动② 切削运动中速度最高的运动③ 不断地把切削层投入切削的运动④ 使工件或刀具进入正确加工位置的运动13、切削用量中对刀具寿命影响最大的是 1 ;①进给速度②背吃刀量③进给量④切削速度14、切削铸铁等脆性材料时,容易产生 3 切屑;①带状切屑②单元切屑③崩碎切屑④挤裂切屑15、用硬质合金刀具对碳素钢工件进行精加工时,应选择刀具材料的牌号为1 ;① YT30 ② YT5 ③ YG3④ YG8YT30 耐磨性和运行的切削速度较YT15高,但使用强度抗冲击韧性较差;适于碳素钢与合金钢的精加工,如小断面的精车精镗,精扩等;YT15 耐磨性优于YT15合金,但抗冲击韧性较YT5差;适于钢, 铸钢,合金钢中切削断面的半精加工或小切削断面精加工;YT5 在钨钴钛合金中强度,抗冲击及抗震性最好,但耐磨性较差;适于碳素钢与合金钢包括锻件,冲压件,铸铁表皮间断切削时的粗车粗刨半精刨;YG3类适合于、及其合金、非金属等材料的连续精加工和半精加工;YG8类适合于铸铁、有色金属及其合金的粗加工,也能用于断续切削;16、在背吃刀量a和进给量f一定的条件下,切削厚度与切削宽度的比值取决于p3 ;① 刀具前角② 刀具后角③ 刀具主偏角④ 刀具副偏角17、精铣铸铁箱体平面时,以下可选择的刀具材料是 ;① YG8 ② YG3 ③ YT5 ④ YT3018、精车外圆时,为了避免已加工表面被切屑划伤,应采用刃倾角 2 的外圆车刀;① λs= 0° ② λs> 0°③ λs< 0°④ λs < -10°19、砂轮的 3 是指工作表面的磨粒在磨削力的作用下脱落的难易程度;① 粒度② 疏松度③ 硬度④ 强度20、精车45钢轴,以下可选择的刀具材料是 ;① YG8 ② YT5 ③ YG3 ④ YT30二、判断题1、第Ⅲ变形区的变形是造成已加工表面硬化和残余应力的主要原因;y2、由于大部分塑性变形集中于第Ⅰ变形区,因而切削变形的大小,主要由第Ⅰ变形区的变形来衡量;y3、切屑形态的变化反映了切削变形程度的不同,如带状切屑是切削层沿剪切面滑移变形尚未达到断裂程度而形成的;y4、刀具刃倾角为正时,能保护刀尖,一般用于断续切削;n5、切屑与前刀面的摩擦与一般金属接触面间的摩擦不同,不是一般的外摩擦,而是切屑粘结部分和上层金属之间的摩擦,即切屑的内摩擦;y6、硬脆材料与金属材料的切除过程有所不同,其切除过程以断裂破坏为主;y7、切屑底层与前刀面间粘结区的摩擦是形成积屑瘤的重要成因;y8、磨粒磨损主要在低速切削条件下存在,因此,对低速切削的刀具而言,磨粒磨损往往是刀具磨损的主要原因;n9、在精车碳素钢工件时,一般应选择YT30牌号的硬质合金车刀;y10、影响切削力的因素很多,其中最主要的是刀具材料、刀具磨损、冷却润滑液;n11、切削温度是切削过程的一个重要物理量,主要影响刀具磨损和积屑瘤的产生,但对表面质量没有影响;n12、切削温度的高低不仅取决于热源区产生热量的多少,而且还取决于散热条件的好坏;y13、切削用量增加,功率消耗加大,切削热的生成加多,切削温度就会升高;y14、切削脆性材料时,由于形成崩碎切屑,故最高温度区位于靠近刀尖的后刀面上的小区域内;y15、切削用量中切削速度对刀具耐用度的影响最大,其次为切削深度,而进给量对刀具耐用度的影响最小;n16、在YG、YT类硬质合金中,钴和钛的含量越高,硬度与耐磨性越好,越适合金属的粗加工;y17、高速钢刀具具有较高的强度和韧性,刃口锋利,切削速度和耐用度都高于硬质合金;n18、砂轮的硬度是指工作表面的磨粒在磨削力的作用下脱落的难易程度,粗磨时应选用较软的的砂轮,工件材料较硬时,应选用较硬的的砂轮;n19、主切削力F c是计算机床功率及设计夹具、刀具的主要依据;y20、当切削塑性金属材料时,若切削速度较低,切削厚度较薄,则易发生前后刀面磨损;y三、问答题1、刀具的基本角度有哪几个如何定义的它们对切削加工有何主要影响2、切削层参数指的是什么与切削深度a和进给量f有什么关系p3、普通硬质合金分为哪几类简述其特点和用途;4、三个变形区有何特点各自对切屑的形成过程有什么影响5、三个切削分力是如何定义的各分力对切削加工过程有何影响6、影响刀具磨损的主要原因有哪些如何影响的7、用︒=45r κ的车刀加工外圆柱面,加工前工件直径为Φ62,加工后直径为Φ54,主轴转速n = 240 r/min,刀具的进给速度v f =96mm/min,试计算c v 、f 、a p 、h D 、b D 、A D ;8、已知某高速钢外圆车刀的标注角度为：5,6,12,10,90-===='=s o o r r λαγκκ,试画图表示之,并说明各角度的名称和定义;9、请回答W18Cr4V 、YT15、YG8三种刀具材料各属于哪类刀具材料适合加工何种工件材料可在什么样的切削条件下加工10、什么是砂轮砂轮有哪些基本特性如何选择合适的砂轮11、按以下刀具材料、工件材料、加工条件进行刀具材料的合理选择：刀具材料：YG3X 、YG8、YT5、YT30、W18G4V;工件材料及切削条件：① 粗铣铸铁箱体平面；② 粗镗铸铁箱体孔；③ 齿轮加工的剃齿工序；④ 45钢棒料的粗加工；⑤ 精车40钢工件外圆;12、什么是刀具的工作角度它们与刀具的基本标注角度有哪些不同13、切削液的主要作用有哪些如何正确地选择切削液14、主运动和进给运动如何定义与确定各自有何特点15、什么是切削用量三要素各自有何作用四、填空题1、根据摩擦情况不同,切屑与前刀面接触部分可分为两个摩擦区,即 黏结区 和 滑动区 ;2、切削力可以分解为三个分力,它们是 主切削力 力、 背向力 力和进给力力,其中主切削力消耗的功率最大, 背向力力则不消耗功率;3、在刀具的五个基本标注角度中,影响排屑方向的标注角度主要是前角 ;4、切削用量与切削力有密切关系,切削用量中对切削力影响最大的是背吃刀量;5、切削加工45钢时通常应采用 YT或YW 类硬质合金刀具;6、一次磨刀之后,刀具进行切削,后刀面允许的最大磨损量VB,称为磨钝标准 ;7、外圆车刀的主偏角增大后,会使背向力Fp 增大 ,进给力Ff减小 ;8、粗加工时,限制进给量的主要因素是切削力；精粗加工时,限制进给量的主要因素是表面粗糙度 ;9、切削用量选择的一般顺序是：先确定背吃刀量 ,再确定进给量 ,最后确定进给速度 ;10、切削加工是利用刀具和工件之间的相对运动来完成的,它包括主运动和进给运动；在切削加工中, 主运动只有一个,而进给运动可以有一个或者数个;11、切削用量三要素是指切削速度、进给速度或进给量和背吃刀量 ;12、切削脆性材料时,容易产生崩碎切屑;13、根据切屑形成过程中变形程度的不同,切屑的基本形态可分为：带状切屑、挤裂切屑、单元和崩碎切屑四种基本类型; 14、刀具磨损的原因主要有磨磨粒磨损、黏结磨损、扩散磨损和氧化磨损等;15、切削液的主要作用是冷却、润滑、清洗和排屑和防锈 ;第2章制造工艺装备一、单项选择题1、半闭环控制的数控系统的反馈检测元件一般安装在 3 ;①工作台上②滚珠丝杠上③伺服电机轴上④机床主轴上2、工件的定位就是使 2①不同批工件逐次放入到夹具中,都能占据同一正确位置;②同一批工件逐次放入到夹具中,都能占据同一正确位置;③不同批工件逐次放入到夹具中,都能占据不同正确位置;④同一批工件逐次放入到夹具中,都能占据不同正确位置;3、在数控铣床上用球头立铣刀铣削一凹球面型腔,属于 3 ;①轨迹法②成型法③相切法④范成法4、大批大量生产中广泛采用 2 ;①通用夹具② 专用夹具③ 成组夹具④ 组合夹具5、在外圆磨床上磨削工件外圆表面,其主运动是 1 ;① 砂轮的回转运动② 工件的回转运动③ 砂轮的直线运动④ 工件的直线运动6、小锥度心轴限制 4 个自由度;① 2 ② 3 ③ 4 ④ 57、过正方体工件中心垂直于某一表面打一通孔,必须限制 4 个自由度;① 2 ② 3 ③ 4 ④ 58、普通车床的主参数是 4 ;① 可车削的最大直径 ② 主轴与尾座之间最大距离③ 中心高 ④ 床身上工件最大回转直径9、在球体上铣平面,要求保证尺寸H 图2-1,必须限制 1 个自由度;① 1 ② 2 ③ 3 ④ 410、在球体上铣平面,若采用图2-2所示方法定位,则实际限制 3 个自由度;① 1 ② 2 ③ 3 ④ 4二、判断题1、工件在夹具中定位时,只要采用了六个定位支承点来定位,就可以满足其完全定位了;n2、采用机床夹具装夹工件,主要是为了保证工件加工表面的位置精度;n3、不完全定位和欠定位在夹具中是不允许存在的;n4、定位误差是由于夹具定位元件制造不准确所造成的加工误差;n5、过定位系指工件实际被限制的自由度数多于工件加工所必须限制的自由度数;y6、不完全定位一定存在欠定位;n7、基准不重合误差是由于工件的定位基准与设计基准不重合引起的;n8、砂轮磨粒的硬度越高,则砂轮的硬度也越高;n图2-1 图2-29、小锥度心轴与工件孔配合的定位可限制工件的5个自由度;y10、机床夹具必不可少的组成部分有定位元件和夹紧元件;y三、分析计算题1、根据图2-3所示各题的加工要求,试确定合理的定位方案,并绘制草图;① 在球形零件上钻一通过球心O 的小孔D 图a② 在一长方形零件上钻一不通孔D 图b③ 在圆柱体零件上铣一键槽凸图c④ 在一连杆零件上钻一通孔D 图d⑤ 在一套类零件上钻一小孔O 1图e图2-32、试分析图2-4所示各定位方案中各定位元件限制的自由度；图2-43、在图2-5a 所示工件上加工键槽,要求保证尺寸014.054 和对称度;现有3种定位方案,分别如图b,c,d 所示;试分别计算3种方案的定位误差,并选择最佳方案;4、工件尺寸如图2-6a,现欲加工O 孔,保证尺寸300 ;试分析图b 、c 、d 所示各定b ）d ）+0.03图2-5位方案的定位误差a为零件图,加工时工件轴线保持水平,V型块均为90o;a b c d图2-65、在图2-7a示工件上铣一缺口,尺寸要求见零件图;采用三种不同的定位方案,试分析它们的水平和垂直两个方向的定位误差,并判断能否满足加工要求定位误差不大于加工尺寸公差的1/3;a b c d图2-76、图2-8是某车床主运动传动系统示意图,试求：①写出其主运动传动链的传动路线表达式；②判断主轴V可获得多少种转速；③计算出主轴V的最高转速和最低转速;图2-8四、填空题1、工件在夹具上的定位是通过工件上的定位基准面与夹具中定位元件的工作表面接触或配合来实现的;2、机床夹具的定位误差主要由基准不重合误差和基准位置误差两个方面的误差组成;3、机床夹具最基本的组成部分是定位元件、夹紧装置和夹具体 ;4、根据铣刀主运动方向与进给运动方向的关系,可分为周铣和端铣两种铣削方式;5、根据六点定位原理分析,工件的定位方式分为欠定位、过定位、完全定位和不完全定位 ;6、一般短圆柱销限制了工件的 2 个自由度,长圆柱销限制了工件的 4 个自由度;7、定位V形块的两斜面夹角,一般选用60°、90°和 120° ,而其中又以90°应用最多;8、机床夹具的动力夹紧装置由动力装置、中间传力机构和夹紧元件所组成;9、工件定位时,几个定位支承点重复限制同一个自由度的现象,称为过定位 ;10、通用机床型号按一定规律排列组成,如CA6140为车床,其中符号C代表车床类 ,A代表改进型号,6表示卧式车床,1表示普通卧式床,40代表最大回转直径为400mm ;五、问答题1、什么是逆铣和顺铣各自适合怎样的切削场合与要求2、什么是机床夹具它由哪些功能元件组成这些元件的作用是什么3、什么叫完全定位、不完全定位、欠定位、过定位不完全定位和过定位是否均不允许存在为什么4、定位和夹紧有什么关系为什么说夹紧不等于定位5、试述定位误差、基准位移误差和基准不重合误差的概念及产生的原因;第3章机械加工质量分析与控制一、单项选择题1、在切削加工时,下列因素中, 3 对工件加工表面粗糙度没有影响;① 刀具几何形状② 切削用量③ 检测方法④工件材料2、加工误差的敏感方向是 3 ;①主运动方向②进给运动方向③过刀尖的加工表面的法向④过刀尖的加工表面的切向所谓误差敏感方向就是通过刀刃的加工表面方向,在此方向上原始误差对加工误差影响最大;3、误差复映系数与工艺系统刚度 3 ;①无关②成正比③成反比④相等误差复映现象是在机械加工中普遍存在的一种现象,它是由于加工时毛坯的尺寸和、装卡的偏心等原因导致了工件加工余量变化,而工件的材质也会不均匀,故引起切削力变化而使工艺系统变形量发生改变产生的加工误差;4、精加工夹具的有关尺寸公差常取工件相应尺寸公差的 2 ;① 1/10～1/5 ② 1/5～1/3 ③ 1/3～1/2 ④ 1/2～15、在普通车床上用三爪卡盘夹工件外圆车内孔,车后发现已加工出的内孔与其外圆不同轴,其最可能的原因是2 ;①车床主轴径向跳动② 卡爪装夹面与主轴回转轴线不同轴③ 刀尖与主轴轴线不等高④ 车床纵向导轨与主轴回转轴线不平行6、在车床上就地车削或磨削三爪卡盘的卡爪是为了 4 ;①提高主轴回转精度② 降低三爪卡盘卡爪面的表面粗糙度③ 提高装夹稳定性④ 保证三爪卡盘卡爪面与主轴回转轴线同轴7、为减小传动元件对传动精度的影响,应采用 2 传动;①升速② 降速③ 等速④ 变速8、机床部件的实际刚度 4 按实体所估算的刚度;①大于②等于③ 小于④远小于9、以下各项原始误差中,属于随机性误差的有： 3 ;①夹具定位误差② 工艺系统的受力变形③ 多次调整误差④ 工艺系统的热变形10、零件机械加工的工序公差T和误差分布均方根差σ,一般应满足 1 的关系;① T＞6σ ② T＝6σ ③ T＜6σ ④ T≈6σ11、工艺能力系数与零件公差 1 ;①成正比② 成反比③ 相等④ 关系不大12、外圆磨床上采用死顶尖是为了 1 ;①消除顶尖孔不圆度对加工精度的影响② 消除导轨不直度对加工精度的③ 消除工件主轴运动误差对加工精度的影响④ 提高工艺系统刚度13、加工精度的高低是指加工后零件尺寸、形状、位置等几何参数与 2 的符合程度;① 机器使用时要求的几何参数② 零件设计图中要求的几何参数③ 零件测量时要求的几何参数④ 机器装配时要求的几何参数14、工艺系统强迫振动的频率与外界干扰力的频率 ;① 无关② 相近③ 相同④ 相同或成整倍数关系15、切削加工中自激振动的频率工艺系统的固有频率;① 大于② 小于③ 不同于④ 等于或接近于二、判断题1、零件表面的位置精度可以通过一次装夹或;y2、在机械加工中不允许有加工原理误差;n3、在切削加工系统中,强迫振动是受外界干扰振动影响的一种可持续的有害振动;y4、点图分析法能将随机误差和变值性系统误差分开,并能观察出变值性系统误差的变化趋势;y5、主轴的径向跳动会引起工件的圆度误差;y6、普通卧式车床导轨在垂直面内的直线度误差对加工精度影响不大;y7、控制与降低磨削温度,是保证磨削质量的重要措施;y8、只要工序能力系数大于1,就可以保证不出废品;n9、车削外圆时,增加刀尖圆弧半径,可减小已加工表面的粗糙度值;y10、在R x -中,只要没有点子越出控制限,就表明工艺过程稳定;n三、分析计算题1、在无心磨床上磨削销轴,销轴外径尺寸要求为φ12±;现随机抽取100件进行测量,结果发现其外径尺寸接近正态分布,平均值为99.11X =,均方根偏差为003.0=σ;试：① 画出销轴外径尺寸误差的分布曲线；② 计算该工序的工艺能力系数；③ 估计该工序的废品率；④ 分析产生废品的原因,并提出解决办法;2、三台车床上各加工一批工件的外圆表面,加工后经度量发现有如图3-1所示的形状误差：a 锥形；b 腰鼓形；c 鞍形;试分析产生上述各种形状误差的主要原因;acb 图3-13、在车床上用三爪卡盘定位夹紧精镗一薄壁套筒内孔如图3-2所示,试分析可能引起加工后内孔尺寸、形状及与外圆同轴度误差的主要原因;图3-24、在两台型号相同的自动车床上加工一批小轴外圆,要求保证直径φ11±,第一台加工1000件,其直径尺寸按照正态分布,平均值mm x 005.111=,均方差mm 004.01=σ;第二台加工800件,其直径尺寸也按正态分布,且mm x 015.112=,mm 0025.02=σ;试求：① 在同一图上画出两台机床加工的两批工件的尺寸分布图,并指出哪台机床的精度高② 计算并比较哪台机床的废品率高,并分析其产生的原因及提出改进方法;5、已知一工艺系统的误差复映系数为,工件在本工序前有椭圆度误差,若本工序的形状精度允差,问至少走几刀,方能使形状精度合格四、填空题1、机械加工表面质量包括 加工表面粗糙度 与 波度 等两项基本内容;2、主轴回转误差可以分解为 端面圆跳动 、径向圆跳动 、 角度摆动 等三种基本形式;3、零件的机械加工是在由 机床 、 刀具 、 夹具 和 工件 组成的工艺系统内完成的;4、工艺系统热变形的热源大致可分为内部热源和外部热源,内部热源包括 切削热 和 摩擦热 ；外部热源包括 环境温度 和 各种辐射热 ;5、切削加工中影响加工表面粗糙度的因素主要有 、 、 ;6、零件加工尺寸精度的获得方法有： 试切法 、 调整法 、 定尺寸刀具法 、 自动控制法 ;7、车外圆时,车床导轨水平面内的直线度误差对零件加工精度的影响较垂直面内的直线度误差影响大得多,故称水平方向为车削加工的误差方向; 8、磨削加工时,提高砂轮速度可使加工表面粗糙度数值；提高工件速度可使加工表面粗糙度数值；增大砂轮粒度号,可使加工表面粗糙度数值增大 ;9、车削螺纹时,车床的传动链误差将影响到所加工螺纹的误差;10、机械加工中影响工件加工表面质量的振动类型主要有强迫振动和自激振动两种;11、精加工时,主要考虑加工质量,常选用较小的背吃刀量和进给量,较高的切削速度;12、零件的加工精度包括尺寸精度精度、形状精度和位置精度三方面内容;13、机械加工中自激振动的频率接近或等于系统的固有频率,它属于不衰减振动,是由内部激振力引起的;14、减少复映误差的方法主要有：减小进给量、和提高工艺系统刚度、增加走刀次数;15、获得零件形状精度的方法有轨迹法、成形法和成形法;五、问答题1、工件加工精度包括哪几个方面获得加工精度的方法有哪几种2、什么是系统误差和随机误差各有何特点3、什么是误差复映什么是误差复映系数一般可采用什么措施减少误差复映对加工精度的影响4、什么是工艺能力系数如何应用它来分析加工精度问题5、加工表面质量包括哪几个方面的内容影响表面粗糙度的因素有哪些第4章机械加工工艺规程的制定一、单项选择题1、重要的轴类零件的毛坯通常应选择 2 ;①铸件② 锻件③ 棒料④ 管材2、零件机械加工工艺过程组成的基本单元是 2 ;①工步②工序③安装④走刀3、基准重合原则是指使用被加工表面的基准作为精基准;①设计② 工序③ 测量④ 装配4、在镗床上镗箱体孔时,先镗孔的一端；然后,工作台回转180°,再镗孔的另一端；则该加工过程属于 2 ;①二个工序②二个工步③二次安装④二次走刀5、箱体类零件常采用 2 作为统一精基准;①一面一孔② 一面两孔③ 两面一孔④ 两面两孔6、经济加工精度是在 4 条件下所能保证的加工精度和表面粗糙度;① 最不利② 最佳状态③ 最小成本④ 正常加工7、铜合金7级精度外圆表面加工通常采用的加工路线;① 粗车② 粗车-半精车③ 粗车-半精车-精车④ 粗车-半精车-精磨8、铸铁箱体上加工φ120H7孔常采用的加工路线是 1 ;①粗镗-半精镗-精镗②粗磨-半精磨-精磨③钻孔-扩孔-铰孔④粗镗-半精镗-精磨-研磨9、为改善材料切削性能而进行的热处理工序如退火、正火等,通常安排在 4 进行;① 切削加工之前 ② 磨削加工之前 ③ 切削加工之后 ④ 粗加工后、精加工前10、工序余量公差等于 1 ;① 上道工序尺寸公差与本道工序尺寸公差之和② 上道工序尺寸公差与本道工序尺寸公差之差③ 上道工序尺寸公差与本道工序尺寸公差之和的二分之一④ 上道工序尺寸公差与本道工序尺寸公差之差的二分之一11、某外圆表面车削,前道工序尺寸为029.05.35-Φ,本道工序尺寸为010.01.35-Φ,本工序最小余量双面为 1 ;① ② mm ③ ④12、装配尺寸链组成的最短路线原则又称 3 原则;① 尺寸链封闭 ② 大数互换 ③ 一件一环 ④ 平均尺寸最小13、“分组选择装配法”装配适用于 场合;① 低精度少环尺寸链 ② 高精度少环尺寸链③ 高精度多环尺寸链 ④ 低精度多环尺寸链14、采用等公差计算装配尺寸链中各组成环的公差时,若尺寸链的总环数为n,则概率法计算比极值法计算,各组成环的公差平均可以放大 倍; ① n ② n ③ 1-n ④ n-115、装配系统图是用来表示 2 的;① 装配工艺过程 ② 装配系统组成 ③ 装配系统布局 ④ 机器装配结构二、判断题1、编制工艺规程不需考虑现有生产条件;。

机械制造工艺学试题答案一、选择题（每题5分，共25分）1. 以下哪个属于机械加工的基本工艺过程？（A）A. 车削加工B. 焊接加工C. 锻造加工D. 铸造加工2. 以下哪种加工方法属于非传统加工方法？（B）A. 铣削加工B. 激光加工C. 车削加工D. 钻孔加工3. 以下哪个因素对机械加工精度影响最大？（C）A. 机床精度B. 工件材料C. 工艺系统误差D. 操作者技能4. 以下哪个属于机械加工中的冷却液？（D）A. 液压油B. 齿轮油C. 液压脂D. 乳化液5. 以下哪种加工方法适用于大批量生产？（A）A. 流水线生产B. 单件生产C. 批量生产D. 定制生产二、填空题（每题5分，共25分）1. 机械加工的基本工艺过程包括：车削加工、铣削加工、刨削加工、磨削加工等。

2. 非传统加工方法包括：激光加工、电子束加工、等离子体加工、电化学加工等。

3. 影响机械加工精度的因素有：机床精度、刀具精度、工件定位误差、工艺系统误差等。

4. 冷却液的选用原则：根据工件材料、加工方法、刀具类型等因素选择合适的冷却液。

5. 机械加工中的流水线生产方式适用于大批量生产，可以提高生产效率，降低生产成本。

三、简答题（每题10分，共30分）1. 简述机械加工工艺系统的组成。

答：机械加工工艺系统包括以下几个组成部分：（1）机床：用于完成各种加工的设备。

（2）刀具：用于切削工件的工具。

（3）夹具：用于定位和固定工件的装置。

（4）工件：需要加工的对象。

（5）工艺装备：包括量具、测量工具、工具等。

（6）操作者：操作机床、刀具、夹具等设备的人员。

2. 简述机械加工精度的影响因素。

答：影响机械加工精度的因素主要有以下几个方面：（1）机床精度：包括机床本身的几何精度、运动精度和静态精度。

（2）刀具精度：包括刀具的几何精度和磨损情况。

（3）工件定位误差：包括工件在夹具中的定位误差和加工过程中的定位误差。

（4）工艺系统误差：包括机床、刀具、夹具、工件等在加工过程中产生的误差。

0.13510Li图120L21035二、计算题1.图所示某齿轮机构，已知 A]=3O°o.o6mm, A2=5°o.O6mm, A3=38 +0.16 +0.10mm, A4=30.o.o5nim,试计算齿轮右端面与档圈左端血的向端在血的轴向间隙A。

的变动范围。

根据公式 A0=A3-A 1 -A2-A4=38-30-5-3=0ES0=ES3- (EI1+EI2+EI4)=(0」6+0.06+0.04+0.05) mm=+0.31 mmEI0=EI3・(ES1+ES2+ES4) = (0.10-0-0-0) mm=+0.10mm 故轴向间隙AO的变化范围为0.10〜0.31 mimA3\//////——\//////一■吃 Al A0「A4M -----------------2.如图所示，A、B、C、D、E各面及设计尺寸20土0.1 mm,工序尺寸L】、L?都在前工序加工出。

本工序中，以E面为测量基准加工D面，得尺寸10±0.1,并要求保证设计尺寸10±0.4、35±0.2,现在要求计算前工序加工所得到的两个工序尺寸L】、L2的尺寸及偏差，以 满足两个设计尺寸的要求。

L1的尺寸链如图所示。

35为封闭环，L1为增环，10为减环。

可求得：Ll=45±0.1L2的尺寸链如图所示。

10为封闭环，20、L2为减环，35为增环。

可求得：L2=5 ±35±0・2LiESN=ES1-EI2-EI3= 0.016-2 X -0.06 mm=+0.136mm EIN=EII-ES2-ES3=0-2 X -0.02mm=+0.04mm3. 如图所示零件，按图样注出的尺寸A|和A3加工时不易测量，现改为按尺寸A 】和A3加 工，为了保证原设计要求，试计算A?的基本尺寸和偏差。

据题意，按尺寸Al 、A2加工，则A3必须为封闭环，A2则为工序尺寸。

机械制造工艺学课后习题及参考答案篇一：《机械制造工艺学》试题库及答案《机械制造工艺学》习题及答案一填充题 1 机械制造工艺学的研究对象主要是机械加工中的三大问题即（a），（b），（c）。

答案：加工质量、生产率、经济性。

2 机械加工工艺系统包括（a），（b），（c），（d）等四个方面。

答案：机床、夹具、工件、刀具。

3 工艺过程划分加工阶段的原因是：（a），（b），（c），（d）。

答案：提高加工质量、合理利用机床、安排热处理工序、及早发现毛坯缺陷。

4 在机械制造中，通常将生产方式划分为（a），（b），（c）三种类型。

答案：单件小批、中批、大批大量生产。

5 确定毛坯加工余量的方法有三种即（a），（b），（c）。

大批量生产用（d）。

答案：计算法、查表法、经验估计法、计算法。

6 根据作用的不同，基准通常可分为（a）和（b）两大类，定位基准属于（c）。

答案：基准、工艺基准、工艺基准。

7 为了保证加工质量，安排机加工顺序的原则是（a），（b），（c），（d）。

答案：先面后孔、先粗后精、先主后次、先基面后其它。

8 选择定位粗基准要考虑（1）使各加工面都有一定的和比较均匀的（a）；（2）保证加工面与非加工面的（b）。

答案：加工余量、相互位置精度。

9 零件的加工精度包括三方面的内容即（a），（b），（c）。

答案：尺寸精度、几何形状精度、表面相互位置精度 10 零件表层的机械物理性质包括（a ），（b），（c）。

答案：表面冷硬、表层残余应力、表层金相组织 11 刀具磨损属于（a ）误差，可以通过计算后输入（b ）来补偿。

答案：变值系统误差、等值异号的误差 12 零件的表面质量包括（a），（b），（c）、（d）。

答案：表面粗糙度及波度、表面冷硬、表层残余应力、表层金相组织 13 工艺系统的振动分为两大类即（a）与（b），其中振幅随切削用量而变的是（c）。

答案：强迫振动、自激振动、自激振动 14 切削加工后，引起表面残余应力的主要原因有（a）,（b）,（c）。

一、是非题(10分)1.只增加定位的刚度和稳定性的支承为可调支承。

（×）2.机械加工中，不完全定位是允许的，而欠定位则不允许。

（√）3.一面双销定位中，菱形销长轴方向应垂直于双销连心线。

（√）4.装配精度要求不高时，可采用完全互换法。

（×）5.车削细长轴时，工件外圆中间粗两头细，产生此误差的主要原因是工艺系统刚度差。

（√）6.机床的热变形造成的零件加工误差属于随机性误差。

（×）7.机床的传动链误差是产生误差复映现象的根本原因。

（×）8.工序集中则使用的设备数量少，生产准备工作量小。

（×）9.工序余量是指加工内、外圆时加工前后的直径差。

（×）10.工艺过程包括生产过程和辅助过程两个部分。

（×）二、填空(30分)1.机械加工中，加工阶段划分为（粗加工）、（半精加工）、（精加工）、（光整加工）。

2.达到装配精度的方法有（互换法）、（调整法）、（修配法）。

3.加工精度包括（尺寸）、（形状）、（位置）三方面的内容。

4.定位误差由两部分组成，其基准不重合误差是由（定位基准）与（工序基准）不重合造成的，它的大小等于（两基准间尺寸）的公差值。

5.圆偏心夹紧机构中，偏心轮的自锁条件是（eD)20~14(），其中各符号的意义是（D为圆偏心盘的直径；e为偏心量）。

6.机床主轴的回转误差分为（轴向跳动）、（径向跳动）、（角度摆动）。

7.机械加工中获得工件形状精度的方法有（轨迹法）、（成型法）、（展成法）等几种。

8.机床导轨在工件加工表面（法线）方向的直线度误差对加工精度影响大，而在（切线）方向的直线度误差对加工精度影响小。

9.选择精基准应遵循以下四个原则，分别是：（基准重合）、（基准统一）、（互为基准）、（自为基准）。

10.夹具对刀元件的作用是确定（刀具）对（工件）的正确位置。

11.划分工序的主要依据是( 工作地点不变)和工作是否连续完成。

三、解释概念(10分)1.经济精度在正常生产条件下即完好设备、适当夹具、必需刀具、一定的熟练工人，合理的工时定额下，某种加工方法所达到的公差等级和粗糙度。

机械制造工艺学习题试题库机电工程教研室目录一填充题 (3)二选择题 (7)三问答题 (9)四分析题 (16)五计算题 (25)六计算实例 (40)2．用调整法钻2-φD 孔、磨台阶面，试根据加工要求，按给定的坐标，用符号分别标出该两工序应该限制的自由度，并指出属于何种定位？七、应用计算题（每小题10分，共20分）1．在无心磨床上磨削一批小轴，直径要求为mm 002.016-ϕ，加工后测量发现小轴直径尺寸符合正态分布，其平均值mm X 991.15=，均方根偏差为mm 005.0=σ，试：⑴ 画出尺寸分布图；⑵ 标出可修复及不可修复的废品率； ⑶ 分析产生废品的主要原因。

2．下列三图中：A ）表示了零件的部分轴向尺寸，B ）、C ）为有关工序示意图，在B ）工序中加工尺寸mm 01.050-和mm 1.0010+在C ）工序中，加工尺寸h H ∆+0，试计算H 和Δh 值。

一填空题二选择题1 整体式箱体时应采用的粗基准是：（）a.顶面；b.主轴承孔；c.底面；d.侧面。

2 中批量生产中用以确定机加工余量的方法是：（）a.查表法；b.计算法；c.经验估算法3 车床主轴产生轴向窜动，其原因可能是：（）a.主轴承端面跳动量大；b.主轴轴肩端面跳动量大；c.两者都有较大的端面跳动量；d.主轴后端紧固螺母松动。

4 用三爪卡盘夹持镗削工件短孔，产生了倒锥，其原因可能是：（）a.刀具磨损b.工件热变形c.机床导轨误差d.床头箱因连接螺栓松动，使轴线与导轨不平行。

5 滚齿与插齿相比，滚齿的（）a.运动精度高;b.齿形精度高;c.基节精度高;d.生产率高；e.齿面粗糙度值低。

6 使用三点式自位支承所限制的自由度数目是：（）a.三个自由度；b. 二个自由度；c. 一个自由度；d.0个自由度7 机床主轴承内环滚道有形状误差，对加工精度影响较大的是：（）a.外圆磨床；b.平面磨床；c.卧式镗床；d.车床8 车床上加工大刚度轴外圆产生中凹的原因可能是：（）a.机床刚度差；b.刀具热变形；c.工件热变形；d.刀具磨损；e.工件刚度差9 当装配尺寸链组成环多，装配精度高于IT6大批量生产时，达到装配精度的方法宜选用：（）a.完全互换法；b.大数互换法；c.选配法；d.修配法；e.调节法。

《机械制造工艺学》习题及答案一填充题1 机械制造工艺学的研究对象主要是机械加工中的三大问题即，， .2 机械加工工艺系统包括，， , 等四个方面。

3 工艺过程划分加工阶段的原因是：，， , 。

4 在机械制造中,通常将生产方式划分为、、三种类型。

5 确定毛坯加工余量的方法有三种即、、。

大批量生产用。

6 根据作用的不同，基准通常可分为和两大类，定位基准属于。

7 为了保证加工质量，安排机加工顺序的原则是、、、。

8 选择定位粗基准要考虑(1)使各加工面都有一定的和比较均匀的；（2）保证加工面与非加工面的 .9 零件的加工精度包括三方面的内容即、、。

10 零件表层的机械物理性质包括、、 .11 刀具磨损属于误差，可以通过计算后输入来补偿。

12 零件的表面质量包括、、、。

13 工艺系统的振动分为两大类即与 ,其中振幅随切削用量而变的是 .14 切削加工后，引起表面残余应力的主要原因有、、。

15 精密机床加工精度零件为了减少热变形,加工前应具备两条：、。

15 弯曲的轴进行冷校直后，原来凸出处会产生应力，原来凹下处产生应力。

16 磨削长薄片状工件时若在长度方向两端顶住，在热影响下工件发生的变形，冷后具有的形状误差。

17 解释自激振动的原理主要有两条、。

18 在普通车床上用两顶尖装夹长轴外圆,若机床刚度较低，则工件产生的形状误差；若工件刚度较低，则工件产生的误差。

19 普通车床上对加工精度影响较大的导轨误差是及 .20 切削加工中,若同时用几把刀具加工零件的几个表面则称这种工步为 ,若一把刀具同时加工几个表面则称这种刀具为。

21 十大原始误差中、、、属于动误差。

22 主轴轴承外环滚道有形状误差则对类机床的加工精度影响较大；内环滚道有形状误差则对类机床的加工精度影响较大。

25 机械加工过程所产生的加工误差，根据性质可分为两大类与。

机床的制造误差属于 ,刀具尺寸磨损属于，工件材料硬度变化导致的误差为。

26 车床主轴轴向窜动使被加工零件端面产误差，加工螺纹时将造成工件误差。

机械制造工艺学复习题及参考答案
第一章
1.1什么叫生产过程、工艺过程、工艺规程？
答案：
生产过程是指从原材料变为成品的劳动过程的总和。
在生产过程中凡属直接改变生产对象的形状、尺寸、性能及相对位置关系的过程，称为工艺过程。
在具体生产条件下，将最合理的或较合理的工艺过程，用文字按规定的表格形式写成的工艺文件，称为机械加工工艺规程，简称工艺规程。
偏差应为多少？
答案：
根据题意画出尺寸链图，根据尺寸链判断孔尺寸D≒1000 _0(+0.3)mm半径500 _0(-0.15)为减环，尺寸540 _(-0.35)0为增环，尺寸B为封闭环，
尺寸B的上偏差≒增环上偏差－减环下偏差≒0－0≒0，尺寸B的下偏差≒增环下偏差－减环上偏差≒－0.35－0.15≒－0.5，所以B≒40 _(-0.5)0
过定位：工件在夹具中定位时，若几个定位支承重复限制同一个或几个自由度，称为过定位。
（举例在课本page12、13பைடு நூலகம்。
1.10何谓零件、套件、组件和部件？何谓套装、组装、部装、总装和装配？
答案：
零件是组成机器的最小单元，它是由整块金属或其它材料构成的。
套件是在一个零件上，装上一个或若干个零件构成的。它是最小的装配单元。
组件是在一个基准零件上，装上若干套件而构成的。
部件是在一个基准零件上，装上若干组件、套件和零件构成的。部件在机器中能完成一定的、完整的功用。
将零件装配成套件的工艺过程称为套装。
将零件和套件装配成组件的工艺过程称为组装。
将零件、套件和组件装配成部件的工艺过程称为部装。
将零件、套件、组件和部件装配成最终产品的工艺过程称为总装。
在加工时，用以确定工件在机床上或夹具中正确位置所采用的基准，称为定位基准。

机械制造工艺学习题参考解答(部分)汇总外圆2限制了某、y，（用扁V形铁，自动定心）(b)应限制全部6个自由度槽1（用短圆销）限制y，平面2（用支承钉）限制y，外圆面3（用厚V形铁）限制某、z、某、z(c)限制所有6个自由度平面1限制（三个支承钉或平板）z、某、y平面2限制（用支承条）某、z，平面3限制（一个支承钉）y。

(d)应限制全部6个自由度。

底面1限制（用支承板）z、某、y，孔2限制（用短圆销）某、y，外圆弧3限制（用扁V形铁，某可移动的）z。

1-10根据六点定位原理，分析各图示定位方案，并判断各定位元件分别限制了哪些自由度？答：(a)左端卡盘限制z、y，右端尾顶尖限制某、y、z，共限制5个自由度；(b)左端顶尖限制某、y、z，右端滑动顶尖限制y、z，共限制5个自由度；(c)心轴+开口弹性套限制y、z、y、z4个自由度；(d)左端圆锥销限制某、y、z，右端滑动圆锥销限制y、z，共限制5个自由度；(e)左侧两个短V形块限制某、y、某、y4个自由度，右侧一个短V形块限制z、z2个自由度，共限制6个自由度，完全定位；(f)底面两块长支撑板限制z、某、y，侧面下端两个支撑钉限制某、z，侧面上端菱形销限制y，共限制6个自由度，完全定位。

第四章4－3简述机械加工工艺规程的设计原则、步骤和内容。

答：P.12。

优质、高生产率、低成本、利用现有生产条件和减轻工人劳动强度；步骤与内容（10项标题，简写）.4-4试分析图示零件有哪些结构工艺性问题并提出正确的改正意见。

答：修改意见：(1)螺纹处有退刀槽、倒角；(2)两处轴颈（Ra0.4）处有砂轮越程槽，并取一致的尺寸；(3)两处键槽应在同一侧面且尺寸（宽度）一致，一处（小端）可做成一头通槽；(4)凡是装配零件处端面（包括前螺纹端面）都应有倒角（共加四处）；(5)装零件处应有轴向定位结构（加大直径处的台阶）；少一处装轴承的台阶；(6)两端有顶尖孔。

4-6试分别选择图示各零件的粗、精基准。

一、填空题1.获得形状精度的方法有_轨迹法_、成形法、_展成法_;2.主轴回转作纯径向跳动及漂移时,所镗出的孔是_椭圆__形;3.零件的加工质量包括_加工精度_和_加工表面质量__;4.表面残余_拉_拉或压应力会加剧疲劳裂纹的扩展;5.车削加工时,进给量增加会使表面粗糙度_变大_;6.切削液的作用有冷却、_润滑__、清洗及防锈等作用;7.在受迫振动中,当外激励频率近似等于系统频率时,会发生_共振_现象8.刀具静止参考系的建立是以切削运动为依据,其假定的工作条件包括假定运动条件和假定安装条件;9.磨削加工的实质是磨粒对工件进行_刻划_、__滑擦摩擦抛光和切削三种作用的综合过程;10.产品装配工艺中对“三化”程度要求是指结构的标准化、通用化和系列化;11.尺寸链的特征是_关联性和_封闭性_;12.零件光整加工的通常方法有_珩磨_、研磨、超精加工及_抛光_等方法;13.机械加工工艺规程实际上就是指规定零件机械加工工艺过程和操作方法等的_工艺文件14.工艺过程是指生产过程中,直接改变生产对象形状、尺寸、相对位置、及性质的过程;15.零件的几何精度、表面质量、物理机械性能是评定机器零件质量的主要指标;16.加工经济精度是指在正常加工条件下采用符合标准的设备,工艺装备和标准技术等级的工人,不延长加工时间所能保证的加工精度;17.工艺系统的几何误差主要加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差,调整误差、工件的安装误差、刀具、夹具和量具由于的制造误差与磨损引起;18.轴类零件加工中常用两端中心孔作为统一的定位基准;19.零件的加工误差指越小大 ,加工精度就越高低 ;20.粗加工阶段的主要任务是获得高的生产率 ;21.工艺系统的几何误差包括加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差,调整误差、刀具、夹具和量具的制造误差、工件的安装误差;22.精加工阶段的主要任务是使各主要表面达到图纸规定的质量要求;23. 零件的加工误差值越小大 ,加工精度就越高低 ;24机械产品的质量可以概括为__实用性____、可靠性和__经济性____三个方面;25获得尺寸精度的方法有试切法、_定尺寸刀具法__、__调整法_____、自动获得尺寸法;26__加工经济精度_____是指在正常的加工条件下所能保证的加工精度;27主轴回转作纯径向跳动及漂移时,所镗出的孔是_椭圆形______;28工艺上的6σ原则是指有％_____的工件尺寸落在了 3σ范围内29零件的材料大致可以确定毛坯的种类,例如铸铁和青铜件多用_铸造____毛坯30表面残余拉应力会_加剧_加剧或减缓疲劳裂纹的扩展;31车削加工时,主偏角增加会使表面粗糙度_变大__; 32切削液的作用有_冷却___、润滑、清洗及防锈等作用;33磨削加工的实质是磨粒对工件进行_刻划_、__滑擦__和切削三种作用的综合过程;34在受迫振动中,当外激励频率近似等于系统频率时,会发生_共振__现象;35机械加工工艺规程主要有_工艺过程卡片和_工序___卡片两种基本形式;36产品装配工艺中对“三化”程度要求是指结构的__通用化_____、_标准化___和系列化;37．零件光整加工的通常方法有珩磨、_研磨______、超精加工及__抛光_____等方法;38使各种原材料主、半成品成为产品的方法和过程称为工艺;39衡量一个工艺是否合理,主要是从质量、效率、生产耗费三个方面去评价;40零件加工质量一般用加工精度和加工表面质量两大指标表示；41而加工精度包括形状精度、尺寸精度、位置精度三个方面;42．根据误差出现的规律不同可以分为系统误差、随机误差 ;43影响机械加工精度的因素有：加工原理误差、机床的制造误差和磨损、夹具误差、刀具误差、调整误差、工艺系统受力变形、工艺系统受热变形、工件残余应力引起误差等44．在加工或装配过程中___最后__形成、__间接___保证的尺寸称为封闭环;45.某轴尺寸为043.0018.050+-φmm,该尺寸按“入体原则”标注为 00.06150.043ϕ- mm;46.拉孔,推孔,珩磨孔, 铰孔或浮动镗刀块镗孔 等都是自为基准加工的典型例子;47.工艺基准分为 工序基准 定位基准 、测量基准和装配基准; 48.机械加工工艺过程由若干个工序组成,每个工序又依次分为安装、 、 和走刀;工位 工步49. 选择粗基准时一般应遵循 、 、粗基准一般不得重复使用原则和便于工件装夹原则;保证相互位置要求 保证加工表面加工余量合理分配50 如图1所示一批工件,钻4—φ15孔时,若先钻1个孔,然后使工件回转90度钻下一个孔,如此循环操作,直至把4个孔钻完;则该工序中有 个工步, 个工位;1 4 51．锥度心轴限制 个自由度,小锥度心轴限制 个自由度;5 452.工件以外圆表面定位有两种形式,一种是 定位,一种是 定位;定心 支承 53.零件的加工精度包含三方面的内容：尺寸精度、 和 ;形状精度 位置精度 54.主轴回转误差可以分解为径向圆跳动、 和 三种基本形式;端面圆跳动 倾角摆动55.为减小传动元件对传动精度的影响,应采用 传动;降速56.磨削时,砂轮的速度越高,工件表面的粗糙度值 ;越小57.磨削淬火钢时,可能出现的表面金相组织的变化有 烧伤, 烧伤和淬火烧伤;回火 退火 58.磨削时,采用内冷却方式和 砂轮能有效地防止烧伤现象的产生;开槽59. 根据零件的互换程度不同,互换法可以分为 和 ;完全互换法 大数互换法60.装配尺寸链的封闭环就是装配所要保证的 或 ;装配精度 技术要求61保证产品装配精度的方法有互换法、选择法、 和 ;修配法 调整法62.各装配精度之间有密切的关系, 是相对运动精度的基础, 对其它两项精度的实现有较大的影响;相互位置精度 相互配合精度52.由一个零件的精度来保证某项装配精度的情况,称为 ;单件自保53.完全互换装配法常用于 精度的 环尺寸链的大批大量生产装配中;;高或低 少或多54.最常见的调整方法有 、可动调整法和误差抵消调整法;固定调整法 二、简答题1. 冷作硬化的含义及其影响因素机械加工过程中,加工表面受切削力的作用而产生塑性变形,使晶格扭曲,晶粒被拉长、纤维化,甚至破碎,表面层得到强化,其硬度和强度都有所提高,这种现象称为冷作硬化;影响冷作硬化的因素有：1刀具的影响 2切削用量的影响 3工件材料的影响 2. 精基准有哪些选择原则1基准重合原则 应选用设计基准作为定位基准; 2基准统一原则 应尽可能在多数工序中选用一组统一的定位基准来加工其他各表面;3自为基准原则 有些精加工或光整加工工序要求余量小而均匀,应选择加工表面本身作为定位基准; 4互为基准原则 对相互位置精度要求高的表面,可以采用互为基准、反复加工的方法;5可靠、方便原则 应选定位可靠、装夹方便的表面做基准;3. 加工阶段可以划分为哪几个阶段1） 粗加工阶段——其主要任务是切除大部分加工余量,应着重考虑如何获得高的生产率; 2） 半精加工阶段——完成次要表面的加工,并为主要表面的精加工作好准备;3） 精加工阶段——使各主要表面达到图纸规定的质量要求;4） 光整加工阶段——对于质量要求很高的表面,需进行光整加工,主要用以进一步提高尺寸精度和减小表面粗糙度值;4. 什么是表面强化工艺,常用方法有哪些表面强化处理是通过冷压使表面层发生冷态塑性变形,提高硬度,并产生残余压应力的加工方法,常见的表面强化方法有：喷丸强化,滚压加工,液体磨料强化; 5．简述尺寸链中增环、减环判断方法4分一是根据定义,另一是顺着尺寸链的一个方向,向着尺寸线的终端画箭头,则与封闭环同向的组成环为减环,反之则为增环;6．简述制定工艺规程的步骤 8分1分析零件图和产品装配图 2确定毛坯 3拟定工艺路线 4确定各工序尺寸及公差 5确定各工序的设备,刀夹量具和辅助工具 6确定切削用量和工艺定额 7确定各重要工序的技术要求和检验方法 8填写工艺文件;7．浅谈划分加工阶段的原因 6分为了保证加工质量和便于热处理工序的安排等原因,工件的加工余量往往不是一次切除,而是分阶段逐步切除的;8．减小受迫振动的措施受迫振动是由周期性变化的激振力所引起的,其振动频率等于激振力的频率或为激振力频率的倍数,可根据振动频率找出振源,并采取适当的措施加以消除;主要途径包括：1减少激振力 2调整振源频率 3提高工艺系统的刚度和阻尼 4采取隔振措施 5采用减振装置 9．加工工序的安排原则1基面先行原则 2先粗后精原则 3先主后次原则 4先面后孔原则10．什么是表面强化工艺,常用方法有哪些表面强化处理是通过冷压使表面层发生冷态塑性变形,提高硬度,并产生残余压应力的加工方法,常见的表面强化方法有：喷丸强化,滚压加工,液体磨料强化; 11．单件工时定额的含义及组成答：单件工时在一定的生产规模,生产技术和生产组织的条件下,为完成某一工件的某一工序所需要的时间;其组成可表示为：t 休服辅基单＋＋＋＝t t t t 12．表面质量的含义答：任何机械加工方法所获得的加工表面,都不可能是完全理想的表面,总存在一定的几何形状误差,表面层的物理机械性能也会发生变化;包括：1表面粗糙度及波度—其中较小的是粗糙度,较大的是波度;它们影响零件的平稳性和耐磨性;2表面层的物理机械性能—机械加工时,由于切削力、切削热的作用,使表面层的物理机械性能发生变化,包括表面层的冷作硬化、表面层的残余应力和表面层金相组织的变化三个方面;13．制定机械加工工艺规程的原则在一定的生产条件下,以最低的成本,按照计划规定的速度,可靠地加工出符合图纸要求的零件; 14．精密车削的必要条件 答：精密车削的必备条件包括：1精密车床—要求车床实现精密的回转运动和精密的直线运动;2车刀—车刀对加工表面的粗糙度起决定性作用; 3加工环境—包括消除振动干扰及保持稳定的环境温度;15．振动对机械加工过程的危害当切削振动发生时工件表面质量严重恶化,粗糙度增大,产生明显的表面振痕,这时不得不降低切削用量,使生产率的提高受到限制,振动严重时,会产生崩刃现象,使加工过程无法进行下去,此外,振动将加速刀具和机床的磨损,从而缩短刀具和机床的使用寿命,振动噪音也危害工人的健康; 三、判断题6.在大量生产中,单件工时定额可忽略准备与终结时间7. 中批生产中,机械加工工艺规程多采用机械加工工序卡片的形式;8.采用复合工步可以节省基本时间,从而提高生产效率;9.铰孔不但能保证尺寸、形状精度和减小孔的表面粗糙度,还能纠正位置精度;10.轴的外径尺寸的公差,如果按“入体原则”标注,则其上偏差为零;11. 附加基准是起辅助定位作用的基准; 12.孔的直径公差,如果按“入体原则”标注,则其下偏差为零;13. 遵守“基准统一”原则,可以避免产生基准不重合误差;14. 对于平面磨床,床身导轨在垂直面的直线度要求应该高于水平平面内的直线度要求;15. 加工丝杠时常采用弹性或液压尾顶尖,是为了避免工件受热伸长而产生弯曲变形;16. 如果工艺过程稳定,则加工中就不会出现废品; 17. 定位支承点不超过六个,就不会出现过定位;18. 一般来说,夹具误差对加工表面的位置误差影响最大;19. 工件的内应力不影响加工精度;20. 加工误差的点图分析法可用于估算加工过程中的合格率和不合格率21. 定位误差是由于夹具定位元件制造不准确所造成的加工误差;22. 普通车床导轨在垂直面内的直线度误差对加工精度影响不大;23.车削具有圆度误差的毛坯时,由于“误差复映”而使工件产生与毛坯同样大小的圆度误差; 24.假若一批工件加工尺寸的实际分布与正态分布基本相符,则其分布曲线的位置和形状都受加工系统中的常值系统误差的影响; 25. 零件表面粗糙度值越小,其耐磨性越好26.滚压加工能使工件表面金属组织细化,形成压缩残余应力;27.固定调整法采用改变调整件的相对位置来保证装配精度;28.采用互换装配时,选择的协调环不能为标准件或公共环;29.粗糙表面易被腐蚀; 30.工件表面残余应力的数值及性质一般取决于工件最终工序的加工方法;31.采用调整法装配时,选择的补偿环不能为公共环; 32.选择装配法常用于高精度少环尺寸链的成批或大批量生产中;33.如果工件表面没有磨削烧伤色,也就说明工件表面层没有发生磨削烧伤;34.进给量对切削加工表面粗糙度的影响较大;35.装配尺寸链中的协调环和补偿环都不应该是公共环;36.采用直接选配法装配时,最后可能出现“剩余零件”; 1．× 2．√ 3．× 4．√ 5． × 6．√ 7．× 8．√9．× 10．√ 11．× 12．√ 13．×14．√ 15．√ 16．×17．× 18．√ 19．× 20．× 21．×22．√ 23．× 24．×25．× 26．√ 27．× 28．√ 29．√30．√ 31．√ 32．√33．× 34．√ 35．√ 36．√一、 分析题1. 从结构工艺性考虑哪个方案较好,并说明理由a b答案B 结构的工艺性好,钻头切入和切出表面应与孔的轴线垂直,否则钻头易引偏,甚至折断;2. 图示毛坯在铸造时内孔2与外圆1有偏心;如果要求：1与外圆有较高同轴度的孔；2内孔2的加工余量均匀;请分别回答如何选择粗基准为好 答案1为保证与外圆有较高的同轴度的孔应与外圆表面,即1为基准加工内孔,加工后孔壁厚薄均匀;2因要求内孔2的加工余量均匀,则以内孔2自为基准加工,即可保证;3. 基本投资相近时,从经济性角度对不同工艺方案如何选择答案Nk 如果年产量用方案Ⅰ 4. 答案右边的结构B 较好,支承孔内安装滚动轴承时,应使支承内孔台肩直径大于轴承外圈内径,以便于拆卸方便;A B 5． 图示零件的A 、B 、C 面,710H φ及730H φ孔均已经加工;试分析加工712H φ孔时,选用哪些表面定位比较合理为什么6．答：选A 面定位元件为支承板、730H φ孔定位元件为圆柱销、710H φ定位元件为削边销作为定位基准;选730H φ孔和A 面可以符合基准重合原则; 7． 从结构工艺性考虑哪个方案较好,并说明理由ab答：图示b 方案较好,凹槽尺寸相同,可以减少刀具的种类,较少换刀的时间;8． 下图中存在结构工艺不合理之处,并说明理由;答案为便于装配,在设计不穿透的柱销孔和柱销时,应设置逸气口,以便装入销钉;9． 从结构工艺性考虑哪个方案较好,并说明理由a b答案图A 中孔太深,加工不方便,而图B 结构中孔加工较容易;10． 指出图示哪种粗加工方案较好并说明理由ab答：图示a 方案较好,a 方案先以导轨面为粗基准加工床腿,再以床腿为精基准加工导轨面,这样有利于导轨面的加工余量小且较均匀,提高导轨面的耐磨性;11． 从装配工艺性特点指出图示结构哪个方案较NNkSS好,并说明理由a b答：图示b 方案较好,因销子与孔为过盈配合,当压入销子时,b 方案有利于空气排出;11．下图中存在结构工艺不合理之处,说明原因并改图; 答案键槽的尺寸、方位相同,可在一次装夹中加工出全部键槽,效率较高;12.判断下组零件结构工艺性的好坏,并简要说明理由;bb 结构工艺性好; 孔的位置不能距壁太近;图b 可采用标准刀具和辅具,且可提高加工精度; 五、计算1、计算如图所示齿轮内孔及键槽加工工艺过程是：镗孔至1.00+ ,插键槽至尺寸A ； 热处理； 磨内孔至设计尺寸4005.00+ ;求工序尺寸A设热处理后内孔无胀缩;18分解：1建立加工艺尺寸链,3.0046+为封闭环∑A2列表计算 得工序尺寸225.00275.005.08.458.45+++==mm A 2． 有一小轴,毛坯为热轧棒料,大量生产的工艺路线为粗车-半精车-淬火-粗磨-精磨,外圆设计尺寸为0013.030-φ,已知各工序的加工余量和经济精度,试确定各工序尺寸及偏差、毛坯尺寸和粗车余量,并填入表中;8分3． 图示齿轮箱部件,根据使用要求,齿轮轴肩与轴承端面的轴向间隙应在1～1、75mm 范围内;若已知各零件的基本尺寸A1=101mm,A2=50mm,A3=A5=5mm,A4=140mm,试确定这些尺寸的公差及偏差12分 答案解：1 画出装配尺寸链图,确定各环属性A ∑A ∑j =1,T A ∑=021各环平均公差T MAi ＝T A ∑／n-1＝0、75／6-1=0、15 因A3,A5尺寸小且不难加工,可取T A3＝T A5＝0、1 又A1,A2较大且难加工,取T A1＝T A2＝0、2 则T A4=0、15 2 按入体原则,取A1=1012.00+,A2=502.00+,A3=A5=501.0-,A4=140015.0-3 验算ESA ∑＝∑ES Ai －∑EI Ai =0、75 EIA ∑＝∑EI Ai －∑ES Ai =0 故结果正确;4． 如图所示零件,镗孔前表面A,B,C 已经过加工;镗孔时,为使工件装夹方便,选择A 面为定位基准,并按工序尺寸L 进行加工;为保证镗孔 后间接获得设计尺寸 ±符合图样规定的要求,试确定L 尺寸的范围基本尺寸及偏差;10分答：1 画出工艺尺寸链图： 2 计算基本尺寸：L3=L+L2-L1100=L+80-280 L=280+100-80=300C,保分为封闭环,2．图示套筒零件,毛坯为棒料,机械加工路线为：车左端面-车外圆-调头车右端面,保证设计尺寸017.050-,钻小孔10φ,镗大孔20φ;12分1按设计要求画出设计尺寸链并求解未知尺寸;2考虑测量基准与设计基准的不重合,试画出工艺尺寸链并求解未知尺寸;3当所求位置的大孔深度尺寸为40、25,套筒总长为50时,是否满足设计要求这是工序检验中的什么现象值法知,1A ＝36.017.040+-3大孔深为40、25,套筒总长为50时,得出,50-40、25＝9、75,而9、75满足设计尺寸要求；这是检验工序中称之的“假废品”现象;3．试提出成批生产如图所示的零件机械加工工艺过程从工序到工步,并指出各工序的定位基准;解：工艺过程安排如下表4．试提出成批生产如图所示的零件机械加工工艺过程从工序到工步,并指出各工序的定位基准;5．试提出成批生产如图所示的零件机械加工工艺过程从工序到工步,并指出各工序的定位基准;6、试提出成批生产如图所示盘状零件的机械加工工艺过程的组成从工序到工步,并指出各工序的定位基准,图中φ20的孔数量为6个;列表表示7、编制工艺过程卡8、编制工艺过程卡。

一、概念题1.工艺系统:由机床、刀具、夹具、工件组成的完整系统。

2.工位:工件在机床上占据的每一个加工位置。

3.表面质量:工件表面加工后，其几何形状特性和表面的物理机械性能的变化。

4.加工精度:工件加工后的几何参数与理想零件相符合的程度。

生产过程：指从原材料开始到成品出厂的全部劳动过程。

机械加工工艺过程：指采用金属切削工具或磨具来加工工件，使之达到所要求的形状尺寸，表面粗糙度和力学物理性能，成为合格零件的生产过程。

工序：一个（或一组）工人在一个工作地点对一个（或同时几个）工件连续完成的那一部分工艺过程。

安装：如果在一个工序中需要对工件进行几次装夹，则每次装夹下完成的那部分工序内容成为一个安装。

工位：在工件的一次安装中，通过分度装置，使工件相对于机床床身变换加工位置，则把每一个加工位置上的安装内装内容称为工位。

工步：加工表面，切削刀具，切削速度和进给量都不变得情况下所完成的工位内容。

走刀：切削刀具在加工表面上切削一次所完成的工步。

生产纲领：在计划期内，应当生产的产品产量和进度计划。

生产批量：指一次投入或产出的同一产品或零件的数量。

工件装夹(安装)：即定位和加紧。

工件定位：采取一定的约束措施来限制自由度，通常可用约束点群来描述，而且一个自由度只需要一个约束点来限制。

六点定位原则：采用六个按一定规则布置的约束点来限制工件的六个自由度，实现完全定位。

完全定位：限制六个自由度。

不完全定位：仅限制1~5个自由度。

过定位：工件定位时，一个自由度同时被两个或两个以上的约束点所限制，称为过定位，或重复定位，也称之为定位干涉。

欠定位：在加工时根据被加工面的尺寸，形状和位置要求，应限制的自由度未被限制，即约束点不足。

基准：可分为设计基准和工艺基准。

定位：指确定工件在机床上或夹具中占有正确的位置的过程。

机械加工精度：指零件加工后的实际几何参数，与理想几何参数的符合程度。

机械加工误差：指加工后零件的实际几何参数对理想几何参数的偏离程度。

机械制造工艺学复习题一、判断题1、一个表面的加工总余量等于改表面的所有加工余量之和。

√2、表面的微观几何性质主要指表面粗糙度。

√3、加工原理误差是由于机床几何误差引起的。

x4、切削加工时,进给量和切削速度对表面粗糙度影响不大。

x5、机床、夹具、刀具三者就可以构成完整的工艺系统。

x6、一批零件加工尺寸的均方根偏差越大,说明加工尺寸分散范围越大√7、经济加工精度是指同一设备最低加工成本所能达到的加工精度。

x8、在一道工序中只能有一次安装。

x11、劳动生产率是指用于制造单件合格产品所消耗的劳动时间。

√12、在尺链中只有一个封闭环。

√13、成批生产时,轴类零件机械加工第一道工序一般安排为铣两端面、打中心孔。

√14、箱体零件多采用锻造毛坯。

x15、采用试切法加工一批工件,其尺寸分布一般不符合正态分布√16、零件的表面粗糙度值越低,疲劳强度越高。

√17、在机械加工中,一个工件在同一时刻只能占据一个工位√18、误差复映是由于工艺系统受力变形所引起的。

√二、单项选择题1、基准是 AA、用来确定生产对象上几何要素关系的点、线、面B、在工件上特意设计的测量点 C、工件上与机床接触的点D、工件的运动中心2、车削细长轴时,由于工件刚度不足造成在工件轴向截面上的形状是。

CA、矩形B、梯形C、鼓形D、鞍形3.切削加工时,对表面粗糙度影响最大的因素一般是 BA、刀具材料B、进给量C、切削深度D、工件材料4.磨削加工中,大部分切削热传给了 BA、钻孔B、工件C、砂轮D、切屑5.下列孔加工方法中,属于定尺寸刀具法的是 AA、钻孔B、车孔C、镗孔D、磨孔6.磨削表层裂纹是由于表面层 A 的结果。

A、残余应力作用B、氧化C、材料成分不匀D、产生回火7.大批量生产强度要求较高的形状复杂的轴,其毛坯一般选用 CA、砂型铸造的毛坯B、自由锻的毛坯C、模锻的毛坯D、轧制棒料8.在每一工序中确定加工表面的尺寸和位置所依据的基准,称为 BA、设计基准B、工序基准C、定位基准D、测量基准9、劳动生产率是指 DA、劳动者的劳动强度B、工厂生产产量C、劳动者用于生产的时间比率 D、工人在单位时间内的合格产品的数量。
