恒流方案大全恒流源是电路中广泛使用的一个组件，这里我整理一下比较常见的恒流源的结构和特点。
恒流源分为流出(Current Source)和流入(Current Sink)两种形式。
最简单的恒流源，就是用一只恒流二极管。
实际上，恒流二极管的应用是比较少的，除了因为恒流二极管的恒流特性并不是非常好之外，电流规格比较少，价格比较贵也是重要原因。
最常用的简易恒流源如图(1) 所示，用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I = Vbe/R1。
这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。
缺点是不同型号的管子，其be电压不是一个固定值，即使是相同型号，也有一定的个体差异。
同时不同的工作电流下，这个电压也会有一定的波动。
因此不适合精密的恒流需求。
为了能够精确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。
典型的运放恒流源如图(2)所示，如果电流不需要特别精确，其中的场效应管也可以用三极管代替。
电流计算公式为：I = Vin/R1这个电路可以认为是恒流源的标准电路，除了足够的精度和可调性之外，使用的元件也都是很普遍的，易于搭建和调试。
只不过其中的Vin还需要用户额外提供。
从以上两个电路可以看出，恒流源有个定式（寒，“定式”好像是围棋术语XD），就是利用一个电压基准，在电阻上形成固定电流。
有了这个定式，恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。
最简单的电压基准，就是稳压二极管，利用稳压二极管和一只三极管，可以搭建一个更简易的恒流源。
如图(3)所示：电流计算公式为：I = (Vd-Vbe)/R1TL431是另外一个常用的电压基准，利用TL431搭建的恒流源如图(4)所示，其中的三极管替换为场效应管可以得到更好的精度。
TL431组成流出源的电路，暂时我还没想到:)TL431的其他信息请参考《TL431的内部结构图》和《TL431的几种基本用法》电流计算公式为：I = 2.5/R1事实上，所有的三端稳压，都是很不错的电压源，而且三端稳压的精度已经很高，需要的维持电流也很小。
LED驱动电源电路分析今天给大家简单分析一个（LED驱动）电路，供大家学习。
一，先从一个完整的LED驱动（电路原理）图讲起。
本文所用这张图是从网上获取，并不代表具体某个（产品），主要是想从这个图中，跟大家分享目前典型的恒流驱动电源原理，同时跟大家一起分享大牛对它的理解，希望可以帮到大家。
那么本文只做定性分析，只讨论（信号）的过程，对具体电压（电流）的参数量在这里不作讨论。
图1某款LED驱动电路原理图二、原理分析为了方便分析，把图1分成几个部分来讲1：输入过压保护主要是雷击或者市冲击带来的浪涌。
如果是（DC）电压从“+48V、GNG”两端进来通过R1的电阻，此电阻的作用是限流，若后面的线路出现短路时，R1流过的电流就会增大，随之两端压降跟着增大，当超过1W时就会自动断开，阻值增加至无穷大，从而达到保护输入电路+48V不受到负载的影响)限流后进入整流桥。
图2输入过压（保护电路）R1与RV构成了一个简单过压保护电路，RV是一个压敏元件，是利用具有非线性的（半导体）材料制作的而成，其伏安特性与稳压（二极管）差不多，正常情况显高阻抗状态，流过的电流很少，当电压高到一定的时候(主要是指尖峰浪涌，如打雷的时候高脉冲串通过市电串入进来)，压敏RV会显现短路状态，直接截取整个输入总电流，使后面的电路停止工作，此时，由于所有电流将流过R1和RV，因R1只有1W的功率，所以瞬间可以开路，从而保护了整个电路不被损坏。
2、整流滤波电路当交流AC输入时，则桥式整流器是利用二极管的单向导通性进行整流的最常用的电路，将交流电转变为直流电。
当直流DC(+48V)电压直接进入整流桥BD时，输出一个上正下负的直流电压，如果+48V（电源）本身也是直流的，那整流桥的作用就是对输入起到的是极性保护作用，无论输入是上正下负还是上负下正都不会损坏驱动电源，通过C1C2L1进行滤波，图3是一个LCΠ型滤波电路，目的是将整流后的电压波形平滑的直流电。
LED驱动电源恒流电路方案详解LED驱动电源是一种将交流电转换成直流电，并能稳定地提供给LED 供电的设备。
恒流电路是其中一种常见的驱动方案，其主要功能是通过控制电流大小来保证LED的工作电流始终保持在一定范围内，从而实现LED 的稳定工作。
一、恒流电路的原理恒流电路的原理是通过电流控制器（current controller）来控制供电电流。
当LED的电流变化时，电流控制器会尽量保持输出电流不变，从而保证LED的光亮度稳定。
通常情况下，电流控制器的工作原理可以分为两种方式：线性驱动和开关驱动。
线性驱动方式：电流控制器通过调节电源电压和输出电阻来控制电流大小。
当LED电压波动时，电流控制器会自动调节电源电压，使得输出电流恒定。
这种方式的优点是简单可靠，成本较低，但效率较低，产生的功耗较大。
开关驱动方式：电流控制器通过开关元件（如晶体管、MOS管等）控制电流。
当LED电压波动时，电流控制器通过调节开关元件的导通时间来控制电流大小。
这种方式的优点是效率高，灵活可控，但需要较复杂的控制电路和开关元件。
二、恒流电路的主要组成部分1.整流桥：负责将交流电转换为直流电，并提供给后续的电路进行处理。
2.滤波电容：用于减小输出直流电的波动，使得输出电流更加稳定。
3.电流控制器：根据LED的工作电流要求，通过调节电源电压或开关元件导通时间来控制输出电流及保持其稳定。
4.电阻调节器：通过调节电阻的大小来调整电流控制器的工作点，实现输出电流的精确调节。
三、恒流电路的设计要点1.选择合适的电流控制器：根据LED的工作电流要求和驱动电压范围选择合适的电流控制器。
常用的电流控制器有线性调节型和开关型两种，可以根据具体需求进行选择。
2.设计适当的电阻调节器：电阻调节器的设计应符合LED的工作电流要求，同时要注意电阻的耗散功率不能过大，以免影响电路的稳定性和寿命。
3.选择合适的整流桥和滤波电容：整流桥和滤波电容的选择应根据驱动电流和电压波动范围来确定，以确保输出电流的稳定性和纹波的较小。
LED驱动电源恒流方案大全
1.稳压电流源
稳压电流源是一种简单并且常见的恒流驱动电源方案。
它通过控制恒流电源输出的电压来实现对LED灯的恒流驱动。
利用电压比例法，根据欧姆定律，当输出电流稳定时，输出的电压也会保持稳定。
这种方案的好处是简单易实现，但是电压波动会影响电流稳定性。
2.线性恒流源
线性恒流源通过在电流输出端串联一个负载电阻来实现对LED灯的恒流驱动。
负载电阻的大小可以根据所需的电流来选择，将输入电压分别作用在电流源和负载电阻上，通过欧姆定律可以得到相应的电流分布。
线性恒流源的优点是工作时电流稳定，但是效率较低，会产生较大的功耗和热量。
3.恒流开关电源
恒流开关电源是一种高效率的恒流驱动电源方案。
它通过开关器件的开关操作来稳定输出电流。
常见的恒流开关电源包括开关电流源和开关电压源两种。
开关电流源通过控制开关频率和开关占空比来实现对输出电流的稳定控制。
开关电压源则通过电压反馈回路来实现对输出电流的恒流控制。
这种方案的优点是效率高，但是电路复杂度较高。
4.稳流放大器
稳流放大器是一种专门用于LED灯驱动的恒流源。
它通过放大差分输入信号并将其输出到负载上，从而实现对负载电流的恒流控制。
稳流放大器具有高性能和高精度，是一种常用的LED驱动电源恒流方案。
综上所述，LED驱动电源恒流方案有稳压电流源、线性恒流源、恒流开关电源和稳流放大器等。
根据实际需求和设计要求，可以选择适合的方案来实现对LED灯的恒流驱动。
每种方案都有其优缺点，需要根据具体情况进行选择和权衡。
led驱动原理
LED驱动原理是指将电流或电压源应用于LED器件，从而使其发光。
由于LED是一种非线性元件，因此在其前端必须添加合适的电路来实现电流的稳定控制。
LED驱动电路通常包括三个主要部分：电源、恒流源和保护电路。
1. 电源：LED驱动电路的电源部分可以是直流电源或交流电源。
直流电源通常用于照明应用，而交流电源则用于屏幕显示等应用。
电源必须能够提供足够的电压和电流来满足LED器件的工作要求。
2. 恒流源：为了保持LED的亮度稳定，恒流源被用来提供恒定的电流给LED器件。
恒流源通常由电阻、电流源或特定的驱动芯片来实现。
其中，驱动芯片是一种专门设计用于LED 驱动的集成电路，可以提供稳定的电流，并具有保护功能。
3. 保护电路：由于LED器件对过电流和过温都很敏感，所以保护电路在LED驱动电路中起着重要的作用。
保护电路一般包括过电流保护和过温保护，通过监测电流和温度来确保LED器件的安全工作。
在LED驱动电路中，恒流驱动器是一种常用的驱动方式。
恒流驱动器通过控制电流大小来控制LED器件的亮度。
恒流驱动器可以通过调整电压斜率的方式来保持恒定的电流输出，从而实现LED亮度的稳定控制。
总之，LED驱动的原理是通过合适的电路设计和实现来提供
恒定的电流和适当的电压给LED器件，以实现LED的正常工作和亮度控制。
同时，保护电路也起到关键的作用，确保LED器件的安全运行。
一、概述TM1628是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC,内部集成有MCU 数字接口、数据锁存器、LED 驱动、键盘扫描等电路。
本产品质量可靠、稳定性好、抗干扰能力强。
主要适用于家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电表等数码管或LED显示设备。
二、特性说明•采用CMOS工艺•多种显示模式（10 段×7 位～ 13段×4 位）••••••••三、四、管脚功能定义：五、指令说明：指令用来设置显示模式和LED驱动器的状态。
在STB如果在指令或数据传输时STB被置为高电平,串行通讯被初始化,并且正在传送的指令或数据无效（之前传送7位10(3)显示控制命令设置：该指令用来设置显示的开关以及显示亮度调节。
共有8级辉度可供选择进行调节。
略,六、 显示寄存器地址：该寄存器存储通过串行接口接收从外部器件传送到TM1628的数据,最多有效地址从00H-0DH 共14字节单元,分别与芯片SEG 和GRID 管脚对应,具体分配如图(2)：写, （图（7）图7给出共阴极数码管的连接示意图,如果让该数码管显示“0”,只需要向00H （GRID1）地址中从低位开2、驱动共阳极数码管：、该芯片最大支持的键扫矩阵为10×2bit,如下所示：图（3）键扫数据储存地址如下所示,先发读按键命令后,开始读取5字节的按键数据BYTE1—BYTE5,读数据从低位开始输出,其中B7和B6位为无效位固定输出为0。
芯片K和KS引脚对应的按键按下时,相对应的字节内的BIT位为1。
▲注意：1、TM1628最多可以读5个字节,不允许多读。
按下时,九、（1需要27位10.....图（10）如图（10）可知,芯片内部按键扫描原理如下：芯片从SEG1/KS1开始逐渐扫描到SEG10/KS10结束,并且SEG1/KS1-SEG8/KS8在一个周期内完成,SEG9/KS9-SEG10/KS10在下一个周期内完成。
LED显示屏的的工作原理及驱动电路LED显示屏（Light Emitting Diode Display）是一种利用半导体材料发光特性制作的显示装置，其工作原理基于LED的发光作用。
本文将从LED的工作原理及驱动电路两个方面详细介绍LED显示屏的工作原理。
首先，我们来了解LED的工作原理。
LED是一种可以将电能转化为光能的二极管，它由P型半导体和N型半导体组成，两者之间形成一个PN 结。
当正向偏压加到LED上时，电流从P端流向N端，电子与空穴结合，发生复合过程。
在这个过程中，能量以光的形式释放出来，形成发光。
LED的发光颜色由半导体材料的组成决定，常见的有红、绿、蓝和黄等。
了解了LED的工作原理后，接下来我们来介绍LED显示屏的驱动电路。
LED显示屏通常由一组多个LED组成，这些LED被排列成矩阵或行列交叉的方式。
驱动电路主要分为两部分：行驱动电路和列驱动电路。
行驱动电路通过对每一行的LED进行选择性驱动来实现显示功能。
它由多个选择开关和行驱动芯片组成。
在每一行中，选择开关根据需要将行驱动芯片连接到相应的行LED上。
通过控制选择开关的通断，可以选择性地对每一行进行驱动，从而控制LED的亮灭。
列驱动电路则负责对每一列的LED进行驱动。
它通常由列驱动芯片和预处理电路组成。
预处理电路用于处理输入信号，将其转换为适合列驱动芯片的控制信号。
列驱动芯片则根据控制信号对每一列的LED进行驱动，控制LED的亮灭。
在驱动电路中，还需要使用一些辅助电路来提供合适的电源和时钟信号。
电源电路负责提供合适的电压和电流，以保证LED在正常工作范围内。
时钟信号用于同步控制行驱动和列驱动，以确保LED显示屏的稳定性和准确性。
总结起来，LED显示屏的工作原理是基于LED的发光特性，通过驱动电路对LED进行选择性驱动来实现显示功能。
驱动电路由行驱动电路和列驱动电路组成，通过控制信号对LED进行驱动，从而控制LED的亮灭。
辅助电路则提供合适的电源和时钟信号，确保LED显示屏的正常工作。
本文由alwynchen0912贡献pdf文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
浙江大学电气工程学院硕士学位论文一种恒流型DC-DC大功率LED驱动电路的设计姓名：裴倩申请学位级别：硕士专业：电力电子与电力传动指导教师：陈辉明;王正仕20100127浙江大学硕士学位论文摘要摘要在能源和环境问题日趋严重的今天，以高效、节能、环保以及长寿命为主要特点的大功率照明白光ＬＥＤ获得了人们的重视。
随着其性能的提高以及生产成本的下降，大功率照明白光ＬＥＤ将逐步取代白炽灯和荧光灯，引起人类照明史上又一次革命。
与此同时，大功率从照明白光ＬＥＤ驱动电路的开发也由于大功率ＬＥＤ的应用的逐渐普及得到了长足的发展。
本论文的题目来源于电源公司的合作项目，论文的目的是设计一种市场需求量大的大功率白光ＬＥＤ恒流驱动变换器，要求其在输入电压和负载ＬＥＤ灯串电压（即个数）在一定范围内变化时，仍具有高恒流精度和控制结构简单、成本低、体积小、效率高等特点。
本论文的研究思路和工作内容如下：首先，论文对大功率照明ＬＥＤ的特性及发展和白光ＬＥＤ驱动电路的分类进行了介绍。
接着分析了ＤＣ－ＤＣ转换电路的原理和控制策略，包括ＤＣ－ＤＣ转换电路的三种拓扑结构的原理分析、两种反馈控制模式和三种控制方式。
然后，分析了本论文提出的大功率ＬＥＤ的Ｂｕｃｋ型、Ｂｏｏｓｔ型、Ｂｕｃｋ－Ｂｏｏｓｔ型变换器恒流输出的控制原理和恒流电路实现算法及结构。
最后，论文完成了各个单元电路的分析和设计，设计制作了一台用于驱动３５０ｍＡ、ｌＷ的白光ＬＥＤ－－ＬｕｘｅｏｎＴＭＳｔａｒ的Ｂｕｃｋ型和Ｆｌｙｂａｃｋ型ＬＥＤ恒流ＤＣ－ＤＣ驱动变换器，并进行了调试实验和分析了各变量对恒流精度的影响，实验结果验证了本文理论研究和电路实现结构设计结果的正确性。
关键词：大功率ＬＥＤ；恒流驱动；开关电源；ＤＣ－ＤＣ转换电路浙江大学硕士学位论文摘要ＡｂｓｔｒａｃｔＮｏｗａｄａｙｓｔｈｅｐｒｏｂｌｅｍｓｏｆｅｎｅｒｇｙｓｏｕｒｃｅｓａｎｄｅｎｖｉｒｏｎｍｅｎｔｂｅｃｏｍｅｍｏｒｅａｎｄｍｏｒｅｓｅｒｉｏｕｓ，ｓｅｍｉｃｏｎｄｕｃｔｏｒｌｉｇｈｔｉｎｇｈａｓｗｏｎｐｅｏｐｌｅ’Ｓａｔｔｅｎｔｉｏｎｆｏｒｉｔｓｕｎｉｑｕｅａｔｔｒｉｂｕｔｅｓｏｆｌｏｗｅｎｅｒｇｙｃｏｎｓｕｍｐｔｉｏｎ，ｌｏｗｐｏｌｌｕｔｉｏｎ，ｌｏｎｇｌｉｆｅａｎｄｈｉｇｈｅｆｆｉｃｉｅｎｃｙ．ＡｓｔｈｅｑｕａｌｉｔｙｏｆｐｏｗｅｒＬＥＤｉｍｐｒｏｖｅｓａｎｄｔｈｅｃｏｓｔｏｆｐｏｗｅｒＬＥＤｒｅｄｕｃｅ，ｓｅｍｉｃｏｎｄｕｃｔｏｒｌｉｇｈｔｉｎｇｗｉｌｌｒｅｐｌａｃｅｉｎｃａｎｄｅｓｃｅｎｔｄｅｖｅｌｏｐｍｅｎｔｏｆＨｉｇｈＰｏｗｅｒＬＥＤ，ｔｈｅｒｅｓｅａｒｃｈｏｆｉｔｓａｎｄｆｌｕｏｒｅｓｃｅｎｔｌｉｇｈｔｉｎｇｇｒａｄｕａｌｌｙ．Ｗｉｔｈｔｈｅｃｏｎｓｔａｎｔｃｕｒｒｅｎｔｄｒｉｖｉｎｇｃｉｒｃｕｉｔｈａｓａｌｓｏｂｅｅｎｇｒｅａｔｌｙａｃｃｅｌｅｒａｔｅｄ．Ｔｈｅｓｏｕｒｃｅｓｕｂｊｅｃｔｏｆｔｈｅｄｉｓｓｅｒｔａｔｉｏｎｏｒｉｇｉｎａｔｅｓｆｒｏｍａｃｏｏｐｅｒａｔｉｖｅｐｒｏｊｅｃｔｆｕｎｄｅｄｂｙａｐｏｗｅｒｃｏｍｐａｎｙ．ＴｈｅｄｉｓｓｅｒｔａｔｉｏｎａｉｍｓｔｏｄｅｓｉｇｎａＨｉｇｈＰｏｗｅｒＬＥＤｓｃｏｎｓｔａｎｔｃｕｒｒｅｎｔｄｒｉｖｉｎｇｃｏｎｖｅｒｔｅｒｗｈｉｃｈｉｓｈｉｇｈｌｙｄｅｍａｎｄｅｄｂｙｔｈｅｏｆｍａｒｋｅｔ．ＴｈｅａｉｎｐｕｔｖｏｌｔａｇｅａｎｄｌｏａｄｖｏｌｔａｇｅｏｆＬＥＤｓａｓｔｒｉｎｇｓ（ｉ．ｅ．ｎｕｍｂｅｒｓｅｆｆｉｃｉｅｎｃｙｉｓＬＥＤｓ）ｃｈａｎｇｅｓｗｉｔｈｉｎｃｅｒｔａｉｎｒａｎｇｅ，Ｉｔｉｓｒｅｑｕｉｒｅｄｓｔｉｌｌｈａｖｉｎｇｈｉｇｈ—ｐｒｅｃｉｓｉｏｎｃｏｎｓｔａｎｔｃｕｒｒｅｎｔ．Ａｎｄｔｈｅｃｉｒｃｕｉｔｓｔｒｕｃｔｕｒｅｉｓｓｉｍｐｌｅ，ｔｈｅｃｏｓｔｉｓｌｏｗ，ａｎｄｔｈｅｈｉｇｈ．‘ＴｈｅｒｅｓｅａｒｃｈＣａｎｂｅｓｕｍｍａｒｉｚｅｄａｓｆｏｌｌｏｗｓ：Ｆｉｒｓｔ，ｔｈｅｆｅａｔｕｒｅｓａｎｄｔｈｅｄｅｖｅｌｏｐｍｅｎｔｏｆｈｉｇｈｐｏｗｅｒＬＥＤｌｉｇｈｔｉｎｇａｎｄｔｈｅｃｌａｓｓｉｆｉｃａｔｉｏｎｏｆｗｈｉｔｅＬＥＤｄｒｉｖｅｒｃｉｒｃｕｉｔｓｗｅｒｅｉｎｔｒｏｄｕｃｅｄ．ＴｈｅｎｔｈｅｔｈｅｓｉｓａｎａｌｙｚｅｄｔｈｅｐｒｉｎｃｉｐｌｅａｎｄｃｏｎｔｒｏｌｓｔｒａｔｅｇｙｏｆｔｈｅＤＣ－ＤＣｃｏｎｖｅｒｔｅｒｃｉｒｃｕｉｔｓ，ｉｎｃｌｕｄｉｎｇｔｈｅｐｒｉｎｃｉｐｌｅｓａｎａｌｙｓｉｓｏｆｔｈｅｔｈｒｅｅｃｉｒｃｕｉｔｔｏｐｏｌｏｇｉｅｓ，ｔｗｏｋｉｎｄｓｏｆｆｅｅｄｂａｃｋｃｏｎｔｒｏｌｍｏｄｅｓｃｏｎｔｒｏｌｐｒｉｎｃｉｐｌｅ，ｃｉｒｃｕｉｔｃｏｎｓｔａｎｔ－ｃｕｒｒｅｎｔｏｕｔｐｕｔｏｆｃｏｎｖｅｒｔｅｒｉｓａｎｄｔｈｒｅｅｋｉｎｄｓｏｆｃｏｎｔｒｏｌｍｏｄｅ．Ｔｈｅｎ，ｔｈｅａｌｇｏｒｉｔｈｍａｎｄｃｉｒｃｕｉｔｓｔｒｕｃｔｕｒｅ，ｂｅｅｎｐｒｅｓｅｎｔｅｄｉｎｔｈｉｓｐａｐｅｒ，ｏｆｔｈｅＢｕｃｋ－ｔｙｐｅ，Ｂｏｏｓｔ－ｔｙｐｅ，ａｎｄＢｕｃｋ－Ｂｏｏｓｔｔｙｐｅｈｉｇｈ?ｐｏｗｅｒＬＥＤａｎｄｄｅｓｉｇｎｏｆｖａｒｉｏｕｓｃｅｌｌｃｉｒｃｕｉｔｉｓｆｉｎｉｓｈｅｄ．Ａａｒｅａｎａｌｙｚｅｄ．Ｆｉｎａｌｌｙ，ｔｈｅａｎａｌｙｓｉｓａＢｕｃｋ?－ｔｙｐｅａｎｄＦｌｙｂａｃｋ?－ｔｙｐｅＬＥＤｓｃｏｎｓｔａｎｔｃｕｒｒｅｎｔＤＣ－－ＤＣｄｒｉｖｉｎｇｃｏｎｖｅｒｔｅｒｓｅｔｕｐｆｏｒｏｆｄｒｉｖｉｎｇｓｅｖｅｒａｌ３５０ｍＡ，１ｖａｒｉａｂｌｅｓｏｎＷＬｕｘｅｏｎＴＭＳｔａｒ．ＥｘｐｅｒｉｍｅｎｔｓａｃｃｕｒａｃｙｗｅｒｅｗｅｒｅｃａｒｒｉｅｄＯｕｔａｎｄｔｈｅｉｍｐａｃｔｓａｃｏｎｓｔａｎｔｃｕｒｒｅｎｔａｎａｌｙｚｅｄ．Ｔｈｅｄｅｓｉｇｎ．ｅｘｐｅｒｉｍｅｎｔａｌｒｅｓｕｌｔｓｈａｖｅｇｏｏｄａｇｒｅｅｍｅｎｔｗｉｔｈｔｈｅｏｒｅｔｉｃａｎａｌｙｓｉｓａｎｄｃｉｒｃｕｉｔｓｔｒｕｃｔｕｒｅ浙江大学硕上学位论文摘要Ｋｅｙｗｏｒｄ：ＨｉｇｈＰｏｗｅｒＬＥＤ；ＤＣ．ＤＣｃｏｎｖｅｒｔｅｒＣｏｎｓｔａｎｔｃｕｒｒｅｎｔｄｒｉｖｅｒ；Ｓｗｉｔｃｈｉｎｇｍｏｄｅｐｏｗｅｒｓｕｐｐｌｙ；浙江大学研究生学位论文独创性声明本人声明所呈交的学位论文是本人在导师指导下进行的研究工作及取得的研究成果。

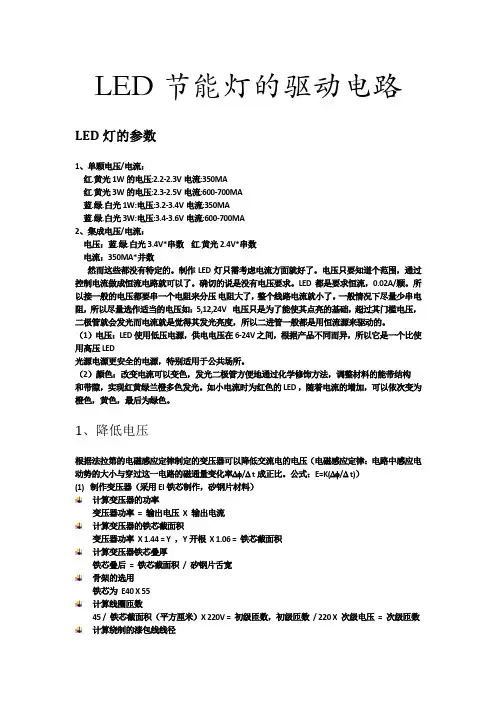

LED节能灯的驱动电路LED灯的参数1、单颗电压/电流：红.黄光1W的电压:2.2-2.3V电流:350MA红.黄光3W的电压:2.3-2.5V电流:600-700MA蓝.绿.白光1W:电压:3.2-3.4V电流:350MA蓝.绿.白光3W:电压:3.4-3.6V电流:600-700MA2、集成电压/电流：电压：蓝.绿.白光3.4V*串数红.黄光2.4V*串数电流：350MA*并数然而这些都没有特定的。
制作LED灯只需考虑电流方面就好了。
电压只要知道个范围，通过控制电流做成恒流电路就可以了。
确切的说是没有电压要求。
LED都是要求恒流，0.02A/颗。
所以接一般的电压都要串一个电阻来分压电阻大了，整个线路电流就小了。
一般情况下尽量少串电阻，所以尽量选作适当的电压如：5,12,24V 电压只是为了能使其点亮的基础，超过其门槛电压，二极管就会发光而电流就是觉得其发光亮度，所以二进管一般都是用恒流源来驱动的。
（1）电压：LED 使用低压电源，供电电压在6-24V 之间，根据产品不同而异，所以它是一个比使用高压LED光源电源更安全的电源，特别适用于公共场所。
（2）颜色：改变电流可以变色，发光二极管方便地通过化学修饰方法，调整材料的能带结构和带隙，实现红黄绿兰橙多色发光。
如小电流时为红色的LED ，随着电流的增加，可以依次变为橙色，黄色，最后为绿色。
1、降低电压根据法拉第的电磁感应定律制定的变压器可以降低交流电的电压（电磁感应定律：电路中感应电动势的大小与穿过这一电路的磁通量变化率∆φ/∆ t成正比。
公式：E=K(∆φ/∆ t)）(1)制作变压器（采用EI铁芯制作，矽钢片材料）计算变压器的功率变压器功率= 输出电压X 输出电流计算变压器的铁芯截面积变压器功率X 1.44 = Y ，Y开根X 1.06 = 铁芯截面积计算变压器铁芯叠厚铁芯叠后= 铁芯截面积/ 矽钢片舌宽骨架的选用铁芯为E40 X 55计算线圈匝数45 / 铁芯截面积（平方厘米）X 220V = 初级匝数，初级匝数/ 220 X 次级电压= 次级匝数计算绕制的漆包线线径电流（开根）X 0.7 = 线径注意事项：变压器的功率设计和漆包线的线径计算还跟电路有很大的关系，不同的电路设计会有区别将变压器联入电路中便可降低交流电的电压，如下图：2、化交流电为直流电(1)恒流因为交流电的电流方向和大小是随着时间改变的，所以我们要完成两步：1）先使电流的方向变得恒定；2）使电流的大小变成定值。
自制LED恒流驱动电源,LNK304 LED driver自制LED恒流驱动电源,LNK304 LED driver关键字：LNK304,LED电源电路作者：孙安由于LED用作照明灯具有节能、长寿命等优点，现在LED照明非常火热。
由于LED需要的是低压直流电源．为了使用220V(或者110V)交流市电驱动LED。
需要使用电源转换电路。
普通常见的线性电源由于体积大、效率低等缺点，不适合用在这里，但是常用的开关电源需要设计变压器．设计制作过程比较复杂，不适合爱好者DIY。
下面介绍的这个LED驱动电源电路非常简单．并且全部使用市场上便于购买的器件，非常适合爱好者自己动手制作。
这个电源支持90V～265V的交流市电输入．输出恒流100mA．能够驱动4~5个串联的LED模组。
图1是本次制作的电路原理图．使用了内部集成了开关管的LNK304这款芯片．电路拓扑为buck-boost结构。
90V～265V交流市电经过D4整流、C5滤波后进人U1，U1内部有一个基准源，会在FB脚和S脚之间产生一个1.65V的基准电压．这个电压以及R12、R2和R4共同决定了输出的电流．具体的计算公式是：I=1.65x(R2+R1)／(R2xR4) 按照图中的取值．输出电流在100mA左右。
图中的C4是芯片滤波电容，C1滤除R4上的毛刺．C2为输出摅波电容。
为了防止没有接LED的时候输出电压太高．D2和D1构成限压电路。
空载时输出电压由D1的稳压值决定。
制作可以在洞洞板上完成。
其中R3是保险电阻．也可以用一只250W1A左右的保险丝代替。
C3和C10是电解电容，C4和C2是陶瓷电容．特别是C2不能用电解电容，代替，否则会发热比较严重。
D2和D5需要耐压500V以上的超快恢复二极管，可以代替的型号有HER107、MUR160等。
L1用直径10mm左右的工字电感。
制作完成的电路如图2所示（略）。
制作完成后可以接上发光二极管测试。
可以使用4～5个功率LED串联也可以使用五组(每组4～5个串联)普通的高亮度LED并联，每组电流约20mA。
LED驱动电源介绍_常用的LED驱动电源电路图LED驱动电源是把电源供应转换为特定的电压电流以驱动LED发光的电压转换器，通常情况下：LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等。
而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。
本文为大家介绍常用的LED驱动电源电路图。
LED驱动电源电路图一----电容降压式电源C1为降压电容器（采用金属化聚丙烯电容），R1为C1提供放电回路。
电容C1为整个电路提供恒定的工作电流。
电容C2为电解电容，其耐压值取决于所串联的LED的个数（约为其总电压的1．5倍以上），它的主要作用是抑制通电瞬间引起的电压突变，从而降低电压冲击对LED寿命的影响。
R4为电容C2的泄流电阻，其阻值应随着LED个数的增加适当增加。
需要注意的是，该电路必须根据负载的电流大小选取适当的电容，而不是依据负载的电压和功率，通常降压电容C1的容量C与负载电流IO的关系可近似认为：C=14.5IO，其中C 的容量单位是uF，Io的单位是A。
限流电容必须采用无极性电容，而且电容的耐压值须在630V以上。
LED驱动电源电路图二----传统的低效率电路下图是传统的低效率电路，电网电源通过降压变压器降压；桥式整流滤波后，通过电阻限流来使3个LED稳定工作，这种电路的致命缺点是：电阻R的存在是必须的，R上的有功损耗直接影响了系统的效率，当R分压较小时，R的压降占总输出电压的40％，输出电路在R上的有功损耗已经占40％，再加上变压器损耗，系统效率小于50％。
当电源电压在10％的范围内变动时，流过LED的电流变化将25％，LED上的功率变化将达到30％。
当R分压较大时，在电源电压在10％的范围内变动时，虽说能使输出到LED的功率变化减少，但系统效率将更低。
下图电路是直接采用电容作为限流元件，在此电路中，由于电容上的分压几乎达到了全部电源电压，所以具有良好的限流特性，当电源电压在10％波动时，输出电流也在10％内波动，只要在设计中把LED的额定值留有一定的裕量，就能保证在电源电压波动时LED。
led恒流驱动电源电路原理LED恒流驱动电源电路原理LED恒流驱动电源电路是一种常用于LED照明应用的电路，它能够稳定地提供恒定的电流给LED，从而确保LED的亮度和寿命。
本文将介绍LED恒流驱动电源电路的原理及其工作方式。
一、LED电流特性LED是一种半导体器件，其亮度和颜色与通过其的电流密切相关。
一般来说，LED的亮度随着电流的增加而增加，但当电流过大时，LED的寿命会大大缩短。
因此，在LED应用中，为了保证其亮度和寿命，需要通过恒流驱动电源来提供稳定的电流。
二、LED恒流驱动电源的原理LED恒流驱动电源电路的基本原理是通过电流反馈控制来保持LED 的工作电流恒定。
其工作流程如下：1. 电流检测：在电路中添加一个电流检测电阻，将LED的工作电流通过该电阻引出，形成一个电压信号。
这个电压信号与LED的工作电流成正比。
2. 反馈控制：将电流检测电阻的电压信号与参考电压进行比较，得到一个误差信号。
根据误差信号的大小，控制一个功率晶体管的导通时间，从而调节电流输出。
3. 电流稳定：通过不断调节功率晶体管的导通时间，使得误差信号趋近于零，从而实现LED的电流恒定输出。
三、LED恒流驱动电源电路的特点1. 稳定性：LED恒流驱动电源电路能够实现对LED工作电流的精确控制，从而保证LED的亮度和寿命的稳定性。
2. 高效性：由于LED恒流驱动电源电路能够提供精确的电流输出，避免了过大的电流损耗，因此具有较高的能量转换效率。
3. 可靠性：LED恒流驱动电源电路在设计时可以考虑到LED的特性和工作环境，采用合适的保护措施，如过流、过温等保护功能，提高了电路的可靠性。
4. 调节范围广：通过调节参考电压和电流检测电阻的阻值，可以实现对LED工作电流的调节范围，满足不同应用需求。
四、应用场景LED恒流驱动电源电路广泛应用于LED照明、显示屏、车灯等领域。
其稳定的电流输出特性使得LED在不同工作环境下都能保持稳定的亮度和寿命，提高了LED应用的质量和可靠性。
LED 控制驱动电路原理图
LED 控制驱动电路原理图
ET6201 是1/7～1/8 占空比的LED 显示控制驱动电路。
由11 根段输出、6 根栅输出、1 根段/栅输出，1 个显示存储器、控制电路、键扫描电路组成了一个高可靠性的单片机外围LED 驱动电路。
串行数据通过4 线串行接口输入到ET6201，采用SOP32 的封装形式。
ET6201 管脚说明
管脚号管脚名称I/O 功能描述
1 OSC I 振荡输入端口，外接一个电阻以决定振荡频率。
2 DOUT O 数据输出端口（N 沟道开漏），在移位时钟下降沿输出串行
数据。
3 DIN I 数据输入端口，在移位时钟上升沿输入串行数据（由低位数
据开始）。
4 CLK I 时钟输入端口，在上升沿时读入串行数据，而在下降沿时则
输出数据。
5 STB I 串行接口选通端口，在STB 下降后输入的数据被视为一条
命令，当STB 为高时CLK 被忽略。
6，7，8 K1～K3 I 键扫描输入端口，输入到这些端口上的数据被锁存在显示周
期的末端。
（内部下拉电阻）
26，29，32 GND ─接地脚。
10～12
14～20 SG1/KS1～SG10/KS10 O 段输出端口（P 沟道开漏），也可以当作键扫描的输出端口
21 SG11 O 段输出端口（P 沟道开漏）
22 SG12/GR7 O 段/栅输出端口
9，25 VDD ─电源
23，24，27
28，30，31 GR6～GR1 O 栅输出端口
13 NC ─空脚。
一，先从一个完整的LED驱动电路原理图讲起。
本文所用这张图是从网上获取，并不代表具体某个产品，主要是想从这个图中，跟大家分享目前典型的恒流驱动电源原理，同时跟大家一起分享大牛对它的理解，希望可以帮到大家。
那么本文只做定性分析，只讨论信号的过程，对具体电压电流的参数量在这里不作讨论。
如图1某LED驱动电路原理图，这是一款可AC/DC输入方式的LED驱动电路，使用无电解电容。
是比较典型的LED驱动电路。
图1：某款LED驱动电路原理图
二，原理分析：为了方便分析，把图1分成几个部分来讲，
1：输入过压保护---主要是雷击或者市冲击带来的浪涌)
输入过压保护电路如图2：
图2输入过压保护电路
如果是DC电压从“+48V、GNG”两端进来通过R1的电阻，此电阻的作用是限流，若后面的线路出现短路时，R1流过的电流就会增大，随之两端压降跟着增大，当超过1W时就会自动断开，阻值增加至无穷大，从而达到保护输入电路+48V不受到负载的影响)限流后进入整流桥，R1与RV构成了一个简单过压保护电路，RV是一个压敏元件，是利用具有非线性的半导体材料制作的而成，其伏安特性与稳压二极管差不多，正常情况显高阻抗状态，流过的电流很少，当电压高到一定的时候(主要是指尖峰浪涌，如打雷的时候高脉冲串通过市电串入进来)，压敏RV会显现短路状态，直接截取整个输入总电流，使后面的电路停止工作，此时，由于所有电流将流过R1和RV，因R1只有1W的功率，所以瞬间可以开路，从而保护了整个电路不被损坏。
2、整流滤波电路：当交流AC输入时，则桥式整流器是利用二极管的单向导通性进行整流的最常用的电路，将交流电转变为直流电。
当直流DC(+48V)电压直接进入整流桥BD时，输出一个上正下负的直流电压，如果+48V电源本身也是直流的，那整流桥的作用就是对输入起到的是极性保护作用，无论输入是上正下负还是上负下正都不会损坏驱动电源，通过C1\C2\L1进行滤波，图3
是一个LCΠ型滤波电路，目的是将整流后的电压波形平滑的直流电。
图3LCΠ型滤波电路
3、箝位吸收电路：图4红框内为箝位吸收电路。
箝路电路存在的理由其实就是保护IC里面的MOS管，其过程为--整流滤波以后的电压分成2路，一路通过变压器绕组后进入U1的TK5401的第7、8脚，下文会介绍U1，先看箝位这一路，这路是通过R1、C3、D2然后也连到7、8脚，这个R1、C3、D2就组成了一个简单的箝位电路，主要功能就是用来吸收尖峰和浪涌的，和RV压敏电阻作用不同的是，RV主要是防止打雷或者市电冲击起到保护作用，箝位功能是吸收变压器TRANS2-2绕组两端的反向电动势，消除自激振荡，起到快速复位作用，为变压器一个周期做准备，如果变压器得不到复位就会饱和，会失去感抗，R1和C3组成了一个RC充放电回路，用来反向积累的电动势，D2主要是隔离作用，变压器在正半周的时，感应电动势为上正下负时，使整过环路处于断开状态，而变压器进入负半周时，给箝位电路提供通路，快速将电动势环路处于断开状态，而等变压器进入负半周时，给箝位电路提供通路，快速将电动势释放，从而达到保护IC里头的MOS管不被尖峰击穿而损坏。
图4：箝位吸收电路
4、U1工作原理：这款LED驱动IC--TK5401驱动器，主要的特点是为无需在应用电路上使用电解电容器而设计的。
该IC的主要特点是高低电压过流保护补偿，不需要电解电容的高PF值。
内置高电压功率MOS管650/1.9欧姆，支持通用交流输入电压AC85V--265V,该IC的驱动电路通过脉冲检测漏电流峰值，在D/ST(7脚，8脚)端电压高于OCP电压时关闭功率MOS管，漏电流保护连接在s/ocp(1脚)和GND(3脚)间的电流采样电阻。
当采样电阻的压降达到OCP电压阀值，就关闭功率MSG管。
通俗一点说，该电路的变压器采用反激式工作方式，如图5：即变压器的初级和
次级的相位是相反的，在同一时间，两者相关180度。
本文引用地址：/article/263998.htm
图5：变压器采用反激工作方式
整流滤波后通过变压器绕组然后进到IC的7、8脚，这个7、8脚就是IC 里面MOS管的“D极”也叫漏极，接地的是“S极”也叫源极，整过电源电压的变换都由D极”和S极两个引脚的接通和断开来实现，就是它们工作时会一直处在接通和不接通状态，反复的接通和断开使变压器实现在电--磁-电的变换，至于它是怎么进行接通和不接通的?这个频率又是多少?下面分析一下工作过程：
①第一次变换的建立：当U1上电，通过7、8脚连通的内部启动电路给供电，使用U1开始工作，此时U1将输出方波脉冲传递给U1内部MOS管的“G 极”也叫栅极，使D极和S极接通，这时D极和S级等电位，而S极又是接地的，等于把变压器的一端瞬间接地，从而产生回路，变压器是感性元件，电流不能突变，所以它自身会产生感抗来阻止电流突变。
按照线性的曲线进行变化，慢慢上升，为了能够阻止它突然，它会产生一个与它相反的感应电压势来抑制它，这样一来，下面的绕组和次组绕组就会跟着产生电动势，从而产生电压，电—磁—电转换的机理也在于此，当然这是变压器和磁性材料本身具有的特性。
②第二次变换的建立：当变压器下面的绕组产生电动势以后(我们通常把它叫着正反馈供电绕组)，通过D3整流，R3限流，再经C4滤波后分成二路进行供电，一路给U1的第2脚供电，另一路给光电耦合器件PC817供电，当第2脚开始供电时，U1内部的整个PWM供电控制系统将自动转到由正反馈绕组供电，使内部振荡电路继续工作，从而输出第2个脉冲控制信息，使MOS管开次开通，如此周而复始的使用MOS不断的处理开和关状态进而让变压器工作在电-磁-电的转换状态。
图6是TK5401工作时序。
图7为TK5401内部框图。
图6：TK5401工作时序图7：TK5401内部框图
5：输出整流电路：如图8为输出整流电路。
变压器工作以后，次级就会输出一个电压通过D4整流，C8和L1进行滤波，然后给LED灯进行供电，这里的L1除了能够滤波，还有续流的作用，就是保持输出电流的一致性，正是利用电感中的电流不能突然这一特性。
图8：输出整流电路
6：恒流电路：恒流电路是整个电路原理图的实质，如图8，是恒流电路的几个组成部分。
为了更清楚的说明恒流的工作，有必要重新认识这个U1。
图9：U1引脚说明
U1的每个引脚功能，8脚为MOS输入端，6脚是空脚，5脚外接的电容是振荡电容，直接决定了RC时间常数，就是充放电时间，一般充电MOS管是接通时间，放电是断开时间，4脚是电压检测脚，通过对4脚的电压值控制输出脉冲的占空比，3脚接地端，2脚是U1供电脚，第1脚外接的电阻和第5脚的电容组成了RC电路，给U1内部提供振荡源，脉冲的充放电时间常直接由这个电阻和电容决定。
4脚外接的光耦PC817,另一端PC817和输出电路R4两端相并联，R7在这里是起到检测电流的作用，根据电压=电流*电阻的原理，电流越大，R4两端的电压就会越大，电压越大，那么并连到R4两端的PC817也会有电压并且开始导通，导通后副边的RV也会跟着导通，就是它内阻下降，这样一来第4脚的电压就会上升，上升以后与U1里面的基础电压相对比，然后会直接输出一个信号使MOS管提成关断，从而达到恒流目的。
图10：恒流电路
三，总结：LED驱动电源电路图和其他用电器电源电路一样，不同的是led 驱动电源可能设计图会不一样，但它的输出电流是恒定的,理想的电路是无论LED的特性曲线怎么变化,驱动电源的电流保持不变. 这是LED的伏安特性决定。
作为电源工程师,我们知道LED的特性需要恒流驱动,才能保证其亮度的均匀,长期可靠的发光。
LED是节能产品，驱动电源也要符合节能的要求。
今天给大家分析的这个仅仅是LED的一个典型可以AC/DC输入，且可采用无电解电容驱动电路的一个案例原理，只是做了一些定性分析，有空再给大家分析LED 驱动其他方面的内容。
