恒流方案大全恒流源是电路中广泛使用的一个组件，这里我整理一下比较常见的恒流源的结构和特点。
恒流源分为流出(Current Source)和流入(Current Sink)两种形式。
最简单的恒流源，就是用一只恒流二极管。
实际上，恒流二极管的应用是比较少的，除了因为恒流二极管的恒流特性并不是非常好之外，电流规格比较少，价格比较贵也是重要原因。
最常用的简易恒流源如图(1) 所示，用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I = Vbe/R1。
这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。
缺点是不同型号的管子，其be电压不是一个固定值，即使是相同型号，也有一定的个体差异。
同时不同的工作电流下，这个电压也会有一定的波动。
因此不适合精密的恒流需求。
为了能够精确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。
典型的运放恒流源如图(2)所示，如果电流不需要特别精确，其中的场效应管也可以用三极管代替。
电流计算公式为：I = Vin/R1这个电路可以认为是恒流源的标准电路，除了足够的精度和可调性之外，使用的元件也都是很普遍的，易于搭建和调试。
只不过其中的Vin还需要用户额外提供。
从以上两个电路可以看出，恒流源有个定式（寒，“定式”好像是围棋术语XD），就是利用一个电压基准，在电阻上形成固定电流。
有了这个定式，恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。
最简单的电压基准，就是稳压二极管，利用稳压二极管和一只三极管，可以搭建一个更简易的恒流源。
如图(3)所示：电流计算公式为：I = (Vd-Vbe)/R1TL431是另外一个常用的电压基准，利用TL431搭建的恒流源如图(4)所示，其中的三极管替换为场效应管可以得到更好的精度。
TL431组成流出源的电路，暂时我还没想到:)TL431的其他信息请参考《TL431的内部结构图》和《TL431的几种基本用法》电流计算公式为：I = 2.5/R1事实上，所有的三端稳压，都是很不错的电压源，而且三端稳压的精度已经很高，需要的维持电流也很小。
LED驱动电源电路分析今天给大家简单分析一个（LED驱动）电路，供大家学习。
一，先从一个完整的LED驱动（电路原理）图讲起。
本文所用这张图是从网上获取，并不代表具体某个（产品），主要是想从这个图中，跟大家分享目前典型的恒流驱动电源原理，同时跟大家一起分享大牛对它的理解，希望可以帮到大家。
那么本文只做定性分析，只讨论（信号）的过程，对具体电压（电流）的参数量在这里不作讨论。
图1某款LED驱动电路原理图二、原理分析为了方便分析，把图1分成几个部分来讲1：输入过压保护主要是雷击或者市冲击带来的浪涌。
如果是（DC）电压从“+48V、GNG”两端进来通过R1的电阻，此电阻的作用是限流，若后面的线路出现短路时，R1流过的电流就会增大，随之两端压降跟着增大，当超过1W时就会自动断开，阻值增加至无穷大，从而达到保护输入电路+48V不受到负载的影响)限流后进入整流桥。
图2输入过压（保护电路）R1与RV构成了一个简单过压保护电路，RV是一个压敏元件，是利用具有非线性的（半导体）材料制作的而成，其伏安特性与稳压（二极管）差不多，正常情况显高阻抗状态，流过的电流很少，当电压高到一定的时候(主要是指尖峰浪涌，如打雷的时候高脉冲串通过市电串入进来)，压敏RV会显现短路状态，直接截取整个输入总电流，使后面的电路停止工作，此时，由于所有电流将流过R1和RV，因R1只有1W的功率，所以瞬间可以开路，从而保护了整个电路不被损坏。
2、整流滤波电路当交流AC输入时，则桥式整流器是利用二极管的单向导通性进行整流的最常用的电路，将交流电转变为直流电。
当直流DC(+48V)电压直接进入整流桥BD时，输出一个上正下负的直流电压，如果+48V（电源）本身也是直流的，那整流桥的作用就是对输入起到的是极性保护作用，无论输入是上正下负还是上负下正都不会损坏驱动电源，通过C1C2L1进行滤波，图3是一个LCΠ型滤波电路，目的是将整流后的电压波形平滑的直流电。
电源电路原理介绍26寸现有LED电源电路所使用的待机芯片及电源芯片分别为STR-A6059H 及NCP1271。
1.Drive IC A6059H and NCP1271 Pin Description（A6059H和NCP1271芯片管脚定义介绍）STR-A6059H将功率MOSFET 及PWM 电流控制方式的控制电路内置于同一封装中的电源IC。
制御部分搭载了启动电路及待机模式，能够实现低功耗。
图一为A6059H的管脚定义。
图二为NCP1271的管脚定义及描述。
2.电源电路原理框图图三为电源电路原理框图。
图三电源电路原理框图电源电路原理为：220V市电接入后，经整流滤波后得到300V直流高压：1.300V连到待机电路，经待机芯片A6059H和待机变压器首先形成5VS待机电压。
然后在开关控制信号PS—ON（高电平有效）控制下经开关控制电路后形成5VM(供驱动电路)电压。
5VM经芯片供电控制电路（光耦）后形成16V的芯片(NCP 1271)供电电压VCC。
2.VCC加到电源芯片NCP 1271后，300V整流电压分别经过电源变压器后产生12V和135V的稳定直流电压，其中，12V电压一路经开关控制信号PS—ON （高电平有效）控制下经开关控制电路后形成12V DRV电压（供驱动电路部分），另外一路直接输给主板供电。
143V电压连到驱动电路为LED灯串提供电压。
3.12V及143V的供电电压输出的电源架构都为单端反激方式。
驱动电路原理介绍26寸现有LED驱动电路所使用的驱动芯片为0Z9986A，OZ9986A是一款降压的LED驱动芯片，LED的供电电压由前端电路提供，该芯片功能为实现LED 灯串的恒流控制。
1. Drive IC OZ9986 Pin Description（OZ9986芯片管脚定义介绍）2.驱动部分恒流控制的原理143VIS1上图左为一路LED 驱动电路图，右图为电感L902在MOSFET 3N40导通及关断时波形。
典型应用电路图一， OCP8162典型应用电路概述 OCP8162是一款集成了500V MOSFET 高精度非隔离LED 恒流驱动芯片，工作在电流临界连续模式，支持全电压输入AC85V~265V 。
芯片采用SOP8封装形式，内部集成了500V 开关，利用CS 脚设定电流，OCP8162内部工作电流很小(大约100uA)， 无需辅助绕组监测和供电，只需要很少的外围元器件既可优异的输出恒流精度，节约了系统成本和体积。
OCP8162集成了高精度电流取样电路，使得LED 的输出电流精度达到±3%以内；实现优异的线电压调整率，线性调整率达到3%以内。
OCP8162工作在电流临界模式，输出电流不随电感量和LED 工作电压的变化而变化，实现优异的负载调整率，负载调整率2%以内，同时实现效率90%以上。
OCP8162具备完善的保护功能，芯片包括LED 短路检测，一旦发现短路信号芯片便会进入较低的工作频率以限制输出功率。
芯片的保护包括原边电流过流检测、LED 开短路保护、CS 开路保护、欠压锁定和过温保护功能以保证整个系统在恶劣的工作环境中安全可靠的工作。
OCP8162使用环保材料的SOP-8L 封装，工作温度范围为-40度到85度之间。
特征z 集成500V 功率MOSFET z 工作在电流临界模式 z 无需辅助绕组检测和供电z 极低的工作电流 (典型值：100uA) z 支持AC85V~264V 全电压范围输入 z 无需环路补偿 z ±5%的批量一致性 z 3%的线性调整率 z 2%的负载调整率 z LED 开路保护 z LED 短路保护 z 原边过流检测 z 芯片过温保护 z 欠压锁定功能z CS 脚电阻开路保护 z 采用SOP-8L 封装应用AC/DC LED 驱动应用 信号和装饰LED 灯 LED 蜡烛灯 LED 球泡灯 其他LED 照明管脚定义管脚描述管脚名称管脚号描述GND 1信号地VCC 3电源端，需就近接旁路电容6SW 5,内部500V MOSFET高压管的漏端8CS 7,限流电阻设置端4NC 2,不连接，建议悬空电路框图图二，OCP8162内部方块电路图绝对最大额定值（注1）符号参数范围单位VCC 电源电压-0.3~24 V ICC 电源电流 5.0 mA SW 开关节点电压-0.3~500 VCS 电流采样端电压-0.3~7 V OUT 内部高压功率管源极电压-0.3~24 V θJA热阻150 °C/W P DMAX(注2) 功耗0.45 W T A工作环境温度−40 ~ 85 °CT J工作结温−40 ~ 150 °CT STO存储温度−55 ~ 150 °C注1：最大极限值是指超出该工作范围，芯片有可能损坏。
LED节能灯的驱动电路LED灯的参数1、单颗电压/电流：红.黄光1W的电压:2.2-2.3V电流:350MA红.黄光3W的电压:2.3-2.5V电流:600-700MA蓝.绿.白光1W:电压:3.2-3.4V电流:350MA蓝.绿.白光3W:电压:3.4-3.6V电流:600-700MA2、集成电压/电流：电压：蓝.绿.白光3.4V*串数红.黄光2.4V*串数电流：350MA*并数然而这些都没有特定的。
制作LED灯只需考虑电流方面就好了。
电压只要知道个范围，通过控制电流做成恒流电路就可以了。
确切的说是没有电压要求。
LED都是要求恒流，0.02A/颗。
所以接一般的电压都要串一个电阻来分压电阻大了，整个线路电流就小了。
一般情况下尽量少串电阻，所以尽量选作适当的电压如：5,12,24V 电压只是为了能使其点亮的基础，超过其门槛电压，二极管就会发光而电流就是觉得其发光亮度，所以二进管一般都是用恒流源来驱动的。
（1）电压：LED 使用低压电源，供电电压在6-24V 之间，根据产品不同而异，所以它是一个比使用高压LED光源电源更安全的电源，特别适用于公共场所。
（2）颜色：改变电流可以变色，发光二极管方便地通过化学修饰方法，调整材料的能带结构和带隙，实现红黄绿兰橙多色发光。
如小电流时为红色的LED ，随着电流的增加，可以依次变为橙色，黄色，最后为绿色。
1、降低电压根据法拉第的电磁感应定律制定的变压器可以降低交流电的电压（电磁感应定律：电路中感应电动势的大小与穿过这一电路的磁通量变化率∆φ/∆ t成正比。
公式：E=K(∆φ/∆ t)）(1)制作变压器（采用EI铁芯制作，矽钢片材料）计算变压器的功率变压器功率= 输出电压X 输出电流计算变压器的铁芯截面积变压器功率X 1.44 = Y ，Y开根X 1.06 = 铁芯截面积计算变压器铁芯叠厚铁芯叠后= 铁芯截面积/ 矽钢片舌宽骨架的选用铁芯为E40 X 55计算线圈匝数45 / 铁芯截面积（平方厘米）X 220V = 初级匝数，初级匝数/ 220 X 次级电压= 次级匝数计算绕制的漆包线线径电流（开根）X 0.7 = 线径注意事项：变压器的功率设计和漆包线的线径计算还跟电路有很大的关系，不同的电路设计会有区别将变压器联入电路中便可降低交流电的电压，如下图：2、化交流电为直流电(1)恒流因为交流电的电流方向和大小是随着时间改变的，所以我们要完成两步：1）先使电流的方向变得恒定；2）使电流的大小变成定值。
自制LED恒流驱动电源,LNK304 LED driver自制LED恒流驱动电源,LNK304 LED driver关键字：LNK304,LED电源电路作者：孙安由于LED用作照明灯具有节能、长寿命等优点，现在LED照明非常火热。
由于LED需要的是低压直流电源．为了使用220V(或者110V)交流市电驱动LED。
需要使用电源转换电路。
普通常见的线性电源由于体积大、效率低等缺点，不适合用在这里，但是常用的开关电源需要设计变压器．设计制作过程比较复杂，不适合爱好者DIY。
下面介绍的这个LED驱动电源电路非常简单．并且全部使用市场上便于购买的器件，非常适合爱好者自己动手制作。
这个电源支持90V～265V的交流市电输入．输出恒流100mA．能够驱动4~5个串联的LED模组。
图1是本次制作的电路原理图．使用了内部集成了开关管的LNK304这款芯片．电路拓扑为buck-boost结构。
90V～265V交流市电经过D4整流、C5滤波后进人U1，U1内部有一个基准源，会在FB脚和S脚之间产生一个1.65V的基准电压．这个电压以及R12、R2和R4共同决定了输出的电流．具体的计算公式是：I=1.65x(R2+R1)／(R2xR4) 按照图中的取值．输出电流在100mA左右。
图中的C4是芯片滤波电容，C1滤除R4上的毛刺．C2为输出摅波电容。
为了防止没有接LED的时候输出电压太高．D2和D1构成限压电路。
空载时输出电压由D1的稳压值决定。
制作可以在洞洞板上完成。
其中R3是保险电阻．也可以用一只250W1A左右的保险丝代替。
C3和C10是电解电容，C4和C2是陶瓷电容．特别是C2不能用电解电容，代替，否则会发热比较严重。
D2和D5需要耐压500V以上的超快恢复二极管，可以代替的型号有HER107、MUR160等。
L1用直径10mm左右的工字电感。
制作完成的电路如图2所示（略）。
制作完成后可以接上发光二极管测试。
可以使用4～5个功率LED串联也可以使用五组(每组4～5个串联)普通的高亮度LED并联，每组电流约20mA。
LED驱动电源介绍_常用的LED驱动电源电路图LED驱动电源是把电源供应转换为特定的电压电流以驱动LED发光的电压转换器，通常情况下：LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等。
而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。
本文为大家介绍常用的LED驱动电源电路图。
LED驱动电源电路图一----电容降压式电源C1为降压电容器（采用金属化聚丙烯电容），R1为C1提供放电回路。
电容C1为整个电路提供恒定的工作电流。
电容C2为电解电容，其耐压值取决于所串联的LED的个数（约为其总电压的1．5倍以上），它的主要作用是抑制通电瞬间引起的电压突变，从而降低电压冲击对LED寿命的影响。
R4为电容C2的泄流电阻，其阻值应随着LED个数的增加适当增加。
需要注意的是，该电路必须根据负载的电流大小选取适当的电容，而不是依据负载的电压和功率，通常降压电容C1的容量C与负载电流IO的关系可近似认为：C=14.5IO，其中C 的容量单位是uF，Io的单位是A。
限流电容必须采用无极性电容，而且电容的耐压值须在630V以上。
LED驱动电源电路图二----传统的低效率电路下图是传统的低效率电路，电网电源通过降压变压器降压；桥式整流滤波后，通过电阻限流来使3个LED稳定工作，这种电路的致命缺点是：电阻R的存在是必须的，R上的有功损耗直接影响了系统的效率，当R分压较小时，R的压降占总输出电压的40％，输出电路在R上的有功损耗已经占40％，再加上变压器损耗，系统效率小于50％。
当电源电压在10％的范围内变动时，流过LED的电流变化将25％，LED上的功率变化将达到30％。
当R分压较大时，在电源电压在10％的范围内变动时，虽说能使输出到LED的功率变化减少，但系统效率将更低。
下图电路是直接采用电容作为限流元件，在此电路中，由于电容上的分压几乎达到了全部电源电压，所以具有良好的限流特性，当电源电压在10％波动时，输出电流也在10％内波动，只要在设计中把LED的额定值留有一定的裕量，就能保证在电源电压波动时LED。

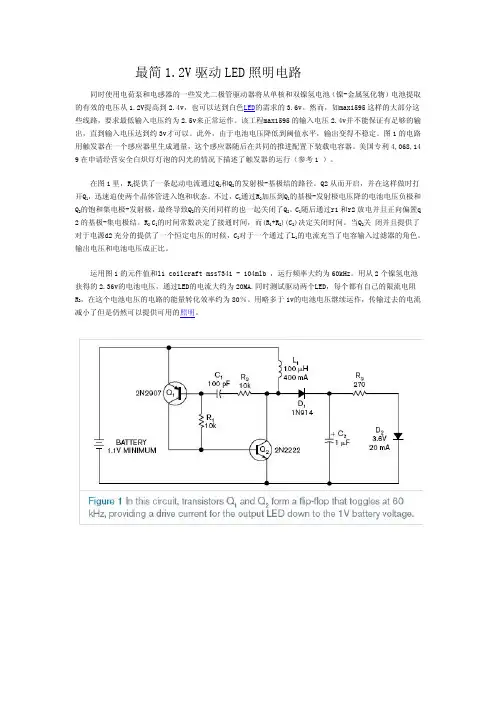

最简1.2V驱动LED照明电路同时使用电荷泵和电感器的一些发光二极管驱动器将从单核和双镍氢电池（镍-金属氢化物）电池提取的有效的电压从1.2V提高到2.4v，也可以达到白色LED的需求的3.6v。
然而，如max1595这样的大部分这些线路，要求最低输入电压约为2.5v来正常运作。
该工程max1595的输入电压2.4v并不能保证有足够的输出，直到输入电压达到约3v才可以。
此外，由于电池电压降低到阈值水平，输出变得不稳定。
图1的电路用触发器在一个感应器里生成通量，这个感应器随后在共同的推进配置下装载电容器。
美国专利4,068,14 9在申请经营安全白炽灯灯泡的闪光的情况下描述了触发器的运行（参考1 ）。
在图1里，R1提供了一条起动电流通过Q1和Q2的发射极-基极结的路径。
Q2从而开启，并在这样做时打开Q1，迅速迫使两个晶体管进入饱和状态。
不过，C1通过R2加压到Q1的基极-发射极电压降的电池电压负极和Q2的饱和集电极-发射极，最终导致Q2的关闭同样的也一起关闭了Q2。
C1随后通过r1和r2放电并且正向偏置q 2的基极-集电极结。
R2 C1的时间常数决定了接通时间，而(R1+R2)(C2)决定关闭时间。
当Q2关 闭并且提供了对于电源d2充分的提供了一个恒定电压的时候，C2对于一个通过了L1的电流充当了电容输入过滤器的角色。
输出电压和电池电压成正比。
运用图1的元件值和l1 coilcraft mss7341 - 104mlb ，运行频率大约为60kHz。
用从2个镍氢电池获得的2.36v的电池电压，通过LED的电流大约为20MA.同时测试驱动两个LED，每个都有自己的限流电阻 R3，在这个电池电压的电路的能量转化效率约为80％。
用略多于1v的电池电压继续运作，传输过去的电流减小了但是仍然可以提供可用的照明。
一、 概述TM1616是LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动等电路。
本产品性能优良，质量可靠。
主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。
采用SOP16的封装形式。
二、 特性说明• 采用功率CMOS 工艺• 显示模式（7 段×4 位）5%）• 内置上电复位电路• 封装形式：SOP16三、管脚定义：12345678161514131211109图（1）符号 管脚名称 说明DIN数据输入在时钟上升沿输入串行数据，从低位开始 STB 片选在上升或下降沿初始化串行接口，随后等待接收指令。
STB 为低后的第一个字节作为指令，当处理指令时，当前其它处理被终止。
当STB 为高时，CLK 被忽略CLK 时钟输入 在上升沿读取串行数据 SEG1～SEG7 输出（段） 段输出,p管开漏输出 GRID1～ GRID4输出（位） 位输出，N管开漏输出 VDD 逻辑电源 5V±10% GND逻辑地接系统地五、 显示寄存器地址和显示模式：该寄存器存储通过串行接口从外部器件传送到TM1616 的数据，地址分配如下：写LED 显示数据的时候，按照从显示地址从低位到高位，从数据字节的低位到高位操作。
SE G 1 S E G 2 S E G 3 S E G 4 S E G 5 S E G 6 S E G 7 XxxHL（低四位） xxHU(高四位)B0 B1 B2B3B4B5B6B700HL 00HU GRID1 02HL 02HU GRID2 04HL 04HU GRID3 06HL06HUGRID4六、 指令说明：指令用来设置显示模式和LED 驱动器的状态。
在STB下降沿后由DIN输入的第一个字节作为一条指令。
经过译码，取最高B7、B6两位比特位以区别不同的指令。
B7 B6 指令 0 0 显示模式设置 0 1 数据命令设置 1 0 显示控制命令设置 11地址命令设置如果在指令或数据传输时STB被置为高电平，串行通讯被初始化，并且正在传送的指令或数据无效（之前传送的指令或数据保持有效）。
LED驱动电源电路图
发布: | 作者: | 来源: shuankaige | 查看:2543次 | 用户关注：
LED驱动电源电路图LED和其他用电器电源电路一样，如，采用开关电源电路，可以让负载得到质量很好的直流电源，但是电路图，不方便制作，下面给大家介绍一种简易电路，专用于LED驱动电源电路图中，LED驱动电源电路中的元器件也很少，方便制作，元器件参数在电路中，供参考。
LED驱动电源电路图如下：
LED驱动电源电路图
LED和其他用电器电源电路一样，如，采用开关电源电路，可以让负载得到质量很好的直流电源，但是电路图，不方便制作，下面给大家介绍一种简易电路，专用于LED驱动电源电路图中，LED驱动电源电路中的元器件也很少，方便制作，元器件参数在电路中，供参考。
LED驱动电源电路图如下：。
