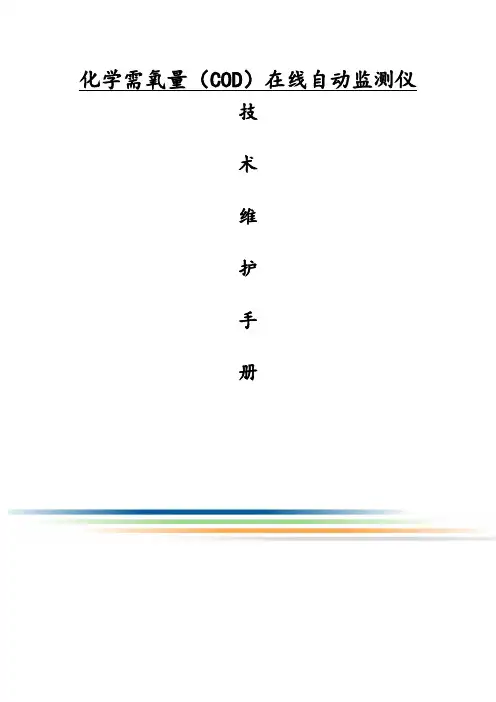

化学需氧量（COD）在线自动监测仪技术维护手册目录电源1.1交流电源的接入1.1.1交流电源输入输出量程范围1.1.2交流电源接入电路1.1.3交流电源接线说明1.2交流/直流电源转换1.3直流电源故障分析查找判断核心板是否正常启动2.1通过核心板指示灯判断核心板是否正常启动2.2用电脑通过COM3调试信号输出监视核心板是否正常启动2.3 插拔核心板需注意的问题主线路板3.1主线路板的组成3.2主线路板的接口及接线说明3.3 检查主线路板底板与核心板通讯是否正常3.4 扩展板显示屏4.1显示屏接线说明4.2判断检查显示屏与核心板通讯是否正常5 外接AD转换器放大器6.1放大器的构成6.2放大器的恒流源6.2.1放大器恒流源输出电流的调整6.2.2放大器恒流源工作状况的测试6.3放大器的放大部分计量池7.1 计量池的功能及构成7.2 计量池的工作过程7.3 计量池中高液位的调整：7.4 计量池安装调整时要注意的问题7.5红外发光二极管的检测7.6 红外接收二极管的检测低液位检测开关8.1 低液位检测开关动作原理8.2低液位检测开关的接线8.3 低液位检测开关的调整8.4 使用低液位检测开关时要注意的问题比色皿9.1比色皿的结构9.2 比色皿加热消解部分9.2.1加热冷却9.2.2 温度测量9.2.2.1 温度传感器PT100与温度的对应关系9.2.2.2 温度变送器工作状况的检测9.3 比色皿的测量部分9.3.1 发光二极管9.3.2 光电接收二极管多通阀10.1多通阀阀位及流路示意图10.2 多通阀的故障检测10.3在现场判断多通阀是否正常工作的方法蠕动泵10.1蠕动泵包括的零部件10.2蠕动泵驱动器与扩展板的连接10.3 Kinco步进电机驱动器2M530说明10.3.1外形10.3.2 接线（共阳极接线方法）外部接口11.1 模拟量输出（4~20mA电流输出）11.2 RS232通讯接口11.2 外接水泵附录附录1 用电脑通过COM7三线串口调试重金属底板的方法附录2 重金属核心板软件安装说明：附录3 电气控制系统组成如以下方框图所示：1.电源1.1交流电源的接入1.1.1交流电源输入输出量程范围输入 AC85V~265V输出 DC24V/DC15V/DC5V输出外接水泵电源AC85V~265V（由系统软件控制）1.1.2交流电源接入电路外部电源的引入要经过以下几个部分：AC220V—交流电源引入线—交流电源插座（保险丝）--交流电源开关—交流电源接线端子—开关电源（DC24V,DC15V,DC5V）--主线路板电源插座。

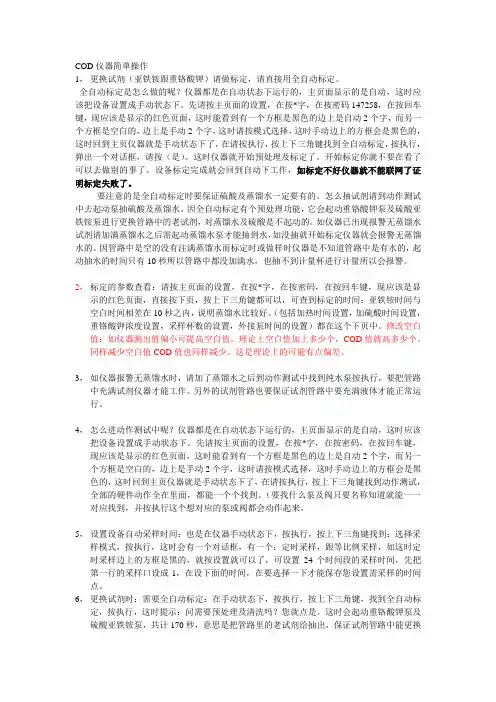

COD仪器简单操作1，更换试剂（亚铁铵跟重铬酸钾）请做标定，请直接用全自动标定。
全自动标定是怎么做的呢？仪器都是在自动状态下运行的，主页面显示的是自动，这时应该把设备设置成手动状态下。
先请按主页面的设置，在按*字，在按密码147258，在按回车键，现应该是显示的红色页面，这时能看到有一个方框是黑色的边上是自动2个字，而另一个方框是空白的，边上是手动2个字，这时请按模式选择，这时手动边上的方框会是黑色的，这时回到主页仪器就是手动状态下了，在请按执行，按上下三角键找到全自动标定，按执行，弹出一个对话框，请按（是）。
这时仪器就开始预处理及标定了。
开始标定你就不要在看了可以去做别的事了。
设备标定完成就会回到自动下工作，如标定不好仪器就不能联网了证明标定失败了。
要注意的是全自动标定时要保证硫酸及蒸馏水一定要有的。
怎么抽试剂请到动作测试中去起动泵抽硫酸及蒸馏水。
因全自动标定有个预处理功能，它会起动重铬酸钾泵及硫酸亚铁铵泵进行更换管路中的老试剂，对蒸馏水及硫酸是不起动的。
如仪器已出现报警无蒸馏水试剂请加满蒸馏水之后需起动蒸馏水泵才能抽到水，如没抽就开始标定仪器就会报警无蒸馏水的。
因管路中是空的没有注满蒸馏水而标定时或做样时仪器是不知道管路中是有水的，起动抽水的时间只有10秒所以管路中都没加满水，也抽不到计量杯进行计量所以会报警。
2，标定的参数查看：请按主页面的设置，在按*字，在按密码，在按回车键，现应该是显示的红色页面，直接按下页，按上下三角键都可以，可查到标定的时间：亚铁铵时间与空白时间相差在10秒之内，说明蒸馏水比较好。
（包括加热时间设置，加硫酸时间设置，重铬酸钾浓度设置，采样杯数的设置，外接泵时间的设置）都在这个下页中。
修改空白值：如仪器测出值偏小可提高空白值。
理论上空白值加上多少个，COD值就高多少个。
同样减少空白值COD值也同样减少。
这是理论上的可能有点偏差。
3，如仪器报警无蒸馏水时，请加了蒸馏水之后到动作测试中找到纯水泵按执行，要把管路中充满试剂仪器才能工作。
