lm3886 4766 1876开关机静音电路

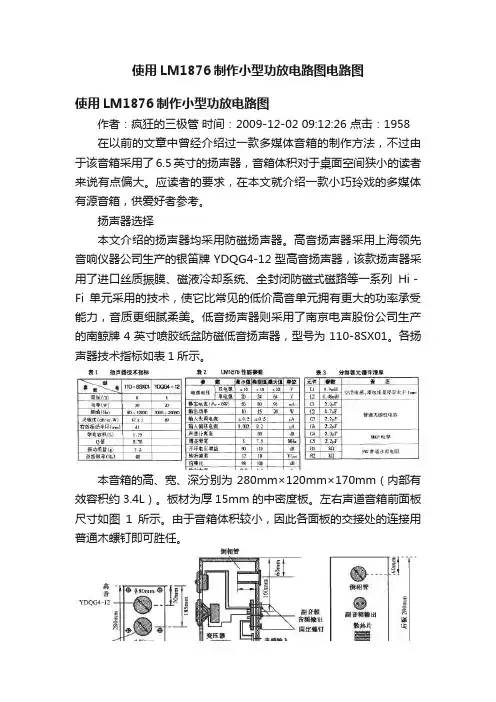

使用LM1876制作小型功放电路图电路图使用LM1876制作小型功放电路图作者：疯狂的三极管时间：2009-12-02 09:12:26 点击：1958 在以前的文章中曾经介绍过一款多媒体音箱的制作方法，不过由于该音箱采用了6.5英寸的扬声器，音箱体积对于桌面空间狭小的读者来说有点偏大。

应读者的要求，在本文就介绍一款小巧玲戏的多媒体有源音箱，供爱好者参考。

扬声器选择本文介绍的扬声器均采用防磁扬声器。

高音扬声器采用上海领先音响仪器公司生产的银笛牌YDQG4-12型高音扬声器，该款扬声器采用了进口丝质振膜、磁液冷却系统、全封闭防磁式磁路等一系列Hi－Fi单元采用的技术，使它比常见的低价高音单元拥有更大的功率承受能力，音质更细腻柔美。

低音扬声器则采用了南京电声股份公司生产的南鲸牌4英寸喷胶纸盆防磁低音扬声器，型号为110-8SX01。

各扬声器技术指标如表1所示。

本音箱的高、宽、深分别为280mm×120mm×170mm（内部有效容积约3.4L）。

板材为厚15mm的中密度板。

左右声道音箱前面板尺寸如图1所示。

由于音箱体积较小，因此各面板的交接处的连接用普通木螺钉即可胜任。

倒相孔设在箱体背面上方，长度为68mm，笔者是从直径60mm 的PVC工程塑料管截下68mm长的一段代用。

由于倒相管在音箱背面，所以摆放时音箱后面板不要紧靠墙壁，要距墙壁等大面积反射面15cm以上。

另外需要注意的是要在箱体内部高音扬声器单元后面，用吸音材料（海绵即可）做个护罩（将高音单元后部包围即可），以减少来自低音单元的声波对高音的冲击与干扰，使高音更明亮。

功放电路安装在右声道音箱中，因此左右两个音箱的后面板布局有较大的差异。

倒相管长度以及主音箱侧面视图如图2所示。

主音箱背面视图如图3所示。

两只音箱中有一只安装功放电路作为主音箱，另一只作为副音箱。

由于主音箱中需要安装电源变压器，占用了一部分空间，为了保证两只音箱内部容积的一致，可以在副音箱的底部粘贴一块与电源变压器体积相近的木块作为平衡之用。

简单实用的开关机静音电路
VCC为电源电压，也可用三端稳压输出。

开机静音工作原理：开机，VCC直接加在STBY脚，功放进入工作状态，“关机放电”回路由于D1的存在，Q1的Ue比Ub低0.7V，Q1截止，C3通过D1瞬间充电，电压U=VCC－0.7V。

“开机延时”回路由于C4电压不能突变，Ue大于Ub，Q2导通，Q3也正向偏置导通，MUTE端电压接近为0V，功放静音。

电容C4通过R2、R3充电，充电时间主要由RC决定，电路图的RC常数时间约为3秒，C4充电达到Ue=Ub时，Q2截止，Q3电压为0V，Q3截止，MUTE端电压为VCC电压，静音开放，功放发声。

关机静音工作原理：关机静音主要是使MUTE脚的电压瞬间释放，使功放静音。

关电瞬间，由于VCC电压下降很快，由于D1二极管反接，C3通过Q1放电。

电压降低过程中，Q1的Ue大于Ub，Q1导通，电压加在Q3的B级，Q3导通，使MUTE端电压接近于0V，功放静音。

电路拓展：如采用继电器接电控制，可将R5电阻换成继电器线圈。

不少mp3和蓝牙播放器都带有静音输出控制，将播放器“MUTE”的+端接在电路图MUTE端即可，不需另外加电压。

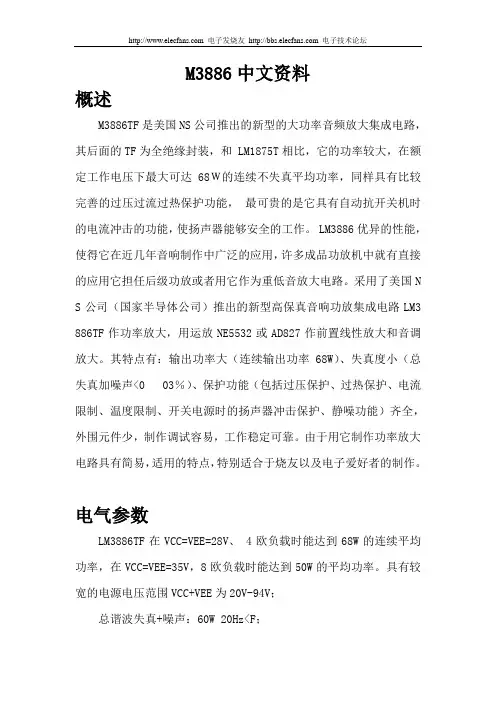

M3886中文资料概述M3886TF是美国NS公司推出的新型的大功率音频放大集成电路，其后面的TF为全绝缘封装，和 LM1875T相比，它的功率较大，在额定工作电压下最大可达68Ｗ的连续不失真平均功率，同样具有比较完善的过压过流过热保护功能，最可贵的是它具有自动抗开关机时的电流冲击的功能，使扬声器能够安全的工作。

LM3886优异的性能，使得它在近几年音响制作中广泛的应用，许多成品功放机中就有直接的应用它担任后级功放或者用它作为重低音放大电路。

采用了美国N S公司（国家半导体公司）推出的新型高保真音响功放集成电路LM3 886TF作功率放大，用运放NE5532或AD827作前置线性放大和音调放大。

其特点有：输出功率大（连续输出功率68W）、失真度小（总失真加噪声<003％）、保护功能（包括过压保护、过热保护、电流限制、温度限制、开关电源时的扬声器冲击保护、静噪功能）齐全，外围元件少，制作调试容易，工作稳定可靠。

由于用它制作功率放大电路具有简易，适用的特点，特别适合于烧友以及电子爱好者的制作。

电气参数LM3886TF在VCC=VEE=28V、 4欧负载时能达到68W的连续平均功率，在VCC=VEE=35V，8欧负载时能达到50W的平均功率。

具有较宽的电源电压范围VCC+VEE为20V-94V；总谐波失真+噪声：60W 20Hz<F；转换速率(SLEW RATE):VIN=2.0VP-P、tRISE=2ns 时的值为 19V /us总静态电流：50mA输入偏流：0.2uA增益带宽乘积: 8 MHZ内部电路图应用电路（1）应用电路LM3886带过压、过高温保护并且具有静噪功能的68W单声道高保真功率放大器，其主要电气参数如表所示。

LM3886采用11脚TO-220封装。

LM3886典型应用电路如图3所示。

LM3886在供电电压为。

10V以上时即可工作，只是输出功率降低。

IM3886的⑧脚为静音控制端，当流过该脚的电流大于1mA时，输出电路执行静音操作，输出端无信号输出。

LM3886和LM4766的内部静音电路相同，静噪脚须加负电压绝对值大于2.5V（比-2.5V更负）,每路静音端输出电流大于0.5mA才能静噪。

而LM1876静噪脚电压至少大于＋2.5V才能静噪。

第一张图电路简单只能实现开机喇叭防冲击，关机无效。

第二张是LM3886和LM4766的喇叭开、关机防冲击电路，第三张图是LM1876喇叭开、关机防冲击电路。

图中变压器副端指变压器副级两个AC端子任意一个（中心抽头除外）。

< 1 >< 2 >< 3 >我是楼主很久没来了，一楼图没标清楚这里说明一下：图中变压器副端是指副级的两个AC端子任意一端（中心抽头除外）。

简述一下原理，先看下面A,B、C三张IC内部图的静音部分电路，LM4766和LM3886静音电路一样而LM1876不同，但共同点是只要三张图中三极管T3截止就可以实现静音。

要实现开关机防冲击对LM4766（LM3886)来说只要在开关机时让T1截止使得T3截止就实现静音，正常时两管导通。

对LM1876来说要实现开关机防冲击必须让T1导通使得T2、T3就截止实现静音，正常时T1截止T2、T3导通，放大电路正常工作了。

自己分析一楼电路原理就清楚了。

A图（LM4766):B图（LM3886)：C图(LM1876):由于LM4766(LM3886)的静音控制端接内部的三极管发射极，所以需要较大的电流（每声道大于0.5mA)才能保证后一级T3可靠导通，而且电流方向是从IC内部流出。

而LM1876静音控制端是接内部三极管基极，所以控制电流可以小很多，方向为静音控制端往IC内部流入。

至于控制端电压加多大看IC内部输入端的两个二极管加上三极管共3个PN结至少得绝对值2V以上，可靠运行得绝对值2.5V以上才可以。

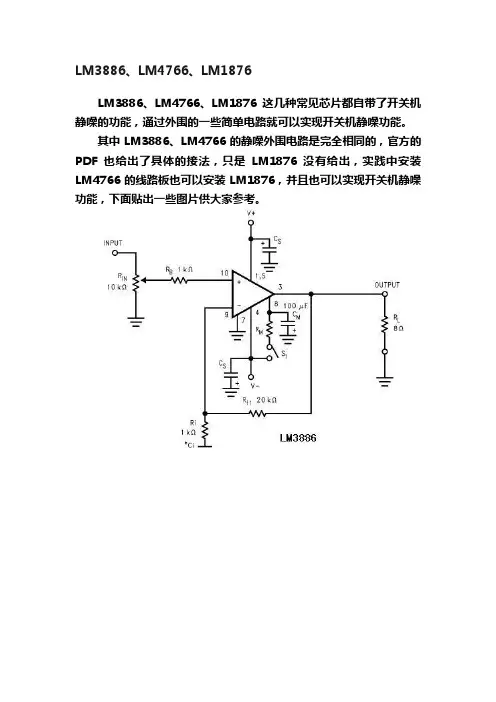

LM3886、LM4766、LM1876
LM3886、LM4766、LM1876这几种常见芯片都自带了开关机静噪的功能，通过外围的一些简单电路就可以实现开关机静噪功能。

其中LM3886、LM4766的静噪外围电路是完全相同的，官方的PDF也给出了具体的接法，只是LM1876没有给出，实践中安装LM4766的线路板也可以安装LM1876，并且也可以实现开关机静噪功能，下面贴出一些图片供大家参考。

我有一疑问，LM4766和LM1876的内部静噪电路不一样，LM4766是低电位工作，LM1876是高电位工作，但是实践中
LM4766的静噪电路换上LM1876芯片也可以工作！不知原因何在？
1876是高电平静音有效，就是无输出，静噪端低电平或者负压时均可工作
同样功率下，LM1876音质在LM3886之上。

国半在国内有封片厂，wafer厂都在国外。

自从TI收购国半后，压减产品线，也没有在国内建新厂。

汕头国半不在此列。

是做2.1声道音响吗？这个搭配还是可以的，注意LM1876上一定要加大散热器，否则很容易烧管！
其实如果功率需要不是很大的话，TDA1521+LM3886也是不错的选择！
LM1875是25W的
LM1876是双20W的。

LM4766是双40W的。

个人感觉LM1876跟LM4766都非常好，LM1875就稍微差了点点。

其实最好听的还是LM3886。

开关机静⾳电路解析
开关机静⾳电路解析
⼀、原理图
图1 开关机静⾳电路
图2 开机静⾳电路
⼆、原理分析
1、图1具有开关机静⾳的功能，靠R435、C425、C426的充放电时序来使Q404导通，进⽽使Q405、Q406导通，静⾳原理是使⾳频输出到地，达到静⾳的⽬的，解决开关机爆⾳。

开机时，12V 电源通过R435和R436向C425充电（由于R435⼩于R436，C425主要通过R435充电。

），通过D401⼆极管向C426充电。

由电容充电时间公式Vc=E （1-e -t/RC ），（E 为加在RC 上的充电电源，e 为常数），可知在充电期间某时刻t ，RC 延时电路看作关机电源
C426电压⼤于C425电压，Q404导通。

从⽽Q405、Q406导通，实现开机静⾳。

C425充满电后，Q404截⽌，Q405、Q406也截⽌（C E极相当于开路），MUTE_L、MUTE_R信号不受静⾳电路影响。

关机时，C425通过D402向12V电源电路上的负载放电，最终流⼊GND。

负载电阻越⼩放电越快，⼀般电源上负载电阻较⼩。

C425快速放完电，然后C426上电压使Q404导通，电流流向Q405、Q406，使其导通，实现关机静⾳。

另外有⼀⼩部分电流（因为R436为⼤电阻）通过R436 和D402流向电源负载电阻，最终导⼊GND。

D401阻⽌C426上电流直接流向12V负载。

2、图2是开机静⾳电路，通过调整R469和C469来控制12V供电的导通，静⾳原理
是使⾳频运放供电延迟，解决开机爆⾳。

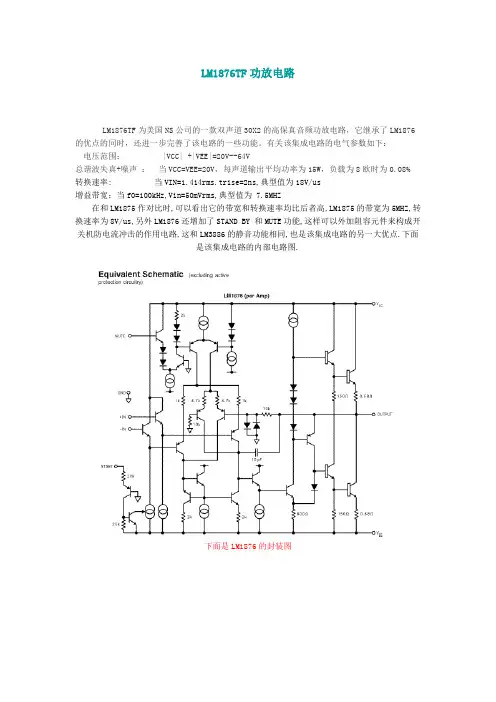

LM1876TF功放电路LM1876TF为美国NS公司的一款双声道30X2的高保真音频功放电路，它继承了LM1876的优点的同时，还进一步完善了该电路的一些功能。

有关该集成电路的电气参数如下：电压范围：|VCC| +|VEE|=20V--64V总谐波失真+噪声：当VCC=VEE=20V，每声道输出平均功率为15W，负载为8欧时为0.08%转换速率: 当VIN=1.414rms.trise=2ns,典型值为18V/us增益带宽：当f0=100kHz,Vin=50mVrms,典型值为 7.5MHZ在和LM1875作对比时,可以看出它的带宽和转换速率均比后者高,LM1875的带宽为5MHZ,转换速率为8V/us,另外LM1876还增加了STAND BY 和MUTE功能,这样可以外加阻容元件来构成开关机防电流冲击的作用电路,这和LM3886的静音功能相同,也是该集成电路的另一大优点.下面是该集成电路的内部电路图.下面是LM1876的封装图以下就是以LM1876为主要元件构成的前后级合并放大电路，前级线性放大部分采用运算放大器，其设计的放大倍数为5倍，可以根据前级音源的实际情况进行修改，如果信号幅度较小，可以增大R4/R3的值来调整。

运放可以采用NE5532，如果采用AD827或AD812，OPA2604则效果更佳，正如报刊上烧友所说的，这两种集成块搭配能取得很好的效果，U2的1、3脚为两声道输出脚，并且采用电流电压负动态负反馈的方式输出，以达到理想的效果。

LM1876的9、14脚为待机预备功能，外接R7、C4定时元件用于实现开关机的防电流冲击功能。

从而很方便的实现开关机的静噪。

同LM1875一样，该电路同样有比较完善的过压过流过热保护功能。

PCB图如下成品板实物图如下在用散件组装时先焊好电阻和跳线，后安好电容，三端稳压，电位器，IC等，如下图，仔细焊接检查无误后方可通电试机12PCB板图片如下。

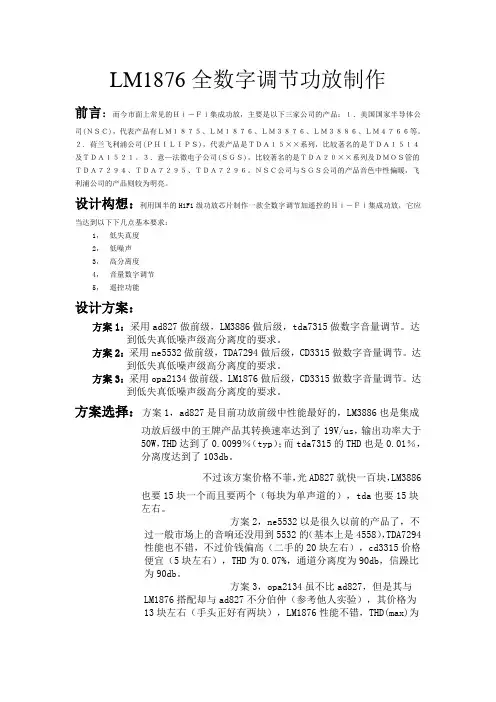

LM1876全数字调节功放制作前言：而今市面上常见的Ｈｉ－Ｆｉ集成功放，主要是以下三家公司的产品：１．美国国家半导体公司(ＮＳＣ)，代表产品有ＬＭ１８７５、ＬＭ１８７６、ＬＭ３８７６、ＬＭ３８８６、ＬＭ４７６６等。

２．荷兰飞利浦公司(ＰＨＩＬＩＰＳ)，代表产品是ＴＤＡ１５××系列，比较著名的是ＴＤＡ１５１４及ＴＤＡ１５２１。

３．意—法微电子公司(ＳＧＳ)，比较著名的是ＴＤＡ２０××系列及ＤＭＯＳ管的ＴＤＡ７２９４、ＴＤＡ７２９５、ＴＤＡ７２９６。

ＮＳＣ公司与ＳＧＳ公司的产品音色中性偏暖，飞利浦公司的产品则较为明亮。

设计构想：利用国半的HiFi级功放芯片制作一款全数字调节加遥控的Ｈｉ－Ｆｉ集成功放，它应当达到以下下几点基本要求：1，低失真度2，低噪声3，高分离度4，音量数字调节5，遥控功能设计方案：方案1：采用ad827做前级，LM3886做后级，tda7315做数字音量调节。

达到低失真低噪声级高分离度的要求。

方案2：采用ne5532做前级，TDA7294做后级，CD3315做数字音量调节。

达到低失真低噪声级高分离度的要求。

方案3：采用opa2134做前级，LM1876做后级，CD3315做数字音量调节。

达到低失真低噪声级高分离度的要求。

方案选择：方案1，ad827是目前功放前级中性能最好的，LM3886也是集成功放后级中的王牌产品其转换速率达到了19V/us，输出功率大于50W，THD达到了0.0099％（typ）；而tda7315的THD也是0.01％，分离度达到了103db。

不过该方案价格不菲，光AD827就快一百块，LM3886也要15块一个而且要两个（每块为单声道的），tda也要15块左右。

方案2，ne5532以是很久以前的产品了，不过一般市场上的音响还没用到5532的（基本上是4558），TDA7294性能也不错，不过价钱偏高（二手的20块左右），cd3315价格便宜（5块左右），THD为0.07%，通道分离度为90db，信躁比为90db。

开关机延时静音电路————————————————————————————————作者：————————————————————————————————日期：相信大家也看明白上图...因为图上都有标明...HE HE...最左边的是RC延时及放电二极管...中间的是为关机而设置的电路,在此大家可以把它看成一个电源...最右边的是模拟音频信号...再发一图...这图是开机后...电路电流流向...一开机...C1是电容.开机瞬间相当于短路...C1上有二路电流...一路是R1直接流向C1的.另一路是VCC---D2---Q1 E-----Q1 B ---470----C1....因为R1电阻相当大...所以C1上的电流主要是来自第二路电流...说直接点...这种需要在开机瞬间通电的电路延时时间主要是R2 C1的大小有关...在这电路上应该是可以省掉R1了...因为R1在电路中所起的作用不是太大...(关于R1的作用大家可以讨论下.)建议R2值要大点会比较好...在开机后...第二路电流使Q1导通...Q1导通后...VCC---D2----Q1 E-----Q1 C----D3----R4-----Q2 B----Q1 E----GND...使Q2导通...Q2导通后...把V1音频信号-----R5-----的信号给短路...实现开机静音....在C1充满电后...Q1截止了...这时Q1 C极输出电压为0...随之Q2也截止...Q2 C E极相当于开路...对音频信号通过没有影响...HE HE...开机静音电路分析完了.HE HE....现在来分析关机静音电路...先发一图...关机第一步...先放掉C1上的电...HE HE...是怎么样做到的...在关机瞬间...因为C1是电容电容能储能...要把C1上的电放掉.才能在下次开机使静音电路工作...这个放电的工作是由D1完成的...HE HE...因为这个电路是接在电源上的...电源上的各路负载都是有电阻... 也就是上面的模拟电阻R6...这个电阻一般都不是很大...所以C1是的电压是经过D1----负载电阻----GND...完成放电...HE HE...这样下次开机,静音电路就能工作...当然这个负载电阻R6是越小,放电就越快.HE H E...放完电了...HE HE...关机静音也要工作呀...再发一图片.关机静音工作原理...放完C1电的时候....Q1 E由于有个电阻和电容组成的储能元件...相当于关机后还有一个电源...Q1 导通的电流是...Q1 E----Q1 B----R2----D1----负载电阻----地...完成导通...这时Q1 C就输出高电压... HE HE...Q1 导通后...其电流走向和开机时候是一样的...只不过是这个关机后的电源由R3 C2完成代替....关机后...D2反偏截止...R3 C2就相当于一个电源...供Q1 让Q2导通...完成关机静音...HE HE...这个电路可能比较难理解的是负载电阻R6...HE HE...其实大家可以这样理解...这个静音电路是整个系统的一个小部分...大家把这个电源拔下来...可以直接量这个电源二端...会发现电源二端是有电阻的...这个电阻就是负载电阻...这个电阻每个系统是不一样的...越小C1上的电放得越快...效果就越好...另外大家注意....R2的值要比较大点比较好...对开机和关机的电路影响都是比较大的...所以要选择一个合适的值...HE HE...欢迎大家一起讨论这个电路....。

专利名称：开关机静音电路及具有所述静音电路的电视机专利类型：实用新型专利
发明人：陈杰,徐志强
申请号：CN200620011173.4
申请日：20061018
公开号：CN200953603Y
公开日：
20070926
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种开关机静音电路及具有所述静音电路的电视机，包括直流电源、功放芯片和一开机、关机延时关断开关电路，在所述开关电路中包含有储能电容，开关电路的输入端连接直流电源，上电导通延时关断；储能电容在上电后储存电荷，关机掉电时释放电荷维持所述开关电路延时关断；所述开关电路的输出端直接连接功放芯片的静音端或经反向电路连接功放芯片的静音端。

本实用新型通过采用简单的电路结构实现了功放电路开关机的准确静音，可以广泛应用到所有电视系统的功放开关机静音电路设计中，有效解决了电视系统开关机瞬间噪音的问题，在增加极少成本的前提下加强了静音电路的通用性，提高了电视产品的可靠性。

申请人：青岛海信电器股份有限公司
地址：266071 山东省青岛市市南区江西路11号
国籍：CN
代理机构：青岛联智专利商标事务所有限公司
代理人：邵新华
更多信息请下载全文后查看。

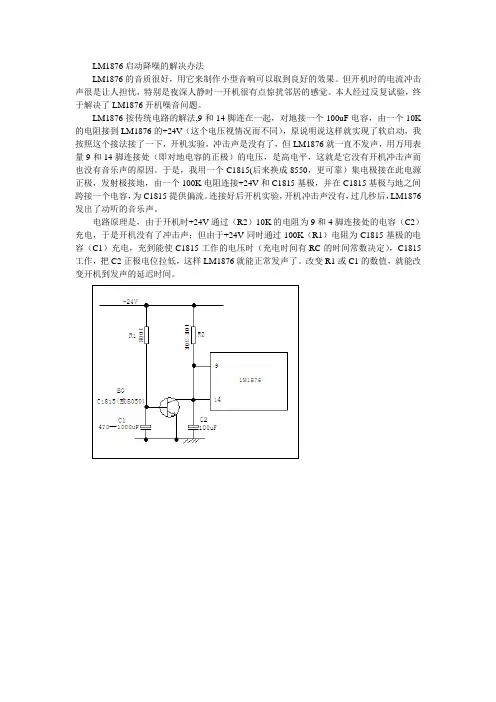

LM1876启动降噪的解决办法
LM1876的音质很好，用它来制作小型音响可以取到良好的效果。

但开机时的电流冲击声很是让人担忧，特别是夜深人静时一开机很有点惊扰邻居的感觉。

本人经过反复试验，终于解决了LM1876开机噪音问题。

LM1876按传统电路的解法,9和14脚连在一起，对地接一个100uF电容，由一个10K 的电阻接到LM1876的+24V（这个电压视情况而不同），原说明说这样就实现了软启动，我按照这个接法接了一下，开机实验，冲击声是没有了，但LM1876就一直不发声，用万用表量9和14脚连接处（即对地电容的正极）的电压，是高电平，这就是它没有开机冲击声而也没有音乐声的原因。

于是，我用一个C1815(后来换成8550，更可靠）集电极接在此电源正极，发射极接地，由一个100K电阻连接+24V和C1815基极，并在C1815基极与地之间跨接一个电容，为C1815提供偏流。

连接好后开机实验，开机冲击声没有，过几秒后，LM1876发出了动听的音乐声。

电路原理是，由于开机时+24V通过（R2）10K的电阻为9和4脚连接处的电容（C2）充电，于是开机没有了冲击声；但由于+24V同时通过100K（R1）电阻为C1815基极的电容（C1）充电，充到能使C1815工作的电压时（充电时间有RC的时间常数决定），C1815工作，把C2正极电位拉低，这样LM1876就能正常发声了。

改变R1或C1的数值，就能改变开机到发声的延迟时间。

LM3886功放的制作经验（转）2008年03月20日星期四 22:18作为自制的家用功放，一般适用的功率在30W-100W/每声道之间，因为我们平时在家里听音乐的时候，作为功放的平均输出功率在1-10W左右，有10倍以上的功率裕量，可以说也比较Hi-Fi了。

做为30-100W的输出功率/每声道的功率放大器不管是从电路，从材料，从工艺等各个角度来说，都较容易得到好的保证，而在林林总总的功放电路中，采用优秀的IC做的功放是非常适合业余情况下制作的，这类电路具有电路简单，调试方便，电性能指标不俗，制作工艺难度低等优点，只要制作得好，完全可以得到非常不错的音质和音色的。

在各种IC里，我喜欢用薄膜型功率IC，对于厚膜灯的IC，总觉得好象是用分列元件搭在一块板子上再加一个塑料壳，还不把元件装完，在外面留出了一大堆的引脚，心理上就不太接受得了，所以除了STK4191和STK4038，其他的都没有用过，而薄膜型功率IC就首推美国国半的IC了。

首先是电路的选择，对第一次准备用此IC做功放的人来说，选用美国国半提供的典型应用的线路是最合适的，因为，知子莫如父啊，怎样的外围电路可以使IC工作最稳定，失真最小，等等，一定没有IC的设计生产者国半最清楚了，所以第一次按国半提供的典型应用线路进行制作，其成功率一定是最高的。

其次，电源的选择，注意一件事，LM3886的输出8Ω/60W是RMS值，是可以在这个值下连续工作的，所以每块LM3886所需的电源贮存功率不要小于100W，最好大于150W/每片。

在实际的应用中，还发现一个很有趣的现象，电压越高，声音越好，虽然它的电压适应范围是40-94V，尽量使电源电压高点，用交流双30V以上的变压器吧，电路滤波电容，每声道有10000uF（每边电源）就足够了，其实，电源质量的好坏，主要取决于变压器的内阻，关键是看电源出力是不是跟得上消耗。

倒是用多个小容量电容并联比用单个滤波电容有更好的效果。
