基于单片机的智能风扇的设计智能风扇的设计是基于单片机的一种智能化家电产品，通过集成了传感器、单片机、通信模块和风扇控制电路等功能模块，能够实现自动感知环境温度、湿度等参数，并根据用户的需求自动调节风扇的转速和工作模式。
下面将详细介绍智能风扇的设计。
1.硬件设计智能风扇的硬件设计包括传感器模块、单片机模块、通信模块和控制电路模块。
传感器模块：智能风扇的传感器模块通常包括温度传感器和湿度传感器，用于感知环境的温度和湿度。
可以选择常见的数字温湿度传感器，如DHT系列传感器。
单片机模块：单片机模块是智能风扇的核心控制模块，可选择一款适合的单片机，如51单片机或STM32系列单片机，并结合开发板进行开发。
单片机模块负责读取传感器数据，并根据温度和湿度的变化进行风扇转速和工作模式的调节。
通信模块：通信模块用于实现智能风扇与其他设备的远程控制和数据传输功能。
可以选择Wi-Fi模块或蓝牙模块，实现与智能手机或其他智能设备的连接。
控制电路模块：控制电路模块包括电机驱动电路和电源电路。
电机驱动电路用于控制风扇电机的转速，可以选用H桥驱动芯片。
电源电路负责为各个模块供电，可以采用稳压模块和滤波电路，保证各个模块的正常运行。
2.软件设计智能风扇的软件设计主要包括数据采集、数据处理和控制策略。
数据采集：单片机模块通过传感器模块采集到温湿度数据，并将数据转换为数字信号以供程序识别。
数据处理：单片机模块通过算法处理采集到的温湿度数据，进一步计算出风扇应该运行的转速和工作模式。
可以根据不同的温湿度阈值设置不同的转速和工作模式，如低温低湿度下风扇停止运行，高温高湿度下风扇全速运行。
控制策略：单片机模块根据处理后的数据，通过控制电路模块控制风扇的转速和工作模式。
控制策略可以通过采用PID控制算法，根据环境温湿度的反馈信息进行动态调节，使风扇以最佳转速运行。
3.功能设计智能风扇可以通过通信模块与智能手机或其他智能设备连接，实现远程控制和数据传输的功能。
基于单片机的智能电风扇的设计
1. 系统设计思路：
智能电风扇系统由传感器、单片机以及电机驱动电路组成。
传感器检测环境温度、湿度和人体距离等参数，单片机根据这些参数控制电机的工作，并且可以根据预设程序自动调节电风扇的转速和运转模式。
2. 硬件设计：
(1) 传感器模块：
环境温湿度传感器模块和人体距离传感器模块分别采用DHT11和HC-SR501。
(2) 单片机模块：
根据项目需求，使用STM32F103ZET6单片机，主要处理传感器的读取和数据处理，并进行PWM波输出，控制电机转速。
(3) 电机驱动模块：
电机采用直流无刷电机，控制驱动电路采用L298N芯片。
3. 软件设计：
（1）初始化各个模块，包括传感器、GPIO等。
（2）读取传感器的数据，并根据不同温度、湿度和人体距离进行选择参数，设置不同的转速和运转模式。
（3）通过PWM波输出，控制电机的转速，实现电风扇的自动调节和控制。
4. 实现功能：
灵活的温湿度和人体距离检测，自动选择合适的电风扇运转模式和转速，节能环保，人性化的操作界面等。
总之，基于单片机的智能电风扇系统可以在提供便利的同时，达到节能环保的目的。
基于51单片机的智能温控风扇毕业设计引言智能温控风扇在现代生活中起着重要的作用。
它可以通过测量室内的温度来自动调节风扇的转速，以保持室内的舒适温度。
本文将讨论如何基于51单片机设计和实现一个智能温控风扇系统。
设计理念智能温控风扇的设计理念是通过传感器获取室内温度，并根据预设的温度范围调节风扇的转速。
这样可以避免人工的干预，提供更加便捷和节能的风扇控制方式。
硬件设计主要组成部分智能温控风扇系统主要由51单片机、温度传感器、风扇和驱动电路组成。
传感器选择为了获取室内的温度数据，我们需要选择一个适合的温度传感器。
常用的温度传感器有热敏电阻、热电偶和数字温度传感器等。
根据成本和精度的考虑，我们选择了热敏电阻作为温度传感器。
驱动电路设计为了控制风扇的转速，我们需要设计一个合适的驱动电路。
这个电路将接收来自51单片机的控制信号，根据信号的不同来调节风扇的转速。
驱动电路的设计需要考虑风扇的功率需求和控制的精度。
软件设计系统架构智能温控风扇的软件设计主要包括两个部分，嵌入式软件和上位机软件。
嵌入式软件负责采集温度数据、控制风扇的转速和与上位机进行通信。
上位机软件负责设置温度范围和显示温度数据。
嵌入式软件实现嵌入式软件使用C语言编写。
它首先初始化温度传感器和串口通信，然后循环读取温度数据并根据设定的温度范围来控制风扇的转速。
当温度超过设定的上限或下限时，嵌入式软件将发送一个报警信号给上位机。
上位机软件实现上位机软件使用图形界面来设置温度范围和显示温度数据。
它可以与嵌入式软件通过串口进行通信，接收嵌入式软件发送的温度数据，并根据设定的温度范围来显示相应的状态。
实验结果通过实验测试，我们成功实现了基于51单片机的智能温控风扇系统。
该系统可以准确地测量室内温度并根据设定的温度范围自动调节风扇的转速。
在正常使用情况下，系统运行稳定，功能完善。
结论本文介绍了基于51单片机的智能温控风扇的设计和实现。
通过对硬件和软件的详细讨论，我们成功实现了一个能够自动调节风扇转速的智能温控风扇系统。
基于单片机的智能风扇控制设计【开题报告】开题报告电气工程及其自动化基于单片机的智能风扇控制设计一、综述本课题国内外研究动态，说明选题的依据和意义AT89C51是一种带4K字节闪存可编程可擦除只读存储器（FPEROM—Flash Programmable and Erasable Read Only Memory）的低电压、高性能CMOS 8位微处理器，俗称单片机。
AT89C2051是一种带2K字节闪存可编程可擦除只读存储器的单片机。
单片机的可擦除只读存储器可以反复擦除1000次。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，AT89C2051是它的一种精简版本。
AT89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
在实时检测和自动控制的嵌入式应用系统中，单片机往往是作为一个核心部件来使用，但目前对单片机进行软件设计有一部分仍停留在用低级的汇编语言来完成，致使编程效率低下，且可移植性和可读性差，维护极不方便，从而导致整个系统的可靠性也较差。
而本设计所采用的C语言以其结构化和能产生高效代码等优势满足了电子工程师的需要，对硬件资源访问快捷，编程效率高，可以实现软件的结构化编程，可移植性强，具有汇编语言编程所不可比拟的优势。
本课题使用以AT89C51为核心，采用部分外围电路，实现对电风扇的智能控制。
当今，风扇已经广泛的运用于生活及其工农业生产中。
风扇的主要部件就是交流电动机，其工作原理是通电线圈在磁场中受力而转的，把电能转化成机械能。
风扇分为吊扇，落地扇，排风扇等，也具有定时，摇头，遥控等功能。
这次设计，需要以AT89C51为基础，采用部分外围电路，实现对风扇的开关，定时，实现风速的无级调速等。
其中，AT89C51中直接带有2个16位的定时器，可以实现对风扇的定时、无极调速等控制控制，可以使用单片机发出PWM波形，控制晶闸管的整流电路，使导通角α改变，可以控制有效电压，使电压在0~220C之间变换，从而实现对电扇的无极调速控制，而且不浪费能源。
《基于单片机的多功能自动调温风扇系统设计》篇一一、引言随着科技的进步，人们对于生活品质的要求越来越高，其中，舒适的温度环境是生活中不可或缺的一部分。
因此，自动调温风扇系统的设计变得尤为重要。
本文将详细介绍一个基于单片机的多功能自动调温风扇系统设计，该系统不仅具有自动调节温度的功能，还集成了多种实用功能，以满足用户的不同需求。
二、系统概述本系统以单片机为核心控制器，通过温度传感器实时检测环境温度，然后根据预设的温度值自动调节风扇的转速和工作状态，以达到调节环境温度的目的。
此外，该系统还具有定时开关机、风速调节、摇头功能以及智能语音控制等多样化功能。
三、硬件设计1. 单片机控制器：选用高性能的单片机作为核心控制器，负责整个系统的协调与控制。
2. 温度传感器：用于实时检测环境温度，为单片机的温度调节提供依据。
3. 电机与驱动电路：驱动风扇的电机及电路，实现风扇的转速调节和开关控制。
4. 定时器：用于实现系统的定时开关机功能。
5. 摇控模块：实现风扇的摇头功能。
6. 语音识别模块：实现智能语音控制功能。
四、软件设计软件设计是本系统的关键部分，主要涉及单片机的程序设计。
程序采用模块化设计，便于后期维护和升级。
主要模块包括温度检测模块、电机控制模块、定时器模块、摇头控制模块和语音识别模块等。
1. 温度检测模块：通过温度传感器实时检测环境温度，并将数据传输给单片机。
2. 电机控制模块：单片机根据温度检测结果，控制电机驱动电路，调节风扇的转速和工作状态。
3. 定时器模块：设置定时开关机时间，实现系统的自动开关机功能。
4. 摇头控制模块：通过摇控模块实现风扇的摇头功能，满足用户的不同需求。
5. 语音识别模块：通过语音识别技术，实现智能语音控制功能，提高系统的便捷性和用户体验。
五、系统实现1. 温度检测与调节：系统通过温度传感器实时检测环境温度，并将数据传输给单片机。
单片机根据预设的温度值，通过电机控制模块调节风扇的转速和工作状态，以达到调节环境温度的目的。

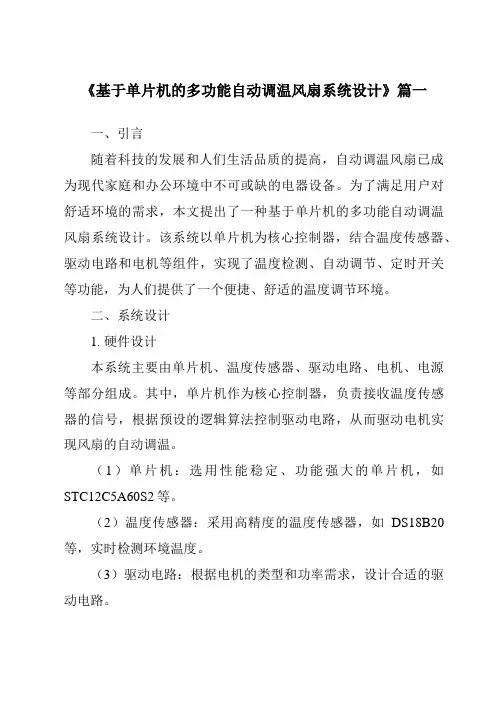

《基于单片机的多功能自动调温风扇系统设计》篇一一、引言随着科技的发展和人们生活品质的提高，自动调温风扇已成为现代家庭和办公环境中不可或缺的电器设备。
为了满足用户对舒适环境的需求，本文提出了一种基于单片机的多功能自动调温风扇系统设计。
该系统以单片机为核心控制器，结合温度传感器、驱动电路和电机等组件，实现了温度检测、自动调节、定时开关等功能，为人们提供了一个便捷、舒适的温度调节环境。
二、系统设计1. 硬件设计本系统主要由单片机、温度传感器、驱动电路、电机、电源等部分组成。
其中，单片机作为核心控制器，负责接收温度传感器的信号，根据预设的逻辑算法控制驱动电路，从而驱动电机实现风扇的自动调温。
（1）单片机：选用性能稳定、功能强大的单片机，如STC12C5A60S2等。
（2）温度传感器：采用高精度的温度传感器，如DS18B20等，实时检测环境温度。
（3）驱动电路：根据电机的类型和功率需求，设计合适的驱动电路。
（4）电机：选用低噪音、低能耗的电机，如直流电机或步进电机。
（5）电源：为系统提供稳定的电源，包括电源模块和稳压电路等。
2. 软件设计软件设计主要涉及单片机的编程和控制逻辑算法的设计。
首先，根据实际需求编写程序，实现温度检测、数据显示、自动调节、定时开关等功能。
其次，设计合适的逻辑算法，使系统能够根据环境温度自动调节风扇的转速和开关状态，以达到最佳的调温效果。
最后，通过串口通信等方式将数据传输到上位机或手机APP等设备上，方便用户进行远程控制和监控。
三、功能实现1. 温度检测：通过高精度的温度传感器实时检测环境温度。
2. 自动调节：根据环境温度自动调节风扇的转速和开关状态，以达到最佳的调温效果。
3. 定时开关：用户可以设置定时开关机时间，方便用户使用。
4. 远程控制：通过串口通信等方式将数据传输到上位机或手机APP等设备上，方便用户进行远程控制和监控。
5. 多功能扩展：根据实际需求，可以增加其他功能模块，如风速调节、摇头控制等。
智能风扇的单片机控制系统设计
智能风扇的单片机控制系统设计步骤如下：
1. 确定系统需求：确定智能风扇的功能需求，例如温度控制、
风速控制、定时控制等。
2. 选择合适的单片机：根据系统需求选择合适的单片机，例如STC89C52、AT89S52等。
3. 传感器接口设计：根据系统需求设计传感器接口，例如温度
传感器DS18B20等，将传感器与单片机进行连接。
4. 电机控制设计：设计电机驱动电路，控制电机的转速和方向。
可以采用PWM进行速度控制。
5. 人机交互界面设计：设计人机交互界面，例如LCD显示屏、
按键等，提供给用户进行操作。
6. 控制算法设计：根据系统需求设计控制算法，例如PID控制
算法、开环控制等。
7. 程序编写与调试：根据上述硬件设计完成程序编写，进行调试，保证系统正常运行。
8. 测试与优化：进行系统测试，根据测试结果进行优化，完善
系统的功能和性能。
最终实现一个智能风扇的单片机控制系统。
基于51单片机的智能风扇控制系统设计与实现智能风扇控制系统是一种能够根据环境温度自动调节风扇速度的系统。
在本文中，将介绍基于51单片机的智能风扇控制系统的设计与实现。
首先，需要明确智能风扇控制系统的主要功能。
该系统的主要功能包括：根据环境温度自动调节风扇速度、显示当前环境温度和风速、设置风扇工作模式等。
下面将详细介绍智能风扇控制系统的硬件设计和软件实现。
硬件设计方面，系统需要使用51单片机作为主控芯片。
此外，还需使用一个温度传感器来感知环境温度。
为了实现显示功能，可以使用一个数码管或液晶显示屏。
此外，还需要一个电机驱动模块来控制风扇的转速。
软件实现方面，首先需要编写一个温度采集程序，从温度传感器中读取环境温度，并将其保存在一个变量中。
然后，需要编写一个风扇控制程序，根据环境温度的变化调节风扇的转速。
可以通过改变电机驱动模块中的PWM信号来控制风扇的转速。
同时，还需要编写一个显示程序，以实时显示当前环境温度和风速。
在风扇控制程序中，可以设置一些阈值来决定风扇的工作模式。
例如，可以设置一个最低温度阈值和一个最高温度阈值。
当环境温度低于最低温度阈值时，风扇停止工作；当环境温度高于最高温度阈值时，风扇以最大速度工作；在最低温度阈值和最高温度阈值之间，风扇的转速随着温度的升高而逐渐增加，以保持环境温度在一个合适的范围内。
此外，还可以为系统添加一些附加功能，如远程控制功能。
可以通过添加一个无线通信模块，使得用户可以通过手机或电脑远程控制智能风扇的开关和工作模式。
综上所述，基于51单片机的智能风扇控制系统可以通过温度传感器感知环境温度，并根据环境温度的变化来调节风扇的转速。
通过添加显示功能和远程控制功能，可以提高智能风扇控制系统的实用性和便利性。
该系统的设计与实现不仅可以提供更舒适的使用体验，还可以节省能源和降低使用成本。
基于51单片机的智能温控风扇系统的设计题目：基于51单片机的智能温控风扇系统的设计一、需求分析在炎热的夏天人们常用电风扇来降温，但传统电风扇多采用机械方式进行控制，存在功能单一，需要手动换挡等问题。
随着科技的发展和人们生活水平的提高，家用电器产品趋向于自动化、智能化、环保化和人性化，使得智能电风扇得以逐渐走进了人们的生活中。
智能温控风扇可以根据环境温度自动调节风扇的启停与转速，在实际生活的使用中，温控风扇不仅可以节省宝贵的电资源，也大大方便了人们的生活。
二、系统总体设计1、硬件本系统由集成温度传感器、单片机、LED数码管、及一些其他外围器件组成。
使用89C52单片机编程控制，通过修改程序可方便实现系统升级。
系统的框图结构如下：图1-1硬件系统框图其中，单片机为STC89C52，这个芯片与我开发板芯片相同，方便拷进去程序。
晶振电路和复位电路为单片机最小系统通用设置，温度采集电路，使用的是DS18B20芯片，数码管使用的是4位共阳数码管，风扇驱动芯片使用的是L298N，按键为按钮按键，指示灯为发光二级管。
2、软件要实现根据当前温度实时的控制风扇的状态，需要在程序中不时的判断当前温度值是否超过设定的动作温度值范围。
由于单片机的工作频率高达12MHz，在执行程序时不断将当前温度和设定动作温度进行比较判断，当超过设定温度值范围时及时的转去执行超温处理和欠温处理子程序，控制风扇实时的切换到关闭、低速、高速三个状态。
显示驱动程序以查七段码取得各数码管应显数字，逐位扫描显示。
主程序流程图如图4-1所示。
图1-2软件系统框图这是该系统主程序的运行流程，当运行时，程序首先初始化，然后调用DS18B20初始化函数，然后调用DS18B20温度转换函数，接着调用温度读取函数，到此，室内温度已经读取，调用按键扫描函数这里利用它设置温度上下限，然后就是调用数码管显示函数，显示温度，之后调用温度处理函数，再调用风扇控制函数使风扇转动。
基于单片机的智能温控风扇系统设计一、本文概述随着科技的快速发展，智能家居系统在人们的日常生活中扮演着越来越重要的角色。
其中，智能温控风扇系统作为智能家居的重要组成部分，通过自动调节风速和温度，为用户提供舒适的室内环境。
本文旨在探讨基于单片机的智能温控风扇系统的设计与实现。
本文首先介绍了智能温控风扇系统的背景和意义，阐述了其在现代家居生活中的重要性和应用价值。
接着，文章详细分析了系统的总体设计方案，包括硬件平台的选择、软件编程的思路以及温度控制算法的实现。
在此基础上，文章还深入探讨了单片机在智能温控风扇系统中的应用，包括单片机的选型、外设接口的设计以及控制程序的编写。
文章还注重实际应用的可行性，对智能温控风扇系统的硬件电路和软件程序进行了详细的说明，包括电路原理图的设计、元器件的选择以及程序的调试过程。
文章对系统的性能和稳定性进行了测试和分析，验证了系统的有效性和可靠性。
通过本文的阐述，读者可以全面了解基于单片机的智能温控风扇系统的设计和实现过程，为相关领域的研究和应用提供参考和借鉴。
本文也为智能家居系统的发展提供了新的思路和方法。
二、系统总体设计智能温控风扇系统的设计旨在实现根据环境温度自动调节风扇转速的功能，从而提高使用的舒适性和能源效率。
整个系统以单片机为核心，辅以温度传感器、电机驱动模块、电源模块以及人机交互界面等组成部分。
在总体设计中，首先需要考虑的是硬件的选择与配置。
单片机作为系统的核心控制器，需要选择运算速度快、功耗低、稳定性高的型号。
温度传感器则选用能够精确测量环境温度、响应速度快、与单片机兼容的型号。
电机驱动模块负责驱动风扇电机，需要选择能够提供足够驱动电流、控制精度高的模块。
电源模块需要为整个系统提供稳定可靠的电源。
人机交互界面则用于显示当前温度和风扇转速，同时提供用户设置温度阈值的接口。
在软件设计上，系统需要实现温度数据的采集、处理与传输，风扇转速的控制，以及人机交互界面的管理等功能。
目录摘要 (1)第1章概述 (2)1.1 STC89C52单片机简介 (2)1.2 本设计任务和主要容 (2)第2章方案选择 (4)2.1 温度传感器的选用 (4)2.2 控制核心的选择 (5)2.3 显示电路 (5)2.4 调速方式 (6)2.5 控制执行部件 (6)第3章硬件设计 (7)3.1 系统总体设计 (7)3.2 控制装置原理 (7)3.3 温度检测和显示电路 (8)3.3.1 DS18B20的温度处理方法 (8)3.3.2 温度传感器和显示电路组成 (9)3.4 电机调速电路 (10)3.4.1 电机调速原理 (10)3.4.2 电机控制模块设计 (11)第4章软件设计 (13)4.1 主程序 (13)4.2 数字温度传感器模块和显示子模块 (14)4.3 电机调速与控制子模块 (15)总结 (17)附录1 主要程序代码 (19)附录2 仿真图 (35)附录3 实物图 (36)附录4 元件清单 (37)摘要本设计为一种温控风扇系统，具有灵敏的温度感测和显示功能，系统STC89C52单片机作为控制平台对风扇转速进行控制。
可由用户设置高、低温度值，测得温度值在高低温度之间时打开风扇弱风档，当温度升高超过所设定的温度时自动切换到大风档，当温度小于所设定的温度时自动关闭风扇，控制状态随外界温度而定。
所设高低温值保存在温度传感器DS18B20部E2ROM中，掉电后仍然能保存上次设定值，性能稳定,控制准确。
关键词单片机；温度传感器；智能控制。
第1章概述1.1 STC89C52单片机简介STC89C52是美国ATMEL公司生产的低电压、高性能CMOS8位单片机，片4bytes 的可反复擦写的只读程序存储器（PEROM）和128 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片置用8位中央处理器（CPU）和Flash存储单元，功能强大。
1. 引言在现代科技日新月异的时代，智能化已经成为了各行各业的趋势之一。
智能电风扇作为家电中的一员，也不例外。
本文将从单片机的角度出发，探讨基于单片机的智能电风扇系统设计与实现，并带您深入了解这一主题。
2. 单片机技术简介单片机是一种集成了微处理器、存储器和各种输入输出设备的芯片，具有控制功能。
由于其体积小、价格低廉、功能强大等特点，因此在各种电子设备中得到了广泛的应用。
在智能电风扇系统中，我们可以利用单片机实现对风扇的控制、监测和反馈等功能，从而实现智能化。
3. 智能电风扇系统的设计要点（1）传感器的选择和应用在智能电风扇系统中，传感器起着至关重要的作用。
通过传感器可以实时监测环境温度、湿度、空气质量等参数，从而根据实时情况对电风扇进行智能化调节。
（2）风扇控制算法的设计为了实现对电风扇的智能控制，需要设计相应的控制算法。
这涉及到对传感器数据的处理、对电机的控制、对风速的调节等方面，需要深入研究和设计。
4. 基于单片机的智能电风扇系统的实现通过选取合适的单片机芯片，编写相应的程序，并结合传感器、电机等外围硬件设备，可以实现基于单片机的智能电风扇系统。
5. 个人观点与总结智能电风扇系统作为智能家居的一部分，正在逐渐走进人们的日常生活。
基于单片机的智能电风扇系统，通过利用单片机的强大功能和灵活性，可以实现更加智能化、便捷化的电风扇控制和使用体验。
基于单片机的智能电风扇系统设计与实现，是一个涉及到多方面知识的复杂课题。
通过本文的介绍，相信您已经对这一主题有了更深入的理解。
参考文献：[1] 王明. 单片机原理与应用. 北京：清华大学出版社，2018.[2] 张强. 智能家居系统设计与实现. 上海：上海科技教育出版社，2019.以上为文章草稿，我需要继续扩展和完善内容，敬请期待最终版本的文章。
智能电风扇系统的设计与实现在当今社会，智能化已经成为了各行各业的发展趋势。
智能家居作为智能化的重要组成部分，正在逐渐改变人们的生活方式。
基于单片机控制的智能风扇设计第1章：引言1.1 研究背景在现代社会中，风扇作为一种常见的家用电器，被广泛应用于各个领域。
传统的风扇具有简单的功能，只能通过手动控制开关来调节风速。
然而，随着科技的不断发展和人们对生活品质的追求，传统的风扇已经无法满足人们对智能化、便捷化的需求。
因此，基于单片机控制的智能风扇设计应运而生。
1.2 研究目的本文旨在通过基于单片机控制的智能风扇设计，实现对风速、风向、定时等参数的智能调节，提升用户的使用体验，并且具备一定的节能功能。
第2章：智能风扇的原理和设计思路2.1 单片机的选择在智能风扇的设计中，单片机起着核心的作用，它负责接收用户输入的指令，并通过控制电机实现对风速、风向的调节。
本文选择XX型号的单片机作为控制芯片，其具备较高的性能和可靠性。
2.2 传感器的应用为了实现智能化的控制，本文采用了温湿度传感器、红外线传感器和光线传感器等多种传感器。
温湿度传感器用于检测环境的温度和湿度，以便根据实际情况调节风速。
红外线传感器用于接收用户的遥控指令，实现远程控制功能。
光线传感器则用于根据环境光线的强弱自动调节风速。
2.3 控制电路的设计控制电路是智能风扇设计中的关键部分，它由单片机、驱动电路和电机组成。
通过单片机控制驱动电路的开关状态，从而控制电机的工作状态。
同时，为了保证风扇的安全运行，还需添加过热保护电路和电流保护电路。
第3章：智能风扇的功能设计与实现3.1 风速控制用户可以通过面板按钮或遥控器来调节风扇的风速。
通过单片机读取用户输入的指令，并通过控制电路调节电机的转速，实现对风速的智能调节。
3.2 风向控制智能风扇具备自动摆风功能，可以实现左右扫风和上下扫风。
通过单片机控制电机的转向，从而实现风向的智能调节。
用户也可以通过遥控器来选择风向模式。
3.3 定时功能智能风扇具备定时功能，用户可以通过面板按钮或遥控器设置定时时间，风扇将会在设定的时间后自动关闭。
通过单片机的计时功能，风扇可以准确地实现定时功能。
智能风扇设计报告学院：信息工程学院专业：自动化基于单片机的智能电风扇控制系统第1节引言电风扇曾一度被认为是空调产品冲击下的淘汰品，其实并非如此，市场人士称，家用电风扇并没有随着空调的普及而淡出市场，近两年反而出现了市场销售复苏的态势。
其主要原因：一是风扇和空调的降温效果不同——空调有强大的制冷功能，可以快速有效地降低环境温度，但电风扇的风更温和，更加适合老人儿童和体质较弱的人使用；二是电风扇有价格优势，价格低廉而且相对省电，安装和使用都非常简单。
尽管电风扇有其市场优势，但传统电风扇还是有许多地方应当进行改良的，最突出的缺点是它不能根据温度的变化适时调节风力大小，对于夜间温差大的地区，人们在夏夜使用电风扇时可能遇到这样的问题：当凌晨降温的时候电风扇依然在工作，可是人们因为熟睡而无法察觉，既浪费电资源又容易引起感冒，传统的机械定时器虽然能够控制电风扇在工作一定后关闭，但定时范围有限，且无法对温度变化灵活处理。
鉴于以上方面的考虑，我们需要设计一种智能电风扇控制系统来解决这些问题。
1.1 智能电风扇控制系统概述传统电风扇是220V交流电供电，电机转速分为几个档位，通过人为调整电机转速达到改变风力大小的目的，亦即，每次风力改变，必然有人参与操作，这样势必带来诸多不便。
本设计中的智能电风扇控制系统，是指将电风扇的电机转速作为被控制量，由单片机分析采集到的数字温度信号，再通过可控硅对风扇电机进行调速。
从而达到无须人为控制便可自动调整风力大小的效果。
1.2设计任务和主要内容本设计以MCS51单片机为核心，通过温度传感器对环境温度进行数据采集，从而建立一个控制系统，使电风扇随温度的变化而自动变换档位，实现“温度高，风力大，温度低，风力弱”的性能。
另外，通过键盘控制面板，用户可以在一定范围内设置电风扇的最低工作温度，当温度低于所设置温度时，电风扇将自动关闭，当高于此温度时电风扇又将重新启动。
本设计主要内容如下：风速设为从高到低6个档位，可由用户通过键盘手动设定。
基于51单片机的智能温控风扇毕业设计基于51单片机的智能温控风扇毕业设计引言：近年来，随着科技的不断进步，智能家居设备已经成为了人们生活中不可或缺的一部分。
在众多智能家居设备中，智能温控风扇作为一个重要的家居电器，为我们的生活带来了极大的便利和舒适。
本文旨在介绍一种基于51单片机的智能温控风扇毕业设计，通过深入探讨其原理、设计和应用，展示其在实际生活中的价值和应用潜力。
一、背景与需求分析1.1 背景过去的传统风扇只能通过手动调节风速和转动方向，无法根据环境温度进行智能调节。
现如今，人们迫切需要一种能够根据温度自动调节风速的智能风扇，以提供更加舒适和节能的生活体验。
1.2 需求分析为了满足人们对舒适和节能的需求，我们提出了以下需求：- 风扇能够根据环境温度自动调节风速。
- 风扇能够根据人体活动感知温度变化。
- 风扇能够通过遥控或手机应用进行远程控制。
- 风扇能够具备智能化的系统保护功能。
二、设计方案与实施2.1 传感器选用为了实现风扇的智能温控功能，我们需要选用适当的温度传感器。
常用的温度传感器包括NTC热敏电阻、DS18B20数字温度传感器等。
根据需求，我们选择了DS18B20作为温度传感器，它能够准确地检测环境温度。
2.2 控制电路设计基于51单片机的智能温控风扇控制电路主要由以下几个部分组成：- 温度传感器模块：用于检测环境温度。
- 驱动电路：用于控制风扇的转速。
- 单片机板：用于处理温度数据和控制风扇运行状态。
- 通信模块：用于实现与遥控器或手机应用的远程通信。
2.3 系统设计与软件开发基于51单片机的智能温控风扇的系统设计主要包括以下几个方面：- 温度采集与处理：通过DS18B20温度传感器采集环境温度，并通过单片机进行数据处理。
- 控制与调速：根据采集到的温度数据，控制驱动电路实现风扇转速的智能调整。
- 远程控制：通过手机应用或遥控器与风扇进行远程通信，实现远程控制和监控。
三、系统实施与测试3.1 硬件实施根据设计方案，我们将电路图进行布局，选择合适的电子元件进行组装，完成基于51单片机的智能温控风扇的硬件实施。
基于单片机的智能风扇控制系统设计
摘要：介绍了一种基于单片机的智能风扇控制系统的设计，目的在于解决电扇在实际生活中不合理的使用的现状和在已有电扇上的一些小创新，在设计过程过硬件电路的实际焊接，基本实现了想要实现的功能，通过对该系统的设计，证明该系统的实际可行性，有助于在以后可以开发出此类产品，提髙人们生活质量，节约能源。
关键词：单片机；DS18B20；直流电机；风扇；人体红外；LCD 1602
基金项目：师学院教学研究项目资金。
引言：在我国大学校园里，教室里面安装电扇很普及，
电扇相比较空调而言，节约成本，便于安装，但是通过在大学里的观察和研究发现，电扇的使用存在很多不合理的现象, 经常会出现人走了电扇还开着，或者电扇档位无法根据气温自动调节的现象，电扇在我国的使用围十分广泛，除了大学校园，很多地方都用到了电扇。
单片机便宜，功耗低，便于控制，基于此在现有电扇的基础上开发了智能风扇系统，并制作出了硬件，实现了预期的效果，证实了该系统的实际可行性，如果可以得到大量使用，对于目前电扇存在的不合理问题是一个很好的解决方法。
一、系统整体设计
基于单片机的智能风扇控制系统包含温度感应和显示、外部按键设置功能、人体红外感应模块、直流电机PWM调速、蜂鸣器报警、LCD风速等级显示模块，首先在显示功能上使用了数码管和LCD1602分别显示出当前温度和风速等级，显示功能的目的在于增加产品的直观性和合理操作性，便于人们在使用时有可以调节的依据。
外部按键实现了设置温度上下限、复位、加减温度的功能，使电扇在没有人为操作的情况下可以按照温度上下限和外部实际温度做出合理的响应，蜂鸣器的作用是为了提醒使用者当前温度髙于温度上限或者低于温度下限，直流电机PWM调速实现了风速级别的调节，通过温度传感器得到的温度，对电机的速度分级调节，以最合理的方式调节电扇的使用，从而达到智能、合理、高效的目的。
这些功能使用到的存储、中断、显示、调速都可以用单片机实现，因此选用51单片机作为控制芯片。
二、硬件电路设计
1、最小系统
在设计硬件的时候使用11. 0592MHZ的晶振作复位电路，这样便于在做后面的定时器功能时可以精确定时，12MHZ的晶振在长时间工作下由于初始值不是精确值容易累积误差，产生错误的结果。
单片机最小系统的搭建是做硬件的第一步, 时钟电路、复位电路和电源，复位电路在设计时需要满足t二RC〉2us,
保证复位的时间在两个机器周期以上，复位的实质是在于给STC89C52的9脚输入一个高电平。
2、温度采集、显示和设置
系统使用DS18B20釆集外部温度，然后将采集到的温度利用数码管显示出来，使用FM24C02存储设置的温度上下限值和外部按键改变后的值，保证温度的上下限值在掉电的情况下依然可以存储，在温度显示模块上使用四个独立按键，分别实现：设置、复位、加、减四个功能，使电扇不仅可以根据温度自动调节风速，也可以实现手动调节，增加电扇调节的灵活性，在温度采集和显示模块上利用蜂鸣器的声音在低于温度下限和髙于温度上限时发出报警声音，同时在温度低于下限和高于上限时红灯会点亮，正常情况下绿灯常亮，以此提醒使用者根据实际情况改变当前的使用。
3、人体红外模块
釆用人体红外传感器智能控制电扇的开闭，人体红外传感器会在有人的时候输出一个高电平，在写1操作后用单片机读取，并根据外围电路的实际情况，用单片机的I/O 口输出高低电平控制电机，从而达到利用红外开闭电扇达到节能的目的，红外传感器灵敏度受外界环境和安装条件限制较大, 在安装时应尽量避免盲区，人体红外感应围：
4、P WM调速和LCD显示
系统使用直流电机提供动力，在硬件模型制作时选用
L298N 作为直流电机的驱动,PWMCPulse Width Modulation）控制一一脉冲宽度调制技术，PWM调制的原理：把恒定的直流电源电压调节成频率一定、宽度可调的脉冲序列电压，实现调节占空比改变输出电压的大小，进而调解电机转速。
电机两端得到的平均电压：Ud二（t/T） Us二pUs式中p = t/T 为PWM 波形的占空比（占空比：就是输出的PWM中，高电平保持的时间与该PWM的时钟周期的时间之比）改变P（0W P<1）即可调节电机的转速。
在系统设计过定时器和温度传感器的温度值，取定不同的占空比即可得到不同的风速档位, 实现在不同温度下风速可调的问题，利用LCD 1602显示当前的风速等级。
51单片机只有32个I/O 口可以使用，在使用过程中会出现I/O 口不够用的情况，在实际制作中使用锁存器扩展I/O,功能实现正常，但是需要注意延时和定时器的定时问题。
三、软件设计
在程序设计中涉及到外部中断的使用和定时器的使用，STC89C52单片机的中断系统有5个中断请求源，具有两个中断优先级，按键接P3J 口，作为外部中断0的输入，程序运行到死循环处等待中断的发生。
设置定时器，循环检测按键的状态，检测到按键按下并释放后执行相关的中断行为，中断执行完后再返回中断开始的地方继续执行程序，软件的核心在于温度的采集和利用，该系统使用DS18B20作为温度釆集装置，采集到的温度用四位共阴数码管显示，分别用单片机的P0 口控制段
选，P1 口控制位选，在软件设计时默认温度上限时45度，下限是20度，写入FM24C02中，后面配合按键功能动态调整温度的最大值和最小值，存储到FM24C02中，这样掉电之后温度的上下限值可以保存，在显示温度值之后，判断温度的围，在蜂鸣器的接入端加一个PNP 型的三极管，放大电流，以驱动蜂鸣器做出反应，同时温度的区间也和风速的转速相关，更具设定好的PWM调速区间对应每个温度等级，在相应区间LCD显示等级，电机调整转速，人体红外模块的功能相当于一个开关，当检测到有人时，向单片机的一个I/O 口输入一个高电平（P1 口，P2 口，P3 口是3个8位准双向的I/O 口，各口线在片均有固定的上拉电阻，当这三个准双向I/O 口作输入口使用时，要向该口先写 1）,在写1输入之后，用单片机的另一个I/O 口输出高电平控制电机的开启，无人时，输出低电平，单片机对应I/O 口输出低电平断开电机，从而达到电扇智能检测有无人状态自动开闭的功能。
软件设计时需要注意的问题是在中断程序中需要执行的指令应尽可能少，把需要执行的指令放在主函数中，防止函数在中断程序中运行时间过长，以至于下次中断开始的时候，上一次的中断还没有结束，从而造成程序紊乱, 出现不可预料的错误。
四、结束语
整个系统的设计是在原有电扇系统上的改进，系统的设计是为了解决实际问题而做，针对实际生活中出现的现象都给出
了相应的解决方法，同时原材料的选取也尽可能便宜、容易操作，在成本最低的基础上保证功能最完善，具有很髙的实用价值，符合大多数人的需求，在硬件制作上选用单片机控制，用32个I/O 口尽可能多的实现更多的功能，在设计之中也尝试并实现了I/O扩展、电压转换、电流放大、外观设计等很多方面，有趣易学，便于二次开发，适合硬件学习者研究和制作，具有一定的实用价值的同时也有一定的研究价值。
参考文献
［1］郭天祥.51单片机C语言教程［M］・:电子工业，2012.
［2］谭春和.一种红外遥控及人体感测控制电风扇的系统［P1.:市科吉华烽知识产权事务所，2013.
［3］蓝厚荣.单片机的PWM控制技术［JL :工业控制计算，2010.
［4］周一恒，严家明.基于单片机控制的液晶显示原理与设计［JL :机电工程技术，2008.。
