给排水工程制图

CAD制图统一标准给排水专业（试行稿）1总则 (3)2制图惯例 (4)2.1图幅 (4)2.2图线 (5)2.3比例 (6)2.4图纸顺序 (6)2.5图号及版本 (7)2.6文字 (7)2.7标注 (8)2.8图层 (8)3图面表达 (10)3.1平面图、剖面图 (10)3.2管道系统图、原理图 (10)4注释与编号 (10)4.1编号规则及类别 (10)5常用图例 (12)5.1阀门类图例 (12)5.2常用设备及构筑物图例 (13)5.3管道附件类图例 (14)5.4消防类类图例 (15)5.5系统图类图例 (16)1.1为了统一公司CAD制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档及管线综合的要求，适应工程建设的需要，制定本标准。

1.2本标准是CAD制图的基本规定，适用于总图、建筑、结构、给水排水、暖通空调、电气、景观等各专业制图。

1.3本标准适用于各专业下列工程制图：1.3.1、扩建工程的各阶段设计图；1.3.2、标准设计图。

1.4凡本标准未明确规定的内容，除应符合GB/T500001-2001《房屋建筑统一制图标准》外，还应符合国家现行有关强制性标准的规定以及各有关专业的制图标准。

2制图惯例2.1图幅2.1.1施工图的基本幅面分为A0、A1、A2、A3、A4五种。

图幅规格见表2.1.1表2.1.1图幅规格2.1.2一般情况下应尽量使用A1或者A2图纸。

在特殊情况下，允许加长A1、A2图纸的长度。

加长部分的尺寸应为边长的1/8及其倍数。

尽量少使用A0及加长超过1/2的图纸。

2.2图线2.2.1图线的基本宽度b和线宽组：基本宽度宜选用0.18、0.35、0.5、0.7、1.0mm。

2.2.2本专业图中线宽宜按表2.2.2选用。

表2.2.2线宽表2.2.3在同一张图纸内，各不同线宽组的细线，可统一采用最小线宽组的细线。

2.2.4给排水专业制图采用的线宽及其用途，宜符合表2.2.4的规定。

表3.0.1管道图例3.0.2管道附件的图例宜符合表3.0.2的要求。

表3.0.2管道附件3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3管道连接3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4管件3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5阀门3.0.6给水配件的图例宜符合表3.0.6的要求。

表3.0.6给水配件3.0.7 消防设施的图例宜符合表3.0.7的要求。

表3.0.7消防设施3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。

表3.0.8卫生设备及水池3.0.9小型给水排水构筑物的图例宜符合表3.0.9的要求。

表3.0.9小型给水排水构筑物3.0.10给水排水设备的图例宜符合表3.0.10的要求。

表3.0.10给水排水设备3.0.11给水排水专业所用仪表的图例宜符合表3.0.11的要求。

表3.0.11仪表给水排水制图标准信息来源：建设部城市建设网关于批准《总图制图标准》等四本制图标准为国家标准的通知计标〔１９８７〕９６６号根据原国家建委（８１）建发设字第５４６号文的通知，由城乡建设环境保护部会同有关部门对《建筑制图标准》ＧＢＪ１—７３分专业进行了修订，并完成了总图等四个部分的修订工作。

经有关部门会审，现将修订后的《总图制图标准》ＧＢＪ１０３—８７、《建筑制图标准》ＧＢＪ１０４—８７、《建筑结构制图标准》ＧＢＪ１０５—８７和《给水排水制图标准》ＧＢＪ１０６—８７批准为国家标准，自一九八八年一月一日起施行，原《建筑制图标准》ＧＢＪ１—７３中的有关部分同时废止。

该四本标准由城乡建设环境保护部管理，其具体解释等工作由中国建筑标准设计研究所负责。

出版发行由我委基本建设标准定额研究所负责组织。

国家计划委员会一九八七年六月十七日修订说明本标准系根据原国家建委（８１）建发设字第５４６号文的通知，由我部中国建筑标准设计研究所会同电子工业部第十设计研究院编制而成。

1 总则1.0.1 为了统一给水排水专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

1.0.2 本标准适用于下列制图方式绘制的图样：1 手工制图；2 计算机制图。

1.0.3 本标准适用于给水排水专业的下列工程制图：1 新建、改建、扩建工程的各阶段设计图、竣工图；2 总平面设计图、竣工图；3 原有建筑物、构筑物、总平面图的实测图；4 通用设计图、标准设计图。

1.0.4 给水排水专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》(GB/T 50001-2001)以及国家现行的有关强制性标准的规定。

2 一般规定2.1 图线2.1.1 图线的宽度b，应根据图纸的类别、比例和复杂程度，按《房屋建筑制图统一标准》中第3.0.1条的规定选用。

线宽b宜为0.7或1.0mm。

2.1.2 给水排水专业制图，常用的各种线型宜符合表2.1.2的规定。

表2.1.2 线型2.2 比例2.2.1 给水排水专业制图常用的比例，宜符合表2.2.1的规定。

表2.2.1 常用比例2.2.2 在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例。

2.2.3 在建筑给排水轴测图中，如局部表达有困难时，该处可不按比例绘制。

2.2.4 水处理流程图、水处理高程图和建筑给排水系统原理图均不按比例绘制。

2.3 标高2.3.1 标高符号及一般标注方法应符合《房屋建筑制图统一标准》中第10.8节的规定。

2.3.2 室内工程应标注相对标高；室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图专业一致。

2.3.3 压力管道应标注管中心标高；沟渠和重力流管道宜标注沟(管)内底标高。

2.3.4 在下列部位应标注标高：1 沟渠和重力流管道的起讫点、转角点、连接点、变坡点、变尺寸(管径)点及交叉点；2 压力流管道中的标高控制点；3 管道穿外墙、剪力墙和构筑物的壁及底板等处；4 不同水位线处；5 构筑物和土建部分的相关标高。

给排水工程CAD制图标准（试行）上海市政工程设计研究院2003年5月目录第一章总则 (1)第二章制图一般标准 (2)2.1运行平台 (2)2.2制图比例 (2)2.3变量 (2)2.4图层 (4)2.5线型与线宽 (5)2.6标注 (6)2.7字型字体 (6)2.8图签与图框 (7)第三章专业制图标准 (8)3.1结构专业制图标准 (8)3.2工艺专业制图标准 (10)3.3电气仪表专业制图标准 (12)第四章初始化软件 (14)4.1综合初始化软件 (14)4.2各专业初始化软件 (14)4.3软件使用说明 (14)给排水工程CAD制图标准（试行）第一章总则1.0.1本标准（试行）适用于我院给排水工程设计中工艺、结构、电气及仪表专业的CAD制图。

1.0.2 本标准（试行）在现行《院CAD制图规定（试行）》基础上进行细化完善。

给排水工程制图以本标准（试行）为准。

1.0.3本标准试行后，院自行开发的AutoCAD绘图软件，应符合本标准（试行）的有关规定。

1.0.4引进的AutoCAD二次开发绘图软件，应根据本标准（试行）有关规定进行软件转换。

1.0.5为配合本标准（试行）操作，结合各专业的特点，已编制完成各专业制图初始化软件，其中包括定义图形文件的系统参数值及各专业的常用图层和属性。

初始化软件可在院信息网中下载使用。

1.0.6本标准（试行）可在院技术质量处网页上下载。

1.0.7本标准（试行）于2003年6月1日开始生效，各专业应严格遵照执行。

1.0.8本标准（试行）解释权属技术质量处。

第二章制图一般标准制图一般标准是指针对在给排水工程各专业设计制图中的共性内容所制定的通用标准。

2.1 运行平台AutoCAD R14及以上版本。

2.2 制图比例各专业应严格按照比例进行精确制图。

比例一般可按下列两种方式选用：（1）制图尺寸=实际尺寸，图纸输出比例按需要确定。

（2）制图尺寸=实际尺寸*制图比例，图纸输出比例为1:1。

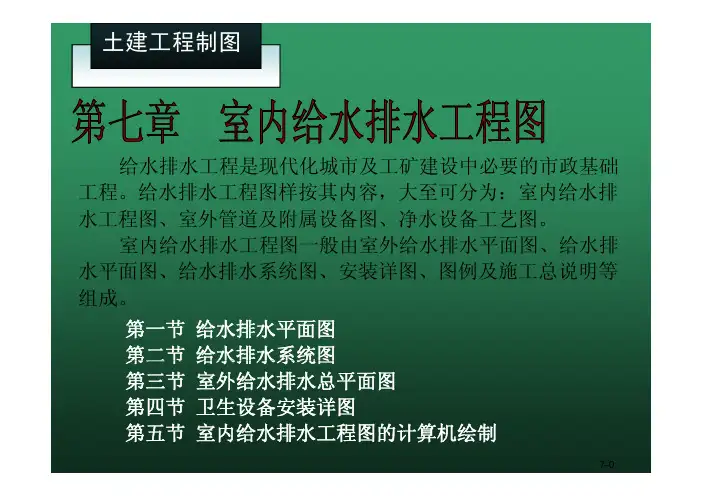

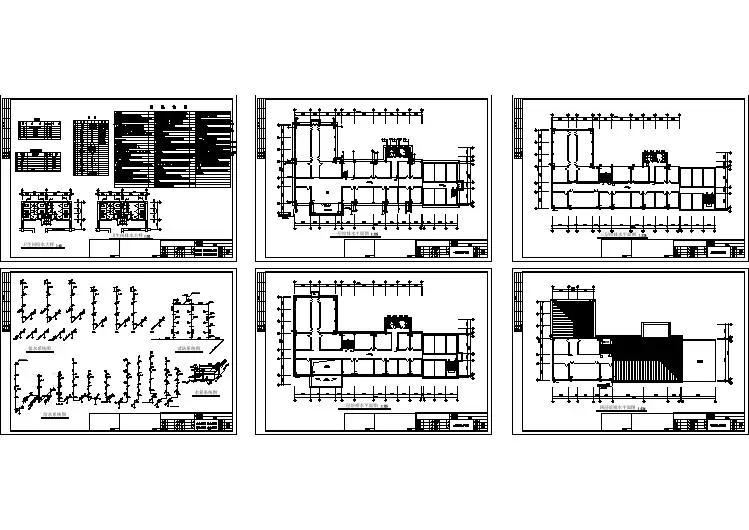

土建工程制图给水排水工程是现代化城市及工矿建设中必要的市政基础工程。

给水排水工程图样按其内容，大至可分为：室内给水排工程给水排水工程图样按其内容大至可分为室内给水排水工程图、室外管道及附属设备图、净水设备工艺图。

室内给水排水工程图般由室外给水排水平面图、给水排室内给水排水工程图一般由室外给水排水平面图给水排水平面图、给水排水系统图、安装详图、图例及施工总说明等组成。

给水排水平面图室外给水排水总平面图卫生设备安装详图室内给水排水工程图的计算机绘制返回给水排水系统图退出给水排水工程图与其它工程专业图一样，除了应符合第一章和第二章的投影原给水排水工程图中的常用图例后页前页理和《房屋建筑制图统一标准》外，根据给水排水工程图图示表达的主要对象特点，还必须遵守《给水排水制图标准》中的规定。

下列选择几项来说明：给水排水平面图室外给水排水总平面图卫生设备安装详图室内给水排水工程图的计算机绘制返回给水排水系统图退出底层给水排水平面图后页前页给水排水平面图是建筑给水排水工程图中的最基本的图样。

底层给水排水平面图应单独绘制●给水管画粗线并注出管道类别J●废水管画粗线并注出管道类别F ●污水管画粗线并注出管道类别W给水排水平面图室外给水排水总平面图卫生设备安装详图室内给水排水工程图的计算机绘制返回给水排水系统图退出多层房屋的给水排水平面图原则上应分层绘制其他楼层给水排水平面图后页前页给水排水平面图室外给水排水总平面图卫生设备安装详图室内给水排水工程图的计算机绘制返回给水排水系统图退出1１１００般与建筑平面图相同给水排水平面图的图示特点后页前页1.比例可采用1：50、１：１００、1：200、1：300，一般与建筑平面图相同。

2.给水排水平面图的数量和表达范围底层平面图应单独绘制。

楼层平面的管道布置若相同，可绘制一个标准层给水排水平面图，但在图中必需注明各楼层的标高。

3. 房屋平面图在给水排水平面图中，房屋平面图仅需抄绘房屋的主要轴线、墙身、柱、门窗洞、楼梯、台阶等主要构配件，且用细线绘制。

水泥工厂设计制图规定给水排水专业总矿设计所2012.12目录1 总则 (3)2 基本规定 (4)2.1 线型 (4)2.2 比例 (5)2.3 标高 (6)2.4 管径 (8)2.5 编号 (9)2.6 尺寸标注 (11)3 图例 (12)4 图样画法 (13)4.1 一般规定 (13)4.2 图纸编号和图纸编排 (17)4.3 图样布置 (19)4.4 总平面图 (21)4.5 建筑给水排水平面图 (27)4.6 管道系统图 (29)4.7局部平面放大图、剖面图 (31)4.8 水量平衡图及系统流程图 (33)1 总则1.0.1为了统一水泥工程设计中给水排水专业制图规则，保证制图质量，提高制图效率，做到图面清晰，简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本规定。

1.0.2 本规定适用于计算机制图和手工制图方式绘制的图样。

1.0.3 本规定适用于水泥工厂建设工程给水排水专业的下列工程制图：1 新建、改建、扩建工程的各阶段设计图、竣工图；2 给水排水总平面设计图、竣工图；3 原有建筑物、构筑物、总平面图的实测图；4 通用设计图、标准设计图。

1．0．4 本规定中未说明部分按现行国家标准《建筑给水排水制图标准》（GB/T50106）、《房屋建筑制图统一标准》（GB/T50001）执行。

1.0.5 工程设计、校审给排水专业图纸时，均应按本规定执行。

凡经校审不符合本规定的，应按本规定认真修改。

不符合规定的图纸不得进行成品出图和归档。

1.0.6 本规定将定期根据国家相关规范、公司三标体系的要求及设计人员的反馈意见进行修订，但在新版规定发布前一律按照当前版本执行。

2 基本规定2.1 线型2.1.1 常用线宽b宜为0.7mm或1.0mm，各种线型宜符合下表的规定。

2.2 比例2.2.1 给水排水专业制图常用的比例，宜符合下表的规定。

2.2.2 在管道纵断面图中，竖向与纵向可采用不同的组合比例。

2.2.3 在给水排水轴测系统图中，如局部表达有困难时，该处可不按比例绘制。

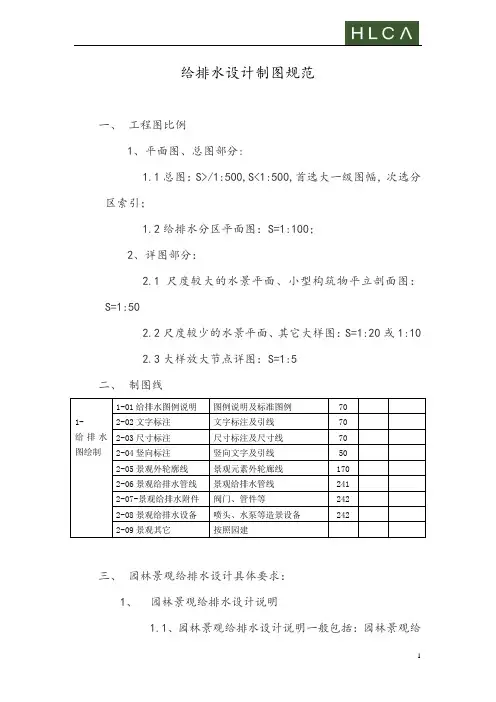

给排水设计制图规范一、工程图比例1、平面图、总图部分:1.1总图：S>/1:500,S<1:500,首选大一级图幅，次选分区索引；1.2给排水分区平面图：S=1:100；2、详图部分：2.1尺度较大的水景平面、小型构筑物平立剖面图：S=1:502.2尺度较少的水景平面、其它大样图：S=1:20或1:102.3大样放大节点详图：S=1:5二、制图线三、园林景观给排水设计具体要求：1、园林景观给排水设计说明1.1、园林景观给排水设计说明一般包括：园林景观给排水设计说明、图例及主材总表和给排水标准大样图。

1.2、园林景观给排水设计说明图纸表达内容：1.2.1、园林景观给排水设计说明应含有设计依据、园林给水、园林排水、管材，接口及安装要求、阀门安装和要求及其他，但不局限于以上内；1.2.2、图例及主材总表应详细统计本项目中给排水主要设备材料的名称、规格、数量以及主要参数；1.2.3、给排水标准大样图应有管道敷设方式大样、快速取水器安装大样、水表安装大样、地漏安装大样、花钵排水大样、水景给水、排水及溢流安装大样、排水沟大样以及参考图片，但不局限于以上内；2、园林景观给水2.1、园林景观给水一般包括：园林绿化灌溉给水、景观水给水、园林景观清洁用水(根据甲方要求设置)等。

2.2、园林景观给水图纸表达内容：2.2.1、应标明绿化灌溉给水设施（快速取水阀、喷灌喷头等）的位置，以及给水设施的服务范围；（注：人工灌溉给水设施点应便于使用和维护，例如靠近道路设置）2.2.2、应根据建筑综合管网及甲方意见设置园林景观给水计量水表位置，以及根据用水量确定计量水表规格型号；2.2.3、根据具体项目应甲方要求设置园林景观清洁用水点；2.2.4、应计算连接给水设施之间的管道管径，并标明各管道的管径；3、园林景观排水3.1、园林景观排水一般包括：园林硬铺地地表排水、园林种植带地表排水、园林地下室顶板种植带渗透水排水、景观水排水等。
