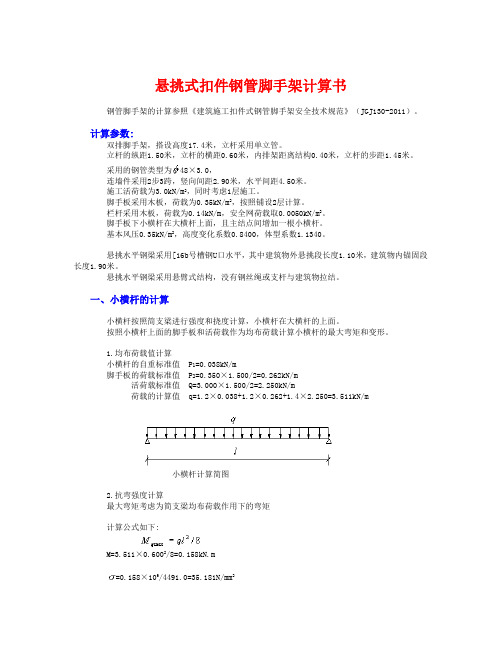

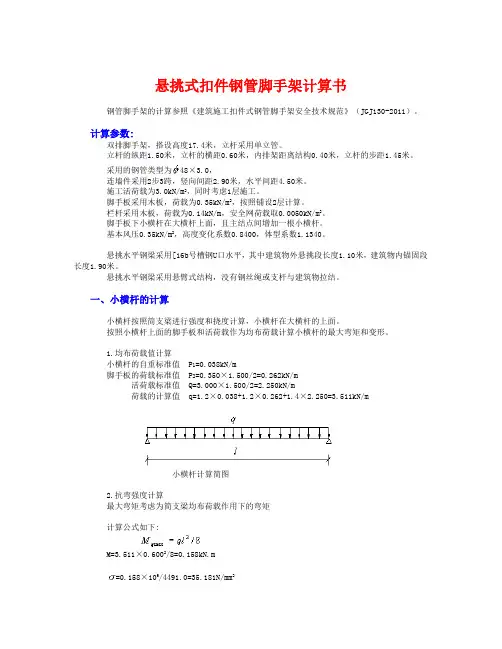

悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。
计算参数:双排脚手架，搭设高度17.4米，立杆采用单立管。
立杆的纵距1.50米，立杆的横距0.60米，内排架距离结构0.40米，立杆的步距1.45米。
采用的钢管类型为48×3.0，连墙件采用2步3跨，竖向间距2.90米，水平间距4.50米。
施工活荷载为3.0kN/m2，同时考虑1层施工。
脚手板采用木板，荷载为0.35kN/m2，按照铺设2层计算。
栏杆采用木板，荷载为0.14kN/m，安全网荷载取0.0050kN/m2。
脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。
基本风压0.35kN/m2，高度变化系数0.8400，体型系数1.1340。
悬挑水平钢梁采用[16b号槽钢U口水平，其中建筑物外悬挑段长度1.10米，建筑物内锚固段长度1.90米。
悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。
一、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
1.均布荷载值计算小横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.350×1.500/2=0.262kN/m活荷载标准值 Q=3.000×1.500/2=2.250kN/m荷载的计算值 q=1.2×0.038+1.2×0.262+1.4×2.250=3.511kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=3.511×0.6002/8=0.158kN.m=0.158×106/4491.0=35.181N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值q=0.038+0.262+2.250=2.551kN/m简支梁均布荷载作用下的最大挠度V=5.0×2.551×600.04/(384×2.06×105×107780.0)=0.194mm小横杆的最大挠度小于600.0/150与10mm,满足要求!二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
脚手架设计软件使用说明JSJPKPM施工系列软件脚手架设计目录第一章软件简介及系统安装 (1)一．系统运行环境 (1)二．系统安装 (1)第二章软件功能与依据 (3)一．软件功能 (3)二．软件特点 (4)三．软件计算依据： (4)第三章脚手架设计 (6)一．[选当前层] (6)二．[扣件式] (6)三．[碗扣式] (23)四．[门架] (24)五．[悬挂吊篮] (28)六．[扶墙脚手] (29)七．[钢管井架] (31)八．[统计] (32)九．[保存文件] [退出] (33)第三章脚手架的施工图绘制 (34)一．[平面图] (34)二．[轴线标注] (35)三．[标注] (35)四．[立面图] (35)五．[统计总表] (36)六．[图库] (37)七．[图块编辑] (37)八．[保存文件] (37)九．[退出] (37)产品技术支持 (38)第一章软件简介及系统安装一．系统运行环境1. 主机处理器：PentiumIII 450MHz2. 操作系统中文版Windows 98、中文版Windows me、中文版Windows 2000、中文版Windows XP 3. 内存最低64MB4. 硬盘要求有100MB左右的可用空间5. 打印机支持以上中文操作系统的所有打印机二．系统安装1. 将光盘放入光驱后，安装程序自动运行，或以手动方式运行install子目录下的setup.exe 文件，运行后将显示下图画面：2. 用鼠标点击“是”后显示下图画面：3.选择软件安装路径：软件应安装在C:\PKPM\JSJ\路径下面，也可以其它盘符。
4.选择购买的相应的模块后进入“下一步”：5.以下显示安装的进程：点击“完成”后重新启动计算机，系统完成更新设置：第二章软件功能与依据一．软件功能1、模型建立直接读取我院的图形设计平台的.T文件，方便快捷生成建筑模型；如果有建筑平面图.DWG文件，可以从在AUTOCAD软件下直接转换成系统要求的.T文件，减少输入模型的时间；也可以利用软件自有的图形平台进行快速建模，建模更人性化，简单易学。

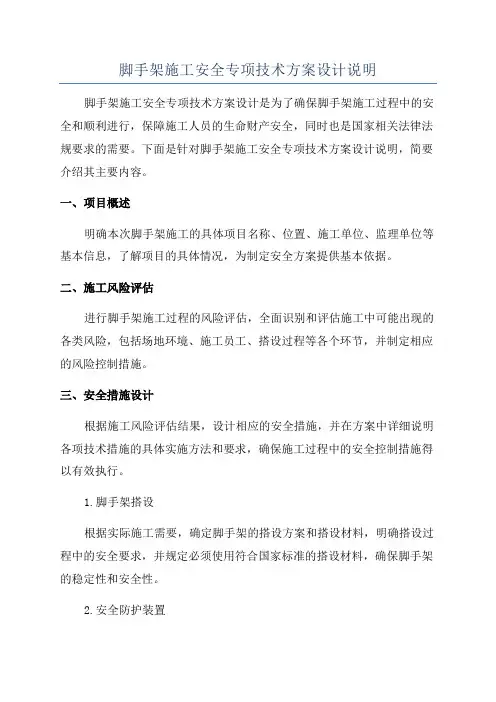

脚手架施工安全专项技术方案设计说明脚手架施工安全专项技术方案设计是为了确保脚手架施工过程中的安全和顺利进行，保障施工人员的生命财产安全，同时也是国家相关法律法规要求的需要。
下面是针对脚手架施工安全专项技术方案设计说明，简要介绍其主要内容。
一、项目概述明确本次脚手架施工的具体项目名称、位置、施工单位、监理单位等基本信息，了解项目的具体情况，为制定安全方案提供基本依据。
二、施工风险评估进行脚手架施工过程的风险评估，全面识别和评估施工中可能出现的各类风险，包括场地环境、施工员工、搭设过程等各个环节，并制定相应的风险控制措施。
三、安全措施设计根据施工风险评估结果，设计相应的安全措施，并在方案中详细说明各项技术措施的具体实施方法和要求，确保施工过程中的安全控制措施得以有效执行。
1.脚手架搭设根据实际施工需要，确定脚手架的搭设方案和搭设材料，明确搭设过程中的安全要求，并规定必须使用符合国家标准的搭设材料，确保脚手架的稳定性和安全性。
2.安全防护装置制定脚手架的安全防护装置要求，包括安全网、脚手板、防护栏杆、登高设备等，要求安装牢固、防护效果好，并确定相关使用规范和操作要求。
3.施工人员安全教育制定针对脚手架施工的人员进行安全教育的内容和方式，包括相关法律法规的宣传、现场安全规章制度的培训等，提高施工人员的安全意识和技能水平。
4.定期检查和维护明确脚手架施工过程中的安全监管要求，规定施工单位应对脚手架进行定期检查和维护，并记录相关检查结果，及时对安全问题进行整改，确保脚手架的安全性能。
四、安全管理措施制定脚手架施工过程中的安全管理措施，明确相关责任人和权限，建立健全的安全管理制度，包括领导责任制、安全生产管理制度、紧急救援预案等，确保施工过程中安全管理的规范实施。
五、应急措施制定脚手架施工过程中的应急预案，明确各类事故的应急处理流程和责任分工，并进行模拟演练，提高各方应对突发事件的能力和反应速度。
六、质量控制要求制定脚手架施工过程中的质量控制要求，明确各项工作的验收标准和质量监督要求，保证施工质量和安全的同时，提高工程的质量水平。
2021版PKPM施工安全设施计算软件升级说明《PKPM施工安全设施计算软件2021版》升级说明一、主要新增加规范：1. 《建筑施工脚手架安全技术统一标准》GB51210-2021（2021.7.1实施）；2. 《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2021（2021.5.1实施）；3. 《建筑施工高处作业安全技术规范》JGJ80-2021（2021.12.1实施）；4. 《建筑施工临时支撑结构技术规范》JGJ300-2021（2021.1.1实施）；5. 《混凝土结构工程施工规范》GB 50666-2021（2021.8.1实施）；6. 上海地标《钢管扣件式模板垂直支撑系统安全技术规程》(DG/TJ08-16-2021)。
二、规范变更主要内容：1、依据GB51210-2021规定，更新了各类脚手架和支撑架的荷载组合及荷载组合系数，以及考虑风荷载时其组合系数的变化。
2、引入脚手架安全等级概念，脚手架和模板各模块验算增加结构重要性系数。
3、脚手架立杆稳定性计算变化，修改了风荷载产生的弯矩标准值计算公式和风荷载作用下立杆产生的附加轴力计算公式。
4、地基承载力验算公式变化，引入永久荷载和可变荷载分项系数加权平均值γu来简化地基验算中设计值、标准值的转化问题。
5、依据JGJ166-2021规范，更新了碗扣脚手架荷载组合，支撑架按永久荷载控制和可变荷载控制确定荷载分项系数。
6、碗扣脚手架立杆稳定性计算变化，修改了立杆计算长度公式和风荷载作用下立杆的附加轴力计算公式。
7、碗扣脚手架增加了整体抗倾覆验算小项。
8、更新了碗扣脚手架地基承载力的计算公式，以及地基承载力特征值取值。
9、依据JGJ80-2021规范，增加了防护栏杆的设计计算，移动式操作平台的设计计算。
10、由于此次新出国标《建筑施工脚手架安全技术统一标准》GB51210-2021，因此涉及脚手架和模板体系中二十多个模块的变化，主要包括扣件、盘扣、碗扣、门式等各种操作架体类的计算（包括落地式脚手架、悬挑式脚手架、满堂脚手架、工具式脚手架等），以及各种支撑架体类的支撑架计算（主要包括梁模板支撑架、满堂楼板模板支撑架、落地楼板模板支撑架等）。
PKPM使用手册、说明及使用技巧一、人机交互方式本章执行PMCAD的主菜单A、人机交互方式输入各层平面数据1. 特点本程序采用屏幕交互式进行数据输入，具有直观、易学,不易出错和修改方便等特点。
PMCAD系统的数据主要有两类:其一是几何数据，对于斜交平面或不规则平面,描述几何数据是十分繁重的工作，为此本程序提供了一套可以精确定位的做图工具和多种直观便捷的布置方法；其二是数字信息,本程序大量采用提供常用参考值隐含列表方式，允许用户进行选择、修改,使数值输入的效率大大提高。
对于各种信息的输入结果可以随意修改、增删，并立即以图形方式显现出来。
使用户不必填写一个字符的数据文件,为用户提供了一个十分友好的界面。
由于该程序采用本专题自行开发的图形支持系统,具有下拉菜单、弹出菜单等目前最流行的界面风格，图形快捷清晰、色彩鲜明悦目、中文提示一目了然、支持各类显示屏。
2。
如何开始交互输入数据在运行程序之前应进行下列准备工作:(1）熟知各功能键的定义(2）为交互输入程序准备配置文件。
配置文件各为WORK.CFG，在PM程序所在子目录中可以找到该文件的样本，用户需将其拷入用户当前的工作目录中,并根据工程的规模修改其中的“Width"值和“Height”值,它们的含意是屏幕显示区域所代表的工程的实际距离.其它项目一般不必修改。
（3）从PMCAD主菜单进入交互式数据输入程序，程序将显示出下列菜单:对于新建文件，用户应依次执行各菜单项;对于旧文件，用户可根据需要直接进入某项菜单.完成后切勿忘记保存文件，否则输入的数据将部分或全部放弃.(4）程序所输的尺寸单位全部为毫米（mm)。
3. 各结构标准层的描述过程本程序对于建筑物的描述是通过建立其定位轴线，相互交织形成网格和节点，再在网格和节点上布置构件形成标准层的平面布局，各标准层配以不同的层高、荷载形成建筑物的竖向结构布局，完成建筑结构的整体描述。
具体步骤正如进入程序时所出现的菜单次序一样：第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。
pkpm建筑施工安全设施计算软件新规范版升级说明优质资料1建筑施工安全设施计算软件2011版升级说明（新规范版）施工软件研究室2011-8-17一、升级依据相关规范由于新增加或更换以下规范：1.《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011；2.《建筑施工模板安全技术规范》JGJ 162-2008；3.《建筑桩技术规范》JGJ 94-2008；4.《建筑施工碗扣式钢管脚手架安全技术规范》JGJ 166-2008；5.《建筑施工木脚手架安全技术规范》JGJ 164-2008。
PKPM建筑施工软件进行全面换版升级。
二、升级内容说明1、增加和修改了《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的相关内容：(1)增加了新规范要求的钢管类型φ48.3×3.6的相关计算，并设成钢管类型选择的默认值。
(2) 与建筑结构荷载规范的内容统一，将作用于脚手架上的水平风荷载标准值的计算公式由07.0w w s z k ∙∙=μμ修改为0w w s z k ∙∙=μμ。
(3) 将荷载效应组合表中的可变荷载组合系数由0.85修改为0.9；将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN 改为2kN ，双排架取5kN 改为3kN 。
(4) 修改和补充了与满堂支撑架相关的内容，包括荷载取值、承载力计算、立杆稳定性计算等。
i.满堂支撑架荷载组合和荷载设计值根据支撑架用途不同，区分为：混凝土结构采用现行模板规范规定，非混凝土结构采用新脚手架规范的规定。
ii.按规范要求增加了对永久荷载和可变荷载(不包括风荷载)标准值综合是否大于4.2kN/m2的判断，如图：iii.满堂支撑架立杆稳定性计算采用新规范公式计算iv.满堂支撑架增加类型选择：普通型和加强型(5)修改和补充了型钢悬挑脚手架的计算内容，主要包括型钢悬挑梁、水平杆、立杆和连墙件等计算。
i.型钢钢梁挠度容许值调整为l/250；ii.新规范规定型钢悬挑脚手架钢丝绳和拉杆作为构造要求，不参与计算，软件中处理为可选择是否参与计算。
中文摘要摘要：诗宇高层商店住宅楼坐落于***区，它的建设是为了配合***区的建设发展，该说明书就诗宇高层商店住宅楼的建筑设计原则及结构计算结果做了说明，并附以详细的计算过程。
建筑部分必须满足使用功能，有利于结构安全，适应建筑工业化的要求，必须注意美观。
设计初期共准备了三个方案，通过方案论证筛选出了最合适的一种方案，其设计新颖，结构合理，施工方便是所选方案最主要的优点。
建筑设计满足了以下要求：⑴满足建筑功能要求；⑵采用合理的技术措施；⑶具有良好的经济效果；⑷考虑建筑美观要求；⑸符合总体规划要求。
在设计中对楼的平面功能做综合分析，以便达到最合理的空间组合，使其满足要求。
运用天正软件绘制建筑物的平、立、剖面图，并把这几个面之间有机的联系起来。
结构计算采用结构电算和手工计算相结合，电算为主，手算为辅。
借助广厦计算软件，大大减少了计算量，提高了运算速度。
首先进行手工计算，完成荷载计算；电算开始，完成楼板，次梁的计算，楼板配筋，梁表施工图。
通过几个月的设计，最后得到2张平面图，1张立面图，一张剖面图，一张楼板配筋图。
关键字：，高层商店住宅楼，方案，建筑，结构，计算软件。
AbstractShi Yu market and residence Building located in on west district, iron of Shen yang, construction of it for cooperate with west district, iron of Shen yang, build and developping, Manual this explain after making on building design principle and result of calculation of the structure of mansion, And enclose it with the detailed computational process. Building part must meet function of use is safe to favorable to structure, meet building industrialized request, Must pay attention to being beautiful. Design and prepare three scheme altogether initial stage, prove and screen the most suitable kind of scheme through the scheme, Its is novel in design, the structure is rational, it is mains merit of schemes selected that it is convenient that construct. The architectural design has met the following requests: ⑴Meet the function request of the building ; ⑵Adopt the rational technological measure; ⑶Have good economic results; ⑷Consider that the building is required beautifully ; ⑸Accord with the overall planning request. Plane function in the building made and analyses synthetically in design, in order to reach the most rational space association, Make it meet the demands. Use the straight software of it to draw flat, setting up, section system in the building, and link up the organic one between these. Structure calculate adopt structure electricity calculate and calculate and combine together by hand, electricity it charges to be main fact, Hands are calculated in order to complement. Calculate the software through the spacious mansion, reduced the calculating amount greatly, has improved the speed of operation. Calculate by hand at first, finish loading and calculating; Electricity regard as begin, finish floor, times of calculation of roof beam, The floor matches the muscle, the form construction drawing of roof beam. Through the design of several months, get 2 plane figures, a piece of elevation finally, A section system, a floor mixes muscle pictures.Key word: Shi Yu Market And Residence Building, the scheme, the building, Structure, calculate the software in the spacious mansion.目录第一章引言 (4)1.1设计说明 (4)1.2基本要求 (4)1.3自然条件 (4)1.4设计条件 (5)第二章建筑设计说明书 (6)2.1 方案论证 (6)2.2总平面设计 (6)2.3平面设计 (7)2.4剖面设计 (10)2.5 立面设计 (12)2.6交通组织及防火疏散设计 (13)2.7屋面设计 (13)2.8防水防潮工程 (13)2.9地面工程 (14)2.10门窗工程 (14)2.11油漆工程 (14)2.12工程配置 (14)第三章结构设计部分 (15)3.1设计时注意问题 (15)3.2设计成果 (15)3.3结构总体布置 (15)3.4荷载计算 (16)3.5构造应考虑抗震构造措施 (17)3.6基础设计 (18)3.7手算计算 (19)3.8内力计算 (23)3.9风荷载作用下的结构受力图 (29)3.10内力组合 (30)3.11板的计算 (35)3.12基础计算 (36)3.13应用广厦计算软件计算过程 (37)3.14电算计算结果 (40)第一章引言1.1 设计说明配合****区的建设发展，适应人民生活水平的提高，特别是住房的改善，拟在沈阳铁西区内建一幢住宅楼。
脚手架设计软件使用说明JSJ目录第一章软件简介及系统安装 (1)一．系统运行环境 (1)二．系统安装 (1)第二章软件功能与依据 (3)一．软件功能 (3)二．软件特点 (4)三．软件计算依据： (4)第三章脚手架设计 (6)一．[选当前层] (6)二．[扣件式] (6)三．[碗扣式] (23)四．[门架] (24)五．[悬挂吊篮] (28)六．[扶墙脚手] (29)七．[钢管井架] (31)八．[统计] (32)九．[保存文件] [退出] (33)第三章脚手架的施工图绘制 (34)一．[平面图] (34)二．[轴线标注] (35)三．[标注] (35)四．[立面图] (35)五．[统计总表] (36)六．[图库] (37)七．[图块编辑] (37)八．[保存文件] (37)九．[退出] (37)产品技术支持 (38)第一章软件简介及系统安装一．系统运行环境1. 主机处理器：PentiumIII 450MHz2. 操作系统中文版Windows 98、中文版Windows me、中文版Windows 2000、中文版Windows XP 3. 内存最低64MB4. 硬盘要求有100MB左右的可用空间5. 打印机支持以上中文操作系统的所有打印机二．系统安装1. 将光盘放入光驱后，安装程序自动运行，或以手动方式运行install子目录下的setup.exe 文件，运行后将显示下图画面：2. 用鼠标点击“是”后显示下图画面：3.选择软件安装路径：软件应安装在C:\PKPM\JSJ\路径下面，也可以其它盘符。
4.选择购买的相应的模块后进入“下一步”：5.以下显示安装的进程：点击“完成”后重新启动计算机，系统完成更新设置：第二章软件功能与依据一．软件功能1、模型建立直接读取我院的图形设计平台的.T文件，方便快捷生成建筑模型；如果有建筑平面图.DWG文件，可以从在AUTOCAD软件下直接转换成系统要求的.T文件，减少输入模型的时间；也可以利用软件自有的图形平台进行快速建模，建模更人性化，简单易学。
1.建筑施工安全设施计算软件计算依据：《建筑施工脚手架安全技术统一标准》GB51210-2016《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2016《建筑施工临时支撑结构技术规范》 JGJ 300-2013《建筑施工扣件式钢管脚手架安全技术规程》 JGJ 130-2011《混凝土结构工程施工规范》 GB 50666-2011《建筑工具式脚手架安全技术规范》 JGJ 202-2010《建筑施工门式钢管脚手架安全技术规范》 JGJ 128-2010《建筑施工模板安全技术规范》 JGJ 162-2008《建筑施工承插型盘扣脚手架规程》 JGJ231-2010《建筑结构荷载规范》 GB50009-2012《塔式起重机混凝土基础工程技术规程》 JGJ/T187-2009《混凝土结构设计规范》 GB50010-2010《建筑工程冬期施工规程》 JGJ/T 104-2011……提供大量的计算参数用表，供用户参考，计算方便准确，计算书详细；同时提供了各种脚手架工程、模板工程、施工电梯工程、碗扣脚手架工程、盘扣脚手架工程、工具式脚手架工程、塔吊工程、结构吊装、降排水、临时工程等的计算和强大的方案绘图功能，可以将计算书和绘制的详图直接插入到方案中，形成完整的WORD格式施工专项方案。
主要内容有：各种类型脚手架计算；模板计算；塔吊基础计算；结构吊装工程计算；大体积混凝土工程计算；混凝土工程计算；临时设施工程计算及钢筋工程计算等涵盖施工安全计算的几十种计算模型。
总计算工具箱脚手架计算模型模板计算模型塔吊基础计算模型混凝土工程计算模型市政工程计算模型软件主界面软件主要模块主要内容如下：（1）脚手架工程：软件可以解决钢管架、碗扣架、盘扣式、门架、格构式井架、竹木架和格构式型钢井架形式等常见脚手架的计算，还包括悬挑脚手架、附着式升降脚手架、落地以及悬挑式卸料平台的计算。
可以自动生成计算书并生成施工专项方案。
（2）模板工程：提供丰富的计算模型，依据用户输入的各项参数自动计算墙、梁、板、柱模板、大梁侧模的多种支撑形式是否满足要求、对竹、木、组合小钢模面板强度和刚度进行验算。
PKPM施⼯安全设施计算系列软件说明书建筑施⼯安全设施计算软件SGJS使⽤说明和技术条件中国建筑科学研究院建筑⼯程软件研究所2011.09⽬录第⼀部分总述 (1)前⾔ (1)第⼀章软件的安装 (3)第⼆章软件的界⾯ (6)第⼆部分⼯程管理 (13)第⼀章⼯程及⼯程数据管理 (13)第⼆章⼯程⽅案管理 (15)第三部分主要计算内容 (17)第⼀章脚⼿架⼯程 (17)第⼀节落地式钢管脚⼿架设计 (18)第⼆节悬挑式型钢脚⼿架设计 (27)第三节悬挑式钢管脚⼿架设计 (34)第四节悬挑架阳⾓型钢设计 (36)第五节爬架计算 (38)第六节门式落地外架设计 (38)第七节落地式卸料平台设计 (40)第⼋节悬挑式卸料平台设计 (43)第九节格构式型钢井架的设计 (46)第⼗节⽵⽊脚⼿架的设计 (50)第⼗⼀节扣件钢管脚⼿架构造要求 (51)第⼆章碗扣脚⼿架⼯程 (53)第⼀节楼板模板⽀撑架设计计算 (53)第⼆节梁模板的⽀撑架设计计算 (58)第三章模板⼯程 (64)第⼀节柱模板的设计计算 (64)第⼆节梁模板计算 (69)- I -第三节⼤梁侧模及墙模板的设计计算 (71)第四节楼板模板⽀撑架设计计算 (75)第五节梁模板的⽀撑架设计计算 (80)第六节门式梁模板架设计计算 (87)第七节门式板模板架设计计算 (88)第⼋节混凝⼟受冲切承载⼒、局部受压计算 (88)第九节钢⽊⽴柱计算 (89)第四章塔吊基础⼯程 (89)第⼀节天然地基塔吊基础设计 (89)第⼆节矩形承台桩基础设计 (92)第三节三桩基础塔吊基础设计 (99)第四节单桩基础塔吊基础设计 (102)第五节⼗字交叉梁桩式基础设计 (106)第六节⼗字交叉梁基础设计 (107)第七节塔吊三附着设计计算 (108)第⼋节塔吊四附着设计计算 (112)第九节塔吊稳定性验算 (113)第⼗节塔吊桩基础稳定性计算 (114)第⼗⼀节格构柱稳定性计算 (116)第五章结构吊装⼯程 (117)第⼀节吊绳计算 (117)第⼆节吊装⼯具计算 (119)第三节滑车和滑车组计算 (122)第四节卷扬机牵引⼒和锚固压重计算 (123)第五节锚锭计算 (126)第六节柱绑扎吊点位置计算 (129)第六章⼤体积混凝⼟ (130)第七章混凝⼟⼯程 (134)第⼋章降排⽔⼯程 (138)第九章临时设施⼯程 (139)- II -第⼀节⼯地临时供⽔量计算 (139)第⼆节供⽔管径的计算 (141)第三节⼯地材料储备计算 (141)第四节⼯地临时供热计算 (141)第⼗章钢筋⽀架⼯程 (141)第⼀节钢筋⽀架⼯程 (142)第⼗⼀章附录⼯程 (144)第四部分⽅案设计 (145)第⼀章脚⼿架⼯程⽅案 (145)第⼀节落地式钢管脚⼿架施⼯⽅案 (146)第⼆节悬挑式脚⼿架⽅案 (152)第三节悬挑式卸料平台施⼯⽅案 (154)第⼆章模板⼯程⽅案 (155)第⼀节梁板模板⽀撑架⽅案设计 (155)第⼆节⼤模板⽅案设计 (157)第三节爬模施⼯⽅案设计 (158)第三章塔基施⼯⽅案的设计 (159)第⼀节梁板式基础设计 (159)第⼆节天然基础设计 (166)第三节桩与⼗字梁塔基⽅案设计 (166)第四节桩与承台塔基⽅案设计 (167)第四章起重结构吊装⽅案 (168)第⼀节龙门式型钢架⽅案 (168)第五章降排⽔⽅案 (168)第⼀节轻型井点降⽔施⼯⽅案 (168)第六章基坑施⼯⽅案 (168)第⼀节地下连续墙施⼯⽅案 (169)第⼆节⼟钉墙施⼯⽅案 (170)第三节钢板桩施⼯⽅案 (170)- III -第四节钢⽀撑安装施⼯⽅案 (170)第六节⼟层锚杆施⼯⽅案 (170)第七章施⼯⼯艺演⽰ (171)第⼀节落地式脚⼿架施⼯ (171)第⼆节混凝⼟墙施⼯ (171)第三节混凝⼟柱施⼯ (171)产品技术⽀持 (173)- IV -第⼀部分总述前⾔我国加⼊WTO，建筑施⼯领域⾯临国际竞争，国外建筑商在参与国内⼯程承包的同时，带来了国际先进的施⼯技术和管理模式。
p k p m施工安全技术计算脚手架设计使用说明书Prepared on 22 November 2020脚手架设计软件使用说明JSJ目录第一章软件简介及系统安装一．系统运行环境1. 主机处理器：PentiumIII 450MHz2. 操作系统中文版Windows 98、中文版Windows me、中文版Windows 2000、中文版Windows XP3. 内存最低64MB4. 硬盘要求有100MB左右的可用空间5. 打印机支持以上中文操作系统的所有打印机二．系统安装1. 将光盘放入光驱后，安装程序自动运行，或以手动方式运行install子目录下的文件，运行后将显示下图画面：2.用鼠标点击“是”后显示下图画面：软件应安装在C:\PKPM\JSJ\路径下面，也可以其它盘符。
4.选择购买的相应的模块后进入“下一步”：点击“完成”后重新启动计算机，系统完成更新设置：第二章软件功能与依据一．软件功能1、模型建立直接读取我院的图形设计平台的.T文件，方便快捷生成建筑模型；如果有建筑平面图.DWG文件，可以从在AUTOCAD软件下直接转换成系统要求的.T文件，减少输入模型的时间；也可以利用软件自有的图形平台进行快速建模，建模更人性化，简单易学。
2、布置建立模型后，进入软件自动布置外墙扣件式、碗扣式、悬挑式脚手架，也可以手动布置单片内外脚手架。
3、计算可以解决的脚手架设计计算方案包括：1)落地式外钢管脚手架设计计算；2)悬挑式钢管脚手架设计计算(包括带联梁和无联梁形式)；3)梁模板的钢管支撑架设计计算；4)落地楼板模板钢管支撑架设计计算；5)满堂楼板模板钢管支撑架设计计算；6)梁转换层钢管支撑架设计计算；7)悬挂吊篮、扶墙三角挂、门架、井字钢管脚手架的设计计算。
4、本程序主菜单如下图：二．软件特点1. 提供各种脚手架设计计算方案的完整计算书对于每种方案的计算结果，提供包括计算过程、计算简图和计算结果的详细计算书，计算书可以转存为WORD文件。
脚手架的设计计算可以在没有建筑模型时完成。
2. 提供基于CAD图形平台的处理功能应用软件可以在有建筑模型的基础上，快速绘制脚手架布置平面图、立面图（包括尺寸标注、剪刀撑等）和节点构造图，图形可以转存为AutoCAD 的.DWG文件，并可以自动统计钢管用量。
三．软件计算依据：PKPM脚手架软件计算的参考规程以国家规范为主，具体为：1、中华人民共和国行业标准依据《建筑施工扣件式钢管脚手架技术规范》(JGJ130-2001);2、《建筑施工安全检查标准》(JGJ59-99)；3、《木结构设计规范》和《钢结构设计规范》(GB17-88)。
第三章脚手架设计一．[选当前层]此项主要用于选择需要进行脚手架设计的楼层号，对话框的列表中显示了标准层所对应的楼层号。
缺省楼层是第一层，当保存文件退出后，会将当前楼层设定为下次进入的缺省楼层。
二．[扣件式]此项功能用于布置扣件式脚手。
可布置外直脚手架、外弧脚手架、内直脚手架、内弧脚手架、及对所布的脚手架进行计算、删除、点取修改等操作。
菜单包括以下内容：[参数设置]、[外轮廓线]、[自动布置]、[外直脚手]、[外弧脚手]、[内直脚手] 、[内弧脚手] 、[调换方向] 、[点取修改] 、[删除] 、[计算] 、[画剪刀撑] 、[返回]。
相关说明如下：〈一〉[参数设置]功能：对扣件式脚手架进行参数设置。
可对外直脚手、外弧脚手、内直脚手、内弧脚手的步距、排距、间距等参数进行设置。
〈二〉[外轮廓线]功能：在建筑物的外侧布上一条轮廓线。
以帮助布置脚手架。
此外轮廓只是为布置脚手架提供参考，当选择[布外轮廓]菜单时，弹出“脚手架外轮廓参数输入”对话框，其中，当选择单排时，排距是指立柱到外墙轴线的距离；（选择“单排”时不允许输入“外伸长度”。
）当选择双排时，排距是指两排立柱间距离。
图1 外轮廓参数输入对话框〈三〉[自动布置]➢功能：根据[参数设置]中外直脚手架的参数设置在建筑物的四周沿外轮廓线自动布上脚手架。
注：选择此项前要先布好外轮廓线，否则点击此项没有任何反应。
〈四〉[外直脚手]➢功能：布置外直脚手。
脚手架的参数可在参数设置中设置。
也可以画完后在[点取修改]中点选修改。
【操作步骤】：➢提示：要布置外直脚手（扣件式）的第一点（ESC退出）第一次单击鼠标单左键作为外直脚手的第一点。
➢提示：要布置外直脚手（扣件式）的下一点（ESC退出）第二次单击鼠标单左键作为外直脚手的第一点。
➢提示：要布置外直脚手（扣件式）的下一点（ESC退出）连续单击鼠标左键可画出连续的脚手架。
任何时间单击右键均可返回。
〈五〉[外弧脚手]功能：布置外弧脚手。
脚手架的参数可在参数设置中设置。
也可以画完后在[点取修改]中点选修改。
【操作步骤】：➢提示：要布置外弧脚手（扣件式）的第一点：第一次单击鼠标单左键做为外弧脚手的第一点。
➢提示：要布置外弧脚手（扣件式）的第二点：第二次单击鼠标左键做为外弧脚手的第二点。
➢提示：要布置外弧脚手（扣件式）的第三点：移动鼠标确定圆弧半径。
单击鼠标左可布上脚手架。
任何时间单击右键均可返回。
〈六〉[内直脚手]功能：布置内直脚手。
脚手架的参数可在参数设置中设置。
也可以画完后在[点取修改]中点选修改。
【操作步骤】：操作与[外直脚手]完全相同。
〈七〉[内弧脚手]功能：布置内弧脚手。
脚手架的参数可在参数设置中设置。
也可以画完后在[点取修改]中点选修改。
【操作步骤】：操作与[外弧脚手]完全相同。
.〈八〉[调换方向]功能：改变已布置好的(扣件式)外直脚手架，和内直脚手架方向。
【操作步骤】：➢提示：请选择要改变方向的直脚手（按Esc退出）。
用鼠标点取要改变方向的脚手架〈九〉[点取修改]功能：改变已布置好的(扣件式)外直脚手架，和内直脚手架的参数。
【操作步骤】：用鼠标点取要修改参数的脚手架。
弹出参数修改对话框。
用户可以修改对话框中脚手架的参数。
点击确定按钮，可以按对话框参数重画所点选的脚手架。
如果您选中碗扣式脚手架，将会弹出一个警告信息。
〈十〉[删除]功能：删除布置好的(扣件式)脚手架。
对碗扣式脚手架无效。
【操作步骤】：➢提示：请选择要删除的扣件式脚手(Esc退出)。
用鼠标点取要删除的脚手架后，点击右键删除。
如果没有选中会画出一个矩形，只要两个端点在矩形范围内的（扣件式）脚手架都将会变灰，单击右键即被删除。
〈十一〉[计算]此项功能可对脚手架的有关计算。
可对多种脚手架的进行计算。
1．落地式外钢管脚手架设计计算1）对话框参数说明（1）横向间距或排距(m)：如图所示；（2）步距(m)：（3）立柱间距(m)：如图所示；（4）内排架距离墙体长度(m)：输入双排脚手架的计算外伸长度，按照规范说明，当横向水平杆的构造外伸长度取500mm时，计算外伸长度取300mm，即；（5）脚手架搭设高度(m)：（6）脚手架布置：单排或双排；（7）钢管类型：在《建筑施工扣件式钢管脚手架规范》中提供了Φ48×和Φ51×两种，实际应用中可能会有Φ48×、Φ48×和Φ48×；（8）连墙件布置：计算中提供了四种连墙件的计算，包括扣件连接、焊缝连接、螺栓连接和膨胀螺栓；（9）大小横杆布置：南方地区通常采用小横杆上铺设大横杆的方式，北方反之；其传力过程不同，具体根据当地情况选择计算。
当采用小横杆上铺设大横杆方式计算时，其两侧的大横杆直接通过扣件连接到立杆，所以以集中力传递到小横杆只有中间的大横杆，可根据实际选择2或3根大横杆（对话框中不含两侧杆）；当采用大横杆上铺设小横杆方式计算时，需要输入大横杆上小横杆的根数，可根据实际选择2或3根小横杆。
（10）风荷载计算：规范中立杆的稳定性计算在考虑与不考虑风荷载时计算方法是不同的；基本风压：按照《建筑结构荷载规范》(GBJ9)的规定根据不同地区采用；风荷载高度变化系数：按照《建筑结构荷载规范》(GBJ9)，由建筑物的地区（A类-近海或湖岸区、B类-城市郊区、C类-有密集建筑群市区和D类-有密集建筑群城且房屋较高市区）与计算高度查表确定；风荷载体型系数：脚手架规范表，风荷载体型系数由挡风系数Φ=*挡风面积/迎风面积确定，用户不必拘泥挡风面积与迎风面积的具体数值，只要它们的比值正确就可以得到正确的结果。
（11）静荷载计算：静荷载标准值包括以下内容的组合：(1)每米立杆承受的结构自重标准值(kN/m)；(2)脚手板的自重标准值，规范给出了冲压钢脚手板、竹串片脚手板和木脚手板的标准值；(3)栏杆与挡脚手板自重标准值(kN/m) ，规范给出了栏杆冲压钢脚手板、栏杆竹串片脚手挡板和栏杆木脚手挡板的标准值；(4)吊挂的安全设施荷载，包括安全网(kN/m2)，通常取。
（12）脚手板铺设层数：根据实际施工中同时铺设脚手板层数确定，如果每层都铺设脚手板，需要用脚手架搭设高度/脚手架步距的结果确定铺设层数。
（13）活荷载计算：规范给出了用于装修、结构和其它方面的活荷载标准值，与同时施工层数的乘积确定。
2）技术条件依据《建筑施工扣件式钢管脚手架技术规范》(JGJ130-2001)。
规范中计算要求：纵向和横向水平杆(大小横杆)等受弯构件的强度计算；扣件的抗滑承载力计算；立杆的稳定性计算；连墙件的强度、稳定性和连接强度的计算；立杆的地基承载力计算。
2．悬挑式钢管脚手架设计1）对话框参数说明悬挑式钢管脚手架的计算按照搭设形式的不同，包括有联梁和没有联梁的形式。
这两种形式的计算有些不同，在主菜单中分别列出。
另外在对话框中下列参数与落地架是完全一致的，不再赘述。
（1）横向间距或排距(m)；（2）步距(m)；（3）立柱间距(m)；（4）内排架距离墙体长度(m)；（5）脚手架搭设高度(m)；（6）脚手架布置；（7）钢管类型；（8）连墙件布置；（9）大小横杆布置；（10）荷载参数；（11）水平支撑梁的悬挑长度：水平支撑梁露在建筑物主体结构以外的部分，它应该稍微大于内立杆距离墙体长度与脚手架排距的和；（12）水平支撑梁的锚固长度：水平支撑梁与建筑物主体结构的连接点，距离水平支撑梁与楼板连接锚固点（如果两锚固点，选择距离比较近的）的长度。
需要特别指出，通常情况下即使有阳台，一般的阳台也不作为锚固受力段考虑，也就是说参数[阳台作为锚固长度]输入0值；但在比较特殊的情况下，阳台比楼板厚或阳台边上有支撑点才有阳台锚固段长度。
如下图（13）水平支撑梁的截面特征：参数表提供了热轧工字钢和槽钢，先确定工字钢或槽钢，再确定工字钢或槽钢的型号；（14）布置参数：用户可以选择水平支撑梁的多种拉支方式，包括悬臂式挑支结构、上面布置钢丝拉绳（可以1道或多道，多道时可以平行或共点）、下面布置支杆（可以1道或多道，多道时可以平行或共点）。
对于下面支杆，我们提供了两种支撑截面供用户选择，包括钢管和等边角钢。
