1400QZB潜水轴流泵说明书

潜水轴流泵技术说明嘿，咱今儿就来说说潜水轴流泵！这玩意儿可真是个厉害的角色呢！潜水轴流泵啊，就好像是水下的大力士，默默地在那工作着，为我们解决着各种难题。

你想想看，它能把水从这儿抽到那儿，源源不断的，多神奇呀！它的结构呢，也是相当精妙。

就像是一个精心设计的小宇宙，各个部分紧密配合，共同发挥作用。

那叶轮，就像是个小旋风，呼呼地转起来，把水带得欢快地流动。

还有那电机，就像是大力士的心脏，提供着源源不断的动力。

潜水轴流泵的工作原理也挺有意思的。

它就像是一个勤劳的搬运工，把水从一个地方搬到另一个地方。

水从进口进来，经过叶轮的推动，就欢快地朝着出口奔去啦。

这潜水轴流泵的用处可多了去了！在农业灌溉里，它能给庄稼们送去充足的水分，让那些小苗苗茁壮成长，难道这不像是给大地施了魔法吗？在城市排水系统中，它也是大功臣呢，能迅速地把积水排走，让我们的城市不再被水淹。

在水利工程中，它更是发挥着不可或缺的作用，保障着工程的顺利进行。

你说，要是没有潜水轴流泵，那我们的生活会变成啥样呢？那肯定会有很多不方便呀！水不能及时排走，庄稼得不到足够的水，那可真是不得了呢！而且啊，潜水轴流泵还得好好维护呢，就像我们人要好好保养自己一样。

要定期检查它的各个部件，看看有没有损坏，有没有出啥毛病。

要是不好好维护，它万一闹脾气罢工了，那可就麻烦啦！你说潜水轴流泵是不是很厉害？它虽然不声不响地在水下工作，但却为我们的生活带来了那么多的便利。

它就像是一个默默奉献的英雄，在我们看不到的地方发挥着巨大的作用。

所以啊，我们可得好好珍惜和利用潜水轴流泵呀！让它为我们的生活创造更多的美好！让我们一起为这个水下的大力士点赞吧！。

潜水轴流泵操作规程1、起动泵的掌握柜安装完毕，即可起动。

起初，泵出口阀门必需翻开，待泵正常运行后，阀门至少翻开一半。

2、掌握泵运行时，可进展手动或自动掌握切换。

（1）电机掌握电机局部操作仅限于指定人员或有相关阅历的技术人员。

三个串联的PTC电阻掌握定子绕组温度。

当绕组温度超出肯定的值（一般为125℃），热敏电阻会动作断开，自动停泵等待检查。

假如发生过热状况，必需由指定的技术效劳部检查绕组。

一旦热敏电阻发出警告信号，必需检查负载，要求拆卸水泵，全面检查，更换零件。

泵运行时，水漏进电缆接线腔，漏水检测探头会发出警告信号，发生此状况需翻开接线腔盖子，更换O型圈和电缆密封元件。

必要时可更换电缆。

泵长时间停顿运行时，需测量绝缘好坏，才能重新运行。

假如绝缘电阻小于2M，则绝缘变差。

此时应首先检查电力电缆，然后检查电缆线连接线腔，最终检查绕组。

（2）密封掌握在油腔中漏水检测探头掌握泵端机械密封，水漏进油腔至肯定程度时，就发出信号。

尽管这样，泵还可以短时间运行。

为使损坏最小，建议马上检修。

拆卸水泵，更换机械密封。

在电机腔中的浮子开关是掌握电机端机械密封。

假如电机端密封失效，造成油水进入电机腔，浮子开关发出信号，并关闭电机，泵不能起动。

更换机械密封，电机腔中的油水混合液必需去除洁净。

为此，潜水泵需要拆开以便定子（加机壳）、转子分别烘干。

定子必需在80℃以下，烘大约24小时。

用空气把转子吹洁净，在室温下，枯燥大约2~3天。

3、关闭为了操和设备的安全，必需严格按以下步骤操作：断开电源；让潜水电泵完全停顿运行；关闭阀门，不得随便起动；在泵提起时，电泵就不允许起动。

潜水泵使用说明书篇一：水泵安装使用说明书四、装配与拆卸泵在装配前，首先检查零件有无影响装配的缺陷，并擦洗干净，方可进行装配。

小型TS泵的装配顺序如下：1. 轴承轴承座内用柴油（或汽油）仔细清洗干净。

2. 装配前各加工表面均匀地涂以优质机油。

3. 在泵体中开面上铺上一层橡胶石膏板（0.5mm），装上固定泵盖、填料压盖（机封端盖）的螺柱和丝堵。

4. 装配转子部件：4.1轴上先装键、再装叶轮（注意水泵转向），叶轮两端装入已装好O形密封圈的轴套、O形密封圈、轴承挡套，后套入双吸密封环、填料套。

4.2填料密封：一次将双吸密封环、已装好O形密封圈的密封体、填料环、填料压盖、挡水圈从轴的两端套入（填料暂不装）。

4.3轴尾端先装轴承座，再装轴承、止动垫圈及圆螺母并锁紧，轴传动端先装轴承座，挡圈，再装轴承、止动垫圈及圆螺母并锁紧。

轴承内加入2#钙基润滑脂，占轴承腔1/3~1/2为宜。

向外拉轴承座，使轴承装入轴承座内。

5. 将转子部件装在泵体上（注意水泵转向），将轴承座与泵体用螺栓联接（不必拧紧），检查转子部件是否转动灵活，检查叶轮两端密封环位的跳动，允差0.1mm，检查密封环与叶轮间的间隙，检查轴承伸处得圆跳动，允差0.05mm，合格后，密封体O形密封圈部位涂抹封胶，盖上泵盖，装上螺尾锥销，拧紧螺母。

6. 将轴承座与泵体、泵盖用螺栓联接并锁紧。

7. 装填料：在填料环前装两根填料，压入填料环后再装三根填料，各填料接口处错开90度，填料环对准水封水管接口，将填料压盖（机封端盖）固定在密封体上。

8. 配制排气管路部件，装油嘴、放气塞等附件，最后装上键，顺键压入联轴器。

9. 装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均匀即可。

10. 对于带底座的泵，则要清洗泵体的支撑面，水泵脚板和电机脚板的平面，并把水泵和电机安放在底座上去，先调节泵轴水平，找平后，适当上紧螺母，以防走动，然后装上电机，在水平欠妥的脚上垫上垫板。

潜水轴流泵操作规程潜水轴流泵是一种用于输送水流或其他流体的大型水泵设备。

本文将介绍潜水轴流泵的操作规程，主要内容包括设备检查、操作步骤、安全措施和维护保养等方面。

一、设备检查1. 检查潜水轴流泵的电气设备是否正常，包括电机、电缆和控制柜等。

2. 检查潜水轴流泵的轴承、叶轮和密封件等部件是否磨损或损坏。

3. 检查潜水轴流泵的联轴器、轴件和螺栓等连接部件是否松动或腐蚀。

4. 检查潜水轴流泵的进出口阀门、压力表和流量计等附件是否正常工作。

二、操作步骤1. 打开潜水轴流泵的电源，确保电机正常启动。

2. 打开进出口阀门，使水流进入潜水轴流泵。

3. 根据需求，调整潜水轴流泵的转速和流量，可通过控制柜或手动调节装置进行操作。

4. 监控潜水轴流泵的运行情况，关注电机的电流、电压和温度等参数，确保设备正常工作。

5. 在操作过程中，如需停止潜水轴流泵，先关闭进出口阀门，再关闭电源，确保设备安全停机。

三、安全措施1. 在操作潜水轴流泵前，必须熟悉设备的使用说明和技术参数，确保操作正确。

2. 在操作潜水轴流泵时，必须穿戴好安全防护装备，如防护眼镜、防护手套和防滑鞋等。

3. 在操作潜水轴流泵时，禁止将手或其他物体放入设备中，以防危险发生。

4. 在操作潜水轴流泵时，禁止在设备周围进行其他工作，以免干扰操作人员。

5. 在操作潜水轴流泵时，如发现设备异常情况，应立即停机检修，不得继续操作。

四、维护保养1. 定期检查潜水轴流泵的轴承和密封件，如有磨损或损坏应及时更换。

2. 定期清洗潜水轴流泵的进出口阀门、压力表和流量计等附件，保持其正常工作。

3. 定期检查潜水轴流泵的电气设备，确保电机、电缆和控制柜等正常工作。

4. 定期清洗潜水轴流泵的叶轮和管道，防止堵塞和积垢影响设备性能。

5. 在长期停用潜水轴流泵时，应将设备拆卸检修，清洗和润滑轴承，防止生锈和损坏。

通过以上的操作规程，可以确保潜水轴流泵的正常运行和使用安全。

在操作中，应注意设备的维护保养，及时处理设备异常情况，以延长使用寿命。

轴流泵技术说明1、总体设计说明本项目泵站采用4台1800QZB-2.4带行星齿轮潜水轴流泵，叶轮直径1850mm。

单级设计流量12.81m³/s，设计扬程2.4m。

配套630KW-6P，10KV潜水电机，通过行星齿轮箱减速，水泵转速210r/min。

整个潜水轴流泵机组呈一字型布置，整体预制混凝土井筒安装方式，采用簸箕型进水流道、混凝土蜗壳出水流道，出水口设2.4m×2.4m自由式侧翻双开式拍门。

2、性能保证（1）水泵机组在额定转速、设计扬程工况时，其流量满足设计要求；在最高扬程和最低扬程时均能安全稳定运行。

（2）机组的整机使用寿命应不低于30年（其中绝缘使用寿命不小于8年，机械密封使用寿命不小于20000小时，轴承使用寿命不小于50000小时），首次无故障运行时间不小于8000小时。

潜水泵淹没水下不开机，间隔时间可达10个月以上（没有外加条件）。

（3）水泵临界汽蚀余量（NPSH）应不大于GB/T13006《离心泵、混流泵和轴流泵汽蚀余量》标准。

确保在最低装置扬程、最低内河水位运行时，不发生汽蚀。

汽蚀损坏保证期为累计运行8000h，水泵叶轮在汽蚀保证期内总失重量不超过0.5D²kg（D为叶轮直径，以米计）。

单个叶片的空蚀质量或体积不得超过整个转轮的0.4倍。

叶轮及过流部件任何汽蚀面积上允许最大剥落深度不应超过5D0.4mm （D为叶轮直径，以米计，剥落深度为从母材的原始表面量起）。

（4）泵允许反转，在最大反转速度下历时2min，泵组不允许有损坏。

（5）潜水电泵可从出水流道或钢制井筒内方便的吊出或吊入，泵组依靠自身重量紧密而平衡地安装在耦合座上，无需任何紧固件紧固。

（6）应保证在运行范围内的任何工况，泵均能稳定运行，无有害振动和噪音及其它有害水力现象存在。

（7）水泵设计应重视泵组在长时间停机后，能顺利启动的问题，对此有相应措施；确保电压等级为10kV潜水电机的定子绕组对机壳的冷态试验绝缘电阻在200MΩ以上，380V潜水电机冷态试验绝缘电阻在50MΩ以上。

QZB潜水轴流泵介绍以及工作原理
QZB轴流潜水电泵可广泛用于工矿船、城市给排水、农田排灌、电站给排水等低扬程、大流量场合。

一、QZB潜水轴流泵结构说明：
QZB潜水轴流泵的潜水电机置于泵的上方，潜水电机为干式结构，采用F级绝缘，可靠的机械密封及辅助密封，并设有泄漏和内部绕组、轴承温升保护装置，配备控制柜、运行可靠，运载水质和环境适应广、叶片可调、工况范围大。

从进水口方向看，叶轮为反方向旋转。

当电机功率在315KW以下时，电压采用380V或600V，当电机功率在315 KW以上时，电压采用6KV或10KV。

二、QZB潜水轴流泵的工作原理：
轴流泵是依靠叶轮旋转时叶片对水流产生的升力而工作的，这种泵由于水流进叶轮和流出导叶都是沿轴向的，故称为轴流泵。

轴流泵的叶片剖面与飞机的机翼剖面形状相似，一般称这类形状的叶片为翼型，其工作原理和飞机飞行原理相仿。

三、QZB潜水轴流泵的特点：。

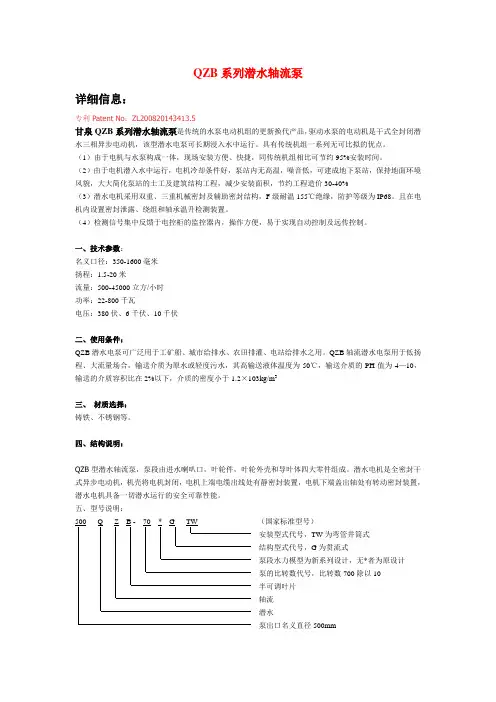

QZB系列潜水轴流泵详细信息：专利 Patent No：ZL200820143413.5甘泉QZB系列潜水轴流泵是传统的水泵电动机组的更新换代产品，驱动水泵的电动机是干式全封闭潜水三相异步电动机，该型潜水电泵可长期浸入水中运行。

具有传统机组一系列无可比拟的优点。

（1）由于电机与水泵构成一体，现场安装方便、快捷，同传统机组相比可节约95%安装时间。

（2）由于电机潜入水中运行，电机冷却条件好，泵站内无高温，噪音低，可建成地下泵站，保持地面环境风貌，大大简化泵站的土工及建筑结构工程，减少安装面积，节约工程造价30-40%（3）潜水电机采用双重、三重机械密封及辅助密封结构，F级耐温155℃绝缘，防护等级为IP68。

且在电机内设置密封泄露、绕组和轴承温升检测装置。

（4）检测信号集中反馈于电控柜的监控器内，操作方便，易于实现自动控制及远传控制。

一、技术参数：名义口径：350-1600毫米扬程：1.5-20米流量：500-45000立方/小时功率：22-800千瓦电压：380伏、6千伏、10千伏二、使用条件：QZB潜水电泵可广泛用于工矿船、城市给排水、农田排灌、电站给排水之用。

QZB轴流潜水电泵用于低扬程、大流量场合，输送介质为原水或轻度污水，其高输送液体温度为50℃，输送介质的PH值为4—10，输送的介质容积比在2%以下，介质的密度小于1.2×103kg/m3三、材质选择：铸铁、不锈钢等。

四、结构说明：QZB型潜水轴流泵，泵段由进水喇叭口，叶轮件，叶轮外壳和导叶体四大零件组成。

潜水电机是全密封干式异步电动机，机壳将电机封闭，电机上端电缆出线处有静密封装置，电机下端盖出轴处有转动密封装置，潜水电机具备一切潜水运行的安全可靠性能。

五、型号说明：（国家标准型号）安装型式代号，TW为弯管井筒式结构型式代号，G为贯流式泵段水力模型为新系列设计，无*者为原设计泵的比转数代号，比转数700除以10半可调叶片轴流潜水泵出口名义直径500mmQZB系列高压轴流泵详细信息：甘泉QZB系列潜水轴流泵是传统的水泵电动机组的更新换代产品，驱动水泵的电动机是干式全封闭潜水三相异步电动机，该型潜水电泵可长期浸入水中运行。

潜水轴流泵操作规程范本一、概述潜水轴流泵是一种用于输送大流量的水泵设备，广泛应用于农田灌溉、排水、城市供水等领域。

为了确保潜水轴流泵的正常运行和维护，制定本操作规程。

二、操作前的准备工作1. 检查电源线路，确保接地良好，无短路和漏电现象。

2. 检查潜水电机的绝缘电阻，要求不低于2兆欧姆。

3. 检查轴流泵的电气控制箱，确保其正常运行和安装牢固。

4. 检查轴流泵的进出口管路，确保无堵塞和泄漏。

三、操作步骤1. 打开电气控制箱的电源开关，确保潜水电机正常启动。

2. 观察潜水轴流泵的工况，确认是否正常工作。

3. 如发现异常情况，立即关闭电源开关，并及时检修故障原因。

4. 在正常工作情况下，可适当调节泵的流量，但不得超过额定流量范围。

5. 定期观察轴流泵运行情况，如有异响、漏水等异常情况，应立即停机检修。

四、停机和断电操作1. 停机操作时，应先关闭电源开关，再拔下电源插头。

2. 在断电或停电后，如需再次启动轴流泵，需在电源恢复后等待3分钟后再进行操作。

3. 断电操作前，应将轴流泵流量调节至最小。

五、设备维护1. 定期检查潜水轴流泵的轴承润滑情况，若缺少润滑油应及时添加。

2. 定期清洗轴流泵进水口，防止杂质进入泵内导致堵塞。

3. 定期检查电气控制箱内的保护装置，确保其正常工作。

4. 定期检查轴流泵的电机绝缘电阻，记录绝缘电阻值并进行比对。

5. 定期进行轴流泵的试运行，以确保其正常工作和性能。

六、安全注意事项1. 在操作潜水轴流泵前，应了解设备的工作原理和操作规程。

2. 使用潜水轴流泵时，应保证周围人员的安全，禁止站在泵附近或将手伸入泵内。

3. 定期对潜水轴流泵进行维护和保养，保持设备的良好状态。

4. 严禁擅自改变轴流泵的工作参数，必须按照规定范围进行操作。

5. 如发现轴流泵有异常情况，应立即停机检修，并做好相应记录。

6. 在操作潜水轴流泵过程中，如需要断电维修设备，应事先告知相关人员，并断开电源。

七、违章惩罚对于违反操作规程的行为，将按照公司相关制度进行相应的处罚。

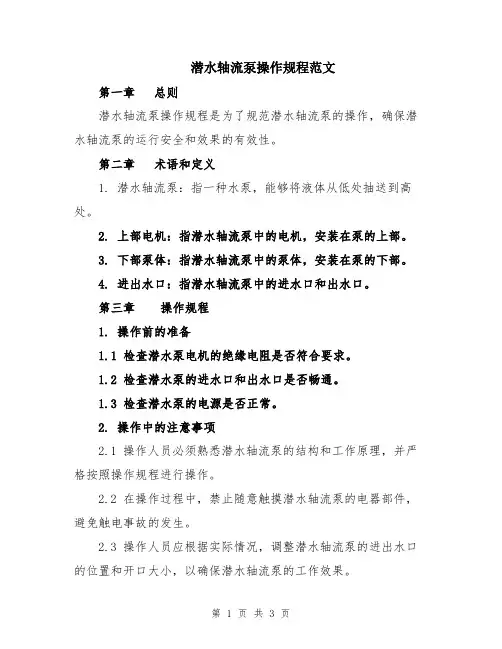

潜水轴流泵操作规程范文第一章总则潜水轴流泵操作规程是为了规范潜水轴流泵的操作，确保潜水轴流泵的运行安全和效果的有效性。

第二章术语和定义1. 潜水轴流泵：指一种水泵，能够将液体从低处抽送到高处。

2. 上部电机：指潜水轴流泵中的电机，安装在泵的上部。

3. 下部泵体：指潜水轴流泵中的泵体，安装在泵的下部。

4. 进出水口：指潜水轴流泵中的进水口和出水口。

第三章操作规程1. 操作前的准备1.1 检查潜水泵电机的绝缘电阻是否符合要求。

1.2 检查潜水泵的进水口和出水口是否畅通。

1.3 检查潜水泵的电源是否正常。

2. 操作中的注意事项2.1 操作人员必须熟悉潜水轴流泵的结构和工作原理，并严格按照操作规程进行操作。

2.2 在操作过程中，禁止随意触摸潜水轴流泵的电器部件，避免触电事故的发生。

2.3 操作人员应根据实际情况，调整潜水轴流泵的进出水口的位置和开口大小，以确保潜水轴流泵的工作效果。

2.4 操作人员应监控潜水轴流泵的工作状态，及时发现并处理异常情况。

2.5 操作人员应妥善保管和维护潜水轴流泵的相关设备和工具，确保其处于良好的工作状态。

3. 操作后的处理3.1 停止潜水轴流泵的运行后，应切断电源，并清理潜水泵的进水口和出水口，以保持其通畅。

3.2 操作人员应及时对潜水轴流泵进行维护保养，定期检查其各项参数，确保其正常运行。

3.3 对于潜水轴流泵的故障，应及时进行维修或更换有关部件，以保证潜水轴流泵的正常运行。

第四章运行安全措施1. 在操作潜水轴流泵时，应严格按照潜水轴流泵的使用说明书进行操作。

2. 操作人员应穿戴符合规范的个人防护用品，包括带有隔绝绝缘性能的手套、护目镜、耳塞等。

3. 操作人员应注意潜水轴流泵周围的安全环境，确保操作区域的安全。

4. 在操作过程中，严禁将手或其他物体伸入潜水轴流泵的进出水口。

5. 在操作过程中，禁止吸烟、饮食等危险行为，以防止引发火灾或其他危险事件。

6. 操作人员应定期参加相关培训，提高其操作潜水轴流泵的技能和安全意识。

潜水轴流泵操作规程潜水轴流泵是一种常用于抽水和输送液体的泵，广泛应用于农田灌溉、城市供水、排水、工业生产等领域。

为了确保潜水轴流泵的正常运行和安全性，需要制定一套严格的操作规程。

下面是一个关于潜水轴流泵操作规程的范例，供参考。

一、潜水轴流泵的基本构造潜水轴流泵主要由泵体、电机、叶轮和密封装置等组成。

泵体一般采用铸铁或不锈钢材质制成，电机是用于驱动泵体和叶轮转动的动力来源，叶轮是将电机的动力转化为水流能量的关键部件，密封装置用于防止水进入电机内部。

二、潜水轴流泵的准备工作1. 首先，检查潜水轴流泵的外观是否完好，电缆是否破损，电机是否有异味。

2. 然后，检查电源电压是否符合潜水轴流泵的额定电压，确保电机能正常启动。

3. 接下来，检查潜水轴流泵的排水口是否畅通，是否有堵塞物。

4. 最后，连接好电源，并将电缆牢固地固定好，以确保潜水轴流泵能安全运行。

三、潜水轴流泵的启动与停止1. 启动潜水轴流泵时，先打开电源开关，等待电机自检完成后，再调节电机的转速开关，逐渐增加转速。

2. 当潜水轴流泵开始抽水时，应观察水流的情况，确保水流平稳，没有异常。

3. 在使用过程中，应定期检查潜水轴流泵的电机温度是否过高，如有异常应及时停机检修。

4. 停止潜水轴流泵时，应逐渐降低电机的转速，避免突然停止造成电机负荷过大。

四、潜水轴流泵的维护保养1. 定期检查潜水轴流泵的电机和电缆，确保电缆没有破损和老化，电机没有异常声音和异味。

2. 定期清洗潜水轴流泵的泵体和叶轮，防止泥沙等杂物堆积，影响泵的正常运行。

3. 定期检查潜水轴流泵的密封装置，确保密封性良好，以防止水进入电机内部。

4. 定期检查潜水轴流泵的轴承和轴封，如有异常应及时更换。

5. 长期不使用潜水轴流泵时，应将泵取出，存放在干燥通风的地方，避免受潮和生锈。

五、潜水轴流泵的安全注意事项1. 在操作潜水轴流泵时，要严格按照操作规程进行，不得随意更改和调整。

2. 不得将潜水轴流泵的电缆接地，以防电击事故发生。

潜水轴流泵技术说明1、运行条件及使用环境1）运行条件工作环境及介质：环境温度0～40℃，介质为水。

工作方式：间歇运转。

2）使用环境设备安装在池内2、使用要求（1）所提供设备及设备的制造必须符合ISO、IEC标准或其他等效标准。

（2）潜水轴流泵应能与水厂自控系统相连，能进行现场手控和自动控制状态下运行。

（3）潜水轴流泵应能在完全淹没的条件下24小时连续运行，同时，也应能间断运行或长时间停机后正常起动运行。

（4）潜水轴流泵在整个工作中，必须无震动、平衡稳定地运行，其无故障运行应不小于20，000小时。

（5）潜水轴流泵应放置于配套的导流管中，导流管固定在池体顶板，泵的全部重量由池壁和池顶板承担，不由池底承担。

（6）在整个泵的设计范围内，泵装置的运行必须无振动，无气蚀的平衡运行。

（7）泵装置的旋转部件必须经过水下静平衡和动平衡试验，并于供货前提供相关的监测部门的监测报告。

（8）设计的装置必须适合于安装设计所留出的空间，并顾及吸入条件。

（9）水泵能自动稳固与套筒管连接，泵/电机的全部重量由套筒管底部的泵座承担。

在承插口与泵座之间采用O型环使泵体与套筒管连接处密封，泵能方便地从套筒管中起吊检修，不需派人下套管检查。

（10）泵应能承受各种正常和异常操作情况下产生的力，如：（Ⅰ）由水倒流而引起的倒转。

（Ⅱ）由于断电及紧急停车而引起的水力瞬变。

（Ⅲ）固体物撞击时的阻力。

（11）除不锈钢外，所有与泵送介质接触的金属表面和泵的外部需涂丙烯酸喷涂底漆及聚脂面漆保护。

3、构造（1）蜗壳泵的蜗壳应是整件的球墨铸铁，其表面应平滑、无砂眼或其他铸造缺陷，带有防阻塞导向叶片，且应有足够大的平滑流道以通过进入叶轮的杂质、颗粒。

（2）叶轮叶轮材质为灰口铸铁（GG25）或更好，无阻塞不缠绕流道设计，其长流道无剧烈拐角，不易堵塞，具有很好的过流特性。

叶轮能处理固体杂质、纤维材料、污泥和污水中其他的杂物，叶轮键入泵轴，由一个膨胀环卡住，与轴联接在一起，能够防止在正反两方面旋转时发生松动。

1400Q Z B潜水轴流泵说明书(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1400QZB潜水轴流泵安装、使用、维护说明书（安装、使用前必需阅读此说明书）(电泵下井安装前,必须将动叶外圈部位固定叶片用的螺钉拆除)宁波巨神制泵实业有限公司1、概述1400QZB潜水轴流泵是YLQ990潜水电机与1400ZLB立式潜水轴流泵泵段配套成机泵一体同轴传动的潜水电泵。

可长期潜入水下运行，具有一系列传统机组无可比拟的优点：a)电泵省去了传统轴流泵的传动装置，并降低泵站地面建筑高度，不要建泵房。

b)电泵安装工作仅在泵位上吊进或吊出，不用地脚螺栓，省去了常规轴流泵机组安装时的对中心工作。

c)电泵没有油、水、气辅助设备，运行简便。

d)维修时可用汽车吊吊出潜水电泵，在地面上进行，无需建检修阀门和设置检排水泵。

e)安装一台电泵只需几个小时。

如果需要备用泵，不必设泵位，节省泵站土建长度，一旦运行中电泵发生故障，以备用泵调换即可，几个小时后可恢复正常工作。

f)电泵潜水运行，水面以上几乎没有运转噪声。

电泵是水流冷却，不产生环境高温，值班人员在控制室值班，工作环境舒适。

1400QZB潜水电泵可供农田排灌、工矿企业、船坞、市政工程及电站给排水之用。

输送介质为原水或物理化学性质类似于水的其他液体，被输送液体最高允许温度为50℃。

2、结构说明1400QZB潜水轴流泵由潜水电机和轴流泵段组成（见图1），一般均采用电机和水泵直连，潜水电机为YLQ990，电压等级10KV。

电机轴从下端盖伸出，出轴部位设有机械密封，并配以油封增加密封效果。

为阻止外部水沿着轴伸渗入电机内部，共设有多道机械密封，机械密封可承受20米扬程压力。

泵段有叶轮、叶轮外壳和导叶体组成。

固定电泵的泵座、泵座支架和预埋底版被预埋在流道内。

泵段不带进水喇叭，以求减轻电泵重量，降低高度，减少井筒直径。

导叶体内部有密封油室，电机侧机械密封、油室机械密封和推力轴承全部封闭在其中，并盛有一定量的润滑冷却机械油。

浙江克瑞丰球泵业有限公司QZ型潜水轴流泵技术说明一．企业简介:浙江克瑞丰球泵业有限公司是浙江丰球集团与美国克瑞泵与系统公司在2002年底共同出资组建的中美合资企业。

公司注册资金1442万美元，总投资2500万美元。

主要生产“丰球”系列和美国“克瑞”系列的各类泵与系统。

浙江丰球集团是国家大型企业、国内泵行业中的骨干重点企业和国家重点高新技术企业，丰球牌泵在国内享有较高的知名度，并畅销欧美等国际市场，其主要经济技术指标在国内泵行业中连续多年位居首位。

其研究开发泵类产品及搅拌机产品已有三十年的历史，在国内众多的污水处理厂成功运行。

克瑞泵与系统公司是美国久负盛名的泵生产厂家，已有一百五十多年的历史，公司技术力量雄厚，是美国500强企业。

克瑞泵与系统在许多国家拥有品牌知名度和强大的国际销售网络，其产品广泛应用于航空航天和工农业的各个方面。

克瑞丰球的合作，实现了双方的优势互补，融合了美国的先进技术、工艺和管理理念。

克瑞丰球将合力打造国际泵行业的航空母舰…….公司地处越国故都、西施故里——浙江诸暨市。

其生产的泵类、搅拌器/推进器品种繁多，广泛应用于市政及污水处理工程、城市水利防洪及排涝工程、自来水供水工程、农田灌溉以及工矿企业的污水和雨水排放。

二、产品介绍:2.1适用范围：潜水轴流泵的输送介质为水、废水及性质类似于水的液体水温不超过60℃。

介质的PH值为4－12。

2.2性能和结构潜水轴流泵采用美国克瑞公司优秀的水力模型，水力效率高，高效区域宽，效率高达88%,性能处于国际先进水平。

潜水轴流泵采用美国克瑞公司成熟的结构技术，模块化设计，通用性能好，结构紧凑，装拆方便。

潜水轴流泵为立式、自洁型轴流叶轮结构形式，能方便地安装在筒体中，自动耦合，潜水轴流泵在潜水状态下连续长期运行，无故障安全运行时间为15000小时。

泵壳、电机壳体、导叶均为QT450-10优质铸铁制成，其表面平滑、无砂眼和其它铸造缺陷，主轴由耐腐蚀高强度不锈钢420制成，提升链采用高强度耐腐蚀不锈钢304制成，机械密封由耐腐蚀烧结碳化钨制成（德国博格曼公司产品)，所有外露的螺栓螺母均为耐腐蚀不锈钢304。

潜水轴流泵操作规程潜水轴流泵是一种常用于水利工程、农田灌溉、城市供水等领域的重要设备。

为了保证潜水轴流泵的正常运行和安全使用，制定一套完善的操作规程非常必要。

下面是一份潜水轴流泵操作规程，共____字。

一、潜水轴流泵的基本原理潜水轴流泵是一种通过电动机驱动叶轮产生离心力，从而将液体吸入并从出口排出的水泵。

其主要由电动机、泵体和叶轮三部分组成。

电动机通过轴连接叶轮，当电动机运转时，叶轮也随之旋转，产生离心力将液体进行压缩排出。

潜水轴流泵的操作主要涉及以下几个方面：电机启动和停机、进水和排水操作、设备维护和保养等。

二、潜水轴流泵的安全操作规程1. 选址安装潜水轴流泵的选址应选择平整稳固的地面，避免泥泞地或容易坍塌的地方。

同时，应确保电源能满足潜水轴流泵的额定电压、额定频率和安全用电需求。

安装时应注意保持水泵和电机良好的散热条件，避免长时间运行过热。

2. 电机的启动和停机启动前应先检查电机、插座和电缆的连接是否良好，并确保电动机正常工作电流是否在额定范围内。

启动时应先打开电源总开关，然后按下电动机启动按钮，电机会自动启动。

停机时，先断开电源总开关，再按下电动机停止按钮进行停机。

3. 进水和排水操作进水前，应先检查是否关闭进水阀门和泵体上的密封垫圈是否完好，防止进水泄漏。

排水时，应先关闭排水阀门，再将泵体内的水泵清空。

在进水和排水操作中，应注意操作人员的安全，避免电机进水造成触电事故。

4. 操作注意事项在潜水轴流泵运行过程中，应注意控制泵的运转速度，以免过快或过慢影响其工作效果。

同时，还应定期检查电机的电流、电压和绝缘情况，保证电机的正常运行。

在潜水轴流泵工作期间，应定期检查泵体和叶轮内是否有污物堆积，及时清洗，以保证水泵畅通无阻。

5. 设备维护和保养定期对潜水轴流泵进行设备维护和保养是确保其正常运行和延长使用寿命的重要手段。

维护和保养包括清理进水阀门和排水阀门、检查电缆是否完好、清洗泵体内部和叶轮等操作。
