实验三 FFT频谱分析及应用

实验三FFT算法的应用FFT（快速傅里叶变换）算法是一种非常重要的数学算法，它在信号处理、图像处理、通信、机器学习等领域都有广泛的应用。

本文将重点介绍FFT算法的应用。

1.信号处理信号处理是FFT算法最常见的应用领域之一、FFT可以将时域信号转换为频域信号，从而可以对信号的频谱特性进行分析。

例如，声音信号经过FFT变换可以得到频谱图，从而可以分析信号的频率成分、谐波等信息。

这对于音频的编码、降噪、音频信号比对等应用都非常有用。

2.图像处理在图像处理中，FFT算法通常用于图像的频域滤波、图像压缩、图像增强等方面的应用。

通过将图像转换为频域信号，可以对图像进行频域滤波，如低通滤波、高通滤波等，从而实现图像的模糊、锐化等效果。

此外，FFT算法还可以用于图像的相位修复、图像的去噪等应用。

3.通信系统在通信系统中，FFT算法广泛应用于OFDM（正交频分复用）等技术中。

OFDM是一种多载波调制技术，它将信号分为多个子载波进行传输，每个子载波上的数据可以通过FFT算法进行处理。

FFT算法可以将多路信号变换到频域，然后利用频域多路复用技术将这些信号通过多个子载波同时传输，从而提高信号的传输效率。

4.语音识别在语音识别中，FFT算法被广泛应用于声音特征的提取。

通过对声音信号进行FFT变换，可以得到频谱图，并从频谱图中提取出声学特征，如语音的共振峰、基音频率等。

这些特征可以用于语音识别算法的训练和分类，从而实现对语音的识别和理解。

5.生物医学工程在生物医学工程中，FFT算法可以用于心电图信号的分析、脑电图信号的处理、血氧信号的提取等方面。

通过对生物信号进行FFT变换，可以得到信号的频域特性，从而可以分析信号的频率成分、周期性、幅值等信息，为生物医学工程的疾病诊断和治疗提供有力支持。

总之，FFT算法是一种强大的数学工具，具有广泛的应用领域。

无论是在信号处理、图像处理、通信系统、语音识别还是生物医学工程等领域，FFT算法都发挥着重要的作用，为相关应用提供了有效的数学基础和算法支持。

实验三用FFT对信号进行频谱分析和MATLAB程序实验三中使用FFT对信号进行频谱分析的目的是通过将时域信号转换为频域信号，来获取信号的频谱信息。

MATLAB提供了方便易用的函数来实现FFT。

首先，我们需要了解FFT的原理。

FFT（快速傅里叶变换）是一种快速计算离散傅里叶变换（DFT）的算法，用于将离散的时间域信号转换为连续的频域信号。

FFT算法的主要思想是将问题划分为多个规模较小的子问题，并利用DFT的对称性质进行递归计算。

FFT算法能够帮助我们高效地进行频谱分析。

下面是一个使用MATLAB进行频谱分析的示例程序：```matlab%生成一个10秒钟的正弦波信号，频率为1Hz，采样率为100Hzfs = 100; % 采样率t = 0:1/fs:10-1/fs; % 时间范围f=1;%正弦波频率x = sin(2*pi*f*t);%进行FFT计算N = length(x); % 信号长度X = fft(x); % FFT计算magX = abs(X)/N; % 幅值谱frequencies = (0:N-1)*(fs/N); % 频率范围%绘制频谱图figure;plot(frequencies, magX);xlabel('频率(Hz)');ylabel('振幅');title('信号频谱');```上述代码生成了一个10秒钟的正弦波信号，频率为1 Hz，采样率为100 Hz。

通过调用MATLAB的fft函数计算信号的FFT，然后计算每个频率分量的幅值谱，并绘制出信号频谱图。

在频谱图中，横轴表示频率，纵轴表示振幅。

该实验需要注意以下几点：1.信号的采样率要与信号中最高频率成一定比例，以避免采样率不足导致的伪频谱。

2.FFT计算结果是一个复数数组，我们一般只关注其幅值谱。

3.频率范围是0到采样率之间的频率。

实验三的报告可以包含以下内容：1.实验目的和背景介绍。

应用FFT实现信号频谱分析一、快速傅里叶变换（FFT）原理快速傅里叶变换是一种将时域信号转换为频域信号的算法，它通过将信号分解为不同频率的正弦波的和，来实现频谱分析。

FFT算法是一种高效的计算DFT（离散傅里叶变换）的方法，它的时间复杂度为O(nlogn)，在实际应用中得到广泛使用。

二、FFT算法FFT算法中最基本的思想是将DFT进行分解，将一个长度为N的信号分解成长度为N/2的两个互为逆序的子信号，然后对这两个子信号再进行类似的分解，直到分解成长度为1的信号。

在这一过程中，可以通过频谱折叠的性质，减少计算的复杂度，从而提高计算效率。

三、FFT实现在实际应用中，可以使用Matlab等软件来实现FFT算法。

以Matlab 为例，实现FFT可以分为以下几个步骤：1.读取信号并进行预处理，如去除直流分量、归一化等。

2. 对信号进行FFT变换，可以调用Matlab中的fft函数，得到频域信号。

3.计算频谱，可以通过对频域信号进行幅度谱计算，即取频域信号的模值。

4.可选地，可以对频谱进行平滑处理，以降低噪音干扰。

5.可选地，可以对频谱进行归一化处理，以便于分析和比较不同信号的频谱特性。

四、应用1.音频处理：通过分析音频信号的频谱，可以实现音频特性的提取，如频率、振幅、共振等。

2.图像处理：通过分析图像信号的频谱，可以实现图像特征的提取，如纹理、边缘等。

3.通信系统：通过分析信号的频谱，可以实现信号的调制解调、频谱分配等功能。

4.电力系统：通过分析电力信号的频谱，可以实现电力质量分析、故障检测等。

总结：应用FFT实现信号频谱分析是一种高效的信号处理方法，通过将时域信号转换为频域信号，可以实现对信号频谱特性的提取和分析。

在实际应用中，我们可以利用FFT算法和相应的软件工具，对信号进行频谱分析，以便于进一步的研究和应用。

∑-=--==101,....,0,)(1)(N k nk N N n W k X N n x (3.2) 离散傅立叶反变换与正变换的区别在于N W 变为1-N W ，并多了一个N 1的运算。

因为N W 和1-N W 对于推导按时间抽取的快速傅立叶变换算法并无实质性区别，因此可将FFT 和快速傅立叶反变换（IFFT ）算法合并在同一个程序中。

2．利用FFT 进行频谱分析若信号本身是有限长的序列，计算序列的频谱就是直接对序列进行FFT 运算求得)(k X ，)(k X 就代表了序列在[]π2,0之间的频谱值。

幅度谱 )()()(22k X k X k X I R +=相位谱 )()(arctan )(k X k X k R I =ϕ 若信号是模拟信号，用FFT 进行谱分析时，首先必须对信号进行采样，使之变成离散信号，然后就可按照前面的方法用FFT 来对连续信号进行谱分析。

按采样定理，采样频率s f 应大于2倍信号的最高频率，为了满足采样定理，一般在采样之前要设置一个抗混叠低通滤波器。

用FFT 对模拟信号进行谱分析的方框图如下所示。

3.在运用DFT 进行频谱分析的过程中可能产生三种误差：(1)混叠序列的频谱是被采样信号频谱的周期延拓，当采样速率不满足Nyquist 定理时，就会发生频谱混叠，使得采样后的信号序列频谱不能真实的反映原信号的频谱。

避免混叠现象的唯一方法是保证采样速率足够高，使频谱混叠现象不致出现，即在确定采样频率之前，必须对频谱的性质有所了解。

在一般情况下，为了保证不出现频谱混叠，在采样前，先进行抗混叠滤波。

(2)泄漏实际中我们往往用截短的序列来近似很长的甚至是无限长的序列，这样可以使用较短的DFT 来对信号进行频谱分析，这种截短等价于给原信号序列乘以一个矩形窗函数，也相当于在频域将信号的频谱和矩形窗函数的频谱卷积，所得的频谱是原序列频谱的扩展。

抗混叠低通滤波器 采样T=1/f s N 点FFT泄漏不能与混叠完全分开，因为泄漏导致频谱的扩展，从而造成混叠。

title('(6b) 32点|DFT[x_6(nT)]|');xlabel('f(Hz)');ylabel('幅度');
axis([-N*F/2-1,N*F/2-1,0,1.2*max(abs(X6k32))])
N=64;n=0:N-1;%FFT的变换区间N=16
x6nT=cos(8*pi*n*T)+cos(16*pi*n*T)+cos(20*pi*n*T);%对x6(t)64点采样
x4n=cos(pi*n/4);
x5n=cos(pi*n/4)+cos(pi*n/8);
X4k16=fft(x4n);%计算x4n的16点DFT
X5k16=fft(x5n);%计算x5n的16点DFT
figure(3)
subplot(2,2,1);mstem(X4k8);%绘制8点DFT的幅频特性图
title('(6a) 64点|DFT[x_6(nT)]|');xlabel('f(Hz)');ylabel('幅度');
axis([-N*F/2-1,N*F/2-1,0,1.2*max(abs(X6k64))])
、思考题
（1）对于周期序列，如果周期不知道，如何用FFT进行谱分析？
周期信号的周期预先不知道时,可先截取M点进行DFT,再将截取长度扩大1倍截取,比较结果,如果二者的差别满足分析误差要求,则可以近似表示该信号的频谱,如果不满足误差要求就继续将截取长度加倍,重复比较,直到结果满足要求
subplot(2,2,2);mstem(X2k16);%绘制16点DFT的幅频特性图
title('(2b)16点DFT[x_2(n)]');xlabel('ω/π');ylabel('幅度');

实验三用FFT对信号作频谱分析_实验报告一、实验目的1.学习使用FFT（快速傅里叶变换）对信号进行频谱分析；2.掌握频谱分析的基本原理和方法；3.熟悉使用MATLAB进行频谱分析的操作。

二、实验原理FFT是一种基于傅里叶变换的算法，可以将时域信号转换为频域信号，并将信号的频谱特征展示出来。

在频谱分析中，我们通过分析信号的频谱可以获得信号的频率、幅值等信息，从而对信号的性质和特征进行研究。

对于一个连续信号，我们可以通过采样的方式将其转换为离散信号，再利用FFT算法对离散信号进行频谱分析。

FFT算法可以将信号从时域转换到频域，得到离散的频谱，其中包含了信号的频率分量以及对应的幅值。

MATLAB中提供了fft函数，可以方便地对信号进行FFT分析。

通过对信号进行FFT操作，可以得到信号的频谱图，并从中提取出感兴趣的频率信息。

三、实验步骤1.准备工作：（2）建立新的MATLAB脚本文件。

2.生成信号：在脚本中，我们可以通过定义一个信号的频率、幅值和时间长度来生成一个信号的波形。

例如，我们可以生成一个频率为1000Hz，幅值为1的正弦波信号，并设置信号的时间长度为1秒。

3.对信号进行FFT分析：调用MATLAB中的fft函数，对信号进行FFT分析。

通过设置采样频率和FFT长度，可以得到信号的频谱。

其中，采样频率是指在单位时间内连续采样的次数，FFT长度是指离散信号的样本点数。

4.绘制频谱图：调用MATLAB中的plot函数，并设置x轴为频率，y轴为幅值，可以绘制出信号的频谱图。

频谱图上横坐标表示信号的频率，纵坐标表示信号的幅值，通过观察可以得到信号的频率分布情况。

四、实验结果在实验过程中，我们生成了一个频率为1000Hz，幅值为1的正弦波信号，并对其进行FFT分析。

通过绘制频谱图，我们发现信号在1000Hz处有最大幅值，说明信号主要由这一频率成分组成。

五、实验总结本实验通过使用FFT对信号进行频谱分析，我们可以方便地从信号的波形中提取出频率分量的信息，并绘制出频谱图进行观察。

FFT频谱分析及应用FFT（快速离散傅里叶变换）是一种广泛应用于信号处理、频谱分析和图像处理等领域的算法。

它通过将时域信号转换为频域信号，可以帮助我们深入了解信号的频谱特性，从而揭示信号的隐藏信息和非线性特性。

本文将介绍FFT的基本原理、算法流程以及在信号处理和频谱分析中的应用。

FFT的基本原理是基于离散的傅里叶变换（DFT），它将信号分解成一组基本的正弦和余弦函数。

通过计算这些正弦和余弦函数的幅度和相位，我们可以得到信号的频谱信息。

传统的DFT算法复杂度较高，当信号长度较长时，计算量将非常大。

而FFT则通过巧妙地利用对称性和旋转因子的特点，将计算复杂度从O(n^2)降低到O(nlogn)，极大地加快了计算速度。

FFT的算法流程如下：1.输入信号：将时域信号划分为N个离散的采样点。

2.权重系数计算：根据离散傅里叶变换的定义，计算旋转因子W。

3.数据重排：将N个采样点重新排列，使得原始信号的频谱在频域中呈现出对称性。

4.蝶形运算：将数据分为两组，每组进行虚实部的计算和频率的变化。

5.递归计算：反复迭代以上步骤，直到分解到最小单位为止。

6.输出频域信号：得到离散傅里叶变换后的频域信号，即频谱。

FFT在信号处理和频谱分析中有着广泛的应用。

以下是几个典型的应用场景：1.数字音频处理：FFT可以将音频信号转换为频域信号，我们可以通过分析频谱信息来判断音频特征，比如音调、频率和音乐乐器等。

此外，我们还可以通过去噪、均衡和音频压缩等方法对音频信号进行处理和优化。

2.语音信号处理：FFT可以用来分析和提取语音信号的共振特征，如说话人的声音、语速和语调等。

在语音识别、语音合成和语音压缩等应用中，FFT是重要的工具之一3.图像处理：FFT在图像处理中有着广泛应用。

通过将二维图像转换为频域信号，我们可以分析图像的频谱特性，比如边缘、纹理和梯度等。

而在图像压缩、图像增强和图像恢复等领域，FFT也发挥着重要的作用。

4.信号滤波：通过对信号的频谱进行分析，我们可以提取出信号的主要成分和噪声成分。

数字信处理实验三用F F T对信作频谱分析实验报告Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】实验三：用FFT对信号作频谱分析实验报告一、实验目的与要求学习用FFT对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及其原因，以便正确应用FFT。

二、实验原理用FFT对信号作频分析是学习数字信号处理的重要内容，经常需要进行分析的信号是模拟信号的时域离散信号。

对信号进行谱分析的重要问题是频谱分辨率D和分析误差。

频谱分辨率直接和FFT的变换区间N有关，因为FFT能够实现的频率分辨率是2π/N，因此要求2π/N小于等于D。

可以根据此式选择FFT的变换区间N。

误差主要来自于用FFT作频谱分析时，得到的是离散谱，而信号（周期信号除外）是连续谱，只有当N较大时，离散谱的包络才能逼近连续谱，因此N要适当选择大一些。

三、实验步骤及内容（含结果分析）1）对以下序列进行FFT分析：选择FFT的变换区间N为8和16两种情况进行频谱分析，分别打印出幅频特性曲线，并进行讨论、分析与比较。

程序：(1)选择FFT的变换区间N为8和16两种情况进行频谱分析，分别打印出幅频特性曲线，并进行讨论、分析与比较。

x1n=[ones(1,4)];%产生R4(n)序列向量X1k8=fft(x1n,8);%计算x1n的8点DFTX1k16=fft(x1n,16);%计算x1n的16点DFT%以下绘制幅频特性曲线N=8;f=2/N*(0:N-1);figure(1);subplot(1,2,1);stem(f,abs(X1k8),'.');%绘制8点DFT的幅频特性图title('(1a)8点DFT[x_1(n)]');xlabel('ω/π');ylabel('幅度');N=16;f=2/N*(0:N-1);subplot(1,2,2);stem(f,abs(X1k16),'.');%绘制8点DFT的幅频特性图title('(1a)16点DFT[x_1(n)]');xlabel('ω/π');ylabel('幅度');%x2n和x3nM=8;xa=1:(M/2);xb=(M/2):-1:1;x2n=[xa,xb];%产生长度为8的三角波序列x2(n)x3n=[xb,xa];X2k8=fft(x2n,8);X2k16=fft(x2n,16);X3k8=fft(x3n,8);X3k16=fft(x3n,16);figure(2);N=8;f=2/N*(0:N-1);subplot(2,2,1);stem(f,abs(X2k8),'.');%绘制8点DFT的幅频特性图title('(2a)8点DFT[x_2(n)]');xlabel('ω/π');ylabel('幅度');subplot(2,2,3);stem(f,abs(X3k8),'.');%绘制8点DFT的幅频特性图title('(3a)8点DFT[x_3(n)]');xlabel('ω/π');ylabel('幅度');N=16;f=2/N*(0:N-1);subplot(2,2,2);stem(f,abs(X2k16),'.');%绘制8点DFT的幅频特性图title('(2a)16点DFT[x_2(n)]');xlabel('ω/π');ylabel('幅度');subplot(2,2,4);stem(f,abs(X3k16),'.');%绘制8点DFT的幅频特性图title('(3a)16点DFT[x_3(n)]');xlabel('ω/π');ylabel('幅度');【实验结果】(2)对以下周期序列进行谱分析：x4(n)=cos[(π/4)*n]x5(n)=cos[(π/4)*n]+cos[(π/8)*n]选择FFT的变换区间N为8和16两种情况进行频谱分析，分别打印出幅频特性曲线，并进行讨论、分析与比较。

数字信号处理 实验报告FFT 的谱分解一、实验目的：1、在理论学习的基础上，通过本实验，加深对FFT 的理解，熟悉MATLAB 中的有关函数。

2、熟悉应用FFT 对典型信号进行频谱分析的方法。

熟悉FFT 算法原理和FFT 子程序的应用。

3、学习用FFT 对连续信号和时域离散信号进行谱分析的方法。

了解应用FFT 进行信号频谱分析过程中可能出现的问题，以便在实际中正确应用FFT 。

二、实验原理：1．快速傅立叶变换(FFT)算法长度为N 的序列)(n x 的离散傅立叶变换)(k X 为：∑-=-==101,....,0,)()(N n nkN N k W n x k XN 点的DFT 可以分解为两个N/2点的DFT ，每个N/2点的DFT 又可以分解为两个N/4点的DFT 。

依此类推，当N 为2的整数次幂时(M N 2=)，由于每分解一次降低一阶幂次，所以通过M 次的分解，最后全部成为一系列2点DFT 运算。

以上就是按时间抽取的快速傅立叶变换(FFT)算法。

当需要进行变换的序列的长度不是2的整数次方的时候，为了使用以2为基的FFT ，可以用末尾补零的方法，使其长度延长至2的整数次方。

序列)(k X 的离散傅立叶反变换为x n NX k Wn N Nnk k N ()(),,....,==--=-∑10101离散傅立叶反变换与正变换的区别在于N W 变为1-N W ，并多了一个N 1的运算。

因为N W 和1-N W 对于推导按时间抽取的快速傅立叶变换算法并无实质性区别，因此可将FFT 和快速傅立叶反变换（IFFT ）算法合并在同一个程序中。

2．利用FFT 进行频谱分析若信号本身是有限长的序列，计算序列的频谱就是直接对序列进行FFT 运算求得)(k X ，)(k X 就代表了序列在[]π2,0之间的频谱值。

幅度谱 )()()(22k X k X k X I R +=相位谱 )()(arctan)(k X k X k R I =ϕ 若信号是模拟信号，用FFT 进行谱分析时，首先必须对信号进行采样，使之变成离散信号，然后就可按照前面的方法用FFT 来对连续信号进行谱分析。

（2）固定 q=8，改变 p，使 p 分别等于 8,13,14，观察参数 p 变化对 信号序列时域及幅频特性的影响。注意 p 等于多少时，会发生明显的 泄露现象，绘制相应的时域序列和幅频特性曲线。
>>n=0:15; p=8;q=8;x=exp(-1*(n-p).^2/q);%利用 fft 函数实现傅里叶变换 close all; subplot(3,2,1);stem(x);title('信号图形(p=8,q=8)'); subplot(3,2,2);stem(abs(fft(n)));title('信号的频谱(p=8,q=8)');
P=14 时会发生明显的泄漏现象
2、观察衰减正弦序列的时域和幅频特性
（1）令 a=0.1，并且 f=0.0625，检查谱峰出现的位置是否正确，注意 谱峰的形状，绘制幅频特性曲线。
>>n=015; a=0.1;f=0.0625;x=exp(-an).sin(2pifn); close all; subplot(2,1,1);stem(n,x);title('信号图形');
kn X (k ) DFT[ x(n)] WN n 0 N 1
（2—7）
其中 WNkn = e
j
2 N
，它的反变换定义为：
1 N 1 X (k )WNkn N k 0
x(n) IDFT[ X (k )]
（2—8）
根据以上两式，令 Z= Z= WNk X（z）
N 1 n 0
end fori=5:8; x(i)=i-4; end subplot(2,2,3);stem(x);title('xd[n]信号图形'); subplot(2,2,4);stem(abs(fft(x,16)));title('xd[n]信号的频谱'); >>

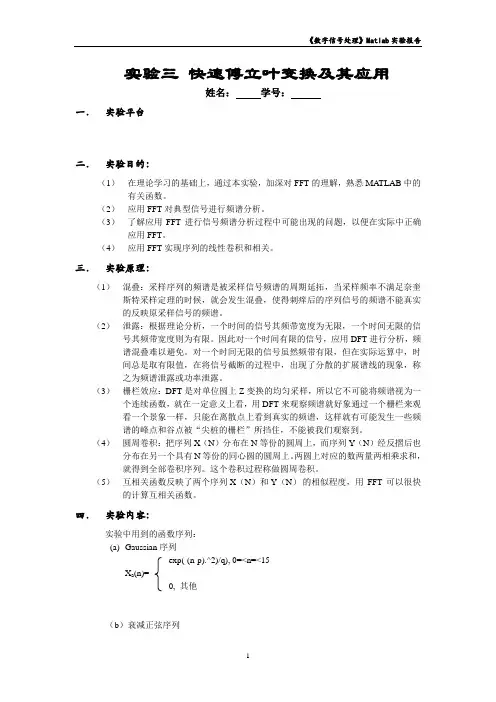

实验三快速傅立叶变换及其应用姓名：学号：一．实验平台二．实验目的：（1）在理论学习的基础上，通过本实验，加深对FFT的理解，熟悉MATLAB中的有关函数。

（2）应用FFT对典型信号进行频谱分析。

（3）了解应用FFT进行信号频谱分析过程中可能出现的问题，以便在实际中正确应用FFT。

（4）应用FFT实现序列的线性卷积和相关。

三．实验原理：（1）混叠：采样序列的频谱是被采样信号频谱的周期延拓，当采样频率不满足奈奎斯特采样定理的时候，就会发生混叠，使得刺痒后的序列信号的频谱不能真实的反映原采样信号的频谱。

（2）泄露：根据理论分析，一个时间的信号其频带宽度为无限，一个时间无限的信号其频带宽度则为有限。

因此对一个时间有限的信号，应用DFT进行分析，频谱混叠难以避免。

对一个时间无限的信号虽然频带有限，但在实际运算中，时间总是取有限值，在将信号截断的过程中，出现了分散的扩展谱线的现象，称之为频谱泄露或功率泄露。

（3）栅栏效应：DFT是对单位圆上Z变换的均匀采样，所以它不可能将频谱视为一个连续函数，就在一定意义上看，用DFT来观察频谱就好象通过一个栅栏来观看一个景象一样，只能在离散点上看到真实的频谱，这样就有可能发生一些频谱的峰点和谷点被“尖桩的栅栏”所挡住，不能被我们观察到。

（4）圆周卷积：把序列X（N）分布在N等份的圆周上，而序列Y（N）经反摺后也分布在另一个具有N等份的同心圆的圆周上。

两圆上对应的数两量两相乘求和，就得到全部卷积序列。

这个卷积过程称做圆周卷积。

（5）互相关函数反映了两个序列X（N）和Y（N）的相似程度，用FFT可以很快的计算互相关函数。

四．实验内容：实验中用到的函数序列：(a)Gaussian序列exp(-(n-p).^2)/q), 0=<n=<15X a(n)=0, 其他（b）衰减正弦序列exp(-an)*sin(2pi*fn),0=<n=<15X(b)=0, 其他(c)三角波序列n, 0=<n=<3X b(n)= 8-n, 4=<n=<70, 其他(d)反三角波序列4-n, 0=<n=<3X c(n)= n-4, 4=<n=<70, 其他五．上机实验内容：1．观察高斯序列的时域和幅频特性，固定信号xa(n)中参数p=8，改变q的值，使q分别等于2，4，8，观察他们的时域和幅频特性，了解当q取不同值时，对信号序列的时域和幅频特性影响；改变p，使p分别等于8，13，14，观察参数p变化对信号序列的时域和幅频特性影响，注意p等于多少时，会发生明显的泄漏现象，混叠是否也随之出现？记录实验中观察到的现象，绘出相应的时域序列和幅频特性曲线。

一、实验目的1. 理解频谱分析的基本原理和方法；2. 掌握FFT（快速傅里叶变换）在频谱分析中的应用；3. 分析不同信号在时域和频域的特性；4. 学习利用MATLAB进行频谱分析。

二、实验原理频谱分析是信号处理中的重要手段，通过对信号的频谱进行分析，可以了解信号的频率成分、能量分布等信息。

傅里叶变换是频谱分析的核心，它可以将信号从时域转换为频域，揭示信号的频率特性。

FFT是一种高效的傅里叶变换算法，它可以将N点的DFT计算复杂度从O(N^2)降低到O(NlogN)，在信号处理领域得到广泛应用。

三、实验内容1. 实验一：时域信号与频域信号的关系（1）利用MATLAB生成一个简单的正弦波信号，观察其时域波形和频谱；（2）改变正弦波的频率和幅度，观察时域波形和频谱的变化；（3）分析正弦波信号的频率成分和能量分布。

2. 实验二：利用FFT进行频谱分析（1）利用MATLAB生成一个含有多个频率成分的复合信号；（2）对复合信号进行FFT变换，观察其频谱；（3）分析复合信号的频率成分和能量分布；（4）对比不同FFT点数对频谱分析结果的影响。

3. 实验三：窗函数对频谱分析的影响（1）利用MATLAB生成一个矩形窗和汉宁窗，观察它们的时域波形；（2）对信号进行矩形窗和汉宁窗处理，分别进行FFT变换；（3）比较两种窗函数对频谱分析结果的影响。

四、实验结果与分析1. 实验一结果与分析实验结果显示，正弦波信号的时域波形为周期性的正弦波形，其频谱为离散的频率成分，频率为正弦波的频率。

改变正弦波的频率和幅度，时域波形和频谱相应地发生变化。

2. 实验二结果与分析实验结果显示，复合信号的频谱为多个频率成分的叠加，通过FFT变换可以清晰地观察到各个频率成分。

对比不同FFT点数对频谱分析结果的影响，FFT点数越多，频谱分辨率越高，但计算复杂度也随之增加。

3. 实验三结果与分析实验结果显示，矩形窗和汉宁窗的时域波形具有不同的形状，对信号进行窗函数处理可以降低边缘效应，提高频谱分析精度。

实验三用FFT对信号作频谱分析_实验报告一、实验目的1.理解离散傅里叶变换（FFT）的原理和应用；2.学会使用FFT对信号进行频谱分析；3.掌握频谱分析的基本方法和实验操作。

二、实验原理离散傅里叶变换（FFT）是一种用来将时域信号转换为频域信号的数学工具。

其基本原理是将连续时间信号进行离散化，然后通过对离散信号进行傅里叶变换得到离散频域信号。

傅里叶变换（Fourier Transform）是一种将时域信号转换为频域信号的方法。

在信号处理中，经常需要对信号的频谱进行分析，以获取信号的频率分量信息。

傅里叶变换提供了一种数学方法，可以将时域信号转换为频域信号，实现频谱分析。

在频谱分析中，我们常常使用快速傅里叶变换（Fast Fourier Transform，FFT）算法进行离散信号的频谱计算。

FFT算法可以高效地计算出离散信号的频谱，由于计算复杂度低，广泛应用于信号处理和频谱分析的领域。

频谱分析的流程一般如下：1.采集或生成待分析的信号；2.对信号进行采样；3.对采样得到的信号进行窗函数处理，以改善频谱的分辨率和抑制信号泄漏；4.使用FFT算法对窗函数处理得到的信号进行傅里叶变换；5.对傅里叶变换得到的频谱进行幅度谱和相位谱分析；6.对频谱进行解释和分析。

三、实验内容实验所需材料和软件及设备：1.信号发生器或任意波形发生器；2.数字示波器；3.计算机。

实验步骤：1.连接信号发生器（或任意波形发生器）和示波器，通过信号发生器发送一个稳定的正弦波信号；2.调节信号频率、幅度和偏置，得到不同的信号；3.使用数字示波器对信号进行采样，得到离散时间信号；4.对采样得到的信号进行窗函数处理；5.对窗函数处理得到的信号进行FFT计算，得到频谱；6.使用软件将频谱进行幅度谱和相位谱的分析和显示。

四、实验结果与分析1.信号频谱分析结果如下图所示：（插入实验结果图）从频谱图中可以看出，信号主要集中在一些频率上，其他频率基本没有，表明信号主要由该频率成分组成。

(3)对模拟周期信号进行谱分析
选择 采样频率 ，变换区间N=16,32,64 三种情况进行谱分析。分别打印其幅频特性，并进行分析和讨论。
4(思考题
(1)对于周期序列，如果周期不知道，如何用FFT进行谱分析, (2)如何选择FFT的变换区间,(包括非周期信号和周期信号) (3)当N=8时， 和 的幅频特性会相同吗,为什么,N=16 呢, 5(实验报告要求
%实验内容(1)===================================================
(1)完成各个实验任务和要求。附上程序清单和有关曲线。
(2)简要回答思考题。
=====================================================================
========Байду номын сангаас==
%第10章实验3程序exp3.m
% 用FFT对信号作频谱分析
clear all;close all
对模拟信号进行谱分析时，首先要按照采样定理将其变成时域离散信号。如果是模拟周期信号，也应该选取整数倍周期的长度，经过采样后形成周期序列，按照周期序列的谱分析进行。
3(实验步骤及内容
(1)对以下序列进行谱分析。
选择FFT的变换区间N为8和16 两种情况进行频谱分析。分别打印其幅频特性曲线。 并进行对比、分析和讨论。
(2)对以下周期序列进行谱分析。
选择FFT的变换区间N为8和16 两种情况分别对以上序列进行频谱分析。分别打印其幅频特性曲线。并进行对比、分析和讨论。
