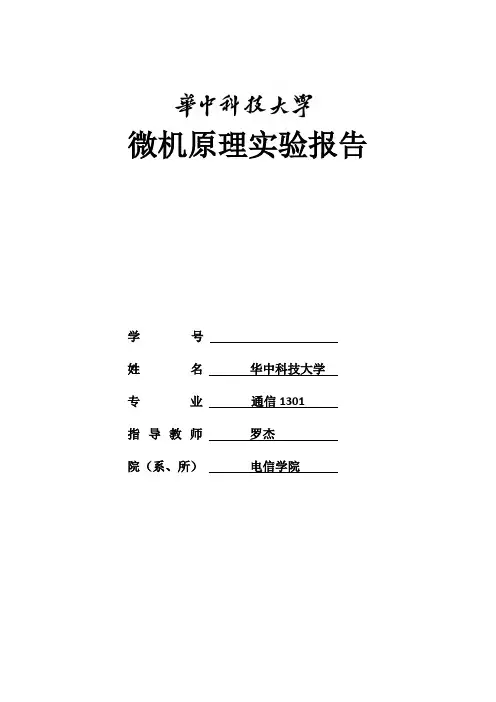

微机原理实验报告
学号
姓名
专业通信1301
指导教师罗杰
院（系、所）电信学院
并行I/O接口实验
一、实验目的
1、掌握GPIO IP核的工作原理和使用方法。
2、掌握IO接口程序控制方法
1)查询方式
2)中断方式
3)延时方式
3、掌握中断控制方式的IO接口设计原理
4、掌握中断程序设计方法
二、实验任务
使用查询、中断两个方式做独立式开关输入，将开关状态显示到console。三、硬件电路框图
四、硬件平台建立
1 创建XPS工程
创建basesystem文件夹，建立最小系统。启动XPS，打开system.xmp工程文件。
2 添加和配置GPIO IP核
在XPS主界面左边窗口选择IP Cataiong标签，点击General Purpose I/O展开。
添加AXI Genaral Purpose I/O。配置开关与led灯分别有16个，将其分别设置为16
在ucf文件中添加相应代码
3、添加和配置中断控制器IP核
在XPS主界面左边窗口选择Clock, Reset and Interrupt标签，点击AXI Interrupt
Controller展开。
将INTERRUPT引脚选择axi_intc.c_INTERRUPT。
设置中断输入
4、产生外部GPIO链接
SW为开关输入，从GPIO_IO接口接入，LED灯输出，从GPIO2_IO接口接入展开External Ports项可看到SW与LED的外部接口
五、软件平台建立
