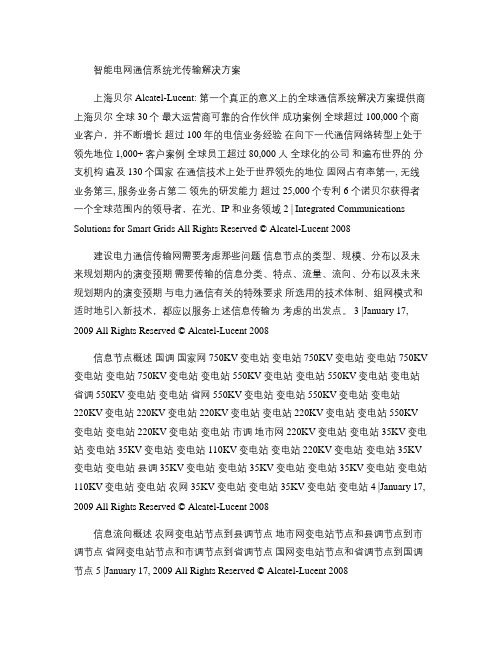

智能电网通信系统光传输解决方案上海贝尔Alcatel-Lucent: 第一个真正的意义上的全球通信系统解决方案提供商上海贝尔全球 30个最大运营商可靠的合作伙伴成功案例全球超过 100,000个商业客户，并不断增长超过 100年的电信业务经验在向下一代通信网络转型上处于领先地位 1,000+ 客户案例全球员工超过80,000 人全球化的公司和遍布世界的分支机构遍及130个国家在通信技术上处于世界领先的地位固网占有率第一, 无线业务第三, 服务业务占第二领先的研发能力超过25,000个专利 6 个诺贝尔获得者一个全球范围内的领导者，在光、IP和业务领域 2 | Integrated Communications Solutions for Smart Grids All Rights Reserved © Alcatel-Lucent 2008建设电力通信传输网需要考虑那些问题信息节点的类型、规模、分布以及未来规划期内的演变预期需要传输的信息分类、特点、流量、流向、分布以及未来规划期内的演变预期与电力通信有关的特殊要求所选用的技术体制、组网模式和适时地引入新技术，都应以服务上述信息传输为考虑的出发点。
3 |January 17, 2009 All Rights Reserved © Alcatel-Lucent 2008信息节点概述国调国家网 750KV变电站变电站 750KV变电站变电站 750KV 变电站变电站 750KV变电站变电站 550KV变电站变电站 550KV变电站变电站省调 550KV变电站变电站省网 550KV变电站变电站 550KV变电站变电站220KV变电站 220KV变电站 220KV变电站变电站 220KV变电站变电站 550KV 变电站变电站 220KV变电站变电站市调地市网 220KV变电站变电站 35KV变电站变电站 35KV变电站变电站 110KV变电站变电站 220KV变电站变电站 35KV 变电站变电站县调 35KV变电站变电站 35KV变电站变电站 35KV变电站变电站110KV变电站变电站农网 35KV变电站变电站 35KV变电站变电站 4 |January 17, 2009 All Rights Reserved © Alcatel-Lucent 2008信息流向概述农网变电站节点到县调节点地市网变电站节点和县调节点到市调节点省网变电站节点和市调节点到省调节点国网变电站节点和省调节点到国调节点 5 |January 17, 2009 All Rights Reserved © Alcatel-Lucent 2008目前信息承载网概述物理拓扑以环型为主国网以10G为主省网以 2.5 G和10G为主市网以622M和2.5G为主农网以155M和622M为主 6 |January 17, 2009 All Rights Reserved © Alcatel-Lucent 2008电力信息网特别关注网络的安全性和防攻击能力网络的可用性和可靠性网络偏离正常工作状态时的预警功能与信息点相关的超长距离无中继的信息传输能力…… 7 |January 17, 2009 All Rights Reserved © Alcatel-Lucent 2008信息IP化成为趋势信息化成为趋势以太网接口成为主流：通用性好、使用方便、升级容易、价格优势明显带宽增长趋势明显考虑电力通信的特殊要求，安全性和业务可隔离性以及防外部攻击需重点关注理想的传输技术应能适应分组业务带宽动态性、保持面向连接的确定性和电信级的QoS 理想的传输节点应能融合电路和分组交换能力、灵活的颗粒适应能力纯电路交换 SDH OTH 两者可以并存PKT TDM TDM TDM Universal Switch 电路交换和分组交换共存分组交换容量Universal Switch 纯分组交换 TMPLS / MPLS-TP PKT PKT TDM PKT PKT TDM TDM PKT TDM TDM TDM 分组交换容量 Universal Switch PKT PKT PKT PKT PKT PKT PKT PKT 刚性 100% 电路 8 |January 17, 2009 All Rights Reserved © Alcatel-Lucent 2008 柔性 100% 分组IP化带来的可扩展性挑战化带来的可扩展性挑战大颗粒交换和传输在核心和骨干网上趋势明显长距离大容量传输需要更强的容错纠错能力 9 |January 17, 2009 All Rights Reserved © Alcatel-Lucent 2008量子矩阵是适应业务IP化的传输节点的关键技术量子矩阵是适应业务化的传输节点的关键技术高集成、低功耗、全业务 SDH MSTP PTN OTH 装备量子矩阵的适应业务IP的传输节点 10 |January 17, 2009 All Rights Reserved © Alcatel-Lucent 2008同步与时间戳传输 GPS/北斗/GLONASS 同步信息时间信息 1588v2时钟源BITS 1ppps+ToD 时间戳同步E1 时间戳时间戳时间戳时间戳时间戳时间戳时间戳时间戳需要时间戳的设备分组传送网智能电网中的设备可能需要精确的授时，以保证电网的正常和安全工作。
Alcatel-LucentOmniSwitch 2220WebSmart Gigabit Ethernet LAN SwitchesThe Alcatel-Lucent OmniSwitch® 2220 Gigabit WebSmart family of switches provides a simple, secure, and smart business network at affordable prices.The OmniSwitch 2220 allows you to achieve a reliable business class networkperformance including security without paying for advanced network management features. These switches are a lower-priced alternative to managed switches for wired connectivity while maintaining performance, quality of service (QoS) and scalability using a simplified web management interface.The OmniSwitch 2220 family is embedded with the latest technology innovations, and offers maximum investment protection.Deployments benefiting from the OmniSwitch 2220 family are:• High speed desktop connectivity • Secure wireless connectivity• Unified communication connectivity (IP telephony, video and converged solutions)OS2220-8/-P8Features• 8-, 24- and 48-port, Power over Ethernet (PoE) and non-PoE models with fixed small form factor pluggable (SFP) 1G uplink interfaces• Optimized for energy efficiency• Simplified web-based management• Easy ACLsManagement• Web-based GUI (HTTP)• SNMP v1/v2/V3• RMON• Cable test diagnosticsSecurity• 802.1X RADIUS• MAC filtering/port security• Guest VLAN• Broadcast storm recoveryConvergence• Enhanced voice over IP (VoIP) VLAN• Auto-Vo IP• IEEE 802.3af/.at PoE for IP phones, WLAN access points and video camerasBenefitsSimple and easy configuration and managementThe OmniSwitch 2220s are designed to be easy to deploy and used by small businesses or partners. Performance and reliability OmniSwitch 2220 switches have been tested to deliver the high availability and performance you would expect from an Alcatel-Lucent Enterprise switch.Network securityOmniSwitch 2220 switches provide enhanced security and network management features such as 802.1x.IP telephony supportOmniSwitch 2220 switches include QoS features to prioritize delay-sensitive services such as voice and video while simplifying unified communications deployments.OmniSwitch 2220 8-, 24- and 48-port modelsTable 1. Available OmniSwitch 2220 models8/24/48 port modelsOS12220-882Internal AC N/AOS2220-24244Internal AC N/AOS2220-48484Internal AC N/AOS2220-P882Internal AC N/AOS2220-P24244Internal AC N/AOS2220-P48484Internal AC N/ADetailed product featuresSimplified management Configuration management interfaces• Web based GUI (HTTP)• Friendly port naming• Web management applet Monitoring and troubleshooting• Broadcast storm recovery• Event and error logging Facility • Port-based mirroring fortroubleshooting • Ping utility• SNMP v1/v2/V3 and associatedMIBs• RMON groups 1,2,3,9• Cable test diagnosticsAdvanced securityAccess control• RADIUS Client• 802.1X RADIUS usage guidelines• Guest VLANQoS• Co S WRR/WRED• Mapping of CoS to queue• Auto Vo IPLayer-2 and MulticastLayer-2 switching• Up to 16k MACs• Up to 64 VLANs• Latency: < 4 μs• Max Frame: 9216 bytes (jumbo)Multicast• IGMPv1/v2/v3 snooping tooptimize multicast trafficTechnical specifications8/24/48 port modelsRJ-4510/100/1000ports88242448481G SFP uplinkports222222RJ45/SFPcombo ports000022PoE ports08024048 802.3af/at ports 08024048 Switchingcapacity20 Gb/s20 Gb/s56 Gb/s56 Gb/s104 Gb/s104 Gb/sWidth33.0 cm(13.00 in)33.0 cm(13.00 in)44.0 cm(17.32 in)44.0 cm(17.32 in)44.0 cm(17.32 in)44.0 cm(17.32 in)Height 4.4 cm(1.73 in)4.4 cm(1.73 in)4.4 cm(1.73 in)4.4 cm(1.73 in)4.4 cm(1.73 in)4.4 cm(1.73 in)Depth17.5 cm( 6.9 in)17.5 cm( 6.9 in)25.7 cm(10.12 in)25.7 cm(10.12 in)34.5 cm(13.58)34.5 cm(13.58)Operating temperature 0° C to +50° C32° F to +122° F0° C to +50° C32° F to +122° F0° C to +50° C32° F to +122° F0° C to +50° C32° F to +122° F0° C to +50° C32° F to +122° F0° C to +50° C32° F to +122° FStorage temperature -20° C to +70° C-4° F to +158° F-20° C to +70° C-4° F to +158° F-20° C to +70° C-4° F to +158° F-20° C to +70° C-4° F to +158° F-20° C to +70° C-4° F to +158° F-20° C to +70° C-4° F to +158° FHumidity(operating andstorage)5% - 95%5% - 95%5% - 95%5% - 95%5% - 95%5% - 95%Fan (variablespeed)*Fan-less Fan-less Fan-less 2 fans 3 fans 3 fans Acoustic (dB)0 db (A)<0db (A)<40db (A)<40db (A)<40db (A)<40db (A) MTBF (hours)1,209,148 1,104,816987,125656,251487,878425,531 PoE powerbudget (watts)N/A75N/A192N/A390* 48 port models are future development Alcatel-Lucent and the Alcatel-Lucent Enterprise logo are trademarks of Alcatel-Lucent. To view other trademarks used by affiliated companies of ALE Holding, visit: /en/legal/trademarks-copyright . All other trademarks are the property of their respective owners. The IndicatorsSystem LEDs• Po wer LED • Reset butto nPer-port LEDs• 10/100/1000: PoE, link/activity • SFP: Link/activityCompliance and certificationsCommercial• EMI/EMC • CE, UL, cUL, CB• IEC 60825-1 Laser, IEC 60825-2 Laser • CDRH LaserSupported standardsIEEE standards• IEEE 802.1AB — LLDP • IEEE 802.1D — Spanning Tree • IEEE 802.1p — Ethernet Prioritywith User Mapping • IEEE 802.1Q — Virtual LANs w/ Port-based VLANs • IEEE 802.1S — Multiple Spanning Tree • IEEE 802.1W — Rapid Spanning Tree • IEEE 802.1X — Port Based Authentication • IEEE 802.3ac — VLAN Tagging • IEEE 802.3ad — Link Aggregation (w/LACP) • IEEE 802.3x — Flow ControlIETF RFCs• RFC 1534 — Interop. between BootP and DHCP • RFC 2030 — Simple Network Time Protocol (SNTP) V4 • RFC 2131 — DHCP Client • RFC 2865 — RADIUS Client • RFC 3580 — 802.1X RADIUS Usage Guidelines • RFC 951 — BootPOrdering informationOS2220-8Gigabit Ethernet WebSmart chassis in a 1U form factor with 8 x 10/100/1000 Base-T ports, 2 fixed SFP (1G)ports with internal power supply.OS2220-P8Gigabit Ethernet WebSmart chassis in a 1U form factor with 8 x 10/100/1000 PoE Base-T ports, 2 fixed SFP (1G) ports with internal power supply (75 W power budget).OS2220-24Gigabit Ethernet WebSmart chassis in a 1U form factor with 24 x 10/100/1000 Base-T ports, 2 fixed SFP (1G) with internal power supply.OS2220-P24Gigabit Ethernet WebSmart chassis in a 1U form factor with 24 x 10/100/1000 PoE Base-T ports, 2 fixed SFP (1G) with internal power supply (192 W PoE budget).OS2220-48*Gigabit Ethernet WebSmart chassis in a 1U form factor with 48 x 10/100/1000 Base-T ports, 2 RJ45/SFP combo and 2 fixed SFP ports (1G) with internal power supply.OS2220-P48*Gigabit Ethernet WebSmart chassis in a 1U form factor with 48 x 10/100/1000 PoE Base-T ports, 2 RJ45/SFP combo and 2 fixed SFP ports (1G) with internal power supply (390 W PoE budget).* 48 port models are future developmentAll models above include an AC power supply with a country-specific power cord, user manuals access card and hardware for mounting in a 19” rack for 24 and 48 port models.。
阿尔卡特朗讯OXE架构及优势1. 硬件结构OmniPCX Enterprise的基本结构称为ACT（Alcatel-Lucent Crystal Technology），阿尔卡特朗讯水晶体结构技术。
所有电路板以全连通方式相互连接，并由CPU控制。
每一链路都可设置为专门的使用类型，其传输技术、信号编码及传输速度均可不同，每一链路能支持155Mbit/s 速率(实测已达622Mbit/s)。
ACT实现了模块内的全分散处理：分组交换、电路交换、供电、音频检测等均分散至每块板，同步时钟集中在CPU板并广播至各板。
ACT结构有28个通用槽位，每一槽位的电路板通过27条链路连接至其它各个槽位。
在通信发送过程中，每一接口板同时向所有链路发送信息。
接收时，每一板接收所有来自其它27条链路的信息，并对此分别处理。
ACT结构示意图硬件平台采用通用元器件制造，处理芯片为Intel Pentium，256M内存，20G硬盘……平台本身支持Ethernet 10/100baseT端口，和路由器以TCP/IP通信协议自然集成，基于CSTA 规范的CTI应用，能承担非常高的吞吐量。
无论在哪个OmniPCX Enterprise模块中，所有的CPU板和用户板都是通用的。
在正常情况下，所有的OmniPCX Enterprise操作由一个CPU 处理，当这个CPU出现故障时，另一个备份CPU将继续提供服务。
备份CPU 通常在提供紧急服务或者需要提供24小时不间断服务的客服中心中有应用的需求，这样在遇到故障时仍然可以提供连续的服务。
在这种应用中，其中一个CPU 作为主要服务提供者，而另一个将作为备份，服务器的数据被备份并被一致的维护。
在主CPU出现问题时，系统将备份CPU切换成主CPU进行工作：∙正在通话的呼叫将继续进行∙正在建立的呼叫将丢失∙在切换操作后建立的呼叫将被正常处理两台服务器的数据库完全相同并在维护中保持同步2. 软件结构OmniPCX Enterprise系统全新的软件结构采用Robust多用户/多任务结构，Linux操作系统。
阿尔卡特智能集成IP语音数据系统与其他同类产品对比系统参数阿尔卡特Ericsson SIEMENS AV AYA 北电爱立信制造工艺集成化高，工艺先进，耗电少散热性好集成度低，制作工艺复杂，散热性差系统结构水晶体宽带全互连内部提供155M宽带处理（硬件支持622M），满足高话务量要求，完全无阻塞，整机可靠性高。
传统PBX结构每个LIM系统都是独立的交换机模块。
整机是LIM系统的堆叠。
传统PBX结构，总线结构。
不支持从原有的DefinityCPU板升级到最新的MultiVantage 软件（系统若升级需更换软硬件，相当于重新买一台新机器）传统总线结构传统PBX结构每个LIM系统都是独立的交换机模块，整机是LIM系统的堆叠。
每个LIM由多种板件构成，有系统板、中继板、用户板、电源板、铃流板、控制板等，导致系统结构复杂，故障点多，对使用及后期维护及不方便，增加后期的维护成本。
架构灵活性支持从原有OmniPCX4400 CPU升级到最新的OXE软件（系统升级只需升级软件，不需要更换硬件设备）Linux 呼叫系统软件只能够运行在外接的服务器上（缺乏安全性）OXE的软件可以运行在CPU板上，也可以运行在外接的服务器上（安全性可高）软件和硬件模块不支持混合和匹配使用–只能固定配置：Definity,S8700/G600,S8700/MCC1/SCC1/G700,S8300/G700,00软件和硬件模块支持混合和匹配使用－OXE软件可以使用所有的M3, M2, WM1, VH等晶体IP媒体网关和Rack1, Rack3等通用IP媒体网关中小企业产品线同中大企业产品线脱离–Definity vs.Merlin/Part ner–MultiVant age vs. IP Office中小企业产品线同中大企业产品线紧密联系－OXE和OXE 的硬件媒体网关通用，接口板通用－所有的终端通用对于小型配置下的媒体网关模块有局限OXE的媒体网关通用，可灵活的为大、中、小容量进行容量配置OXE产品线清晰，统一，配置灵活复杂的、脱节的、混乱的产品线系统兼容性强差（封闭式操作系统，很多协议不开放）智能网络分析Alcatel采用的的是ABC的智能网络协议，ABC协议是构建在QSIG协议之上（即兼容所有的QSIG协议的功能），Alcatel又增加了许多智能网络的功能，可以实现网络间99.9%的透明功能传送•Avaya 从专用的DCS 移植到QSIG–“由下至上” 的方法，如，在QSIG上逐渐增加用户特别需要的功能–DCS 和Avaya’s基于方法都无法提供阿尔卡特ABC信令的功能（99.9%的透明功能传送）灵活的标号方案－从OmniPCX 4400升级到OXE不需要重新定制拨号计划－ABC协议支持8位编号•复杂的编号计划–从Definity 升级到MultiVanta ge / S8700 需要重新定制拨号计划–DCS 只支持5位编号针对不同规模灵活的远程媒体网关设计－IPMG (RACK1,RACK 3)可以根据需要灵活的叠加，有效降低成本－IPMG远程媒体网管不需要特定的软件来支持可存活机制，可以利用内嵌的Modem同OXE进行信令备份，实现可存活机制远程媒体网关的弱点–S8300/G 700 不支持按比例有效降低成本–G700 需要一台S8300 服务器才支持远程媒体网关的可存活机制机架插槽实际使用情况由于系统全分散设计及高带宽的背板支持，机架内所有插槽全通用，而且可以全部插满使用。
论文正式工作已经有八个多月了，在这短短八个月中我成长了不少，从一开始的一个对通信网络摸不着头脑的菜鸟，逐渐被培养成为能够独立当班的维护人员。
这其中的改变离不开领导的关照、离不开电路工程师的教导、离不开班长小班长手把手的帮助，当然也离不开本人主观上的努力。
总之，在显著的成长背后是谆谆教诲、辛勤努力以及无私的援助。
上一个季度初步学习了爱立信交换机工作原理和日常维护，在接下来的几个月里维护爱立信机器的同时开始学习阿尔卡特的原理及操作维护。
阿尔卡特交换机结构上海移动所使用的阿尔卡特程控交换机是S12 型交换机，确切地说是J 系列7版交换机。
初看交换机感觉同爱立信机器在外观上存在很大区别，爱立信由于电磁屏蔽的原因机柜讲究结构紧凑，即使没有实际用处的板子也要插在机框里补充占据空间，但是这样做的结果是外观过于简洁，无法通过对外观的观察来认识各板子接线情况。
而阿尔卡特交换机板子与板子之间都空着距离，实际上板子通用情况比较好，板子种类不多，却由不同数量，不同排列方式组合成不同的模块，这点是阿尔卡特交换机的优势，而且阿尔卡特交换机板子在机架上的位置可以通过监控终端来直接找寻，这无疑方便了日常维护和电路板的更换。
同其它机型的交换机维护方式不同，即便是老手也无法仅仅凭借外观来判断某些板子的集合所组成的模块。
一定要通过查询终端来确认模块，继而找到损坏位置，不过大致模块类型还是有章可循的。
阿尔卡特数字化、全分布、全范围S12交换机的系统结构如下图所示：从上蜘蛛图得知DSN 是阿尔卡特MSC 的核心，其他模块分布在四周，这些模块通过PCM 链路与网络相连，随着模块数目的增加，DSN 也要增加交换级数和平MODILE AUXILIARY移动互通模块 辅助控制单元面数。
DSN又叫数字交换网，交换机其他的各个模块都依赖于DSN同其他模块建立联系，DSN如同一个网中之网，它本身不进行任何数据的处理而只提供一个通路，交换机的各种功能都由其他的分布模块分别处理后完成，而爱立信交换机都由CP汇总后集中处理，这是这两种交换机的显著区别。
阿尔卡特朗讯WCDMA 射频拉远解决方案1.引言WCDMA是全球广泛接受的3G标准，发展迅速。
截至2008年7月，全球94个国家的228个运营商启动了WCDMA网络，99个国家的207个运营商商用了HSDPA，35个国家的51个运营商启动了HSUPA。
其中射频拉远解决方案也因为其灵活、快速部署、节约成本等特点，在众多国外运营网络中广泛使用。
射频拉远技术，本来源于英文的Remote Radio Head（RRH），也有人认为是RRU。
实际上，RRH的概念就是把射频单元从传统的宏基站中独立出来，根据需要放置在任意地方。
即以一个基站为中心，通过布设多个RRH，形成一个基带池和多个射频单元构成的单个基站的子蜂窝网，就能有效解决覆盖和容量问题。
这样的架构就是射频拉远技术的本质概念。
射频拉远与宏基站相比，解决了城市地区建站难的问题，节约了机房综合成本，节约了馈缆成本和传输设备的投资，节省馈线损耗带来覆盖增益，无需租借机房，建网速度快，集中维护，监控简化，节约了人力成本。
从结构上来说，射频拉远是主基站射频远端模块，通过光纤与主基站连接，与主基站共享基带处理。
从容量和功控方面来说，射频拉远基站和宏基站相比，其单个RRH单载波所吸收的话务和宏站单扇区容量没有区别。
在功控方面相当，光纤时延对功率控制没有明显影响，切换时延和宏站相当。
通过使用RRH技术，可以灵活、有效地根据不同环境，构建星型、链型等构造的各种网络。
当然随着网络的发展，射频拉远解决方案也在演进和发展，可以实现链型、混合型、直放站等多种灵活的组网方式。
例如，该技术可以用于扩展购物中心、机场、车站、等人流密集区域的容量，以及改善企业总部、办公楼或地下停车场等信号难以到达区域的室内覆盖质量。
阿尔卡特朗讯推出的射频拉远解决方案，包括零占地的绿色基站d2U/紧凑型数字基站、多频段多功率的无风扇设计RRH，凭借着高集成度、领先的设计理念、优秀的功放效率、支持多种灵活的组网方式、拥有全球最大规模的现网应用案例等等优点，在业界独领风骚。
交换机工作特点交换机是计算机网络中的一种关键设备，用于在局域网（LAN）中传输数据。
它的主要功能是在不同的网络设备之间传输数据包，并根据目标地址将数据包发送到正确的目标设备上。
交换机通过建立一个转发表来实现这一功能，该表记录了设备的物理地址（MAC地址）和对应的端口号。
当交换机接收到数据包时，它会检查目标MAC地址，并将数据包发送到正确的端口上，从而实现数据的快速和准确传输。
交换机的工作特点主要包括以下几个方面：1. 数据交换速度快：交换机工作在数据链路层，具有较高的工作速度。
它能够在硬件级别上进行数据包的转发和处理，不需要进行软件处理，因此能够实现更快的数据交换速度。
交换机通常具有较大的带宽，能够支持多个设备之间同时进行数据传输。
2. 端口划分和数据隔离：交换机具有多个端口，每个端口都可以连接一个设备。
交换机通过将不同设备连接到不同的端口上，实现了设备之间的数据隔离。
这样可以防止数据包的冲突和干扰，提高网络的安全性和稳定性。
3. 自动学习和转发：交换机具有自动学习和转发功能。
当交换机接收到一个数据包时，它会检查数据包中的源MAC地址，并将该地址和对应的端口号存储在转发表中。
当交换机接收到下一个数据包时，它会根据目标MAC地址在转发表中查找对应的端口号，并将数据包发送到该端口上。
如果转发表中没有对应的端口号，则交换机会将数据包广播到所有端口上，以寻找目标设备。
4. 多播和广播支持：交换机能够支持多播和广播传输。
当交换机接收到一个多播数据包时，它会将该数据包发送到所有与之连接的设备上。
当交换机接收到一个广播数据包时，它会将该数据包发送到所有端口上，以便所有设备都能接收到该数据包。
5. 虚拟局域网（VLAN）支持：交换机支持虚拟局域网的划分和管理。
通过将不同的端口划分到不同的VLAN中，可以实现不同VLAN之间的隔离和通信。
这样可以提高网络的安全性和管理灵活性。
6. QoS支持：交换机支持服务质量（QoS）的管理。
阿尔卡特朗讯交换机优势特点提示：在学习阿朗交换机优势、特点之前，请先学习掌握以下内容：阿尔卡特朗讯交换机基础学习总结20091215 v1.1阿尔卡特朗讯无线及Aruba无线对应总结20091215 v1.1阿尔卡特朗讯交换机POE及AP供电学习和总结20091217 v1.1阿朗、思科、华三，交换机功耗对比10091216 v1.0阿朗、思科、华三，交换容量及吞吐率（整机包转发率）10091216 v1.0链路聚合介绍（EtherChannel或PortChannel）20091216 v1.0IPv4及IPv6介绍及优势特点20091215 v1.0目录1.802.3af POE供电 (2)2.低功耗 (3)3.硬件IPv6转发 (5)4.电源 (5)5.堆叠 (6)6.内置Portal认证 (9)7.基于用户角色的权限分配 (11)8.冗余环网 (12)9.虚拟机箱 (13)1.802.3af POE供电●全系列均提供POE型号，提供丰富的端口密度、多样的端口类型、多种上联端口、各种交换机类型，不同的POE供电等级。
以满足不同用户的各种需求。
●按端口密度划分：12口POE交换机、24口POE交换机、48口POE交换机。
●按端口类型划分：百兆POE交换机、千兆POE交换机、可升级为千兆的百兆POE交换机。
●按上联端口划分：千兆上联POE交换机、万兆上联POE交换机。
●按交换机类型划分：二层POE交换机、弱三层POE交换机、强三层POE交换机。
●按POE供电等级划分：P系列、PH系列，提供不同的供电等级。
（弱三层交换机代表仅支持静态路由协议，强三层交换机代表既支持静态路由协议，也支持高级路由协议）阿尔卡特朗讯交换机POE型号：(共19款)（9000系列模块化交换机均可支持P24的POE业务板，在此不再列举。
9000E 用于运营商或数据中心，一般无POE需求，所以不支持POE业务板）各型号具体POE功耗与计算请祥见：阿尔卡特朗讯交换机POE及AP供电学习和总结20091217 v1.12.低功耗●对于阿朗的中、低端交换机来说，功耗优势并不明显，Cisco、H3C的有些交换机甚至比阿朗的交换机功耗更低，但总体上来讲3厂商功耗相当。
●低功耗上阿朗的优势就在于9000/9000E的模块化交换机上，与Cisco、H3C的模块化交换机的功耗差别巨大。
●阿郎9000/9000E系列模块化交换机一般用于数据中心机房做高密度接入或者大型企业网络做网络汇聚或网络核心。
交换机数量越多，低功耗的优势也就越明显。
阿郎、Cisco、H3C模块化交换机电源功耗：⏹阿朗9000/9000E提供3种电源类型：230W、360W、600W。
⏹Cisco4500、Cisco6500提供电源类型：1000W、1300W、1400W、1700W、2700W、2800W、4200W、8700W。
⏹H3C S7500、H3C S 9500提供电源功率：300W、750W、800W、1200W、3500W。
●低功耗除了交换机自身耗电量低，来带的费用节省外，还可以在如下方面为用户节省投资及开支⏹机房空调：(一系列的供电设备的功耗都会相应的降低)交换机设备功耗的降低，将带来发热量的降低，那么对于空调制冷的需求来说，可能之前需要5匹的空调，现在仅需要3匹空调即可保证机房制冷。
⏹UPS系统：机房交换机设备总功率降低，UPS系统如需要1000KVA的主机，现在仅需要500KVA可能就可以了。
UPS电池之前需要1000块来提供所有设备2小时供电，现在仅需要500块可能就够了。
不仅节省了初期UPS系统建设投资，也节省了（后期电池易耗品的维护、更换费用，同时还节省了大量电池对机房空间的占用）也降低了UPS电池柜对机房防静（电地板承重）的要求。
⏹机柜空间：同时由于阿朗交换机同样（槽位数）的都比其他品牌交换机占用的机柜空间更小，对于数据中心来说可以减少一定数量的机柜，对机房空间的需求也随之减小。
◆阿朗9600有5插槽仅为5.5U，而Cisco的4503的3插槽设备就已经7U了，而H3C的7503的4插槽设备为就已经8U了。
◆阿朗9800有18槽位仅为17U，而Cisco的4513和6513均为13槽位，高度为16U和20U，而H3C的9512为14槽位，高度为17U。
◆其中1U=4.445厘米。
机柜一般最高42U。
阿朗、Cisco、H3C模块化交换机高度对比表3.硬件IPv6转发●阿朗交换机全系列均支持硬件级的IPv6数据转发。
为即将大规模开展的IPv6网络部署，提供了便利，未来用户网络无需进行硬件或软件升级即可开展部署IPv6。
●什么是转发：能够识别，能够认识，知道应该给谁，自己将数据转发到目的。
●什么是透传：无法识别或无法完整识别，只能转给其他人，由其他人处理将数据转发到目的。
●Aruba控制器无法进行IPv6转发，仅能进行IPv6透传。
4.电源4.1全系列支持冗余电源⏹均支持1+1冗余电源，9000支持1+1、2+1、3+1冗余电源。
⏹避免了单电源带来的隐患，防止由于电源故障导致网络中断。
4.2全系列支持外置电源⏹（6200自带电源为内置，冗余电源为外置。
其他系列均自带外置电源）⏹电源坏了仅需更换电源即可，无需更换整台交换机，无需重新配置交换机，故障恢复时间大大缩短。
⏹备品备件无需备大量交换机整机，仅仅多备份些电源模块即可，备品备件成本大大降低。
4.3全系列提供直流供电型号⏹（6200系列无自带直流供电型号，冗余外置电源可配置直流电源，不使用自带内部交流电源，仅使用冗余外置直流电源即可。
）⏹对于较早的一些运营商机房或者工业环境下，一般多数采用支流供电，全系列支持支流供电型号，此类用户选择的灵活性就大大提高了。
⏹针对不同的需求，选择不同的支流供电交换机即可。
5.堆叠5.1阿朗堆叠交换机详细资料：●6200系列⏹共7个型号交换机，均支持堆叠。
⏹采用普通6类RJ45跳线进行堆叠。
⏹最大堆叠8台同系列设备⏹最多2台做主控，可1主1备。
⏹最大堆叠带宽4G⏹堆叠口可当作普通RJ45网口使用●6400系列⏹共8个型号交换机，均支持堆叠。
⏹采用专用堆叠线缆进行堆叠。
⏹堆叠线缆自带SFP堆叠模块，提供30厘米、60厘米、150厘米长度。
⏹最大堆叠8台同系列设备⏹最大堆叠带宽40G⏹堆叠口可当作普通SFP口，插入普通SFP模块使用。
●6850系列⏹共26个型号交换机，均支持堆叠。
⏹采用专用堆叠线缆进行堆叠。
⏹堆叠线缆自带SFP堆叠模块，提供30厘米、60厘米、150厘米长度。
⏹最大堆叠8台同系列设备⏹最多8台做主控，可1主7备。
⏹堆叠口可当作普通SFP口，插入普通SFP模块使用。
5.2阿尔卡特朗讯交换机堆叠总结：●阿朗6200、6400、6850三个不同档次系列的交换机所有型号均可支持8台堆叠。
（6250资料不详，后期补充）（除9850工业交换机和9000模块化交换机外）●阿朗6200系列共有7个型号、6400系列共8个型号、6850系列共26个型号，总计三个系列共41款交换机，均支持堆叠。
●三个系列的交换机仅能可本系列交换机进行堆叠，不可跨系列堆叠。
●几台交换机需要堆叠，就需要几条堆叠线缆。
每台1根。
5.2 Cisco交换机支持堆叠情况：●3750、3750-E系列所有型号可堆叠，最大堆叠9台。
●3750最大堆叠带宽32G，3750-E最大堆叠带宽64G●其他系列均不支持堆叠，堆叠使用专用堆叠线缆。
●可堆叠型号，不超过15款。
无法满足灵活组网需求（二层交换机不支持堆叠）。
●3750系列属于三层交换机，支持静态路由和高级路由协议。
5.3H3C交换机支持堆叠情况：●S3100系列，仅S3108C不支持●S3610系列全系列不支持●H3CE328（E325）不支持●S5100、S5100-SI系列不支持，只有EI系列支持。
●其他所有固定端口交换机均支持堆叠。
●使用专用堆叠线缆堆叠。
●可堆叠型号，在20-25款左右。
●能够满足灵活组网需求（二层、三层交换机都有堆叠型号）。
总结：阿朗共41款可堆叠交换机，大大超过Cisco和H3C的可堆叠型号，相比Cisco和H3C提供用户更灵活的组网选择。
6.内置Portal认证Portal认证技术白皮书：/Products___Technology/Technology/Security_Encrypt/Other_technolog y/Technology_book/200804/603259_30003_0.htm阿朗交换机内置Portal认证功能，省去了用户单独购买Portal认证软件所产生的费用，为用户节省了投资。
用户在做Portal认证时，可以自定义Portal认证界面，添加上自己公司的Logo，添加上自己公司代理的产品广告等。
Aruba控制器同样内置此功能，免费提供给用户使用。
6.1概述Portal在英语中是入口的意思。
Portal认证通常也称为Web认证，一般将Portal认证网站称为门户网站。
未认证用户上网时，设备强制用户登录到特定站点，用户可以免费访问其中的服务。
当用户需要使用互联网中的其它信息时，必须在门户网站进行认证，只有认证通过后才可以使用互联网资源。
6.2产生背景在传统的组网环境中，用户只要能接入局域网设备，就可以访问网络中的设备或资源，为加强网络资源的安全控制和运营管理，很多情况下需要对用户的访问进行控制。
例如，在一些公共场合、小区或公司的网络接入点，提供接入服务的供应商希望只允许付费的合法用户接入，所以供应商为每个用户提供一个接入网络的账号和密码。
另外，一些企业会提供一些内部关键资源给外部用户访问，并且希望经过有效认证的用户才可以访问这些资源。
现有的802.1x和PPPoE等访问控制方式，都需要客户端的配合，并且只能在接入层对用户的访问进行控制。
Portal认证技术则提供一种灵活的访问控制方式，不需要安装客户端，就可以在接入层以及需要保护的关键数据入口处实施访问控制。
6.3技术优点与现有的802.1x、PPPoE等认证技术相比，Portal认证技术具有以下优势：⏹不需要部署客户端，直接使用WEB页面认证，使用方便；⏹可以定制“VLAN+端口+IP地址池”粒度级别的个性化认证页面，同时可以在Portal页面上开展广告业务、服务选择和信息发布等内容，进行业务拓展，实现IP网络的运营；⏹关注对用户的管理，可基于用户名与VLAN ID/IP/MAC的捆绑识别来认证，并采用Portal server和Portal client之间，BAS和Portal client之间定期发送握手报文的方式来进行断网检测；⏹二次地址方式可以实现灵活的地址分配策略和计费策略，且能节省公网IP地址；⏹三层认证方式可以跨越网络层对用户作认证，可以在企业网络出口或关键数据的入口作访问控制。
