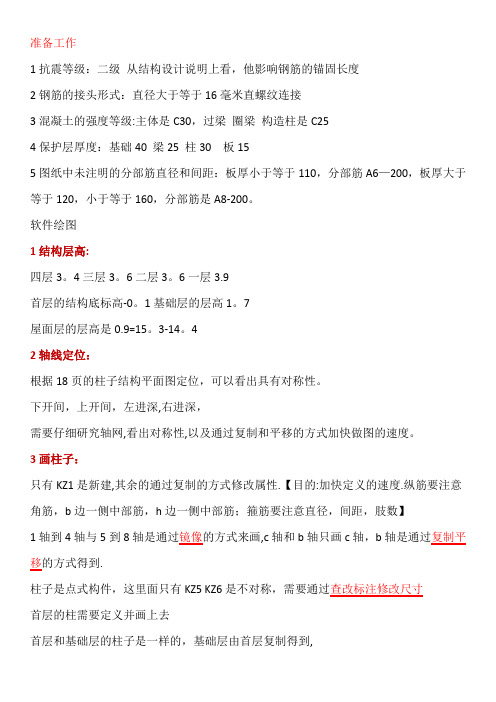

准备工作1抗震等级：二级从结构设计说明上看，他影响钢筋的锚固长度2钢筋的接头形式：直径大于等于16毫米直螺纹连接3混凝土的强度等级:主体是C30，过梁圈梁构造柱是C254保护层厚度：基础40 梁25 柱30 板155图纸中未注明的分部筋直径和间距：板厚小于等于110，分部筋A6—200，板厚大于等于120，小于等于160，分部筋是A8-200。
软件绘图1结构层高:四层3。
4三层3。
6二层3。
6一层3.9首层的结构底标高-0。
1基础层的层高1。
7屋面层的层高是0.9=15。
3-14。
42轴线定位：根据18页的柱子结构平面图定位，可以看出具有对称性。
下开间，上开间，左进深,右进深，需要仔细研究轴网,看出对称性,以及通过复制和平移的方式加快做图的速度。
3画柱子：只有KZ1是新建,其余的通过复制的方式修改属性.【目的:加快定义的速度.纵筋要注意角筋，b边一侧中部筋，h边一侧中部筋；箍筋要注意直径，间距，肢数】1轴到4轴与5到8轴是通过镜像的方式来画,c轴和b轴只画c轴，b轴是通过复制平移的方式得到.柱子是点式构件，这里面只有KZ5 KZ6是不对称，需要通过查改标注修改尺寸首层的柱需要定义并画上去首层和基础层的柱子是一样的，基础层由首层复制得到,二层、三层、四层是一样的,二层需要定义画，三层、四层由二层复制得到。
【如何进行层间复制】4画梁：用定义来接受梁的集中标注，原位标注接受左中右下,梁平法表格接受附加的箍筋和吊筋。
KL1的难点在于他是1/4圆周和直线段的合并，1/4圆周用顺小弧来画，半径是2500毫米，需要加辅助轴线,在5轴右边加2500毫米，辅轴与A轴的交点是顺小弧的起点，5轴与1/A轴的交点是终点，弧形梁画好之后需要向里偏移125毫米，把弧形梁与直形梁合并，然后再原位标注，KL2的难点在于，第二跨的左中右都输2b25，KL5的第三跨左中右都输4b25；KL6的第一跨和第七跨左中右5b25 3/2;中间支座左右对称时，只需输一次,不对称就需输两次KL7，第二跨左中右都输2b25，KL9第一跨应当在原位标注中接受N2B14［原位标注优于集中标注］;第二跨的左中右都输2B25KL10的第二跨左中右都输2B25；必须先画KL9再画KL3,因为KL9是KL3的支座；L1在定义的时候一定要定义成非框架梁；需要在D轴的下边加3250的辅轴才能画，画好之后还要单对齐；把一层画好的梁复制到二层三层去；4层顶梁用一层复制上去,再修改属性，5画板板中有底筋，有扣铁，跨板受力筋，以及扣铁下，跨板受力筋下的分部筋，板底筋一共有三种。
