声波在管道中的传播

管道声音的频率计算公式是管道声音的频率计算公式。

管道声音是指在管道内传播的声音，它的频率是指声音振动的次数，通常以赫兹（Hz）为单位。

管道声音的频率计算公式可以帮助我们了解声音在管道中传播的特性，对于管道工程和声学研究都具有重要意义。

管道声音的频率计算公式可以通过管道的长度、管道的材质和声速来进行计算。

在理想情况下，管道中的声音会以一定的频率传播，这个频率可以通过以下的公式来计算：f = v / λ。

其中，f代表声音的频率，v代表声音在管道中的传播速度，λ代表声波在管道中的波长。

首先，我们来看一下声速在管道声音频率计算中的作用。

声速是指声音在介质中传播的速度，它与介质的密度和弹性有关。

在管道中，声速可以通过以下的公式来计算：v = √(K / ρ)。

其中，v代表声速，K代表介质的弹性模量，ρ代表介质的密度。

通过这个公式，我们可以得到声速与介质的密度和弹性之间的关系，从而可以计算出声速的数值。

其次，我们来看一下声波在管道中的波长在频率计算中的作用。

声波的波长是指声音传播一个完整周期所需要的距离，它与声音的频率和声速有关。

在管道中，声波的波长可以通过以下的公式来计算：λ = v / f。

其中，λ代表声波的波长，v代表声速，f代表声音的频率。

通过这个公式，我们可以得到声波的波长与声速和频率之间的关系，从而可以计算出声波的波长的数值。

最后，我们来看一下声音的频率计算公式中的频率计算。

通过上面两个公式，我们可以得到声音的频率与声速和波长之间的关系。

当我们已知声速和波长时，可以通过以下的公式来计算声音的频率：f = v / λ。

通过这个公式，我们可以得到声音的频率与声速和波长之间的关系，从而可以计算出声音的频率的数值。

在实际的管道工程中，我们可以通过这个频率计算公式来预测管道中声音的传播特性。

通过计算声音的频率，我们可以了解声音在管道中的传播情况，从而对管道的设计和维护提供参考意见。

同时，这个频率计算公式也可以用于声学研究中，帮助我们了解声音在不同介质中的传播规律。

管道声学入门知识点总结一、管道声学基础知识1. 声波的基本概念声波是一种机械波，属于纵波。

声波的传播需要介质，它通过介质的震动来传播能量。

声波的基本特性包括频率、波长、声速等。

2. 声压、声强和声级声压是声波引起的介质内部的压力变化，单位为帕斯卡（Pa）。

声强是单位面积内传播的声波功率，单位为瓦特/平方米。

声级是声音的强度，以分贝（dB）为单位。

3. 管道声学基本原理管道中的声波传播是一种复杂的声学现象。

管道中的声波传播受到管道内部介质的影响，包括管道材质、形状、尺寸等因素的影响。

二、管道声学数学模型1. 管道声波方程管道中的声波传播符合一维波动方程，包括声波的时间和空间变化。

波动方程描述了声波在管道中的传播规律，是管道声学研究的基础数学模型。

2. 管道声学参数管道声学参数包括声阻抗、声导纳、声透射系数等。

这些参数用于描述管道中声波的传播特性，是管道声学研究的重要数学工具。

3. 声波的反射和透射管道中的声波在遇到管道的壁面时会发生反射和透射。

反射和透射的特性受到管道几何形状和材质的影响，是管道声学研究的重点内容。

三、管道声学实验方法1. 管道声学测量管道声学测量方法包括实验室测量和现场测量两种。

实验室测量通常采用声学测试仪器对管道中的声音进行测量和分析；现场测量通常采用声学传感器和数据采集系统对实际工程管道中声波进行测量。

2. 管道声学模拟管道声学模拟是一种通过计算机技术对管道中声波传播进行模拟和分析的方法。

通过建立管道声波传播的数学模型，可以对管道声学特性进行定量分析和预测。

3. 管道声学试验验证管道声学试验验证是一种通过实验来验证管道声学模型的方法。

通过对实际管道进行声学试验，可以验证管道声学模型的准确性和可靠性。

四、管道声学在工程应用中的意义1. 管道噪声控制石油化工、航空航天、交通运输等工程领域中，管道噪声是一个常见的问题。

通过管道声学研究，可以对管道进行噪声控制，减少对环境和人体健康的影响。

管道中的声传播5.1 均匀的有限长管道设有一平面声波在一根有限长的、截面积均匀的管子中传播，管的截面积为S 。

如果管子末端有一任意声学负载，它的表面法向声阻抗为Z a ( 或法向声阻抗率为) ，( ) 。

由于管端有声负载，一部分声波要受到反射，一部分声波要被负载所吸收。

因此，管中的原始平面行波声场就要受到负载的影响。

5.1.1 有限长管道声场5.1.2 声负载吸声系数5.1.3 共振吸声结构5.1.1 有限长管道声场为了处理方便，我们把坐标原点取在管末端的负载处，如图( 5-1-1 ) 所示。

设入射波与反射波的形式分别为( 5( 5的产生是由管端的声学负载引起的，它同入射波之间( 5这里称为声压的反射系数 , 表示表示( 5-1-4 )其中( 5-1-5 )为总声压振幅，为引入的一个固定相位，它对声场的能量大小没有影响，这里就不予讨论。

分析( 5-1-5 ) 式可以发现，当时，总声压有极小值，当？时，总声压有极大值。

我们用G 来表示声压极大值与极小值的比值，称为驻波比，可得( 5-1-6 )或写成如下形式( 5，或。

这时管中只存在入射的平面波，驻波比。

如，，这时管中出现了纯粹的驻波 ( 我们曾经称它为定波 ) ，即驻波比。

对之间射系数或称吸声系数，参见（5 -1- 13 ）式。

公式 (5-1-7) 就是声学中常采用的驻波管测量吸声材料反射系数与吸声系数方法的理论依据。

从 (5-1-5) 式我们还可以确定管中声压极小值的位置，由( 5-1-8 )这里x 前面引入一负号，是因为我们坐标原点取在管的末端，所以管中的任意位置 x 都是负值，而就对应( 5。

5.2 非均匀管道5.2.1 突变截面管道声传播5.2.2 旁支管道声传播5.2.1 突变截面管道声传播声波在两根不同截面的管中传播：假设声波从一根截面积为S 1 的管中传来，在该管的末端装着另一根截面积为S 2 的管子，如图 5-2-l 所示。

一般说，后面的S 2 管对前面的S l 管是一个声负载。

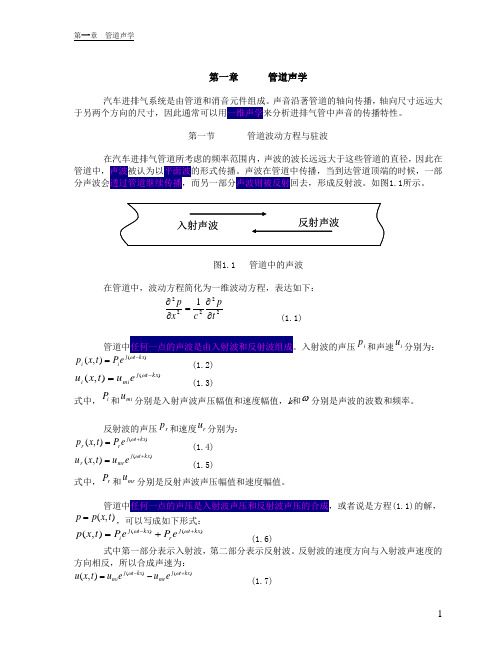

第一章 管道声学汽车进排气系统是由管道和消音元件组成。

声音沿著管道的轴向传播，轴向尺寸远远大于另两个方向的尺寸，因此通常可以用一维声学来分析进排气管中声音的传播特性。

第一节 管道波动方程与驻波在汽车进排气管道所考虑的频率范围内，声波的波长远远大于这些管道的直径，因此在管道中，声波被认为以平面波的形式传播。

声波在管道中传播，当到达管道顶端的时候，一部分声波会透过管道继续传播，而另一部分声波则被反射回去，形成反射波。

如图1.1所示。

图1.1 管道中的声波在管道中，波动方程简化为一维波动方程，表达如下：222221t pc x p ∂∂=∂∂(1.1)管道中任何一点的声波是由入射波和反射波组成。

入射波的声压i p 和声速i u 分别为：)(),(kx t j i i e P t x p -=ω(1.2) )(),(kx t j mi i e u t x u -=ω(1.3)式中，i P 和mi u 分别是入射声波声压幅值和速度幅值，k 和ω分别是声波的波数和频率。

反射波的声压r p 和速度r u 分别为：)(),(kx t j r r e P t x p +=ω (1.4) )(),(kx t j mr r e u t x u +=ω(1.5)式中，r P 和mr u分别是反射声波声压幅值和速度幅值。

管道中任何一点的声压是入射波声压和反射波声压的合成，或者说是方程(1.1)的解，),(t x p p =，可以写成如下形式：)()(),(kx t j r kx t j i e P e P t x p +-+=ωω (1.6) 式中第一部分表示入射波，第二部分表示反射波。

反射波的速度方向与入射波声速度的方向相反，所以合成声速为：)()(),(kx t j mr kx t j mi e u e u t x u +--=ωω(1.7)声压和速度之间存在下列关系：u p z =(1.8)式中，z 是声阻抗率。

声呐检测管道原理概述声呐检测是一种利用声波传播特性来检测管道的非破坏性检测方法。

它通过发射声波信号并接收反射回来的信号，根据信号的传播时间和强度变化来确定管道的位置、形状和缺陷等信息。

声呐检测广泛应用于石油、天然气、水利等行业的管道检测中，具有快速、准确、经济的优势。

声波传播原理声波是一种机械波，是由物体振动引起的，通过介质的分子间相互碰撞传递能量。

声波在介质中传播的速度与介质的密度和弹性系数有关。

在管道中，声波可以沿着管道的壁面传播，也可以通过管道内的介质传播。

声波的发射和接收声呐检测系统中的发射器会产生高频声波信号，并将其发送到管道中。

发射信号的频率可以根据需要进行调整，一般在几十千赫兹到几兆赫兹之间。

接收器则用于接收从管道反射回来的信号，并将其转化为电信号。

接收到的信号经过放大和滤波处理后，可以通过计算和分析得到管道的相关信息。

声波的传播和反射声波在管道中传播时，会遇到介质的界面、管道的弯曲、缺陷等，从而发生折射、反射、散射等现象。

这些现象会导致声波的传播路径和传播时间发生变化，从而可以通过分析传播信号的特点来推测管道的形状和缺陷情况。

声波的传播速度和衰减声波在介质中的传播速度与介质的物理性质有关，一般情况下，声波在固体中的传播速度要高于液体和气体。

此外，声波在传播过程中会受到介质的吸收、散射和衰减等因素的影响，导致信号的强度逐渐减弱。

因此，在声呐检测中，需要对信号进行补偿和处理，以提高检测的准确性和可靠性。

声波的反射和散射当声波遇到管道的界面或缺陷时，会发生反射和散射现象。

反射是指声波从界面发生反射，并沿着原来的传播路径返回的现象。

散射是指声波在碰到不规则表面或缺陷时，发生多次反射和传播方向的改变的现象。

通过分析反射和散射信号的特点，可以确定管道的位置、形状和缺陷等信息。

声呐检测的应用声呐检测广泛应用于石油、天然气、水利等行业的管道检测中。

它可以用于检测管道的腐蚀、磨损、裂纹、变形等缺陷，以及管道的位置和形状。

驻波法测声速实验原理的讨论
驻波法测声速实验是一种常用的方法，可以通过测量声波在管道内的驻波来确定声速。

该方法主要借助了声波在管道中的反射和干涉现象。

在测量中，需将一个声源放置在管道
一端产生声波，另一端需要开口，此时声波会在管道内反射多次形成驻波，而声波的频率
和管道长度、管道内的空气密度和温度等都有关系，因此通过测量驻波可以计算出声速。

1. 管道中的驻波模式
声波在管道中传播时，会在一定条件下发生反射和干涉，形成一定的频率和振幅的驻波。

驻波模式与管道长度有关，在管道两端开放的情况下，驻波模式的频率只与管道长度
有关，一般可表示为：fn = n * v/2L (n=1,2,3,4...，v为声速，L为管道长度)。

2. 测量驻波频率
在实验中，需要测量出驻波的频率。

一种简单的方法是在管道口附近设置一个麦克风，将产生的声波接受并转化成电信号，通过声音调制器将电信号发送到示波器上，示波器可
以显示出声波的振幅和波形，频率可以通过计算波形的周期或者使用频谱分析仪来获得。

当调整管道长度，使驻波频率与声源频率相等时，音波会被强烈地干涉，此时声密度会有
显著的变化，通过测量这些变化来确定声速。

3. 确定声速
通过上面的方法测得驻波频率，并已知管道长度、充气密度和温度等参数，根据驻波
的频率和公式fn = n * v / 2L ,可计算得到声速v的值。

最后，可以将所得结果与标准值比较，以验证实验的准确性。

总之，驻波法测量声速的原理基于管道中的驻波和反射干涉现象。

通过测量驻波频率，可以获得声速的值。

该实验方法简单易行，精度高，可以在实验室和生产现场中进行。

声波在管道中的传播管道中的声传播5.1 均匀的有限长管道设有⼀平⾯声波在⼀根有限长的、截⾯积均匀的管⼦中传播，管的截⾯积为S 。

如果管⼦末端有⼀任意声学负载，它的表⾯法向声阻抗为Z a ( 或法向声阻抗率为) ，⼀船应是复数，由声阻R a 与声抗X a ( 或声阻率R s 与声抗率X s ) 组成，即 ( 或) 。

由于管端有声负载，⼀部分声波要受到反射，⼀部分声波要被负载所吸收。

因此，管中的原始平⾯⾏波声场就要受到负载的影响。

5.1.1 有限长管道声场5.1.2 声负载吸声系数5.1.3 共振吸声结构5.1.1 有限长管道声场为了处理⽅便，我们把坐标原点取在管末端的负载处，如图( 5-1-1 ) 所⽰。

设⼊射波与反射波的形式分别为( 5-1-1 )( 5-1-2 )图( 5-1-1 )反射波的产⽣是由管端的声学负载引起的，它同⼊射波之间不仅⼤⼩不同，⽽且还可能存在相位差，⼀般可表⽰为( 5-1-3 )这⾥称为声压的反射系数, 表⽰它的绝对值，表⽰反射波与⼊射波在界⾯处的相位差。

把( 5-1-1 ) 和(5-1-2) 两式相加就得到管中的总声压( 5-1-4 )其中( 5-1-5 )为总声压振幅，为引⼊的⼀个固定相位，它对声场的能量⼤⼩没有影响，这⾥就不予讨论。

分析( 5-1-5 ) 式可以发现，当时，总声压有极⼩值，当？时，总声压有极⼤值。

我们⽤G 来表⽰声压极⼤值与极⼩值的⽐值，称为驻波⽐，可得( 5-1-6 )或写成如下形式( 5-1-7 )假设末端的声负载是全吸声体，把⼊射声波全部吸掉，则有，或。

这时管中只存在⼊射的平⾯波，驻波⽐。

如果声负载是⼀刚性反射⾯，把⼊射声波全部反射，则，于是有，这时管中出现了纯粹的驻波( 我们曾经称它为定波) ，即驻波⽐。

对于⼀般负载驻波⽐G 介于之间。

( 5-1-7 ) 式把G 与反射系数？？联系起来，这就启⽰我们，可以通过对驻波⽐的测量来确定声负载的声压反射系数。

管道中的声音波动声音是我们日常生活中常见的一种感知，而声音的传播与波动在管道中也有着自己的特点和规律。

本文将从管道中的声音波动进行探讨，介绍声音在管道中的传播过程，并分析其影响因素。

一、声音在管道中的传播过程在管道中传播的声音波动是通过声波在空气或其他介质中的传递而实现的。

具体而言，声音在管道中的传播过程可以分为以下几个步骤：1.声源产生声波：声波是由声源产生的，它通过震动空气分子或介质分子而传播。

2.声波进入管道：由于管道的存在，声波在传播过程中会遇到管道的边界。

根据边界条件的不同，声波可能发生反射、折射或透射等现象。

3.声波在管道中传播：一旦声波进入管道，它会在管道内部通过空气分子或其他介质分子的相互碰撞传播。

这种传播过程可以看作是声波能量的传递和转移。

4.声波离开管道：当声波达到管道的尽头或出口时，它可能会继续传播出去，或者被管道的边界反射回来。

二、声音在管道中的影响因素声音在管道中的传播和波动受到多种因素的影响，下面将介绍其中的几个重要因素：1.管道的材质和形状：不同材质和形状的管道对声音的传播有着不同的影响。

例如，金属管道往往能够更好地传导声音，而弯曲的管道可能会导致声音的衰减或扩散。

2.管道的长度和直径：管道的长度和直径也会对声音的传播产生影响。

一般来说，较长的管道会使声音传播时间延长，而较大直径的管道可能会减小声音的损耗。

3.管道的壁面特性：管道壁面的特性如光滑度、材质粗糙度等也会对声音的传播产生一定的影响。

光滑的壁面可以减小声音的反射和散射，而粗糙的壁面则可能导致声音衰减。

4.管道中的介质：管道中的介质对声音的传播有着很大的影响。

不同的介质对声波的传播速度、衰减和散射等方面都有所不同。

三、声音波动的应用管道中的声音波动在很多领域都有着广泛的应用。

下面将介绍其中的几个例子：1.音频传输：在音响系统或通信系统中，声音波动可以通过管道传输，使得声音能够远距离传播。

例如，音响设备中的音频信号通过电缆传输到扬声器中，再通过管道中的声波传播。

声音在管道中反射与共鸣的影响声音是我们日常生活中不可或缺的一部分，它能够传递信息、产生情感、营造氛围。

而声音在管道中的传播往往经过反射与共鸣的过程，这会对声音产生一定的影响。

本文将探讨声音在管道中反射与共鸣的影响。

首先，让我们了解一下声音在管道中的反射。

当声音进入一个管道时，管道的表面会反射部分声波，使其沿着管道的方向向后传播。

这种反射现象会使得声音在管道内产生回声，并且会增加声音的延迟时间。

例如，当我们在一个长廊或隧道中说话时，会听到声音的回音，这便是由管道内的声音反射所引起的。

此外，共鸣也是影响声音在管道中传播的重要因素。

共鸣是指当某个物体受到外界声波的激励时，与该声波具有共同频率的振动频率被放大的现象。

在管道中，当声音与管道的共振频率匹配时，共鸣现象会发生。

具体来说，当声音的频率等于管道的固有频率时，声音在管道内将被放大。

这种共鸣现象可以在乐器中观察到。

例如，当我们吹奏一个笛子时，空气经过管道内形成共鸣，产生一系列特定频率的声音。

然而，反射与共鸣并非总是有益的。

他们可以对声音的清晰度和质量产生不良影响。

首先，管道内的声音反射可能产生回声效应，使人们难以辨别声源的位置和声音的方向。

这在影院或音响设备不够理想的场合尤为明显。

再者，在管道与声源之间存在共鸣时，声音可能会受到过度放大或频率失真的影响，使得声音与原始信号相比产生变化。

例如，在音乐演奏中，过强的共鸣会导致某些音符比其他音符更响亮，破坏了音乐的平衡。

因此，为了避免反射与共鸣对声音的不良影响，我们可以采取一些措施。

首先，可以通过管道内壁的吸声材料来减少声音的反射。

这些吸声材料可以吸收反射的声波，减少回声效应的产生。

其次，合理设计管道的形状与尺寸，以避免共振现象的发生。

通过改变管道的长度、直径等参数，可以改变共振频率从而避免共鸣。

此外，在需要保持声音的清晰度的场合，如会议室或录音棚，可以使用声音隔离技术，将管道与外界隔绝。

总之，声音在管道中反射与共鸣的影响是我们需要关注的一个重要问题。
