电学综合测试题与答案

电学综合计算题(含答案)30道题1.研究表明，有些金属电阻的阻值会随温度变化而变化。

利用这一特性可以制成金属电阻温度计，用来测量高温。

在电路中，电流表量程为15mA，电源电压为3V，R′为滑动变阻器，金属电阻作为温度计的测温探头。

在t≥℃时，金属电阻阻值Rt随温度t变化的关系为Rt=100+0.5t（单位为Ω）。

1) 如果要在温度为℃时测量，使电流表恰好达到满量程，即电流为15mA，则滑动变阻器R′接入电路的阻值为多少？2) 保持(1)中滑动变阻器R′接入电路的阻值不变，当被测温度为600℃时，电路消耗的电功率是多少？3) 如果把电流表的电流刻度盘换成对应的温度刻度盘，温度刻度的特点是什么？2.XXX画出了家里电吹风的电路图。

当开关S1闭合时，电吹风吹冷风；当S1和S2同时闭合时，电吹风吹热风。

XXX觉得有问题，认为只要把其中一个开关移到干路上，就能做到电热丝R工作时，电动机就一定在工作，从而使塑料外壳不会因操作失误而损坏。

电吹风机的铭牌如图所示。

1) 你认为XXX应该把哪个开关移到干路上，才能符合安全要求？为什么？2) 电吹风正常工作且吹热风时，流过电热丝的电流是多少？3) 电热丝R的阻值是多少？（电热丝的阻值随温度变化，不计）3.某学校生物小组的同学为了探索一项技术，使一种名贵的花在寒冷的冬季也能正常生长，决定搭建一个微型温室，温室内需要安装一个电发热体。

根据设计，该发热体用36V电压供电，发热功率为200W（设电能全部转化为内能）。

1) 为什么电发热体不采用220V电压而用36V电压供电？2) 采用36V电压供电，电发热体需要自制。

现决定用镍铬合金丝绕制，绕制成的电发热体正常工作时的电阻应为多少？3) 同学们在实验室里用2节干电池、电流表、电压表等器材，测出一段镍铬合金丝的阻值，用它制成发热体后，实际功率却小于设计的要求。

经检查，电压正常。

请猜想产生这种情况的原因可能是什么？没有接入电路．求：1）加热电阻R1的功率是多少？2）限流电阻R2的功率是多少？3）当食物温度达到103℃时，电路中的电流是多少？4）若手动开关S1一直保持闭合状态，电路中的电流和总功率分别是多少。

中考物理电学基础综合题含答案一、电磁学综合题1．（2）如图乙所示，通电长方体金属导体在磁场中发生霍尔效应时，由于C 、D 表面带有不同种电荷，因此在C 、D 的表面之间就形成一定电压，导体C 、D 两表面间的电压一定不为零；通过实验可知，电流越大、磁场越强，C 、D 两表面间的电压就越大，霍尔效应越显著，保持通过导体的电流大小与方向及磁场的方向均不变，C 、D 两表面间的电压越大，说明此时磁场越强。

（2019·河南中考模拟）某生态园设计了模拟日光和自动调温系统，实现照明、保温和加热的功能，其原理如图所示。

电源电压恒为220V ，R 1和R 2是两个电热丝（不考虑温度对电阻的影响），R 2＝30Ω，L 是标有“220V160W ”的照明灯泡。

白天有日光的时候，只开启该系统的保温功能并连续工作10h ，此时R 1与R 2的电功率之比为1：3；晚上温度较低的时候，需同时开启加热和照明功能，此时灯泡正常发光，此状态下系统需连续工作12h 、请解答下列问题（1）白天该系统应断开关_____（选填“S 1”、“S 2”或“S 1和S 2“），开启保温功能。

（2）R 1的阻值是多大_____？（3）晚上同时开启加热和照明功能时，电路的总功率是多大______？ （4）该系统每天消耗的电能是多少kW •h_______？ 【答案】S 1和S 2 10Ω 5000W 72.1kW •h 【解析】 【详解】（1）由题意可知，白天有日光的时候，只开启该系统的保温功能，此时灯泡不发光，总功率最小，由P ＝2U R可知，电路的总电阻应最大，即R 1与R 2应串联，所以，由图可知开关S 1、S 2都应断开；（2）当开关S 1、S 2都断开时，系统处于保温状态，此时R 1与R 2串联，由于串联电路中电流处处相等，则根据P ＝I 2R 可得R 1与R 2的电功率之比：12P P ＝2122I R I R ＝12R R ＝13；所以，R 1＝13R 2＝13×30Ω＝10Ω； （3）晚上温度较低的时候，S 1、S 2均闭合，开启加热和照明功能，此时L 与R 1并联，灯泡正常发光，所以，电路的总功率：P ＝P L +P R1＝P L +21U R ＝160W+()2220V 10Ω＝5000W ＝5kW ；2．心脏的平均功率：960J 16W 60sW P t ===。

高中电学综合试题及答案一、选择题（每题3分，共30分）1. 以下关于电流方向的描述，正确的是：A. 正电荷的定向移动方向B. 电子的定向移动方向C. 正电荷的定向移动方向与电子的定向移动方向相反D. 电子的定向移动方向与电流方向相同2. 电阻的单位是：A. 欧姆B. 伏特C. 瓦特D. 库仑3. 欧姆定律表明：A. 电流与电压成正比，与电阻成反比B. 电流与电压成反比，与电阻成正比C. 电压与电流成正比，与电阻成反比D. 电压与电流成反比，与电阻成正比4. 并联电路中，各支路的电压：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比5. 串联电路中，各电阻的电流：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比6. 电容器的电容大小与以下哪个因素无关？A. 电容器两极板间的距离B. 电容器两极板的面积C. 电容器两极板间的介质D. 电容器的电压7. 电感器的自感系数与以下哪个因素无关？A. 线圈的匝数B. 线圈的面积C. 线圈的材料D. 通过线圈的电流8. 交流电的有效值与峰值的关系是：A. 有效值等于峰值B. 有效值等于峰值的一半C. 有效值等于峰值的根号2倍D. 有效值等于峰值的根号2分之一9. 电磁感应现象中，感应电动势的方向与以下哪个因素有关？A. 磁场的方向B. 导体的运动方向C. 磁场的方向和导体的运动方向D. 导体的电阻10. 以下哪个设备不是利用电磁感应原理工作的？A. 发电机B. 变压器C. 电动机D. 电热器二、填空题（每题2分，共20分）1. 电流的国际单位是______。

2. 电阻的国际单位是______。

3. 欧姆定律的公式是______。

4. 并联电路的总电阻与各支路电阻的关系是______。

5. 串联电路的总电压与各电阻电压的关系是______。

6. 电容器的电容公式是______。

7. 电感器的自感系数公式是______。

8. 交流电的频率与周期的关系是______。

中考物理阶段性测试（十二）电学综合一、选择题１．下列物体通常情况下属于导体的是（）Ａ．铅笔芯Ｂ．橡胶套Ｃ．干木条Ｄ．陶瓷罐２．用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示），发现验电器的两个金属箔片张开．以下说法正确的是（）Ａ．毛皮和橡胶棒摩擦的过程中创造了电子Ｂ．毛皮和橡胶棒摩擦的过程中橡胶棒得到电子Ｃ．验电器的金属箔片张开是因为带了异种电荷Ｄ．橡胶棒接触验电器的金属球时，电子向橡胶棒转移３．下图中两灯规格不同，能测出通过灯Ｌ１电流的电路是（）４．下列关于电磁现象的说法正确的是（）Ａ．通电螺线管周围的磁场强弱与电流大小有关Ｂ．电吹风里的电动机是利用电磁感应原理工作的Ｃ．通电导体在磁场中的受力方向只与电流方向有关Ｄ．只要闭合电路的部分导体在磁场中运动就会产生感应电流５．下列图中符合安全用电与保护原则的是（）６．如图所示的实验装置中，能说明电动机工作原理的是（）７．将一个标有“２２０Ｖ２００Ｗ”的电风扇单独接在家庭电路中，正常工作１ｍｉｎ后，电能表示数如图所示．下列说法中正确的是（）Ａ．这段时间内电风扇消耗了１１２３．４Ｊ的电能Ｂ．这段时间内电能表转盘共转了１０转Ｃ．电能表应安装在家庭电路的总开关之后Ｄ．此时该电路不能再接入一台功率为２５００Ｗ的空调８．在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片Ｐ向右移动的过程中，下列说法正确的是（）Ａ．电流表的示数变小，电压表的示数变大Ｂ．电流表的示数变大，电压表的示数变小Ｃ．电流表的示数不变，电压表的示数不变Ｄ．电流表的示数变小，电压表的示数不变９．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示．如果此时将开关闭合，则（）Ａ．两表都可能被烧坏Ｂ．两表都不会被烧坏Ｃ．电流表不会被烧坏Ｄ．电压表不会被烧坏，电流表可能被烧坏１０．如图甲所示，电源电压恒为６Ｖ，Ｒ为热敏电阻，其阻值随温度变化如图乙所示，的是（）Ｒ０是阻值为１０Ω的定值电阻，闭合开关Ｓ．通过分析，下列说法错误．．Ａ．图甲中的Ｒ０有保护电路的作用Ｂ．温度升高时，电压表的示数会变小Ｃ．温度为４０℃时，电流表的示数为０．２ＡＤ．温度降低时，电压表与电流表示数的比值变小二、填空题１１．街道两旁的节日小彩灯同时亮同时灭，由此（选填“能”或“不能”）判断其连接方式．如果其中一只彩灯烧坏，其他彩灯仍然发光，由此可判断彩灯的连接方式为（选填“串”或“并”）联．１２．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池，观察电压表的接线情况和指针偏转可知：锌片是盐水电池的极，电池的电压为Ｖ．１３．我们家里的白炽灯正常工作时的电压为Ｖ；它是根据电流的效应工作的；控制电灯的开关必须接在线上．１４．英国物理学家经过１０年的不懈探索，终于在１８３１年发现了电磁感应现象，由此发明了（选填“电动机”或“发电机”），开创了电气化时代的新纪元．１５．如图是一种温度自动报警器的原理图，在特制的（选填“酒精”“煤油”或“水银”）温度计内插入一段金属丝，当温度达到金属丝下端所指的温度时，左边电路接通将衔铁吸引过来，这是利用了电流的（选填“热”或“磁”）效应，同时右边电路接通使电铃发出报警信号．１６．如图甲所示电路中，当闭合开关Ｓ后，两个电压表指针偏转角度相同，指针位置如图乙所示．电阻Ｒ２两端的电压为Ｖ，电阻Ｒ１、Ｒ２的阻值之比为．１７．如图甲所示的电路中，电源电压保持不变，闭合开关，将变阻器滑片从一端移动到另一端的过程中，两只电压表与电流表示数的变化关系图线如图乙所示，则电源电压为Ｖ，滑片移至最左端时１０ｓ内电流通过Ｒ１产生的热量为Ｊ．三、作图题１８．如图所示，请标出小磁针静止时的Ｎ极和磁感线的方向．１９．图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．四、实验探究题２０．导体电阻的大小与哪些因素有关呢？对于这个问题，小明想起课堂上老师把电压比作水压，把电流比作水流．于是他想：电阻也可以比作是水管对水流的阻力，他还想到水管内部粗糙程度、有无杂物和它的长短粗细都可能导致水管对水流的阻力不同．因此经过分析，他提出了以下几种猜想：猜想１：导体的电阻可能跟导体的材料有关；猜想２：导体的电阻可能跟导体的长度有关；猜想３：导体的电阻可能跟导体的横截面积有关；为了验证自己的猜想，实验室有如下表格中的７种电阻丝，则：（１）若要探究电阻跟横截面积的关系，可依次把如图中Ｍ、Ｎ跟电阻丝、（选填导线代号）的两端连接；闭合开关记下电流表示数，分析比较这两个金属丝电阻大小；（２）若依次把Ｍ、Ｎ跟电阻丝Ｃ、Ｆ的两端连接；闭合开关记下电流表示数，分析比较这两个金属丝的电阻大小，这时探究的是电阻跟导体的的关系；（３）在上面的实验中，电阻的大小并不能直接观察，而是通过电流表的示数反映出来的，电流表的示数越大，说明电阻丝的电阻越．２１．为探究“影响电磁铁磁性强弱的因素”，小明用电池（电压一定）、滑动变阻器、数量很多的大头针、铁钉以及足够长的漆包线为主要器材，进行如图所示的实验，闭合开关后．（１）他将滑动变阻器的滑片向左移动，电磁铁吸引大头针的数量会（选填“增加”“不变”或“减少”）．（２）由图可知，铁钉的磁性较强．（３）由图可知，甲铁钉钉尖是极．２２．如图甲所示是“测量电阻Ｒｘ阻值”的实验电路．器材可以满足实验要求．（１）某同学正确连接电路后，闭合开关，移动滑动变阻器滑片Ｐ，发现电流表示数为０，电压表有示数，则出现故障的原因可能是；（２）排除故障后，调节滑动变阻器，当电压表示数为４Ｖ时，电流表示数如图乙所示为Ａ，电阻Ｒｘ的阻值为Ω；（３）进行了多次测量，求出了Ｒｘ的阻值．（４）后来小明设计了另一种测量电阻的方案，电路如图丙所示，方案中定值电阻的阻值为Ｒ０①断开开关Ｓ２，闭合开关Ｓ、Ｓ１，电压表示数为Ｕ１；②断开开关Ｓ１，闭合开关Ｓ、Ｓ２，电压表示数为Ｕ２；则电阻Ｒｘ的阻值表达式为Ｒｘ＝．２３．小华在“测量小灯泡的额定功率”的实验中，电源电压为３Ｖ，小灯泡额定电压为２．５Ｖ．（１）为了完成实验，请用笔画线代替导线将图甲中的实物图补充完整（导线不能交叉）．（２）闭合开关Ｓ，移动滑片，发现小灯泡不亮，电流表无示数，电压表有明显示数，则发生此故障的原因可能是．（３）排除故障后，闭合开关Ｓ，移动滑动变阻器的滑片到某一位置时，电压表示数为２．０Ｖ，为了测定小灯泡的额定功率，应将滑片向端移动．（４）当电压表示数为２．５Ｖ时，电流表示数如图乙所示，则表格中空白处的数据为，小灯泡的额定功率为Ｗ．（５）小华通过计算发现，三次实验中小灯泡的电阻相差较大，其原因是．五、综合应用题２４．如图所示，电源电压可调，小灯泡上标有“６Ｖ０．５Ａ”的字样（不考虑温度对小灯泡电阻的影响），电流表量程：０～０．６Ａ，电压表量程：０～３Ｖ，滑动变阻器的规格为“２０Ω１Ａ”．（１）电源电压调至６Ｖ，闭合开关Ｓ１和Ｓ２，移动滑动变阻器的滑片Ｐ，使小灯泡正常发光，电流表示数为０．６Ａ，则电压表的示数是多少？Ｒ０的阻值是多少？（２）电源电压调至８Ｖ，断开开关Ｓ１、闭合开关Ｓ２，为了保证电路安全，求滑动变阻器的阻值变化范围．２５．如图甲所示为某型号室内电加热器，有高温和低温两个挡位，额定电压为２２０Ｖ，高温挡和低温挡功率分别为２２００Ｗ和１０００Ｗ，简化电路如图乙所示．（１）使用电加热器时，要插入三孔插座，是为了将金属外壳与相连；当开关Ｓ１闭合、Ｓ２断开时，电加热器处于温挡．（２）请计算电阻丝Ｒ１的阻值和通过电阻丝Ｒ２的电流．（结果保留一位小数）（３）在额定电压下，使用高温挡工作３小时，电加热器产生的热量是多少焦耳参考答案１．Ａ２．Ｂ【解析】摩擦起电的实质是电荷的转移，而不是创造了电子，Ａ错误；用毛皮摩擦橡胶棒，橡胶棒得到电子带负电，Ｂ正确；验电器的金属箔片张开是因为带了同种电荷，同种电荷相互排斥，Ｃ错误；毛皮摩擦过的橡胶棒带负电，它与不带电的验电器金属球接触，多余的负电荷通过金属球向验电器的金属箔片运动，Ｄ错误．故选Ｂ．３．Ｃ【解析】图Ａ中电流表与灯Ｌ２串联，且电流正入负出，能正确测出通过灯Ｌ２的电流，不能测出通过Ｌ１的电流，Ａ错误；图Ｂ中电流表与灯Ｌ１串联，正负接线柱接反了，不能测出通过灯Ｌ１的电流，Ｂ错误；图Ｃ中灯泡Ｌ１与Ｌ２并联，干路中的电流表测干路中的总电流Ｉ，支路中的电流表测量通过灯泡Ｌ２的电流Ｉ２，则通过Ｌ１的电流为Ｉ１＝Ｉ－Ｉ２，Ｃ正确；图Ｄ中灯泡Ｌ１与Ｌ２并联，干路中的电流表测干路中的电流，不能测出通过Ｌ１的电流，Ｄ错误．故选Ｃ．４．Ａ５．Ｄ【解析】在落地高压线附近行走会出现跨步电压触电，Ａ不符合题意；多个大功率用电器不要同时使用一个插座，这样总功率过大，电流过大，容易出现火灾，Ｂ不符合题意；开关应接火线，若接零线当开关断开时，灯具仍带电，存在安全隐患，Ｃ不符合题意；电水壶接三孔插座，使电水壶的金属外壳接地，防止火线与金属外壳相连而导致漏电事故，起保护作用，Ｄ符合题意．故选Ｄ．６．Ｂ【解析】Ａ是奥斯特实验图，小磁针指针偏转说明通电导体周围存在磁场，不符合题意；Ｂ电路中有电源，通电导体受到磁场力的作用发生运动，是电动机的工作原理，符合题意；Ｃ图的电磁继电器主要利用了电流的磁效应，与电动机的原理不同，不符合题意；Ｄ是电磁感应的实验图，属于发电机的原理，不符合题意．故选Ｂ．７．Ｂ【解析】电能表上的示数是１１２３．４ｋＷ·ｈ，指这块电能表从使用到现在，接在这个电能表下的用电器一共消耗的电能，Ａ错误；电风扇正常工作１ｍｉｎ消耗的电能Ｗ＝Ｐｔ＝０．２ｋＷ×１６０ｈ＝１３００ｋＷ·ｈ，ｎ＝１３００ｋＷ·ｈ×３０００ｒ／（ｋＷ·ｈ）＝１０ｒ，Ｂ正确；电能表应该安装在家庭电路总开关之前，Ｃ错误；Ｐ最大＝ＵＩ最大＝２２０Ｖ×２０Ａ＝４４００Ｗ，Ｐ余＝Ｐ最大－Ｐ＝４４００Ｗ－２００Ｗ＝４２００Ｗ＞２５００Ｗ，空调还能接入使用，Ｄ错误．故选Ｂ．８．Ｃ【解析】图中灯泡Ｌ与滑动变阻器Ｒ组成并联电路，电压表测电源电压，电源电压保持不变，故电压表示数不变，Ａ、Ｂ错误；电流表测通过小灯泡的电流，小灯泡两端电压不变，通过它的电流也不变，电流表示数不变．Ｃ正确、Ｄ错误．故选Ｃ．９．Ｄ【解析】电压表内阻很大，通过电压表的电流很小，电压表和与电压表串联的小灯泡都不可能被烧坏；电流表内阻很小，电流表在电路中相当于导线，造成电源短路，将有很大电流通过电流表及干路导线，电流表和干路导线都有被烧坏的危险．故选Ｄ．１０．Ｄ【解析】因为如果电路中只接热敏电阻，温度较高时，热敏电阻的阻值很小，可能导致电路中电流过大，损坏电路元件，所以Ｒ０有保护电路的作用，Ａ正确，不符合题意；温度升高时，热敏电阻的阻值减小，电路中的总阻值减小，根据欧姆定律可知，电路中的电流增大，根据Ｕ＝ＩＲ可得，定值电阻两端电压增大，电源电压保持不变，则热敏电阻两端电压减小，即电压表示数减小，Ｂ正确，不符合题意；温度为４０℃时，电路中的总电阻是Ｒ总＝Ｒ０＋Ｒ热敏＝１０Ω＋２０Ω＝３０Ω，则电流表的示数是Ｉ＝ＵＲ总＝６Ｖ３０Ω＝０．２Ａ，Ｃ正确，不符合题意；电压表测量热敏电阻两端电压，电流表测量电路中的电流，根据Ｒ＝ＵＩ可得，电压表与电流表示数的比值是热敏电阻的阻值，而温度降低时热敏电阻的阻值增大，所以两表示数的比值增大，Ｄ错误，符合题意．故选Ｄ．１１．不能并１２．负０．６１３．２２０热火１４．法拉第发电机１５．水银磁１６．１．６４∶１【解析】由电路图可知，电阻Ｒ１，Ｒ２串联，电压表测电源电压，电压表测Ｒ２两端的电压，示数应大于电压表示数，则的示数为８Ｖ，的示数为１．６Ｖ；Ｒ１两端电压Ｕ１＝Ｕ－Ｕ２＝８Ｖ－１．６Ｖ＝６．４Ｖ，串联电路电阻之比等于分电压之比，所以Ｒ１Ｒ２＝Ｕ１Ｕ２＝６．４Ｖ１．６Ｖ＝４１．１７．１５６【解析】由电路图可知，滑动变阻器与Ｒ１与Ｒ２串联，电压表测Ｒ２两端的电压，电压表测量滑动变阻器与Ｒ２两端电压之和，电流表测电路中的电流，当滑动变阻器的滑片向右移动时，电路中电压表示数变大，示数减小，电路中的电流增大，由图乙可知，当滑片移到最左端时，由欧姆定律可得Ｕ－１２ＶＲ１＝０．２Ａ①，当滑片移动最右端时，由欧姆定律可得Ｕ－６ＶＲ１＝０．６Ａ②，由①②组成方程组解之可得Ｕ＝１５Ｖ，Ｒ１＝１５Ω，当滑片移到左端时，Ｒ１在１０ｓ产生的热量Ｑ＝Ｉ２Ｒ１ｔ＝（０．２Ａ）２×１５Ω×１０ｓ＝６Ｊ．１８．如答图所示【解析】磁体外部的磁感线都是从它的Ｎ极出发，回到它的Ｓ极，则磁感线方向由Ｎ极指向Ｓ极；根据同名磁极相互排斥，异名磁极相互吸引的原理，小磁针靠近条形磁体Ｓ极的一端为Ｎ极．具体如答图所示．１９．如答图所示２０．（１）ＡＤ（２）材料（３）小【解析】（１）若要探究电阻跟横截面积的关系，根据控制变量法可知，应控制电阻丝的长度和材料相同，只改变电阻丝的横截面积，故应选择Ａ、Ｄ两个电阻丝；（２）若依次选择Ｃ、Ｆ两根电阻丝接入电路，由于Ｃ、Ｆ两个电阻丝的长度和横截面积相同，而材料不同，因此是为了探究电阻跟导体的材料的关系；（３）电阻反映的是导体对电流阻碍作用的大小，因此在电压相同时，根据欧姆定律Ｉ＝ＵＲ可知，电流表示数越大，说明电阻丝的电阻越小．２１．（１）增加（２）乙（３）Ｎ２２．（１）Ｒｘ断路（２）０．５８（４）Ｕ１Ｒ０Ｕ２－Ｕ１【解析】（１）该电路中，若闭合开关，发现电流表无示数，说明没有电流，电路断路；此时电压表有示数，即电压表和电源的连线没有断开，故可知，可能是Ｒｘ断路导致的；（２）据题图可知，此时电流表选择的是小量程，其读数是０．５Ａ，故此时的电阻是：Ｒｘ＝ＵＩ＝４Ｖ０．５Ａ＝８Ω；（４）需要测量的物理量有电源的电压Ｕ，Ｒｘ两端电压．步骤①闭合Ｓ和Ｓ１，断开Ｓ２，读出电压表示数Ｕ１，即Ｒｘ两端电压Ｕ１；②闭合Ｓ和Ｓ２，断开Ｓ１，读出电压表示数Ｕ２，即电源电压．又Ｒ０与Ｒｘ串联，所以此时Ｒ０的电压是：Ｕ２－Ｕ１；故通过Ｒ０的电流是：Ｉ＝Ｕ２－Ｕ１Ｒ０，所以此时的待测电阻Ｒｘ＝ＵｘＩ＝Ｕ１Ｒ０Ｕ２－Ｕ１．２３．（１）如答图所示（２）小灯泡断路（３）左（Ａ或Ｃ）（４）０．２２０．５５（５）小灯泡的电阻受温度的影响【解析】（１）根据题意，小灯泡的额定电压为２．５Ｖ，电压表测量小灯泡两端电压，所以电压表的量程选择小量程，小灯泡和滑动变阻器串联，如答图所示；（２）闭合开关Ｓ，电流表无示数，说明电路中有断路，又因为电压表有明显示数，说明与电压表并联的电路之间有断路，所以有可能是小灯泡断路；（３）为了测定小灯泡的额定电功率，必须使小灯泡两端电压为额定电压Ｕ额＝２．５Ｖ，由于此时电压表示数为２．０Ｖ，要使小灯泡的电压增大，根据Ｕ＝ＩＲ可知，必须使电路中的电流变大；根据Ｉ＝Ｕ总Ｒ总，Ｉ变大，Ｒ总必须减小，所以滑动变阻器的滑片向左端移动；（４）如图乙所示，电流表的示数是Ｉ＝０．２２Ａ，所以小灯泡的额定电功率为Ｐ额＝Ｕ额Ｉ＝２．５Ｖ×０．２２Ａ＝０．５５Ｗ；（５）通过计算发现，三次实验中小灯泡的电阻相差较大，原因是小灯泡的电阻受温度的影响而变化．２４．解：（１）当电源电压调至６Ｖ时，Ｓ１、Ｓ２闭合，灯泡Ｌ与滑动变阻器Ｒ串联，再与Ｒ０并联，由于灯泡正常发光，所以灯泡两端的电压ＵＬ＝６Ｖ，故滑动变阻器两端的电压ＵＲ＝Ｕ－ＵＬ＝６Ｖ－６Ｖ＝０Ｖ，即电压表的示数为０Ｖ．通过Ｒ０的电流：Ｉ０＝Ｉ总－ＩＬ＝０．６Ａ－０．５Ａ＝０．１Ａ，则Ｒ０的阻值Ｒ０＝Ｕ０Ｉ０＝６Ｖ０．１Ａ＝６０Ω（２）当电源电压调为８Ｖ，Ｓ１断开、Ｓ２闭合时，灯泡Ｌ与滑动变阻器Ｒ串联，当电压表示数为３Ｖ时，滑动变阻器的阻值最大灯泡的电阻ＲＬ＝ＵＬＩＬ＝６Ｖ０．５Ａ＝１２Ω灯泡两端的电压ＵＬ＝Ｕ－ＵＲ＝８Ｖ－３Ｖ＝５Ｖ通过灯泡的电流ＩＲ＝ＩＬ＝ＵＬＲＬ＝５Ｖ１２Ω＝５１２Ａ滑动变阻器的最大阻值：Ｒｍａｘ＝ＵＲＩＲ＝３Ｖ５１２Ａ＝７．２Ω当电路中的电流为０．５Ａ时，滑动变阻器的阻值最小ＵＲ＝Ｕ－ＵＬ＝８Ｖ－６Ｖ＝２ＶＲｍｉｎ＝ＵＲＩＲ＝２Ｖ０．５Ａ＝４Ω故滑动变阻器的阻值变化范围是４Ω～７．２Ω２５．（１）大地（或地线）低解：（２）低温挡时只有Ｒ１工作，由Ｐ＝ＵＩ和Ｉ＝ＵＲ得Ｒ１＝Ｕ２Ｐ低＝（２２０Ｖ）２１０００Ｗ＝４８．４ΩＳ１、Ｓ２都闭合时，Ｒ１和Ｒ２并联，电加热器处于高温挡Ｒ２的功率：Ｐ２＝Ｐ高－Ｐ低＝２２００Ｗ－１０００Ｗ＝１２００Ｗ由Ｐ＝ＵＩ得，通过电阻Ｒ２的电流Ｉ２＝Ｐ２Ｕ＝１２００Ｗ２２０Ｖ≈５．５Ａ（３）在额定电压下，使用高温挡工作３小时，电加热器产生的热量Ｑ＝Ｗ＝Ｐ高ｔ＝２２００Ｗ×３×３６００ｓ＝２．３７６×１０７Ｊ。

物理电学测试题及答案一、选择题（每题3分，共30分）1. 电荷的基本性质是：A. 同种电荷相互排斥B. 异种电荷相互吸引C. 电荷不能被创造或消灭D. 以上都是答案：D2. 在电路中，电流的方向是：A. 正电荷的定向移动方向B. 负电荷的定向移动方向C. 电子的定向移动方向D. 以上都是答案：A3. 欧姆定律的公式是：A. V=IRB. I=V/RC. R=V/ID. 以上都是答案：D4. 电容器的电容与电容器两极板间的电压和电荷量的关系是：A. 电容与电压成正比B. 电容与电荷量成正比C. 电容与电压和电荷量无关D. 以上都是5. 以下哪个因素不会影响导体的电阻？A. 导体的长度B. 导体的横截面积C. 导体的材料D. 导体的温度答案：D6. 电磁感应现象是由以下哪位科学家发现的？A. 牛顿B. 法拉第C. 爱因斯坦D. 麦克斯韦答案：B7. 交流电的频率是指：A. 电流方向每秒改变的次数B. 电流大小每秒改变的次数C. 电流方向和大小每秒改变的次数D. 以上都是答案：A8. 以下哪种波是横波？A. 声波B. 电磁波C. 光波D. 以上都是答案：B9. 电流的单位是：B. 安培C. 欧姆D. 瓦特答案：B10. 电功率的计算公式是：A. P=VIB. P=V^2/RC. P=I^2RD. 以上都是答案：D二、填空题（每题2分，共20分）1. 电荷的单位是______。

答案：库仑2. 电阻的单位是______。

答案：欧姆3. 电能的单位是______。

答案：焦耳4. 电流通过导体产生的热量与电流的平方、电阻和时间成正比，这个定律被称为______定律。

答案：焦耳5. 一个1000欧姆的电阻通过2安培的电流，其功率是______瓦特。

答案：20006. 电磁波的传播速度在真空中是______米/秒。

答案：3×10^87. 一个电容器的电容是2微法拉，当它两端的电压是5伏特时，它储存的电荷量是______库仑。

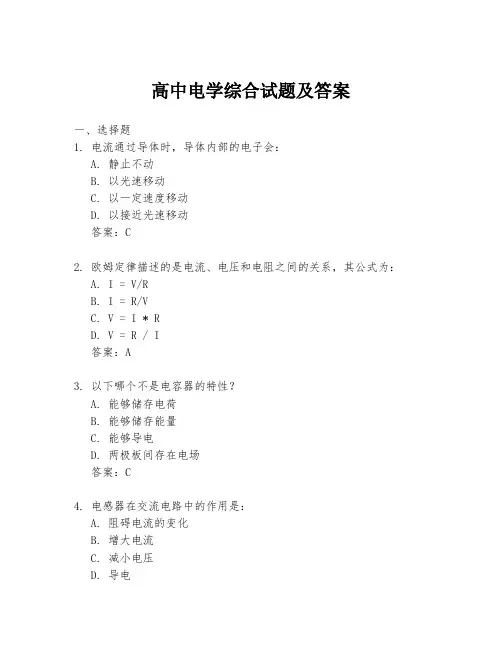

高中电学综合试题及答案一、选择题1. 电流通过导体时，导体内部的电子会：A. 静止不动B. 以光速移动C. 以一定速度移动D. 以接近光速移动答案：C2. 欧姆定律描述的是电流、电压和电阻之间的关系，其公式为：A. I = V/RB. I = R/VC. V = I * RD. V = R / I答案：A3. 以下哪个不是电容器的特性？A. 能够储存电荷B. 能够储存能量C. 能够导电D. 两极板间存在电场答案：C4. 电感器在交流电路中的作用是：A. 阻碍电流的变化B. 增大电流C. 减小电压D. 导电答案：A5. 串联电路中，总电阻等于各个电阻的：A. 和B. 差C. 积D. 倒数之和答案：A二、填空题6. 法拉第电磁感应定律表明，当磁场中的磁通量发生变化时，会在导体中产生_______。

答案：感应电动势7. 电容器的单位是_______，符号为_______。

答案：法拉，F8. 电路中，电阻的单位是_______，符号为_______。

答案：欧姆，Ω9. 电流的国际单位是_______，符号为_______。

答案：安培，A10. 电源的电动势表示电源将其他形式的能量转化为电能的能力，其单位是_______。

答案：伏特，V三、简答题11. 什么是基尔霍夫电压定律？答案：基尔霍夫电压定律指出，在一个闭合电路中，沿着闭合路径的电压降之和等于电压升之和。

12. 什么是电容器的充放电过程？答案：电容器的充放电过程是指电容器在电路中储存和释放电荷的过程。

当电容器充电时，电子从电源流向电容器的一极，而另一极则积累正电荷；放电时，储存的电荷通过电路释放。

四、计算题13. 有一个串联电路，包含两个电阻，R1 = 100Ω，R2 = 200Ω，电源电压为24V。

求电路中的总电阻和电流。

答案：总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω。

根据欧姆定律，电流I = V / R_total = 24V / 300Ω = 0.08A。

电学试题及答案一、单选题1. 电流的单位是（）。

A. 伏特B. 安培C. 瓦特D. 欧姆答案：B2. 电压的单位是（）。

A. 安培B. 伏特C. 瓦特D. 欧姆答案：B3. 电阻的单位是（）。

A. 安培B. 伏特C. 瓦特D. 欧姆答案：D4. 导体的电阻与导体的长度、横截面积和材料有关，下列说法正确的是（）。

A. 导体越长，电阻越大B. 导体越短，电阻越大C. 导体越粗，电阻越小D. 导体越细，电阻越小答案：A5. 欧姆定律的数学表达式是（）。

A. I = V/RB. V = IRC. R = V/ID. I = R/V答案：B二、填空题1. 电流通过导体时，导体两端的电压与通过导体的电流之比，称为导体的________。

答案：电阻2. 电容器的单位是________。

答案：法拉3. 电感器的单位是________。

答案：亨利4. 电能的单位是________。

答案：焦耳5. 电功率的单位是________。

答案：瓦特三、计算题1. 已知电阻R=10Ω，电压V=12V，求通过电阻的电流I。

答案：I = V/R = 12V / 10Ω = 1.2A2. 已知电流I=2A，电阻R=5Ω，求电阻两端的电压V。

答案：V = IR = 2A * 5Ω = 10V3. 已知电压V=220V，电流I=0.5A，求电阻R。

答案：R = V/I = 220V / 0.5A = 440Ω4. 已知电容器的电容C=2μF，电压V=100V，求电容器存储的电荷Q。

答案：Q = CV = 2μF * 100V = 200μC5. 已知电感器的电感L=0.5H，电流I=1A，求电感器存储的能量E。

答案：E = 0.5 * L * I^2 = 0.5 * 0.5H * (1A)^2 = 0.25J四、简答题1. 什么是串联电路？答案：串联电路是指电路中各元件首尾相连，电流在电路中只有一条路径的电路。

2. 什么是并联电路？答案：并联电路是指电路中各元件两端分别相连，电流有多条路径的电路。

电学考试题及答案一、选择题（每题2分，共20分）1. 电流的国际单位是：A. 牛顿（N）B. 库仑（C）C. 安培（A）D. 伏特（V）答案：C2. 欧姆定律表达式为：A. V = IRB. I = V/RC. R = V/ID. V = R*I答案：B3. 以下哪个不是基本电路元件？A. 电阻B. 电容C. 电感D. 变压器答案：D4. 串联电路中，总电阻等于各部分电阻之和，这是：A. 基尔霍夫电流定律B. 基尔霍夫电压定律C. 欧姆定律D. 串联电阻定律答案：D5. 并联电路中，总电流等于各支路电流之和，这是：A. 基尔霍夫电流定律B. 基尔霍夫电压定律C. 欧姆定律D. 并联电流定律答案：A二、填空题（每空2分，共20分）6. 当电路中的电阻为10Ω，电压为20V时，根据欧姆定律，电流为______A。

答案：27. 电容器的单位是______。

答案：法拉（F）8. 电感器在交流电路中会产生______。

答案：感抗9. 理想电压源的特点是：无论负载如何变化，其两端电压保持______。

答案：恒定10. 功率的国际单位是______。

答案：瓦特（W）三、简答题（每题10分，共20分）11. 解释什么是基尔霍夫电压定律，并给出一个应用实例。

答案：基尔霍夫电压定律（KVL）指出，沿着闭合电路的路径，电压的总和为零。

这意味着在任何闭合电路中，电源产生的总电压等于电路中所有元件消耗的电压之和。

应用实例：在设计电源电路时，工程师会利用KVL来确保电路中的电压分配满足设备的要求。

12. 什么是超导现象？它在实际应用中有哪些潜在用途？答案：超导现象是指某些材料在低于特定温度时，电阻突然降为零的现象。

这使得电流可以在这些材料中无损耗地流动。

超导现象的潜在应用包括磁悬浮列车、MRI成像设备、粒子加速器和超导电缆等。

四、计算题（每题15分，共40分）13. 一个简单的串联电路包含一个12V的电源，一个5Ω的电阻和一个10Ω的电阻。

九年级物理(电学)综合测试卷(时间90分钟，满分100分)一、选择题(每小题只有一个选项准确，每小题2分，共24分)1．【题文】家庭中使用的电水壶，正常工作时通过的电流约为( ) A．40 A B．4 A C．400 mA D．40 mA【答案】B2．【题文】小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15 min内，消耗电能0．3 kW·h，这个用电器可能是( )A．空调器B．电冰箱C．电视机D．收音机【答案】A3．【题文】随着生活水平的提升，家用电器日益增多．某户实行电路旧线改造后，将保险丝的规格由10 A换成了15 A，则该线路允许同时接入用电器的功率比原来增加了( )A．2200 W B．3300 W C．1100 W D．5500 W【答案】C4．【题文】下面所示电器中，利用电流的热效应来工作的是( )A．电磁起重机B．电炉C．电风扇D．电脑【答案】B5．【题文】为了避免触电事故，下列电器安装不符合国家规定的技术要求的是( )【答案】B6．【题文】随着人们生活水平的逐步提升，家用电器的持续增多．下列关于家庭电路的说法中，准确的是( )A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．电路中电流过大的原因之一是使用的电器总功率过大D．增增大功率用电器时，只需换上充足粗的保险丝即可【答案】C7．【题文】有一串小彩灯，每盏小彩灯的规格为“4V 0．2A”．下列表述中不准确的是( )A．若要使小彩灯在家庭电路中正常工作，应把55盏小彩灯串联起来使用B．每盏小彩灯正常工作时的电阻是20C．每盏小彩灯的额定功率是0．8 WD．小彩灯不工作时，电阻为零【答案】D8．【题文】将分别标有“16V 8W”、“8V 4W”字样的灯L1、L2串联使用．当灯L1正常发光时，灯L2会( )A．正常发光B．比正常发光暗C．比正常发光亮D．以上三种情况均有可能【答案】A9．【题文】夏天在家里打开空调时，发现室内的灯光变暗．关于这个现象，下列说法中不准确的是(不考虑温度对电阻的影响) ( )A．进户线中的电流变大了B．线路中的热损耗变大了C．线路中的总电阻变大了D．灯两端的电压变小了【答案】C10. 【题文】如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。

初三物理电学综合专题试题答案及解析1.(1)回顾实验和探究（请将下列实验报告中的空缺部分填写完整）如图是小雨通过改变通电螺丝管中电流方向或线圈的缠绕方向观察到的现象，请根据图甲、乙、丙中小磁针的指向，判定并标出图丁中小磁针的N、S极．请标出图中电源的正、负极请在方框中画出实验电路图：表1 R=10ΩU/V 1.0 1.6 2.2I/A0.10.160.22表2 U=2VR/Ω51020I/A0.40.2如图所示的图象中，能正确表示电阻一定时电流与电压关系的图线是___．将上述实验电路中的定值电阻换成标有“2.5V 0.3A”的小灯泡，在测量小灯泡的电功率时，两电表示数如图所示，此时小灯泡的实际功率为____W ．若要使小灯泡正常发光，应将滑动变阻器的滑片向____移动．【答案】（1）如下图；转换；安培；如下图；（2）如下图；0.1A；a；0.48；左．【解析】（1）从甲图可以看出甲小磁针左端为N极，所以螺线管右端为S极；比较甲和乙图可以看出，改变通电螺线管中电流方向，通电螺线管磁场方向改变。

比较甲和丙图可以看出，改变通电螺线管线圈的缠绕方向，通电螺线管磁场方向改变。

比较乙和丙图可以看出，同时改变通电螺线管中电流方向和线圈的缠绕方向，通电螺线管磁场方向不变。

丁与甲同时改变通电螺线管中电流方向和线圈的缠绕方向，故磁场方向相同。

实验中通电螺丝管的极性可以通过小磁针的指向来确定，这里运用了转换法．我们可以用安培定则来判定通电螺丝管的极性与导线中电流方向的关系．根据安培定则，用手握住螺线管，大拇指指向螺线管的N极，弯曲的四指所指的方向即螺线管中的电流方向，见答案。

（2）实验室里面常用伏安法测电阻，原理为R=用电压表测导体两端的电压，用电流表测通过导体的电流，滑动变阻器起到保护电路和改变电路中的电流作用，其他仪器有电源、开关、导体和导线实验电路图见答案。

由欧姆定律I===0.1A电阻一定时，导体中的电流跟导体两端的电压成正比，故图象a能表示其关系；由图可知，电压表的示数为2.0V，电流表的示数为0.24A，灯泡的实际功率为：P=UI=2.0V×0.24A=0.48W；若“2.5V 0.3A”灯泡正常发光，要变为原来的灯泡两端的电压，变为原来的电路中的电流，所以应减小滑动变阻器的电阻，滑片向左移。
