数字波束形成dbf原理

雷达数字波束形成技术是一种在雷达系统中应用的技术，其目的是提高雷达的性能和抗干扰能力。

数字波束形成技术（DBF）在雷达系统中能够实现超分辨和低副瓣性能，方便后续进行阵列信号处理，以获得优良性能。

它通过保存天线阵列单元信号的全部信息，并采用先进的数字信号处理技术对阵列信号进行处理，实现波束扫描和自适应波束形成等。

在雷达通信电子战领域，数字波束形成技术也常被应用。

例如，它可以通过形成单个或多个独立可控的波束，不损失信噪比的情况下，实现增强特定方向的信号功率并抑制其它方向的干扰信号。

然而，数字波束形成技术也存在一些问题。

例如，当合成波束较多时，其需要大量的运算资源，对硬件的要求极高。

介绍dbf测角方法及ti的实现方法DBF测角方法是一种用于测量方向和角度的技术。

其中DBF 是Directional Beamforming的缩写，也叫做方向性波束形成。

TI是Time-of-Arrival的缩写，也叫做到达时间。

在无线通信中，测量方向和角度非常重要，因为它可以用来定位移动设备、识别信号源、进行干扰抑制等。

DBF测角方法是通过控制天线阵列的相位来聚焦信号，从而实现定向接收或发送。

而TI方法则是通过测量信号到达不同天线的时间差来推断出信号的来源方向。

DBF测角方法的基本原理是根据天线阵列的几何形状和阵列元的相位差来实现信号的波束形成。

波束形成是指将天线的接收或发射能量聚焦到一定方向上，抑制其他方向的信号。

常见的DBF算法包括波达角估计（DoA estimation）和波束形成算法。

波达角估计算法是一种基于接收信号的相位差推导信号入射角度的方法。

这种方法通过测量天线阵列中不同天线之间的信号到达的相位差，可以推测信号的入射角度。

常用的波达角估计算法包括最大似然估计（Maximum LikelihoodEstimation,MLE）、最小二乘法（Least Squares,LS）和协方差矩阵分解（Covariance Matrix Decomposition）等。

波束形成算法是利用波达角估计得到的信号入射角度来调整天线阵列的相位，实现波束的形成。

常见的波束形成算法包括波数域处理（Spatial Spectrum Estimation）、最小方差无约束（Minimum Variance Unconstraint,MVU）和线性约束最小方差（Linear Constrained Minimum Variance,LCMV）等。

TI方法是另一种测角方法，它通过测量信号到达不同天线的时间差来推断出信号的来源方向。

计算时间差的方法包括互相关（Cross-Correlation）、互谱密度（Cross-Spectral Density）和希尔伯特变换（Hilbert Transform）等。

数字波束形成计算分辨率
数字波束形成（DBF）是一种用于雷达和无线通信等领域的信号处理技术,其目的是增强接收信号的方向性和减少信号干扰。

它的核心思想是利用多个接收天线获取到的信号进行加权相加来实现方向性接收。

而DBF的计算分辨率取决于以下因素：
1. 天线间距：天线间距越大,计算分辨率越差。

2. 采样率：采样率越高,计算分辨率越高。

3. 处理器性能：处理器性能越好,计算分辨率越高。

4. 信道数：信道数越多,计算分辨率越高。

5. 目标距离：目标距离越远,计算分辨率越差。

综上所述,数字波束形成计算分辨率是由以上因素共同作用在信号处理中的结果。

其中,数字波束形成的主要优势是较高的定向精度以及相对较低的成本。

数字波束形成系统多通道幅相校正方法及应用数字波束形成（Digital Beamforming,DBF）是检测、传输、接收和处理电波信号的一种高效、可靠的先进技术，它能够改善微波无线通信系统的性能。

数字波束形成技术可以有效地传输多通道幅相关信号，使用该技术可以提高微波无线通信系统的性能。

本文首先介绍了数字波束形成的原理和应用，然后介绍了多通道幅相校正（Multi-ChannelPhase Calibration，MPC）的原理，以及它在数字波束形成系统中的应用。

数字波束形成技术包括波束形成本身和传输信号处理环节。

波束形成本身涉及到微波发射天线的数字信号处理，要求收发信号之间的相位和幅度的一致性。

传输信号处理主要是涉及到把每个通道的幅度和相位进行匹配。

数字波束形成技术可以用来消除信号拥塞、提高信号强度与抗扰性、优化波束形成等效果。

多通道幅相校正（MPC）是用于微波无线通信系统中波束形成精度校正的一种方法，它对宽带信号进行幅相校正，目的是有效地提高波束形成系统的性能。

MPC技术主要利用相位反馈来实现对每个信号通道的幅度和相位校准，以确保探测到相同水平下的信号强度、抗扰性和波束形成效率。

MPC技术在数字波束形成系统中的应用可大大提高系统的性能，这些应用包括信号的增强，信号的质量改善，副本抑制，距离估计，目标检测和定位，以及恢复信号的能力。

在微波无线通信系统中，MPC技术可以帮助系统达到最优性能，使系统电平提高，增加可靠性，准确度和灵活性。

因此，多通道幅相校正技术在数字波束形成系统中已成为了一种重要的应用。

它能够有效地调整微波无线通信系统的波束形成精度，可以大大提高系统的性能，从而获得更好的波束形成效果。

数字波束形成中的接收通道校正技术研究DBF技术是在原来模拟波束形成原理的基础上，引入数字信号处理方法之后建立的一门雷达新技术。

数字波束形成就是用数字方式将由于传感器在空间位置不同引入的传播程差导致的相位差进行补偿，从而实现各路信号之间信号同相叠加，使得观测方向能量最大接收，形成特定方向上目标信号检测。

DBF实现的多波束形成系统有着可同时产生多个独立可控波束而不损失信噪比、波束特性由权矢量控制且灵活可变、天线有较好的自校正和低副瓣能力等优点，尤其是由于在基带上保存了全部天线阵单元信号的信息，因而可以通过数字信号处理的方法对阵列信号进行处理，以获得波束的优良性能。

接收通道的幅相一致性是影响DBF性能的关键因素，本文介绍了通道均衡的原理和算法以及工程实现方法，并给出一则工程实现接收通道校正技术的实例。

其研制成果已应用在多部相控阵雷达中，缩小了我国在这个领域与其他国家之间的差距，具有重要的经济意义和军事意义。

2通道均衡的基本原理2.1 概述近年来，随着阵列信号处理技术的广泛应用，人们逐渐认识到有许多因素会影响到阵列信号处理机的性能。

其中，当利用加权控制技术形成方向图零点或者极低旁瓣区的时候，接收通道的幅度和相位误差也极大地影响天线的性能，包括系统输出的信噪比、响应速度、调零深度和测向的超分辨率。

在本文所述的阵列天线雷达信号处理系统中，在实际工作环境下，每个通道都包括阵元和馈电线路，射频放大与变频，中频处理，I／O支路和A／D变换的数字输出，任一环节有误差都会引起通道不一致。

显然，由于模拟器件和模拟器件所构成的电路都不可能做得完全相同，并且，在工作中，模拟电路的状态也会不断的变化。

因此，对于众多的接收通道要求其工作特性在任何时刻完全一致是不可能的。

互耦的存在使得各个阵元的输出不同，各个接收通道的幅、相误差以及同一通道内I／O 支路的正交误差都是造成通道不一致的重要因素。

在零中频接收机中，为了保存阵面接收的目标回波信号幅度和相位信息，需要采用相干相位检波器，要求两支路输出的是相互正交的I／O基带信号。

宽带恒定束宽数字波束形成及实现的开题报告一、研究背景数字波束形成（DBF）是一种基于数字信号处理（DSP）的直接数字化信号，参照天线阵列（AA）表面的相位和幅度信息，计算出相位和幅度所需的数字信号，将其传送到各个订货单臂膀，最终形成所需的波束。

该技术可以应用于雷达、通信、遥感等领域，能够实现高精度的目标探测和信号传输。

宽带恒定束形成技术是在数字波束形成的基础上发展而来，通过优化波束形成算法和实现硬件性能，实现带宽范围内的恒定束形成，进一步提高信号传输和目标探测的精度。

二、研究目的本课题旨在研究宽带恒定束形成技术，探究数字波束形成算法优化和硬件实现方案，实现带宽范围内的恒定束形成，提高信号传输和目标探测的精度。

三、研究内容1. 数字波束形成算法研究针对数字波束形成中存在的问题，结合实际应用需求，研究优化数字波束形成算法，提高波束形成的精度和稳定性。

2. 宽带恒定束形成算法研究在数字波束形成基础上，考虑传输带宽的影响，研究宽带恒定束形成算法，实现在带宽范围内的恒定束形成，进一步提高信号传输和目标探测的精度。

3. 硬件实现方案设计基于研究结果，设计数字波束形成和宽带恒定束形成的硬件实现方案，包括天线阵列、数字信号处理器（DSP）等。

四、研究意义宽带恒定束形成技术可以应用于多个领域，如通信、雷达、遥感等，能够提高信号传输和目标探测的精度。

该研究对于推动各个领域的高精度数据应用和技术发展具有重要意义。

五、研究方法本课题采用文献研究法、数学建模法、实验研究法等多种研究方法，通过对数字波束形成算法的优化和宽带恒定束形成算法的研究，结合硬件实现方案的设计和实验验证，验证该技术的有效性和应用价值。

六、研究进度安排1. 前期调研和文献研究（已完成）2. 数字波束形成算法研究和优化（计划完成时间：1-3个月）3. 宽带恒定束形成算法研究（计划完成时间：4-6个月）4. 硬件实现方案设计和实验验证（计划完成时间：7-10个月）7. 预期成果1. 数字波束形成和宽带恒定束形成算法优化结果和相关研究论文发表。

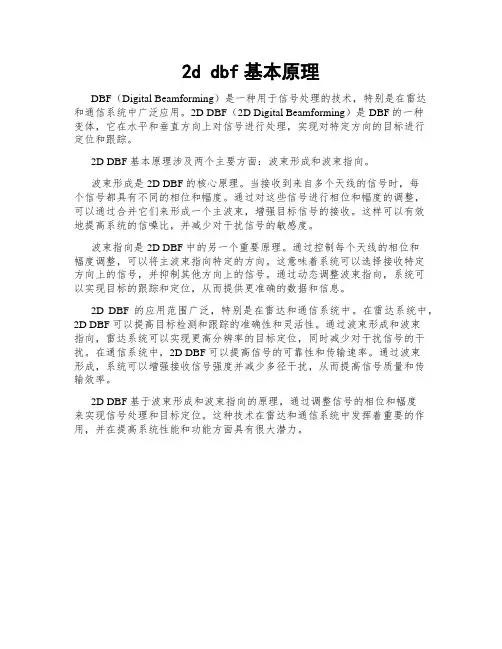

2d dbf基本原理DBF（Digital Beamforming）是一种用于信号处理的技术，特别是在雷达和通信系统中广泛应用。

2D DBF（2D Digital Beamforming）是DBF的一种变体，它在水平和垂直方向上对信号进行处理，实现对特定方向的目标进行定位和跟踪。

2D DBF基本原理涉及两个主要方面：波束形成和波束指向。

波束形成是2D DBF的核心原理。

当接收到来自多个天线的信号时，每个信号都具有不同的相位和幅度。

通过对这些信号进行相位和幅度的调整，可以通过合并它们来形成一个主波束，增强目标信号的接收。

这样可以有效地提高系统的信噪比，并减少对干扰信号的敏感度。

波束指向是2D DBF中的另一个重要原理。

通过控制每个天线的相位和幅度调整，可以将主波束指向特定的方向。

这意味着系统可以选择接收特定方向上的信号，并抑制其他方向上的信号。

通过动态调整波束指向，系统可以实现目标的跟踪和定位，从而提供更准确的数据和信息。

2D DBF的应用范围广泛，特别是在雷达和通信系统中。

在雷达系统中，2D DBF可以提高目标检测和跟踪的准确性和灵活性。

通过波束形成和波束指向，雷达系统可以实现更高分辨率的目标定位，同时减少对干扰信号的干扰。

在通信系统中，2D DBF可以提高信号的可靠性和传输速率。

通过波束形成，系统可以增强接收信号强度并减少多径干扰，从而提高信号质量和传输效率。

2D DBF基于波束形成和波束指向的原理，通过调整信号的相位和幅度来实现信号处理和目标定位。

这种技术在雷达和通信系统中发挥着重要的作用，并在提高系统性能和功能方面具有很大潜力。

．堕垒堡三堡奎耋堡圭兰堡丝塞由以上可知，当波束指向为阵列平面的法线方向时，方向图如图２．６所示：图２．６８元均匀圆天线阵列方向图本系统最终要嵌入母系统并实现功能，而母系统由于采用比幅一比相体制进行测向，所以阵元排列是以长、短基线为基础的复合阵元排列方式，即，阵元１、５、２；与阵元３、５、４分别构成垂直分布的长、短基线排列，具体如下图２．７所示：Ｉ／，套／④／厂、小ｆ＼。

／＼ｉ／＼‘／巡一／０／图２．７阵元平面排列根据前文所述的阵列流型将具体阵元排列的平面坐标带入（２．３）式即为哈尔滨工程大学硕士学位论文本系统的方向图函数。

阵元平面坐标如表２．１所示：表２．１阵元位置表、、避垂编号ｌ２坐标＼３４５６７８横坐标．１．０．１．０－５．０５．Ｏ－１．Ｏ５．１２．８４．３纵坐标５．Ｏ－５．０１．０１．Ｏ１．Ｏ・５．Ｉ４．２．３．Ｏ（单位：ｃｒａ）按照上述阵元排列以及阵列流型形成的方向图函数如图２．８所示：图２．８本系统天线阵列方向图２．１．２数字波束形成的特点“波束形成（Ｂｅａｍｆｏｒｍｉｎｇ）”这个术语来源于早期的相控阵雷达，被设计用于形成锐方向性波束，以便在接收某一特定方向发出的信号的同时，衰减其它方向到来的信号。

“形成波束”听起来是讲发射能量，但实际上“波束形成”既可用于接收能量也可用于发射能量。

波束形成器：（８ｅａｍｆｏｒｍｅｒ）是与传感器阵列相连、可提供多种形式空域滤波的信号处理器。

传感器阵列收集空问电波信号的采样值，由波束形成器来式所示：，．＝ｒｏ＋口妒（３－９）式中，％是起始半径，口是螺旋增长率，≯是角度（弧度）。

但是不可能像非变频天线要求的那样按式（３．９）使其结构缩比到无限小。

因此，对高端频率有所限制。

但是，若用一根平衡馈线从平面螺旋中心馈电，那么馈电点附近，由大小相等方向相反的电流产生的辐射场在远区互相抵消，在螺旋的周长接近一个波长时有最大辐射。

并且，周长为五的圆环上的行波电流将辐射圆极化波，因此，在周长为一个波长附近的区域，形成平面螺旋的主要辐射区。

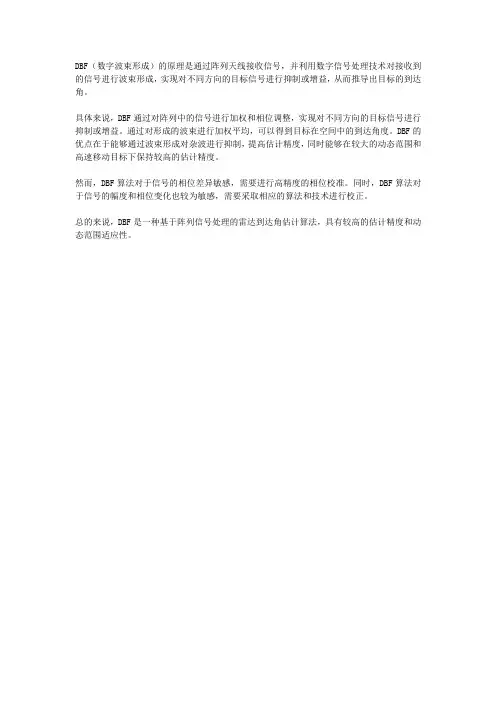

DBF（数字波束形成）的原理是通过阵列天线接收信号，并利用数字信号处理技术对接收到的信号进行波束形成，实现对不同方向的目标信号进行抑制或增益，从而推导出目标的到达角。

具体来说，DBF通过对阵列中的信号进行加权和相位调整，实现对不同方向的目标信号进行抑制或增益。

通过对形成的波束进行加权平均，可以得到目标在空间中的到达角度。

DBF的优点在于能够通过波束形成对杂波进行抑制，提高估计精度，同时能够在较大的动态范围和高速移动目标下保持较高的估计精度。

然而，DBF算法对于信号的相位差异敏感，需要进行高精度的相位校准。

同时，DBF算法对于信号的幅度和相位变化也较为敏感，需要采取相应的算法和技术进行校正。

总的来说，DBF是一种基于阵列信号处理的雷达到达角估计算法，具有较高的估计精度和动态范围适应性。

MATLAB是一种强大的数学计算软件，广泛应用于科学和工程领域。

数字波束形成（DBF）算法是一种用于天线阵列信号处理的技术，它可以通过对接收到的信号进行加权和相位调控来实现信号的聚焦和定向。

在MATLAB中，有许多内置的工具和函数可以帮助工程师和科学家实现数字波束形成算法。

在本篇文章中，我们将深入探讨MATLAB中数字波束形成算法的实现。

我们将从基本的概念和原理开始讲解，逐步介绍MATLAB中的相关函数和工具，最后给出一个实际的案例分析。

1. 数字波束形成算法的基本原理数字波束形成算法是基于天线阵列的信号处理技术，它利用天线阵列的空间多样性来实现信号处理和定向。

其基本原理可以简单概括为以下几点：1.1. 天线阵列接收信号后，通过加权和相位调控来实现对信号的聚焦和定向。

1.2. 加权和相位调控可以通过控制天线阵列中每个天线的权重和相位来实现。

1.3. 数字波束形成算法可以实现对特定方向的信号增强，从而提高信噪比和接收性能。

了解了数字波束形成算法的基本原理，接下来我们将探讨MATLAB中的相关工具和函数，以及如何利用MATLAB实现数字波束形成算法。

2. MATLAB中的数字波束形成算法工具和函数MATLAB提供了丰富的工具和函数来支持数字波束形成算法的实现。

其中，信号处理工具箱和通信工具箱中包含了许多专门针对天线阵列和数字波束形成的函数和工具。

2.1. 在信号处理工具箱中，我们可以找到诸如beamform和phased 数组系统这样的函数和工具，它们可以帮助我们实现数字波束形成算法中的加权和相位调控。

2.2. 在通信工具箱中，我们可以找到诸如phased.Radiator和phased.SteeringVector这样的函数和工具，它们可以帮助我们模拟天线阵列的辐射和波束形成过程。

除了这些内置的函数和工具，MATLAB还提供了丰富的示例代码和文档，帮助工程师和科学家快速上手并实现数字波束形成算法。

【慕课】数字波束形成技术-相控阵专题讲座之五假设接收天线为N阵元均匀直线阵，目标的来波方向为θ，第k 个波束指向为θk，相邻阵元间距为d，信号波长为λ，且各阵元都是各向同性的，对K阵元的加权分别为WK，...,Wnk，信号是窄带信号。

数字多波束形成器就是一个乘加器。

天线的方图不是唯一的，根据要求，相同的数据可以用不同方法加权(改变权因子)，以便形成不同形式的波束、和任意多的波束。

通过数字波束合成后输出的信号(如信号确实投射在该波束内)可以大幅度的提高信号的SNR。

最后得到的复输出信号直接送入后续处理单元。

多旁瓣对消是一种最早的基于统计最优设计的波束形成器，有两部分组成，主通道是高增益方向性的天线，其主瓣指向期望信号的方向，并假设干扰信号只能从主通道旁瓣进入。

辅助天线为一天线阵列，其目的是选择权矢量使得它对干扰信号的响应与主通道进来的干扰信号相对消。

基于参考信号的自适应DBF,权矢量选择的准则是阵列输出信号与参考信号之间的均方误差最小化，这就是自适应LMS滤波算法的基本思想。

线性约束最小方程LCMV，也叫最小方差无失真响应自使用波束形成器。

简单说就是对权矢量加以线性约束条件，以便有效的控制波束响应，使得从感兴趣方向来的信号能以特定的增益与相位通过，从而使输出信号的总能量最大或者方差达到最小。

1.信噪比准则是指选择加权实例使整个阵输出信噪比最大。

是基于期望信号的功率与噪声功率之比最大的准则。

2.最小均方误差准则就是使阵列输出F与参考信号之间的均方误差最小，所对应的权矢量。

3.似然比性能准则是在所需信号波形完全未知时，所需信号可以认为是一个待估计的时间函数，所需最大似然比估计器的噪声为多维高斯分布，以所需信号似然函数最大为准则条件下所得到的最优权矢量。

4.噪声方差准则是在所学信号机器方向都已知是，使输出噪声方差最小条件下，求得的最优权矢量。

1.数字波束形成在在所谓数字域实现对天线幅相加权的控制，而传统的波束形成是在模拟域，依靠移相器、衰减器、波束形成网络等模拟器件实现对相位的控制和调整2.数字波束形成方法实质上式一种在视频实现的多波束形成方法，而传统的多波束形成方法是在高频或者中频实现的，都是用硬件实现的模拟方法。

雷达dbf原理
雷达dbf原理是一种基于数字信号处理的技术，用于在雷达扫描中实现目标检测和跟踪。

其核心原理是通过对收发信号进行数字信号处理，实现波束的控制和方向的调整，从而实现对目标的定位和跟踪。

具体来说，雷达dbf原理包括以下几个方面：
第一，波束的控制。

在雷达扫描时，由于天线辐射方向的限制，会在一定范围内扫描目标。

而通过数字信号处理，可以实现对天线辐射方向的控制和调整，从而实现对目标的精确定位。

第二，信号处理和滤波。

雷达扫描过程中，会产生许多干扰信号，对目标信号的检测和跟踪造成干扰。

因此，需要对信号进行处理和滤波，去除干扰信号，提高目标信号的信噪比。

第三，目标检测和识别。

通过对处理后的信号进行分析和处理，可以实现对目标的检测和识别。

在目标检测方面，通常采用CFAR算法，通过对周围噪声的统计分析，实现对目标的检测。

而在目标识别方面，则需要通过目标的信号特征进行分析和识别。

第四，跟踪和预测。

在目标检测和识别之后，需要对目标进行跟踪和预测，以保证雷达系统对目标的持续监测和跟踪。

在跟踪方面，通常采用卡尔曼滤波算法，通过对目标轨迹的预测和修正，实现对目标的精确跟踪。

综上所述，雷达dbf原理是一种基于数字信号处理的技术，通过对雷达扫描信号进行处理和分析，实现对目标的定位、检测、识别和跟踪。

在实际应用中，雷达dbf技术已经成为现代雷达系统的核心技
术之一，广泛应用于军事、航空、航天等领域。
