教科版八年级物理下册杠杆最小力的作图问题专题练习(含答案)

八年级下册物理杠杆作图题1．画出图中，加在杠杆上的动力Ｆ的力臂．请标明图中杠杆的支点：2．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．请标明图中杠杆的支点：16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．答案1．如图所示：2．标明力臂L1和L2各1分，画错一个扣2分．3．4．如图5．如图所示：6．如图所示：7．8．如图所示：9．如图所示：10．11．如图所示：12．如图所示：13．如图所示：14．如图所示：15．如图所示：16．如图所示：17．如图所示：18．如图所示：19．20．21．22．23．24．25．26．27．28．29．30．。

杠杆原理作图练习题一、作图题1、如图8所示，O 点为杠杆的支点，画出力F 的力臂，并用字母L 表示。

2、渔夫用绳子通过竹杠拉起渔网，如图14所示．请在图上画出 （1）绳子AB 对杆拉力F1的力臂L1．（2）渔网对杆的拉力F2的示意图及该力的力臂L2．3、筷子是我国传统的用餐工具，它应用了杠杆的原理，如图所示，请你在右图中标出这根筷子使用时的支点O ，并画出动力F1和阻力臂L2。

5、如图所示，用一根硬棒撬一块石头，棒的上端A 是动力作用点。

（1）在图上标出：当动力方向向上时，杠杆的支点a ；当动力方向向下时，杠杆的支点b 。

（2）在杠杆上画出撬动石头动力F 为最小时的方向。

6、 (10·宿迁)为使杠杆ON 在图乙位置能保持静止，需在M 点施加一个力F ．画出物体A 对杆的拉力的力臂和在M 点对杆的最小拉力F 的示意图； 7、（10·百色）图是吊车吊起重物的情景，点O 是起重臂OB 的支点。

请在图中作出F1、F2的力臂L 1、L2。

8、（10·茂名）(2分)如图所示，铡刀工作时的动力F1，O 为支点。

请在图中作出动力臂L1和铡刀受到的阻力F2的示意图。

9、（10·河南）如图11所示，在课桌的C 点用最小的力把桌腿B 抬离地面，在抬起时桌腿A 没有滑动，请在C 点画出这个力的示意图，并标出它的力臂l 。

10、(10·德州)如图所示，轻质杠杆可绕O 转动，杠杆上吊一重物G ，在力F 作用下杠杆静止在水平位置，l 为F 的力臂，请在图中作出力F 的示意图及重物G 所受重力的示意图。

11、如图所示，F1是作用在抽水机手柄A 点的动力，O 为支点，请在图中画出F1的力臂l1。

（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂。

13、请在图中画出动力F1的力臂L1。

14、如图所示，曲杠杆AOBC自重不计，O为支点，要使杠杆在图示位置平衡，请作出作用在C点最小的力F 的示意图及其力臂L1．15、如图所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂．在图中画出力F1的力臂L1和力F2．16、⑴如图所示，一把茶壶放在水平桌面上，请画出茶壶所受的重力G的示意图。

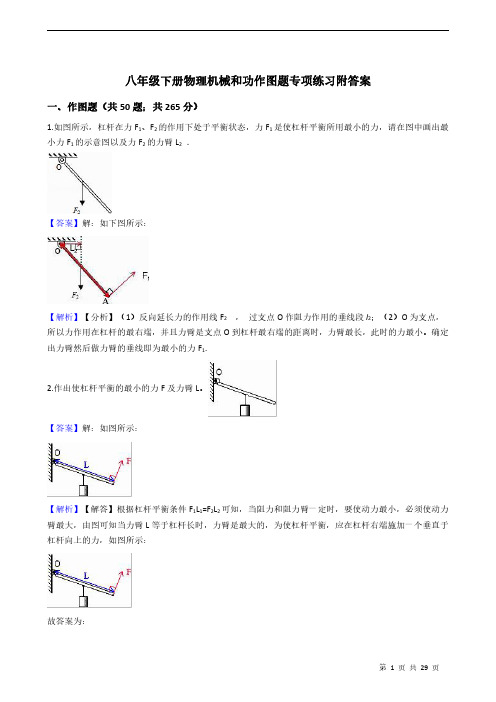

八年级下册物理机械和功作图题专项练习附答案一、作图题（共50题；共265分）1.如图所示，杠杆在力F1、F2的作用下处于平衡状态，力F1是使杠杆平衡所用最小的力，请在图中画出最小力F1的示意图以及力F2的力臂L2．【答案】解：如下图所示：【解析】【分析】（1）反向延长力的作用线F2，过支点O作阻力作用的垂线段l2；（2）O为支点，所以力作用在杠杆的最右端，并且力臂是支点O到杠杆最右端的距离时，力臂最长，此时的力最小。

确定出力臂然后做力臂的垂线即为最小的力F1.2.作出使杠杆平衡的最小的力F及力臂L。

【答案】解：如图所示：【解析】【解答】根据杠杆平衡条件F1L1=F2L2可知，当阻力和阻力臂一定时，要使动力最小，必须使动力臂最大，由图可知当力臂L等于杠杆长时，力臂是最大的，为使杠杆平衡，应在杠杆右端施加一个垂直于杠杆向上的力，如图所示：故答案为：【分析】本题考查了杠杆最小力及其力臂的画法，找出力的作用点及力的方向是做题的关键。

3.作图题（1）如图所示，用螺丝刀撬起图钉，请在图上画出螺丝刀受到图钉阻力F2的力臂L2；并画出作用在螺丝刀柄上A点的最小动力F1的示意图。

（2）如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂。

请在图中作出F2的力臂L2及力F1。

（3）要用滑轮组将陷在泥中的汽车拉出来，试在图4中画出最省力的绕绳方法。

【答案】（1）（2）（3）如图【解析】【解答】（1）从支点向F2作垂线就是阻力臂，当以OA为力臂时，A点的动力最小，最省力；（2）从支点向F2作垂线就是阻力臂，动力F1和L1垂直，所以作L1的垂线且作用在杠杆上，就是动力，（3）当使用滑轮组最省力时，动滑轮上的绳的股数最多时，用的拉力最小.【分析】（1）（2）杠杆上的力臂是支点到力的作用线的垂线，力和力臂是垂直关系，（3）动滑轮上的绳的股数越多越省力.4.如图所示，请画出用滑轮组提升水桶的绕绳方法。

【答案】如图：【解析】【解答】根据图示可知，拉力的方向向上，先画出最后从绳子上引出的绳子，然后绕过下面的动滑轮再向上绕到定滑轮上，最后固定在动滑轮上的挂钩上，如图所示：【分析】在使用滑轮组提升重物时，既要考虑到它的省力情况，还应注意动力的施力方向。

杠杆力臂作图问题专题练习一、单选题1．如图是用撬棒撬石头的情景，下图中关于该撬棒使用时的杠杆示意图正确的是（）A．B．C．D．2．C点为硬棒AD的重心，硬棒可绕A点转动。

在棒的B点施加力F1，F1的方向沿OO'线，棒在图所示位置处于静止状态。

则A．F1>G B．F1=12GssC．重力的力臂等于S1D．F1方向沿OO′线向下3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力．图中能够正确表示动力臂的是（）A．l1B．l2C．l3D．l44．人体的某些部分也可以看作杠杆，例如托起物体的前臂图．下列图中正确表示手的前臂所受动力和阻力的是图A．B．C．D．5．关于杠杆，下列说法中正确的是（）A．杠杆一定是直的B．动力臂与阻力臂之和一定大于杠杆的长度C．动力和阻力一定在支点的两侧D．动力和阻力使杠杆转动的方向一定相反6．如图所示，0为杠杆的支点，作用在A点的4个力中，力臂最长的是（）A．1F B．2F C．3F D．4F7．如图所示的食品夹在使用时，食品夹上端杠杆及力臂的示意图正确的是（）A．B．C．D．二、作图题8．在图中，杠杆OA在力F1、F2的作用下处于静止状态，在图中画出力F2的力臂l2和力臂l1对应的力F1。

9．如图所示，在杠杆AOB的A端挂一重物G，要使杠杆在图示的位置平衡，请画出在杠杆上施加的最小动力F的示意图。

10．在图中，分别画出杠杆的动力臂l1和阻力臂l2。

11．做出图示滑轮的动力臂l1和阻力臂l212．在图中画出力F对支点O的力臂l。

13．作出图中压力F的力臂l。

14．作出图中拉力F的力臂l。

15．如图所示，杠杆在水平位置平衡。

（1）画出此时F2的力臂_____________；（2）比较二力的大小：F1_____F2，判断的依据是：___________。

16．在下图中，根据力臂和力，画出对应的力和力臂。

杠杆作图题(含答案)1、在图中，OA为一个轻质杠杆，可绕O点转动。

在点B处用细绳悬挂一重物，同时在A端施加动力F1，使得杠杆在水平位置平衡。

请画出杠杆受到的阻力F2及动力臂l1.2、如图所示的钢丝钳中，A是剪钢丝处，B为手的用力点，O为转动轴(支点)。

右图为单侧钳柄及相连部分示意图。

请在右图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.3、在图(a)中，小华用笤帚在扫地，O为支点，作用在A 点的动力为F1.请在图(b)中画出作用在B点的阻力F2的示意图及其力臂l2.4、在图中，请画出力F1的力臂和力臂L2对应的力F2.5、如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。

请在杠杆的端点B处画出使杠杆保持静止的最小的力F1的示意图，并作出F1和F2的力臂L1和L2.6、请画出杠杆AB在图示位置静止时作用在A端点的最小力F的方向及其力臂L。

7、在图中，根据杠杆的平衡条件作出拔钉子时所用的最小动力F的示意图和它的动力臂L1.8、如图是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起。

请画出售货员所用的最小动力及其力臂。

9、如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。

请在C点画出这个力的示意图，并标出它的力臂L。

20、如图，请画出力F对支点O的力臂L。

21、如图所示，100N的均匀木棒悬挂在空中，在竖直向下保持静止，以点O为支点。

请你画出力F的力臂L受重力的示意图。

22、如图为一个电热水壶的简易图，当力F作用在壶盖上时可将壶盖打开。

请在图中画出F的力臂L。

23、如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力。

请在图中画出力F1，F2的力臂L1，L2.24、如图所示，轻质杠杆可绕O点转动，杠杆挂有重物G。

在动力F作用下，杠杆静止在水平位置。

请作出动力F的示意图，并标出F的力臂。

25、如图所示，校长为新装的空调室外设计了支架，支架可以在O点绕支点转动。

专题06 杠杆的作图题1.与杠杆有关的几个概念杠杆：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆。

（1）支点：杠杆绕着转动的点；（2）动力：使杠杆转动的力；阻力：阻碍杠杆转动的力；（3）动力臂：从支点到动力作用线的距离；（4）阻力臂：从支点到阻力作用线的距离。

2．杠杆的平衡条件：动力×动力臂＝阻力×阻力臂即 F1L1＝F2L23.能确认并画出杠杆的力臂学习杠杆的关键点是知道杠杆的五要素。

五要素包括支点、动力、动力臂、阻力和阻力臂。

组成杠杆的示意图如下。

（1）支点用字母O 表示，是杠杆绕着转动的点，同一根杠杆使用方法不同，支点的位置可能不同，要能根据具体情况区分支点。

（2）画动力（用字母 F1表示）或阻力（用字母 F2表示）时应注意力的作用点和方向。

动力和阻力都是杠杆受到的力，其作用点都在杠杆上。

有同学认为同一根杠杆上动力和阻力的方向一定相同，有同学认为一定不同，这都是错误的。

正确的认识是：动力和阻力能使杠杆转动的方向一定是相反的。

即一个力能使杠杆向顺时针方向转动，则另一个力一定是能使杠杆向逆时针方向转动。

（3）动力臂用字母l1表示，阻力臂用字母l2表示。

力臂不是支点到力的作用点的距离，而是支点到力的作用线的距离。

借用几何用语，力臂不是点到点的距离，而是点到直线的距离。

（4）画力臂方法：一找支点、二画线、三连距离、四标签.即找支点O；画力的作用线（虚线）；画力臂（虚线，过支点垂直力的作用线作垂线）；标力臂（大括号）。

【例题1】（2019吉林）请在下图中画出动力F1的力臂l1。

【答案】如图所示。

【解析】力臂是从支点到力的作用线的垂直距离。

首先通过支点O做力F1的作用线的垂线，然后画上垂足，标上名称L1。

【例题2】（2020辽宁阜新）如图所示，用刀切食物，O为支点，A为动力作用点：(1)画出刀受到的阻力F2的示意图；(2)画出最小动力F1的示意图及其动力臂l1。

【答案】【解析】(1)刀受到的阻力垂直于接触面向上。

杠杆作图题一、作图题1．如图所示，有一个杠杆可绕O点自由转动，在A点施加一个最小的动力使杠杆平衡。

请画出最小的动力F以及杠杆的阻力臂。

2．请按要求完成下列内容，如图乙所示，画出使杠杆平衡的最小力F 的示意图及其力臂L。

3．如图所示，用轻质撬棒撬动地面上的石头，O是撬棒的支点，F2是阻力。

请在图中画出作用在D点的最小动力F1、动力臂l1和阻力臂l2。

4．如图甲是一台石材运输车，提起石材时，钢杆AB可看成一个杠杆。

它能通过移动套管在AB上的位置来调节支点，其简化图如图乙所示，F1是作用在A点的动力。

⑴使用杠杆提起一石材，从图乙杠杆上已标明的两点中选择一点作为支点，使F1最小，在对应的括号内标明O，并作出对应的动力臂l1；⑴在图乙中画出绳子对石材的拉力F。

5．如图所示是某种吊灯，拉线AB上的拉力F1使横杆OA在水平方向保持平衡，O点为支点，请画出拉力F1的示意图和F2的力臂（用L2表示力臂）。

6．在如图中，为杠杆的支点，请在图中画出拉力的力臂。

7．在图中，画出动力F的力臂L。

8．如图所示的装置可改变照明灯的高度。

轻质杠杆ABO在力F1作用下可绕O点转动，在图中画出杠杆ABO所受阻力F2的示意图和动力臂F1。

9．如图甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力臂l1和杠杆在A点受到的阻力F2。

10．在综合实践课上，某同学的简易置物架设计如图所示，质地均匀的置物架OA左端固定在墙壁上，右端用绳子固定。

绳子的上端可在间移动，置物架始终保持水平.请你画出：绳子在图示位置时，置物架受到的动力和动力臂.11．如图甲所示是同学们常用的燕尾夹，使用时可简化成以O点为支点的杠杆，如图乙所示，请在图乙中作出打开夹子所需的最小动力F及其力臂L。

12．如图甲所示是一种蔬菜挤水器，其手柄可以看做一个杠杆，图乙是其简化的示意图，请在图乙中画出阻力臂L2及在A点施加的最小动力F1的示意图。

专题训练( 六 ) 杠杆的相关作图
杠杆中的作图是中考热点问题。

作图的一般步骤:( 1 )找点:首先在杠杆的示意图上确定支点;( 2 )画线:找出杠杆所受的力,明确动力和阻力,作出动力作用线及阻力作用线,用虚线将力的作用线延长;( 3 )作垂线段:从支点O向力的作用线引垂线段,作出垂足,则从支点到垂足的距离即为力臂;( 4 )标示:最后用大括号勾出力臂,在旁边标上字母l1和l2,分别表示动力臂和阻力臂。

类型杠杆中力和力臂的作法
1.如图甲所示是街道两旁安装的太阳能路灯,忽略路灯及杆的形状、粗细,我们可以把其抽象为杠杆模型,其简化图如图乙所示。

请在图乙中画出拉力F的力臂l。

答案:如图所示
2.如图所示,轻质杠杆OA可绕O点转动,请在图中画出杠杆OA的动力臂l1和其受到的阻力F2。

答案:如图所示
3.如图,轻质杠杆OA可绕O点在竖直面内旋转,请在图中画出使杠杆保持平衡的最小力F的示意图。

答案:如图所示
4.( 常州中考 )杠杆OAB可绕O点自由转动,为使杠杆在如图所示位置保持平衡,请画出施加于B点的最小动力F( 保留作图痕迹 )。

答案:如图所示
5.如图所示,在课桌上的C点用最小的力把桌腿A抬离地面,在抬离时桌腿B没有滑动,请在C点画出这个力的示意图,并标出它的力臂l。

答案:如图所示
6.杠杆在力F1、F2的作用下处于静止状态,l2是F2的力臂。

在图中画出力F1的力臂l1以及阻力F2。

答案:如图所示
7.如图所示,拉杆式行李箱在拉力F的作用下静止在斜坡上,请画出行李箱受到的重力G的示意图,以及拉力F对O点的力臂l。

答案:如图所示。

初二下物理杠杆习题一、作图题1．用图所示的杠杆提起重物． O是杠杆的支点，在 A 点使劲，在图中画卖力Ｆ的力臂，并用字母 L 表示．2．画出图中各力的力臂：3．如图中平均直棒OA可绕 O点转动，请分别画出水平拉力Ｆ和重力G的力臂．4．如图为用起子开汽水瓶盖的时候，杆的支点O地点，及手作用在起子上力的力臂．请在图中表示．5．试在图中画出汽车刹车踏板上动力Ｆ1的力臂L1和阻力Ｆ2的力臂L2．二、基础题1. 判断以下物体中，哪些属于杠杆（）A. 夹取物体的镊子B.拔铁钉的羊角锤C. 杂技演员手中的水流星D.打气筒中的活塞杆2. 一根重 100 N 的平均直铁棒放在水平川面上，抬起一端所需最小的力是（）A.50 NB.75 NC.25 ND.100 N3.如图 13-4-1 所示，有一根平均铁棒，长为L， OA=L/4，重力 G=600 N，为了不使这根铁棒的 B 端下沉，所需外力 F 起码应为 ________ N ，若 F 的方向不变，轻轻抬起这根铁棒的B 端，所需外力F′应为 ________ N 。

图 13-4-14.以下图 13-4-2 工具中，省力杠杆是 _____________________ ；费劲杠杆是 __________；等臂杠杆是 __________ 。

三、提高题1.两个儿童坐在跷跷板上，恰巧处于均衡，此时A. 两个儿童重力必定相等B.两个儿童到支点的距离必定相等C.两个儿童质量必定相等D.两边的力臂与儿童重力的乘积相等2.如图 1 所示要使杠杆均衡，作用在 A 点上的力分别为F1、F2、F 3，此中最小的力是A. 沿竖直方向的力F1最小B. 沿垂直杠杆方向的力F2最小C. 沿水平方向的力F3最小D.不论什么方向使劲一样大图 13.如图 2 所示，把一根平均的米尺，在中点O 支起，两头各挂四个钩码和两个钩码，恰巧使米尺均衡，按以下方式增减钩码或挪动钩码，以下几种方式还能保持米尺均衡的是A. 两边各加一个钩码B.两边钩码各向外挪动一格C. 左侧增添一个钩码，右侧向外挪动一格图 2D.左右两边的钩码各减少一个4.图甲所示的杠杆是均衡的。

八年级下册物理杠杆做图题之阳早格格创做1．绘出图中，加正在杠杆上的能源Ｆ的力臂．请标明图中杠杆的支面：2．绘出图中力Ｆ1战Ｆ2的力臂，并用G1战G2分别标明．3．绘出图中各力的力臂：4．如图中匀称直棒OA可绕O面转化，请分别绘出火仄推力Ｆ战沉力G的力臂．5．如图为用起子启汽火瓶盖的时间，杆的支面O位子，及脚效率正在起子上力的力臂．请正在图中表示．6．试正在图上绘出Ｆ1战Ｆ2的力臂7．正在左图中绘着力Ｆ对付支面O的力臂，并用字母G表示．8．下图中的铡刀属于杠杆，试绘出它的能源臂战阻力臂．9．绘出并标明图中Ｆ、G对付支面O的力臂．10．绘出图中各力的力臂．11．绘出图中Ｆ1战Ｆ2的力臂G1战G2．12．绘出图中杠杆所受各力对付于面O的力臂（没有计杠杆所受的沉力）13．图中杠杆所受的沉力G战推力Ｆ的力臂．14．试正在图中绘出汽车刹车踩板上能源Ｆ1的力臂G1战阻力Ｆ2的力臂G2．15．请标明图中杠杆的支面：16．如图所示，试绘出杠杆OA所受力的力臂（OA杆的品量忽略没有计）17．图中，匀称直棒AB可绕A面转化，正在B端加一横直进取的40牛顿的力Ｆ，所有拆置处于停行状态，试做出该棒所受沉力的图示及沉力的力臂．18．用图所示的杠杆提起沉物．O是杠杆的支面，正在A面用力，正在图中绘着力Ｆ的力臂，并用字母G表示．19．绘出图中杠杆所受各力对付于支面O的力臂（没有计杠杆所受沉力）20．正在图所示的各杠杆中，O是支面，试分别绘出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支面，正在图上绘出Ｆ1、Ｆ2的力臂，而且用G1、G2表示它们．22．绘出下列各力的力臂（如图）23．绘出下列各力的力臂（如图）24．如图中的面O是杠杆的支面，绘着力Ｆ1战Ｆ2的力臂，并用字母G1战G2标明．25．绘出图中Ｆ1战Ｆ2的力臂．26．正在图中，绘着力Ｆ1战Ｆ2对付杠杆支面O的力臂，并分别用字母G1战G2表示．27．如图所示，一木杆可绕牢固轴O自由转化，木杆正在火仄推力Ｆ的效率下处于仄稳状态．试正在图上绘出推力Ｆ战木杆沉力G对付O面的力臂．28．绘出图1战图2中各力的力臂．29．如图所示的杠杆，左边挂有二个各沉10牛顿的相共钩码，正在一个大小为30牛顿，目标横直背下的力效率下，杠杆处于仄稳状态，试正在图中妥当的位子用力的图示法绘出那个力．30．人的前臂是劳累杠杆，当直肘将脚中沉物举起时，肘闭节O是支面，肌肉中断，能源Ｆ1效率正在A面上，阻力Ｆ2效率正在B面上，请正在图中绘出各力的力臂，正在您所绘的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．问案1．如图所示：2．标明力臂L1战L2各1分，绘错一个扣2分．3．4．如图5．如图所示：6．如图所示：7．8．如图所示：9．如图所示：10．11．如图所示：12．如图所示：13．如图所示：14．如图所示：15．如图所示：16．如图所示：17．如图所示：18．如图所示：19．20．21．22．23．24．25．26．27．28．29．30．。

杠杆作图题专练1.请在图1中画出拉力F1的力臂。

图1答案如图所示解析从支点向力的作用线作垂线,支点到垂足的距离就是力臂。

2.如图2所示,分析人拉着拉杆旅行箱静止在水平地面上的情景,O是轮子的转轴。

以O为支点,请你画出拉力F的力臂。

图2答案如图所示解析杠杆力臂的画法——一找点、二画线、三作垂线段。

(1)确定支点O;(2)画出力的作用线;(3)从支点O向力的作用线作垂线段,则此垂线段的长度就是力臂。

3.为使杠杆ON在图3中位置能保持静止,需在M点施加一个力F。

画出在M点对杠杆施加的最小拉力F,并标出其对应的力臂L。

图3答案如图所示解析力臂最大时所用拉力最小,当拉力垂直于杠杆时,其力臂最大。

4.如图4所示,有一个杠杆AOB,可绕O点自由转动,A端吊着一个物体。

请画出使杠杆在图示位置静止时最小力F的示意图及其力臂。

图4答案如图所示解析由F1L1=F2L2可知,在阻力和阻力臂一定的情况下,动力臂越大,动力越小,以O点和A 点的距离作为动力臂时动力臂最大。

5.如图5所示的是汽车液压刹车装置的一部分。

该装置中AOB实为一个杠杆,O是杠杆的支点,请画出刹车时它所受的动力F1、阻力F2和动力臂L1。

图5答案如图所示解析施加在杠杆上使杠杆转动的力为动力F1,阻碍杠杆转动的力为阻力F2,从支点向动力F1的作用线所作的垂线段的长度即为动力臂L1。

注意标上垂直符号。

6.如图6所示,杠杆在力F1、F2的作用下(F2未画出)处于平衡状态。

O为支点,L2是力F2的力臂,请在图中画出F1的力臂L1和力F2的示意图。

图6答案如图所示解析过力臂L2的左端,作垂直于L2的直线,与杠杆的交点为力F2的作用点,由于F1的方向使杠杆逆时针转动,故F2的方向应该使杠杆顺时针转动;过支点O作力F1作用线的垂线段,垂线段的长度即为力F1的力臂L1。

7.如图7所示,用最小的力F将圆柱体缓慢推上台阶,试画出这个力的方向及G的力臂。

图7答案如图所示解析由杠杆的平衡条件可知,在阻力与阻力臂不变时,动力臂越长所用的动力越小;如答案图,支点为O,过支点O作直径OA,过A做OA的垂线,可得动力的作用线,沿作用线斜向右上方用力,动力臂最长,最省力;过O点作重力作用线的垂线段,垂线段的长度即为G的力臂。

初二物理下册杠杆专题（含答案）一．选择题（共10小题）1．如图所示，杠杆AOB的A端挂重为G A的物体，B端挂重为G B的物体，杠杆平衡时AO处于水平位置，若AO=BO，杠杆自重不计，则G A和G B的大小关系是（）A．G A＞G B B．G A=G B C．G A＜G B D．无法比较2．如图所示，在“研究杠杆的平衡条件”的实验中，若实验时在杠杆的左端悬挂一个物体，右端用弹簧秤拉着，使杠杆在水平位置保持平衡，今握着弹簧秤缓慢地沿图中虚线的位置1移动到2（杠杆始终在水平位置保持平衡），则弹簧秤的示数（）A．不断增大B．先增大，后减小C．不断减小D．先减小，后增大3．如图所示，用一根细绳将一木条悬挂起来，并在A、B两点分别挂有3个和2个相同的钩码，木条恰好水平平衡。

测得A、B两点距悬点O的距离相等。

下列说法正确的是（）A．若左右再各加一个相同的钩码，木条仍能水平平衡B．若左右各去掉一个钩码，木条的左端下沉C．若将左右两边的钩码均向O点靠近相等的距离（但没有移到O点），木条的左端下沉D．若将左右两边的钩码均向两端移动相等的距离（但没有脱离木条），木条的右端下沉4．如图所示，在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为2cm，当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，下列说法正确的只有（）①动力臂为8cm ②此时为费力杠杆③钩码总重为2N ④钩码总重为4NA．①②③B．①②④C．①④D．②③5．如图所示，将一轻质木板在其中点处用一支点O支撑，使其静止在水平方向上，这时有两个杂技运动员同时从O点分别向着木板的两端匀速行走，在行走的过程中为了使木板在水平方向始终保持平衡，则（）A．两人的质量一定相等B．两人行走的速度大小一定相等C．两人的质量与行走速度大小的乘积一定相等D．两人对木板的压力一定相等6．如图所示，用一根自重可忽略不计的撬棒撬石块，若撬棒C点受到石块的压力是900N，且AB=1.8m，BD=0.6m，CD=0.4m，则要撬动该石块所用的最小的力应不小于（）A．75N B．300N C．200N D．100N7．下列简单机械中，属于省力杠杆的是（）A．筷子B．理发剪C．羊角锤D．钓鱼竿8．如图所示器具中，属于省力杠杆的是（）A．笤帚B．筷子C．独轮车D．钓鱼竿9．在如图的四幅图中，属于费力杠杆的是（）A．B．C．D．二．填空题（共15小题）11．一般家庭都用固定在墙上的三角支架ABC放置空调室外机，如图，如果A处螺钉松脱，则支架会绕点倾翻，已知AB长30cm，AC长20cm，室外机的重力为360N，正好处在AB中点处，则A处螺钉的水平拉力为N（支架重力不计）。

八年级物理下简单的机械（杠杆滑轮）作图专题练习学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，请画出作用在杠杆B端上最小的动力1F的示意图。

2．在图中，O为支点，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）．3．综合作图。

用杠杆吊着金属球，球在水中静止，如图，(1)请画出金属球所受力的示意图；(2)画出绳子AB对杠杆施加的动力的力臂，并标出支点O。

4．如图a所示的钢丝钳，其中A是剪断钢丝处，B为手的用力点，O为转动轴（支点），图b为单侧钳柄及相连部分示意图．请在图b中画出钢丝钳剪钢丝时的动力臂和阻力F2．（_________）5．用滑轮组提升重物，画出最省力的绕绳方法．（_____________）6．请在图中画出阻力F2和动力臂l1。

7．曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在图所示位置保持静止，请在图乙中画出：①拉力F的力臂和拉力F的示意图；②所挂物体受到重力的示意图．（_______）8．如图是一杠杆图，试画出使杠杆在图示位置平衡时的最小动力的示意图，并画出阻力的力臂。

9．下面图是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力．（____）10．如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L．（________）11．如图所示，用滑轮组提升重物用笔画线代替绳子在图中画出最省力的绳绕法．（____）12．在如图杠杆上的B点挂一重物，在A点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力F1的示意图和力臂L1及物体重力的示意图．（________）13．根据题中所给出的滑轮，请在图中画出绕法．（要求所给的滑轮都利用）14．组装如图所示的滑轮组，画出滑轮组的绕线，使绳子自由端最省力。

2023年05月22日第1题第2题第3题如图，在撬棒AD上作出撬起“石块1”的最小力F及对应的力臂L。

第4题第5题表示。

第6题第7题第8题如图所示，轻质杠杆OA 可绕O 点转动，请在图中画出杠杆OA 的动力臂L。

第9题如图所示，用一根硬棒搬动一个石块，棒的上端A 是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O ，并画出最小动力F 的示意图。

第10题第14题的示意图。

第12题第13题23．（2分）如图所示，轻质杠杆的A 点挂一重物G ，绳受的拉力为F 2，O 为杠杆的支点。

请在杠杆的端点B 处画出使杠杆保持静止的最小的力F 1的示意图，并作出F 2的力臂l 2。

第17题)。

第18题.第16题第19题如图所示,一轻质杠杆OA可绕O点无摩擦转动,A端用绳子系在竖直墙壁的B点,在杠杆的C点悬挂一重为20N的物体,杠杆处于水平静止状态。

已知OA长为50cm,OC长为30cm,∠OAB=30 .(1)请在图中画出绳子对杠杆拉力F的力臂。

(2)拉力F的大小是______N.2023年05月22日第1题【答案】第2题【答案】由图示可知，当杠杆与地面的接触点（A点）为支点时，作用在D点动力的力臂最大，此时动力最小，连接AD为动力臂L，过D点作垂直于动力臂向上的力，即为最小动力F的示意图。

如图所示：第5题【答案】示：支点到力的作用线的垂直距离是力臂，从支点作力的作用下的垂线段即可作出力臂。

第6题【答案】见解析【解析】图所示：故答案为：见解析。

重力的方向竖直向下，作重力的示意图时应从物体重心向下作竖直线段；先确定支点，再确定力的作用线，最后从支点到力的作用线作垂线段。

第4题第7题【答案】图中为支点，反向延长力画出的作用线，然后从支点向力的作用线作垂线段，该垂线段即为力的力臂，如图所示：力臂是支点到力的作用线的距离；由支点向力的作用线作垂线，垂线段的长度即为力臂。

第8题【答案】由图知，杠杆所受动力作用在A端，动力的方向向上，过支点O作动力作用线的垂线段，即为杠杆OA的动力臂L。

2020—2021学年八年级下册物理期末复习杠杆作图20题一、作图题（本大题共20小题）1.下图中杠杆处于平衡状态，请在图中画出动力F的力臂L。
