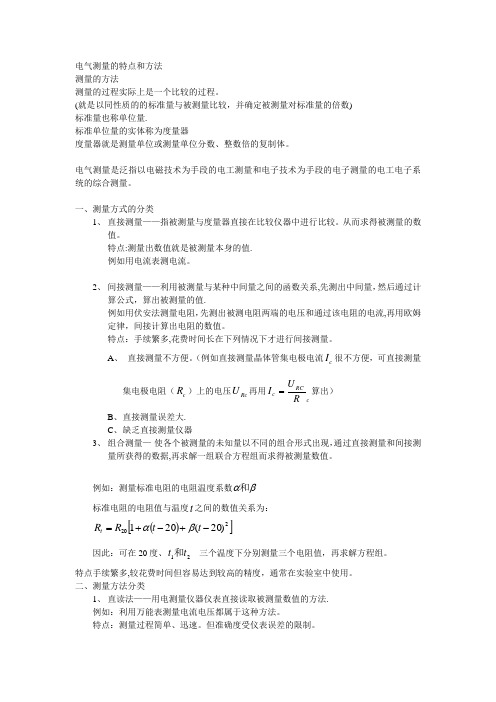

电气测量的特点和方法测量的方法测量的过程实际上是一个比较的过程。
(就是以同性质的的标准量与被测量比较,并确定被测量对标准量的倍数)标准量也称单位量.标准单位量的实体称为度量器度量器就是测量单位或测量单位分数、整数倍的复制体。
电气测量是泛指以电磁技术为手段的电工测量和电子技术为手段的电子测量的电工电子系统的综合测量。
一、测量方式的分类1、 直接测量——指被测量与度量器直接在比较仪器中进行比较。
从而求得被测量的数值。
特点:测量出数值就是被测量本身的值.例如用电流表测电流。
2、 间接测量——利用被测量与某种中间量之间的函数关系,先测出中间量,然后通过计算公式,算出被测量的值.例如用伏安法测量电阻,先测出被测电阻两端的电压和通过该电阻的电流,再用欧姆定律,间接计算出电阻的数值。
特点:手续繁多,花费时间长在下列情况下才进行间接测量。
A 、 直接测量不方便。
(例如直接测量晶体管集电极电流c I 很不方便,可直接测量集电极电阻(c R )上的电压Rc U 再用cRC c R U I =算出) B 、 直接测量误差大.C 、 缺乏直接测量仪器3、 组合测量—-使各个被测量的未知量以不同的组合形式出现,通过直接测量和间接测量所获得的数据,再求解一组联合方程组而求得被测量数值。
例如:测量标准电阻的电阻温度系数βα和标准电阻的电阻值与温度t 之间的数值关系为:()[]220)20(201-+-+=t t R R t βα因此:可在20度、21t t 和三个温度下分别测量三个电阻值,再求解方程组。
特点手续繁多,较花费时间但容易达到较高的精度,通常在实验室中使用。
二、测量方法分类1、 直读法——用电测量仪器仪表直接读取被测量数值的方法.例如:利用万能表测量电流电压都属于这种方法。
特点:测量过程简单、迅速。
但准确度受仪表误差的限制。
2、 比较法——将被测量与标准量具置于比较仪器上进行比较特点:量具直接参与测量过程。
比较法又分为三种A 、 零值法——被测量与已知量进行比较时两种量对仪器的作用相消为零的方法 例如用电桥测电阻,具体电路当调节电阻0R 使电桥公式021R R R R x =保持恒等时,指令仪表P 的读数为零. 零值法的测量精确度决定于标准量的精确度和指零仪的灵敏度。
一 .电工基础知识1. 直流电路电路电路的定义: 就是电流通过的途径电路的组成: 电路由电源、负载、导线、开关组成 内电路: 负载、导线、开关 外电路: 电源内部的一段电路 负载: 所有电器电源: 能将其它形式的能量转换成电能的设备基本物理量1.2.1 电流1.2.1.1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.1.2.1.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.1.2.1.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内通过导体截面的电荷量,计算公式为tQ I =其中Q 为电荷量(库仑); t 为时间(秒/s); I 为电流强度1.2.1.4 电流强度的单位是 “安”,用字母 “A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I”表示,简称直流电.1.2.2 电压1.2.2.1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的电位差,称为该两点的电压.1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变.1.2.2.3 电压的单位是 “伏特”,用字母 “U ”表示.常用单位有: 千伏(KV) 、伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 电动势1.2.3.1 电动势的定义: 一个电源能够使电流持续不断沿电路流动,就是因为它能使电路两端维持一定的电位差.这种电路两端产生和维持电位差的能力就叫电源电动势. 1.2.3.2 电动势的单位是 “伏”,用字母 “E”表示.计算公式为 QA E =(该公式表明电源将其它形式的能转化成电能的能力)其中A 为外力所作的功,Q 为电荷量,E 为电动势.1.2.3.3 电源内电动势的方向: 由低电位移向高电位1.2.4 电阻1.2.4.1 电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻.1.2.4.2 电阻的单位是 “欧姆”,用字母 “R”表示. 1.2.4.3 电阻的计算方式为: sl R ρ= 其中l 为导体长度,s 为截面积,ρ为材料电阻率 铜ρ=0.017铝ρ=0.028欧姆定律1.3.1 欧姆定律是表示电压、电流、电阻三者关系的基本定律.1.3.2 部分电路欧姆定律: 电路中通过电阻的电流,与电阻两端所加的电压成正比,与电阻成反比,称为部分欧姆定律.计算公式为 RU I =IUR =U = IR 1.3.3 全电路欧姆定律: 在闭合电路中(包括电源),电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律.计算公式为 0r R EI +=其中R 为外电阻,r 0为内电阻,E 为电动势电路的连接(串连、并连、混连) 1.4.1 串联电路 1.4.1.1 电阻串联将电阻首尾依次相连,但电流只有一条通路的连接方法. 1.4.1.2 电路串联的特点为电流与总电流相等,即I = I 1 = I 2 = I 3…总电压等于各电阻上电压之和,即 U = U 1 + U 2 + U 3… 总电阻等于负载电阻之和,即 R = R 1 + R 2 + R 3…各电阻上电压降之比等于其电阻比,即 2121R RU U =,3131R R U U =, … 1.4.1.3电源串联: 将前一个电源的负极和后一个电源的正极依次连接起来.特点: 可以获得较大的电压与电源.计算公式为 E = E 1 + E 2 + E 3 +…+ E n r 0 = r 01 + r 02 + r 03 +…+ r 0nnnr r r r E E E E I 0030201321......++++++++=1.4.2 并联电路1.4.2.1 电阻的并联: 将电路中若干个电阻并列连接起来的接法,称为电阻并联.1.4.2.2并联电路的特点: 各电阻两端的电压均相等,即U 1 = U 2 = U 3 = … = U n ; 电路的总电流等于电路中各支路电流之总和,即I = I 1 + I 2 + I 3 + … + I n ; 电路总电阻R 的倒数等于各支路电阻倒数之和,即nR R R R R 1...1111321++++=.并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重.1.4.2.3 通过各支路的电流与各自电阻成反比,即2121R R I I = 1.4.2.4电源的并联:把所有电源的正极连接起来作为电源的正极,把所有电源的负极连接起来作为电源的负极,然后接到电路中,称为电源并联.1.4.2.5 并联电源的条件:一是电源的电势相等;二是每个电源的内电阻相同.1.4.2.6并联电源的特点:能获得较大的电流,即外电路的电流等于流过各电源的电流之和.1.4.3 混联电路 1.4.3.1 定义: 电路中即有元件的串联又有元件的并联称为混联电路 1.4.3.2 混联电路的计算: 先求出各元件串联和并联的电阻值,再计算电路的点电阻值;由电路总电阻值和电路的端电压,根据欧姆定律计算出电路的总电流;根据元件串联的分压关系和元件并联的分流关系,逐步推算出各部分的电流和电压.电功和电功率 电功电流所作的功叫做电功,用符号 “A”表示.电功的大小与电路中的电流、电压及通电时间成正比,计算公式为 A = U IT =I2RT电功及电能量的单位名称是焦耳,用符号 “J”表示;也称千瓦/时,用符号 “KWH”表示. 1KWH=3.6M J电功率电流在单位时间内所作的功叫电功率,用符号 “P”表示.计算公式为RU R I UI t A P 22====电功率单位名称为 “瓦”或 “千瓦”,用符号 “W”或 “KW”表示;也可称 “马力.1马力=736W 1KW = 1.36马力电流的热效应、短路 电流的热效应定义: 电流通过导体时,由于自由电子的碰撞,电能不断的转变为热能.这种电流通过导体时会发生热的现象,称为电流的热效应.电与热的转化关系其计算公式为 t RU W RT I Q 22=== 其中Q 为导体产生的热量,W 为消耗的电能.短路定义: 电源通向负载的两根导线,不以过负载而相互直接接通.该现象称之为短路.短路分析: 电阻(R) 变小,电流(I)加大,用公式表示为 0r R EI +=短路的危害: 温度升高,烧毁设备,发生火灾;产生很大的动力,烧毁电源,电网破裂.保护措施: 安装自动开关;安装熔断器.2. 交流电路;单相交流电路定义: 所谓交流电即指其电动势、电压及电流的大小和方向都随时间按一定规律作周期性的变化,又叫正磁交流电.单相交流电的产生: 线圈在磁场中运动旋转,旋转方向切割磁力线,产生感应电动势.单相交流发电机: 只有一个线圈在磁场中运动旋转,电路里只能产生一个交变电动势,叫单相交流发电机.由单相交流发电机发出的电简称为单相交流电.交流电与直流电的比较: 输送方便、使用安全,价格便宜。
电气测量的基本方法:电阻的测量电阻是电路的基本参数之一,常在直流条件下测量。
一般测量可用指示仪表,精确测量多用电桥或电位差计。
1.用直读仪表直接测量万用表、欧姆表和数字欧姆表都可用来直接测量电阻。
(1)万用表测量。
由于万用表欧姆表的误差是以全标尺长度的百分数计,所以选择合适的量限十分重要。
测量时应选中电阻值最接近被测电阻阻值的欧姆挡,也即使仪表指针尽可能指在标尺的中间。
(2)欧姆表测量。
欧姆表是一种磁电式流比计。
这种仪表的测量原理是:测量机构中永久磁铁和其间的柱形铁芯的配置,在气隙中产生一不均匀的辐射形磁场,气隙上放置着两个固定在同一转轴上的活动线圈,这两个线圈都可在气隙磁场中转动,但它们相对位置却是固定不变的。
每个活动线圈通过电流产生力矩使转轴转动,并由连在转轴上的指针指出偏转。
决定仪表活动部分偏转的两线圈电流之比与仪表供电电源的电压无关,这也是它比万用表的欧姆挡准确度高的主要原因。
(3)数字欧姆表的测量。
数字欧姆表是精度高、测量速度快的直接测量电阻的仪表,适用于在自动控制中快速多点测量。
2.用间接测量法测量电阻(1)用电压表、电流表测量。
先测出被测元件两端的电压和通过的电流,然后根据欧姆定律求出被测元件的电阻值。
测量电路如图1-3-1所示。
图1-3-1 用电压表、电流表测量电阻对图1-3-1(a)所示的电路有式中,I和U分别为电流表和电压表的读数,是电压表的内阻。
对于图1-3-1(b)所示的电路有式中,RA是电流表的内阻,当RA≪RX,或RA/(U/I)小于测量要求的相对误差的1/20时,可认为RX≈U/I。
这种测量的误差主要取决于电压表和电流表的误差,由于测量误差包括了电压和电流的测量误差。
所以一般其准确度不高,仅作为一般测量。
(2)用比较法测量。
测量电路如图1-3-2(a)所示,图中RX 为被测电阻,RS是标准电阻,R是用以调节工作电流的可调电阻。
当用R调节好电流后,将双刀双投开关K投向11';读出指示仪表的偏转αs,它即代表RS两端的电压;再将S投向22',读取指示仪表的偏转αX,则被测电阻,读取αs和αX的指示仪表可以是检流计、毫伏表或伏特表。
电气测量的基本方法:电流的测量
1.小电流测量
小电流测量指毫安级及以下直至微安级的测量。
通常采用检流计及各类放大器来达到所需要的灵敏度。
2.中等量级电流测量
(1)用直读仪表测量。
这是测量电流最常见的方法,虽准确率不高,但却十分简便。
测量电流时电流表应与负载串联,测量电路如图-1所示,串入测量的仪表内阻RA 应远小于负载电阻,当被测线路有接地时,应把电流表接在低电位端。
用这种方法测量电流,主要取决于指示仪表的准确度。
(2)用直流电位差测直流电流。
接线如图-2 所示,图中p、p 是标准电阻的电位端钮,c、c是其电流端钮。
用电位差计测此电位差UX,即可求得被测电流。
使用电流电压转换标准电阻器RA时应注意:通过RA的电流不超过其允许电流;RA 电流端钮接被测电流,而电位端钮则接电位差计。
图-1 用直读仪表测量电流
图-2 用直流电位差测直流电流
(3)交流电流的有效值精确测量。
由于直流量单位的传递可由
基准开始,所以有较高的准确度,而交流量却没有实物基准,交流量有效值的精确测量,可先用交直流比较仪将交流量与直流量进行比较,然后再对与其等效的直流量进行测量,而得到交流量的精确值。
常用的交直流比较仪有热电式比较仪、电动式比较仪、静电式比较仪、电子变换器等。
3.大电流测量
大电流通常指百安以上的电流。
测直流大电流可用分流电阻来扩大指示仪表的量限,或用专门的大电流测量仪(如霍尔大电流测量仪)
来测量。
测量交流工频大电流,常用电流互感器来扩大指示仪表的测量范围。
(1)用外附分流器扩大指示仪表量限。
标准外附分流器的额定电流从几十安培至一万安培。
它是一个具有4个端钮的标准电阻器,当电流端通过额定电流时,在电压端将产生75mV额定电压。
使用时被测电流IX从电流端接入,并将具有相应量限的毫伏计接至电压端钮,测得毫伏计读数为UX,则
式中,IH、UH分别为分流器的额定电流和额定电压。
霍尔大电流测量仪可测电流范围为103~104的直流大电流。
霍尔大电流测量仪由围绕着电流母线的磁场轭及在磁轭间隙中
的霍尔片组成,当被测电流通过母线时,就在磁轭及其气隙中产生磁场,测量霍尔电势即可得磁场强度,进而求得母线电流。
(2)用电流互感器扩大交流指示仪表量限。
交流测量电路中使用的电流互感器,是由高导磁率的磁芯和绕在其上的互相紧耦合着的原副两线圈构成,原线圈匝数为n1,副线圈匝数为n2,原副两线圈间对应端记号*的标法与电路中互感的同名端标法一样。
对于原线圈的额定电流为600A及其以上的电流互感器,原线圈多制单匝的铜条形状,副线圈的额定电流根据国家标准规定为5A。
使用时将原线圈
串入被测电流电路,副线圈则经低阻抗的安培计闭合,如图-3所示。
原、副两线圈的电流有I1=K Le-jθI2的关系。
图-3 用电流互感器测量电流
式中,KL=I1/I2=n1/n2称为电流互感器的变比,θ表示I1 和I2 间的相移,称为电流互感器的相位误差。
用交流安培计测出,即可得被测电流的值。
