电流检测最的三个最基础知识点

高中物理常考的电学实验满分知识点总结目录一、实验的考查内容二、电学实验命题走向三、电学实验的基础和核心四、选取电学仪器和实验电路五、实验电路的选择六、实物图连线技巧七、设计型实验思路八、几种测电阻方法总结（难点）九、四大重点题型分析及例题精讲电学实验最全知识点总结一、实验的考查内容（1）测定金属的电阻率（练习使用螺旋测微器）；（2）描绘小灯泡的伏安特性曲线；（3）测定电源的电动势和内阻；（4）练习使用多用电表；（5）传感器的简单使用；（6）设计型实验。

二、电学实验命题走向（1）给定条件，进行实验设计;（2）给定测量数据，选择处理方法;（3）给定原理、器材，设计实验方案;（4）给出实验过程情景，判断过程、方法的合理性。

三、电学实验的基础和核心（1）伏安法测电阻“外接法”的系统误差是由电压表的分流引起的，电阻测量值总小于真实值，小电阻应采用外接法，可记为“外小小”。

“内接法”的系统误差是由电流表的分压引起的，电阻测量值总大于真实值，大电阻应采用内接法，可记为“内大大”（2）滑动变阻器的连接（限流法/分压法）分压接法时，题中常出现这样的字眼：要求电压从零开始调节，或是要求测量尽可能精确等被测电阻上电压的调节范围大。

用分压接法时，滑动变阻器应该选用阻值小的；用限流接法时，滑动变阻器应该选用阻值和被测电阻接近的。

（3）其他常用测电阻方法①内阻已知的电流表、电压表可看成能读出它们电流、电压大小的电阻来使用；②电流表可通过串联定值电阻来扩大量程，当成大量程电流表来使用；也可以并联定值小电阻来当成电压表来使用。

③替代法测电阻④半偏法测电阻四、选取电学仪器和实验电路（1）安全：在电流表和电压表测量值不超量程,滑动变阻器、电源中通过的电流小于额定电流。

解决方法是依据欧姆定律算出实验电路调节中过程的电流范围，再和某器材的最大电压和给定值进行选择。

（2）方便：便于操作。

主要是对滑动变阻器、电压表、电流表的选择。

解决方法是要根据用电器分流、分压、限流等不同用途，采用正确的连接，能够既得到满足实验要求的电压范围，同时调节时电压表现为线性稳定变化。

电工常识应知应会知识点一、知识概述《电工常识应知应会知识点》①基本定义：电工常识就是咱们干电工活或者了解电路相关知识得知道的一些普通知识。

比如说电流、电压是啥，电路怎么连接这些最最基础的东西。

②重要程度：在电工这门学科里，电工常识就是基础中的基础啊。

就跟咱们盖房子打地基一样，要是不懂这些常识，后面更复杂的电工工作就根本无从下手啦。

③前置知识：需要懂点数学的基本运算吧，毕竟有时候要计算电压、电流、电阻啥的关系。

再就是得对一些基本的物理现象有点概念，像什么是导体、绝缘体。

④应用价值：要是家里突然灯不亮了，懂点电工常识，咱们就能自己简单检查检查，看看是不是保险丝烧了还是灯丝坏了。

在工厂里面，电工师傅靠这些常识才能保证各种电器设备正常运行，不然就乱套了。

二、知识体系①知识图谱：电工常识就像电工知识大树的树根，各种各样的电工知识都是从这个基础上发展起来的。

例如电器设备的维修、电路设计啥的，都是以这些常识为开始的。

②关联知识：和电磁学知识是分不开的。

像电动机工作原理那里就有电磁感应，这得有电工常识的基础才能理解吧。

还有跟电子元件的知识也有关联，电阻、电容这些电子元件的工作都离不开基本的电工常识里的电流电压啥的原理。

③重难点分析：掌握的难点在于理解很多抽象概念，比如电流看不见摸不着却能让电器工作。

重点就是把那些基本概念像电压、电流还有电阻之间相互关系搞明白。

就像欧姆定律，要真正理解透彻怎么回事不容易，但是理解好了那很多电工问题就简单了。

④考点分析：在电工考试里那可太重要了。

比如简单的考电压的单位、电流的方向这种基础概念。

也会出一些简单的计算，如根据电压和电阻求电流。

还可能出一些分析电路故障的题，前提就是对电工常识里电路连接啥的非常熟悉。

三、详细讲解【理论概念类】①概念辨析：电流：简单说就是电子在导体里的流动。

就像一群小蚂蚁搬家一样，电子从负极往正极跑，这一跑就形成了电流。

电压：可以想象成一种力量，把电子从一个地方往另一个地方赶。

电流测量方法电流是电路中的重要参数，测量电流是电工和电子工程师在日常工作中经常需要进行的操作。

正确的电流测量方法能够保证电路工作的正常运行，同时也能确保工作人员的安全。

在本文中，我们将介绍几种常见的电流测量方法，以及它们的优缺点和适用范围。

首先，最常见的电流测量方法之一是使用电流表。

电流表是一种专门用于测量电流的仪器，它可以直接连接到电路中，通过电流表的指针或数字显示屏来显示电流数值。

电流表通常有两种类型，分别是模拟电流表和数字电流表。

模拟电流表通过指针指示电流数值，而数字电流表则通过数字显示屏来显示电流数值。

电流表的优点是测量精度高，测量范围广，操作简单，但是需要断开电路才能进行测量，因此在一些特殊情况下并不适用。

其次，另一种常见的电流测量方法是使用电流互感器。

电流互感器是一种通过感应电流产生电压信号的装置，它可以将电路中的电流转换为电压信号输出，然后通过电压表或数据采集系统进行测量。

电流互感器的优点是测量过程不需要断开电路，对被测电路的影响很小，适用于大电流测量，但是需要外部电源供电，且测量精度受到外部磁场和温度的影响。

另外，还有一种电流测量方法是使用霍尔传感器。

霍尔传感器是一种利用霍尔效应测量电流的装置，它可以将电路中的电流转换为霍尔电压输出，然后通过电压表或数据采集系统进行测量。

霍尔传感器的优点是测量精度高，对被测电路的影响很小，但是需要外部电源供电，且测量范围受到器件本身特性的限制。

综上所述，不同的电流测量方法各有优缺点，选择合适的测量方法需要根据具体的测量要求和实际情况来决定。

在实际工作中，我们可以根据需要灵活选择电流表、电流互感器或霍尔传感器等不同的测量方法，以确保电流测量的准确性和可靠性。

希望本文所介绍的电流测量方法能够对您有所帮助，谢谢阅读！。

精品基础教育教学资料，仅供参考，需要可下载使用！中考专题复习初中物理电学部分知识点及公式总结1、电流、电压、电阻、电功、电功率在串联、并联电路的中的规律：（☆☆☆☆☆） 电流：◆串联电路中电流处处相等。

I=I 1=I 2◆并联电路中总电流等于各支路电流之和。

I=I 1+I 2并联电路分流，该支路电流的分配与各支路电阻成反比。

即：1221R RI I ＝ I 1R 1＝I 2R 2 电压：◆串联电路中总电压（电源电压）等于各部分电路两端电压之和。

U=U 1+U 2 串联电路分压，各用电器分得的电压与自身电阻成正比。

即： ◆并联电路中各支路电压和电源电压相等。

U=U 1=U 2电阻：◆串联电路中总电阻等于各串联电阻之和。

总电阻要比任何一个串联分电阻阻值都要大。

（总电阻越串越大）R=R 1+R 2◆并联电路中总电阻的倒数等于各并联分电阻的倒数和。

总电阻要比任何一个并联分电阻阻值都要小。

（总电阻越并越小）R=R 1R 2/R 1+R 2（上乘下加）或：总电阻的倒数等于各支路的电阻倒数之和。

即：◆因此几个电阻连接起来使用，要使总电阻变小就并联；要使总电阻变大就串联。

◆如果n 个阻值都为 R 0 的电阻串联则总电阻R=nR 0◆如果n 个阻值都为 R 0 的电阻并联则总电阻 R=R 0/n2121R R U U ＝n 21R 1R 1R 1R 1＋＋＝总电功：◆串联电路：总电功等于各个用电器的电功之和。

即：W 总＝W 1＋W 2＋…Wn电流通过各个用电器所做的电功跟各用电器的电阻成正比，即：2121R R W W ＝ ◆并联电路：总电功等于各个用电器的电功之和。

即：W 总＝W 1＋W 2＋…Wn电流通过各支路在相同时间内所做的电功跟该支路的电阻成反比。

即：1221R R W W ＝ 电功率：◆串联电路：总电功率等于各个用电器实际电功率之和。

即：P 总＝P 1＋P 2＋…P n 各个用电器的实际电功率与各用电器的电阻成正比，即：◆并联电路：总电功率等于各个用电器的电功率之和。

电路基础第三章知识点总结第三章节的内容主要涉及电路的分析和维持，包括各种电路的分析方法、戴维南定理、诺尔顿定理、极限定理、最大功率传输定理以及电路维持的相关知识。

通过本章的学习，我们可以更好地理解电路的工作原理和分析方法，为我们今后的学习和工作打下扎实的基础。

本篇总结将主要围绕本章的知识点展开，总结出电路的分析方法和维持知识点，让读者对电路有更全面的了解。

一、电路分析方法1.节点分析法节点分析法是一种电路分析方法，通过寻找电路中的节点，应用基尔霍夫电流定律（KCL）进行节点电压的分析。

通过节点电压的计算，可以找到各个支路中的电流，从而进一步分析电路的特性。

节点分析法的手续步骤为：（1）选取一个节点作为参考点，为了简化计算，一般选为电压源的负极或接地点；（2）对不确定电压的节点进行标记；（3）应用基尔霍夫电流定律，列出各节点处的电流之和为零；（4）利用基尔霍夫电流定律和欧姆定律，列出各节点处的电压。

2.支路分析法支路分析法是一种电路分析方法，通过寻找电路中的支路，应用基尔霍夫电压定律（KVL）进行支路电流和电压的分析。

通过支路电流和电压的计算，可以找到各个支路中的电流和电压，从而进一步分析电路的特性。

支路分析法的手续步骤为：（1）选择一个支路作为参考方向，可以沿着电流的方向或者反方向；（2）按照已选的方向，利用基尔霍夫电压定律，列出各支路的电流和电压；（3）应用欧姆定律，列出支路中的电流和电压。

3.戴维南定理戴维南定理是电路理论中的一项重要理论，它指出了任意线性电路可以用一个恒电压源和一个串联电流源的组合来替代。

通过戴维南定理，可以将一个复杂的电路简化为一个等效的电压源和串联电流源的组合，从而方便进一步的分析和计算。

4.诺尔顿定理诺尔顿定理是电路理论中的另一项重要理论，它指出了任意线性电路可以用一个恒电流源和一个并联电阻的组合来替代。

通过诺尔顿定理，可以将一个复杂的电路简化为一个等效的电流源和并联电阻的组合，从而方便进一步的分析和计算。

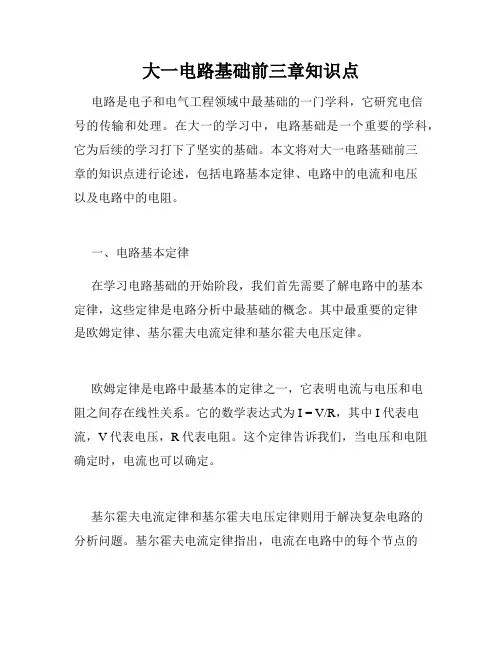

大一电路基础前三章知识点电路是电子和电气工程领域中最基础的一门学科，它研究电信号的传输和处理。

在大一的学习中，电路基础是一个重要的学科，它为后续的学习打下了坚实的基础。

本文将对大一电路基础前三章的知识点进行论述，包括电路基本定律、电路中的电流和电压以及电路中的电阻。

一、电路基本定律在学习电路基础的开始阶段，我们首先需要了解电路中的基本定律，这些定律是电路分析中最基础的概念。

其中最重要的定律是欧姆定律、基尔霍夫电流定律和基尔霍夫电压定律。

欧姆定律是电路中最基本的定律之一，它表明电流与电压和电阻之间存在线性关系。

它的数学表达式为I = V/R，其中I代表电流，V代表电压，R代表电阻。

这个定律告诉我们，当电压和电阻确定时，电流也可以确定。

基尔霍夫电流定律和基尔霍夫电压定律则用于解决复杂电路的分析问题。

基尔霍夫电流定律指出，电流在电路中的每个节点的流入和流出量必须相等。

这个定律是基于电流的连续性原理而建立的，它可以帮助我们确定电路中的未知电流。

基尔霍夫电压定律是另一个基本定律，它指出电压在电路中的闭合回路上的代数和必须等于零。

这个定律是基于能量守恒原理而建立的，它可以帮助我们确定电路中的未知电压。

二、电流和电压在电路中，电流和电压是两个非常重要的概念。

电流是电荷流动的速度，它的单位是安培(A)。

电路中的电流是由电压驱动的，电流的大小取决于电压和电阻之间的关系。

而电压则代表了电场的变化，它是电势差的量度。

电压的单位是伏特(V)。

电流和电压之间存在着一种基本的关系，即欧姆定律。

根据欧姆定律，电压和电阻的比值决定了电流的大小。

在电路中，电流的流动方向是重要的，它遵循洛伦兹力的方向，即正电荷沿电场线的方向流动，而负电荷则相反。

电流的方向对于分析电路中的电压和电流分布至关重要。

三、电阻电阻是电路中的一个重要元件，它用于控制电流和电压。

电阻是指电路对电流的阻碍程度，它的单位是欧姆(Ω)。

根据欧姆定律，电阻的大小决定了电流的大小。

电流检测最的三个最基础知识点目前，电流检测的阻值非常低，其主要用于测量流经其山的电流。

通过该电阻的电流主要是通过电阻两端的电压反映出来，所以通过应用公式I=V/R该公式是由某著名学校的老师乔治·西蒙·欧姆提出的：即电阻上的电流与电压成正比。

上面简单的介绍就当作抛砖引玉了，本文的主题——电阻选择、高边或低边监测以及检测放大器的选择——都是以这个电气工程基本公式为基础的。

电流检测监控有助于提高一些系统的效率,减少损失。

例如,许多手机实现了电流检测监控，提高电池寿命，同时提高可靠性。

如果电流消耗太大,手机可以做出决定，降低CPU频率来减少电池负载以此延长电池寿命，同时防止手机过热来增加稳定性。

甚至有手机应用程序可以访问电流检测并且对优化手机的性能做出决策。

除了电流检测监控使用了一个电阻，另外两个不太常用的方法也使用了电阻。

其一是使用霍尔效应传感器来测量产生通量场的电流。

虽然这是非侵入性的,并且具有非插入损耗的优点。

它相对来说有点贵，并且要求一个相对大的PCB基板。

另一种方法,使用变压器测量感应的交流电流,也属于面积和成本密集型;并且同时只对交流电流有用。

本文将介绍使用一个电阻进行电流检测监控的三个基本方面：1、选择一个低阻值精度采样电阻。

如果说基板是基于“位置，位置，位置”，然而选择一个电阻就是基于“精度，精度，精度”原则。

2、选择一个检测放大器芯片。

当感应到在小于1欧姆电阻,电压很小的变化也会产生一个很大的结果。

检测放大器将电压变化放大，使无意义的事情变的更有意义。

3、检测电阻的“位置，位置，位置”。

这个若检测参考电源，称为高边检测，或者如果连接地，又叫作低边检测。

精密电流传感应用程序不再是自制食物电路；制造商已经做了所有的研究和现代设计的大部分工作。

电阻选择选择电阻值，精度和物理尺寸都取决于预期的电流测量值。

电阻值越大,测量可能就越精确,但大的电阻值也会导致更大的电流损失。

对于低功率电池驱动的设备,必须减少损失,电阻大约一毫米的长度值并且带有成百上千欧姆的电阻经常被使用。

电路基础知识点总结一、电压电流电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i>0，反之i<0。

电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u<0。

2．功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。

3．全电路欧姆定律：U=E-RI4．负载大小的意义：电路的电流越大，负载越大。

电路的电阻越大，负载越小。

5．电路的断路与短路电路的断路处：I＝0，U≠0电路的短路处：U＝0，I≠0。

二、基尔霍夫定律：1．几个概念：支路：是电路的一个分支。

结点：三条（或三条以上）支路的联接点称为结点。

回路：由支路构成的闭合路径称为回路。

网孔：电路中无其他支路穿过的回路称为网孔。

2．基尔霍夫电流定律：（a）定义：任一时刻，流入一个结点的电流的代数和为零。

或者说：流入的电流等于流出的电流。

（b）表达式：i进总和=0 或： i进=i出（c）可以推广到一个闭合面。

三、基尔霍夫电压定律定义：经过任何一个闭合的路径，电压的升等于电压的降。

或者说：在一个闭合的回路中，电压的代数和为零。

或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。

电位的概念（1）定义：某点的电位等于该点到电路参考点的电压。

（2）规定参考点的电位为零。

称为接地。

（3）电压用符号U表示,电位用符号V表示（4）两点间的电压等于两点的电位的差。

（5）注意电源的简化画法。

四、理想电压源与理想电流源1．理想电压源（a）不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。

理想电压源的输出功率可达无穷大。

（b）理想电压源不允许短路。

2．理想电流源（a）不论负载电阻的大小，不论输出电压的大小，理想电流源的输出电流不变。

理想电流源的输出功率可达无穷大。

（b）理想电流源不允许开路。

3．理想电压源与理想电流源的串并联（a）理想电压源与理想电流源串联时，电路中的电流等于电流源的电流，电流源起作用。

电流测量九年级物理知识点电流测量是物理学中的一个重要概念，九年级学生也需要深入了解和掌握。

本文将介绍电流测量的几个关键知识点，帮助学生理解和应用这些概念。

一、电流的定义和单位电流是指单位时间内通过导体横截面的电荷量。

用字母“I”表示，单位是安培（A）。

测量电流的仪器是电流表，用于测量电路中的电流强度。

二、电流的测量方法1. 直流电流的测量方法直流电流的测量比较简单，可以直接用电流表进行测量。

将电流表调整到适当的量程，接入电路，读取电流表上的数值即可。

2. 交流电流的测量方法交流电流的测量相对复杂，因为交流电流的大小和方向随时间变化。

常用的测量方法有三种：a. 平均值测量：将电流表调整到直流电流测量档位，通过将测量电流的时长分成若干小段，每段测量取得电流强度，最后求这些测量值的平均值。

b. 最大值测量：将电流表调整到交流电流测量档位，读取电流表上的最大值，即为电流的最大值。

c. 有效值测量：通过电流表选择交流电流测量档位，读取电流表上的有效值（即RMS值），它代表了交流电流的平均能量。

三、电流表的使用注意事项1. 切记选择合适的量程：在测量电流时，应选择与待测电流相近的量程，避免超过量程导致测量不准确或损坏仪器。

2. 正确接入电路：将电流表正确地接入电路中，注意接入的位置和方向，确保测量的是所需电路的电流强度。

3. 避免短时间内大电流通过：特别是在测量大电流时，要注意控制测量时间，避免短时间内大电流通过导致烧坏电流表或安全事故。

四、电流测量的应用电流测量在实际生活中有着广泛的应用：1. 电流测量在电路故障排查中起着关键作用，帮助找出电路中的问题。

2. 在电子设备的生产和维修中，电流测量是必不可少的工作，用于检测电子元件的质量和功能是否正常。

3. 电流测量也用于电力系统中，对电力负荷进行监测和控制，确保供电的稳定和安全。

总结：电流测量是九年级物理学习中的重要内容，通过学习本文介绍的知识点，学生可以了解电流的定义和单位、电流的测量方法、电流表的使用注意事项，以及电流测量的应用领域。
