VI 5K AOI操作说明

AOI即自动光学检测仪，它是通过图像比较的原理自动对元件的贴装状态和焊接状态进行检查的装置。

我们公司用的产品型号是VT-RNS-V-ptS。

一、使用前的注意事项⑴.安全要点：1.进行以下操作时，要和仪器公司的销售营业部联系。

◆更换输送带时◆更换LED照明灯时2.供油及清扫中请切断电源，将电源插头拨下。

3.请按型号铭牌上所记载的规格，给本装置提供专用额定电源。

4.电线、连接器等有锁定机构的情况下，一定要确认之后再进行使用。

5.报废装置主机时，请按当地政府和有关部门的规定指示处理报废。

6.请确认确实安装好连接器，如在未连接好的状态下使用，可能造成接触不良，发生短路、起火、冒烟、烧毁等。

⑵.使用上注意的事项1.请在以下场所使用◆温度为10～35℃◆湿度为35～80%◆不受日光直接照射◆不会结露◆不会有水、油、药品飞沫的场所2.请在装置前后确保留出一定的作为操作以及保养所要的空间。

此外，请不要在装置排风口设置阻碍排风的物件或披盖罩子。

3.请使用符合本装置规格尺寸的检查对象电路板①②。

①电路板的尺寸：50(W)*50(H)～333(W)*2550(H)mm；电路板重量：1Kg以下电路板的厚度：0.3～2.5mm；电路板的弯曲：不妨碍检查的弯曲（基准：0.5mm 以下）电路板的扰度：不妨碍检查的扰度（基准：0.5mm以下）电路板的温度：搬入装置时，使电路板的温度为40℃以下。

②本装置的检查点数：最大10，000元件/电路板4.保管主机时，请将主机保管在以下场所。

◆温度0～40℃◆湿度为35～80%◆不受日光直接照射◆不会结露◆不会有水、油、药品飞沫的场所5.不要碰撞装置。

否则可能会引起故障。

6.切断电源的时候请按照使用说明书上记载的顺序进行系统的结束处理。

如果不进行系统的结束处理直接关闭主断路器的电源，有可能会损坏硬盘导致数据丢失。

7.除进行维护以外不要打开前罩。

打开前罩时请务必切断电源。

8.工作台的调整请在显示电路板搬入对话窗时，或装置电源关闭时进行。

名称: Title: Vi5K AOI操作说明编号:DOC No.PI-XXXX-XXX流程拥有者: Process Owner: SMT起草人:Originator:黄利军版本:Rev.:A页码:Page:1 of 60第一章AOI基本结构1.1AOI组成结构1.1.1机台前预览1)三色灯塔2)前门（包含相机、光源、XY轴、传输轨道）3)显示器4)鼠标5)键盘和鼠标6)键盘、鼠标托架7)停止按钮（OFF）8)紧急停止开关9)接地点10)前门（包含主电路和电脑主机）11)地角12)总电源开关1.1.2 顶部前门部分及XY轴14)空气压杆15)安全开关16)后门17)X轴后线性马达18)X轴前线性马达19)Y轴20)X轴21)Y轴坦克链1.1.3 XY轴A.XY轴平台B.X轴C.Y轴D.X轴马达E.Y轴马达F.X轴硬停止挡块G.线性马达线圈（磁性）1.1.4 光源系统与相机名称: Title: Vi5K AOI操作说明编号:DOC No.PI-XXXX-XXX流程拥有者: Process Owner: SMT起草人:Originator:黄利军版本:Rev.:A页码:Page:2 of 6022)相机23)光圈25)镜头26)水平光源27)垂直光源28)光源过滤片1.1.5 传输轨道29)夹板固定块30)移动顶块31)进板感应器32)第一段轨道皮带马达33)第二段轨道皮带马达34)夹紧系统35)减速感应器36)停板感应器37)轨道宽度调整马达38)出板感应器1.1.6 电脑和电路支架39)电线线槽40)电脑41)主电路支架1.1.7 主电路部分42)变压器320W43)变压器150Ｗ44)变频器１45)变频器２46)空气开关（ＫＭＧ）47)继电器48)集线器49)光源控制卡50)PLC模块51)风扇52)保险管53)电源开关54)变压器（５Ｖ，１２Ｖ）55)直通模式开关、安全功能开关1.1.8 机台后预览名称:Title:Vi5K AOI操作说明编号:DOC No.PI-XXXX-XXX 流程拥有者:Process Owner:SMT起草人:Originator:黄利军版本:Rev.:A页码:Page:3 of 6056)XY轴、相机光源、传输轨道后门57)紧急停止开关58)XY轴控制箱后门59)风扇60)设备出厂标记1.1.9 轴系统控制器和设备对外接口61)115/230V AC变压器62)ACS轴控制系统63)电源输入、网络、SMEMA接口1.2 AOI主要性能参数AOI System models / typesVI TechVI 5k PerformMachine PictureXY Drive System Linear MotorMotion Speed (in/s) 1.5m/s(59in/s)Encoder Resolution (um) 1Inspection speed(basing on PC motherboard)cm2/sec 56cm2/sec名称: Title: Vi5K AOI操作说明编号:DOC No.PI-XXXX-XXX流程拥有者: Process Owner: SMT起草人:Originator:黄利军版本:Rev.:A页码:Page:4 of 60Camera Pixel size (um) 26um Camera resolution (Mpixel) 4M Camera Frame Rate (Progresive frames/sec) 2 frame/sec Camera Field Of View (mm) 61X45 Number of Angled Cameras (for J-Lead inspection) N Number of Light Sources 4Can the camera read barcodes Yes Character Recognition capable(OCR) Yes Pattern Recognition capable(OCV) Yes Maximum board size(mm) 533X533 Minimum board size(mm) 50X50 Maximum component height inspection side(mm) 34 Maximum component height other side(mm) 60Other Features VI 5k Perform Single side or double sides checking singleGeometric or Correlation programming Geometric VectoralImagingType of CAD data required text or excel file Off-Line Programming capability YesOff-Line Program Debug capability Yes Number of component libraries supplied unlimited Operating system Windows XP Repair Station capability Yes Board Tracability capability YesData Collection capability Yes Format of Data Collection output Access,SQL,text Barcode Reader option External/internal Paste inspection capability YesPre Reflow inspection capability YesPost reflow inspection capability Yes Plated-Through-Hole inspection capability Yes Double-sided or Single sided inspection single名称: Title: Vi5K AOI操作说明编号:DOC No.PI-XXXX-XXX流程拥有者: Process Owner: SMT起草人:Originator:黄利军版本:Rev.:A页码:Page:5 of 60Repair Station capability Yes Board Tracability by serial number YesData Collection Reporting Yes Format of Data Collection output Access,SQL,text In-Line capability Yes SMEMA compatible Yes第二章AOI操作2.1开关机名称: Title: Vi5K AOI操作说明编号:DOC No.PI-XXXX-XXX流程拥有者: Process Owner: SMT起草人:Originator:黄利军版本:Rev.:A页码:Page:6 of 60开机顺序动作描述相关图片关机顺序动作描述1 清除设备内的多余杂物，防止XY轴、轨道复位造成的设备损坏2 松开设备上的所有紧急停止开关3 开启设备电源总开关3关闭设备电源总开关4 开启电脑主机和显示器电源开关2 关闭电脑5 启动软件，设备复位完成后开机完成1 退出软件2.2操作界面介绍（主要功能介绍）2.2.1 双击桌面上的Vision2009快捷方式以启动软件2.2.2 软件启动过程中，设备同时进行复位名称: Title: Vi5K AOI操作说明编号:DOC No.PI-XXXX-XXX流程拥有者: Process Owner: SMT起草人:Originator:黄利军版本:Rev.:A页码:Page:7 of 602.2.3 软件启动后2.2.4 File菜单介绍New:新建程序文件、新建元件库Open:打开程序文件、打开元件库Recent Files:显示在编程模式下最近使用过的10个程序，并可直接使用Quit:退出软件2.2.5 Production菜单介绍名称: Title: Vi5K AOI操作说明编号:DOC No.PI-XXXX-XXX流程拥有者: Process Owner: SMT起草人:Originator:黄利军版本:Rev.:A页码:Page:8 of 60Start Standard Production:生产模式调用程序用于检测Start quick production(XXX):显示生产模式下最后一次调用的程序，并可直接调用Start In passthrough Mode:直通模式调用程序2.2.6 Process菜单介绍Vis Wizard:Vis文件制作2.2.7 Tools菜单介绍Maintenance:程序轨道宽度设置、程序关联元件库设置、连接维修站的网络设置等Calibration:设备校准Model Database:数据库设置Password:软件用户相关设置Panel:PCB板送进送出、夹紧松开Lock/Unlock Door:锁定/松开前门安全锁Move Axis:移动XY轴、设置停板原点、XY轴复位、传送轨道复位ImageEdit:画图工具2.3程序调用2.3.1 编程模式调用程序2.3.1.1 点击程序打开按钮。

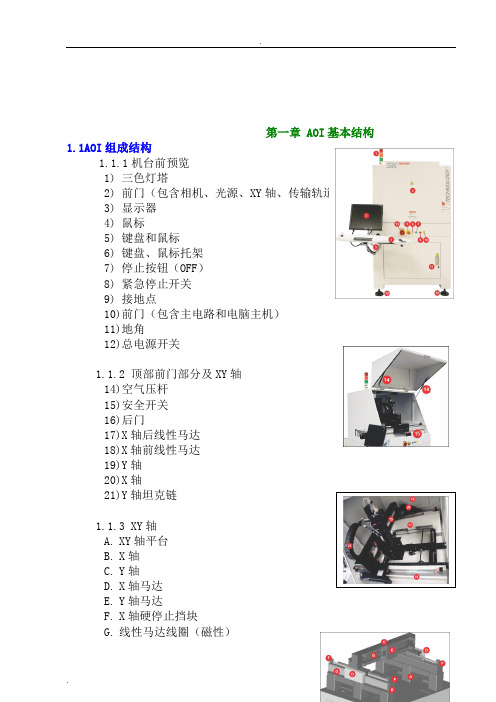

第一章 AOI基本结构1.1AOI组成结构1.1.1机台前预览1)三色灯塔2)前门（包含相机、光源、XY轴、传输轨道）3)显示器4)鼠标5)键盘和鼠标6)键盘、鼠标托架7)停止按钮（OFF）8)紧急停止开关9)接地点10)前门（包含主电路和电脑主机）11)地角12)总电源开关1.1.2 顶部前门部分及XY轴14)空气压杆15)安全开关16)后门17)X轴后线性马达18)X轴前线性马达19)Y轴20)X轴21)Y轴坦克链1.1.3 XY轴A.XY轴平台B.X轴C.Y轴D.X轴马达E.Y轴马达F.X轴硬停止挡块G.线性马达线圈（磁性）1.1.4 光源系统与相机22)相机23)光圈25)镜头26)水平光源27)垂直光源28)光源过滤片1.1.5 传输轨道29)夹板固定块30)移动顶块31)进板感应器32)第一段轨道皮带马达33)第二段轨道皮带马达34)夹紧系统35)减速感应器36)停板感应器37)轨道宽度调整马达38)出板感应器1.1.6 电脑和电路支架39)电线线槽40)电脑41)主电路支架1.1.7 主电路部分42)变压器320W43)变压器150Ｗ44)变频器１45)变频器２46)空气开关（ＫＭＧ）47)继电器48)集线器49)光源控制卡50)PLC模块51)风扇52)保险管53)电源开关54)变压器（５Ｖ，１２Ｖ）55)直通模式开关、安全功能开关1.1.8 机台后预览56)XY轴、相机光源、传输轨道后门57)紧急停止开关58)XY轴控制箱后门59)风扇60)设备出厂标记1.1.9 轴系统控制器和设备对外接口61)115/230VAC变压器62)ACS 轴控制系统63)电源输入、网络、SMEMA接口1.2 AOI主要性能参数AOI System models / typesVI TechVI 5k Perform Machine PictureXY Drive System Linear Motor Motion Speed (in/s) 1.5m/s(59in/s) Encoder Resolution (um) 1 Inspection speed(basing on PCmotherboard)cm2/sec56cm2/sec。

AOI作业指导书一、概述AOI（Automated Optical Inspection，自动光学检测）是一种利用计算机视觉技术进行电子产品检测的自动化工艺。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保在使用AOI设备进行检测时能够准确、高效地完成任务。

二、设备准备1. 确保AOI设备已经正确安装并连接至电源和电脑。

2. 检查设备的镜头、光源和传感器，确保其完好无损。

3. 打开AOI软件，并进行必要的设置和校准。

三、样品准备1. 准备待检测的电子产品样品，并确保其完整、干净。

2. 清理样品表面的灰尘、油污等杂质，以确保检测的准确性。

3. 对于有特殊要求的样品，如薄型电路板或者柔性电路板，需进行额外的处理和保护。

四、操作步骤1. 将样品放置在AOI检测台上，并调整位置，确保样品与设备的对焦距离适当。

2. 打开AOI软件，并选择适当的检测模式和参数设置。

3. 在软件界面上，点击“开始检测”按钮，启动检测程序。

4. AOI设备将自动进行光学扫描和图象采集，生成电子产品的图象数据。

5. 检测完成后，软件将自动分析图象数据，进行缺陷检测和分类。

6. 检测结果将显示在软件界面上，包括缺陷类型、位置、数量等信息。

7. 根据检测结果，可以选择将不合格产品进行标记、剔除或者修复。

五、注意事项1. 在操作AOI设备时，应佩戴防静电手套，以防止静电对电子产品造成伤害。

2. 定期清洁设备的镜头和传感器，以确保图象采集的质量。

3. 对于不同类型的电子产品，可能需要调整检测模式和参数设置，以获得最佳的检测效果。

4. 在操作过程中，应密切关注设备的运行状态和警报信息，及时处理异常情况。

5. 对于检测结果中的不明确或者有争议的缺陷，应及时与相关人员进行沟通和确认。

六、常见问题解决1. 问题：检测结果显示大量误报缺陷。

解决方案：检查设备的校准情况，确保设备和软件的设置正确，并进行重新校准。

2. 问题：检测结果中漏报了一些实际存在的缺陷。

AOI作业指导书标题：AOI作业指导书引言概述：AOI（Automated Optical Inspection）是一种自动光学检测技术，广泛应用于电子创造业中，用于检测PCB（Printed Circuit Board）上的焊接质量和元件安装情况。

为了匡助操作人员正确使用AOI设备进行检测工作，制定了AOI作业指导书，以确保检测结果的准确性和稳定性。

正文内容：一、操作前准备1.1 确认设备状态：在进行AOI检测之前，操作人员应该确认设备的状态是否正常，包括电源、光源、相机等各项功能是否正常。

1.2 校准设备：在使用AOI设备进行检测之前，需要对设备进行校准，包括焊点识别、元件位置识别等功能的校准。

1.3 准备检测样品：准备待检测的PCB样品，并确保样品表面清洁，无杂物干扰。

二、设定检测参数2.1 选择检测程序：根据待检测的PCB样品的特点，选择合适的检测程序，包括焊点检测、元件检测等。

2.2 调整检测灵敏度：根据实际情况，调整检测灵敏度，确保能够准确检测出焊接质量和元件安装情况。

2.3 设置检测区域：设置检测区域，确保AOI设备只检测需要检测的区域，提高检测效率。

三、进行检测操作3.1 启动设备：按照操作手册的要求，启动AOI设备，进入检测状态。

3.2 逐一检测：将待检测的PCB样品放置在设备上，逐一进行检测，确保每一个区域都被检测到。

3.3 记录检测结果：记录每次检测的结果，包括通过和不通过的情况，以便后续分析和改进。

四、分析检测结果4.1 分析不良项：对于检测结果中浮现的不良项，进行详细分析，找出问题的原因。

4.2 制定改进方案：根据不良项的分析结果，制定改进方案，包括调整工艺参数、加强培训等。

4.3 反馈结果：将改进方案反馈给相关部门，确保问题得到及时解决，提高生产效率和产品质量。

五、设备维护与保养5.1 定期保养：定期对AOI设备进行保养，包括清洁镜头、校准设备等，确保设备的正常运行。

AOI机台操作流程引言AOI（Automated Optical Inspection）是一种自动光学检验技术，用于检查PCB （Printed Circuit Board）上的缺陷和错误。

AOI机台操作是PCB制造过程中的重要环节之一，能够高效、准确地对电路板进行检测，提高产品质量和生产效率。

本文将介绍AOI机台操作的流程和步骤。

准备工作在操作AOI机台之前，有几项准备工作需要完成：1.检查AOI机台–确保机台处于正常工作状态，没有故障和损坏。

–检查机台的光学装置，确保其清洁和正常运转。

2.准备待检测的电路板–确保电路板表面干净，没有灰尘、污渍或油渍。

–检查电路板的尺寸、标记和定位孔是否正确。

3.选择合适的测试程序–根据电路板的特性和要求，选择适合的测试程序。

测试程序包括光学参数、检测规则和引脚测试等。

AOI机台操作流程下面是AOI机台操作的常规流程和步骤：步骤1：开启电源将AOI机台的电源开关打开，确保机台正常供电。

待机台启动完成后，进入下一步操作。

步骤2：加载测试程序在机台的控制界面上，选择合适的测试程序。

一般来说，AOI机台会预装一些常用的测试程序，也可以根据需要添加或修改测试程序。

步骤3：安装电路板将待检测的电路板放置在机台的工作区域内。

根据电路板尺寸和机台的要求，使用夹具或卡盘将电路板固定在机台上，确保电路板的稳定性和准确性。

步骤4：调整图像参数根据电路板的特性和要求，调整图像参数以获取清晰的图像。

图像参数可以包括对比度、亮度、曝光时间等。

确保图像质量达到最佳状态，以提高检测准确性。

步骤5：开始检测在机台的控制界面上，选择“开始检测”按钮以启动检测程序。

机台将开始对电路板进行光学检测，并将检测结果实时显示在控制界面上。

步骤6：检测结果分析根据机台显示的检测结果，对电路板的缺陷和错误进行分析。

检测结果可以以图像、文字或报告的形式呈现。

根据分析结果，可以确定是否存在缺陷，以及缺陷的类型和位置。

第一章A O I基本结构1.1AOI组成结构1.1.1机台前预览1)三色灯塔2)前门（包含相机、光源、XY轴、传输轨道）3)显示器4)鼠标5)键盘和鼠标6)键盘、鼠标托架7)停止按钮（OFF）8)紧急停止开关9)接地点10)前门（包含主电路和电脑主机）11)地角12)总电源开关1.1.2顶部前门部分及XY轴14)空气压杆15)安全开关16)后门17)X轴后线性马达18)X轴前线性马达19)Y轴20)X轴21)Y轴坦克链1.1.3XY轴A.XY轴平台B.X轴C.Y轴D.X轴马达E.Y轴马达F.X轴硬停止挡块G.线性马达线圈（磁1.1.4光源系统与相机22)相机23)光圈25)镜头26)水平光源27)垂直光源28)光源过滤片1.1.5传输轨道29)夹板固定块30)移动顶块31)进板感应器32)第一段轨道皮带马达33)第二段轨道皮带马达34)夹紧系统35)减速感应器36)停板感应器37)轨道宽度调整马达38)出板感应器1.1.6电脑和电路支架39)电线线槽40)电脑41)主电路支架1.1.7主电路部分42)变压器320W43)变压器150Ｗ44)变频器１45)变频器２46)空气开关（ＫＭＧ）47)继电器48)集线器49)光源控制卡50)PLC模块51)风扇52)保险管53)电源开关54)变压器（５Ｖ，１２Ｖ）55)直通模式开关、安全功能开关1.1.8机台后预览56)XY轴、相机光源、传输轨道后门57)紧急停止开关58)XY轴控制箱后门59)风扇60)设备出厂标记1.1.9轴系统控制器和设备对外接口61)115/230VAC变压器62)ACS轴控制系统63)电源输入、网络、SMEMA接口2.2.1双击桌面上的Vision2009快捷方式以启动软件2.2.2软件启动过程中，设备同时进行复位2.2.3软件启动后2.2.4File菜单介绍New:新建程序文件、新建元件库Open:打开程序文件、打开元件库RecentFiles:显示在编程模式下最近使用过的10个程序，并可直接使用Quit:退出软件2.2.5 Production菜单介绍StartStandardProduction:生产模式调用程序用于检测Startquickproduction(XXX):显示生产模式下最后一次调用的程序，并可直接调用StartInpassthroughMode:直通模式调用程序2.2.6 Process菜单介绍VisWizard:Vis文件制作2.2.7Tools菜单介绍Maintenance:程序轨道宽度设置、程序关联元件库设置、连接维修站的网络设置等Calibration:设备校准ModelDatabase:数据库设置Password:软件用户相关设置Panel:PCB板送进送出、夹紧松开Lock/UnlockDoor:锁定/松开前门安全锁MoveAxis:移动XY轴、设置停板原点、XY轴复位、传送轨道复位ImageEdit:画图工具2.3程序调用2.3.1编程模式调用程序2.3.1.1点击程序打开按钮。
