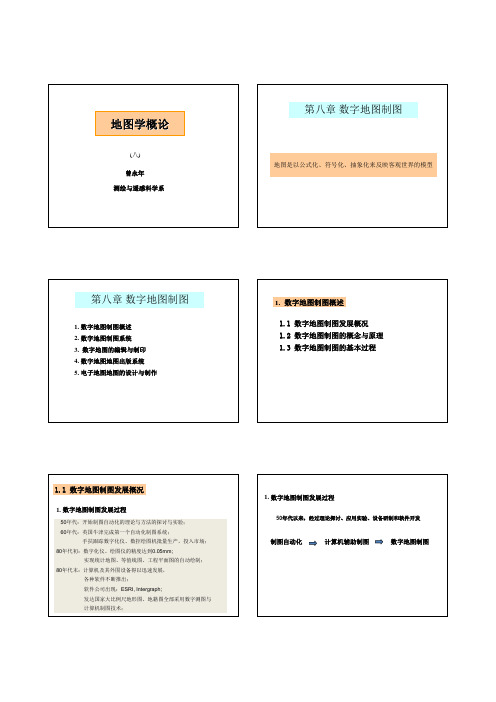

地图学(8)

地图学(8)

2. 数字地图制图原理：
地图是以公式化、符号化、抽象化来反映客观世界的模型 形象符号模型
地图 模型
图形数学模型
地图数字模型
点：(x,y,z) 线：(x1,y1,z1,), (x2,y2,z2,),…..(xn,yn,zn) 面：(x1,y1,z1,), (x2,y2,z2,),…..(xn,yn,zn)， (x1,y1,z1,),
基本过程与工艺流程
国家自然地图集计算机设计、编辑与自动制版流程图
4.3 计算机出版系统的优越性
• 实现了地图设计、编绘与分色制版及印刷一体化、 全数字化、自动化的生产，简化了工艺流程，提高 了综合效率； • 实现了地图生产的标准化、规范化与数据化管 理，地图产品质量有很大的提高 ； • 便于地图保存、修改与适时更新，有利于派生多 种形式的地图产品；
5.2 电子地图的结构
（1）电子地图的总体结构 通常有片头、封面、图组、主图、图幅、插图和片尾等部分组成。
（2）电子地图数据的逻辑结构
（3）电子地图的页面结构 图幅窗口、索引图窗口、图幅名称列表框、热点名称列表框、地图名称条、 系统工具条、伴随视频窗口、背景音乐、多媒体信息窗口、其他信息输人或 输出窗口等。
1.1 数字地图制图发展概况
1. 数字地图制图发展过程
50年代：开始制图自动化的理论与方法的探讨与实验； 60年代：英国牛津完成第一个自动化制图系统；
手扶跟踪数字化仪、数控绘图机批量生产，投入市场； 80年代初：数字化仪、绘图仪的精度达到0.05mm;
实现统计地图、等值线图、工程平面图的自动绘制； 80年代末：计算机及其外围设备得以迅速发展，
2.数字化阶段
将地图图形和具有实际意义的属性转化为计算机可 接受的数字，称为数字化。 数字化的方法有手扶跟踪和扫描数字化两种，相应的数 字记录结构：矢量格式和栅格格式。

现代地图制图技术

现代地图制图技术
整理课件
这些经数字化的地图内容被记录下来，即构成了地图数字模型。 因此，计算机地图制图的原理就是通过图形到数据的转换，基于 计算机进行数据的输入、处理和最终的图形输出。地图编制过程 就是地图的计算机数字化、信息化和模拟的过程。在这个过程中， 由于计算机具有高速运算、巨大存贮和智能模拟与数据处理等功 能，以及自动化程度高等特点，因此能代替手工劳动，加快成图 速度，实现地图制图的全自动化。然而，从上世纪50年代直至 80年代末，计算机地图制图还不能解决所有的制图问题，一些非 数学性的地图内容尚不能自动绘制出来。因此，计算机地图制图 也曾被称为计算机辅助地图制图（Computer-Aided Cartography），简称“机助制图” 。计算机地图制图最主要的 技术有：图数转换的数字化技术，生成、处理和显示图形的计算 机图形学，数据库技术，地图概括自动化技术，多媒体技术等。
整理课件
我国计算机地图制图从70年代中期开始设备研制与软件设计，速 度发展很快，到80年代后期建立和完善了计算机制图软件系统。 采用计算机制图技术完成了《中国人口地图集》、《中国国家地 图集》等。采用计算机地图出版系统完成了《中国国家自然地图 集》的设计、编辑和自动制版。同时还研制出统计制图专家系统、 地图设计专家系统。从1989年出版第一部《京津地区生态环境 电子地图集》以来，电子地图集的研究、设计与制作也得到了迅 速的发展。
整理课件
一、计算机地图制图的产生和发展
计算机地图制图经历了不断的发展。
试验探索阶段 1950年第一台能显示简单图形的图形显示器作为美国麻省 理工学院旋风1号计算机的附件问世。1958年，美国Gerber公司把数控机 床发展成为平台式绘图机， Calcomp公司研制成功了数控绘图机，构建了 早期的自动绘图系统。1963年，美国麻省理工学院研制出了第一套人-机对 话交互式计算机绘图系统。1964年牛津大学首先建立了牛津自动制图系统， 用模拟手工制图的方法绘制出了一些地图作品。几乎同时，美国哈佛大学 计算机绘图实验室研制成功了SYMAP系统，这是以行式打印机作为图形输 出设备的一种制图系统。两者对计算机制图技术的发展做出了开创性的贡 献。

第8章 现代地图制图系统

第8章 现代地图制图系统

而电子地图可以运用视频、声音、图像、文字、 动画等多媒体方式进行信息表达，从而丰富了电子 地图的内容，最大限度发挥了电子地图的阅读功效。
(4) 无级缩放与多尺度数据 每一幅纸质地图都具有一个固定的比例尺，但 在电子地图中由于屏幕显示的灵活性，可以通过开 窗、剪裁和无级缩放，实现对电子地图内容的任意 局部或全局显示。 另外，针对缩放过程中用户对细节信息的要求 不同，电子地图还可以同时载入多个比例尺地图数 据，并通过设定的显示条件动态地调整地图显示的 内容，如通过地图的逐步放大，更大比例尺的地图 细节被显示出来。
(5) 快速、高效的信息检索与地图分析 在纸质地图上搜索地图目标需要人工完成，并 且只能进行一些比较简单的量算和分析，不仅费 时，而且精度也不容易得到保证。 电子地图利用地图数据库的查询、检索功能和 GIS的空间分析功能很容易实现对地图目标的快速 查询和高精度的量算、分析。
(6) 多维与动态可视化 纸质地图表达的地理目标都是静态的、不变化 的二维平面形式，要在图上反映动态变化的地图现 象，往往通过几个时间段的静态地图组合来实现。 在电子地图上，不仅可以进行地图的三维显示、 空中飞行、虚拟环境漫游等，而且还可以直接描述 地理现象的动态变化过程。
注意：虽然电子地图的形式、范畴都可能随着 技术、方法的发展而延伸，但是必须满足4个基 本特征的地图才属于电子地图。 【例】通过计算机网络实现地图数据传输的网 络地图，因为同时符合电子地图的4个基本特 征，所以网络地图又称为网络电子地图 。 而直接采用数码摄像（摄影）设备拍摄的 纸质地图，尽管可以通过VCD、DVD影碟机等 在电视机上播放、浏览，但是因为缺少数字地 图的数据管理和计算机平台的支持，就不能够 称为电子地图。
数字地图主要软件产品介绍
MapGIS （武汉中地信息工程有限公司） SuperMapGIS （北京超 图 地理信息技 术 有限公司） GeoStar（武汉吉奥信息工程技术有限公司）

现代地图制图技术PPT课件

现代地图制图技术PPT课件
✓编辑准备 ✓数字化 ✓数据处理和编辑 ✓图形输出
2021
22
22
—编辑准备
➢ 收集、分析评价、确定编图资料； ➢ 选定地图投影、比例尺、地图内容、表示方法； ➢ 数字制图的特别要求； ➢ 原始资料的数字化前编辑处理：确定数字化方法、
设计数字编码系统、编制或确定制图软件。
2021
23
23
—编辑准备
空间数据
非空间数据（任意长）
2.非空间数据和空间数据自成体系
非空间数据
空间数据
非空间数据
3.用单向指针指向属性数据
4.属性数据与图形数据具有相同的结构
19
2021
19
2021
20
20
—地图数据库的功能
➢空间数据和非空间数据的相互检索 ➢空间数据的自动概括 ➢专题地图的自动生成
2021
21
21
六、计算机制图的实现
Pine Forest
H House
6555000
561000
581000
Vector Representation
17
2021
17
➢ 非空间数据：
✓ 属性数据 ✓ 质量描述数据 ✓ 时间因素
➢ 通用数据库技术
2021
18
18
五、地图数据库
空间数据与属性数据的连接：
1.非空间数据作为空间数据的悬挂体
实体——图形 属性——文本
数字地图
➢地图数据分为
✓空间数据：定位信息（量度信息）
✓非空间数据：语义信息和时间信息
15
2021
15
➢ 空间数据：地图基本要素即实体，称几何数据， 表现形式有：矢量（图形）数据和栅格（图像） 数据。

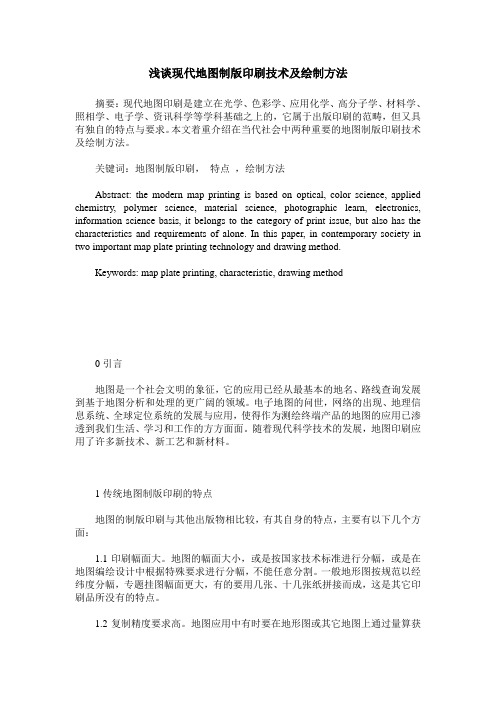

浅谈现代地图制版印刷技术及绘制方法

浅谈现代地图制版印刷技术及绘制方法

浅谈现代地图制版印刷技术及绘制方法摘要：现代地图印刷是建立在光学、色彩学、应用化学、高分子学、材料学、照相学、电子学、资讯科学等学科基础之上的，它属于出版印刷的范畴，但又具有独自的特点与要求。

本文着重介绍在当代社会中两种重要的地图制版印刷技术及绘制方法。

关键词：地图制版印刷，特点，绘制方法Abstract: the modern map printing is based on optical, color science, applied chemistry, polymer science, material science, photographic learn, electronics, information science basis, it belongs to the category of print issue, but also has the characteristics and requirements of alone. In this paper, in contemporary society in two important map plate printing technology and drawing method.Keywords: map plate printing, characteristic, drawing method0引言地图是一个社会文明的象征，它的应用已经从最基本的地名、路线查询发展到基于地图分析和处理的更广阔的领域。

电子地图的问世，网络的出现、地理信息系统、全球定位系统的发展与应用，使得作为测绘终端产品的地图的应用已渗透到我们生活、学习和工作的方方面面。

随着现代科学技术的发展，地图印刷应用了许多新技术、新工艺和新材料。

1传统地图制版印刷的特点地图的制版印刷与其他出版物相比较，有其自身的特点，主要有以下几个方面：1.1印刷幅面大。

地图的幅面大小，或是按国家技术标准进行分幅，或是在地图编绘设计中根据特殊要求进行分幅，不能任意分割。

现代地图制图技术

现代地图制图技术

GPS定位原理
GPS接收机
利用GPS卫星发射的信号，通过测量信号传 播时间和卫星位置，计算接收机的三维坐 标。
接收GPS卫星信号的设备，包括天线、信号 处理器、微处理器等部分。
差分GPS技术
GPS应用
通过设立基准站和流动站，利用差分技术 提高GPS定位精度。
在导航、测量、农业等领域广泛应用GPS技 术。
数字地球技术
数字地球概念
以地球为对象，以地理坐 标为依据，具有多分辨率、 三维和时态特征的数据集 合。
数字地球技术体系
包括数据获取与更新、数 据存储与管理、数据共享 与发布等技术。
数字地球应用
在政府决策、城市规划、 环境保护等领域应用数字 地球技术，实现地理信息 的可视化、分析和模拟。
03
现代地图制图方法
THANKS
感谢观看
和美化。
实时渲染技术
应用实时渲染技术，实现地图数 据的快速可视化和动态交互。
多用户协同编辑
支持多用户同时在线编辑地图数 据，实现团队协作和资源共享。
04
现代地图制图技术应用
城市规划与管理
01
城市规划设计与可视化
利用现代地图制图技术，可以直观地展示城市规划设计方案，包括土地
利用、交通网络、公共设施布局等，提高决策的科学性和透明度。

05
现代地图制图技术挑战与展望
数据获取与处理挑战
数据获取困难
现代地图制图需要大量的地理空间数据，包括卫星遥感数据、地面 观测数据、社交媒体数据等，这些数据获取困难且成本高昂。
数据处理复杂
获取的地理空间数据需要经过复杂的处理流程，包括数据清洗、格 式转换、坐标变换等，才能用于地图制图。
数据更新快速

第八章-现代地图制图技术word版

第八章现代地图制图技术本章要点掌握计算机地图制图的基本原理掌握计算机地图制图的过程。

认识地图数据的组织结构。

掌握电子地图的一般知识。

了解遥感和GIS的一般知识。

2学时（1）计算机地图制图的定义是什么？计算机地图制图系统由哪三个部分组成？计算机地图制图的基本原理是什么？计算机地图制图的技术基础是什么？计算机地图制图由哪些硬件构成？有哪些常用软件？扫描数字化仪是如何实现数字化的？激光打印机与喷墨打印机有什么不同？如何选择不同的输出设备？计算机地图制图有什么特点？2学时（2）地图数据的类型哪几种？空间数据的定义是什么？它可分哪几种类型？矢量数据的结构是怎样的？栅格数据是如何表示的？它们各自有什么优缺点？什么是非空间数据？计算机地图制图的基本过程包括哪四个部分？计算机地图制图相对传统制图的编辑准备有什么不同？什么叫地图数字化？目前数据获取的方法主要是什么？2学时（3）什么是扫描数字化？什么是扫描矢量化？地图矢量化有哪几种方式？什么是数据处理与编辑？它的主要内容是什么？什么是地图图层？地图数据采用图层管理的意义是什么？什么是图形输出？它的目的是什么？有哪几种输出方式？选择不同输出方式的依据是什么？结合某一具体应用，阐述计算机制图的基本过程。

电子地图的概念是什么？其特点是什么？它有哪几种类型？2学时（4）什么是遥感专题制图？什么是遥感图像的空间分辨率？遥感图像解译有哪几种方法？什么是影像地图？地理信息系统包括哪四个部分？地理信息系统与计算机制图系统的区别是什么？地理信息系统与地图、地图学的关系是怎样的？常用的地理信息系统软件有哪些？第一节计算机地图制图概述➢计算机地图制图是根据地图原理，以电子计算机的硬、软件为工具，应用数学逻辑方法，研究地图空间信息的获取、存贮、处理、识别、分析和图形输出的理论方法和技术工艺，模拟传统的制图方法，进行地图的设计和编绘。

➢计算机地图制图系统有三个组成部分：硬件、软件和数据。

一、计算机地图制图的产生与发展1、试验探索阶段：20世纪50年代初期2、发展阶段：20世纪70年代3、应用阶段：20世纪90年代二、计算机地图制图的基本原理➢关键是把地图图形转换成计算机能识别处理的数字，即把空间连续分布的地图模型转换成为离散的数字模型。

《现代地图制图技术》课件

现代地图制图技术
本课程将介绍地图制图的基本要素、现代技术和应用，以及地图在社会发展 中的重要作用。
地图制图的基本要素
1 地图坐标系统
2 地图比例尺
不同的坐标系统可以用来表示不同地理信息。 统一的坐标系统可以方便我们获取和处理地 理数据。
比例尺是地图上距离和地球上实际距离的比 值。它能够告诉我们地图上距离的大小和实 际的距离。
3 地图符号
地图符号是用来表示不同地理信息的标志。 它们可以使地图更清晰和易于理解。
4 地理信息表示方法
地理信息可以通过地图、图表和其他可视化 方式来表示，不同的方法可以用于不同类型 的数据。
现代地图制图技术的发展历程
1
人工制图时代
人们使用手工绘制地图。这需要大量的
电子化制图时代
2
时间和劳动力，不能满足当今社会快速 发展的需求。
地质灾害预警与救援
地图可以帮助我们及时预警地质灾害，并快速 响应进行应急救援。
城市规划和交通管理
地图可以提供城市规划和交通管理的方案，提 高城市交通的效率和缓解交通拥堵。
环境保护与监测
地图可以监测污染和破坏性干扰，帮助我们及 时发现和解决环境问题。
结语
现代地图制图技术的应用范围越来越广泛，未来它将成为各个领域解决实 际问题的重要工具。
地图制图与社会发展密不可分，我们应该不断完善和推广地图技术，为社会 发展做出积极贡献。 地图制图带给我们的思考和启示是，我们应该将科学技术和现代理交通建设等的重要参考。
对国家安全和军事战略的 作用
地图可以提供重要的军事情报， 对国防建设和国家安全具有重要 作用。
对环境、自然资源保护的 作用
地图可以帮助我们监测和保护环 境，维护生态平衡。

第8章 地图内容的表示方法

3、湖泊、水库及池塘
①湖泊、水库、池塘
——蓝色水涯线+蓝色水部普染 ②时令湖 ——蓝色虚线+蓝色水部普染 ③湖水性质
淡水：浅蓝色；咸水：浅紫色
④水库 ——依比例尺的真形符号 ——不依比例尺的记号性符号
§8.1 普通地图内容的表示方法
4、水系的附属物
①水系的附属物包括：
——自然形成的：如瀑布、石滩等 ——附属建筑物：如渡口、码头、拦水坝等 ②表示方法： ——半依比例尺符号
§8.1 普通地图内容的表示方法
2、表示方法 独立地物由于实地形体较小，无法以真形显示，所以大
都是用侧视的象形符号来表示。
独立地物一般都具有比较明显的方位意义，在地形图上 必须精确定位，所以独立地物符号都规定了定位点。
纪念碑 彩门、牌坊 烟囱
水塔 气象台 站 水磨房 水车
钟楼 鼓楼
塔
庙
旧雕堡 文物碑石 独立大坟
1、写景法 写景法是以绘画写景的形式表示地貌起伏和分布位置 的地貌表示法。 ①古老的写景法
这是15～18世 纪西欧地图上的地
貌透视写景法
§8.1 普通地图内容的表示方法
②根据等高线素描的地貌写景图
§8.1 普通地图内容的表示方法
③根据等高线作密集而平行的地形剖面，然后按一定的方 法叠加，获得由剖面线构成的写景图骨架，经艺术加工也可 制成地貌写景图
——不依比例尺符号
——小比例尺地图，多不表示
§8.1 普通地图内容的表示方法
三、地貌的表示 地貌是地理环境中最基本的要素之一，它不仅影响和制
约着其他自然地理要素的分布，而且极大地影响人文地理要
素的分布和发展。 地貌的表示方法主要有： ①写景法 ②晕滃法
③晕渲法

第八章 专题地图内容的表示方法2

27
28
定量数据的表示方法——定位图表法
一、概念：用定位于现象分布范围内（整个制图区域或 线状分布）某些地点的相同类型的图表，表示区域 周期性现象的数量特征或变化的方法。
二、图表类型： 无方向概念——气温、降水、流量 有方向概念——风频、风速
三、风向频率图表的制作：按风频比例尺，在各方向上 按风向频率制作。
x MXTN
M
XTN
N T X
M
图08-29 组合结构符号
7
8
（二）线状符号法
用于表示呈现线状分布的现象，如河流、海岸 线、交通线、地质构造线、山脊线等。
（1）表示方法 颜色或不同的结构——质量本质特征（分类
） 粗细——重要程度（分级）
（2）要素的定位，有三种不同的情况：
严格定位： 如河流、道路等 、地质结构线等 （中心 ）
颜色、形状—质量特征
大小（尺寸）— 数量差别
④ 符号大小与物体数量关系
符号大小的变化有比率符号和非比率符 号。
比率符号：符号的尺度和它代表的数 量有一定比率关系。
非比率符号：符号的比率和它所代表
的数量不存 在比率关系（可表示模糊的数
6
量）。
⑥符号的组合应用
- 组合的结构符号—反映专题现象的内在结构 - 组合的动感符号—反映现象的发展动态
和颜色的符号，表示物体的位置、性质和数量特征 。由于符号定位于物体的实际分布位置上，故称定 点符号法。
②种类：
3
定点符号
几何符号 文字符号
艺术符号
圆形、正方形、 三角形
4
名称缩写 汉语拼英字母
象形符号 透视符号
特点：
简单、区别明显、 便于定位 便于识别、阅读
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(2) 增强处理：
包括光学图像增强处理 和数字图像增强处理
光学图像增强处理：为了加大不同地物影像的密度差。 数字图像增强处理：主要是借助计算机来加大图像的 密度差。
3 遥感图像的专题信息提取
目视判读：用肉眼或借助简单判读仪器，运 用各种判读标志，观察遥感图像的各种影像 特征和差异，经过综合分析，最终提取出判 读结论。 计算机自动识别与分类：利用遥感数字图像 信息，由计算机进行自动识别与分类，从而 提取专题信息的方法。
基础知识
目前，遥感图像（这里指美国陆地卫里多光谱扫描仪的 图像）只能用于比例尺为1∶250000至1∶1000000 的平面图及专题图的测制和修编。其成果可以是影像地 图、假彩色影像地图以及各种线划地图。新研制的遥感 图像系统将大幅度地提高地面分辨力，可用于较大比例 尺地图和专题图的测制和修编。 影像地图是以遥感影像为基础，辅以线划表示，并按规 定图式符号绘成的地图。假彩色是指在像片上表现物体 的颜色并不是它的自然色。多光谱影像经过彩色合成为 假彩色的图像能获得较高的分辨能力，便于目视判读。
法编制地图。 遥感制图：利用遥感资料编制地图。侧重资料 的来源。 计算机制图：以计算机为主工工具编制地图。 侧重于技术方法。
遥感：从远处探测、感知物体或事物的技 术。即不直接接触物体本身，从远处通过 各种传感器探测和接收来自目标物体的电 磁波信息，经过信息的传输及处理分析， 识别物体的属性及其空间分布、动态变化 等特征的技术。 (Remote Sensing)
基础知识
遥感图像制图所需要的控制点，可以是实测的，也 可以是从原有地图上量取的。这些控制点的坐标都 应是所选定地图投影平面上的坐标，否则须经过地 图投影变换，转换成所选定的地图投影平面上的坐 标。
制作影像地图的方法可以用切割镶嵌法。在镶嵌的 过程中用像片的伸缩进行近似的纠正，当具备有足 够的控制点时进行分块纠正，能使误差配赋更为合 理。比较严格的方法是采用微分纠正，由计算机控 制，对每个像点进行纠正，并直接晒印出影像地图。
1、遥感技术的特点
宏观性与综合性：覆盖范围大、信 息丰富。 多波段性：波段的延长使对地球的 观测走向了全天候。 多时相性：重复探测，有利于进行 动态分析。
2、遥感技术的应用 气象观测与预报 作物估产：精细农业 灾害监测与预报：洪水 军事侦察 资源调查 地理制图
基础知识
线划地图是全部要素都用线划符号表示而不保留影像 的地图。编制线划地图的依据是影像。目视判读技术 还不能使影像上的全部要素都表示出来，例如地貌要 素只能到读大的地貌结构、山脉走向等；等高线和其 他不易判读的地物要素则必须用其他方法加以补充。
由于卫星获取信息速度快，易于重复观测，把遥感图 像同现有地图比较，便可以修测、补充现有 1∶50000 1∶100000比例尺地形图中的某些地物。 修测和补充的一种简单方法是局部纠正，即把需修测 的地图置于判读转绘仪或纠正仪的承影面上，相应的 卫星像片放入承片框，按修测部分周围的影像与地图 上同名要素准确重合后，根据影像转绘需要修改和补 充的要素。
（2）波谱分辨率的选择 • 波谱分辨率：由传感器使用的波段数目即通 道数以及波段的波长和宽度决定。
（3）时间分辨率的选择 • 时间分辨率：指对同一地区遥感影像重复覆 盖的频率。
2 遥感图像的处理方法
(1) 纠正处理：包括粗处理与精处理
粗处理：为消除传感器本身及外部因素的影响所此起 的各种系统误差而进行的处理。 精处理：为进一步提高卫星遥感图像的几何精度而进 行的几何校正和辐射校正。
第三节 机助制图的软设备和数据库
4 地图数据库系统中的坐标体系
用户坐标体系 设备物理坐标体系 数据库标准坐标体系
标准坐标体系
第三节 机助制图的软设备和数Leabharlann 库5 地图数据库的功能设计
空间数据和非空间数据的互相检索
空间数据的自动概括
专题地图的自动生成
第五节 遥感制图
常规制图：根据地图资料和传统的地图编绘方
MGE,arc/info,Arcview,Mapinfo
第三节 机助制图的软设备和数据库
二 地图数据结构
1 空间数据及结构
第三节 机助制图的软设备和数据库
第三节 机助制图的软设备和数据库
第三节 机助制图的软设备和数据库
2 非空间数据及结构
包括专题属性数据，质量描述数据，时间因素等。
第三节 机助制图的软设备和数据库
3 地图数据库的管理与设计
管理系统：
1）不同的应用目的，建立不同的管理系统 2）对通用的DBMS进行功能附加。 3）建立空间数据管理子系统和属性数据管理子系
统，共同受控于总的DBMS。
4）建立真正的DBMS，直接对空间数据和属性数 据库进行管理。
第八章 现代地图制图技术
第一节 概述
一 发展阶段：试验探索、发展、应用 二 制图原理：
为了使计算机能识别，处理，储存和制作地图， 关键要把地图图形转换为数字。 图面上所有的要素都可以看作是点的集合。所 以可把所有要素都转换成点的坐标，这就实现 了地图内容的数字化。 计算机地图制图的原理就是通过图形到数据的 转换，基于计算机进行数据的输入，处理和最 终的图形输出。
4 基础底图的编制 5 专题解译图与地理底图的复合
遥感影像地图
定义 制作步骤
第一节 概述
三 数字地图制图的技术基础
1 2 2 3 计算机图形学 数据库技术 数字图像处理 多媒体技术
第一节 概述
四 基本过程
编辑准备 数据获取 数据处理和编辑 图形输出
第一节 概述
五 机助制图的特点与发展趋势
特点：
易于校正、编辑、改编、更新和复制 提高了地图的使用精度 容量大 品种多，拓宽了服务的范围 减轻作业人员劳动强度，进一步标准化，规范化 速度快，周期短，改进了制图工艺 能远程传输
图像的选择 底图的编制
图像处理 图像解译 地图输出
专题内容转绘
1、图像的选择
（1）空间分辨率的选择(表7-2) （2）波谱分辨率与波段的选择 （3）时间分辨率与时相的选择
（1）空间分辨率的选择
• 空间分辨率：一个像元对应的地面范围的大小。 • 不同规模的制图对象的识别，对空间分辨率的要 求不同。 • 空间分辨率与成图比例尺的关系（表）
第一节 概述
五 机助制图的特点与发展趋势
趋势：
多元数据采集手段一体化 数据标准化 数据库集成化 地图产品多元化
第二节 机助制图的硬件设备
1 计算机硬件设备 2 地图数字化输入设备 3 地图输出设备
第三节 机助制图的软设备和数据库
一 制图软件
图形处理功能软件 图形处理应用软件 绘图控制程序 常用软件： Mapcad,Mapgis,Geostar,Supermap,Citystar,

表结构 层次结构 网络结构 关系结构
第三节 机助制图的软设备和数据库
三 地图数据库
1 地图数据库的概念
一个理解：地图数据库管理系统 另一理解：地图信息的载体---数字地图
2 地图数据库的组织
1）专题属性数据作为图形数据的悬挂体 2）用单向针指向属性数据 3）属性数据与图形数据具有相同的结构 4）图形数据与属性数据自成体系
3、遥感的制图意义
卫星遥感可以覆盖全球的每一个角落，不再有资料 的空白区 重复探测，为动态制图和利用地图进行动态分析提 供了信息保障 可以缩短成图周期，降低制图成本 数字卫星遥感信息可直接进入计算机进行处理，省 去了图像扫描数字化的过程 改变了传统的从大比例尺逐级缩编小比例尺地图的 逻辑程序
• 遥感技术系统
卫星 传感器 信息接收、处理 用户制图
分析判断 物体 实况调查
基本知识
对遥感技术提供的图像数据，通过处理和分析（包 括辐射校正、几何校正、图像增强、图像分类以及 对地图要素的识别、提取和补充等手段），用于制 作或更新地图和专题图的技术。 20世纪70年代航空遥感和航天遥感的发展，为地图 内容的丰富和改进提供了更有利的条件。由于遥感 资料的获取受政治、地理、自然条件等方面的限制 较少，并可在较短时间内重复摄影，所以使制图资 料具有相当强的现势性，其作业范围可以扩大到本 土以外，地表以下，大气层乃至宇宙空间。
基础知识
从70年代起，用侧视雷达影像测制的比例尺为 1∶100000和更小一些比例尺的勘测地图逐渐增 加。其平面精度可达100米的等级。
在摄影测量中所使用的处理单像、单个立体像对和 区域网等方法，在雷达影像处理中都可应用，但目 前绝大多数仍是停留在单像处理的领域中。遥感图 像制图的常规制图方法正逐渐被解析测图仪或计算 机辅助地图制图方法所取代。
基础知识
线划地图是全部要素都用线划符号表示而不保留影像 的地图。编制线划地图的依据是影像。目视判读技术 还不能使影像上的全部要素都表示出来，例如地貌要 素只能到读大的地貌结构、山脉走向等；等高线和其 他不易判读的地物要素则必须用其他方法加以补充。
由于卫星获取信息速度快，易于重复观测，把遥感图 像同现有地图比较，便可以修测、补充现有 1∶500001∶100000比例尺地形图中的某些地物。 修测和补充的一种简单方法是局部纠正，即把需修测 的地图置于判读转绘仪或纠正仪的承影面上，相应的 卫星像片放入承片框，按修测部分周围的影像与地图 上同名要素准确重合后，根据影像转绘需要修改和补 充的要素。
